BEDIENUNGSANLEITUNG WXH202 HAGER

Herdwächter 3phasig Herdwächter 1phasig

Bedienungs- und Montageanleitung....2

1 Sicherheitshinweise....2
2 Geräteaufbau....3
3 Funktion....4
4 Bedienung .... 5

4.1 Alarmgrenze einstellen....5
4.2 Automatische Kindersicherung....6
4.3 Gefährliche Situationen....6
4.4 Alarmbestätigung durch Tippen auf die Sensoreinheit (optional)......6
4.5 Wasser Leckage Sensor (optional) 7
4.6 Potenzialfreie Kontakte (optional) 7

5 Informationen für die Elektrofachkraft....9

5.1 Montage und elektrischer Anschluss....9
5.2 Inbetriebnahme und Funktionsprüfung durchführen ....14
5.3 Manuelle Inbetriebnahme/Geräteeinstellung....14
5.4 Farbstreifen der Sensoreinheit wechseln 17

6 Anhang 17

6.1 Technische Daten....17
6.2 Hilfe im Problemfall .... 17
6.3 Zubehör 18

Herdwächter 1phasig

WXH21x

Herdwächter 3phasig

WXH20x

Bedienungs- und Montageanleitung

Dieses Dokument ist nur für Geräte ab Herstellungsdatum 09/2019

1 Sicherheitshinweise

Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften des jeweiligen Landes zu beachten.

Bei Nichtbeachten der Installationshinweise können Schäden am Gerät, Brand oder andere Gefahren entstehen.

Gefahr durch elektrischen Schlag. Vor Arbeiten am Gerät Leitungsschutzschalter freischalten.

Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet. Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.

Das Gerät ist nur für den Gebrauch in Privathaushalten geeignet und nicht für den Einsatz in Großküchen bzw. für Herde/Kochfelder, die für Großküchen bestimmt sind.

Das Gerät ist nur für strombetriebene Herde/Kochfelder bestimmt.

Das Gerät ist nicht zum ein- und ausschalten des Herdes/Kochfeldes bestimmt. Das Gerät schaltet nur im Alarmfall die Stromzufuhr ab.

Das Gerät gewährt keinen Ersatz für die gesetzlich vorgeschriebenen Rauchmelder in Wohngebäuden.

Alle drei Monate ist am Gerät eine Funktionsprüfung durchzuführen (siehe Kapitel 5.2 Inbetriebnahme und Funktionsprüfung durchführen).

Nie vorsätzlich gefährliche Situationen auf dem Herd herbeiführen, um das Gerät zu testen.

Diese Anleitung ist Bestandteil des Produkts und muss beim Endanwender verbleiben.

2 Geräteaufbau

(6) (5) (4) (7) (3) (8) (1) ① ② (2)

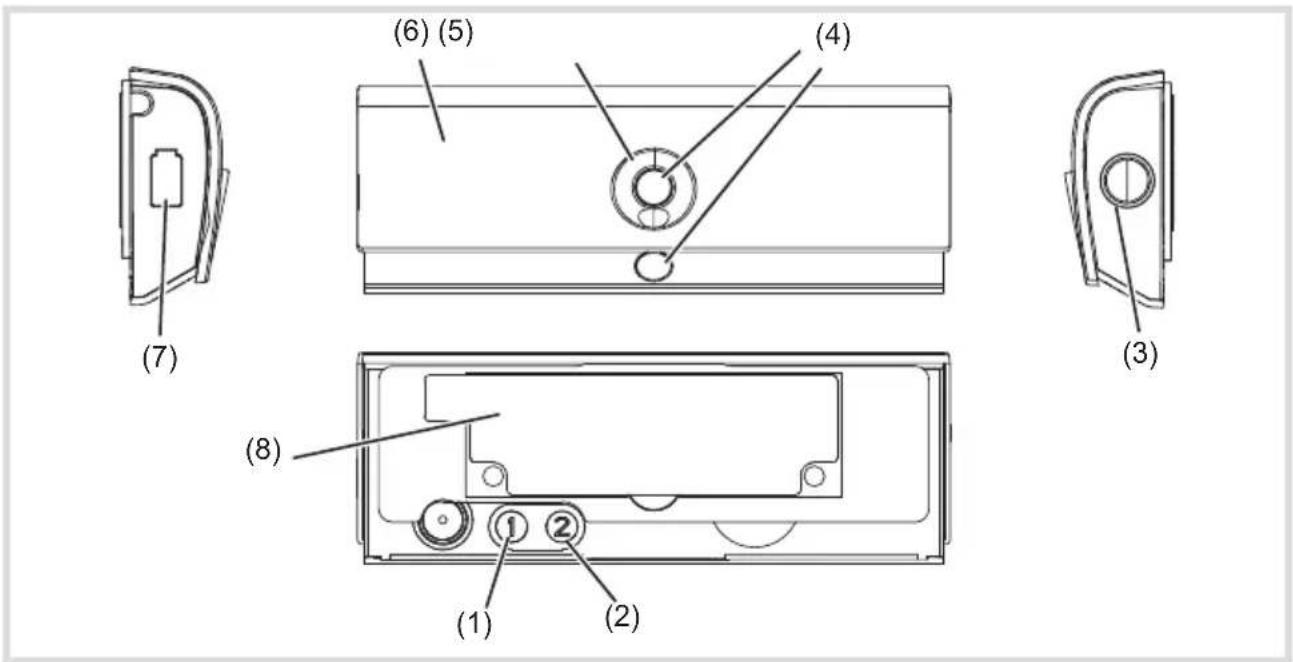

Bild 1: Ansicht Sensoreinheit

(9) (11) (12) (10)

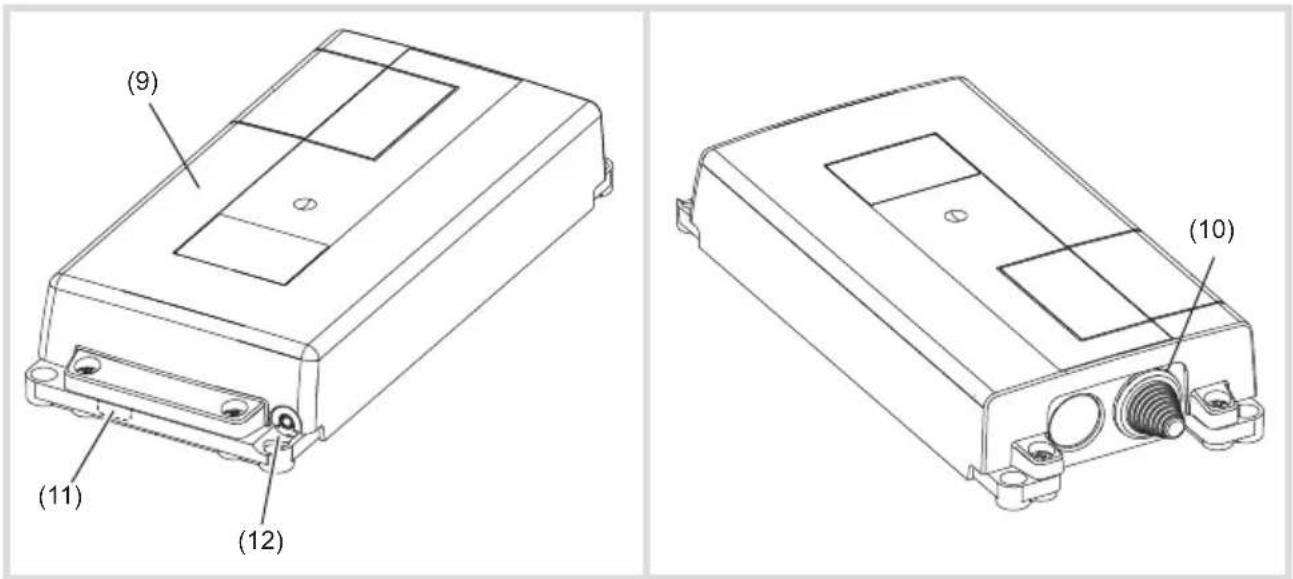

Bild 2: Ansicht Spannungsunterbrechung

(1) Bedientaste 1

(2) Bedientaste 2

(3) Bedientaste 3

(4) Sensoren

(5) Status-LED

(6) Frontabdeckung

(7) Batteriestatus-LED

(8) Montagehalterung mit Klebeband

(9) Spannungsunterbrechung

(10) Einführung für Anschlussleitung Herd/Kochfeld

(11) Ausbrechöffnung und Leitungseinführung für potenzialfreie Kontakte (AUX)

(12) Anschlussbuchse für Wasser Leckage Sensor

Lieferumfang

• Spannungsunterbrechung
• Sensoreinheit mit Montagehalterung
• weiße Frontabdeckung für die Sensoreinheit (vormontiert)
• transparente Frontabdeckung für die Sensoreinheit
• Befestigungsmaterial
• Reinigungspad

3 Funktion

Funktionshinweise

Der Herdwächter ist konzipiert, um auf Gefahrensituationen möglichst früh aufmerksam zu machen und dementsprechend zu reagieren. Gemäß der Norm EN 50615 ist das Gerät in der Lage, zwischen dem normalen Gebrauch eines Herdes/Kochfeldes und der Gefahrensituation zu unterscheiden. Dennoch muss bei normalem Gebrauch des Herdes/Kochfeldes auf Gefahrensituationen geachtet werden, da das Gerät nicht alle möglichen Situationen erkennen kann.

Die Sensoreinheit überwacht den Temperaturanstieg und die Benutzung des Herdes/Kochfeldes. Wird ein Gefahrenpotenzial ermittelt, dann wird bei Bedarf ein Voralarm ausgelöst. Sollte dieser nicht durch den Anwender quittiert werden, schaltet die Spannungsunterbrechung nach 15 Sekunden die Stromzufuhr für den Herd/das Kochfeld ab. Ist die kritische Situation auf dem Herd behoben, kann durch drücken der Bedientaste (3) oder falls aktiviert durch tippen an beliebiger Stelle auf die Sensoreinheit der Voralarm abgebrochen bzw. die Stromzufuhr zum Herd wieder aktiviert werden.

Bestimmungsgemäßer Gebrauch

• Sicherstellung der Betriebssicherheit von Elektroherden/Kochfeldern

• Überwachung der Kochaktivitäten und Herdabschaltung nach Identifikation einer Gefahrensituation

• 10 Farbstreifen zur Einlage in die transparente Frontabdeckung

• 2 Batterien für die Sensoreinheit (AA/LR6)
• 2 Verbindungsklemmen für N- und PE-Leiter Anschluss (3phasig)
• 1 Verbindungsklemme PE-Leiter Anschluss (1phasig)

• Bedienungs- und Montageanleitung

• Gerät ist ausschließlich für den Innenbereich geeignet

• Montage der Sensoreinheit auf der Wand oder unter der Dunstabzugshaube
• Montage der Spannungsunterbrechung auf der Wand oder liegend auf dem Fußboden
• Das Gerät ist nur für den Gebrauch in privaten Haushalten vorgesehen und ist in Verbindung mit Herden und Kochfeldern, wie sie in Großküchen verwendet werden, nicht einzusetzen.
• Das Gerät ist ausschließlich für die Überwachung von Elektroherden/Kochfeldern bis zu einer maximalen Breite von 90 cm zu verwenden.

Produkteigenschaften

• Sensoreinheit mit Statusanzeige über LED (5)
• Anzeige für niedrigen Batteriestand über LED (7)
• Einstellbare automatische Kindersicherung (standardmäßig deaktiviert)
• Anschluss für externen Wasser Leckage Sensor (optional, siehe Zubehör)
• Anschluss für externen Signalgeber über potenzialfreien Kontakt (optional, siehe Zubehör

4 Bedienung

Bedienkonzept und Anzeigeelemente

Das Gerät schaltet im Alarmfall den Elektroherd, das Kochfeld ab und informiert den Benutzer

über LEDs und Signaltöne über die Alarmsituation. Hierzu verfügt das Gerät über eine Batteriestatus-LED (7), eine Status-LED (5), drei Bedientasten (1 ... 3) und zwei Sensoren (4).

Farbe der Status-LED (5) Signalton Funktion
grün* - Herd einsatzbereit
rot blinkend ja Gefährliche Situation (Voralarm)
langsam rot blinkend ja Stromzufuhr zum Herd unterbrochen (Alarm)
langsam blau blinkend ja Wasser Leckage Alarm (optional)
weiß nein Einstellmodus 1
lila-blau blinkend nein Einstellmodus 2
gelb-grün blinkend ja Einstellmodus 3
weiß blinkend	ja	Einstellmodus 4 (normaler AUX-Modus)
rot blinkend Einstellmodus 4 (invertierter AUX-Modus)

* Die Status-LED (5) leuchtet zeitversetzt kurz nach drücken der Bedientaste (3) in der Farbe grün auf.

Tabelle 1: Bedeutung Status-LED

Farbe der Batteriestatus-LED (7)	Signalton	Funktion
rot blinkend	ja	Batterieladung zu niedrig, Haltbarkeit noch ca. 2 Wochen.
rot blinkend	-	Stromzufuhr zum Herd/Kochfeld ist unterbrochen, LED blinkt so lange, bis Batterie vollständig leer ist.

Tabelle 2: Bedeutung der Batteriestatus-LED

Zur Vermeidung von Fehlalarmen wird empfohlen:

- die Sensoreinheit in regelmäßigen Abständen mit einem feuchten Tuch und mildem Reinigungsmittel abzuwischen

- die Sensoreinheit in ihrer Position zu belassen und unbeabsichtigtes Verschieben zu vermeiden

4.1 Alarmgrenze einstellen

Für die Erstinbetriebnahme ist die Standardeinstellung zu verwenden. Um eine optimale Funktion des Gerätes zu gewährleisten, kann die Alarmgrenze an die jeweilige Umgebung in der Küche angepasst werden. Die Alarmgrenze

kann bei häufig auftretenden Fehlalarmen angepasst werden (siehe Manuelle Einstellungen). Dazu sollte die Alarmgrenze um maximal zwei Stufen höher oder niedriger als empfohlen eingestellt werden.

4.2 Automatische Kindersicherung

Die automatische Kindersicherung ist standardmäßig deaktiviert.

Kindersicherung einschalten

Bedientaste (1) 5 Sekunden gedrückt halten.

Zwei hohe Signaltöne (●●) ertönen und die Status-LED blinkt zweimal grün. Kindersicherung ist eingeschaltet.

Die automatische Kindersicherung wird etwa 10 ... 60 Minuten nach Ende des Kochens aktiviert, um ein versehentliches Einschalten von Herd/Kochfeld zu verhindern.

4.3 Gefährliche Situationen

Wird ein Gefahrenpotenzial ermittelt, dann wird bei Bedarf ein Voralarm ausgelöst. Sollte dieser nicht durch den Anwender quittiert werden, schaltet die Spannungsunterbrechung nach 15 Sekunden die Stromzufuhr für den Herd/das Kochfeld ab. Ist die kritische Situation auf dem Herd behoben, kann durch drücken der Bedientaste (3) oder durch Antippen der Sensoreinheit (vgl. 4.4) der Voralarm abgebrochen bzw. die Stromzufuhr zum Herd wieder aktiviert werden.

Voralarm hat ausgelöst

■ Situation auf dem Herd eingehend prüfen.

Drücken der Bedientaste (3), wenn die Situation auf dem Herd in Ordnung ist.

Voralarm ist quittiert. Der Herd wird nicht abgeschaltet.

Kindersicherung ausschalten

Bedientaste (1) 5 Sekunden gedrückt halten. Ein tiefer Signalton (●) ertönt und die Status-LED blinkt rot. Kindersicherung ist ausgeschaltet.

Herd bei aktivierter Kindersicherung einschalten

Bedientaste (3) drücken.
■ Herd/Kochfeld einschalten.

Wird die Bedientaste (3) nicht zuerst gedrückt, schaltet die automatische Kindersicherung die Stromzufuhr des Herdes nach 5 Sekunden ab.

Abschaltung des Herdes

Wird der Voralarm nicht innerhalb von 15 Sekunden quittiert, wird die Spannungsversorgung des Herdes unterbrochen.

Liegt keine Gefahr vor oder wurde die Gefahr behoben kann die Spannungsversorgung durch drücken der Bedientaste (3) wiederhergestellt werden.

Gefährliche Situationen im weiteren Verlauf des Kochen vermeiden.

Bei zu häufigen Fehlalarmen ist eine manuelle Inbetriebnahme durchzuführen.

4.4 Alarmbestätigung durch Tippen auf die Sensoreinheit (optional)

Um den Voralarm abzubrechen oder die Stromzufuhr zum Herd wieder herzustellen, wird Standardmäßig die Bedientaste (3) gedrückt. Alternativ ist dies auch durch einfaches tippen auf die Sensoreinheit möglich.

Die Tip-Funktion aktivieren/deaktivieren:

Bedientaste 1 und 3 gleichzeitig für ca. 5 Sekunden lang gedrückt halten, bis ein Signalton ertönt.

Die Status-LED (5) der Sensoreinheit blinkt 3x gelb und anschließend 3x rot.

Die Tip-Funktion ist aktiviert.

ODER:

Die Status-LED (5) der Sensoreinheit blinkt 3x gelb und anschließend 3x blau

Die Tip-Funktion ist deaktiviert.

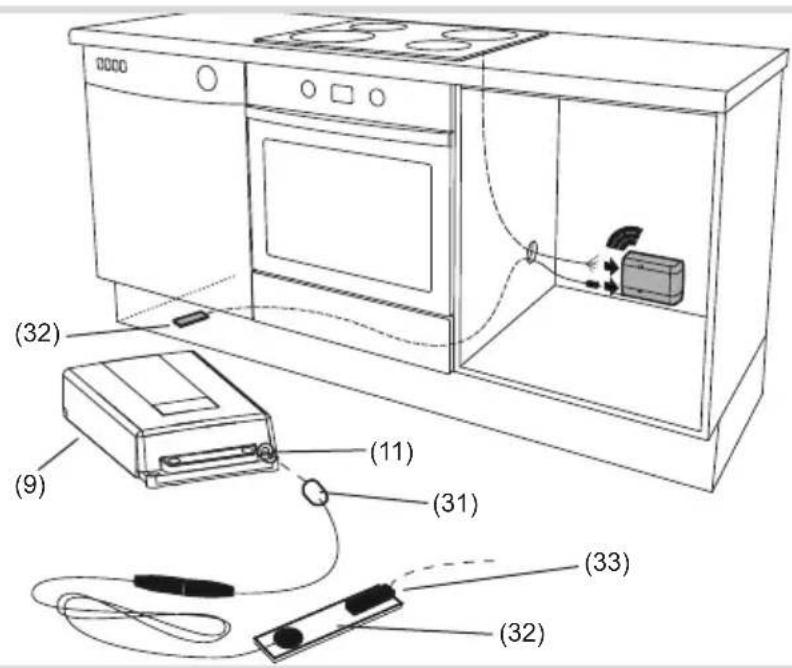

4.5 Wasser Leckage Sensor (optional)

Der Herdwächter kann optional mit bis zu vier Wasser Leckage Sensoren in seinen Funktionen erweitert werden. Wenn die Sensoren mit Wasser in Berührung kommen, wird ein Wasser Leckage Alarm ausgelöst (Tabelle 1). Die Status-LED blinkt langsam blau begleitet von einem Signalton.

Vorgehensweise bei Wasser Leckage Alarm:

Wasser Leckage Alarm durch Drücken der Bedientaste (3) quittieren.

■ Signalton und blinkende Status-LED (5) erloschen.
■ Stromzufuhr ausschalten.
■ Ursache der Wasser Leckage beseitigen.

Wasser Leckage Sensor(en) mit einem sauberen Tuch reinigen und trocknen.

■ Stromzufuhr wieder einschalten und Funktionstest durchführen.

Sollte der Wasser Leckage Sensor nass bleiben, löst er nach 8 Stunden einen erneuten Alarm aus.

4.6 Potenzialfreie Kontakte (optional)

Das Gerät verfügt über zwei potenzialfreie Kontakte AUX1 und AUX2 (Bild 6), an denen z. B. ein KNX-Funk Binäreingang angeschlossen werden kann. Auf diese Weise kann ein Alarmsignal beispielsweise auf den KNX-Bus gesendet werden. Das Alarmsignal bleibt so lange aktiviert, bis der Alarm (siehe Gefährliche Situation, Wasser Leckage) durch Drücken der Taste (3) auf der Sensoreinheit quittiert wird. Die Beschaltung der potenzialfreien Kontakte und deren Bedeutung ist in Tabelle 3 dargestellt.

Im normalen Modus der AUX-Ausgänge ist bei AN der Kontakt zwischen In und Out geschlossen und bei AUS geöffnet.

Das AUX-Ausgangssignal kann ebenfalls invertiert werden. Das invertierte Signal kann beispielsweise dazu verwendet werden, Kabelbruch zu erkennen oder ob die Spannungsversorgung insgesamt unterbrochen ist (siehe Kapitel 5.1 „Potenzialfreie Kontakte anschließen“). Im invertierten Fall ist der Kontakt zwischen den Klemmen In und Out im Zustand AUS geschlossen und im Zustand AN geöffnet.

Bei Einsatz eines KNX-Funk Binäreinganges kann die Verwendung invertierender AUX-Signale eine Verringerung der Batterielebensdauer des Funk-Binärgerätes verursachen.

Die AUX-Ausgänge können auf vier verschiedene Arten angeschlossen werden (Tabelle 4). Für die Weiterleitung der Alarmmeldung ist die Option 1 zu verwenden.

AUX1 AUX 2 System Status
AUS AUS		Keine Alarmmeldung!Herd ausgeschaltet oder keine gefährliche Situation
AUS AN		Kochaktivität ist detektiert.Dieser Status wird sofort nach Einschalten des Herdes aktiviert. Je nach Intensität des Kochens, wird 1 ... 30 min nach Beendigung des Kochvorgangs, das Signal ausgeschaltet. Diese Verzögerungszeit kann verwendet werden, um:- mit dem anliegenden Signal eine z. B. Dunstabzugshaube oder einen Küchenlüfter zu schalten.- mit dem Signalwechsel von AUS → AN eine Auswertung, wie oft gekocht wird, durchzuführen.

AUX1 AUX 2 System Status
AN AUS		Alarm!Eine gefährliche Situation ist erkannt und der Herdwächter schaltet die Stromzufuhr bei Gefahr, Zeitüberschreitung oder überhöhten Temperaturen ab. Der Alarmzustand wird ebenfalls aktiviert, wenn der Wasser Leckage Sensor ausgelöst hat, auch wenn die Stromversorgung des Herdes/Kochfel- des in diesem Fall nicht unterbrochen wird. Das Alarmsignal kann nur durch Drücken der Taste (3) auf der Sensoreinheit deaktiviert werden.Wasser Leckage Sensor hat ausgelöst. Die Stromzufuhr zum Herd wird nicht unterbrochen. Der Leckage Alarm wird erst nach Betätigung der Bedientaste (3) abgeschaltet.
AN AN		Service!Fehler am Sensor, Spannungsunterbrechung oder eine leere Batterie erkannt und Stromzufuhr zum Herd ist unterbrochen. Die exakte Fehlermeldung wird durch Drücken der Bedientaste (3) angezeigt (siehe Kapitel 6.2 Hilfe im Problem- fall).

Tabelle 3: Ausgangssignale bei Anschluss externer Signalgeber

AUX1 / AUX 2 System Status
	Option 1: Liegt am AUX1-Ausgang ein 1-Signal an, wird eine Alarmmeldung angezeigt.
	Option 2: Liegt am AUX2-Ausgang ein 1-Signal an, wird eine normale Kochsituation angezeigt.
	Option 3: Liegt am AUX1-Ausgang und am AUX2-Ausgang ein 1-Signal an, muss ein Service-Techniker gerufen werden.*AUX1 und AUX2 sind in Reihe geschaltet. Die zweite potenzialführende Ader ist entsprechend den Installationsvorschriften zu isolieren.
	Option4: Die beiden AUX-Ausgänge können über eine externe Logik miteinander verknüpft und zur Auswertung aller Optionen verwendet werden.

Tabelle 4: Anschlussmöglichkeiten für AUX-Ausgänge

5 Informationen für die Elektrofachkraft

5.1 Montage und elektrischer Anschluss

Bei weitergehenden Fragen zur Anwendung und Inbetriebnahme bitte die Technische

Anwendungsberatung oder ihr Technisches Service Center kontaktieren.

GEFAHR!

Elektrischer Schlag bei Berühren spannungsführender Teile.

Elektrischer Schlag kann zum Tod führen.

Vor Arbeiten am Gerät Anschlussleitungen freischalten und spannungsführende Teile in der Umgebung abdecken!

(13) (14) (14) (15) IN PE PE N N L1 MAX 16 A L L2 MAX 16 A L L3 MAX 16 A L OUT (11) (18) (12) (17) IN 5 x 2,5 mm² (16)

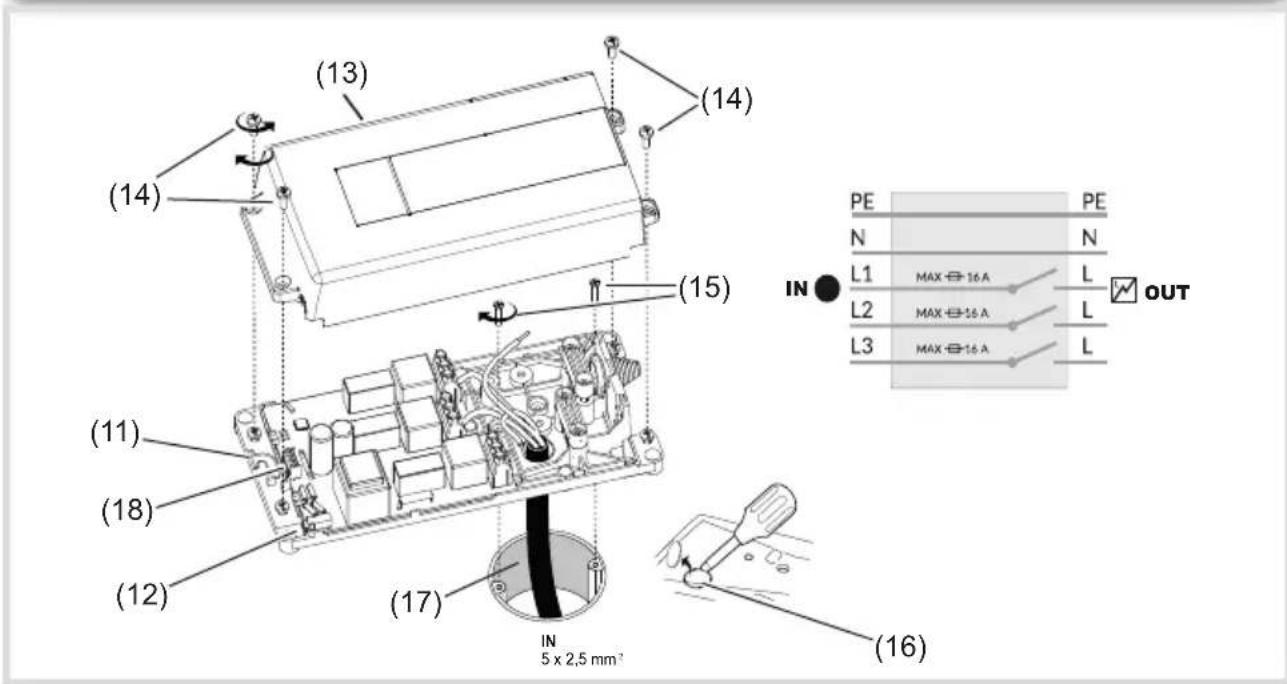

Bild 3: Montage Spannungsunterbrechung

(11) Ausbrechöffnung und Leitungseinführung für potentialfreie Kontakte (AUX)
(12) Anschlussbuchse für Wasser Leckage Sensor
(13) Gehäuseabdeckung Spannungsunterbrechung
(14) Befestigungsschrauben Gehäuseabdeckung

(15) Geräteschrauben Unterputz-/Hohlwanddose (nicht im Lieferumfang)
(16) Ausbrechöffnung für UP-Montage
(17) Herdzuleitung (nicht im Lieferumfang)
(18) Anschlussklemme für externen Signalgeber (potentialfreie Kontakte, AUX)

(18) (20) (19) (26) (11) (10) (25) (27) (12) (21) (24) (22) (23) N PE OUT 5 x 2,5 mm²

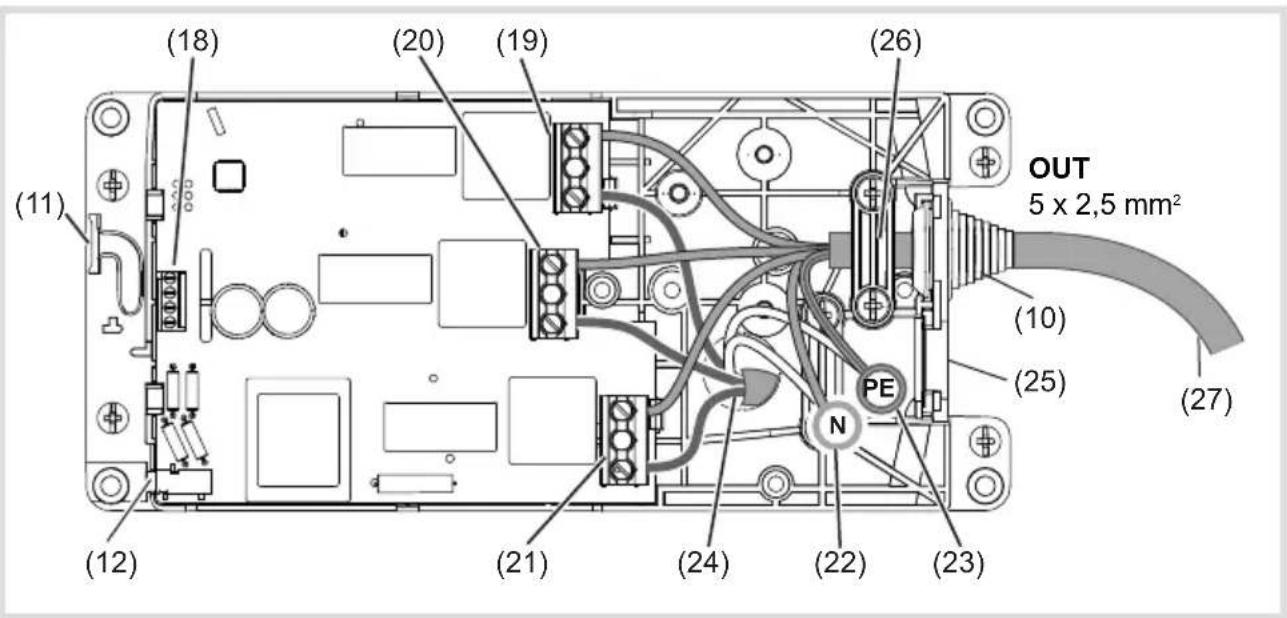

Bild 4: Anschlussbelegung 3phasig

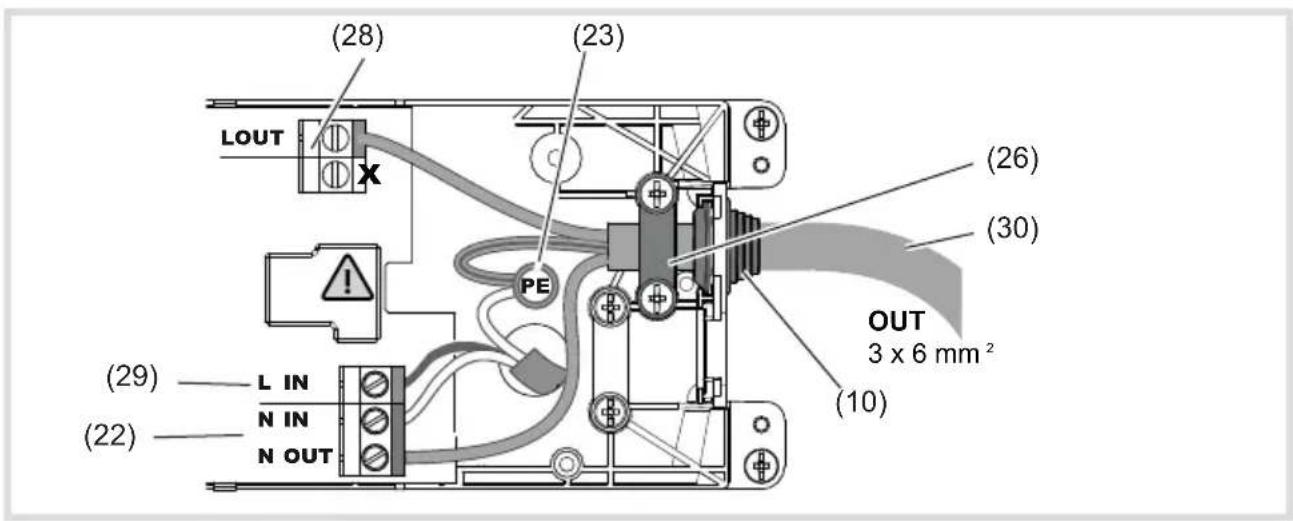

Bild 5: Anschlussbelegung 1phasig

(19) Anschlussklemme L3
(20) Anschlussklemme L2
(21) Anschlussklemme L1
(22) Verteilerklemme N
(23) Verteilerklemme PE
(24) Einführung für Herdzuleitung
(25) Zusatzöffnung für Aufputzmontage

(26) Zugentlastung
(27) Anschlussleitung 3phasig Herd/Kochfeld (nicht im Lieferumfang enthalten)
(28) Anschlussklemme L OUT (1phasig)
(29) Anschlussklemme L IN (1phasig)
(30) Anschlussleitung 1phasig Herd/Kochfeld (nicht im Lieferumfang enthalten)

Spannungsunterbrechung anschließen

■ Leitungsschutzschalter für Herd/Kochfeld ausschalten.
Befestigungsschrauben (14) des Gehäuse-deckels (13) lösen und Deckel entfernen.
■ Ausbrechöffnung für die UP-Montage (16) oder AP-Montage (25) herstellen.
Geräteschrauben (14) der Unterputz-/Hohl-wanddose lösen.
■ Herdzuleitung (17) in die Spannungsunterbrechung hineinführen (24).
Spannungsunterbrechung über der Unterputz-/Hohlwanddose platzieren und mit den Geräteschrauben (15) befestigen.

Bei einer Aufputzmontage wird die Herdzuleitung durch die zweite Ausbrechöffnung (25) geführt und das Gerät z. B. an die Wand hinter dem Herd montiert.

Herdwächter 3phasig anschließen

Bei Anschluss eines einzelnen Kochfeldes sind die Anschlussklemmen L1 und L2 zu belegen.
Bei Anschluss eines einzelnen Kochfeldes ist die freie, dritte Leitungsader entsprechend den Installationsvorschriften zu isolieren.
Die N- Leiter werden mit der beiliegenden Verteilerklemme verbunden (nur 3phasige Variante).
- Herdzuleitung 3phasig (17) an die Anschlussklemmen IN (19 ... 23) der Spannungsunterbrechung anschließen. Dabei zuerst den Schutzleiter anschließen.

AUX1 AUX2 In 1 Out 1 In 2 Out 2

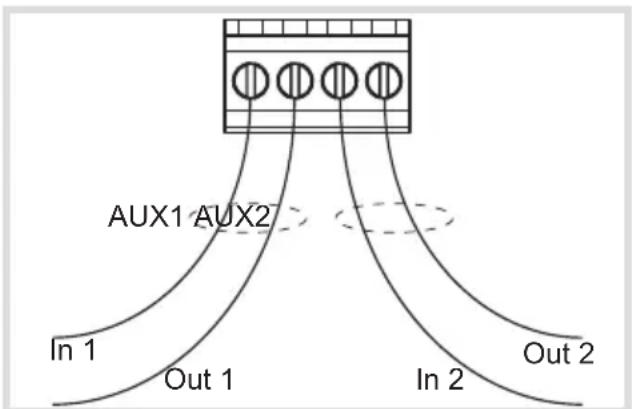

Bild 6: Anschlussklemme (AUX) für externe Signalgeber

Anschlussleitung (27) durch die Kabeleinführung (10) stecken.

■ Zugentlastung (26) herstellen.
Anschlussleitung 3phasig (27) an die Anschlussklemmen OUT (19 ... 23) der Spannungsunterbrechung anschließen. Dabei zuerst den Schutzleiter anschließen.

ODER:

Herdwächter 1phasig anschließen

• Herdzuleitung 1phasig (17) an die Anschlussklemmen IN (22/23/29) der Spannungsunterbrechung anschließen. Dabei zuerst den Schutzleiter anschließen.
  Anschlussleitung (30) durch die Kabeleinführung (10) stecken.
  ■ Zugentlastung (26) herstellen.
  Anschlussleitung 1phasig (30) an die Anschlussklemmen OUT (22/23/28) der Spannungsunterbrechung anschließen. Dabei zuerst den Schutzleiter anschließen.
  ■ Optional: Wasser Leckage Sensor in die Anschlussbuchse (12) der Spannungsunterbrechung (9) stecken (siehe Montage Wasser Leckage Sensor).
  Gehäuseabdeckung (13) mit den Befestigungsschrauben (14) am Gehäuseunterteil befestigen.
  ■ Optional: externen Signalgeber an potenzialfreien Kontakt (18) anschließen (Bild 6).
  ■ Leitungsschutzschalter für Herd/Kochfeld wieder einschalten.

(11)

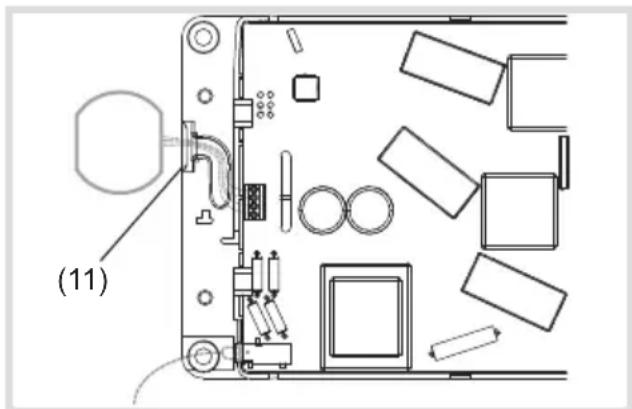

Bild 7: Potenzialfreien Ausgang anschließen

Potenzialfreie Kontakte anschließen

Das Gerät ist mit zwei potenzialfreien Ausgängen AUX1 und AUX2 (18) ausgestattet. Darüber kann der Zustand des Herdwächters an Binäreingänge der Hausautomation oder sonstige sicherheitstechnische Systeme weitergeleitet werden (weitere Informationen siehe Abschnitt 4.5).

Die AUX-Ausgänge sind optoisoliert und potenzialfrei. Aufgrund des Optokopplers muss auf die Polarität der Abtastspannung des Binäreingangs der Hausautomation geachtet werden. Die Out-Klemmen sind mit dem Masse bzw. Erdpotential des Binäreingangs zu verbinden.

Die Abtastspannung zwischen In und Out darf maximal 24 V DC und muss mindestens 3 V betragen. Der Strom zwischen In und Out ist auf maximal 10 mA zu begrenzen

i Nur Gleichspannung ist zwischen den Klemmen In und Out zulässig.

Das anzuschließende Gerät sollte bereits vor- konfiguriert sein.

■ Ausbrechöffnung (11) am Gehäuseunterteil entfernen (Bild 7)
■ Potenzialfreien Ausgang anschließen. Auf Polarität der Anschlüsse achten!
■ Leitung in Leitungsführungsschlitz klemmen.

Sensoreinheit - Montageort auswählen

Die Sensoreinheit kann wahlweise an der Wand oberhalb des Herdes/Kochfeldes oder direkt unter die Dunstabzugshaube (Bild 8) montiert werden. Die Sensoreinheit überwacht die Temperatur und die Benutzung des Herdes/Kochfeldes und schaltet im Alarmfall die Stromzufuhr ab.

■ Montagehalterung (8) vorsichtig von der Sensoreinheit abziehen.
■ Batterien in die Sensoreinheit einlegen.
■ Verbindung zur Spannungsunterbrechung wird automatisch hergestellt. Bei erfolgreicher Funkverbindung gibt die Sensoreinheit zwei Signaltöne zur Bestätigung ab.
■ Montagehalterung (8) wieder an der Sensoreinheit befestigen.

Fett und Schmutz mit dem beiliegenden Reinigungspad von der Montagefläche entfernen.
Sensoreinheit mittels vorinstalliertem Klebestreifen (Bild 8) anbringen (Optional: beiliegendes Befestigungsmaterial verwenden).

Auf eine korrekte Sensorausrichtung achten.

Bei Herdbreiten zwischen 70 ... 90 cm sollte die Alarmgrenze eine Stufe tiefer eingestellt werden, als in Tabelle 5 empfohlen.

i Die Sensoreinheit muss mittig über dem Herd/Kochfeld montiert werden.

+/- 8° 50 - 60 cm +/- 8° max. 15 cm max. 15 cm 55 - 65 cm (45 - 85 cm)*

* Bei einer Installation außerhalb der Standardhöhe von 55 ... 65 cm ist die Alarmgrenze entsprechend anzupassen (siehe Alarmgrenze einstellen).

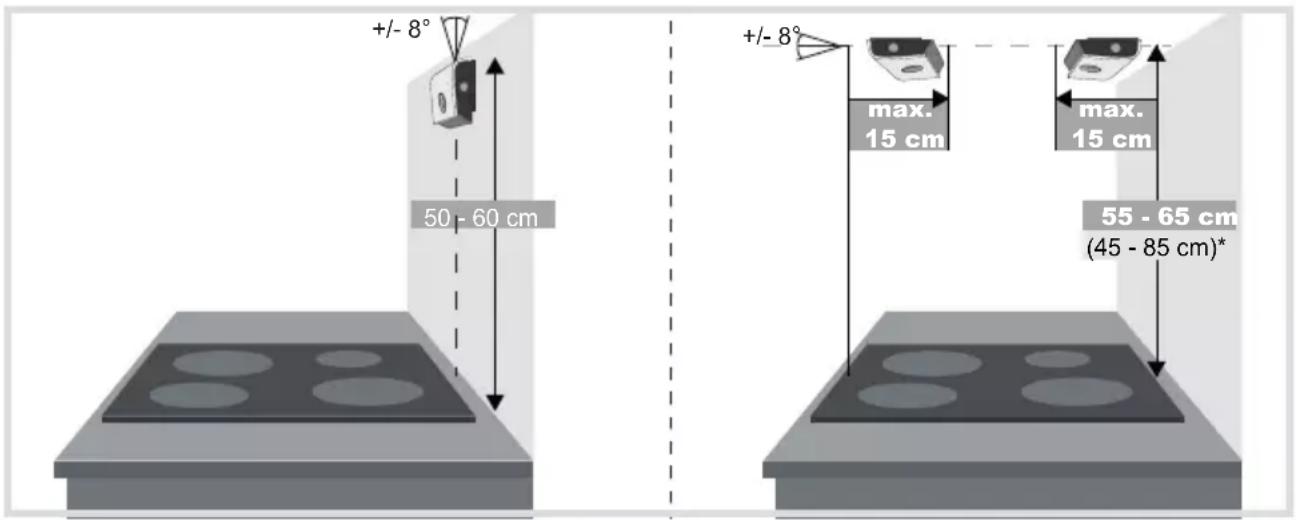

Bild 8: Wandmontage (links); Montage unter der Dunstabzugshaube (rechts)

(32) (9) (11) (31) (33) (32)

Bild 9: Montage Wasser Leckage Sensor

(31) Stecker Wasser Leckage Sensor

(32) Wasser Leckage Sensor

Montage Wasser Leckage Sensor

Die Leckage Sensoren werden unter der Spüle, im Bereich der Spülmaschine und an weiteren Stellen, an denen mit Wasserleckagen zu rechnen ist, platziert.

■ Stecker des Leckage Sensors (31) in die Buchse an der Spannungsunterbrechung (11) stecken.

Wasser Leckage Sensor (32) z. B. unter die Spülmaschine legen (Bild 9).

(33) Anschlussbuchse für weiteren Wasser Leckage Sensor

■ Optional: Weiteren Wasser Leckage Sensor an die Buchse (33) des vorderen Sensors (31) stecken.

Wasser Leckage Sensor testen:

■ Ein feuchtes Tuch auf den Wasser Leckage Sensor legen.

■ Herdwächter löst Test-Alarm aus.

Nach erfolgreichem Test den Wasser Leckage Sensor trocknen und reinigen.

5.2 Inbetriebnahme und Funktionsprüfung durchführen

Nach der Installation sollte eine Funktionsprüfung durch die Elektrofachkraft durchgeführt werden.

Für die Erstinbetriebnahme sind die Standardeinstellungen des Herdwächters zu verwenden. Weichen die Montagehöhe der Sensoreinheit oder die Abmessungen des Herdes/Kochfeldes von den Standardwerten (Bild 8) ab, so ist die Inbetriebnahme manuell durchzuführen (siehe Manuelle Inbetriebnahme).

Funktionsprüfung durchführen

■ Herd/Kochfeld mit der größten Leistung einschalten.

Bei einem Induktionsherd ist zur Inbetriebnahme ein geeigneter Topf aufzustellen. Bedientaste (3) 5 s lang gedrückt halten.

Die Stromzufuhr zum Herd/Kochfeld wird unterbrochen. Herd/Kochfeld ist ausgeschaltet.

Überprüfen ob der Herd/die Kochplatte abgeschaltet ist.
- Herd/Kochfeld über den entsprechenden Kochplattenschalter manuell ausschalten.
■ Bei ausgeschaltetem Herd/Kochfeld die Bedientaste (3) einmal drücken.

Die Stromzufuhr zum Herd/Kochfeld ist wieder eingeschaltet. Herdwächter ist betriebsbereit. Status-LED (5) blinkt einmal in der Farbe grün.

5.3 Manuelle Inbetriebnahme/Geräteeinstellung

Einstellmodus	Einstellung Farbe der Status-LED (5)
Modus 1 Alarmgrenze einstellen leuchtet weiß
Modus 2 Funkverbindung herstellen blinkt lila-blau
Modus 3 Herdtyp kalibrieren blinkt gelb-grün
Modus 4	AUX-Anschluss einstellen und testen	blinkt weiß (normaler AUX-Modus) blinkt rot (invertierter AUX-Modus)

Tabelle 5. Einstellmodi

Eine manuelle Inbetriebnahme ist dann erforderlich, wenn der Herd ausgetauscht wurde, die Herdabmessungen und die Montagehöhe der Sensoreinheit von den Standardwerten (Bild 8) abweichen oder es zu häufigen Fehlalarmen kommt.

Die manuelle Inbetriebnahme wird über vier Einstellmodi an der Sensoreinheit durchgeführt: Die Einstellmodi können nacheinander oder einzeln verändert werden.

Bedientaste (2) 5 s gedrückt halten.
Einstellmodus 1 ist aktiviert. Status-LED (5) leuchtet weiß.
Bedientaste (3) so oft drücken, bis der nächste Einstellmodus erreicht ist.
Die Status-LED (5) signalisiert den eingestellten Modus in der entsprechenden Farbe.

WARNUNG!

Unfallgefahr!

Bei zu hoher Einstellung der Alarmgrenze erfolgt eine verzögerte Erkennung von Gefahrensituationen.

Alarmgrenze während der Installation nicht höher als 8 einstellen!

Farbe der Status-LED (5)	Anzahl der Signaltöne	Alarmgrenze Installationshöhe: Wandmontage	Installationshöhe: Montage unter der Dunstabzugshaube
rot	●●● ●●● 12
	●●● ●● 11
	●●● ● 10
	●●●	9
	●● 8
	● 7* 45 ... 55 cm
blau	●●● ●●●	6(Standard)*	50 ... 60 cm 55 ... 65 cm
	●●● ●● 5* 65 ... 75 cm
	●●● ● 4* 75 ... 85 cm
	●●● 3
	●● 2
	● 1

* empfohlene Alarmgrenzen

Tabelle 6: Alarmgrenzen

Einstellmodus 1: Alarmgrenze einstellen

Im Auslieferungszustand ist die Alarmgrenze 6 voreingestellt. Das bedeutet, dass die Sensoreinheit in einer Höhe von 50 ... 60 cm (Wandmontage) oder 55 ... 65 cm (Montage unter der Dunstabzugshaube) montiert ist. Wenn die Montagehöhen vom Standard abweichen, dann ist die Alarmgrenze (Tabelle 5) anzupassen.

Die empfohlene Alarmgrenze (4 - 7) ist abhängig von der Herdposition, der Installationshöhe, der Montageart und dem Reaktionsverhalten der Sensoreinheit. Die Werte liegen zwischen 1 und 12 (1 = schnellste Reaktion, 12 = langsamste Reaktion).

Der Einstellmodus 1 ist aktiviert. Die Status-LED leuchtet weiß.

Geeignete, empfohlene Alarmgrenze aus Tabelle 6 auswählen.
Bedientaste (2) drücken.

Die nächst höhere Stufe wird eingestellt und der Einstellmodus 1 wird verlassen.

ODER:

Bedientaste (1) drücken.

Die nächst tiefere Alarmgrenze wird eingestellt und der Einstellmodus 1 wird verlassen.

Die neue Alarmgrenze wird gemäß den Angaben in Tabelle 6 über die Farbe der Status-LED und Anzahl der Töne signalisiert.

Um eine andere Alarmgrenze einzustellen muss der Einstellmodus 1 erneut aufgerufen werden.

Einstellmodus 2: Funkverbindung herstellen

Der Einstellmodus 2 ist aufgerufen. Die Status-LED (5) blinkt lila-blau.

■ Leitungsschutzschalter des Herdes/Kochfeldes für 10 s ausschalten.
■ Sicherung wieder einschalten.

Die Spannungsunterbrechung sucht automatisch die Sensoreinheit.

Bei erfolgreicher Verbindung bestätigt die Sensoreinheit mit drei Signaltönen (●●●).

Die Herdüberwachung beendet den automatischen Einstellmodus.

oder

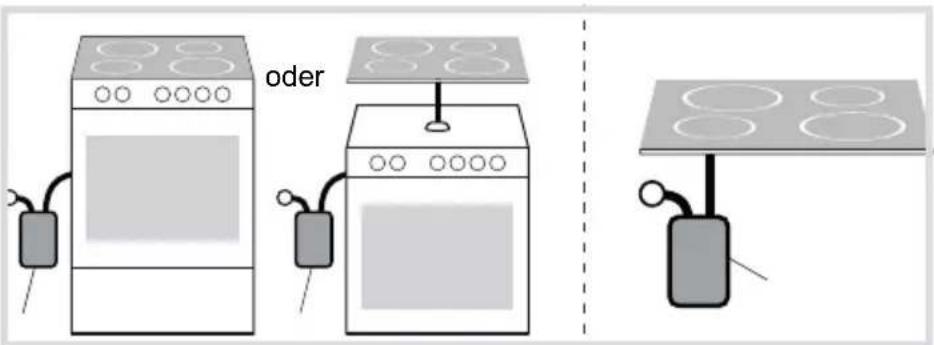

Bild 10: Herdtyp manuell kalibrieren

Einstellmodus 3: Herdtyp kalibrieren

Der Einstellmodus 3 ist aufgerufen. Die Status-LED (5) blinkt gelb-grün.

Zur Kalibrierung des Herdtyps stehen zwei Optionen zur Auswahl.

Option 1: Herd und Ofen sind gemeinsam an die Spannungsunterbrechung angeschlossen (Bild 10, links).

■ Backofen einschalten.
Bedientaste (1) drücken.

Die Sensoreinheit bestätigt die Identifikation des Herdtyps mit akustischen und optischen Signalen.

■ Backofen ausschalten.

Manuelle Kalibrierung in der Option 1 ist abgeschlossen.

Option 2: Kochfeld ist einzeln an die Spannungsunterbrechung angeschlossen (Bild 10, rechts).

■ Leistungsstärkste Kochplatte auf höchster Stufe einschalten.
Bedientaste (2) drücken.

Die Sensoreinheit bestätigt die Identifikation des Herdtyps mit akustischen und optischen Signalen.

Kochplatte ausschalten.

Manuelle Kalibrierung in der Option 2 ist abgeschlossen.

Die Herdüberwachung beendet den automatischen Einstellmodus.

Bei einem Induktionsherd ist zur Inbetriebnahme ein geeigneter Topf aufzustellen.

Einstellmodus 4: Potenzialfreie Kontakte einstellen und testen

Zusätzliche Informationen zu den beiden potenzialfreien Ausgängen AUX1 und AUX2 sind in Kapitel 4.5 zu finden.

Der Einstellmodus 4 ist aufgerufen. Die Status-LED (5) blinkt weiß (normale Einstellung) oder rot (invertierte Einstellung).

Bedientaste 1 (1) für fünf Sekunden drücken Wechsel zwischen den beiden Betriebsmodi der AUX-Ausgänge:

Normaler AUX-Modus: Die Status-LED (5) blinkt weiß.

Invertierter AUX-Modus: Die Status-LED (5) blinkt rot.

AUX-Ausgänge testen:

Bedientaste (1) kurz drücken. AUX1 wechselt zwischen AN und AUS.
Bedientaste (2) kurz drücken. AUX2 wechselt zwischen AN und AUS.

Um Einstellmodus 4 zu beenden:

Bedientaste (3) drücken. Der Einstellmodus wird beendet.

5.4 Farbstreifen der Sensoreinheit wechseln

Mit den mitgelieferten Farbstreifen kann die Sensoreinheit an die Wandfarbe angepasst werden.

Sensoreinheit vorsichtig von der Montagehalterung (8) abziehen.
■ Frontabdeckung (6) durch Anheben an der Rückseite von der Sensoreinheit lösen.
Gewünschten Farbstreifen auf der Sensor-einheit anbringen.

Beim Anbringen des Farbstreifens auf der Sensoreinheit unbedingt darauf achten, dass kein Sensor verdeckt wird.
- Transparente Frontabdeckung auf der Sensoreinheit befestigen.
■ Sensoreinheit auf die Montagehalterung (8) drücken.

6 Anhang

6.1 Technische Daten

Sensoreinheit

Batterietyp AA/LR6 Alkaline

Empfohlener Batterietyp Duracell Ultra Power (MX1500)

Batterielebensdauer 3 ... 5 Jahre

Schalldruck in 1 m Abstand 70 ... 75 dB (A)

Funkfrequenz 2.4 GHz

Reichweite 10 ... 100 m, je nach Gebäudestruktur

Abmessungen (B x H x T) 125 x 17 x 45 mm

Verschmutzungsgrad 2

Spannungsunterbrechung

Nennspannung, 3-phasig 400 V

Nennstrom, 3-phasig 3 x 16 A

Leiterquerschnitt, 3-phasig 5 x 2,5 mm²

Nennspannung, 1-phasig 230 V
Nennstrom, 1-phasig 1 x 25 A
Leiterquerschnitt, 1-phasig	3 x 6 mm ^2
Energieverbrauch	4 W
Verschmutzungsgrad	2
Bemessungs-Stoßspannung	4 kV
Betriebstemperatur	+5 ... +35 °C
Kugeldruckprüfung	100 °C
Kriechstromfestigkeit (PTI)	175 ... 400
Anzahl Schaltvorgänge	ca. 6000
Schutzgrad	IP20
Abmessungen (L x B x H)	239 x 113 x 42 mm
Norm	IEC/EN 60730-1: Typ 1.B DIN EN 50615

Potenzialfreie Kontakte

Nennspannung	DC 3 ... 24 V
Nennstrom	max. 10 mA

6.2 Hilfe im Problemfall

Stromzufuhr zum Herd ist abgeschaltet.

Ursache 1: Batteriestand der Sensoreinheit ist zu niedrig. Batterieanzeige (7) blinkt.

Batterien wechseln.

Ursache 2: Montageposition der Sensoreinheit ist falsch und Status-LED (5) blinkt gelb (●●●).

Montageposition der Sensoreinheit prüfen und ggf. korrigieren (Bild 7).

Ursache 3: Funkverbindung ist unterbrochen und Status-LED (5) blinkt blau (●).

Funkverbindung im Einstellmodus 2 manuell herstellen (siehe Manuelle Inbetriebnahme).

Ursache 4: Spannungsunterbrechung ist überhitzt und Status-LED (5) blinkt blau (●●●).

Gerät einige Zeit abkühlen lassen. Im Wiederholfall eine Elektrofachkraft kontaktieren.

Ursache 5: Problem mit der Sensoreinheit und Status-LED (5) blinkt gelb (●●).

Batterien überprüfen oder Sensoreinheit überprüfen lassen.

Ursache 6: Problem mit den Sensoren und Status-LED (5) blinkt gelb (●).

Sensoreinheit und Sensoren vorsichtig reinigen.

Stromzufuhr zum Herd wird abgeschaltet und sofort wieder eingeschaltet.

Ursache: Spannungsunterbrechung ist falsch angeschlossen.

Anschluss der Herdzuleitung und Herdanschlussleitung auf richtige Klemmenbelegung (IN/OUT) prüfen.

Wasser Leckage Alarm löst aus.

Ursache: Der Leckage Sensor ist nicht ausreichend getrocknet oder verschmutzt.

Wasser Leckage Sensor trocknen bzw. reinigen.

Sensoreinheit reagiert nicht auf Tastendruck.

Ursache 1: Batterieladung zu niedrig.

Batterien wechseln.

Ursache 2: Batterien falsch eingelegt.

Korrekte Position der Batterien laut Markierung am Boden des Batteriefachs prüfen und ggf. korrigieren.

In der Tabelle 7 sind die evtl. auftretenden Fehlermeldungen und deren Problembeschreibung aufgelistet.

Abfrage Fehlerstatus

Abfrage Fehlerstatus durch drücken der Bedientaste (3).

Die Status-LED (5) blinkt grün, wenn aktuell kein Fehler anliegt.

Die Status-LED blinkt blau oder gelb bei auftreten eines Fehlers. Die Fehlermeldungen und Problembeschreibungen sind in der nachfolgenden Tabelle 7 aufgelistet.

Status-LED (5) blinkt blau Problembeschreibung
Problem mit der Funkverbindung
Problem mit der Spannungsunterbrechung
Spannungsunterbrechung ist überhitzt
Status-LED (5) blinkt gelb Problembeschreibung
Problem mit den Sensoren
Problem mit der Sensoreinheit
Falsche Montageposition der Sensoreinheit

Tabelle 7: Fehlermeldung

Hinweis:

Lässt sich ein Problem nicht unmittelbar beheben kann der Herd jederzeit vorübergehend für 1,5 Stunden genutzt werden, indem die Batterien aus der Sensoreinheit entfernt

werden und die Sicherungen für den Herd 10 Sekunden lang aus- und danach wieder eingeschaltet werden.

In diesem Notmodus steht die Schutzfunktion nicht zur Verfügung!

6.3 Zubehör

Wasser Leckage Sensor WXH202

KNX-Funk Binäreingang 2fach UP TRM702A

KNX-Funk Binäreingang TRB302B

2fach UP 230 V

4.2 Automatische kinderbeveiliging

de technische adviesdienst of uw technisch service center.

GEVAAR!

6.1 Technische gegevens

Sensorunit

Batterijtype AA/LR6 alkaline

Aanbevolen batterijtype Duracell Ultra Power (MX1500)

Beschermingsklasse IP20

Afmetingen (L x B x H) 239 x 113 x 42 mm

Norm IEC/EN 60730-1: type 1.B

DIN EN 50615
