MANUALE UTENTE GESP 3546 RB EINHELL

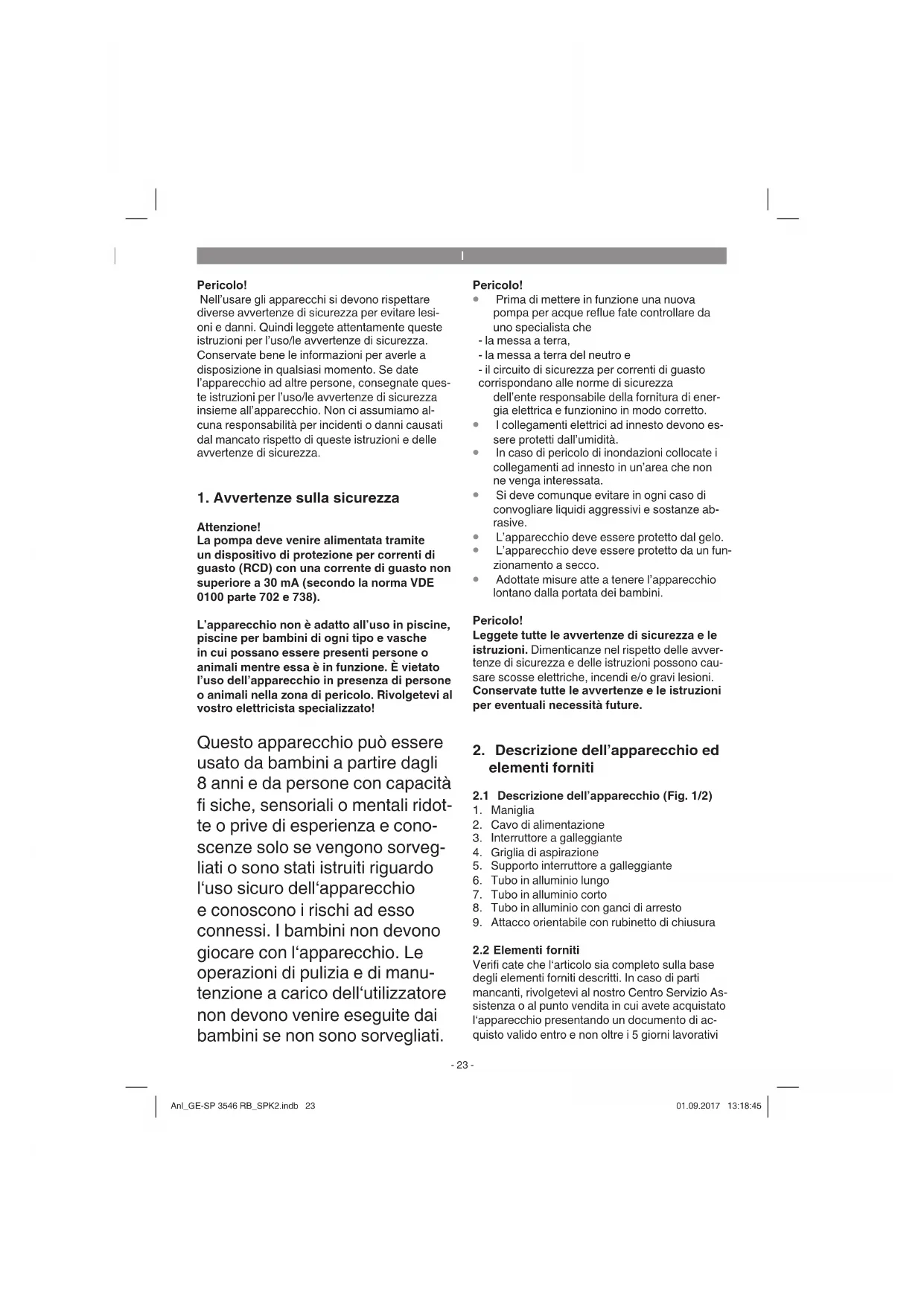

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Attenzione! La pompa deve venire alimentata tramite un dispositivo di protezione per correnti di guasto (RCD) con una corrente di guasto non superiore a 30 mA (secondo la norma VDE 0100 parte 702 e 738). L’apparecchio non è adatto all’uso in piscine, piscine per bambini di ogni tipo e vasche in cui possano essere presenti persone o animali mentre essa è in funzione. È vietato l’uso dell’apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato! Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone con capacità fi siche, sensoriali o mentali ridot- te o prive di esperienza e cono- scenze solo se vengono sorveg- liati o sono stati istruiti riguardo l‘uso sicuro dell‘apparecchio e conoscono i rischi ad esso connessi. I bambini non devono giocare con l‘apparecchio. Le operazioni di pulizia e di manu- tenzione a carico dell‘utilizzatore non devono venire eseguite dai bambini se non sono sorvegliati. Pericolo!

Prima di mettere in funzione una nuova pompa per acque reflue fate controllare da uno specialista che - la messa a terra, - la messa a terra del neutro e - il circuito di sicurezza per correnti di guasto corrispondano alle norme di sicurezza dell’ente responsabile della fornitura di ener- gia elettrica e funzionino in modo corretto.

I collegamenti elettrici ad innesto devono es- sere protetti dall’umidità.

In caso di pericolo di inondazioni collocate i collegamenti ad innesto in un’area che non ne venga interessata.

Si deve comunque evitare in ogni caso di convogliare liquidi aggressivi e sostanze ab- rasive.

L’apparecchio deve essere protetto dal gelo.

L’apparecchio deve essere protetto da un fun- zionamento a secco.

Adottate misure atte a tenere l’apparecchio lontano dalla portata dei bambini. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2. Cavo di alimentazione

3. Interruttore a galleggiante

4. Griglia di aspirazione

5. Supporto interruttore a galleggiante

6. Tubo in alluminio lungo

7. Tubo in alluminio corto

8. Tubo in alluminio con ganci di arresto

9. Attacco orientabile con rubinetto di chiusura

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi Anl_GE-SP 3546 RB_SPK2.indb 23Anl_GE-SP 3546 RB_SPK2.indb 23 01.09.2017 13:18:4501.09.2017 13:18:45I

dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

L’apparecchio che avete acquistato è destinato a convogliare acqua con una temperatura mas- sima di 35° C. L’apparecchio non deve essere assolutamente usato per altri liquidi, in particolare se si tratta di carburanti per motori, detergenti ed altri prodotti chimici! Se montato in un punto basso, l’apparecchio protegge dalle inondazioni. Il suo impiego è però possibile ovunque si debba pompare dell’acqua, per es. in casa, nel giardi- naggio e in molti altri settori. L’apparecchio non deve essere usato nel caso di vasche di piscine! Per usare l’apparecchio in acqua con fondo natu- rale e fangoso, mettetelo in un posto un po’ solle- vato, per es. su dei mattoni. L’apparecchio non è adatto per l’uso continuo, per es. come pompa di circolazione nel laghetto. La durata utile prevista dell’apparecchio si ridurrà notevolmente, poiché l’apparecchio non è stato costruito per una sollecitazione continua. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Allacciamento alla rete ...................230V ~ 50 Hz Potenza assorbita ................................. 350 Watt Portata max. con tubo fl essibile da 25,4 mm (1”) ........4.600 l/h con tubo da 16 mm per fusto dell’acqua piovana .........................1.750 l/h Prevalenza max. ........................................... 11 m Profondità di immersione max. ....................... 7 m Temperatura max. dell’acqua ....................... 35°C Attacco del tubo fl essibile ....26,4 mm (G 3/4) AG Corpi estranei max. ..............................Ø 2,5 mm Altezza del punto di commutazione ON ......................................................max. ca. 50 cm Altezza del punto di commutazione OFF .......................................................min. ca. 15 cm

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Avvertenza! Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

5.1 Montaggio (da Fig. 3 a 6)

1. Avvitate il tubo in alluminio (Pos. 6)

sull’attacco pompa (Fig. 3).

2. Avvitate insieme i tubi in alluminio (Pos. 6, 7 e

3. Avvitate l’attacco (Pos. 9) con il tubo in allumi-

nio (Pos. 8) (Fig. 6).

5.2 Montaggio della pompa nel fusto

Da osservare! Durante l’installazione fate attenzione a non mon- tare mai l’apparecchio appeso al tubo di mandata o al cavo della corrente. L’apparecchio deve esse- re agganciato alla maniglia prevista o deve essere appoggiata sul fondo del pozzo. Per garantire un perfetto funzionamento dell’apparecchio, il fondo del pozzo deve essere sempre libero da fango o da altro sporco. In caso di un livello d’acqua insuffi ciente, il fango nel pozzo può asciugarsi rapidamente e impedire all’apparecchio di avviar- si. Perciò è necessario controllare regolarmente l’apparecchio (eseguite tentativi di avviamento). Avviso: Il pozzetto della pompa deve avere dimensioni di almeno 40 x 40 x 50 cm perché l’interruttore a galleggiante possa muoversi liberamente.

5.3 Collegamento alla rete

L’apparecchio da voi acquistato è già dotato di una spina con messa a terra. L’apparecchio è concepito per essere collegato ad una presa di corrente con messa a terra da 230 V ~ 50 Hz. Assicuratevi che la presa di corrente sia suffi ci- entemente protetta (almeno 6 A) ed in perfetto stato. Inserite la spina nella presa di corrente. In tal modo l’apparecchio è pronto all’esercizio.

Dopo aver letto attentamente queste istruzioni di installazione ed uso, potete mettere in esercizio l’apparecchio tenendo presente i seguenti punti.

Accertatevi che l’apparecchio sia installato in modo sicuro.

Verificate che il tubo di mandata sia stato montato in modo corretto.

Assicuratevi che il collegamento elettrico sia di 230 V ~ 50 Hz.

Verificate che la presa elettrica sia in perfetto stato.

Assicuratevi che umidità e acqua non raggi- ungano in nessun caso l’allacciamento alla rete.

Evitate che l’apparecchio funzioni a secco.

Per spegnere l’apparecchio staccate la spina dalla presa di corrente. Impostazione del punto di commutazione ON/OFF: Il punto di commutazione ON/OFF può essere determinato in continuo mediante lo spostamento sulla regolazione di altezza dell’apparecchio. A questo scopo si deve allentare prima la vite (Fig. 7 punto 5). La diff erenza di commutazione può essere impostata in modo universale prolungan- do o accorciando il cavo del galleggiante.

L’interruttore a galleggiante deve essere montato in modo tale che l’altezza del punto di attivazione ON e quella del punto di di- sattivazione OFF possano essere raggiunte facilmente e con un impiego di forza ridotto. Accertatevene collocando l’apparecchio in un recipiente pieno d’acqua e sollevando e poi abbassando a mano con cautela l’interruttore a galleggiante. Facendo ciò potete constatare se l’apparecchio si attiva e disattiva.

Assicuratevi anche che la distanza fra la par- te superiore dell’interruttore a galleggiante ed il supporto del cavo non sia troppo ridotta. In caso di distanza insufficiente non viene ga- rantito il perfetto funzionamento.

Nel regolare l’interruttore a galleggiante fate attenzione che quest’ultimo non venga a contatto del fondo prima della disattivazione dell’apparecchio. Attenzione! Pericolo di fun- zionamento a secco. Esercizio manuale: L’interruttore a galleggiante deve essere montato come nella Fig. 8. In questo modo l’apparecchio rimane in esercizio. In questa modalità operativa l’apparecchio può essere utilizzato solo sotto sorveglianza per evitare il funzionamento a secco. L’apparecchio deve essere disinserito (staccando la spina dalla presa di corrente) non appena non esce più acqua dal tubo di mandata.

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli. Anl_GE-SP 3546 RB_SPK2.indb 25Anl_GE-SP 3546 RB_SPK2.indb 25 01.09.2017 13:18:4501.09.2017 13:18:45I

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo!

Prima di ogni lavoro di manutenzione stacca- te la spina dalla presa di corrente.

In caso di impiego mobile, l’apparecchio deve ogni volta essere lavato con acqua pulita dopo l’uso.

In caso di un utilizzo fisso si consiglia di con- trollare il funzionamento dell’interruttore a galleggiante ogni 3 mesi.

Togliete con un getto d’acqua filetti, peluzzi e particelle fibrose che si siano eventualmente depositati nella carcassa.

Ogni 3 mesi togliete il fango dal fondo del vano in cui si trova la pompa e pulitene anche le pareti.

Pulite l’interruttore a galleggiante e liberatelo dai depositi.

8.1 Pulizia del fi ltro (da Fig. 9 a 11)

Per proteggere l’apparecchio e la girante della pompa da sporco grossolano, nella griglia inferi- ore si trova un fi ltro addizionale. Per la pulizia del fi ltro procedete nel modo seguente.

1. Spingete leggermente la linguetta laterale (A)

nella direzione della freccia fi nché la griglia (4) non si lasci staccare dall’apparecchio.

2. Estraete il fi ltro (B) e lavatelo sotto acqua cor-

3. Rimettete poi il fi ltro nella griglia e reinserite

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Anl_GE-SP 3546 RB_SPK2.indb 26Anl_GE-SP 3546 RB_SPK2.indb 26 01.09.2017 13:18:4501.09.2017 13:18:45I

10. Tabella per l’eliminazione delle anomalie

Anomalie Mögliche Ursache Rimedio Il motore non si avvia - Manca la tensione di rete - L‘interruttore a galleggiante non funziona - Controllate la tensione di rete - Portate l‘interruttore a galleggiante in una posizione più elevata L'apparecchio non convoglia - Filtro in entrata ostruito - Tubo di mandata piegato - Pulite con un getto d‘acqua il fi ltro in entrata - Eliminate la piega La pompa non si disinserisce - L‘interruttore a galleggiante non può abbassarsi - Installate bene l‘apparecchio sul fondo del pozzo Portata insuffi ciente - Filtro in entrata ostruito - Prestazioni ridotte a causa di impurità e corpi estranei abrasivi nell‘acqua - Pulite il fi ltro in entrata - Pulite l‘apparecchio e sostituite le parti usurate La pompa si spegne dopo un breve peri- odo di esercizio - Il salvamotore spegne l‘apparecchio a causa del notevole sporco presente nell‘acqua - Temperatura dell‘acqua trop- po alta, il salvamotore spegne l‘apparecchio – Staccate la spina e pulite l‘apparecchio e il pozzo – Tenete presente la temperatura massima dell‘acqua di 35°C! Anl_GE-SP 3546 RB_SPK2.indb 27Anl_GE-SP 3546 RB_SPK2.indb 27 01.09.2017 13:18:4501.09.2017 13:18:45I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_GE-SP 3546 RB_SPK2.indb 28Anl_GE-SP 3546 RB_SPK2.indb 28 01.09.2017 13:18:4501.09.2017 13:18:45I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_GE-SP 3546 RB_SPK2.indb 29Anl_GE-SP 3546 RB_SPK2.indb 29 01.09.2017 13:18:4501.09.2017 13:18:45NL
