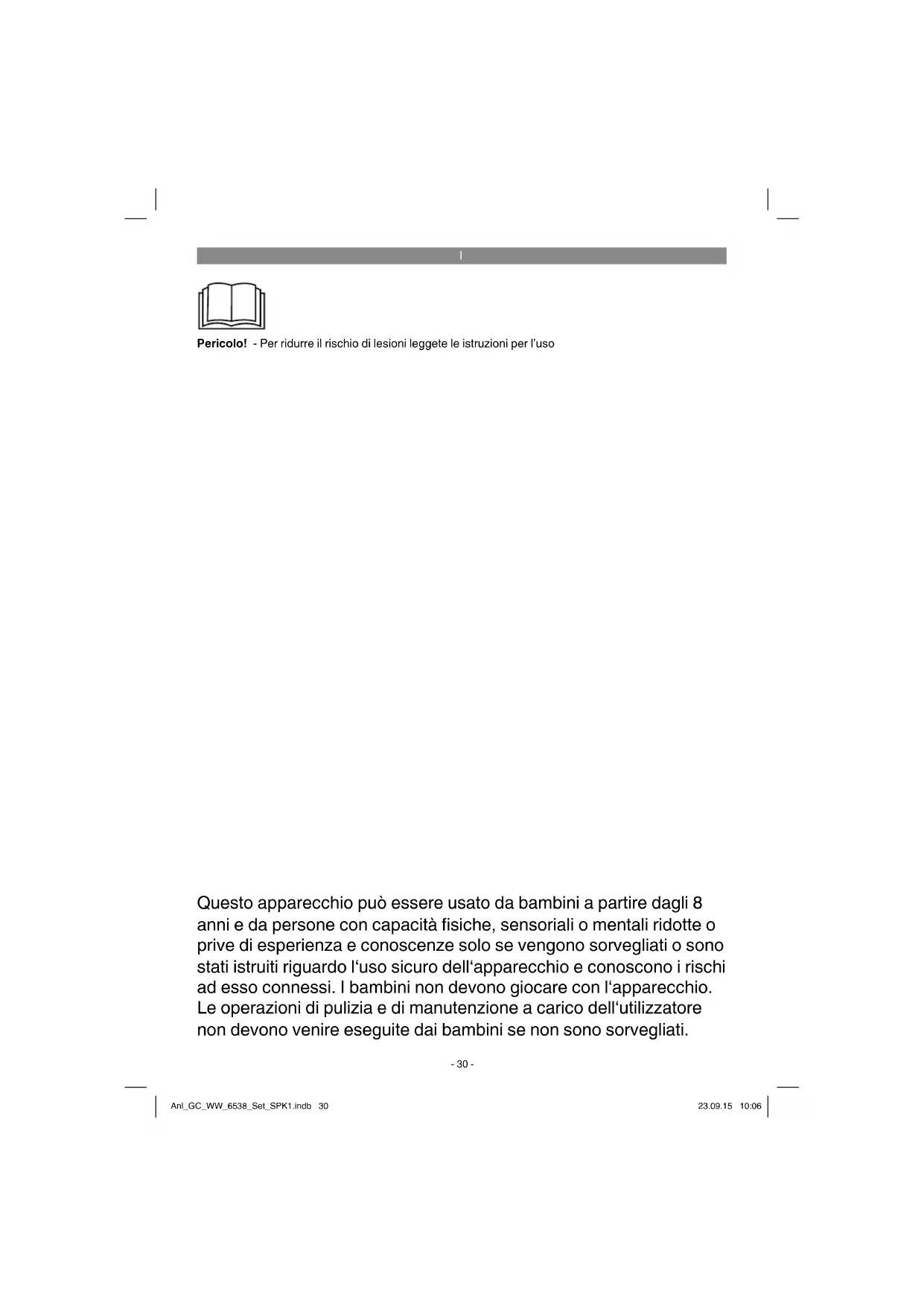

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone con capacità fi siche, sensoriali o mentali ridotte o prive di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l‘uso sicuro dell‘apparecchio e conoscono i rischi ad esso connessi. I bambini non devono giocare con l‘apparecchio. Le operazioni di pulizia e di manutenzione a carico dell‘utilizzatore non devono venire eseguite dai bambini se non sono sorvegliati. Anl_GC_WW_6538_Set_SPK1.indb 30Anl_GC_WW_6538_Set_SPK1.indb 30 23.09.15 10:0623.09.15 10:06I

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1. Attacco di mandata (R1 fi letto esterno)

4. Attacco di aspirazione (R1 fi letto esterno)

7. Interruttore di rete

8. Tubo di aspirazione 7m

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Tubo di aspirazione 7m

Istruzioni per l’uso originali

Avvertenze di sicurezza

Per convogliare acqua pulita (acqua dolce), acqua piovana oppure leggere soluzioni alca- line/acqua sanitaria.

La temperatura massima del liquido convog- liato non deve superare i +35 °C in esercizio continuo.

Con questo apparecchio non devono venire convogliati liquidi infiammabili, gassosi o esp- losivi.

È sconsigliato convogliare liquidi aggressivi (acidi, soluzioni alcaline, acque di percola- mento silo, etc.) e dei liquidi con sostanze abrasive (sabbia).

Questo apparecchio non è adatto al convogli- amento dell’acqua potabile. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Anl_GC_WW_6538_Set_SPK1.indb 31Anl_GC_WW_6538_Set_SPK1.indb 31 23.09.15 10:0623.09.15 10:06I

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Collegamento alla rete ............220-240 V ~ 50 Hz Potenza assorbita ...................................650 watt Portata max. .............................................3800 l/h Prevalenza max. ........................................... 36 m Pressione di mandata max.: ....0,36 MPa (3,6 bar) Altezza di aspirazione max. ............................ 8 m Attacco di mandata ..............ca. 33,3 mm (R1 fi letto esterno) Attacco di aspirazione: ........ca. 33,3 mm (R1 fi letto esterno) Temperatura max. dell’acqua ....................... 35°C Capienza del serbatoio: ..................................20 l Pressione di inserimento di ca.: ...................0,15 MPa (1,5 bar) Pressione di disinserimento di ca.: 0,3 MPa (3 bar) Tipo di protezione: ........................................IPX4

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Consigliamo fondamentalmente l’uso di un prefil- tro e di un set di aspirazione con tubo aspirante, griglia e valvola antiritorno, per evitare dei lunghi tempi di riaspirazione e un inutile danneggiamen- to della pompa a causa di pietre e impurità solide.

5.1 Attacco del tubo di aspirazione

Fissate il tubo di aspirazione (tubo flessibile in materiale plastico di almeno ca. 19 mm (¾”) con spirale di rinforzo) all‘attacco di as- pirazione di ca. 33,3 mm (R1 filetto esterno) dell‘apparecchio direttamente o mediante un raccordo filettato.

Il tubo di aspirazione usato dovrebbe essere dotato di una valvola di aspirazione. Se non fosse possibile usare la valvola di aspirazio- ne, si deve montare una valvola antiritorno nel tubo di aspirazione.

Il tubo di aspirazione deve essere installato in senso ascendente tra il prelievo dell’acqua e l‘apparecchio. Evitate assolutamente la posa del tubo di aspirazione al di sopra dell’altezza della pompa. Eventuali bolle d’aria nel tubo di aspirazione rallentano o impediscono il pro- cesso di aspirazione.

Il tubo di aspirazione e di mandata devo- no venire montati in maniera tale da non esercitare nessuna pressione meccanica sull‘apparecchio.

La valvola di aspirazione deve essere immersa nell‘acqua ad una profondità tale da evitare un funzionamento a secco dell‘apparecchio in caso di abbassamento del livello d‘acqua.

Se il tubo di aspirazione non è a tenuta, aspirando aria esso impedisce l‘aspirazione dell‘acqua.

Evitate l‘aspirazione di impurità (sabbia ecc.). Se necessario, a tale scopo installate un prefiltro.

5.2 Attacco del tubo di mandata

Il tubo di mandata (dovrebbe essere almeno di 19 mm (¾ di pollice)) deve venire collegato direttamente o attraverso un raccordo filettato all’attacco relativo (33,3 mm (R1 filetto ester- no)) dell’apparecchio.

Mettete l’apparecchio su un piano solido, pi- atto e orizzontale.

Riempite la carcassa della pompa di acqua attraverso il tappo a vite di riempimento (5). Il riempimento del tubo di aspirazione accelera il processo di aspirazione.

Tutti i dispositivi di chiusura nel tubo di mandata (ugello di spruzzo, valvole ecc.) devono essere completamente aperti durante l‘aspirazione in modo che l‘aria possa uscire dal tubo di aspirazione.

Collegate il cavo di alimentazione.

Inserite l’apparecchio dall’interruttore di rete (7) - in caso di prevalenza max. la procedura di aspirazione può durare fino a 5 minuti.

Raggiunta la pressione di disinserimento di 3 bar, l’apparecchio si spegne.

Dopo un calo della pressione a causa del consumo d’acqua, l’apparecchio si reinseris- ce automaticamente (pressione di inserimen- to di ca. 1,5 bar).

Al termine del lavoro disinserite l’apparecchio dall’interruttore di rete (7).

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio L’apparecchio non richiede quasi nessuna manu- tenzione. Per garantire una lunga durata consig- liamo pero di controllare e curare regolarmente l’apparecchio. Pericolo! Prima di ogni manutenzione all’apparecchio to- gliete la tensione, staccando il cavo della pompa dalla presa di corrente.

In caso di un’eventuale ostruzione dell’apparecchio collegate il tubo di manda- ta al rubinetto dell’acqua e staccate il tubo flessibile di aspirazione. Aprite il rubinetto dell’acqua. Accendete l’apparecchio più volte per ca. due secondi. In questa maniera si può eliminare la maggior parte delle ostruzioni.

Nel serbatoio a pressione si trovano una camera d’acqua e una camera d’aria, la cui pressione dovrebbe essere al massimo di ca. 1,5 bar. Se dell’acqua viene pompata nella camera d’acqua, quest’ultima si espande e aumenta la pressione nella camera d’aria fino alla pressione di disinnesto. In caso pressio- ne dell’aria insufficiente quest’ultima dovreb- be venire aumentata. A questo scopo si deve svitare il coperchio di plastica del serbatoio e aumentare la pressione attraverso la valvola tramite il dispositivo che si usa anche per i pneumatici. Attenzione: prima svuotare completamen- te la camera dell’acqua attraverso il tappo a vite di scarico (2).

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.2 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Anl_GC_WW_6538_Set_SPK1.indb 33Anl_GC_WW_6538_Set_SPK1.indb 33 23.09.15 10:0623.09.15 10:06I

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale.

Se la pompa non viene usata per un periodo piuttosto lungo e prima dell’inverno, essa deve venire lavata a fondo con acqua, svuo- tata completamente e tenuta all’asciutto.

In caso di pericolo di gelo l’apparecchio deve venire svuotato completamente.

Se la pompa è stata ferma a lungo controllate che il rotore ruoti i modo corretto accendendo e spegnendo brevemente la pompa. Anl_GC_WW_6538_Set_SPK1.indb 34Anl_GC_WW_6538_Set_SPK1.indb 34 23.09.15 10:0623.09.15 10:06I

11. Tabella per l’eliminazione delle anomalie

Anomalie Cause Rimedio Il motore non si ac- cende - manca la tensione di rete - ruota della pompa bloccata - è in- tervenuto l’interruttore automatico - controllare la tensione - smontare e pulire la pompa La pompa non aspira - valvola di aspirazione fuori dall’acqua - vano pompa senza acqua - aria nel tubo di aspirazione - valvola di aspirazione con perdite - griglia (valvola) di aspirazione ost- ruita - altezza di aspirazione eccessiva - mettere la valvola di aspirazione in acqua - riempire di acqua l’attacco di aspi- razione - controllare la tenuta del tubo di as- pirazione - pulire la valvola di aspirazione - pulire la griglia di aspirazione - controllare l’altezza di aspirazione Portata insuffi ciente - altezza d’aspirazione troppo alta - griglia sporca - livello d’acqua si abbassa veloce- mente - portata della pompa ridotta da parti difettose - verifi care l’altezza d’aspirazione - pulire la griglia - Posizionate il tubo fl essibile ad una profondità maggiore - pulire la pompa e sostituire le parti difettose L’interruttore auto- matico spegne la pompa - sforzo eccessivo del motore - attrito eccessivo a causa di corpi estranei - smontare e pulire la pompa evitare che vengano aspirati corpi estranei (fi ltro) Anl_GC_WW_6538_Set_SPK1.indb 35Anl_GC_WW_6538_Set_SPK1.indb 35 23.09.15 10:0623.09.15 10:06I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_GC_WW_6538_Set_SPK1.indb 36Anl_GC_WW_6538_Set_SPK1.indb 36 23.09.15 10:0623.09.15 10:06I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Filtro di ingresso, cartuccia del fi ltro, camera d‘acqua (membrana) Materiale di consumo/parti di consumo * Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_GC_WW_6538_Set_SPK1.indb 37Anl_GC_WW_6538_Set_SPK1.indb 37 23.09.15 10:0623.09.15 10:06I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore

su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l‘apparecchio difettoso sul sito inter-

net: www.isc-gmbh.info. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_GC_WW_6538_Set_SPK1.indb 38Anl_GC_WW_6538_Set_SPK1.indb 38 23.09.15 10:0623.09.15 10:06DK/N
