MANUAL DE UTILIZADOR GESP 3546 RB EINHELL

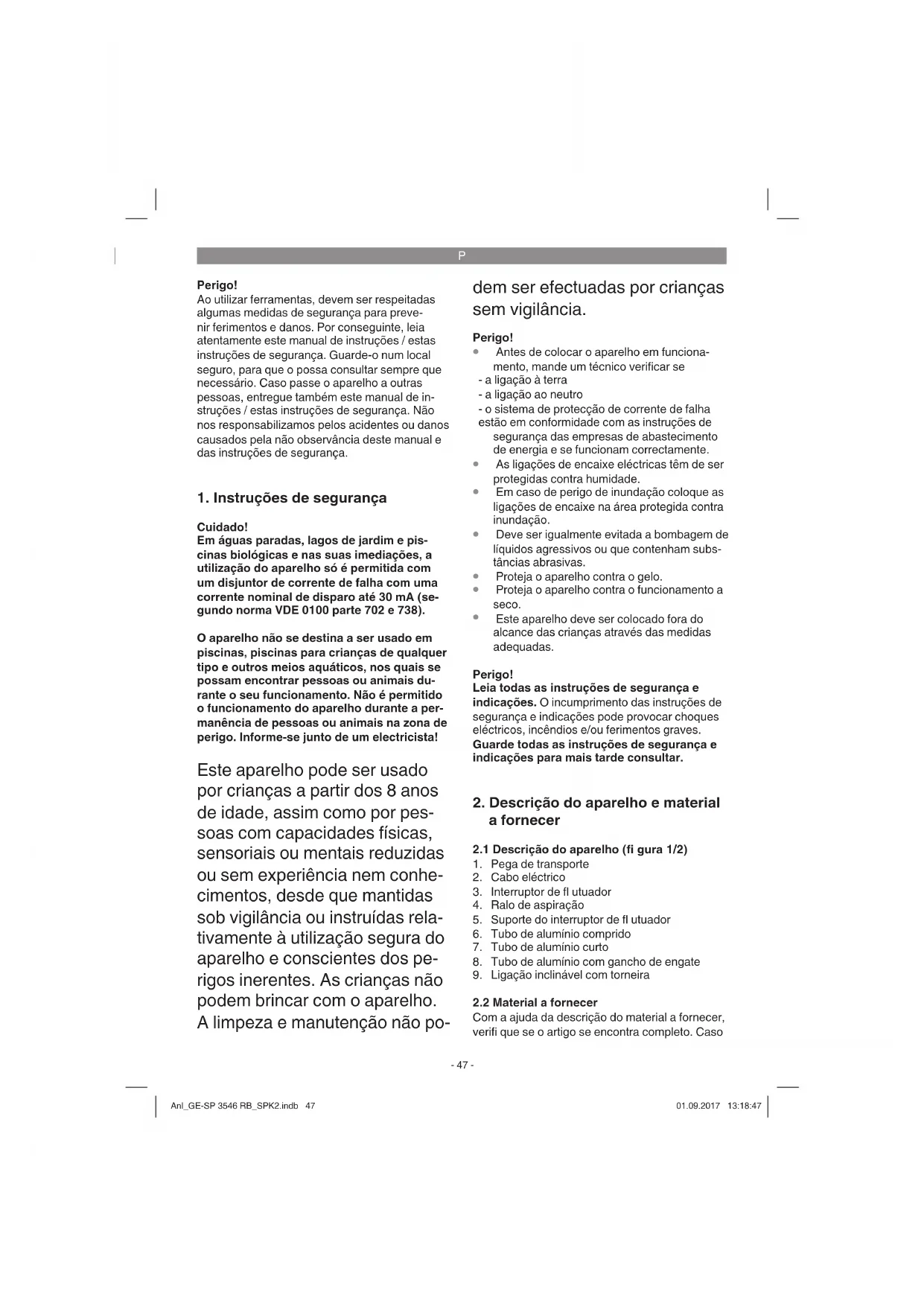

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

Cuidado! Em águas paradas, lagos de jardim e pis- cinas biológicas e nas suas imediações, a utilização do aparelho só é permitida com um disjuntor de corrente de falha com uma corrente nominal de disparo até 30 mA (se- gundo norma VDE 0100 parte 702 e 738). O aparelho não se destina a ser usado em piscinas, piscinas para crianças de qualquer tipo e outros meios aquáticos, nos quais se possam encontrar pessoas ou animais du- rante o seu funcionamento. Não é permitido o funcionamento do aparelho durante a per- manência de pessoas ou animais na zona de perigo. Informe-se junto de um electricista! Este aparelho pode ser usado por crianças a partir dos 8 anos de idade, assim como por pes- soas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência nem conhe- cimentos, desde que mantidas sob vigilância ou instruídas rela- tivamente à utilização segura do aparelho e conscientes dos pe- rigos inerentes. As crianças não podem brincar com o aparelho. A limpeza e manutenção não po- dem ser efectuadas por crianças sem vigilância. Perigo!

Antes de colocar o aparelho em funciona- mento, mande um técnico verificar se - a ligação à terra - a ligação ao neutro - o sistema de protecção de corrente de falha estão em conformidade com as instruções de segurança das empresas de abastecimento de energia e se funcionam correctamente.

As ligações de encaixe eléctricas têm de ser protegidas contra humidade.

Em caso de perigo de inundação coloque as ligações de encaixe na área protegida contra inundação.

Deve ser igualmente evitada a bombagem de líquidos agressivos ou que contenham subs- tâncias abrasivas.

Proteja o aparelho contra o gelo.

Proteja o aparelho contra o funcionamento a seco.

Este aparelho deve ser colocado fora do alcance das crianças através das medidas adequadas. Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1/2)

4. Ralo de aspiração

5. Suporte do interruptor de fl utuador

6. Tubo de alumínio comprido

7. Tubo de alumínio curto

8. Tubo de alumínio com gancho de engate

9. Ligação inclinável com torneira

faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Manual de instruções original

3. Utilização adequada

O aparelho que adquiriu é indicado para a bom- bagem de água com uma temperatura máxima de 35 °C. Este aparelho não pode ser usado para outros líquidos, especialmente combustíveis, produtos de limpeza e outros produtos químicos! Integrado num poço o aparelho proporciona se- gurança contra inundações. Mas também pode ser utilizado em qualquer lado onde seja neces- sário transportar água, p. ex. em casa, no jardim e em muitas outras situações. O aparelho não pode ser utilizado para o funcionamento de piscinas! Ao utilizar o aparelho em águas com chão natural e lamacento coloque-o um pouco mais alto, p. ex. sobre tijolos. O aparelho não se destina a uma utilização pro- longada, p. ex. como bomba de recirculação num lago. Deste modo, a vida útil esperada do aparel- ho irá diminuir consideravelmente, uma vez que este não foi concebido para ser sujeito a cargas durante longos períodos de tempo. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Ligação à rede: .............................. 230 V ~ 50 Hz Potência absorvida ............................... 350 Watt Vazão máx.: com uma mangueira de 25,4 mm (1”) ....4.600 l/h com um tubo do tonel pluvial de 16 mm .1.750 l/h Altura manométrica máx. ............................ 11 m Profundidade de imersão máx. ..................... 7 m Temperatura máx. da água ......................... 35 °C Ligação da mangueira ..........26,4 mm (G 3/4) AG Corpos estranhos máx.: .......................Ø 2,5 mm Altura do ponto de comutação: LIG. .................................................máx. aprox. 50 cm Altura do ponto de comutação: DESL. ..................................................mín. aprox. 15 cm

5. Antes da colocação em

funcionamento Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede. Aviso! Retire sempre a fi cha de alimentação da cor- rente eléctrica antes de efectuar ajustes no aparelho.

5.1 Montagem (fi g. 3 até 6)

1. Aparafuse o tubo de alumínio (pos. 6) à li-

gação da bomba (fi g. 3).

2. Aparafuse os tubos de alumínio (pos. 6, 7 e

8) uns aos outros (fi g . 4 e 5).

3. Aparafuse a ligação (pos. 9) com o tubo de

5.2 Colocação da bomba no tonel pluvial

Com o gancho de engate (fi g. 6, pos. B) engate a bomba no tonel pluvial. Ter em atenção! Durante a instalação, deve ter em atenção que o aparelho nunca deve ser montado suspenso pelo tubo de pressão ou pelo cabo de corrente eléctrica. O aparelho tem de ser pendurado pela pega de transporte prevista para o efeito ou ser colocado no fundo do poço. Para garantir o funci- onamento perfeito do aparelho, o fundo do poço não pode ter lama ou outra sujidade. Com um ní- vel da água muito baixo, a lama que se encontrar no poço seca rapidamente, impedindo o aparelho de entrar em funcionamento. Assim, é importante verifi car o aparelho regularmente (execute testes de arranque). Nota: O poço da bomba tem de ter pelo menos as di- mensões de 40 x 40 x 50 cm, para que o interrup- tor de fl utuador se possa movimentar livremente.

5.3 A ligação à rede

O aparelho que adquiriu já dispõe de uma fi cha Schuko. O aparelho destina-se à ligação a uma tomada com ligação à terra com 230 V ~ 50 Hz. Certifi que-se de que a tomada está sufi ciente- mente protegida (no mínimo 6 A) e a funcionar correctamente. Encaixe a fi cha de alimentação na tomada deixando o aparelho operacional.

Depois de ler atenciosamente estas instruções de instalação e de serviço, pode colocar o aparel- ho em funcionamento, respeitando os seguintes pontos:

Verifique se o tubo de pressão foi correcta- mente montado.

Certifique-se de que a ligação eléctrica é de 230 V ~ 50 Hz.

Verifique se a tomada eléctrica está em boas condições.

Certifique-se de que não é possível a ligação à rede ficar húmida ou molhada.

Evite que o aparelho funcione a seco.

Para a recolha da água, abra a torneira (fig. 6, pos. A).

Para desligar o aparelho, desligue a ficha de alimentação da tomada. Ajuste do ponto de ligar/desligar: O ponto de ligar ou de desligar pode ser ajustado de forma contínua, deslocando a regulação em altura no aparelho. Para o efeito, tem de soltar previamente o parafuso (fi g. 7 ponto 5). O interva- lo diferencial pode ser ajustado universalmente, prolongando ou encurtando o cabo do fl utuador.

O interruptor de flutuador tem de ser colo- cado de modo a que seja possível alcançar facilmente e com pouco esforço a altura do ponto de comutação: LIG. e a altura do ponto de comutação: DESL. Verifique se isto é pos- sível, colocando o aparelho num recipiente cheio de água, levantando cuidadosamente o interruptor de flutuador com a mão e baixan- do-o novamente. Desta forma pode ver se o aparelho se liga ou desliga.

Tenha também atenção para que a distância entre a cabeça do interruptor de flutuador e o suporte do cabo não seja demasiado redu- zida. Se a distância for muito reduzida não é assegurado o funcionamento correcto.

Ao ajustar o interruptor de flutuador certi- fique-se de que este não toca no chão antes de o aparelho se desligar. Atenção! Perigo do funcionamento a seco. Modo manual: O interruptor de fl utuador tem de ser montado de acordo com a fi gura 8. Desta forma, o aparelho funciona continuamente. Neste modo de funci- onamento o aparelho deve ser utilizado apenas sob vigilância para evitar que funcione a seco. O aparelho tem de ser desligado (retire a fi cha da tomada) logo que deixe de sair água do tubo de pressão.

7. Substituição do cabo de ligação à

rede Perigo! Para evitar perigos, sempre que o cabo de li- gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação. Anl_GE-SP 3546 RB_SPK2.indb 49Anl_GE-SP 3546 RB_SPK2.indb 49 01.09.2017 13:18:4701.09.2017 13:18:47P

8. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo!

Retire a ficha de alimentação da tomada antes de realizar qualquer trabalho de manu- tenção.

Em caso de utilização móvel, deve limpar o aparelho com água limpa após cada utili- zação.

Em caso de instalação estática, aconselha- mos a verificar o funcionamento do interrup- tor de flutuador a cada 3 meses.

Remova linhas e partículas fibrosas, que se possam ter fixado na carcaça, com um jacto de água.

De 3 em 3 meses retire a lama do chão do poço e limpe também as paredes do poço.

Limpe os detritos existentes no interruptor de flutuador com água limpa.

8.1 Limpeza do fi ltro (fi g. 9 até 11)

Para proteger o aparelho e a roda da bomba contra detritos maiores, existe um fi ltro adicional no ralo inferior. Para limpar o fi ltro, proceda da seguinte forma:

1. Pressione ligeiramente a lingueta lateral (A)

no sentido da seta até ser possível retirar o ralo de aspiração (4) do aparelho.

2. Retire o fi ltro (B) e lave-o em água corrente.

3. A seguir, volte a colocar o fi ltro no ralo de as-

piração e volte a colocar o ralo de aspiração no aparelho.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

8.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica. Anl_GE-SP 3546 RB_SPK2.indb 50Anl_GE-SP 3546 RB_SPK2.indb 50 01.09.2017 13:18:4701.09.2017 13:18:47P

10. Plano de localização de falha

Avarias Causas Resolução O aparelho não pega - Falha de tensão de rede - O interruptor de fl utuador não co- muta - Verifi que a tensão de rede - Coloque o interruptor de fl utuador na posição superior O aparelho não bombeia - Filtro de entrada entupido - Mangueira de pressão dobrada - Limpe o fi ltro de entrada com um jacto de água - Elimine a dobra O aparelho não desliga - O interruptor de fl utuador não con- segue descer - Coloque o aparelho correctamente sobre o chão do poço Vazão insufi ciente - Filtro de entrada entupido - A potência diminui devido ao acrés- cimo de água muito suja e abrasiva - Limpe o fi ltro de entrada - Limpe o aparelho e substitua as peças desgastadas O aparelho desliga- se pouco tempo após ter começado a funcionar - A protecção do motor desliga o aparelho devido a água muito suja - Temperatura da água muito eleva- da, a protecção do motor desliga - Retire a fi cha de alimentação da to- mada e limpe o aparelho e o poço - Tenha atenção à temperatura máxi- ma da água de 35 °C! Anl_GE-SP 3546 RB_SPK2.indb 51Anl_GE-SP 3546 RB_SPK2.indb 51 01.09.2017 13:18:4701.09.2017 13:18:47P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_GE-SP 3546 RB_SPK2.indb 52Anl_GE-SP 3546 RB_SPK2.indb 52 01.09.2017 13:18:4701.09.2017 13:18:47P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição

o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respecti- vo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser- lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_GE-SP 3546 RB_SPK2.indb 53Anl_GE-SP 3546 RB_SPK2.indb 53 01.09.2017 13:18:4801.09.2017 13:18:48Wang/Product-ManagementWeichselgartner/General-Manager
