MANUAL DE USUARIO GESP 3546 RB EINHELL

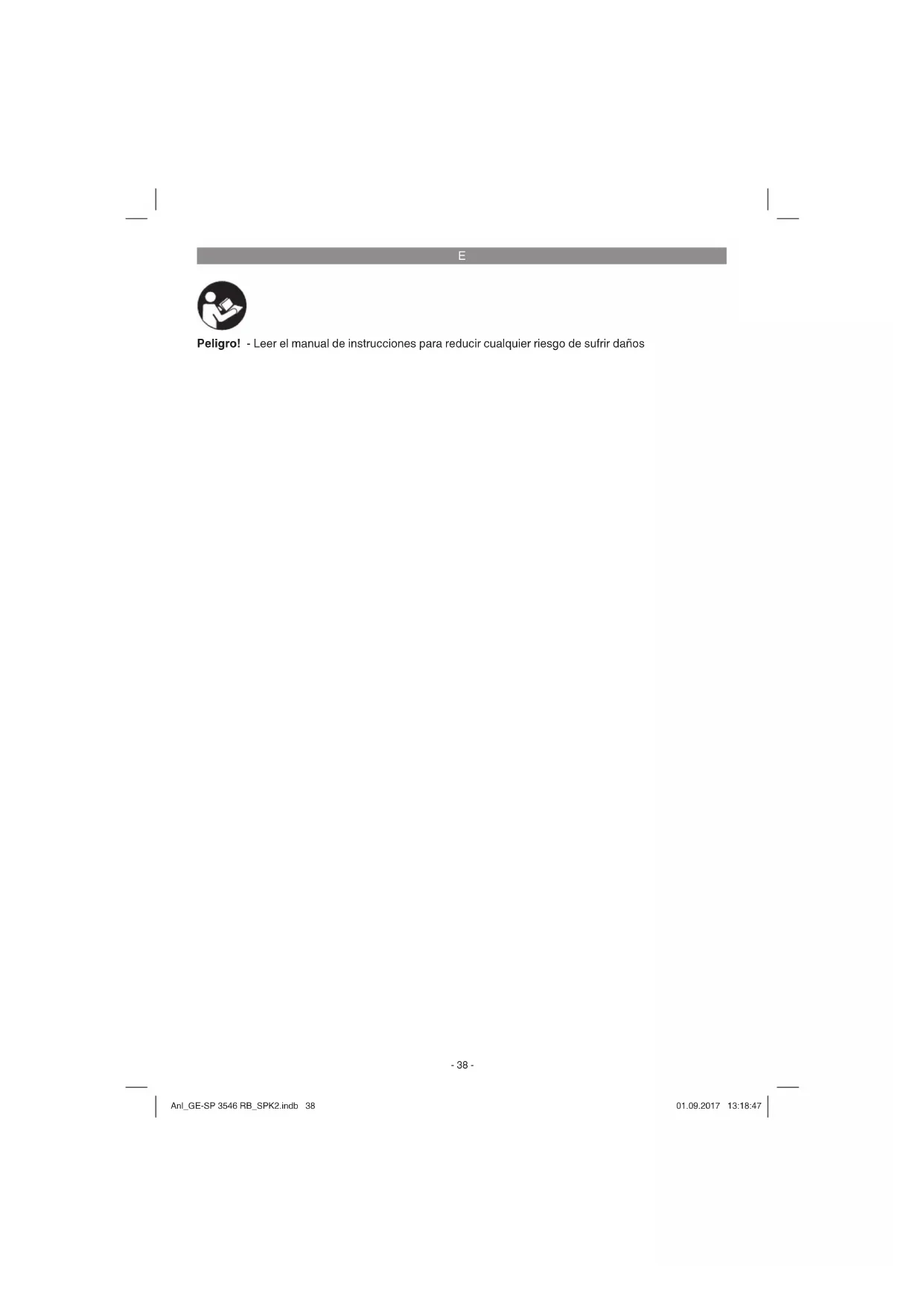

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Anl_GE-SP 3546 RB_SPK2.indb 38Anl_GE-SP 3546 RB_SPK2.indb 38 01.09.2017 13:18:4701.09.2017 13:18:47E

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Cuidado! La bomba se debe alimentar a través de un dispositivo de protección (RCD) de corriente por defecto de medición con un máximo de 30 mA (conforme a VDE 0100 secciones 702 y 738). El aparato no está indicado para ser usa- do en piscinas, piscinas infantiles u otras aguas a las que tengan acceso personas o animales durante su funcionamiento. No está permitido utilizar el aparato mientras se encuentren personas o animales en las zonas de peligro. ¡Rogamos consultar con su electricista! Este aparato podrá ser utilizado por niños a partir de 8 años y personas cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispon- gan de la experiencia y/o los co- nocimientos necesarios siempre y cuando estén vigiladas o hayan recibido formación o instruc- ciones sobre el funcionamiento seguro del aparato y de los posi- bles peligros. Está prohibido que los niños jueguen con el aparato. Los niños no podrán realizar los trabajos de limpieza y manteni- miento a no ser que estén vigila- dos por un adulto. Peligro!

Antes de poner en marcha el aparato, haga que un profesional compruebe que - la puesta a tierra - la conexión a neutro - el dispositivo de protección diferencial cumplan las normas de seguridad de las em- presas de suministro energético y funcionen perfectamente.

Proteger los enchufes eléctricos de la hume- dad.

En caso de riesgo de inundación, conectar los enchufes en un lugar protegido contra las inundaciones.

Evitar en cualquier caso el bombeo de líqui- dos agresivos, así como de sustancias abra- sivas (esmerilantes).

Proteger el aparato de las heladas.

Evitar que el aparato marche en seco.

Mantener alejada del alcance de los niños sirviéndose de medidas apropiadas. Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1/2)

1. Dispositivo de transporte

6. Tubo de aluminio largo

7. Tubo de aluminio corto

8. Tubo de aluminio con ganchos para colgar

9. Conexión orientable con llave de cierre

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Este aparato es adecuado para bombear agua con una temperatura máxima de 35°C. ¡No utilizar este aparato para otros líquidos, especialmente combustibles de motores, productos de limpie- za, ni otros productos químicos! Si el aparato se instala en un pozo, servirá como protección contra inundaciones. Aunque también puede utilizarse en todos aquellos ámbitos en los que debe bombearse agua, por ejemplo en el hogar, en jardines, y en muchos ámbitos más. ¡No está permitido el uso del aparato en piscinas! Si se usa el aparato en aguas con suelo natural, fangoso, colocar el aparato algo elevado, por ejemplo sobre ladrillos. El aparato no resulta adecuado para funcionar durante largo tiempo, por ejemplo como bomba de recirculación en el estanque. Ello acortaría cla- ramente su vida útil, ya que el aparato no ha sido construido para someterse a una carga continua. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares.

4. Características técnicas

Tensión de red ..............................230 V ~ 50 Hz Consumo ............................................ 350 vatios Caudal de transporte máx.: Con manguera de 25,4 mm (1”) ..............4.600 l/h Con tubo colector de agua de lluvia de 16 mm ................................................................1.750 l/h Altura de presión máx. ................................ 11 m Profundidad de inmersión máx. ..................... 7 m Temperatura del agua máx. ......................... 35°C Conexión manguera .............26,4 mm (G 3/4) AG Cuerpos extraños máx.: .......................Ø 2,5 mm Altura del punto de activación: ON .................................................máx. aprox. 50 cm Altura del punto de activación: OFF .................................................. mín. aprox.15 cm

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. Aviso! Desenchufar el aparato antes de realizar ajustes.

5.1 Montaje (fi g. 3 a 6)

1. Atornillar el tubo de aluminio (pos. 6) a la

conexión de la bomba (fi g. 3).

2. Atornillar los tubos de aluminio (pos. 6, 7 y 8)

entre sí (fi g. 4 y 5).

3. Atornillar la conexión (pos. 9) al tubo de alu-

5.2 Colocar la bomba en el tonel de aguas

pluviales. La bomba se cuelga en el tonel con ayuda del gancho (fi g. 6, pos. B). ¡A tener en cuenta! A la hora de realizar la instalación, asegurarse que el aparato no se instale nunca colgando del tubo de presión o cable de conexión. El aparato debe colgarse del asa prevista para ello, o co- locar sobre el suelo de un pozo. Para garantizar que el aparato funcione correctamente, el fondo del pozo debe encontrarse siempre limpio de lodo u otras impurezas. Si el nivel de agua bajara demasiado, el lodo del pozo se podría secar rápidamente y difi cultar el funcionamiento del aparato. Por lo tanto, es necesario comprobar regularmente el estado del aparato (realizar prue- bas de funcionamiento). Advertencia: El pozo para la bomba debería tener unas dimen- siones mínimas de 40 x 40 x 50 cm para que el interruptor fl otante pueda moverse libremente.

5.3 La conexión a la red

Este aparato ya lleva integrado un enchufe con puesta a tierra. El aparato debe conectarse a un enchufe con toma de corriente con puesta a tierra de 230 V ~ 50 Hz. Asegurarse de que la toma de corriente esté lo sufi cientemente protegida (míni- mo 6 A) y en perfecto estado. Enchufar el cable de red en la toma de corriente para que el apara- to pueda empezar a funcionar.

Después de haber leído las instrucciones de in- stalación y servicio se podrá poner en marcha el aparato teniendo en cuenta los puntos siguientes:

Comprobar que el aparato se hayan colocado de forma segura.

Comprobar que el conducto de presión se haya colocado de forma correcta.

Asegurarse de que la conexión eléctrica sea de 230 V ~ 50 Hz.

Comprobar que la toma de corriente eléctrica se halle en perfecto estado.

Asegurarse de que no entre nunca humedad o agua en la conexión de red.

Evitar que el aparato marche en seco.

Para tomar agua, abrir el grifo (fig. 6, pos. A).

Para desconectar el aparato, desenchufarlo de la toma de corriente. Ajustar el punto de activación ON/OFF: El punto de activación o desactivación se elige libremente desplazando el ajuste de altura en el aparato. Para ello, soltar previamente el tornillo (fi g. 7 punto 5). La diferencia de conmutación se puede ajustar universalmente alargando o acor- tando el cable fl otante.

El interruptor flotante puede colocarse de for- ma que pueda alcanzarse la altura del punto de activación: ON y la altura del punto de activación: OFF fácilmente y ejerciendo poca fuerza. Comprobarlo colocando el aparato en un recipiente lleno de agua y elevando manualmente el interruptor flotante con cui- dado y volviéndolo a conectar. Al hacerlo se puede comprobar si el aparato se conecta o desconecta.

Asegurarse también de que exista suficiente distancia entre el cabezal del interruptor flotante y el soporte del cable. Si no existe di- stancia suficiente, no se podrá garantizar un funcionamiento perfecto del aparato.

A la hora de ajustar el interruptor flotante, asegurarse de que no toque el suelo antes de desconectar el aparato. ¡Atención! Peligro de marcha en seco. Servicio manual: Montar el interruptor fl otante como fi gura en la fi g.

8. Así el aparato funciona en modo continuo. El

aparato puede funcionar en este modo solo bajo supervisión para evitar que marche en seco. Apa- gar el aparato (desenchufarlo) en cuanto deje de salir agua del conducto de presión.

7. Cambio del cable de conexión a

la red eléctrica Peligro! Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro. Anl_GE-SP 3546 RB_SPK2.indb 41Anl_GE-SP 3546 RB_SPK2.indb 41 01.09.2017 13:18:4701.09.2017 13:18:47E

8. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro!

Desenchufar la bomba antes de realizar cual- quier trabajo de mantenimiento.

En caso de utilización móvil, lavar el aparato con agua limpia después de cada uso.

En caso de instalación estática, se recomien- da comprobar el funcionamiento del interrup- tor flotante cada 3 meses.

Eliminar las partículas fibrosas que se hayan fijado a la caja con ayuda de un chorro de agua.

Eliminar el lodo del fondo y limpiar las pare- des del pozo cada 3 meses.

Limpiar las incrustaciones del interruptor flo- tante con agua limpia.

8.1 Limpieza del fi ltro (fi g. 9 a 11)

El fi ltro adicional que se encuentra en la cesta de aspiración inferior sirve para proteger el aparato y la rueda de la bomba de mayores impurezas. Para limpiar el fi ltro, proceder como sigue:

2. Extraer el fi ltro (B) y limpiarlo con agua corri-

3. Seguidamente, volver a colocar el fi ltro en la

alcachofa y volverla a poner en el aparato.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

8.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio. Anl_GE-SP 3546 RB_SPK2.indb 42Anl_GE-SP 3546 RB_SPK2.indb 42 01.09.2017 13:18:4701.09.2017 13:18:47E

10. Plan para localización de fallos

Averías Causas Solución El aparato no ar- ranca - Falta tensión de red - El interruptor fl otante no se conecta - Comprobar la tensión de red - Poner el interruptor fl otante en una posición superior El aparato no bom- bea - Filtro de entrada atascado - Manguera de presión doblada - Limpiar el fi ltro de entrada con un chorro de agua - Desdoblar la manguera El aparato no se desconecta - El interruptor fl otante no se puede bajar - Colocar el aparato correctamente sobre el fondo el pozo Caudal insufi ciente - Filtro de entrada atascado - Rendimiento reducido debido a que el agua está muy sucia o contiene suciedad abrasiva - Limpiar el fi ltro de entrada - Limpiar el aparato y reemplazar piezas de desgaste El aparato se de- sconecta después de funcionar breve- mente - El guardamotor desconecta el apa- rato porque el agua está muy sucia - Temperatura del agua demasiado alta, el guardamotor se dispara - Desenchufar el cable y limpiar tanto el aparato como el pozo - ¡Asegurarse de no sobrepasar la temperatura máx. de 35°C! Anl_GE-SP 3546 RB_SPK2.indb 43Anl_GE-SP 3546 RB_SPK2.indb 43 01.09.2017 13:18:4701.09.2017 13:18:47E

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_GE-SP 3546 RB_SPK2.indb 44Anl_GE-SP 3546 RB_SPK2.indb 44 01.09.2017 13:18:4701.09.2017 13:18:47E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa- rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_GE-SP 3546 RB_SPK2.indb 45Anl_GE-SP 3546 RB_SPK2.indb 45 01.09.2017 13:18:4701.09.2017 13:18:47P
