GEBRUIKSAANWIJZING GESP 3546 RB EINHELL

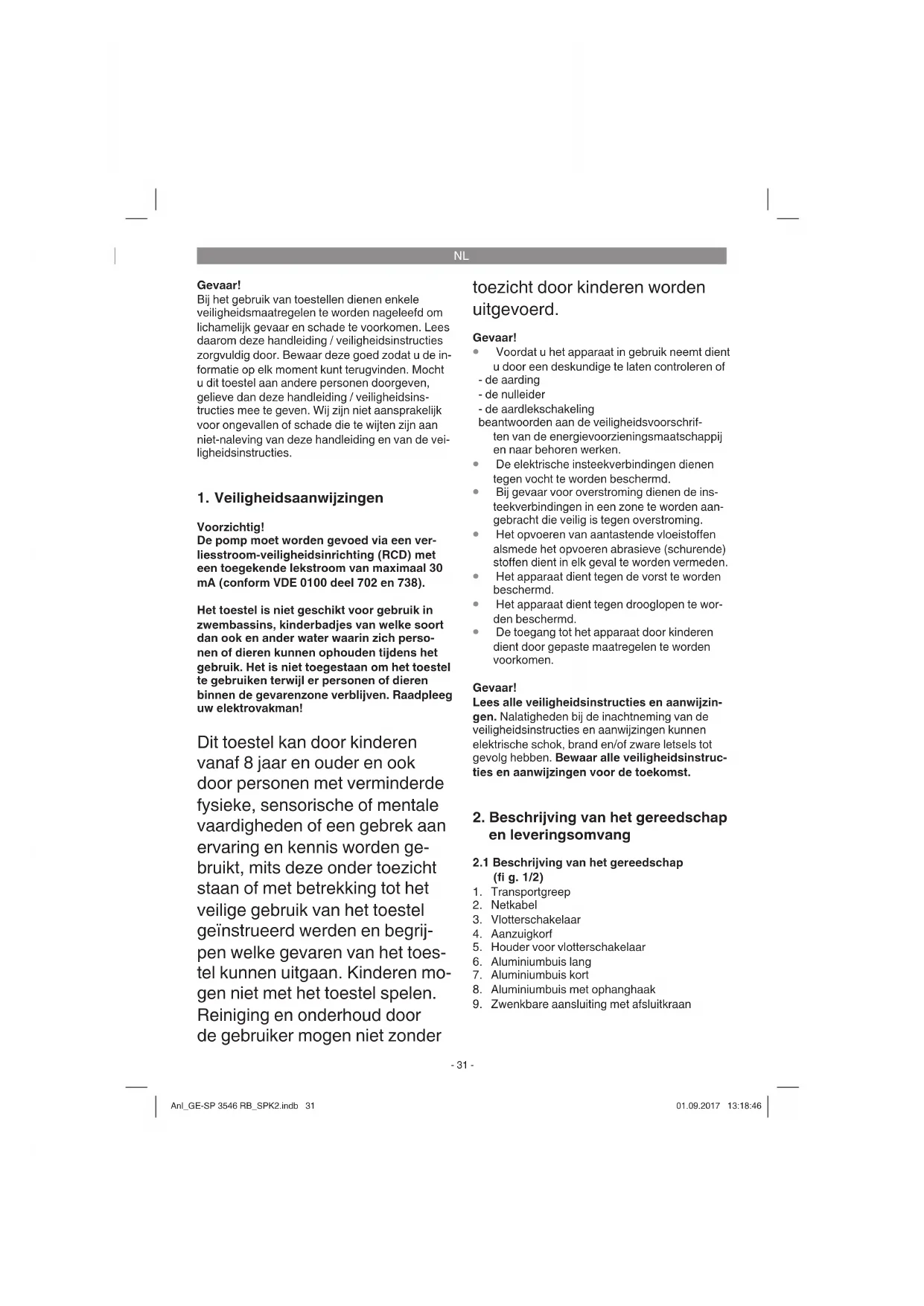

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

Voorzichtig! De pomp moet worden gevoed via een ver- liesstroom-veiligheidsinrichting (RCD) met een toegekende lekstroom van maximaal 30 mA (conform VDE 0100 deel 702 en 738). Het toestel is niet geschikt voor gebruik in zwembassins, kinderbadjes van welke soort dan ook en ander water waarin zich perso- nen of dieren kunnen ophouden tijdens het gebruik. Het is niet toegestaan om het toestel te gebruiken terwijl er personen of dieren binnen de gevarenzone verblijven. Raadpleeg uw elektrovakman! Dit toestel kan door kinderen vanaf 8 jaar en ouder en ook door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden ge- bruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd werden en begrij- pen welke gevaren van het toes- tel kunnen uitgaan. Kinderen mo- gen niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd. Gevaar!

Voordat u het apparaat in gebruik neemt dient u door een deskundige te laten controleren of - de aarding - de nulleider - de aardlekschakeling beantwoorden aan de veiligheidsvoorschrif- ten van de energievoorzieningsmaatschappij en naar behoren werken.

De elektrische insteekverbindingen dienen tegen vocht te worden beschermd.

Bij gevaar voor overstroming dienen de ins- teekverbindingen in een zone te worden aan- gebracht die veilig is tegen overstroming.

Het opvoeren van aantastende vloeistoffen alsmede het opvoeren abrasieve (schurende) stoffen dient in elk geval te worden vermeden.

Het apparaat dient tegen de vorst te worden beschermd.

Het apparaat dient tegen drooglopen te wor- den beschermd.

De toegang tot het apparaat door kinderen dient door gepaste maatregelen te worden voorkomen. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

3. Vlotterschakelaar

5. Houder voor vlotterschakelaar

8. Aluminiumbuis met ophanghaak

9. Zwenkbare aansluiting met afsluitkraan

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Het door uw aangekochte apparaat is bedoeld voor het opvoeren van water met een maximale temperatuur van 35°C. Het apparaat mag niet voor andere vloeistoff en, vooral niet voor motor- brandstoff en, reinigingsmiddelen en andere che- mische producten worden gebruikt! Ingebouwd in een schacht biedt dit apparaat veiligheid tegen overstromingen. Het wordt echter ook op alle plaatsen toegepast waar water van de ene plaats naar de andere moet worden overgebracht, b.v. in de huishouding, in de tuin en bij vele andere toepassingen. Het apparaat mag niet voor zwem- bassins worden gebruikt! Bij gebruik van het apparaat in wateren met een natuurlijke modderige bodem plaatst u het ap- paraat lichtjes verhoogd, b.v. op bakstenen. Het apparaat is niet bedoeld om continu te wor- den gebruikt, b.v. als circulatiepomp in een vijver. De te verwachten levensduur van het apparaat wordt daardoor aanzienlijk verkort omdat het apparaat niet geconstrueerd is om permanent te worden belast. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Waarschuwing! Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt. Anl_GE-SP 3546 RB_SPK2.indb 32Anl_GE-SP 3546 RB_SPK2.indb 32 01.09.2017 13:18:4601.09.2017 13:18:46NL

1. Aluminiumbuis (pos. 6) op de pompaanslui-

3. Aansluiting (pos. 9) vastschroeven op de alu-

miniumbuis (pos. 8) (fi g. 6).

5.2 Aanbrengen van de pomp in de regenton

De pomp wordt in de regenton gehangen door middel van de ophanghaak (fi g. 6, pos. B). Let wel! Bij de installatie dient u er rekening mee te houden dat het apparaat nooit aan de drukleiding of aan de stroomkabel vrij hangend mag worden gemonteerd. Het apparaat moet aan het daarvoor voorziene handvat worden opgehangen of op de schachtbodem worden opgesteld. Teneinde een perfecte werkwijze van het apparaat te verzeke- ren moet de schachtbodem steeds vrij zijn van modder of andere verontreinigingen. Bij een te laag waterpeil kan de in de schacht voorhanden zijnde modder snel droog worden en het aan- lopen van het apparaat beletten. Daarom is het noodzakelijk het apparaat regelmatig te controle- ren (startpogingen uitvoeren). Aanwijzing: De schacht van de pomp moet minstens de afme- tingen 40 x 40 x 50 cm hebben zodat de vlotter- schakelaar vrij kan bewegen.

Het door u aangekochte apparaat is reeds voor- zien van een veiligheidsstekker. Het apparaat is bedoeld om op een veiligheidsstopcontact met 230 V wisselstroom 50 Hz te worden aangeslo- ten. Vergewis u er zich van dat het stopcontact voldoende beveiligd is (minstens zekering van 6 A) en helemaal in orde is. Steek de netstekker het stopcontact in: het apparaat is meteen bedri- jfsklaar.

Als u de installatie- en gebruiksinstructies nauwkeurig hebt gelezen kan u het apparaat in gebruik nemen mits inachtneming van het vol- gende:

Vergewis u er zich van dat het apparaat veilig is opgesteld.

Controleer of de drukleiding naar behoren is aangebracht.

Vergewis u zich ervan dat het apparaat op 230 V ~ 50 Hz is aangesloten.

Controleer of het elektrische stopcontact in een behoorlijke staat verkeert.

Controleer of ervoor gezorgd is dat nooit vocht of water bij de netaansluiting terecht kan komen.

Vermijdt het drooglopen van het apparaat.

Om het apparaat uit te schakelen verwijdert u de netstekker uit het stopcontact. Afstellen van het in-/uitschakelpunt: Het in- of uitschakelpunt kan traploos worden af- gesteld door verschuiven van de hoogteafstelling op het toestel. Hiervoor moet de schroef (fi g. 7 punt 5) voordien worden losgedraaid. Het scha- kelverschil kan universeel worden afgesteld door de vlotterkabel langer of korter te maken.

De vlotterschakelaar moet zodanig aange- bracht zijn dat de schakelpunthoogte AAN en de schakelpunthoogte UIT gemakkelijk en met weinig krachtinspanning kunnen worden bereikt. Controleer dit door het apparaat in een met water gevuld reservoir te plaatsen en de vlotterschakelaar met de hand voorzichtig op te tillen en daarna terug te verlagen. Daar- bij kunt u zien of het apparaat wordt in- of uitgeschakeld.

Let wel dat de afstand tussen de kop van de vlotterschakelaar en de kabelhouder niet te gering is. Bij een te geringe afstand is de per- fecte werking van het apparaat niet verzekerd.

Let bij het afstellen van de vlotterschakelaar erop dat de vlotterschakelaar voor het uit- schakelen van het apparaat niet de bodem raakt. Let op! Gevaar voor drooglopen. Manuele werkwijze: De vlottende schakelaar moet worden gemon- teerd zoal getoond in fi g. 8. Op die manier draait het toestel permanent. Het toestel mag in deze modus enkel onder toezicht worden gebruikt om drooglopen te voorkomen. Het toestel moet wor- den uitgeschakeld (netstekker uit het stopcontact trekken) zodra uit de drukleiding geen water meer te voorschijn komt. Anl_GE-SP 3546 RB_SPK2.indb 33Anl_GE-SP 3546 RB_SPK2.indb 33 01.09.2017 13:18:4601.09.2017 13:18:46NL

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar!

Voor elke onderhoudswerkzaamheid dient u de stekker uit het stopcontact te verwijderen.

Bij mobiel gebruik is het raadzaam om het apparaat na elk gebruik met helder water te reinigen.

Bij stationair gebruik is het aan te bevelen de werking van de vlotterschakelaar om de 3 maanden te controleren.

Pluisjes en vezelachtige partikels die zich eventueel in het huis hebben vastgezet met een waterstraal verwijderen.

Om de 3 maanden de schachtbodem van modder ontdoen en ook de schachtwanden schoonmaken.

De vlotterschakelaar met helder water van bezinksels ontdoen.

8.1 Schoonmaken van de fi lter (fi g. 9 tot 11)

In de onderste zuigkorf bevindt zich een extra fi lter om het apparaat en het pompwiel te be- schermen tegen grote vervuiling. Gelieve bij het schoonmaken van de fi lter als volgt te werk te gaan:

1. Druk de zijdelingse lip (A) lichtjes in pijl-

richting tot u de aanzuigkorf (4) van het ap- paraat kunt wegnemen.

2. Verwijder dan de fi lter (B) en was hem onder

3. Zet daarna de fi lter terug in de aanzuigkorf

en breng de aanzuigkorf weer aan op het ap- paraat.

In het toestel zijn er geen andere te onderhouden onderdelen.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. Anl_GE-SP 3546 RB_SPK2.indb 34Anl_GE-SP 3546 RB_SPK2.indb 34 01.09.2017 13:18:4601.09.2017 13:18:46NL

Anomalieën Oorzaken Verhelpen Apparaat start niet - Netspanning ontbreekt - Vlotterschakelaar schakelt niet - Netspanning controleren - Vlotterschakelaar hoger plaatsen Het apparaat voert geen water op - Inlaatzeef verstopt geraakt - Drukslang geknikt - Inlaatzeef met waterstraal reinigen - Knikplaats verhelpen Apparaat wordt niet uitgeschakeld - Vlotterschakelaar kan niet dalen - Apparaat op de schachtbodem cor- rect opstellen Wateropbrengst onvoldoende - Inlaatzeef verstopt geraakt - Capaciteit verminderd door erg ver- vuilde en afslijtende waterbijmeng- sels - Inlaatzeef reinigen - Apparaat reinigen en versleten on- derdelen vervangen Apparaat wordt na korte looptijd uitge- schakeld - Motorveiligheid schakelt het ap- paraat wegens te hoge waterver- vuiling uit - Watertemperatuur te hoog, motor- veiligheid schakelt het apparaat uit - Netstekker uit het stopcontact ver- wijderen en apparaat alsmede de schacht schoonmaken - Maximale watertemperatuur van 35° C in acht nemen! Anl_GE-SP 3546 RB_SPK2.indb 35Anl_GE-SP 3546 RB_SPK2.indb 35 01.09.2017 13:18:4601.09.2017 13:18:46NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_GE-SP 3546 RB_SPK2.indb 36Anl_GE-SP 3546 RB_SPK2.indb 36 01.09.2017 13:18:4601.09.2017 13:18:46NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GE-SP 3546 RB_SPK2.indb 37Anl_GE-SP 3546 RB_SPK2.indb 37 01.09.2017 13:18:4601.09.2017 13:18:46E
