GEBRUIKSAANWIJZING GP 5300 INOX EINHELL

Gebruiksaanwijzing Tuinpomp

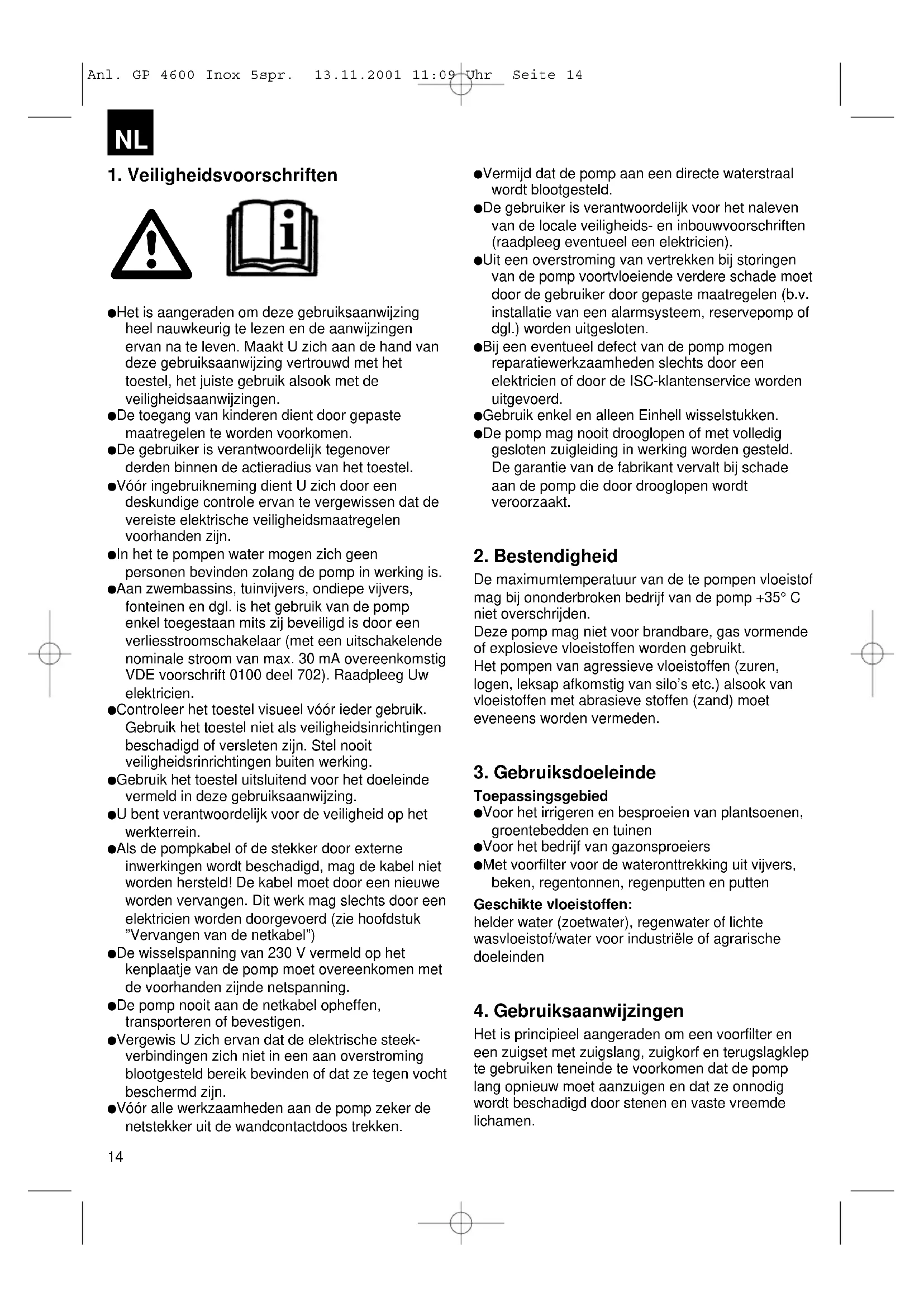

Het is aangeraden om deze gebruiksaanwijzing heel nauwkeurig te lezen en de aanwijzingen ervan na te leven. Maakt U zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsaanwijzingen. De toegang van kinderen dient door gepaste maatregelen te worden voorkomen. De gebruiker is verantwoordelijk tegenover derden binnen de actieradius van het toestel. Vóór ingebruikneming dient U zich door een deskundige controle ervan te vergewissen dat de vereiste elektrische veiligheidsmaatregelen voorhanden zijn. In het te pompen water mogen zich geen personen bevinden zolang de pomp in werking is. Aan zwembassins, tuinvijvers, ondiepe vijvers, fonteinen en dgl. is het gebruik van de pomp enkel toegestaan mits zij beveiligd is door een verliesstroomschakelaar (met een uitschakelende nominale stroom van max. 30 mA overeenkomstig VDE voorschrift 0100 deel 702). Raadpleeg Uw elektricien. Controleer het toestel visueel vóór ieder gebruik. Gebruik het toestel niet als veiligheidsinrichtingen beschadigd of versleten zijn. Stel nooit veiligheidsrinrichtingen buiten werking. Gebruik het toestel uitsluitend voor het doeleinde vermeld in deze gebruiksaanwijzing. U bent verantwoordelijk voor de veiligheid op het werkterrein. Als de pompkabel of de stekker door externe inwerkingen wordt beschadigd, mag de kabel niet worden hersteld! De kabel moet door een nieuwe worden vervangen. Dit werk mag slechts door een elektricien worden doorgevoerd (zie hoofdstuk ”Vervangen van de netkabel”) De wisselspanning van 230 V vermeld op het kenplaatje van de pomp moet overeenkomen met de voorhanden zijnde netspanning. De pomp nooit aan de netkabel opheffen, transporteren of bevestigen. Vergewis U zich ervan dat de elektrische steek- verbindingen zich niet in een aan overstroming blootgesteld bereik bevinden of dat ze tegen vocht beschermd zijn. Vóór alle werkzaamheden aan de pomp zeker de netstekker uit de wandcontactdoos trekken. Vermijd dat de pomp aan een directe waterstraal wordt blootgesteld. De gebruiker is verantwoordelijk voor het naleven van de locale veiligheids- en inbouwvoorschriften (raadpleeg eventueel een elektricien). Uit een overstroming van vertrekken bij storingen van de pomp voortvloeiende verdere schade moet door de gebruiker door gepaste maatregelen (b.v. installatie van een alarmsysteem, reservepomp of dgl.) worden uitgesloten. Bij een eventueel defect van de pomp mogen reparatiewerkzaamheden slechts door een elektricien of door de ISC-klantenservice worden uitgevoerd. Gebruik enkel en alleen Einhell wisselstukken. De pomp mag nooit drooglopen of met volledig gesloten zuigleiding in werking worden gesteld. De garantie van de fabrikant vervalt bij schade aan de pomp die door drooglopen wordt veroorzaakt.

De maximumtemperatuur van de te pompen vloeistof mag bij ononderbroken bedrijf van de pomp +35° C niet overschrijden. Deze pomp mag niet voor brandbare, gas vormende of explosieve vloeistoffen worden gebruikt. Het pompen van agressieve vloeistoffen (zuren, logen, leksap afkomstig van silo’s etc.) alsook van vloeistoffen met abrasieve stoffen (zand) moet eveneens worden vermeden.

3. Gebruiksdoeleinde

Toepassingsgebied Voor het irrigeren en besproeien van plantsoenen, groentebedden en tuinen Voor het bedrijf van gazonsproeiers Met voorfilter voor de wateronttrekking uit vijvers, beken, regentonnen, regenputten en putten Geschikte vloeistoffen: helder water (zoetwater), regenwater of lichte wasvloeistof/water voor industriële of agrarische doeleinden

4. Gebruiksaanwijzingen

Het is principieel aangeraden om een voorfilter en een zuigset met zuigslang, zuigkorf en terugslagklep te gebruiken teneinde te voorkomen dat de pomp lang opnieuw moet aanzuigen en dat ze onnodig wordt beschadigd door stenen en vaste vreemde lichamen.

Anl. GP 4600 Inox 5spr. 13.11.2001 11:09 Uhr Seite 146. Elektrische aansluiting De pomp moet worden aangesloten aan een wandcontactdoos met aardingscontact 230 V ~ 50 Hz. Beveiliging minstens 10 ampère. Het in- en uitschakelen gebeurt met behulp van de ingebouwde schakelaar. De verklikker in de schakelaar licht op bij ingeschakelde motor. De ingebouwde motorveiligheidsschakelaar beschermt de motor tegen overbelasting of blokkering. In geval van oververhitting wordt de pomp automatisch uitgeschakeld. Na het afkoelen wordt de pomp opnieuw automatisch ingeschakeld.

Een zuigslang (kunststofslang minstens 3/4” met spiraalversterking) rechtstreeks of met een draadnippel aan de zuigaansluiting (1” IG) van de pomp schroeven (zie fig. 1) Het is aangeraden om de gebruikte zuigslang van een zuigklep te voorzien. Indien de zuigklep niet kan worden gebruikt, is het raadzaam om in de zuigleiding een terugslagklep te installeren. De zuigleiding van de plaats van wateronttrekking naar de pomp stijgend plaatsen. Plaats de zuigleiding zeker niet hoger dan de pomp; luchtbellen in de zuigleiding vertragen en verhinderen het aanzuigproces. Zuig- en drukleiding moeten worden aangebracht zodat deze geen mechanische druk op de pomp uitoefenen. De zuigklep moet diep genoeg ondergedompeld zijn om te voorkomen dat de pomp droogloopt door het dalen van het waterpeil. Een lekke zuigleiding verhindert het aanzuigen van water door lucht aan te zuigen. Vermijd zeker het aanzuigen van vreemde voorwerpen (zand etc.). Desnoods moet een voorfilter worden aangebracht.

Aansluiting zuigleiding Aansluiting drukleiding

Royal GP 4600 INOX GP 5300 INOX Netaansluiting: 230V ~ 50 Hz 230V ~ 50 Hz Opgenomen vermogen: 1300 W 1500 W Wateropbrengst max. 4600 l/h 5300 l/h Opvoerhoogte max. 46 m 50 m Manometerdruk max 4,6 bar 5,0 bar Zuighoogte max. 8 m 8 m Druk- en zuigaansluiting: 1” IG 1” IG Watertemperatuur max. 35°C 35°C Geluidsdrukniveau LPA 71 dB(A) 68 dB(A) Geluidsvermogen LWA 81,6 dB(A) 78,6 dB(A) Artikelnr.: 41.831.00 41.832.00 Anl. GP 4600 Inox 5spr. 13.11.2001 11:09 Uhr Seite 158. Aansluiting van de drukleiding De drukleiding (minstens 3/4”) moet rechtstreeks of met een draadnippel aan de drukaansluiting (1” IG) van de pomp worden aangesloten. Met behulp van overeenkomstige schroefstukken kan uiteraard een drukslang van 1/2” worden gebruikt. De wateropbrengst wordt door de kleinere drukslang gereduceerd. Tijdens het aanzuigproces moeten de in de drukleiding voorhanden zijnde afsluiters (sproeimondstukken, kleppen etc.) volledig opengedraaid zijn zodat de lucht ingesloten in de zuigleiding vrij kan ontsnappen.

Pomp aan een effen en vaste standplaats installeren Zuigleiding bedrijfsklaar aanbrengen Elektrische aansluiting uitvoeren Pomp aan de drukaansluiting met water vullen. Tijdens het aanzuigproces moeten de in de drukleiding voorhanden zijnde afsluiters (sproeimondstukken, kleppen etc.) volledig opengedraaid zijn zodat de lucht ingesloten in de zuigleiding vrij kan ontsnappen. Al naargelang de zuighoogte en de hoeveelheid lucht in de zuigleiding kan het eerste aanzuig- proces ca. 0,5 tot 5 min. bedragen. Bij een langdurig aanzuigen moet opnieuw water worden bijgevuld. Indien de pomp na gebruik weer wordt verwijderd moet bij de volgende aansluiting en ingebruik- neming zeker water worden bijgevuld.

10. Onderhoudsvoorschriften

De pomp is praktisch onderhoudsvrij. Het is echter aangeraden om de pomp regelmatig de controleren en in goede staat te houden teneinde een lange levensduur van de pomp te verzekeren. Let op! Vóór iedere onderhoudswerkzaamheid moet de pomp spanningsvrij worden geschakeld door de netstekker van de pomp uit de wandcontactdoos te trekken. Vóór een langdurig niet-gebruik of vóór het opbergen gedurende de winter moet de pomp grondig met water worden doorgespoeld, volledig geleegd en droog bewaard. Bij vorstgevaar moet de pomp volledig worden geleegd. Na een langdurige stilstand controleren of de rotor behoorlijk draait door de pomp kort in en uit te schakelen. Bij een eventuele verstopping van de pomp sluit U de drukleiding aan de waterleiding aan en verwijdert U de zuigslang. Draai dan de kraan van de waterleiding open. Schakel de pomp herhaaldelijk voor ca. twee seconden in. Op die manier kunnen verstoppingen meestal worden verholpen.

11. Vervangen van de netkabel

Let op! De netstekker van de pomp uit de wandcontactdoos trekken. Indien de netkabel defect is, mag die slechts door een deskundige elektricien worden vervangen.

Motor start niet Oorzaken Verhelpen Geen netspanning Spanning controleren Pompwiel zit vast - motor werd door zijn Pomp uit elkaar halen en schoonmaken veiligheidsschakelaar uitgeschakeld Pomp zuigt niet aan Oorzaken Verhelpen Zuigklep niet in het water Zuigklep voldoende onderdompelen Pompkamer zonder water Water in de aanzuigaansluiting vullen Lucht in de zuigleiding Zuigleiding op dichtheid controleren Zuigklep lek Zuigklep reinigen Zuigkorf (zuigklep) verstopt Zuigkorf reinigen max. zuighoogte overschreden Zuighoogte controleren Onvoldoende wateropbrengst Oorzaken Verhelpen Zuighoogte te hoog Zuighoogte controleren Zuigkorf vervuild Zuigkorf reinigen Waterpeil daalt snel Zuigklep dieper plaatsen Wateropbrengst verminderd door verontreinigende stoffen Pomp reinigen en versleten stuk vervangen Motorbeveiligingsschakelaar schakelt de pomp uit Oorzaken Verhelpen Motor overbelast - wrijving door Pomp demonteren en reinigen, het vreemde stoffen te hoog aanzuigen van vreemde stoffen voorkomen (filter) Let op! De pomp mag niet drooglopen.

13. Bestellen van wisselstukken

Als U wisselstukken bestelt, gelieve volgende gegevens te vermelden: Type van het toestel Artikelnummer van het toestel Ident-nummer van het toestel Wisselstuknummer van het benodigde stuk Er wordt met nadruk op gewezen dat wij volgens de productaansprakelijkheidswet niet voor schade veroorzaakt door onze toestellen kunnen aansprakelijk worden gesteld, als die aan een ondeskundige herstelling te wijten is of als bij het vervangen van onderdelen niet onze originele Einhell wisselstukken of niet door ons vrijgegeven stukken worden gebruikt en de herstelling niet door de ISC klantenservice wordt uitgevoerd. Anl. GP 4600 Inox 5spr. 13.11.2001 11:09 Uhr Seite 171. Instrucciones de seguridad
