MODE D'EMPLOI GP 5300 INOX EINHELL

Mode d’emploi Pompe de jardin

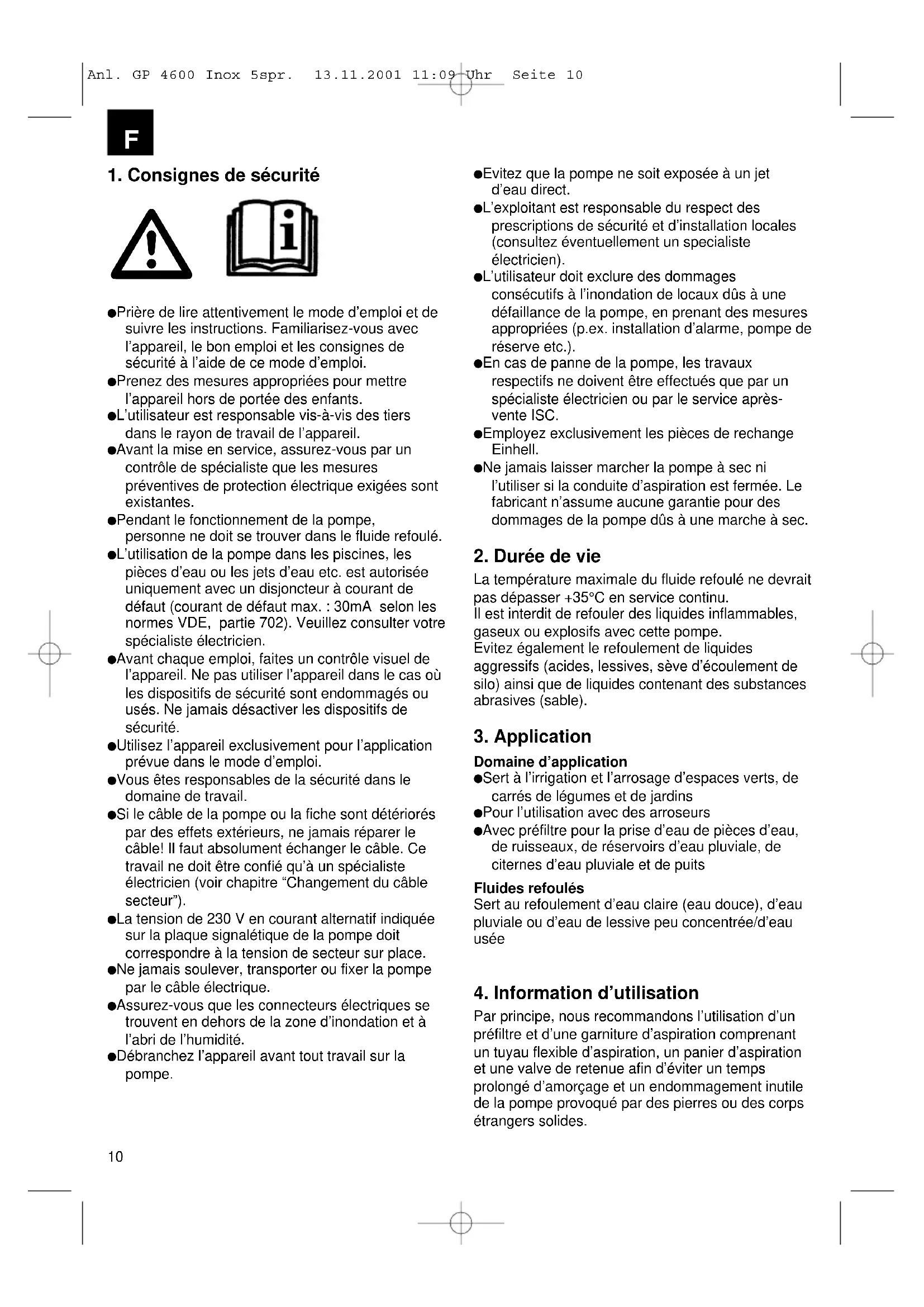

Prière de lire attentivement le mode d’emploi et de suivre les instructions. Familiarisez-vous avec l’appareil, le bon emploi et les consignes de sécurité à l’aide de ce mode d’emploi. Prenez des mesures appropriées pour mettre l’appareil hors de portée des enfants. L’utilisateur est responsable vis-à-vis des tiers dans le rayon de travail de l’appareil. Avant la mise en service, assurez-vous par un contrôle de spécialiste que les mesures préventives de protection électrique exigées sont existantes. Pendant le fonctionnement de la pompe, personne ne doit se trouver dans le fluide refoulé. L’utilisation de la pompe dans les piscines, les pièces d’eau ou les jets d’eau etc. est autorisée uniquement avec un disjoncteur à courant de défaut (courant de défaut max. : 30mA selon les normes VDE, partie 702). Veuillez consulter votre spécialiste électricien. Avant chaque emploi, faites un contrôle visuel de l’appareil. Ne pas utiliser l’appareil dans le cas où les dispositifs de sécurité sont endommagés ou usés. Ne jamais désactiver les dispositifs de sécurité. Utilisez l’appareil exclusivement pour l’application prévue dans le mode d’emploi. Vous êtes responsables de la sécurité dans le domaine de travail. Si le câble de la pompe ou la fiche sont détériorés par des effets extérieurs, ne jamais réparer le câble! Il faut absolument échanger le câble. Ce travail ne doit être confié qu’à un spécialiste électricien (voir chapitre “Changement du câble secteur”). La tension de 230 V en courant alternatif indiquée sur la plaque signalétique de la pompe doit correspondre à la tension de secteur sur place. Ne jamais soulever, transporter ou fixer la pompe par le câble électrique. Assurez-vous que les connecteurs électriques se trouvent en dehors de la zone d’inondation et à l’abri de l’humidité. Débranchez l’appareil avant tout travail sur la pompe. Evitez que la pompe ne soit exposée à un jet d’eau direct. L’exploitant est responsable du respect des prescriptions de sécurité et d’installation locales (consultez éventuellement un specialiste électricien). L’utilisateur doit exclure des dommages consécutifs à l’inondation de locaux dûs à une défaillance de la pompe, en prenant des mesures appropriées (p.ex. installation d’alarme, pompe de réserve etc.). En cas de panne de la pompe, les travaux respectifs ne doivent être effectués que par un spécialiste électricien ou par le service après- vente ISC. Employez exclusivement les pièces de rechange Einhell. Ne jamais laisser marcher la pompe à sec ni l’utiliser si la conduite d’aspiration est fermée. Le fabricant n’assume aucune garantie pour des dommages de la pompe dûs à une marche à sec.

La température maximale du fluide refoulé ne devrait pas dépasser +35°C en service continu. Il est interdit de refouler des liquides inflammables, gaseux ou explosifs avec cette pompe. Evitez également le refoulement de liquides aggressifs (acides, lessives, sève d’écoulement de silo) ainsi que de liquides contenant des substances abrasives (sable).

Domaine d’application Sert à l’irrigation et l’arrosage d’espaces verts, de carrés de légumes et de jardins Pour l’utilisation avec des arroseurs Avec préfiltre pour la prise d’eau de pièces d’eau, de ruisseaux, de réservoirs d’eau pluviale, de citernes d’eau pluviale et de puits Fluides refoulés Sert au refoulement d’eau claire (eau douce), d’eau pluviale ou d’eau de lessive peu concentrée/d’eau usée

4. Information d’utilisation

Par principe, nous recommandons l’utilisation d’un préfiltre et d’une garniture d’aspiration comprenant un tuyau flexible d’aspiration, un panier d’aspiration et une valve de retenue afin d’éviter un temps prolongé d’amorçage et un endommagement inutile de la pompe provoqué par des pierres ou des corps étrangers solides.

Anl. GP 4600 Inox 5spr. 13.11.2001 11:09 Uhr Seite 106. Installation électrique Le raccordement électrique se fait par une prise de courant à contact de protection de 230 V ~ 50 Hz. Protection par fusible: 10 ampères au minimum. La mise en et hors circuit s’effectue au moyen de l’interrupteur incorporé. Le témoin de contrôle dans l’interrupteur s’allume quand le moteur est mis en circuit. Le moteur est protégé contre les surcharges ou contre un blocage par le thermostat incorporé. En cas de surchauffe, le thermostat arrête la pompe automatiquement. Après le refroidissement, la pompe se remet automatiquement en circuit.

7. Conduite d’aspiration

Visser un tuyau flexible d’aspiration (tuyau en plastique d’au moins 3/4” avec renforcement en spirale) directement ou à l’aide d’un raccord fileté sur le raccord d’aspiration (1”IG) de la pompe (voir fig. 1). Le tuyau flexible d’aspiration utilisé devrait être muni d’une soupape d’aspiration. Dans le cas où la soupape d’aspiration ne peut pas être utilisée, il faudrait installer une valve de retenue dans la conduite d’aspiration. Poser la conduite d’aspiration à partir de la prise d’eau vers la pompe en montant. Eviter impérativement la pose de la conduite d’aspiration au-dessus du niveau de la pompe. Les bulles d’air dans la conduite d’aspiration retardent et empêchent le processus d’aspiration. Les conduites d’aspiration et de refoulement doivent être installées de manière à ne pas exercer une pression mécanique sur la pompe. La soupape d’aspiration devrait se trouver profondément dans l’eau de sorte qu’une baisse du niveau d’eau ne provoque pas de marche à vide de la pompe. Une conduite d’aspiration non étanche empêche l’aspiration d’eau à cause de l’aspiration d’air. Eviter l’aspiration de corps étrangers (sable etc.), au besoin, installer un préfiltre.

raccord de la conduite d’aspiration raccord de la conduite de refoulement

5. Caractéristiques techniques:

Royal GP 4600 INOX GP 5300 INOX Tension de secteur: 230V ~ 50 Hz 230V ~ 50 Hz Puissance absorbée: 1300 W 1500 W Débit max. 4600 l/h 5300 l/h Hauteur de refoulement max. 46 m 50 m Pression de refoulement max. 4,6 bar 5,0 bar Hauteur d’aspiration 8 m 8 m Raccord de refoulement et et d’aspiration: 1” IG 1” IG Température d’eau max. 35°C 35°C Niveau de pression acoustique LPA 71 dB(A) 68 dB(A) Niveau de puissance acoustique LWA 81,6 dB(A) 78,6 dB(A) Art.-No.: 41.831.00 41.832.00 Anl. GP 4600 Inox 5spr. 13.11.2001 11:09 Uhr Seite 118. Raccordement de la conduite de refoulement La conduite de refoulement (au moins 3/4”) doit être raccordée directement ou par un raccord fileté sur le raccord de la conduite de refoulement (1”IG) de la pompe. Evidemment vous pouvez utiliser un tuyau de refoulement de 1/2” en employant des raccordements à vis appropriés. L’utilisation d’un tuyau de refoulement plus petit diminue le débit. Pendant le processus d’aspiration, assurer que les organes de fermeture (buses, soupapes etc.) dans la conduite de refoulement sont complètement ouverts de manière à permettre l’échappement libre de l’air dans la conduite d’aspiration.

Placer la pompe sur une surface plane et solide Installer la conduite d’aspiration prête à fonctionner Mise en place de l’installation électrique Remplir de l’eau dans la pompe par le raccord de refoulement Pendant le processus d’aspiration, assurer que les organes de fermeture (buses, soupapes etc.) dans la conduite de refoulement sont complètement ouverts de manière à permettre l’échappement libre de l’air dans la conduite d’aspiration. Selon la hauteur d’aspiration et le volume d’air dans la conduite d’aspiration, le premier processus d’aspiration peut durer env. 0,5 à 5 minutes. En cas de durée prolongée d’aspiration, il faudrait de nouveau remplir de l’eau. Si la pompe est enlevée après l’emploi, il faut impérativement remplir de l’eau avant le nouveau raccordement et la remise en service.

10. Consignes d’entretien

La pompe ne nécessite presque pas d’entretien. Toutefois, nous recommandons un contrôle et un entretien réguliers pour une longue durée de vie. Attention! Avant tout entretien, manoeuvrer la pompe hors tension. A cet effet, retirer la fiche de la pompe de la prise de courant. Avant une non-utilisation prolongée ou la conservation pendant l’hiver, rincer la pompe soigneusement à l’eau, la vider et la ranger dans un endroit sec. En cas de risque de gel, vider complètement la pompe. Après un temps d’arrêt prolongé, vérifier par une courte mise en et hors circuit que le rotor tourne parfaitement. Si la pompe était bouchée, raccorder la conduite de refoulement à la conduite d’eau et retirer le tuyau flexible d’aspiration. Ouvrir la conduite d’eau. Mettre la pompe plusieurs fois en circuit pendant env. deux secondes. De cette façon, les bouchages peuvent être éliminés dans la plupart des cas.

11. Changement du câble secteur

Attention! Débrancher l’appareil! Un câble électrique défectueux ne doit être remplacé que par un spécialiste électricien.

Pas de démarrage Causes Dépannage Pas de tension du réseau Vérifier la tension Roue à aubes est bloquée -Thermostat s’est arrêté Démonter la pompe et la nettoyer Pompe n’aspire pas Causes Dépannage Soupape d’aspiration n’est pas dans l’eau Immerger la soupape d’aspiration Corps de pompe sans eau Remplir de l’eau dans le raccord d’aspiration Air dans la conduite d’aspiration Vérifier l’étanchéité de la conduite d’aspiration Soupape d’aspiration non étanche Nettoyer la soupape d’aspiration Panier d’aspiration (soupape d’aspiration) bouchée Nettoyer le panier d’aspiration Hauteur d’aspiration max. dépassée Vérifier la hauteur d’aspiration Débit insuffisant Causes Dépannage Hauteur d’aspiration trop élevée Vérifier la hauteur d’aspiration Panier d’aspiration sali Nettoyer le panier d’aspiration Niveau d’eau baisse rapidement Placer la soupape d’aspiration plus bas Puissance de la pompe réduite Nettoyer la pompe et remplacer les à cause de substances nocives pièces usées Thermorupteur met la pompe hors circuit Cause Dépannage Moteur surchargé - frottement élevé dû à Démonter la pompe et la nettoyer des corps solides Empêcher l’aspiration de corps solides (filtre) Attention! La pompe ne doit pas marcher à vide.

13. Commande de pièces de rechange

Pour des commandes de pièces de rechange, indiquez les références suivantes:

4. No. de la pièce de rechange de la pièce requise

Nous signalons à votre attention que - conformément à la loi relative à la responsabilité civile du producteur - nous ne pouvons pas être tenus responsables pour des dommages provoqués par nos appareils si ces dommages sont dûs à une réparation mal appropriée ou causés par le fait que, lors d’un remplacement de pièces, les pièces originales Einhell ou d’autres pièces autorisées par nous, n’ont pas été utilisées. Nous ne pouvons pas non plus être rendus responsables des dommages survenus au cours d’une réparation qui n’a pas été effectuée par notre service après-vente ISC. Anl. GP 4600 Inox 5spr. 13.11.2001 11:09 Uhr Seite 131. Veiligheidsvoorschriften
