MANUALE UTENTE IceMaster Ecostyle 3304 CASO

33.4 Insieme della fornitura ed ispezione trasporto ................................................. 56

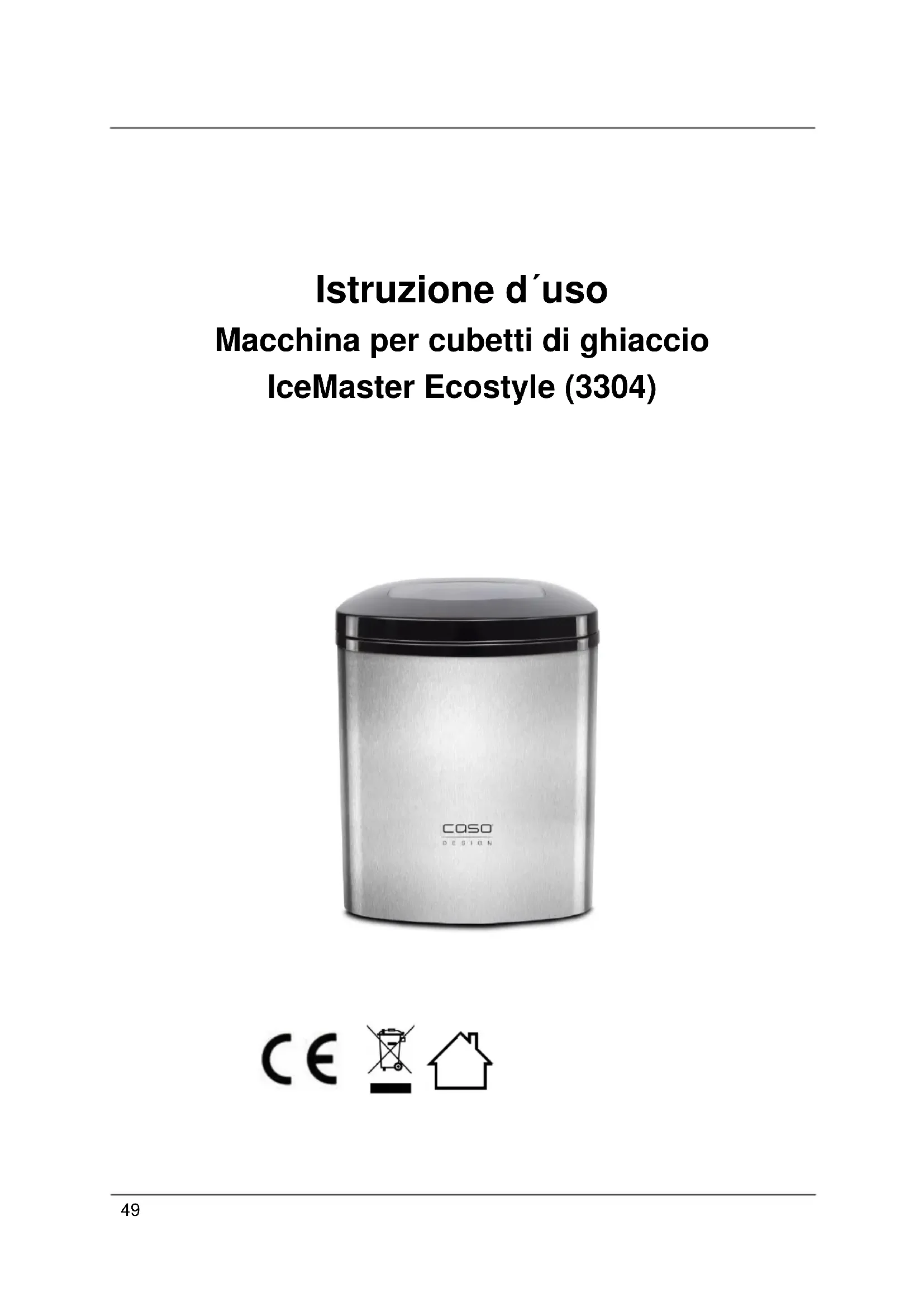

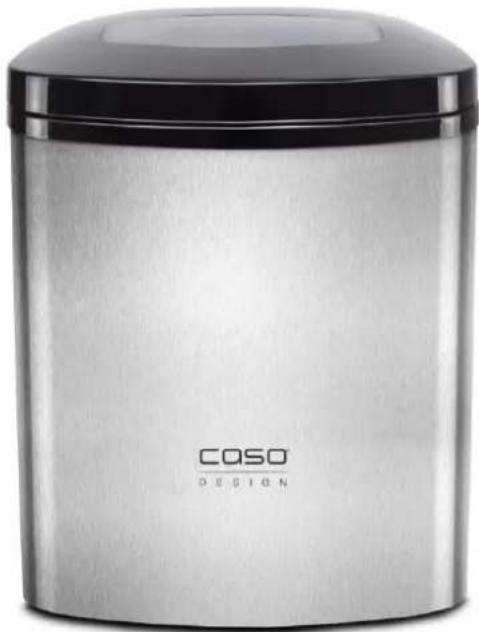

Istruzione d´uso Macchina per cubetti di ghiaccio IceMaster Ecostyle (3304)50 31 Istruzione d´uso

Legga le informazioni qui contenute, affinché acquisti rapidamente familiarità con il suo apparecchio e affinché possa utilizzare appieno le sue funzioni. Il IceMaster Ecostyle Le renderà un buon servizio per molti anni, se lo tratterà e lo curerà in modo adeguato. Ci auguriamo che il suo utilizzo Le procuri molta gioia.

31.2 Informazioni su queste istruzioni d’uso

Queste istruzioni d’uso sono una componente del IceMaster Ecostyle (di seguito chiamato l’apparecchio) e Le fornirà importanti indicazioni per la messa in funzione, la sicurezza, un utilizzo conforme alle disposizioni e per la cura dell’apparecchio. Le istruzioni d'uso devono trovarsi sempre nelle vicinanze dell’apparecchio. Dovranno essere lette ed utilizzate da qualsiasi persona, incaricata con la:

• messa in funzione, • l’utilizzo,

• l'eliminazione di malfunzionamenti e/o • la pulizia dell’apparecchio. Conservi queste istruzioni d'uso e le passi insieme all’apparecchio al successivo proprietario.

31.3 Indicazioni d’avvertenza

Nelle presenti istruzioni d’uso vengono utilizzate le seguenti indicazioni d’avvertenza: Pericolo Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo imminente. Se tale situazione pericolosa non viene evitata, le conseguenze saranno la morte o gravi lesioni. ► Osservare le indicazioni in queste avvertenze, per evitare il pericolo di morte o gravi lesioni di persone. Avviso Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale. Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere la morte o gravi lesioni. ► Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone.51 Attenzione Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale. Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere lesioni leggere o di media entità. ► Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone. Indicazione Un indicazione contrassegna inoltre delle informazioni, che facilitano l’utilizzo della macchina. 32 Sicurezza In questo capitolo riceverà importanti indicazioni sulla sicurezza nell’utilizzo dell’apparecchio. Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte. Un utilizzo inadeguato può però provocare danni a persone e cose.

32.1 Utilizzo conforme alle disposizioni

Questo apparecchio è previsto solo per l’utilizzo in un ambiente domestico, al chiuso produzione di cubetti di ghiaccio. Questo apparecchio è destinato per l’suso domestico e in simili applicazioni, come ad esempio: nelle cucine per impiegati in negozi, uffici e altre aree commerciali;

• nelle proprietà agricole; nelle pensioni bed and breakfast,

• dai clienti in alberghi, motel e altri stabilimenti residenziali. Un altro utilizzo o un utilizzo che vada oltre a ciò è da considerarsi inadeguato. Avviso Pericolo per un utilizzo non conforme alle disposizioni! Dall’apparecchio possono derivare pericoli, nel caso di un utilizzo non conforme alle disposizioni e/o nel caso di un utilizzo differente. ► Utilizzare l’apparecchio esclusivamente in conformità alle disposizioni. ► Rispettare le procedure descritte in queste istruzioni d’uso. Pretese di qualsiasi genere, per danni dovuti ad un utilizzo non conforme alle disposizioni, sono escluse. L'utilizzo avviene a rischio esclusivo dell'operatore.52

32.2 Indicazioni generali di sicurezza

Indicazione Osservi le seguenti indicazioni di sicurezza per un utilizzo sicuro dell'apparecchio: ► Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni, se sono sorvegliati o istruiti sull'uso sicuro dell’apparecchio e hanno compreso i rischi che ne derivano. Non fare giocare i bambini con l'apparecchio. ► La pulizia e la manutenzione utente non devono essere eseguite da bambini, eccetto questi hanno l'età di 8 anni o maggiore e che vengano sorvegliati. ► Tenere lontano dai bambini di età inferiore a 8 anni l’apparecchio e il suo cavo di alimentazione. ► L’apparecchio può essere utilizzato da persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e/o conoscenza se sono sorvegliate o istruite sull'uso sicuro dell'apparecchiatura e hanno compreso i rischi che ne derivano. ► Controlli prima dell'utilizzo, che l’apparecchio non presenti danni esterni. Non metta in funzione un apparecchio danneggiato. ► In caso di danni dei cavi di connessione, sarà necessario far installare un nuovo cavo di connessione da un tecnico autorizzato. ► Persone che a causa delle loro capacità fisiche, mentali o motoriche non dovessero essere in grado di utilizzare l'apparecchio in modo sicuro, dovranno utilizzare l'apparecchio soltanto sotto la supervisione o l'indicazione di una persona responsabile.53 Indicazione ► Consenta l’utilizzo dell’apparecchio ai bambini solo se sono supervisionati. ► Riparazioni dovranno essere eseguiti soltanto da personale specializzato e qualificato, addestrato dal produttore. Con riparazioni inadeguate possono verificarsi pericoli per l’utilizzatore. ► Una riparazione dell’apparecchio durante il periodo di garanzia dovrà essere effettuata soltanto da un servizio Clienti autorizzato dal produttore, altrimenti decade ogni diritto di garanzia per danni che ne conseguono. ► Componenti difettosi dovranno essere sostituiti soltanto da pezzi di ricambio originali. Solo con questi pezzi vi è la garanzia, che i requisiti di sicurezza siano soddisfatti. ► Per produrre i cubetti di ghiaccio, utilizzare solamente acqua e nessun altro liquido. ► Non ribaltare o mettere in obliquo la macchina. ► Utilizzare la macchina per cubetti di ghiaccio, solo a temperatura ambiente e non all'esterno. ► Utilizzare solo acqua potabile. ► Prima di rottamare l'apparecchiatura, rimuovere il coperchio per evitare che i bambini sono intrappolati all'interno.

32.3 Pericolo d’incendio/ Pericolo a causa di materiali

combustibili. Pericolo Pericolo d’incendio/ Pericolo a causa di materiali combustibili. ► Non conservare sostanze esplosive, come bombolette spray con propellenti infiammabili in questa unità.54 Pericolo ► Il propellente all'interno dell'unità è combustibile. Lo smaltimento di questo materiale infiammabile deve essere conforme alle normative nazionali. ► Non coprire e non ostruire le feritoie di ventilazione dell’apparecchio. ► Non utilizzare utensili meccanici o altri mezzi per accelerare la produzione dei cubetti di ghiaccio per mezzo dell’apparecchio. ► Non utilizzare nessun apparecchio elettrico all interno dell apparecchio. ► Non danneggiare il circuito di raffreddamento.

32.4 Pericolo dovuto a corrente elettrica

Pericolo Pericolo di vita dovuto a corrente elettrica! In caso di contatto con cavi o componenti sotto tensione, sussiste pericolo di vita. Di seguito osservi le indicazioni di sicurezza per evitare il pericolo dovuto alla corrente elettrica: ► In caso di danni dei cavi di connessione, sarà necessario far installare un cavo di connessione speciale da un tecnico autorizzato dal produttore. ► Non azioni l'apparecchio, quando il suo cavo elettrico o la sua spina sono danneggiati, se non lavora in modo adeguato o se è danneggiato o è stato fatto cadere. Quando il cavo elettrico è danneggiato, dovrà essere sostituito dal produttore o dalla sua agenzia di servizio o da una persona simile, qualificata, per evitare pericoli.55 Pericolo ► Non apra in nessun caso il contenitore dell’apparecchio. Se si toccano connessioni sotto tensione e se viene modificata la struttura elettrica e meccanica, sussiste il pericolo di scossa elettrica. Inoltre possono verificarsi malfunzionamenti dell’apparecchio. 33 Messa in funzione In questo capitolo riceverà indicazioni importanti sulla messa in funzione dell’apparecchio. Osservi le indicazioni per evitare pericoli e danni.

33.1 Indicazioni di sicurezza

Avviso Con la messa in funzione dell’apparecchio possono verificarsi lesioni a persone e danni alle cose! Di seguito osservi le indicazioni di sicurezza per evitare i pericoli: ► Materiali d’imballaggio non dovranno essere utilizzati come giocattoli. Sussiste il pericolo di soffocamento.

33.2 Limitazione della responsabilità

Tutte le informazioni tecniche, tutti i dati e le indicazioni per l’installazione, il funzionamento e la cura, contenute in queste istruzioni d’uso, corrispondono all’ultimo stato dell’arte al momento della messa in stampa e sono forniti in considerazione delle nostre attuali esperienze e conoscenze, secondo scienza e coscienza. Dalle indicazioni, le figure e le descrizioni in queste istruzioni d’uso non possono derivare pretese di nessun tipo. Il produttore non assume alcuna responsabilità per danni dovuti:

• Alla mancata osservanza delle istruzioni d’uso

• All’utilizzo non conforme alle disposizioni

• A riparazioni inadeguate • A modifiche tecniche, modifiche dell'apparecchio

• All’utilizzo di pezzi di ricambio non autorizzati Non è consigliabile apportare modifiche dell'apparecchio, le quali non sono coperte da garanzia. Le traduzioni avvengono secondo scienza e coscienza. Non assumiamo alcuna responsabilità per errori nella traduzione, nemmeno in quei casi in cui la traduzione è stata effettuata da noi o su nostro incarico. Soltanto il testo originale in tedesco sarà vincolante.56

33.3 Tutela dei diritti d’autore

Questo documento è coperto dalla tutela per i diritti d’autore. La Braukmann GmbH si riserva tutti i diritti, anche quelli della riproduzione fotomeccanica, della riproduzione e diffusione mediante particolari procedure (per esempio mediante l'elaborazione dati, supporto dati e reti di dati) anche parziale. Ci si riserva il diritto di effettuare modifiche tecniche e nel contenuto.

33.4 Insieme della fornitura ed ispezione trasporto

Il Ice Master Ecostyle viene fornito standard con le seguenti componenti:

• Ice Master Ecostyle • Cestello ghiaccio

• Paletta del ghiaccio • Istruzioni d’uso Indicazione ► Controlli che la fornitura sia completa e non presenti danni visibili. ► Segnali immediatamente al spedizioniere, all’assicurazione e al fornitore una fornitura incompleta o danni dovuti ad un imballaggio insufficiente o al trasporto.

Per disimballare l'apparecchio procedere come segue:

• Rimuovere l'apparecchio dal cartone e togliere sia il materiale d'imballaggio interno che quello esterno.

• Rimuovere il nastro adesivo che fissa sia la paletta che il cestello del ghiaccio.

• Prima di utilizzare la macchina per la prima volta, pulire accuratamente il serbatoio dell'acqua e il cestello del ghiaccio nonché la paletta del ghiaccio. (Vedi il capitolo Pulizia e cura)

• Sciacquare l'interno della macchina con acqua. Aprire lo scarico acqua sul lato anteriore della macchina per scaricare l'acqua dalla macchina.

33.6 Smaltimento dell’involucro

L’involucro protegge l’apparecchio da danni dovuti al trasporto. I materiali per l'imballaggio sono stati selezionati in considerazione dell'ambiente e della tecnica di smaltimento e sono quindi riciclabili. Ricondurre l’imballaggio nel circuito materiali permette di risparmiare sulle materie prime e riduce la produzione di rifiuti. Smaltisca i materiali per l'imballaggio, che non sono più necessari, nei punti di raccolta presso le “aree ecologiche” per il sistema di riciclo. Indicazione ► Conservi, se possibile, l'imballaggio originale durante il periodo di garanzia, per poter reimballare adeguatamente l’apparecchio, in caso di necessità.57

33.7 Requisiti del luogo di posizionamento

Per un funzionamento sicuro privo di errori dell’apparecchio, il punto di posizionamento dovrà soddisfare i seguenti presupposti:

• L'apparecchio deve appoggiare su un supporto resistente, piatto, piano e resistente all’acqua con una portata sufficiente per la macchina.

• Non sottoporre l'apparecchio a radiazioni dirette del sole.

• Scelga il luogo di posizionamento in modo tale, che i bambini non possano raggiungere le superfici calde dell'apparecchio.

• L’apparecchio non è previsto per il montaggio in una parete o in un armadio a muro.

• Non posizioni l’apparecchio in un ambiente caldo, bagnato o molto umido o nelle vicinanze di materiale infiammabile.

• L'apparecchio necessita una sufficiente aerazione per un funzionamento corretto. Lasci 10 cm di spazio su tutti i lati.

• AVVISO: Non chiudere le aperture di ventilazione nell'alloggiamento dell'apparecchio.

• Non elimini i piedini dell’apparecchio.

• La presa dovrà essere facilmente accessibile, in modo tale che il cavo elettrico possa essere facilmente estratto, in casi d'emergenza.

• Il montaggio di questo apparecchio in luoghi di posizionamento non stazionari (per esempio navi) dovrà essere effettuato esclusivamente da aziende/persone specializzate, se i presupposti per un utilizzo conforme alla sicurezza dell'apparecchio sono dati.

33.8 Connessione elettrica

Per un funzionamento sicuro e privo di errori dell’apparecchio, bisognerà considerare le seguenti indicazioni durante la connessione elettrica.

• Prima di connettere l’apparecchio, confronti i dati di connessione (tensione e frequenza) sulla targhetta di omologazione con quelli della rete elettrica. Questi dati dovranno corrispondere, affinché non si verifichino danni sull’apparecchio. In caso di dubbi, chieda il suo tecnico elettricista specializzato.

• La spina dovrà essere assicurata mediante un interruttore di protezione 16°.

• La connessione dell’apparecchio alla rete elettrica dovrà avvenire al con una prolunga lunga al massimo 3 metri, srotolata con una sezione di 1,5 mm2. L’utilizzo di prese multiple o di ciabatte è vietato a causa del pericolo d’incendio collegato all’uso di queste.

• Ci si assicuri che il cavo elettrico non sia danneggiato e che non venga posato sotto il Ice Master o sopra superfici calde o dai bordi taglienti.58

• La sicurezza elettrica dell’apparecchio viene garantita solo se ci si connette ad un conduttore di terra installato in conformità alle disposizioni. Il funzionamento con una presa senza conduttore di terra è vietato. In caso di dubbio, faccia controllare l’installazione di casa mediante un tecnico elettricista specializzato. Il produttore non può essere considerato responsabile per danni, provocati da una conduttura di terra mancante o interrotta. 34 Funzione In questo capitolo ricevete importanti indicazioni riguardo al funzionamento dell'apparecchio.

1 Scarico acqua con tappo di silicone (tirare da dentro) 2 Serbatoio acqua 3 Compressore 4 Cavo di alimentazione 5 Coperchio 6 Finestrino 7 Copertura scatola 8 Spia di controllo (ghiaccio pieno) 9 Vaschetta acqua 10 Evaporatore 11 Spintore ghiaccio 12 Cestello ghiaccio 13 MIN = quantità minima dell'acqua 14 MAX = quantità massima dell'acqua 15 Paletta del ghiaccio

34.1 Targhetta di omologazione

La targhetta di omologazione con i dati di connessione e di potenza, si trova sul lato posteriore dell'apparecchio.59 35 Costruzione e funzione In questo capitolo riceverà indicazioni importanti sulla costruzione e sulla funzione dell’apparecchio. AVVISO ► Non lasciare l'apparecchio incustodito durante il funzionamento di intervenire rapidamente in caso di pericolo.

35.1 Spiegazione dei tasti

ON/OFF = interruttore di on/off ICE FULL = indicatore ghiaccio (cestello del ghiaccio pieno) ICE= lampeggia, quando l'apparecchio è acceso; è acceso, quando l'apparecchio lavora ADD WATER = riempire acqua nel serbatoio dell'acqua

INDICAZIONE ► Attendere min 24 ora prima di accendere l'apparecchio. Questo tempo è richiesto affinché il refrigerante possa depositarsi.

• Aprire il coperchio della macchina e rimuovere il cestello del ghiaccio.

• Verificare se il tappo di silicone è infilato correttamente nello scarico dell'acqua.

• Riempire acqua nel serbatoio dell'acqua. Osservare a ciò il livello massimo e minimo di riempimento. Chiudere il coperchio dell'apparecchio.

• Azionare l'interruttore di ON/OFF per avviare la produzione del ghiaccio.

• In funzione della temperatura dell'acqua e dell'ambiente, un ciclo di produzione dei cubetti di ghiaccio dura da 6 a 13 minuti.

• La macchina per ghiaccio si arresta automaticamente se la pompa dell'acqua non può più aspirare acqua e viene emesso un segnale acustico.

• Si accende la lampadina per l'alimentazione acqua (ADD WATER). Premere l'interruttore di ON/OFF e rabboccare dell'acqua.

• La macchina del ghiaccio si arresta quando il cestello è pieno. In questo caso si accende la lampadina per l'indicazione ghiaccio (ICE FULL) e viene emesso un segnale acustico.

• Scaricare l'acqua se la macchina non viene più utilizzata. Immagazzinare la macchina sempre senza acqua nel serbatoio. CAUTELA ► Per evitare germi di malattie cambiare ogni 24 ore l'acqua del serbatoio.60 36 Pulizia e cura In questo capitolo riceverà indicazioni importanti sulla pulizia e la cura dell’apparecchio. Osservi le indicazioni per evitare danni dovuti ad una erronea pulizia dell’apparecchio e per assicurare un funzionamento senza inconvenienti.

36.1 Avvertenze di sicurezza

CAUTELA Prima di iniziare la pulizia della macchina, osservare le avvertenze di sicurezza seguenti: ► Rinnovare l'acqua del serbatoio ogni 24 ore. Solo così potete ottenere il massimo standard di igiene possibile. ► Prima di eseguire la pulizia, spegnere l'apparecchio e staccare la spina dalla presa. ► Utilizzare un panno morbido per la pulizia dell'apparecchio. ► Non pulire la macchina per ghiaccio con prodotti di pulizia infiammabili. ► Se la macchina non è stata utilizzata a lungo, pulirla accuratamente prima di usarla di nuovo.

36.2 Pulizia al primo utilizzo

• Rimuovere il cestello del ghiaccio.

• Pulire gli accessori con un detergente un poco diluito, acqua calda e panno morbido.

• Infine sciacquare l'interno della macchina con acqua tiepida. Scaricare l'acqua, aprendo lo scarico dell'acqua.

• Pulire l'esterno della macchina con un panno morbido e acqua tiepida. 37 Eliminazione malfunzionamenti In questo capitolo riceverà indicazioni importanti sulla localizzazione di malfunzionamenti e sulla loro eliminazione. Osservi le indicazioni per evitare pericoli e danni.

37.1 Avvertenze di sicurezza

CAUTELA ► Le riparazioni sugli apparecchi elettrici possono essere eseguite solo da personale specializzato che è stato addestrato dal fabbricante. ► Attraverso riparazioni eseguite non a regola d'arte potrebbero crearsi notevoli pericoli per l'utente e danni dell'apparecchio.61

37.2 Cause malfunzionamenti e risoluzione

Errore Causa possibile Rimedio La lampadina „add water“ è accesa Troppo poca acqua nel serbatoio. Premere l'interruttore di ON/OFF e rabboccare dell'acqua. La lampadina „ice full“ è accesa Il cestello con il ghiaccio è pieno Prelevare il ghiaccio dal cestello. I cubetti di ghiaccio s'incollano tra loro Il ciclo per la produzione del ghiaccio è troppo lungo Fermare la macchina per cubetti di ghiaccio e riavviarla solo quando i cubetti si sono sciolti. La temperatura dell'acqua nel serbatoio è troppo bassa Prelevare l'acqua. La temperatura raccomandata dell'acqua deve essere tra 8 e 32 °C. Il ciclo funziona normalmente, però non viene prodotto nessun ghiaccio La temperatura ambiente o la temperatura dell'acqua nel serbatoio è troppo alta La temperatura raccomandata dell'ambiente deve essere tra 5 e 40 °C. La temperatura raccomandata dell'acqua deve essere tra 8 e 32 °C. Nel serbatoio del refrigerante vi è contenuto troppo poco refrigerante oppure parte dell'elettronica è difettosa. Rivolgersi al servizio di assistenza clienti. CAUTELA ► Rivolgersi al servizio di assistenza clienti, se i passi sopra menzionati non risolvono il problema. 38 Smaltimento dell’apparecchio obsoleto Apparecchi elettrici ed elettronici obsoleti contengono spesso ancora materiali preziosi. Essi contengono però anche sostanze nocive, che erano necessarie per il loro funzionamento e la loro sicurezza. Questi possono nuocere alla salute umana o all’ambiente se vengono gettati tra i rifiuti non riciclabili o in caso di un trattamento errato. Per questo eviti assolutamente di gettare il suo apparecchio obsoleto nella spazzatura non riciclabile. Indicazione ► Si serva dell'area ecologica realizzata nel suo comune di residenza, per la consegna ed il riciclo di apparecchi elettrici o elettronici obsoleti. Si informi eventualmente presso il Suo comune, il Suo servizio di nettezza urbana o presso il suo rivenditore.62 Indicazione ► Si assicuri, che il suo apparecchio obsoleto venga stoccato a prova di bambini, fino al momento della sua rimozione. ► Il propellente all'interno dell'unità è combustibile. Lo smaltimento di questo materiale infiammabile deve essere conforme alle normative nazionali. 39 Garanzia A partire dalla data di vendita assumiamo per questo prodotto una garanzia di 24 mesi per difetti, riconducibili ad errori di fabbricazione o nelle materie prime. Ciò non ha alcuna influenza sulle sue pretese di garanzia di legge in conformità al §439 e seguenti del BGB-E. Non contenute nella garanzia sono i danni, che si sono verificati a causa di un trattamento o un impiego inadeguato, così come i danni, che compromettono solo lievemente il funzionamento o il valore dell’apparecchio. Inoltre si escludono dalle pretese di garanzia pezzi d'usura, danni dovuti al trasporto, fin tanto questi non siano imputabili alla nostra responsabilità, così come danni, che sono riconducibili a riparazioni non eseguiti da noi. Questo apparecchio è stato realizzato per un utilizzo in ambito privato (impiego domestico) ed è stato realizzato con una potenza adeguata. Un eventuale utilizzo di tipo commerciale è assoggettabile alla garanzia, solo fintanto il suo utilizzo possa essere confrontato con quello in ambito privato. Non è previsto per un uso che vada oltre questo tipo di utilizzo commerciale. In caso di reclami giustificati, saremo liberi di scegliere se riparare l’apparecchio o se è il caso di sostituirlo con uno privo di malfunzionamenti. Malfunzionamenti aperti dovranno essere comunicati entro 14 giorni dalla fornitura. Altre pretese sono escluse. Per far valere una pretesa di garanzia, La preghiamo di mettersi in contatto con noi, prima di reinviarci l’apparecchio (sempre con scontrino d’acquisto!). 40 Dati tecnici Apparecchio Macchina per cubetti di ghiaccio Nome IceMaster Ecostyle N. articolo
