43901 - Convertitore audio/video Lindy - Manuale utente e istruzioni gratuiti

Marca	Lindy
Modello	43901
Categoria	Convertitore audio/video
Tipo di prodotto	Adattatore Thunderbolt 3 a Dual DisplayPort
Ingresso	Thunderbolt 3 USB Type-C maschio
Uscite	2x DisplayPort femmina
Risoluzioni massime	4K 4096 x 2160 @ 60 Hz (monitor singolo); 5K 5120 x 2880 (doppia uscita su schermo 5K compatibile)
Chipset	TPS65983
Alimentazione	Alimentato dal bus Thunderbolt 3
Compatibilità	Computer dotati di porta Thunderbolt 3
Contenuto della confezione	Adattatore, manuale d'uso
Installazione	Plug & Play dopo autenticazione Intel Thunderbolt 3 e eventuale aggiornamento del firmware
Configurazione multi-schermo	Supporta due schermi 4K o uno schermo 5K (tramite le due porte DisplayPort)
Lunghezza del cavo consigliata	2 m massimo per la risoluzione 4K a 60 Hz
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Sicurezza	Utilizzare in un ambiente asciutto e temperato; evitare urti
Informazioni generali	Adattatore compatto e portatile, ideale per stazioni di lavoro mobili

Domande frequenti - 43901 Lindy

Che tipo di computer è compatibile con questo adattatore?

Questo adattatore è compatibile con qualsiasi computer dotato di porta Thunderbolt 3. Assicurati che il tuo sistema supporti Thunderbolt 3 e che i driver siano aggiornati.

Posso usare questo adattatore con una porta USB-C standard?

No, questo adattatore richiede una porta Thunderbolt 3. Una porta USB-C standard non fornisce la larghezza di banda necessaria per le risoluzioni 4K/5K tramite DisplayPort.

Quali risoluzioni e frequenze di visualizzazione sono supportate?

Supporta fino a 4K 4096 x 2160 a 60 Hz su un singolo monitor, o 5K 5120 x 2880 se colleghi entrambe le porte DisplayPort a un monitor 5K compatibile.

Come configurare un doppio schermo?

Collega l'adattatore alla porta Thunderbolt 3 del tuo computer, poi connetti due cavi DisplayPort (max 2 m) dall'adattatore ai tuoi monitor. Accendi gli schermi; il tuo sistema li rileverà come due schermi individuali.

Come usare un singolo monitor 5K?

Collega l'adattatore al tuo computer e usa due cavi DisplayPort (max 2 m) per collegare le due porte di uscita ai due ingressi del monitor 5K. Il tuo computer riconoscerà un singolo schermo 5K.

Devo aggiornare il firmware?

Si consiglia di installare l'ultima versione del software Intel Thunderbolt e di aggiornare il firmware del tuo controller Thunderbolt 3 tramite il sito del produttore per garantire compatibilità e prestazioni ottimali.

Perché il mio computer non rileva l'adattatore?

Verifica che il tuo computer supporti Thunderbolt 3, che i driver e il firmware siano aggiornati, e che l'adattatore sia correttamente collegato. Potrebbe essere necessario autorizzare il dispositivo tramite il software Thunderbolt (clic destro sull'icona nella barra delle applicazioni).

Quale lunghezza del cavo DisplayPort è consigliata?

Per una risoluzione 4K a 60 Hz, usa cavi DisplayPort di massimo 2 metri. Oltre, la qualità del segnale potrebbe degradarsi.

L'adattatore ha bisogno di un'alimentazione esterna?

No, l'adattatore è alimentato dal bus Thunderbolt 3. Nessuna alimentazione esterna è necessaria.

È compatibile con macOS?

Sì, è compatibile con i Mac dotati di porte Thunderbolt 3. Si applicano gli stessi passaggi di installazione e autorizzazione. Assicurati che il tuo macOS sia aggiornato.

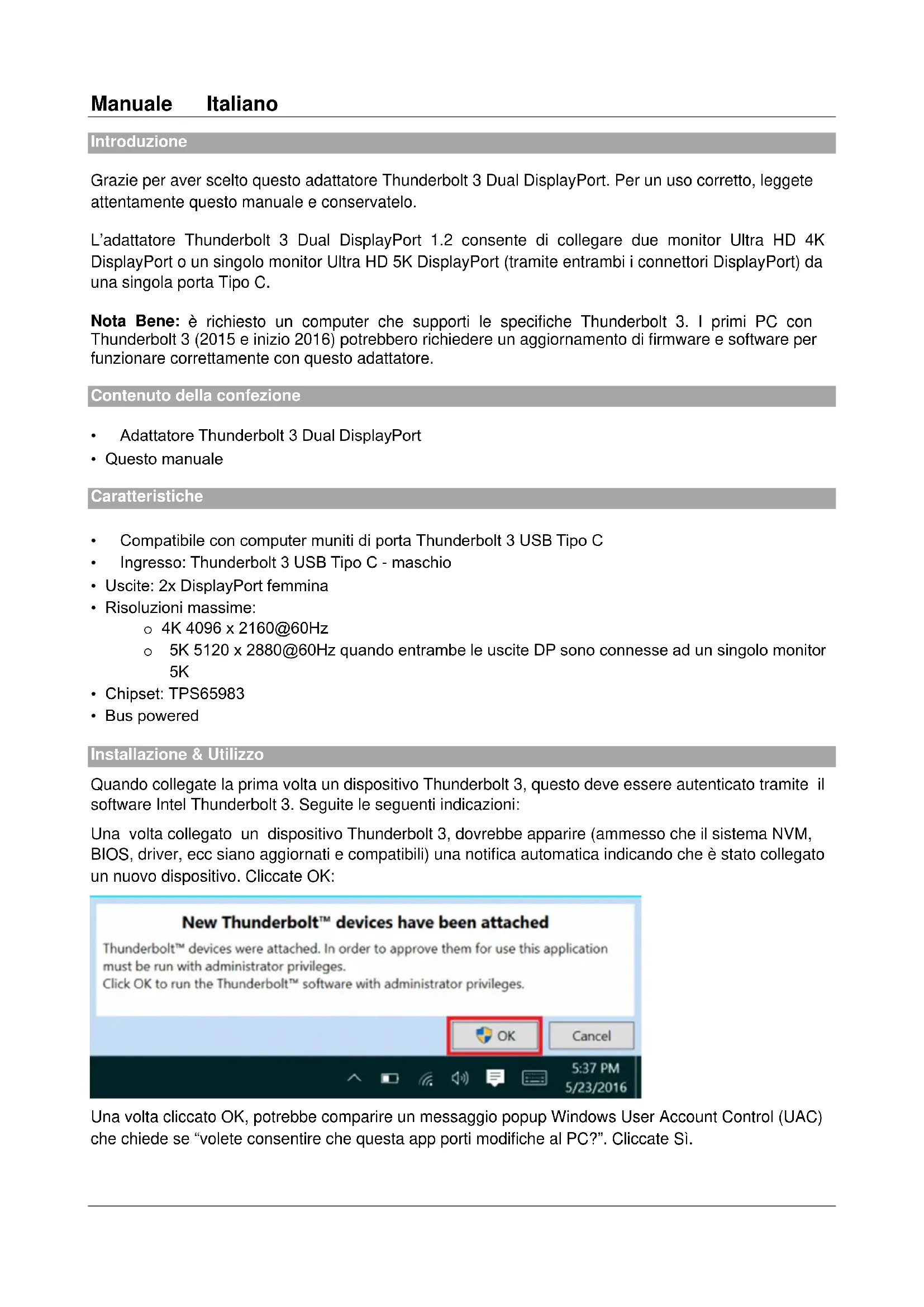

MANUALE UTENTE 43901 Lindy

Grazie per aver scelto quello adattatore Thunderbolt 3 Dual DisplayPort. Per un uso corretto, leggete attendamente quello manuale e conservatelo.

L'adattatore Thunderbolt 3 Dual DisplayPort 1.2 consente di collegare due monitor Ultra HD 4K DisplayPort o un singolo monitor Ultra HD 5K DisplayPort (tramite entrambi i connettori DisplayPort) da una singola porta Tipo C.

Nota Bene: è richiesto un computer che supporti le specifiche Thunderbolt 3. I primi PC con Thunderbolt 3 (2015 e inizio 2016) potrebbero richiedere un aggiornamento di firmware e software per funzionare correttamente con questo adattatore.

Contenuto della confezione

• Adattatore Thunderbolt 3 Dual DisplayPort
• Questo manuale

Caratteristiche

• Compatible con computer muniti di porta Thunderbolt 3 USB Tipo C
• Ingresso: Thunderbolt 3 USB Tipo C - maschio
• Uscite: 2x DisplayPort femmina
  Risoluzioni massime:

4K 4096 x 2160@60Hz
5K 5120 x 2880@60Hz quando entrambé le uscite DP sono connesse ad un singolo monitor 5K

Installazione & Utilizzo

Quando collegiate la prima volta un dispositivo Thunderbolt 3, quello delve essere autenticato tramite il software Intel Thunderbolt 3. Seguite le seguentiindicazioni:

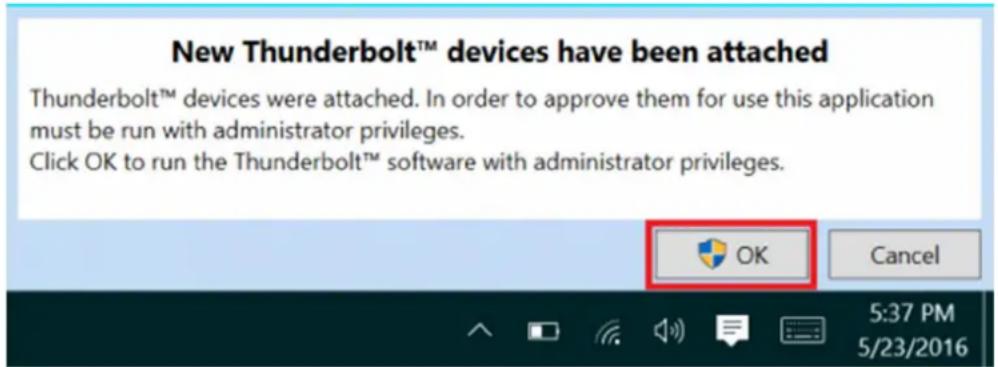

Una volta collegato un dispositivo Thunderbolt 3, dovrebbe apparire (ammesso che ilsystema NVM, BIOS, driver, ecc siano aggiornati e compatibili) una notifica automaticaindicando che è stato collegato un nuovo dispositivo. Cliccate OK:

Una volta cliccato OK, potrebbe comparire un messaggio popup Windows User Account Control (UAC) che chiede se "volete consentire che esta app porti modifiche al PC?". Cliccate Si.

Si aprirà una finestra dove potrete confermare il dispositivo Thunderbolt 3 collegato. Cliccate sul menu a tendina dove dice "Non connettere" e selezionate "Connettere sempre". Poi cliccate OK.

Identificazione NVM:

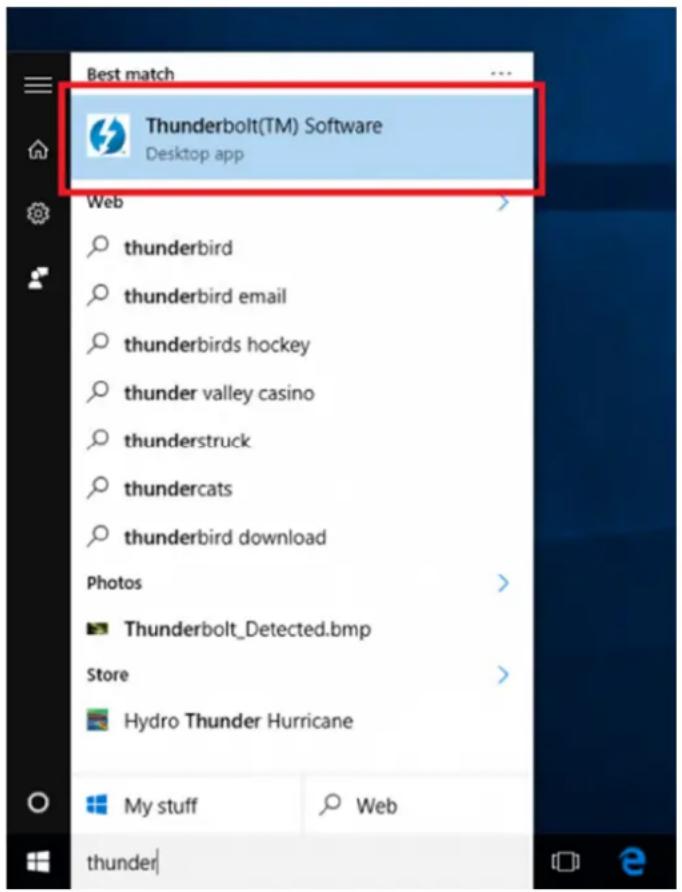

Per capire quale versione di firmware NVM è presente nel vostoistema, per prima casa assicuratevi di aver e l'ultima versione di software Thunderbolt che può variar a seconda del sistema su cui lavorate. Potete scaricarlo dal site relativo al vostoistema. Una volta installato potete aprir il software Thunderbolt cercandolo dal menu Start:

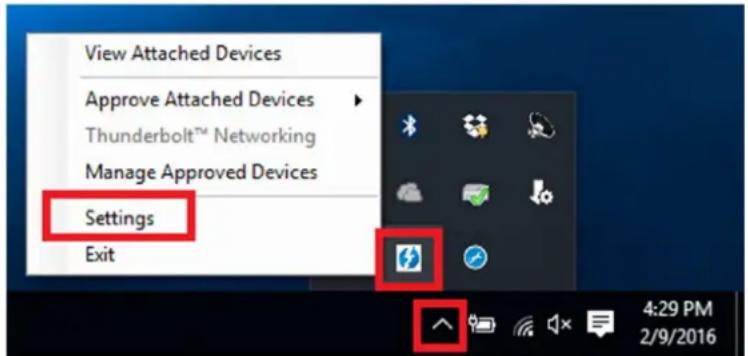

Una volta aperto potete trovare l'icona del programma nella barra diSYSTEMA. Potrebbe essere necessario espandere la sezione (icona freccia in sù) per migliorare tutti i programmi in esecuzione quindi cliccate col tasto destro sull'icona Thunderbolt e selezionate Impostazioni:

Cliccate su Dettagli per trovare tutte le informazioni sul software Thunderbolt e sul controller. Se non collegate un dispositivo Thunderbolt alsystema, non è possible reperire le informazioni riguardanti il firmware NVM.

Dual Display

1. Accendete il computer e collegate il connettore Thunderbolt Tipo C dell'adattatore ad una porta Thunderbolt 3.
2. Collegate l'adattatore a dei monitor DisplayPort utilizzando dei cavi standard DisplayPort Maschio/Maschio (non inclusi). Se lavorate a risoluzioni 4K 60Hz consigliamo l'utilizzo di cavi lunghi al massimo 2m
3. Accendete i monitor, il computer li riconoscera come due monitor separati che possono essere configurati dalle impostazioni della scheda grafica.

Monitor singolo 5K

1. Accendete il computer e collegate il connettore Thunderbolt Tipo C dell'adattatore ad una porta Thunderbolt 3.
2. Collegate l'adattatore al monitor 5K utilizzato dei cavi standard DisplayPort Maschio/Maschio (non inclusi). Consigliamo l'utilizzo di cavi lunghi al massimo 2m
3. Accendete il monitor, il computer lo riconoscerà e potrè essere configurator dale impostazioni della scheda grafica.

CE Certification

Nel 2006 l'unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed elettronici. Non è più consentito simplicamente gettare queste apparecchiature, devono essere riciclate. Ogni stato membrano dell'EU hatramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico.

Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
