MANUALE UTENTE AIrwolf Raven Breitling

Criterio generale per l'uso del cronografo 73-74

Sincronizzazione dell'indicazione analogica e digitale 75

Regolazione dell'ora (TIME) 76

Allarme-sveglia (AL) 76-77

Calendario (DATE) 77-78

Cronografo (CHR) 78-81

Conto alla rovescia (timer) (TM) 82-83

Secondo fuso orario (T2) 83-84

Allarme-sveglia del secondo fuso orario (AL2) 84-85

Conferme sonore, scelta della lingua (TOM\L) 87-88

Lunetta con rosa dei venti 89

Indicatore del prossimo esaurimento della pila 89

Manutenzione 90-92

IL SUO CRONOMETRO BREITLING

Un cronometro è una strumento orario di alta precisione che ha superato con successo tutte le prove imposte dal Controllo Ufficiale Svizzero dei Cronometri (COSC), un ente neutrale e indipendente che sottopone a test individuali ogni movimento in base alla normativa in vigore.

La prova di certificazione per i cronometri da polso muniti di oscillatore a quarzo consiste nel tenere sotto osservazione ogni movimento per 11 giorni e 11 notti, in varie posizioni e a 3 diverse temperature (8°C, 23°C, 38°C). Per ottenere il titolo di cronometro le prestazioni di un movimento devono rispettare 7 criteri precisi, fra cui uno scarto di marcia contenuto entro ±0.07 secondi al giorno, pari a una precisione annua di ±25 secondi. Lo scarto di marcia del calibro SUPERQUARTZ™ di cui è dotato il Suo BREITLING è di soli ±15 secondi all'anno, nettamente al di sotto dei limiti imposti dal COSC.

Il «cronometro» non va confuso con il «cronografo», un orologio complicato munito di un meccanismo aggiuntivo che permette di misurare la durata di un avvenimento. Un cronografo non possiede necessariamente il certificato di cronometro, mentre invece tutti i cronografi BRETTUNG possiedono l'ambitissimo titolo di cronometro.

Criterio generale per l'uso del cronografo

Per selezionare le diverse funzioni di cui è dotato questo orologio, ruotare semplicemente la corona, la quale può assumere due posizioni: neutra (1), cioè premuta contro la cassa, oppure estratta (2).

(1)

Quando la corona è in posizione neutra, basta ruotarla per passare da una funzione all'altra. La corona può ruotare in avanti (in senso orario) o all'indietro (in senso antiorario).

Una breve pressione sulla corona illumina le due indicazioni digitali per circa 6 secondi. La lancetta dei secondi si ferma momentaneamente per risparmiare energia.

N.B. Il tipo di illuminazione adottato è compatibile con l'uso di binocolo per la visione notturna.

L'orologio ha due pulsanti (A e B), i quali agiscono in modo diverso a seconda della funzione selezionata. In base all'operazione che si intende effettuare, bisogna esercitare:

una pressione breve

oppure

una pressione lunga (2-3 secondi).

Pulsante A: selezione delle funzioni speciali AM/PM, ON/OFF, START/STOP.

Corona: premendo la corona si illumina il display, e ruotandola in posizione 1 si selezionano le funzioni. Ruotandola invece in posizione 2, si regolano le funzioni o si sceglie una lingua diversa a ogni rotazione.

Pulsante B: selezione dei digit per regolare H-MIN-SEC, per avere conferme sonore o per verificare la suoneria.

SELEZIONE E REGOLAZIONE DELLE FUNZIONI

1. Sincronizzazione dell'indicazione analogica e digitale

L'ora indicata col sistema analogico (ossia mediante lancette) e l'ora indicata dal display digitale devono essere perfettamente sincronizzate. In caso di mancata sincronizzazione (p. es. quando si sostituisce la pila, o se l'orologio subisce un urto), per coordinare l'indicazione analogica (lancette) con l'indicazione digitale si procede nel modo seguente:

Selezionare la posizione neutra, poi estrarre la corona portandola in posizione 2.

Premere brevemente il pulsante B: le ore, i minuti e i secondi (H, MIN e SEC) lampeggiano.

La sincronizzazione di H, MIN e SEC analogici (lancette) si effettua ruotando la corona. N.B. I SEC avanzano solo in senso orario. Risospingere la corona in posizione 1.

2. Regolazione dell'ora

Selezionare la funzione TIME, poi estrarre la corona portandola in posizione 2.

L'ora può essere indicata in due modi — 24H oppure AM/PM — premendo brevemente il pulsante A. Nel modo AM/PM l'indicazione del display superiore può essere eliminata premendo il pulsante A.

Premendo brevemente il pulsante B, le ore, i minuti e i secondi (H, MIN e SEC) lampeggiano in successione.

Per carreggere H, MIN e SEC basta ruotare la corona. Risospingere la corona in posizione 1.

3. Allarme-sveglia

Allarme-sveglia ON/OFF.

Prova della suoneria.

Regolazione

Selezionare la funzione AL, poi estrarre la corona portandola in posizione 2.

Premendo brevemente il pulsante B, le H e i MIN lampeggiano in successione.

4. Data

Le H e i MIN dell'allarme-sveglia si regolano ruotando la corona. Risospin gere la corona in posizione 1. L'allarme è attivato.

Per fermare la suoneria, premere uno dei pulsanti oppure la corona.

Regolazione

Premendo brevemente il pulsante A si ottiene l'indicazione o l'eliminazione del giorno.

Selezionare la funzione DATE, poi estrarre la corona portandola in posizione 2.

Premendo brevemente il pulsante A, si seleziona l'indicazione del giornomese (o mese-giorno).

Premendo brevemente il pulsante B, la data, il mese e l'anno (oppure il mese, la data e l'anno) lampeggiano in successione.

Le varie regolazioni si effettuano ruotando la corona. Risospingere la corona in posizione 1.

Il calendario è programmato fino all'anno 2100. Per cambiare la lingua del calendario, vedi al punto 11.

5. Cronografo

Quando si seleziona la funzione cronografo (CHR), la lancetta dei secondi si porta automaticamente sulle 12H e diventa la lancetta del cronografo. Torna a riprendere la sua normale funzione quando si abbandona la funzione cronografo.

A. Misura di un unico tempo breve

Avvio del cronografo.

Arresto del cronografo: l'indicazione superiore indica la misura a 1/100e alternativamente (ADD) il numero dei giorni transcorsi.

Azzeramento.

B. Misura di un tempo breve con tempo intermedio

Avvio del cronografo.

Tempo intermedio (SPL).

Il cronografo ricupera il tempo trascorso dal momento dell'arresto.

Arresto del cronografo (ADD).

Azzeramento.

C. Sincronizzazione della lancetta dei secondi

Se la lancetta dei secondi non si porta esattamente sulle 12H nella funzione CHR, estrarre la corona portandola in posizione 2 e ruotarla in avanti per riportare la lancetta sulle 12H. Poi risospingere la corona in posizione 1.

6. Conto alla rovescia (timer)

Avvio, arresto.

Richiamo del tempo selezionato in precedenza.

Regolazione

Selezionare la funzione TM, poi estrarre la corona portandola in posizione 2.

I giorni (max. 99 giorni) sul display superiore lampeggiano. Premendo brevemente il pulsante B, le H, i MIN, e i SEC del display inferiore lampeggiano in successione.

I giorni, le H, i MIN e i SEC si regolano ruotando la corona. Risospingere la corona in posizione 1.

7. Secondo fuso orario

Selezionare la funzione T2, poi estrarre la corona portandola in posizione 2.

L'ora può essere indicata nel modo 24H oppure AM/PM premendo brevemente il pulsante A.

Premendo brevemente il pulsante B, le H e i MIN lampeggiano in successione.

Le H e i MIN si regolano ruotando la corona.

N.B. I minuti si correggono mediante incrementi di 15 minuti per volta, per tenere conto dei fusi orari frazionati in vigore in certe aree del mondo.

Risospingere la corona in posizione 1.

8. Allarme-sveglia del secondo fuso orario

Allarme-sveglia ON/OFF.

Prova della suoneria.

Regolazione

Selezionare la funzione AL2, poi estrarre la corona portandola in posizione 2.

Premendo brevemente il pulsante B, le H e i MIN lampeggiano in successione.

Le H e i MIN dell'allarme-sveglia si regolano ruotando la corona.

Risospingere la corona in posizione 1.

Per fermare la suoneria, premere uno dei pulsanti oppure la corona.

9. Ora universale UTC

L'ora universale UTC (Universal Time Coordinated) è nota per coordinare il traffico aereo mondiale. Corrisponde all'ora del meridiano di Greenwich (GMT).

Regolazione

Selezionare la funzione UTC, poi estrarre la corona portandola in posizione 2.

Premendo brevemente il pulsante B, le H e i MIN lampeggiano in successione.

Le H e i MIN si regolano ruotando la corona.

N.B. I minuti si regolano mediante incrementi di 15 minuti per volta. Risospingere la corona in posizione 1.

10. Scelta delle conferme sonore

Si possono programmare quattro modi di conferme sonore:

Selezionare la funzione TOML.

Display inferiore vuoto: nessuna conferma sonora.

Se sul display inferiore compare P: conferma sonora a ogni pressione dei pulsanti.

Se sul display inferiore compare P-H: conferma sonora a ogni pressione dei pulsanti + segnale orario.

Se sul display inferiore compare P-C: conferma sonora a ogni pressione dei pulsanti + segnale orario del tempo cronometrato.

11. Scelta della lingua del calendario

La scelta della lingua si effettua in posizione TONL, ruotando la corona portata preventivamente in posizione 2. È possibile scegliere fra quattro lingue diverse: francese (FRA), tedesco (DEU), inglese (ENG), spagnolo (ESP). Risospingere la corona in posizione 1.

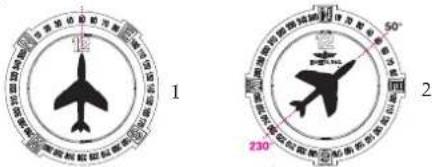

LUNETTA CON ROSA DEI VENTI

Questa lunetta, che indica i punti cardinali e le rotte, compie svariate funzioni utili alla navigazione aerea.

1. Memoria della rotta

Questa funzione permette al pilota di «memorizzare» la rotta da seguire portandola in corrispondenza dell'indice situato all'altezza delle ore 12.

1. Indicazione della rotta opposta

Permette all'utente di leggere istantaneamente la direzione di ritorno, che va letta sul quadrante nel punto opposto alla rotta seguita nel volo d'andata.

1 2 50° 230°

INDICATORE DEL PROSSIMO ESAURIMENTO DELLA PILA (EOL)

L'orologio ha un dispositivo che indica il prossimo esaurimento della pila (EOL), segnalato dal lampeggiare dell'indicazione numerica. La pila va sosti tuita nei giorni immediatamente successivi da un rivenditore autorizzato BREITLING. Richiedere che l'orologio sia sottoposto al controllo dell'impermeabilità.

MANUTENZIONE

Il Suo cronometro BREITLING è uno strumento sofisticato che funziona costantemente e in condizioni disparate. Esso racchiude in un volume ridottissimo un gran numero di componenti. La loro azione meccanica provoca per forza di cose una certa usura a cui è possibile ovviare con una buona manutenzione, che consiste principalmente in una corretta lubrificazione e nella sostituzione dei componenti usurati. Come ogni strumento di misura di alta precisione, anche il Suo orologio per dare il meglio di sé dev'essere sottoposto a una manutenzione periodica, che si raccomanda di effettuare ogni due anni. È bene inoltre che l'orologio sia sottoposto a una revisione completa ogni cinque anni. Il Suo concessionario di fiducia si incaricherà volentieri di effettuare questo intervento.

IMPERMEABILITÀ

Il movimento del Suo cronometro è protetto da una cassa complessa, munita di giunti che ne assicurano l'impermeabilità. Per effetto dei vari agenti esterni — sudore, acqua clorata o salata, cosmetici, profumi o polvere — questi giunti si degradano con l'andare del tempo. Perciò occorre sostituirli a intervalli regolari. Se l'orologio è sottoposto a un contatto frequente con l'acqua, si raccomanda di effettuare un intervento di manutenzione ogni anno, e ogni due anni se il contatto con l'acqua è occasionale. Si raccomanda inoltre di controllare ogni anno l'impermeabilità dell'orologio. Questa operazione può essere effettuata in pochi minuti dal Suo concessionario BREITLING.

Gli orologi BREITLING presentano gradi diversi d'impermeabilità. Il grado d'impermeabilità, indicato in metri, è una indicazione di massima, che non rappresenta un valore assoluto. Corona e pulsanti non devono mai essere azionati sott'acqua o quando l'orologio è bagnato. La tabella riportata qui sotto indica entro quali limiti è ragionevole usare l'orologio, in base al suo grado d'impermeabilità:

ATTIVITA / GRADO D'IMPERMEABILITA	3bar/30M/100FT 5bar/50M/165FT 10bar/700M/20	40FT 50bar/500M/1650FT+
Schizzi d'acqua
Doccia, nuoto, sport nautici di superficie
Sci nautico, tuffi, snorkeling
Immersione subacquea

CONSIGLI UTILI

I cinturini BREITLING sono di vera pelle e sono fabbricati con materiali sceltissimi. Essi rappresentano perciò un prodotto d'elevata qualità. Come tutti gli oggetti di vera pelle (scarpe, guanti ecc.), la loro durata dipende dall'uso che se na fa. L'acqua, i cosmetici e il sudore accelerano l'invecchia mento della pelle. Un bracciale BREITLING di metallo o di materiale sintetico è quindi più adatto per le attività che implicano un frequente contatto dell'orologio con l'acqua o con l'umidità.

Le casse e i bracciali di metallo BREITUNG sono ottenuti dalle migliori leghe, e garantiscono robustezza e comfort al polso. Una pulitura regolare, sciacquando e spazzolando l'orologio in acqua dolce, permette di mantenere la brillantezza dell'orologio. Si raccomanda vivamente di procedere a questa operazione dopo ogni immersione dell'orologio in acqua salata o clorata. Quanto agli orologi con cinturino di pelle, procedere nello stesso modo ma stando attenti a non bagnare il cinturino.

DA EVITARE

Al pari di ogni oggetto di valore, anche i cronometri BREITUNG meritano d'essere trattati con particolare riguardo. Bisogna perciò proteggerli dagli urti e dai colpi con oggetti duri, non esporli all'azione di prodotti chimici, solventi o gas pericolosi, e neppure a campi magnetici. Inoltre il cronometro BREITUNG è progettato per funzionare idealmente a una temperatura compresa tra 0°C e 50°C.

RACCOMANDAZIONI

Le pile e i componenti danneggiati e inutilizzabili di un orologio non devono essere considerati come rifiuti ordinari ma devono essere riciclati. Si raccomanda di portarli al punto vendita di fiducia. In tal modo contribuirete alla protezione dell'ambiente e della salute.
