MANUALE UTENTE 20446 Vimar

Quando il symbolo lampeggia, le batterie di alimentazione si stanno esaurendo. SOSTITUITELE QUANTO PRIMA!

Quando il symbolo è acceso, il relè di uscita passa automaticamente allo stato di OFF. SOSTITUITE LE BATTERIE!

Le batterie scariche e la relativa sostituzione non cancellano i programmi e le impostazioni.
Dopo aver sostituito le batterie, dovranno essere reimpostate l'ora e il giorno della settimana.

VIMAR

INDICE.

1. Descrizione 2
2. Campo di applicazione 2
3. Installazione 2
4. Vista frontale, comandi e display 3
5. Collegamenti 5.1. Pompe di circolazione, bruciatori, elettrovale vole 4
   5.2.Valvole motorizzate 4
   5.3. Comando tramite attuatore Telefonico 5
   5.4. Inserimento/Sostituzione batteria tampone 6
   5.5. Inserimento/Sostituzione batteria alimentazione 8
   6.Dispositivo antiestrazione 9
6. Funzione dei tasti 10
7. Funzionamento 11
8. Programmazione 12
   10 Principal caratteristiche 16
9. Regole di installatione 17
10. Conformità normativa 17

1. DESCrizIONE.

Cronotermostato elettronico per controlo ON/OFF della temperatura ambiente (riscaldamento e condizionamento), programmazione giornaliera/settimanale, dispositivo di controllo della temperatura di classe I (contributo 1%), ingresso per l'attivazione/disattivazione remota da combinatore Telefonico, uscita a relè in scambio 5(2) A 250 V~ alimentazione a batterie stilo AA LR6 1,5 V - 3 moduli.

2.CAMPO DI APPLICAZIONE.

L'apparecchio è adatto a controllare la temperatura ambiente agendo sul circuito di lavoro del bruciatore o della pompa di circolazione (riscaldamento) o sul circuito di lavoro del condizionatore (condizionamento), garantando una situazione di temperatura ideale, agli giorno, nell'arco dell'intera settimana.

L'ampio display visualizza la temperatura ambiente, il giorno, l'ora, lo stato di funzionamento dell'impianto e il profilo di temperatura giornaliero impostato per il programma in esecuzione.

VIMAR

3. INSTALLAZIONE.

L'apparecchio deve essere installato in scatole da incasso o da parete con supporti e placche Eikon, Arké e Plana a un'altezza di 1,5 m dal piano di calpestio, in una posizione idonea alla corretta rilevazione della temperatura ambiente, evitando l'installazione in nicchie, diaestro porte e tende o zone influenzate da fonti di calorie o fattori atmospherici; in particolare si deve evitare l'installazione su pareti perimetrali o in associazione ad apparecchi che generano calore (es. regolatori o lampade).

Vautilizzato in luoghi asciutti e non polverosi a temperatura compresa tra 0^ e +40^ .

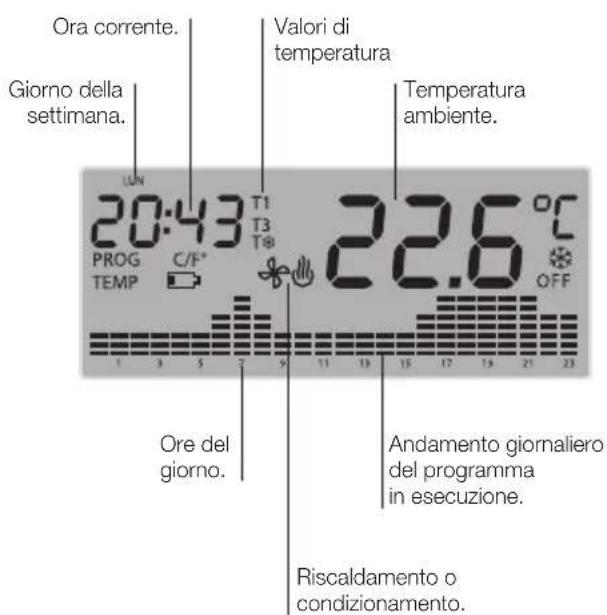

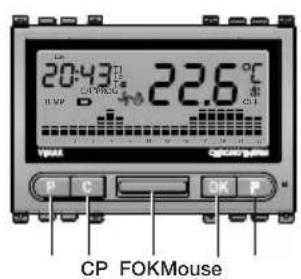

4. VISTA FRONTALE, COMANDI E DISPLAY.

P: Accesso alle modalità di programmazione.
C: Cancellazione o ritorno alla videata precedente.
Mouse: Per impostazione valori numerici e scorrimento.
OK: Conferma o prosequimento alla videata successiva.
F:Selezione delle modalità di funzionamento.

VIMAR

VIMAR

5. COLLEGAMENTI.

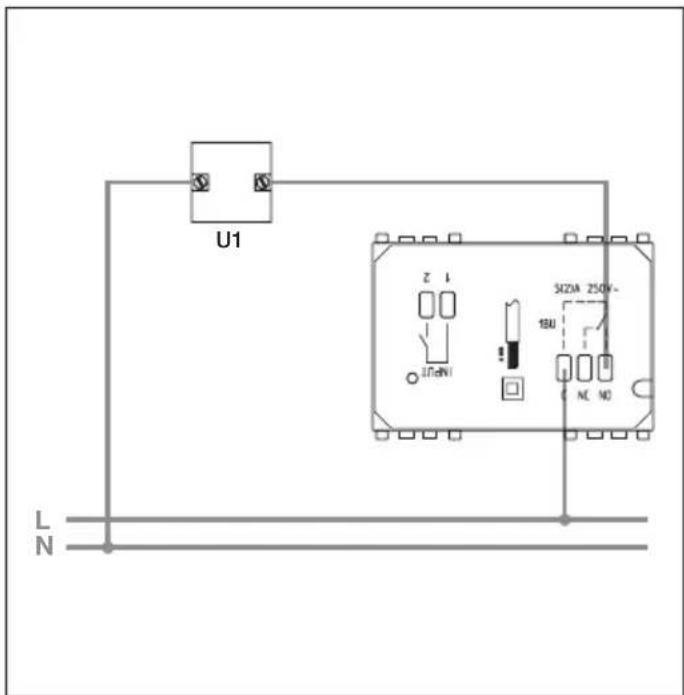

5.1 - Pompe di circolazione, bruciatori, elettrovalvole.

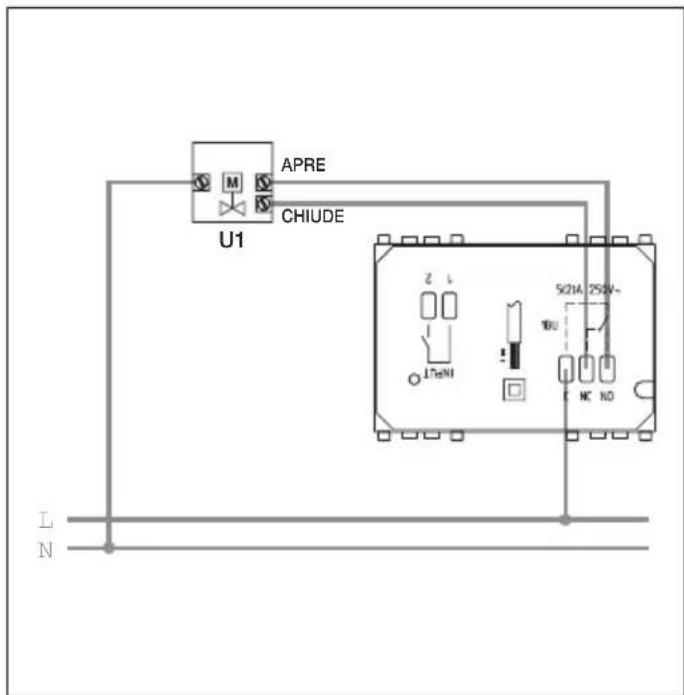

5.2 - Valvole motorizzate.

4-ITALIANO

VIMAR

5.3 - Comando tramite combinatore Telefonico.

Mediente un combinatorie Telefonico collegato ai morsetti di INPUT, è possibile commandare il cronotermostato a distance.

Chiudendo il contatto il funzionamento del cronotermostato viene forzato in modalità manuale e i tasti P, C, “▲”“▼” (barra orizzonta-le), OK, F vengono bloccati (se si preme un tasto qualsiasi il display visualizza il simbolo ® lampeggiante per circa 3 s).

Aprendo il contatto il cronotermostato viene forzato:

• In modalità antigelo se sta funzionando il riscaldamento.
• In modalità OFF (spegnimento) se sta funzionando il condizionamento. In questa fase i tasti del cronotermostato non sono bloccati ed è possible effettuire qualiasi operazione sul dispositorio.

Collegamento con attuatore Telefonico con contatto pulito privo di potenziale solo su ambiente SELV.

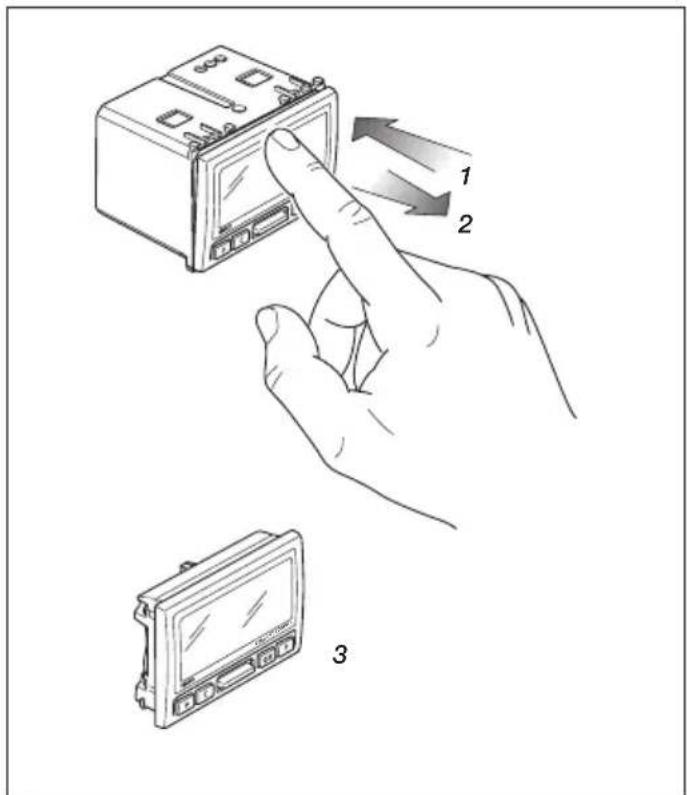

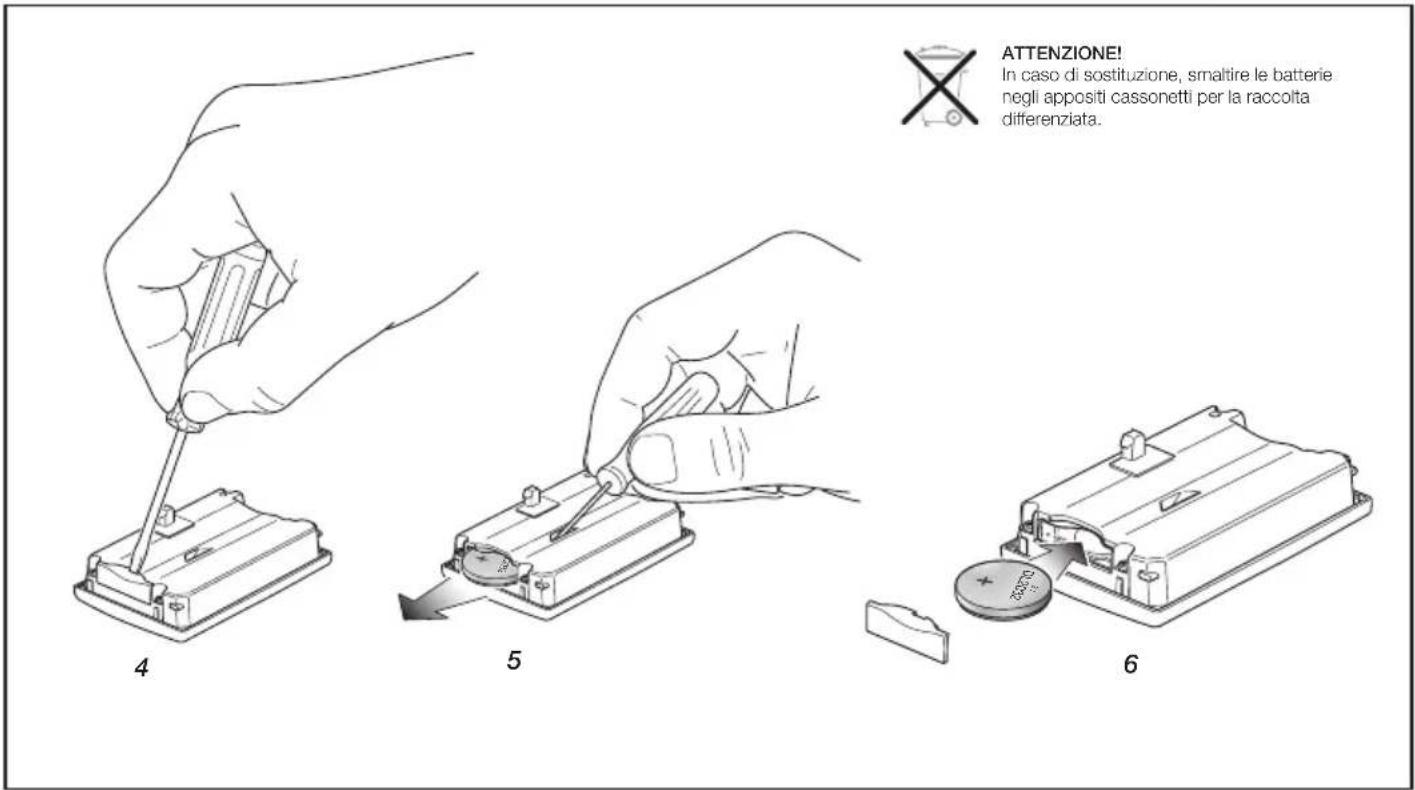

5.4 - Inserimento/Sostituzione batteria tampone.

La batteria tampone (tipocR2032) consente di modificare le impostazioni e la programmazioneanche con l'apparecchio estratto daasa sede.Assicura, inoltre, per almeno 10 giorni in assenza della tensione di rete, I'aggiornamento dell'ora e del giorno e il funzionamento del display.

Quando il cronotermostato è estratto alla sua sede il display visua- lizza il symbolo.

Non è possibile inoltre effettuare il controlo dell'uscita a relè. La batteria tampone è necessaria per la corretta funzionalità dell'apparecchio.

VIMAR

VIMAR

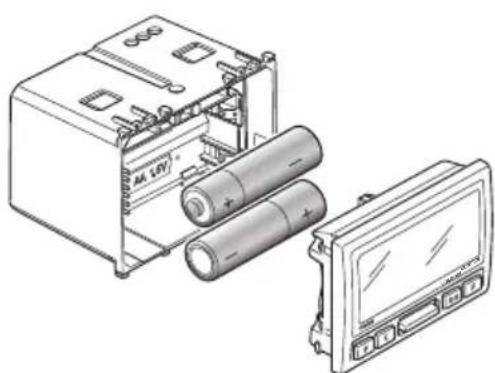

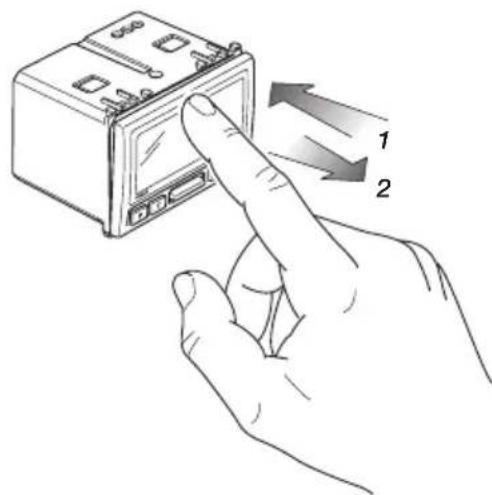

5.5 - Inserimento/Sostituzione batterie alimentazione.

Il simbolo (battery vuota) sul display indica che la carica delle batterie si sta esaurendo.

Attenzione! In esta fase lo stato dell'uscita è sempre OFF. Per ripristinare il corretto funzionamento è necessario sostituire le batterie.

ATTENZIONE!

In caso di sostituzione, smalire le batterie negli apposti cassetti per la raccolta differenziate.

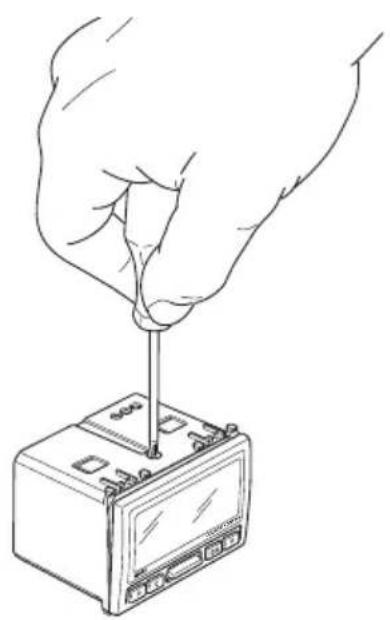

6. DISPOSITIVO ANTIESTRAZIONE.

VIMAR

Vite per dispositivo antiestrazione posizionata sul retro dell'apparecchio.

7. FUNZIONE DEI TASTI.

TASTO P.

Consente di accedere alle varie modalità di programmazione. Premuto in sequenza, consente di impostare:

• ora e giorno della settimana;
  -programma automatico;
• valori di temperatura per il funzionamento in manuale, antigelo, livelli di temperatura T1, T2, T3 e il differenziale termico;
• riscaldamento o condizionamento;
  -cala di temperatura.

TASTO C

Consente di annullare una modifica o di uscire da una modalità ritornando a quella precedente.

TASTO "▲" "▼" (barra verticale).

Consente la modifica e/o lo scorrimento dei parametri selezionati (incremento/decremento dei valori numerici e dei livelli di temperatura, selezione dei giorni della settimana ecc.).

TASTO OK

Conferma delle impostazioni.

VIMAR

TASTOF.

Consente di selezionare il modo di funzionamento del cronotermostato. Premuto in sequenza, consente di impostare:

• specnimento;
• spent a tempo;
• antigigo;
  -manuale;
• manuale a tempo;
• automatico.

8. FUNZIONAMENTO.

Effettuare i collegamenti elettrici, installare l'apparecchio, quando insere le batterie.

Se il relè è attivato, viene visualizzato il symbolo in inverno o il symbolo in estate.

- SPEGNIMENTO.

Consente di spegnere l'impianto.

Premere il tasto F sino a visualizzare la modalità desiderata (scritta OFF lampeggiante), quando premere il tasto OK.

SPENTO A TEMPO.

Consente di spegnere l'impianto per un intervallo di tempo prefissato.

Premere il tasting e visualizzare la modalità desiderata (simboli e OFF lampeggianti); tramite il tasting “▲” “▼” impostare il valore di tempo (max 99 ore), quando premere il tasting OK.

N.B. Non è possibile accedere alla modalità Spento a tempo se si ègia in OFF o in un altri stato temporizzato.

VIMAR

ANTIGELO.

Consente di impostare un livello minimo di temperatura tale da evitare il danneggiamento delle condutture o per non far scendere la temperatura al di sotto di un determinato livello di sicurezza.

Premere il tasting F sino a visualizzare la modalità desiderata (simpolo lampeggiante); tramite il tasting “▲” “▼” impostare il valore di temperatura (da 4 a 15 °C), quando premere il tasting OK.

N.B. Non è possibile accedere alla modalità Antigelo se si è in Condizionamento.

- MANUALE.

Consente di impostare manually l'accensione e lo spegnimento del riscaldamento o del condizionamento.

Premere il tastingo F sino a visualizzare la modalità desiderata (simbolo lampeggiante), quindi premere il tastingo OK.

VIMAR

- MANUALE A TEMPO.

Consente di impostare il funzionamento in manuale per un intervallo di tempo prefissato. Premere il tasto F sino a visualizzare la modalità desiderata (simpoli e ampeggianti); tramite il tasto “▲” “▼” impostare il valore di tempo (max 99 ore), quando premere il tasto OK.

N.B. Non è possibile accedere alla modalità Manuale a tempo se si è già in Manuale o in un altri stato temporizzato.

AUTOMATICO.

Consente di impostare il funzionamento secondo il programma automatico precedentemente configurato.

Premere il tasto F sino a visualizzare la modalità desiderata (stogrammi di temperatura lampeggianti); quindi premere il tasto OK.

N.B. E' possible forzare temporaneamente i valori di temperatura attraverso il tasto (ad esempio quando il valore richiesto è superiore o inferiore a quello predefinito); tale forzatura non andra comunque a modificare il programma impostato.

9.PROGRAMMAZIONE.

- IMPOSTAZIONE ORA E GIORNO.

Consente di regolare il giomo e l'ora corrente.

• Premere il tasto P sino a visualizzare la modalità desiderata (nome giorno lampeggiante); tramite il tasto “▲” “▼” impostare il giorno della settimana, quindi premere il tasto OK.
• Mediente il tasto "▲" "▼" impostare l'ora (ore lampeggianti), quindi premere il tasto OK.
• Mediente il tasto "▲" "▼" impostare i minuti (minuti lampeggianti), quindi premere il tasto OK.

PROGRAMMA AUTOMATICO

Consente di modificare il programma automatico per agli giorni della settimana.

La programmazione inizia dall'ora 0 e termina con la scelta del livello di temperatura per l'ora 23.

• Premere il tasto P sino a visualizzare la modalità desiderata (nome giorno lampeggiante, scritta PROG e istogrammi di temperatura fissi); tramite il tasto “▲” “▼” impostare il giorno della settimana, quindi premere il tasto OK.
• Mediente il tasto "▲" "▼" impostare il livello di temperatura valido per l'ora selezionata (istogramma lampeggiante), quando premere il tasto OK.
• Ripetere il punto sopra per tutte le ore da 0 a 23; lo scorrimento avviene mediante i tasti C e OK (per passare all'ora successiva premere OK, per ritornare all'ora precedente premere C).
• Dopo aver impostato l'ora 23 il display visualizzerà la scritta COPY lampeggiante; premendo OK il programma appena impostato verra copiato nel giorno successivo quando premendo C la programmazione può essere effettuata ora per ora.

VIMAR

N.B. É possible inoltre impostare l'ora di attivazione dei livelli di temperatura a passi di 15 minuti.

Dopo aver selezionato l'ora per impostame il livello di temperatura, premere in sequenza il tasto F (l'intervalto 15, 30 e 45 minuti viene visualizzato sul display in alto a sinistra in corrispondenza dell'ora selezionata).

Esempio: Si vuole programmare il cronotermostato in modo che giovei alle 7.45 avenga il passaggio al livello di temperatura T3.

• Premere il tasto P sino a visualizzare il programma automatico;
• Mediente il tasting "▲" "▼" selezione giove di (scritta GIO lampeggiante);
• Premere il tasting OK sino a selezionare le ore 7 (istogramma lampeggiante);
• Mediente il tasto "▲" "▼" impostare il livello di temperatura a T3;
• Premere il tasting F sino a visualizzare 07:45 in alto a sinistra sul display;
• Premere il tasto OK per confirmare l'impostazione.

VALORIDI TEMPERATUREA.

Consente di impostare tutti i valori di temperatura utilizzati per il funzionamento in manuale, antigelo, automatico (livelli di temperatura T1, T2, T3) e differenziale termico.

- Manuale.

Premere il tasting P sino a visualizzare la modalità desiderata (valore di temperatura lampeggiante); tramite il tasting “▲” “▼” impostare il valore di temperatura desiderato quando premere il tasting OK per confermare e passare all'impostazione dell'anti-gelo.

- Antigelo.

Mediante il tasting 一 ^ 一 "▼" (scritta TEMP fissa e valore di temperatura lampeggiante) impostare il valore dell'antigelo (da 4 a 15^) , quindi premere il tasting OK per confermare e passare all'impostazione del livello di temperatura T1.

- Livello T1.

Mediante il tasto "▲" "▼" (scritte TEMP e T1 fisse e valore di temperatura lampeggiante) impostare il valore del livello T1 desiderato, quando premere il tasto OK per confirmare e passare all'impostazione del livello di temperatura T2.

VIMAR

- Livello T2.

Mediante il tasto "▲" "▼" (scritte TEMP e T2 fisse e valore di temperatura lampeggiante) impostare il valore del livello T2 desiderato, quando premere il tasto OK per confirmare e passare all'impostazione del livello di temperatura T3.

- Livello T3.

Mediente il tasto "▲" "▼" (scritte TEMP e T3 fisse e valore di temperatura lampeggiante) impostare il valore del livello T3 desiderato, quando premere il tasto OK per confirmare e passare all'impostazione del differenziale termico.

- Differenziale termico.

Mediente il tasting 一 ^ 一 "▼" (scritte TEMP e difff fisse e valore lampeggiante) impostare il valore del differenziale termico desiderato (da 0,1 a 1 ^ C ), quindi premere il tasting OK per confirmare e uscire dal menu.

Consente di selezionare la modalità di funzionamento del cronotermostato, scegliendo tra riscaldamento o condizionamento.

Premere il tasto P sino a visualizzare la modalità desiderata (simpolo o lampeggiante); tramite il tasto “▲” “▼” impostare il funzionamento desiderato quando premere il tasto OK per confermare.

- SCALA DI TEMPERATURA.

Consente di impostare l'unità di misura della temperatura scegliendo tra gradi Celsius (°C) e gradi Fahrenheit (°F).

Premere il tasto P sino a visualizzare la modalità desiderata (simpolo o F lampeggiante); tramite il tasto "V"impostare la Scala desiderata quando premere il tasto OK per confirmare.

10. PRINCIPALI CARATTERISTICHE.

• Alimentazione: 3 V d.c. mediante 2 batterie stilo AA LR6 1,5 V (fornite).
• Durata della batteria: superiore ad un anno.
• Uscita: a relè con contatto pulito in scambio 5(2) A 250 V-.
• Tipo di regolazione: ON/OFF.
• Aggiornamento della temperature visualizzata:ogi 20 s.
• Visualizzazione temperatura ambiente: 0^ + 40^ .
• Risoluzione dellalettura: 0,1^
• Risoluzione delle impostazioni: 0,1 °C

• Precisione dellalettura:

• ≤ ±0.5°C tra +15 °C e +30 °C;

• ≤ ± 0,8^ agli estremi.

• Differenziale termico: regolabile da 0,1 °C a 1 °C.

• Campo di regolazione:

• +4°C - +15°C in antigelo;

• +5°C - +35°C in riscaldamento o condizionale.

• Errone orologio: ≤ ± 1 s al giorno.

• Funzioni principali:

VIMAR

• impostazione oraria della temperatura;
• 3 livelli di temperatura programmabili per riscaldamento + 3 livelli di temperatura per condizionamento + 1 livello antigelo;
• programmazione settimanale;
• 1 programma automatico impostabile dall'utente (sia per riscaldamento che per condizionamento);
• possibilità di forzare il programma variando manually la temperatura;
• regolazione per riscaldamento e condizionamento;
• funzione antigelo;
• possibilità di spegnimento temporizzato;
• possibilità di attivazione tramite attuatore Telefonico;
• possibilità di visualizzazione in gradi Celsius o Fahrenheit;

• reset del disposietivo.

• Grado di protezione:

• IP40 con vite antiestrazione inserta;

• IP20 con vite antiestrazione non inserta.

VIMAR

Apparecchi di classe II: on circuiti SELV.
-Numero di ciclini manuali: 3.000.
-Numero di cici automatici: 100.000.
- Tipo di aperture dei contatti: microdisconnaissance.
- Tipo di azione: 1 BU.
- Indices di tracking: PTI175.
- Grado di inquinamento: 2 (normale).
Tensione impulsiva nominale: 4.000 V
- Temperatura ambiente durante il trasporto: -25 °C +60 °C.
- Temperatura di funzionamento: T40 (0 °C +40 °C).
- Classificazione ErP (Reg. UE 811/2013): classe I, contributo 1%
- Classe del software: A.

11. REGOLE DI INSTALLAZIONE.

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

RAEE - Informazioneagliutilizzatori

Il simbolo del cassetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separamente dagli altri rifiuti. L'utente dovra, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di ragcolla differenziate dei rifiuti elettrotecnici ed elettronici. In alternatively alla gestione autonoma, è possible consignare Gratisamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400m^2 è inoltre possibile consignare Gratisamente,enza obbligo di acquisto,i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.L'adeguata raccolta differenziate per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
