Tipo di prodotto	Cronotermostato elettronico ON/OFF
Marca	Vimar
Modello	14446
Alimentazione	2 batterie AA LR6 1,5 V (3 V cc)
Batteria tampone	CR2032 per backup delle impostazioni
Tipo di regolazione	ON/OFF con contatto invertitore 5(2) A 250 V~
Intervallo di temperatura (riscaldamento/climatizzazione)	da 5 °C a 35 °C
Intervallo di temperatura (antigelo)	da 4 °C a 15 °C
Precisione di lettura	≤ ±0,5 °C tra 15 °C e 30 °C; ≤ ±0,8 °C agli estremi
Risoluzione	0,1 °C
Differenziale termico	Regolabile da 0,1 °C a 1 °C
Programmazione	Giornaliera/settimanale, 3 livelli T1/T2/T3 + antigelo
Funzioni principali	Manuale, automatico, temporizzato, antigelo, comando a distanza tramite compositore telefonico
Display	Ampio schermo: temperatura ambiente, giorno, ora, stato, profilo
Unità di temperatura	Celsius o Fahrenheit
Dimensioni	3 moduli (larghezza standard 52,5 mm)
Grado di protezione	IP40 con coperchio; IP20 senza coperchio
Temperatura di funzionamento	da 0 °C a +40 °C
Durata delle batterie	Superiore a 1 anno
Cicli manuali/automatici	3000 cicli manuali, 100 000 cicli automatici
Conformità	Direttive BT, EMC; norme EN 60730-1, EN 60730-2-7, EN 60730-2-9
Classe ErP	Classe I, contributo 1%
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare solventi
Ricambi e riparabilità	Batterie AA e CR2032; nessuna parte riparabile dall'utente

Domande frequenti - 14446 Vimar

Come impostare l'ora e il giorno sul termostato Vimar 14446?

Premere il tasto P fino a vedere il giorno lampeggiare. Utilizzare i tasti ▲/▼ per selezionare il giorno, poi OK. Successivamente, impostare le ore e i minuti allo stesso modo.

Cosa fare quando appare il simbolo di batteria scarica?

Il simbolo ☐ indica che le batterie sono deboli. Sostituire le due batterie AA il prima possibile. L'impostazione dell'ora e del giorno dovrà essere rifatta dopo la sostituzione.

Come programmare un programma automatico settimanale?

Premere P fino a vedere il giorno lampeggiare con PROG visualizzato. Selezionare il giorno con ▲/▼, confermare con OK. Per ogni ora (0-23), scegliere il livello di temperatura (T1/T2/T3) e confermare. È possibile copiare il programma al giorno successivo premendo OK su COPY.

Come passare in modalità antigelo?

Premere il tasto F fino a vedere il simbolo antigelo lampeggiare. Utilizzare ▲/▼ per impostare la temperatura desiderata (da 4 a 15 °C) e confermare con OK. Questa modalità non è disponibile in climatizzazione.

Posso comandare il termostato a distanza?

Sì, tramite un compositore telefonico collegato ai morsetti INPUT. Chiudendo il contatto, il termostato passa in modalità manuale e i tasti vengono bloccati. Aprendo il contatto, torna in modalità antigelo (riscaldamento) o OFF (climatizzazione).

Come scegliere tra riscaldamento e climatizzazione?

Premere P fino a vedere il simbolo fiamma o ventola lampeggiare. Utilizzare ▲/▼ per selezionare la modalità desiderata e confermare con OK.

Cosa significa il simbolo fiamma o ventola sullo schermo?

La fiamma indica che il riscaldamento è attivo (relè chiuso in inverno). La ventola indica che la climatizzazione è attiva (relè chiuso in estate).

Come ripristinare il termostato?

Per ripristinare, rimuovere le batterie e la batteria tampone CR2032 per alcuni minuti, poi rimetterle. Sarà necessario riconfigurare ora, giorno e programmi.

Qual è l'altezza di installazione consigliata?

Installare il termostato a circa 1,5 m dal pavimento, in un luogo rappresentativo della temperatura ambiente, al riparo da correnti d'aria, fonti di calore e irraggiamento solare diretto.

Come pulire il termostato?

Utilizzare un panno asciutto e morbido. Non utilizzare mai solventi, prodotti abrasivi o liquidi che potrebbero danneggiare l'apparecchio.

MANUALE UTENTE 14446 Vimar

Quando il simbolo tampeggia, le batterie di alimentazione si stanno esaurendo. SOSTITUITELE QUANTO PRIMA!

Quando il simbolo è acceso, il relè di uscita passa automaticamente allo stato di OFF. SOSTITUITE LE BATTERIE!

Le batterie scariche e la relativa sostituzione non cancellano i programmi e le impostazioni. Dopo aver sostituito le batterie, dovranno essere reimpostate l'ora e il giorno della settimana.

VIMAR

INDICE.

1. Descrizione 2
2. Campo di applicazione 2
3. Installazione 2
4. Vista frontale, comandi e display 3
5. Collegamenti
   5.1. Pompe di circolazione, bruciatori, elettrovalvole 4
   5.2. Valvole motorizzate 4
   5.3. Comando tramite attuatore telefonico 5
   5.4. Inserimento/Sostituzione batteria tampone 6
   5.5. Inserimento/Sostituzione batteria alimentazione 8
6. Dispositivo antiestrazione 9
7. Funzione dei tasti 10
8. Funzionamento 11
9. Programmazione 12
   10 Principali caratteristiche 16
10. Regole di installazione 17
11. Conformità normativa 17

VIMAR

1. DESCRIZIONE.

Cronotermostato elettronico per controllo ON/OFF della temperatura ambiente (riscaldamento e condizionamento), programmazione giornaliera/settimanale, dispositivo di controllo della temperatura di classe I (contributo 1%), ingresso per l'attivazione/disattivazione remota da combinatore telefonico, uscita a relè in scambio 5(2) A 250 V\~, alimentazione a batterie stilo AA LR6 1,5 V - 3 moduli.

2. CAMPO DI APPLICAZIONE.

L'apparecchio è adatto a controllare la temperatura ambiente agendo sul circuito di comando del bruciatore o della pompa di circolazione (riscaldamento) o sul circuito di comando del condizionatore (condizionamento), garantendo una situazione di temperatura ideale, ogni giorno, nell'arco dell'intera settimana.

L'ampio display visualizza la temperatura ambiente, il giorno, l'ora, lo stato di funzionamento dell'impianto e il profilo di temperatura giornaliero impostato per il programma in esecuzione.

3. INSTALLAZIONE.

L'apparecchio deve essere installato in scatole da incasso o da parete con supporti e placche Eikon, Arké e Plana a un'altezza di 1,5 m dal piano di calpestio, in una posizione idonea alla corretta rilevazione della temperatura ambiente, evitando l'installazione in nicchie, dietro porte e tende o zone influenzate da fonti di calore o fattori atmosferici; in particolare si deve evitare l'installazione su pareti perimetrali o in associazione ad apparecchi che generano calore (es. regolatori o lampade).

Va utilizzato in luoghi asciutti e non polverosi a temperatura compresa tra 0 °C e +40 °C.

2 - ITALIANO

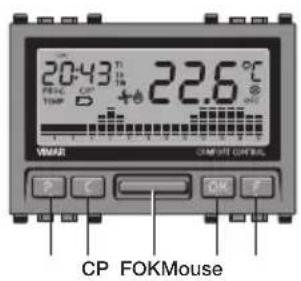

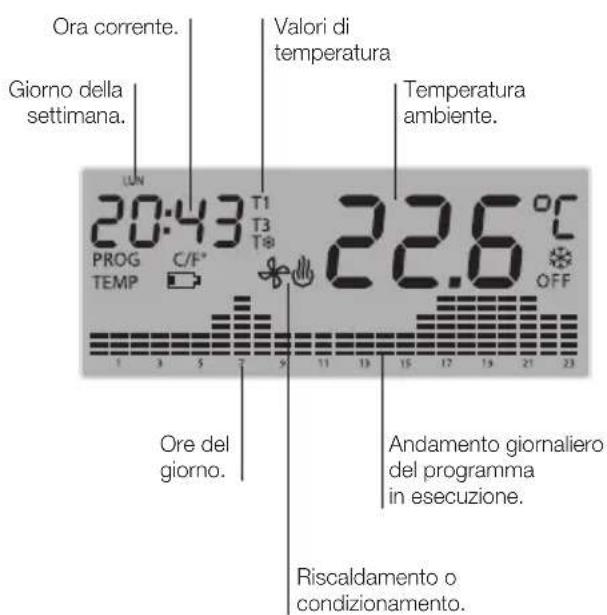

4. VISTA FRONTALE, COMANDI E DISPLAY.

P: Accesso alle modalità di programmazione.
C: Cancellazione o ritorno alla videata precedente.
Mouse: Per impostazione valori numerici e scorrimento.
OK: Conferma o proseguimento alla videata successiva.
F: Selezione delle modalità di funzionamento.

VIMAR

VIMAR

5. COLLEGAMENTI.

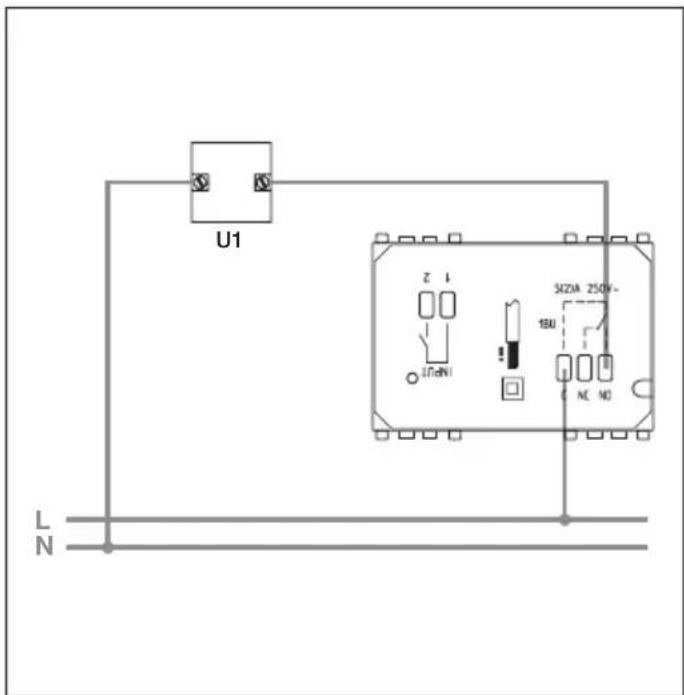

5.1 - Pompe di circolazione, bruciatori, elettrovalvole.

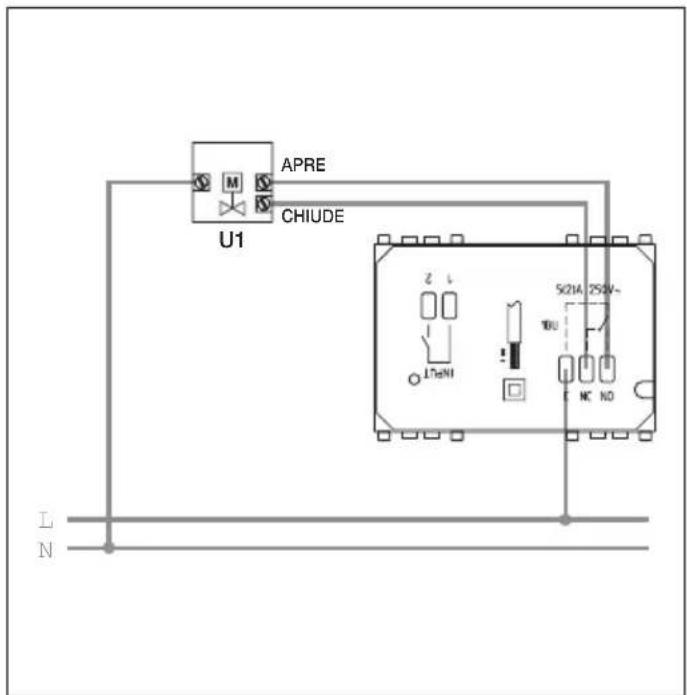

5.2 - Valvole motorizzate.

4 - ITALIANO

VIMAR

5.3 - Comando tramite combinatore telefonico.

Mediante un combinatore telefonico collegato ai morsetti di INPUT, è possibile comandare il cronotermostato a distanza.

Chiudendo il contatto il funzionamento del cronotermostato viene forzato in modalità manuale e i tasti P, C, “▲” “▼” (barra orizzontale), OK, F vengono bloccati (se si preme un tasto qualsiasi il display visualizza il simbolo 🚙 lampeggiante per circa 3 s).

Aprendo il contatto il cronotermostato viene forzato:

• In modalità antigelo se sta funzionando il riscaldamento.
• In modalità OFF (spegnimento) se sta funzionando il condizionamento. In questa fase i tasti del cronotermostato non sono bloccati ed è possibile effettuare qualsiasi operazione sul dispositivo.

Collegamento con attuatore telefonico con contatto pulito privo di potenziale solo su ambiente SELV.

VIMAR

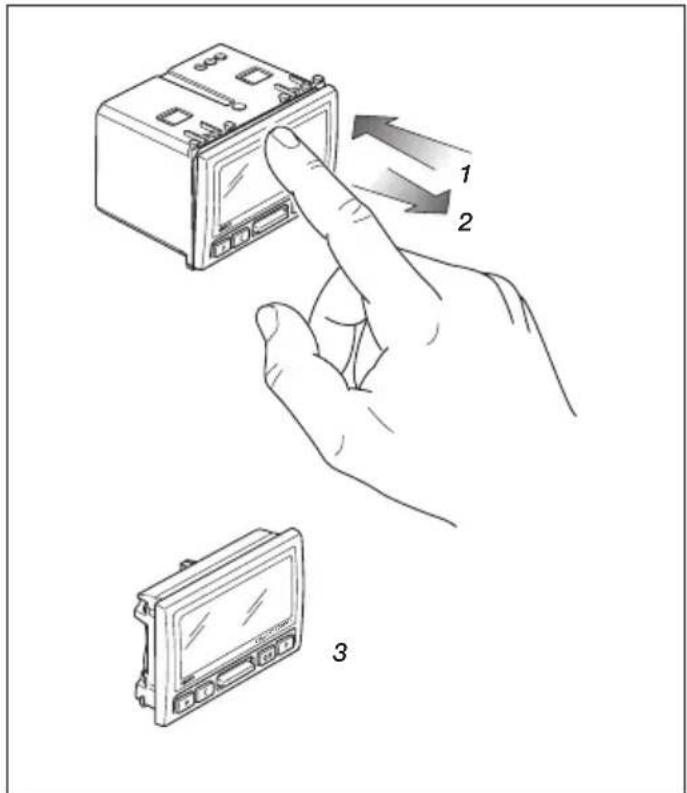

5.4 - Inserimento/Sostituzione batteria tampone.

La batteria tampone (tipo CR2032) consente di modificare le impostazioni e la programmazione anche con l'apparecchio estratto dalla sua sede. Assicura, inoltre, per almeno 10 giorni in assenza della tensione di rete, l'aggiornamento dell'ora e del giorno e il funzionamento del display.

Quando il cronotermostato è estratto dalla sua sede il display visualizza il simbolo 📄.

Non è possibile inoltre effettuare il controllo dell'uscita a relè. La batteria tampone è necessaria per la corretta funzionalità dell'apparecchio.

VIMAR

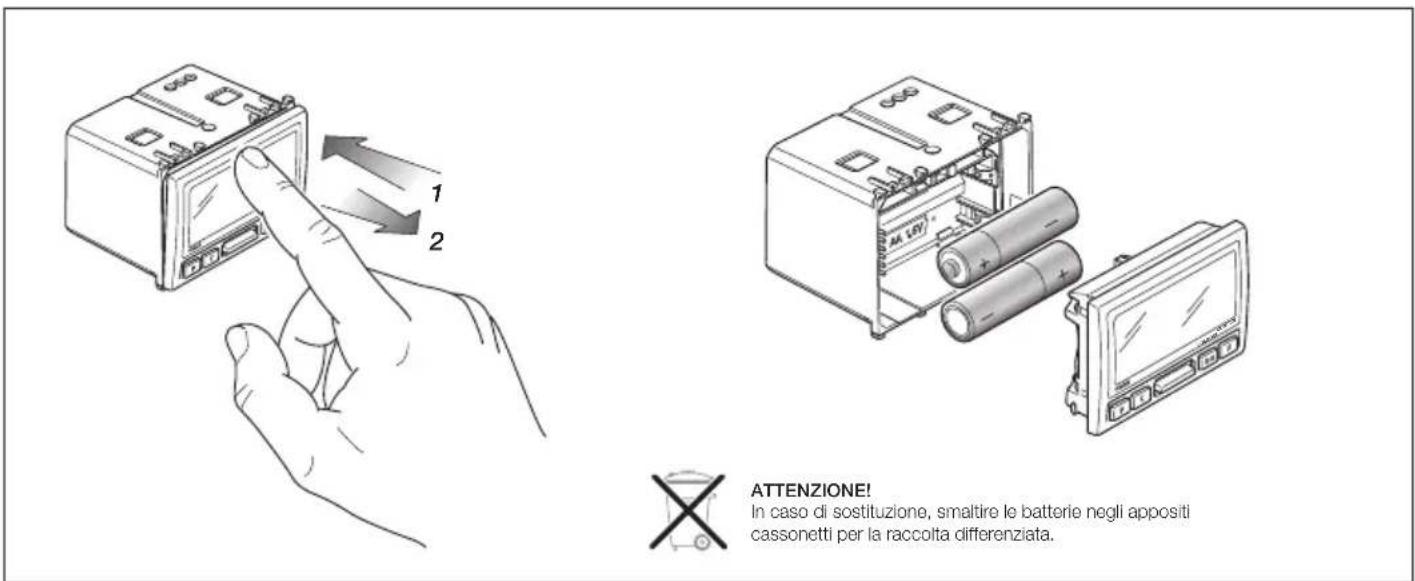

5.5 - Inserimento/Sostituzione batterie alimentazione.

Il simbolo (batteria vuota) sul display indica che la carica delle batterie si sta esaurendo.

Attenzione! In questa fase lo stato dell'uscita è sempre OFF.

Per ripristinare il corretto funzionamento è necessario sostituire le batterie.

8 - ITALIANO

VIMAR

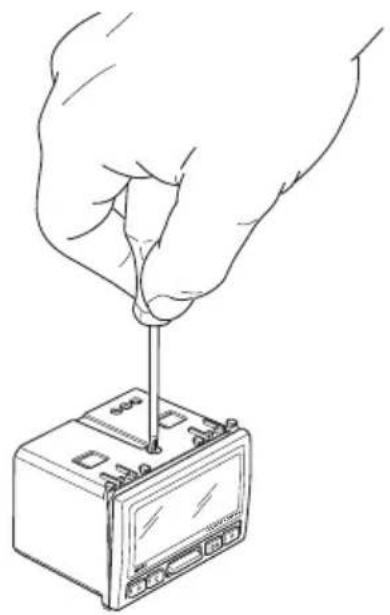

6. DISPOSITIVO ANTIESTRAZIONE.

Vite per dispositivo antiestrazione posizionata sul retro dell'apparecchio.

Vite per dispositivo antiestrazione posizionata sulla parte superiore dell'apparecchio.

7. FUNZIONE DEI TASTI.

• TASTO P.

Consente di accedere alle varie modalità di programmazione.

Premuto in sequenza, consente di impostare:

• ora e giorno della settimana;
• programma automatico;
• valori di temperatura per il funzionamento in manuale, antigelo, livelli di temperatura T1, T2, T3 e il differenziale termico;
• riscaldamento o condizionamento;
• scala di temperatura.

• TASTO C.

Consente di annullare una modifica o di uscire da una modalità ritornando a quella precedente.

• TASTO “▲” “▼” (barra verticale).

Consente la modifica e/o lo scorrimento dei parametri selezionati (incremento/decremento dei valori numerici e dei livelli di temperatura, selezione dei giorni della settimana ecc.).

• TASTO OK.

Conferma delle impostazioni.

• TASTOF.

Consente di selezionare il modo di funzionamento del cronotermostato. Premuto in sequenza, consente di impostare:

• spegnimento;
• spento a tempo;
• antigelo;
• manuale;
• manuale a tempo;
• automatico.

8. FUNZIONAMENTO.

Effettuare i collegamenti elettrici, installare l'apparecchio, quindi inserire le batterie.

Se il relè è attivato, viene visualizzato il simbolo 🎩 in inverno o il simbolo ✿ in estate.

- SPEGNIMENTO.

Consente di spegnere l'impianto.

Premere il tasto F fino a visualizzare la modalità desiderata (scritta OFF lampeggiante), quindi premere il tasto OK.

- SPENTO A TEMPO.

Consente di spegnere l'impianto per un intervallo di tempo prefissato.

Premere il tasto F fino a visualizzare la modalità desiderata (simboli ⚙ e OFF lampeggianti); tramite il tasto “▲” “▼” impostare il valore di tempo (max 99 ore), quindi premere il tasto OK.

N.B. Non è possibile accedere alla modalità Spento a tempo se si è già in OFF o in un altro stato temporizzato.

VIMAR

• ANTIGELO.

Consente di impostare un livello minimo di temperatura tale da evitare il danneggiamento delle condutture o per non far scendere la temperatura al di sotto di un determinato livello di sicurezza.

Premere il tasto F fino a visualizzare la modalità desiderata (simbolo ✉ lampeggiante); tramite il tasto “▲” “▼” impostare il valore di temperatura (da 4 a 15 °C), quindi premere il tasto OK.

N.B. Non è possibile accedere alla modalità Antigelo se si è in Condizionamento.

• MANUALE.

Consente di impostare manualmente l'accensione e lo spegnimento del riscaldamento o del condizionamento.

Premere il tasto F fino a visualizzare la modalità desiderata (simbolo 🚙 lampeggiante), quindi premere il tasto OK.

VIMAR

• MANUALE A TEMPO.

Consente di impostare il funzionamento in manuale per un intervallo di tempo prefissato. Premere il tasto F fino a visualizzare la modalità desiderata (simboli 🔒 e 🚫ampeggianti); tramite il tasto “▲” “▼” impostare il valore di tempo (max 99 ore), quindi premere il tasto OK.

N.B. Non è possibile accedere alla modalità Manuale a tempo se si è già in Manuale o in un altro stato temporizzato.

• AUTOMATICO.

Consente di impostare il funzionamento secondo il programma automatico precedentemente configurato.

Premere il tasto F fino a visualizzare la modalità desiderata (istogrammi di temperatura lampeggianti); quindi premere il tasto OK.

N.B. E' possibile forzare temporaneamente i valori di temperatura attraverso il tasto (ad esempio quando il valore richiesto è superiore o inferiore a quello predefinito); tale forzatura non andrà comunque a modificare il programma impostato.

9. PROGRAMMAZIONE.

• IMPOSTAZIONE ORA E GIORNO.

Consente di regolare il giorno e l'ora corrente.

- Premere il tasto P fino a visualizzare la modalità desiderata (nome giorno lampeggiante); tramite il tasto “▲” “▼” impostare il giorno della settimana, quindi premere il tasto OK.

- Mediante il tasto “▲” “▼” impostare l'ora (ore lampeggianti), quindi premere il tasto OK.

- Mediante il tasto “▲” “▼” impostare i minuti (minuti lampeggianti), quindi premere il tasto OK.

VIMAR

• PROGRAMMA AUTOMATICO.

Consente di modificare il programma automatico per ogni giorno della settimana.

La programmazione inizia dall'ora 0 e termina con la scelta del livello di temperatura per l'ora 23.

• Premere il tasto P fino a visualizzare la modalità desiderata (nome giorno lampeggiante, scritta PROG e istogrammi di temperatura fissi); tramite il tasto “▲” “▼” impostare il giorno della settimana, quindi premere il tasto OK.
• Mediante il tasto “▲” “▼” impostare il livello di temperatura valido per l'ora selezionata (istogramma lampeggiante), quindi premere il tasto OK.
• Ripetere il punto sopra per tutte le ore da 0 a 23; lo scorri- mento avviene mediante i tasti C e OK (per passare all'ora successiva premere OK, per ritornare all'ora precedente premere C).
• Dopo aver impostato l'ora 23 il display visualizzerà la scritta COPY lampeggiante; premendo OK il programma appena impostato verrà copiato nel giorno successivo mentre premendo C la programmazione potrà essere effettuata ora per ora.

N.B. È possibile inoltre impostare l'ora di attivazione dei livelli di temperatura a passi di 15 minuti.

Dopo aver selezionato l'ora per impostarne il livello di temperatura, premere in sequenza il tasto F (l'intervallo 15, 30 e 45 minuti viene visualizzato sul display in alto a sinistra in corrispondenza dell'ora selezionata).

Esempio: Si vuole programmare il cronotermostato in modo che giovedì alle 7.45 avvenga il passaggio al livello di temperatura T3.

• Premere il tasto P fino a visualizzare il programma automatico;
• Mediante il tasto “▲” “▼” selezionare giovedì (scritta GIO lampeggiante);
• Premere il tasto OK fino a selezionare le ore 7 (istogramma lampeggiante);
• Mediante il tasto “▲” “▼” impostare il livello di temperatura a T3;
• Premere il tasto F fino a visualizzare 07:45 in alto a sinistra sul display;
• Premere il tasto OK per confermare l'impostazione.

VIMAR

• VALORI DI TEMPERATURA.

Consente di impostare tutti i valori di temperatura utilizzati per il funzionamento in manuale, antigelo, automatico (livelli di temperatura T1, T2, T3) e differenziale termico.

- Manuale.

Premere il tasto P fino a visualizzare la modalità desiderata (valore di temperatura lampeggiante); tramite il tasto “▲” “▼” impostare il valore di temperatura desiderato quindi premere il tasto OK per confermare e passare all’impostazione dell’anti-gelo.

- Antigelo.

Mediante il tasto “▲” “▼” (scritta TEMP fissa e valore di temperatura lampeggiante) impostare il valore dell'antigelo (da 4 a 15 °C), quindi premere il tasto OK per confermare e passare all'impostazione del livello di temperatura T1.

- Livello T1.

Mediante il tasto “▲” “▼” (scritte TEMP e T1 fisse e valore di temperatura lampeggiante) impostare il valore del livello T1 desiderato, quindi premere il tasto OK per confermare e passare all'impostazione del livello di temperatura T2.

- Livello T2.

Mediante il tasto “▲” “▼” (scritte TEMP e T2 fisse e valore di temperatura lampeggiante) impostare il valore del livello T2 desiderato, quindi premere il tasto OK per confermare e passare all’impostazione del livello di temperatura T3.

- Livello T3.

Mediante il tasto “▲” “▼” (scritte TEMP e T3 fisse e valore di temperatura lampeggiante) impostare il valore del livello T3 desiderato, quindi premere il tasto OK per confermare e passare all’impostazione del differenziale termico.

- Differenziale termico.

Mediante il tasto “▲” “▼” (scritte TEMP e diff fisse e valore lampeggiante) impostare il valore del differenziale termico desiderato (da 0,1 a 1 °C), quindi premere il tasto OK per confermare e uscire dal menù.

VIMAR

Consente di selezionare la modalità di funzionamento del cronotermostato, scegliendo tra riscaldamento o condizionamento.

Premere il tasto P fino a visualizzare la modalità desiderata (simbolo o campeggiante); tramite il tasto “▲” “▼” impostare il funzionamento desiderato quindi premere il tasto OK per confermare.

• SCALA DI TEMPERATURA.

Consente di impostare l'unità di misura della temperatura scegliendo tra gradi Celsius (°C) e gradi Fahrenheit (°F).

Premere il tasto P fino a visualizzare la modalità desiderata (simbolo °C o °F lampeggiante); tramite il tasto “▲” “▼” impostare la scala desiderata quindi premere il tasto OK per confermare.

VIMAR

10. PRINCIPALI CARATTERISTICHE.

• Alimentazione: 3 V d.c. mediante 2 batterie stilo AA LR6 1,5 V (fornite).
  • Durata della batteria: superiore ad un anno.
• Uscita: a relè con contatto pulito in scambio 5(2) A 250 V\~.
• Tipo di regolazione: ON/OFF.
• Aggiornamento della temperatura visualizzata: ogni 20 s.
• Visualizzazione temperatura ambiente: 0 °C +40 °C.
  • Risoluzione della lettura: 0,1 °C.
  • Risoluzione delle impostazioni: 0,1 °C
• Precisione della lettura:

$$ - \leq \pm 0. 5 ^ {\circ} \mathrm{C} \text { tra } + 1 5 ^ {\circ} \mathrm{Ce} + 3 0 ^ {\circ} \mathrm{C}; $$

$$ - \leq \pm 0, 8 ^ {\circ} C \text { agli estremi. } $$

• Differenziale termico: regolabile da 0,1 °C a 1 °C.
• Campo di regolazione:

$$ - + 4 ^ {\circ} \mathrm{C} - + 1 5 ^ {\circ} \mathrm{C} \text { in antigelo; } $$

$$ - + 5 ^ {\circ} \mathrm{C} - + 3 5 ^ {\circ} \mathrm{C} \text { in riscaldamento o condizionamento. } $$

• Errore orologio: ≤ ± 1 s al giorno.

• Funzioni principali:

• impostazione oraria della temperatura;

• 3 livelli di temperatura programmabili per riscaldamento + 3 livelli di temperatura per condizionamento + 1 livello antigelo;
• programmazione settimanale;
• 1 programma automatico impostabile dall'utente (sia per riscaldamento che per condizionamento);
• possibilità di forzare il programma variando manualmente la temperatura;
• regolazione per riscaldamento e condizionamento;
• funzione antigelo;
• possibilità di spegnimento temporizzato;
• possibilità di attivazione tramite attuatore telefonico;
• possibilità di visualizzazione in gradi Celsius o Fahrenheit;
• reset del dispositivo.

- Grado di protezione:

• IP40 con vite antiestrazione inserita;
• IP20 con vite antiestrazione non inserita.

VIMAR

• Apparecchi di classe II: □on circuiti SELV.
• Numero di cicli manuali: 3.000.
• Numero di cicli automatici: 100.000.
• Tipo di apertura dei contatti: microdisconnessione.
• Tipo di azione: 1 BU.
• Indice di tracking: PTI175.
• Grado di inquinamento: 2 (normale).
  • Tensione impulsiva nominale: 4.000 V
• Temperatura ambiente durante il trasporto: -25 °C +60 °C.
• Temperatura di funzionamento: T40 (0 °C +40 °C).
  • Classificazione ErP (Reg. UE 811/2013): classe I, contributo 1%
• Classe del software: A.

11. REGOLE DI INSTALLAZIONE.

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

CAUTION!

N.B. Non è possibile accedere alla modalità Antigelo se si è in Condizionamento.

- MANUAL.
