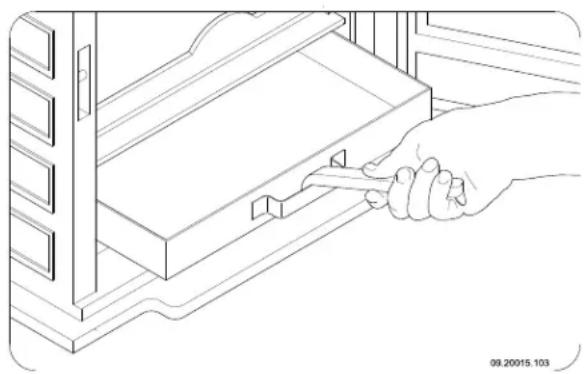

Rimozione della cenere 11
Foschia e nebbia (bassa pressione) 12
Eventuali problemi 12

Manutenzione 12

Canna fumaria 12
Pulizia e manutenzione periodica 12

Allegato 1: Dati tecnici. 14

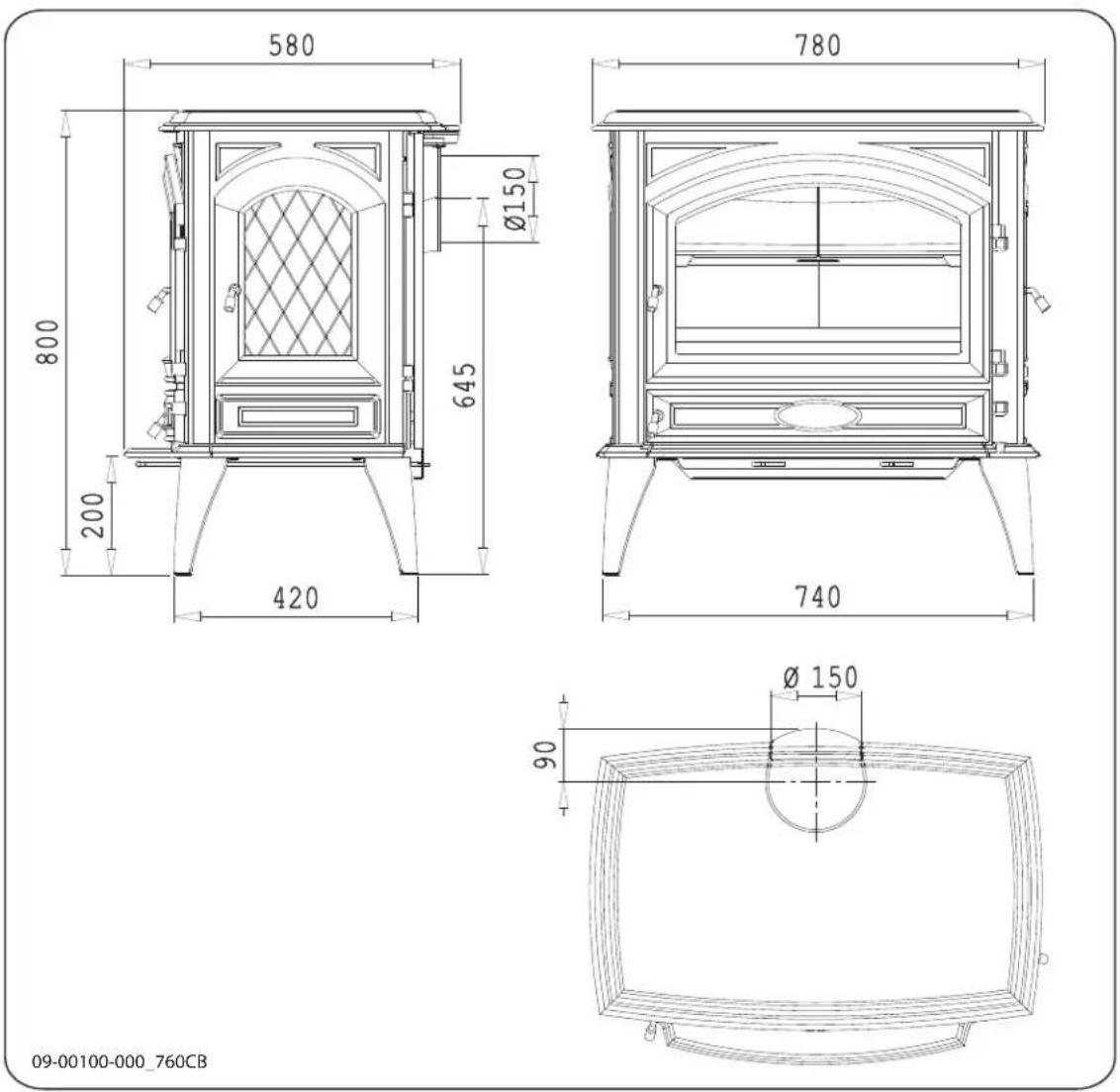

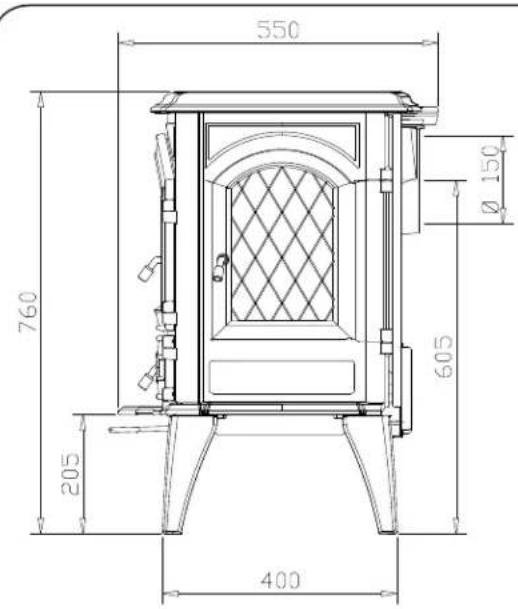

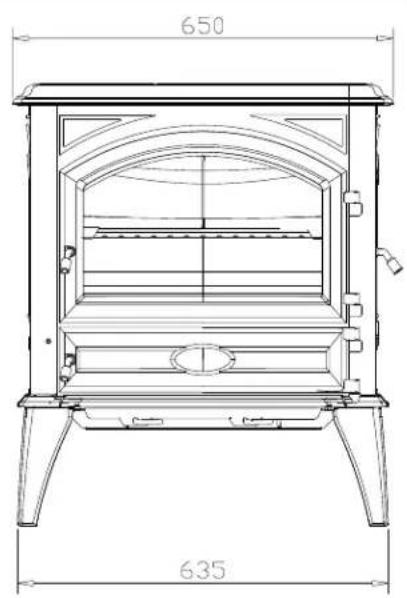

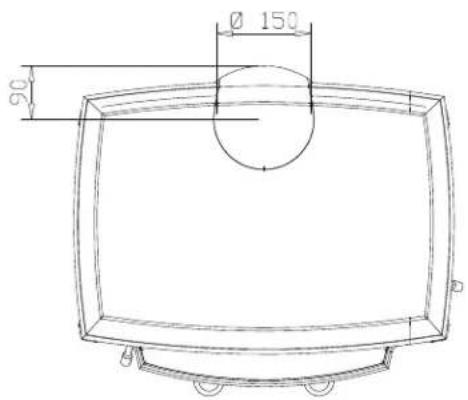

Allegato 2: Dimensioni 15

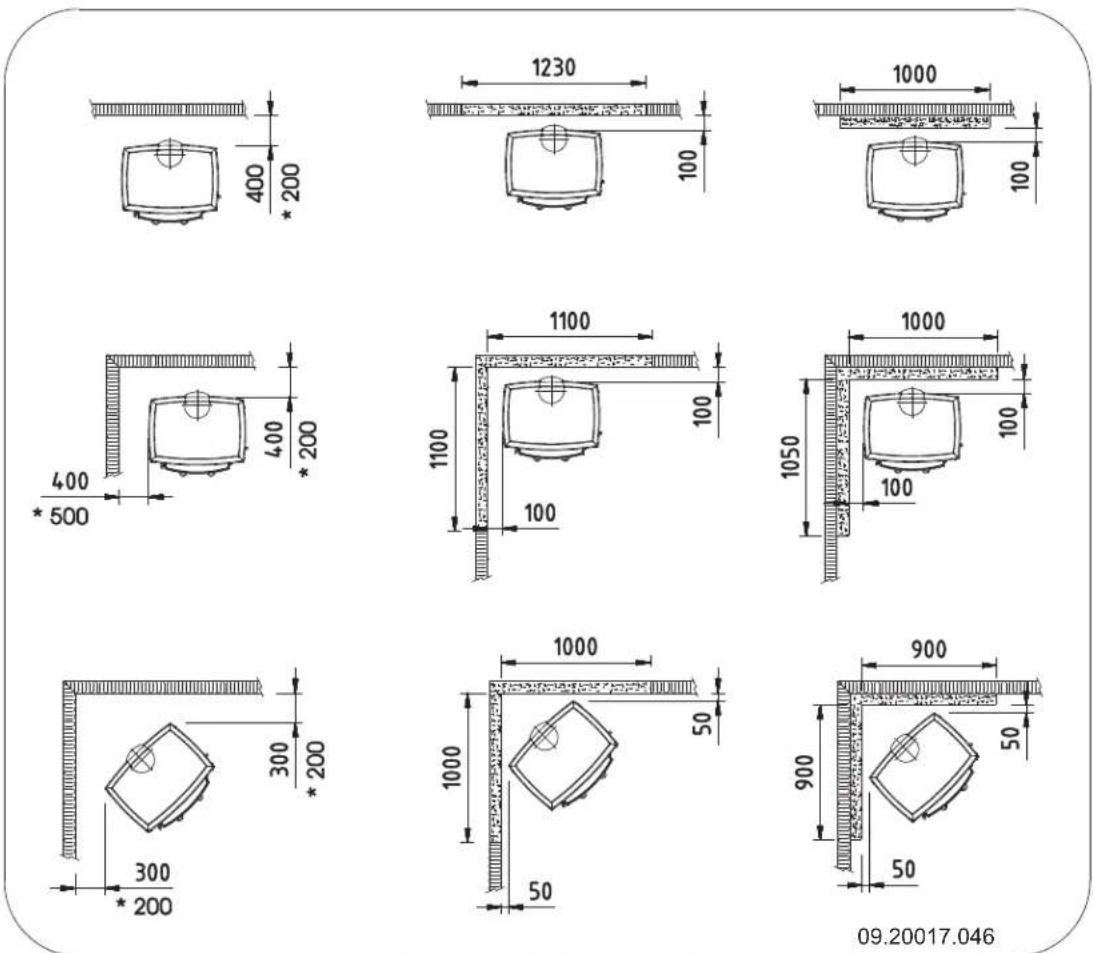

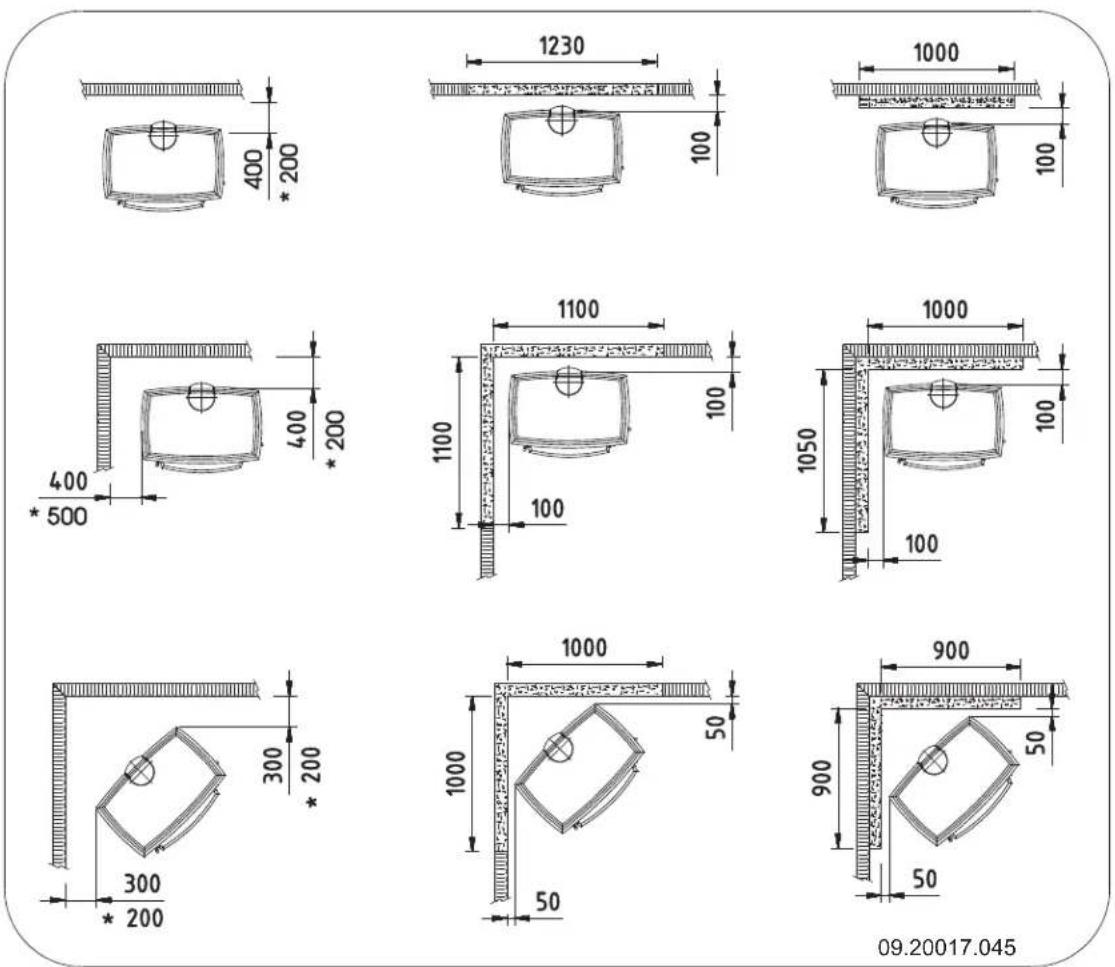

Allegato 3: Distanza da materiali...
inflammabili 17
Allegato 4: Schemadiagnostico 20
21

Introduzione

Gentile cliente,

acquistando quello appearecchio da riscaldamento DOVRE, Lei ha scelto un prodotto di alta qualità.

Questo prodotto fa parte di una nuova generatione di apparecchi da riscaldamento ecologici a basso consumo energetico, in grado di sfruttare in modo ottimale sua calore di convenzione, sua quello di irraggiamento.

Il Suo appearecchio DOVRE è stato realizzato con
processi di produzione all'avanguardia. Qualora dovessero presentarsi difetti o irregularità, Le consigliamo vivamente di contattare il servizio clienti DOVRE.
Non è consentito apportare modifiche all'apparecchio. Si raccomanda di usare sempre parti di ricambio originali.
L'apparecchio è stato progettato per la collocazione in ambienti abitativi e delve essere collegato ermeticamente a una canna fumaria funzionante.
Le consiglio di affidare l'installazione dell'apparecchio a un technique qualificato.
DOVRE declina agli responsabilità per problemi danni causati da un'installazione non a regola d'arte.
Per l'installatione e per l'uso devono essere osservate le norme di sicurezza riportate nel manuale.

Questo manuale contiene tutte le istruzioni per l'installazione, l'uso e la manutenzione dell'apparecchio da riscaldamento DOVRE. Se desidera ricevere informazioni o dati tecnici aggiuntivi, Le consigliamo di contattare in un primo momento il fornitore dell'apparecchio.

© 2012 DOVRE NV

Dichiarazione di conformità

Notified body: 2013

Con la presente

dichiara che le stufe a legna 640CB e 760CB sono state prodotte in conformità alla norma EN 13240.

Weelde 01-02-2006

vi, il Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fornito potrebbero differire alla descrizione in quello manuale, agli obbligo di preavviso escluso.

DOVRE N.V.

Attenzione! E obbligatoria l'osservanza di tutte le norme di sicurezza.
Leggere attendamente le istruzioni per l'installazione, l'uso e la manutenzione prima diMETtere in funzione l'apparecchio.
L'apparecchio devese essere installato in conformità alle dispositionsi tecniche e di legg. vigenti nel Paese dove viene installato il prodotto.
Durante l'installazione dell'apparecchio è obbligatorio osservare tutte le disposizioni locali e quale riferibili alla normativa europea.
Leggere attentamente le istruzioni per l'installazione, l'uso e la manutenzione fornite insieme all'apparecchio.
Si consiglia di affidare l'installazione dell'apparecchio a un technician qualificato che è costamente informato sulle disposizioni e sulle norme vigenti.
L'apparecchio è stato progettato per il riscaldamento domestico. Tutte le sue superfici, vetro e raccordo di collegamento compresi, possono raggiungere temperature elevate (superiori ai 100^ ! Usare unizzato isolante o una maniglia mobile ("mano fredda") per eseguire operazioni a stufa accesa.
Non mettere tende, indumenti, biancheria o altri materiali inflammabili sopra o nelle vicinanze dell'apparecchio.
Non usare sostanze inflammabili o esplosive nelle vicinanze della stufa accesa.
Per evitare incendi della canna fumaria, provvedere alla pulizia periodica della stessa. Non accendere mai l'apparecchio con la porta aperta.
In caso di incendio della canna fumaria: chiudere le prese dell'aria dell'apparecchio e chiamare i vigili del fuico.
Qualora il vetro della porta sua rotto o crepatò non usare l'apparecchio fino a quando il vetro non sare sostituito.

Assicurarsi che vi sia sufficiente aerazione nel locale di posa. In caso di scarsa areazione, la combustione non sare completinga causando eventualmente l'emissione di gas tosici nel locale. Per ulteri informazioni sull' aerazione, si veda il capitolo "Requisiti per l'installazione".

Requisiti per l'installazione

Generità

L'apparecchio deve essere collegato ermeticamente a una canna fumaria funzionante.
Per le dimensioni di raccordo si veda si veda l'allegato "Dati tecnici".
I vigil del fuoco e/o la società di assicurazione possono informarLa relativamente a eventuali requisiti e prescrizioni particulari.

Canna fumaria

La canna fumaria serve per:
L'evacuazione dei prodotti di combustione grazie al tiraggio naturale.

i L'aria calda presente nella canna fumaria tende a salire perché è più leggera dell'aria esterna.
L'aspirazione dell'aria necessaria alla combustione del combustibile nell'apparecchio.

Qualora il tiraggio della canna fumaria non sia sufficiente, durante l'apertura della porta potrebbe fuoriuscire del fumo. Eventuali danni causati dal ritorno di fumo sono esclusi alla garanzia.

Non collegare più di un appearecchio (a.e. una caldaia) alla medesima canna fumaria, a meno che non sia consentito dalle norme locali o nazionali.

Si consiglia di consultare l'installatore riguardo alla canna fumaria. La norma europea EN13384 contiene i parametri per il calcolo della capacité di camini e canne fumarie.

qLa canna fumaria delve rispondere ai seguenti requisiti:

La canna fumaria delve essere realizzata in materiale resistente al fuoco, preferibilmente ceramica refrattaria o acciaio inox.
Deve essere pulita e perfettamente a tenutaagna, con una sufficiente energia di tiraggio.

i

Un tiraggio/depressione di 15-20 Pa durante l'esercizio normale sarebbe il valore ideale.

Il percorso della canna fumaria - a partire dall'us dei fumi dell'apparecchio - deve essere il più verticale possibile. Gomiti e raccordi orizzontali ostacolano l'evacuatione dei prodotti di combustione, causando depositi di fuliggine.
Le dimensioni interne dovrebbero essere contente, onde evitare che i fumi di combustione si raffreddino eccessivamente diminuendoosi il tiraggio naturale.
Di regola il diametro della canna fumaria dovrebb corrispondere a quello del raccordo di collegamento.

i

Per il diametro nominale si veda l'allegato "tecnici". Quando la canna fumaria è ben isolata, è consentitoanche un diametro maggiore (al massimo il doppio del diametro del raccordo di collegamento).

Il diametro (superficie) della canna fumaria deve essere regolare. Eventuali allargamenti, e soprattutto i restringimenti, ostacolano lo scarico dei prodotti di combustione.
In caso di canna fumaria provvista di comignolo/antivento: assicurarsi che il comignolo non restringa l'uscita del camino e non ostacoli l'evacuatione dei prodotti di combustione.
La parte terminale della canna fumaria deve essituata in una posizione sufficientemente distante da edifici circostanti, alberi o altri ostacoli.
La parte che emerge dal fatto dell'edificio deve essere opportunamente isolata.
La lunghezza minima della canna fumaria è di 4 metri.
Di norma, il comignolo deve superare di 60 cm il colmo del fatto.

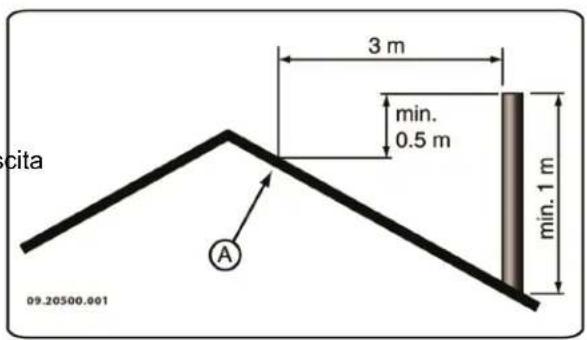

Qualora il colmo del fatto disti più di 3 metri alla canna fumaria: rispetto le misure indicate nella

figura sottostante: A = il punto più alto del fatto entro una distanza di 3 metri.

Aerazione della stanza

Per garantire una regolare combustione, l'apparecchio è a bisogno di aria (ossigeno). L'aria viene aspirata dall'ambiente dove l'apparecchio è stato installato,attraverso le prese dell'aria regolabili.

In caso di scarsa aerazione, la combustione non sare completa, causando eventually l'emissione di gas tosici nel locale.

La regola prescive un apporto d'aria para a 5,5cm^2 /kW . Si dovra provvedere un'aerazione supplementare:

Qualora l'apparecchio sia stato installato in un locale ben isolato.
In presenza di areazione meccanica forzata, a.e. un sistema di areazione centralizzato o una cappa nell'angolo cottura.

L'airazione può essere migliorata installando una agglia di aerazione nella parete esterna dell'edificio.

Si raccomanda di provvedere a una presa d'aria esterna indipendente per gli altri apparecchi che consumano aria (quali asciugatrici, altri apparecchi di riscaldamento o ventilatori da bagno) o di spegnerli durante il funzionamento della stufa.

i

È possibile collegare l'apparecchio a una presa d'aria esterna tramite un apposto set in dotazione. In tal caso gli accorgimenti per l' Aerazione supplementare posso sono essere omessi.

Pavimento e pareti

La portata di carico della superficie di appoggio dell'apparecchio deve essere sufficiente. Per il peso dell'apparecchio si veda l'allegato "Dati tecnici".

Pavimenti in materiale inflammabile devono essere protetti contro l'irraggiamento di calore per mezzo di una piastra ignifuga. Si veda l'allegato "Distanza da materiale inflammabile".

Prima di posare la piastra salvapavamenti, rimuovere materiali inflammabili come linoleum, moquette, ecc.

Assicurarsi che la distanza tra la stufa e materiali inflammabili, come pareti e mobili di legno, sua sufficiente.

Si delve tener conta del fatto cheanche il tubo di collegamento emana calore.Assicurarsi che2 la distanza tra il tubo di collegamento e 3. materiali infiammabili sua sufficiente.

Per un tubo semplice tale distanza devese assere almeno tre volte il diametro del tubostesso. Qualora il tubo sia provvisto di rivestimento, la distanza si riduce a una vol diametro.

Tenere tappeti e moquette a una distanza minima di 80~cm dal focolare.

Il pavimento davanti alla stufa deve essere protetto contro la caduta di genere ardente p mezzo di una piatra salvapavimenti ignifuga. La piatra deve soddisfare i requisiti stabiliti dalle norme nazionali.

Per le dimensioni della piastra salvapavamenti: si veda l'allegato "Distanza da materiale inflammabile".

Per gli ulteriori requisiti antincendio: si veda l'allegato "Distanza da materiale inflammabile".

Descrizione del prodotto

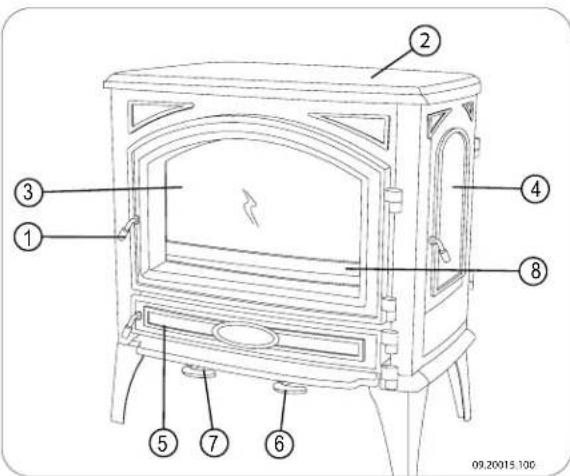

1. Chiavistello

coperchio
3. Porta
4. Porta di carico
5. Porta del cassetto raccoglicenere
6 Presa dell'aria secondaria
7. Presa dell'aria primaria
8. Paracenere

Caratteristiche dell'apparecchio

L'apparecchio più essere collegato alla canna fumaria nella parte posteriore o superiore.
L'apparecchioiene fornito con una maniglia mobile, la cosiddetta "mano fredda".
L'apparecchio è dotato di una porta separata per il caricamento del combustibile, il cosiddetto "porta di carico".

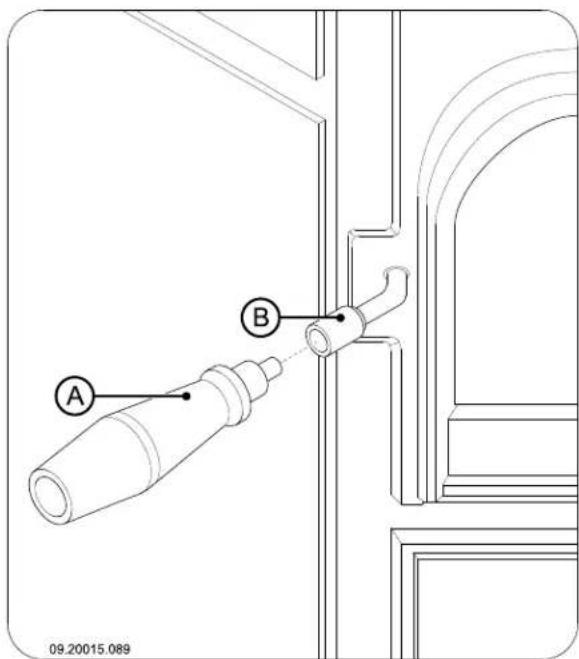

Per aprire le porte, collocare la mano fredda (A) nel chiavistello (B) presente sulle porte; si veda la figura seguente.

i Senza il peso di questi componenti è più facile spostare l'apparecchio, evitando eventuali danni.
E importante ricordarsi la posizione esatta dei componenti amovibili che devono essere riasemblati dopo la posa dell'apparecchio.

1. Aprière la porta.
2. Rimuovere le piastre refrattarie interne.

Piestre interne in ghisa proteggono la camera di combustione e trasmettono il calore all'ambiente.

Collegare sul lato posteriori o superiore

L'apparecchio più essere collegato alla canna fumaria per mezzo del bocchettone uscita fumi superiore o posteriorie.

L'apparecchio è munito di una griglia scuoticener scorrevole.
L'apparecchioiene fornito conuna paletta per rimuovere lacene inccesso.
L'apparecchio è stato studiato per lo scarico all'aria aperta. Il set di collegamento è disponibile su richiesta.

L'uscita fumi che non viene utilizzata delve essere chiusa con l'apposto tappo in dotazione.
Il bocchettone di collegamento in dotazione delve quindi essere montato sull'uscita fumi utilizzata.
Tutti i materiali di sigillatura e di fissaggio sono forniti insieme alla stufa.

Installazione

Preparazione

• Controllare, alla consegna, che l'apparecchio non presenti danni (di trasporto) o eventuali altri difetti L'apparecchio è fissato sul bancale per mezzo di bulloni.

In caso di danni (di trasporto) o difetti, non installare l'apparecchio e contattare il fornitore.

Prima della posa rimuovere tutti i componenti amovibili (tazzo superiore, piastre refrattarie interne, cassetto raccoglicenere). La rimozione del tazzo superiore facilita il collegamento della stufa.

Il tappo superiore è appoggiato alla stufa e semiclassical venire sollevato.

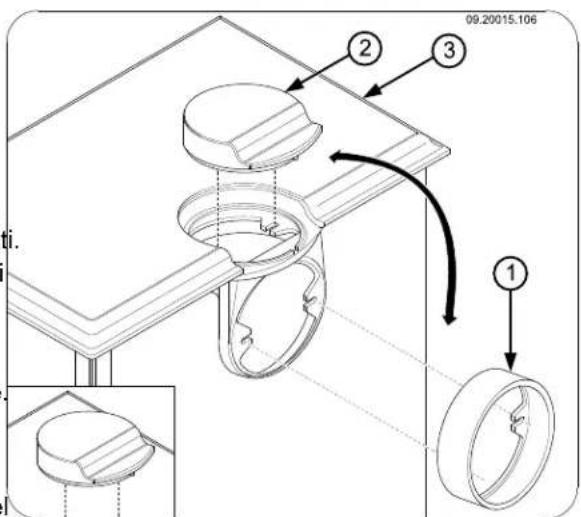

1. Montare il raccordo (1) sull'uscita collegata alla, cui canna fumaria usando i materiali di fissaggio.

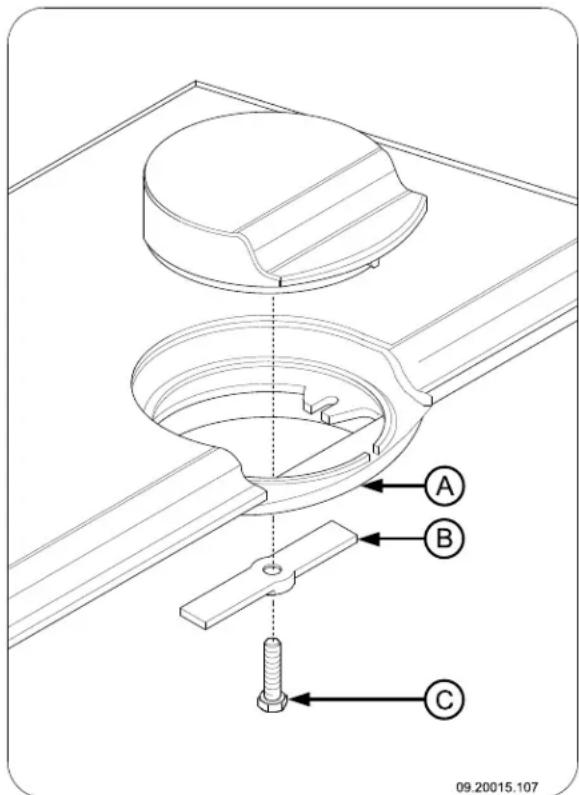

2. Usando la piastra di fissaggio (B) e il bullone (C), montare il tappo (2) sull'uscita (A) che non è

collegata alla canna fumaria; si veda la figura seguente.

Il tappo è strutturato in modo tale che, una volta collocato sulla parte superiore, formi un tout'uno con il coperchio.

1. Per la sigillatura del raccordo di collegamento e tazzo usare il mastice per alte temperature in dotazione.

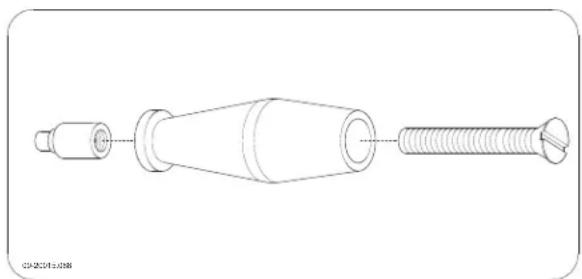

Montare la maniglia

L'apparecchioiene fornito conuna maniglia mobile la cosiddetta "mano fredda".

Fissare l'impugnatura di legno al riduttore con la vita M8x50 in dotazione; si veda la figura seguente.

Installazione e collegamento

1. Positionare l'apparecchio nelippo desiderato che deve essere in piano e in balla.
2. Collegare l'apparecchio alla canna fumaria per mezzo di un raccordo a tenuta stagna.
3. In caso di collegamento alla presa d'aria esterna: collegare la presa d'aria esterna al set di collegamento precedentemente montato sull'apparecchio.
4. Rimettere nella posizione originale tutti i componenti precedentamente tolti.

Non accendere mai l'apparecchio alla le piastre refrattarie interne.

Ora l'apparecchio è pronto per l'uso.

Uso

Prima accensione

Alla prima accensione l'apparecchio deve funzionare a piena capacité per alcune ore per permettere il completo indurimento della vernice resistente al calore. L'eventuale presenza di fumo e cattivi odori è solo temporanea. Aprire eventually le porte e le finestre del locale per cancellare l'aria.

Combustible

del L'unico combustibile adatto a questa stufa è legna naturale; tagliata, spaccata e sufficientemente essiccata.

Non usare altri combustibili: possono provocare gravi dai danni all'apparecchio.

Non è consentito alimentare la stufa con i seguenti tipi di combustibile, poiché inquinano l'ambiente e depositano nell'apparecchio e nella canna fumaria residui di combustione che potrebbero provocare incendi di camino:

Legno trattato, come legno verniciato, impregnato, multistrato, compensato e di demolizione.
Materia gomma, carta e rifiuti domestici.

Legna

• Usare preferibilmente legna dura di latifogli come la quercia, il faggio, la betulla e alberi da frutto. Questi tipi di legna bruciano lentamente a fiamma moderata. La legna di conifere contiene più resina, si consuma velocemente e produce scintille.
• Usare legname essiccato con un tasso di umidità inferiore al 20% che è stato immagazzinato per almeno 2 anni.
• Tagliare la legna nella misura adatta e spaccarla quando è ancora verde. La legna verde si lascia spaccare più facilemente; inoltre, una volta spaccata, si secca rapidamente. Stoccare la legna sotto una tettoia esposta al vento.
  Non usare legna umida. La legna umida non 4. produce calore perché l'energia viene utilizzata per l'evaporazione dell'umidità, un processo che produceanche molto fumo e fuliggine sulla porta e nella canna fumaria. Il vapore acqueo si condensa nell'apparecchio e potrebbe non solo sgocciolare dalle giunture della stufa creando macchie nere sul pavimento, maanche condensarsi nella canna fumaria formando creosoto. Il creosoto è una sostanza lavorante infiammabile e la causa principale degli incendi delle canne fumarie.

Accensione

È possibile controllare il tiraggio della canna fumaria accendendo una palla di carta da giornale sopra il deflettore. Quando la canna fumaria è fredda, spesso il tiraggio è insufficiente e il fumo potrebbe propagarsi nella stanza. Accendendo la stufa secondo la procedura sottostante, quello problema non si presentera:

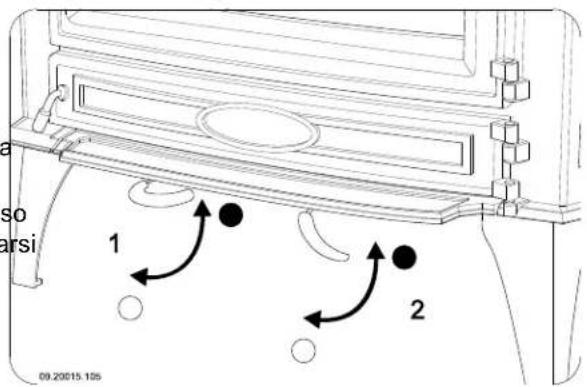

Chiudere la porta della stufa e après sua la presa dell'aria primaria, sua la presa dell'aria secondaria; si veda la figura seguente.

Far avviare bene il fuoco iniziale fino a quando non sare diventato un letto di brace ardenti. Successivamente si può caricare altri combustibile e regolare il funzionamento della stufa; si veda il paragrafo "Funzionamento a legna".

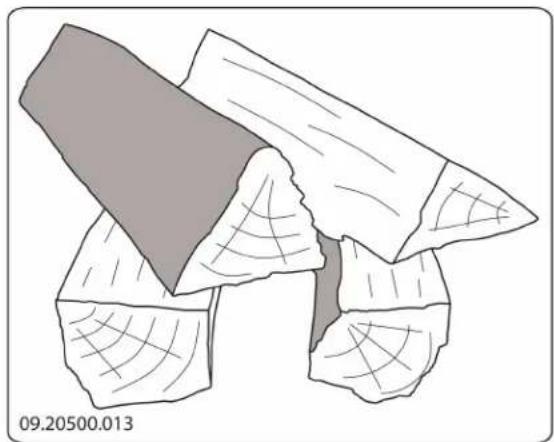

1. Accastare due strati di ceppi medi, riponendoli perpendiculararmente (incrociati).

$$ \circ = \text {A p e r t o} \bullet = \text {C h i u s o} $$

1. Riporre supra i ceppi due strati incrociati di legnetti accendifuoco.

Funzionamento a legna

1. Inserire un cubetto accendifuoco tra i legnetti delDopo aver seguito le istruzioni per l'accensione:

primo strato e accenderlo secondo le istruzioni sulla relativa confezione.

1. Apire lentamente la porta della stufa.

2. Distribuire il fatto di brace in modo uniforme sul fondo grigliato.

3. Accatasare alcuni ceppi di legna sul letto di brace.

Accatatamento disunito

In caso di accastamento disunito, la legna si consumes più rapidamente a causa della Buona ossigenazione. Adottare quello sistema quando la stufa deve rinanere accesa per molto tempo.

Accatasamento compatto

In caso di accastamento compatto, la legna si consumes più lentamente perché l'ossigeno arrivava soltanto ai ceppi esterni. Adottare questo sistema quando la stufa deve rinanere accesa per lungo tempo.

1. Chiudere la porta della stufa.
2. Chiudere la presa dell'aria primaria e lasciare aperta quella dell'aria secondaria.

Ricaricare la stufa per al massimo un terzo della capacité.

Regolazione dell'aria di combustione

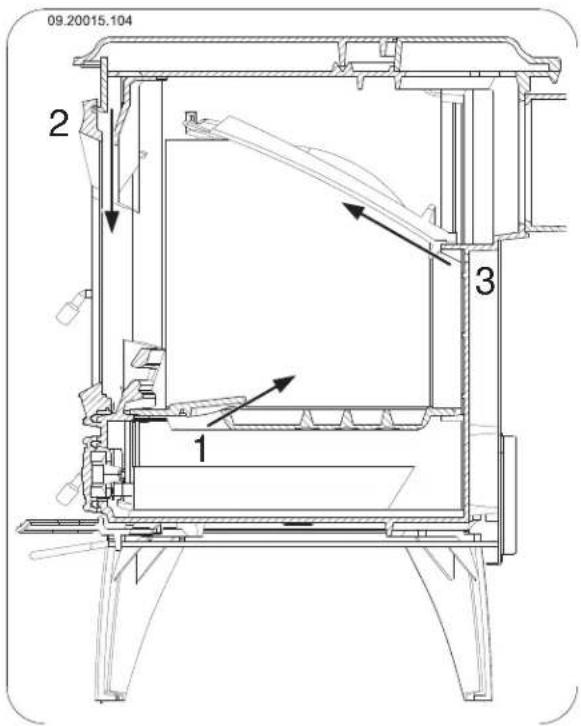

L'apparecchio è dotato di diversi dispositivi per la regolazione dell'aria (si veda la figura).

La presa dell'aria primaria regola l'apporto di aria sulla griglia (1).

La presa d'aria secondaria regola l'apporto d'aria per il vetro (sistema di pulizia air-wash) (2).

La parete posteriore è provvista di aperture di areazione fisse (3) fatto il tagliafiamma per l'immissione dell'aria di post-combustione.

Consigli

Non tenere aperta la porta della stufa quando è accesa.

Di tanto in tanto la stufa delve funzionare a regime massimo.

mantenere sempre uno strato sottile di cenere sul fondo.

In caso di prolongato funzionamento a basso regime, si possono formare depositi di catrane creosoto. Catrame e creosoto sono sostanz altamente inflammabili. Un effecssivo deposito di queste sostenze cui causare l'incendio de canna fumaria quando la temperature dei fun sale effecssivamente in poco tempo. Un saltuario funzionamento a regime massimo fa si che gli eventuali depositi di catrame e creosoto vergano eliminati.

Inoltre, il funzionamento a basso regime cui provocare il deposito di catrame sul vetro e sulla porta della stufa.

Quindi, nella mezza stagione è preferibile far funzionare la stufa a regime alto per un paio ore e non continuamente a regime basso.

Tuttavia, l'apporto di aria attraverso il fondo grigliato non deve essere ostacolato e lacene non si deve accumulare dietro le piastre interne. Pertanto lacene deve essere eliminata periodicamente.

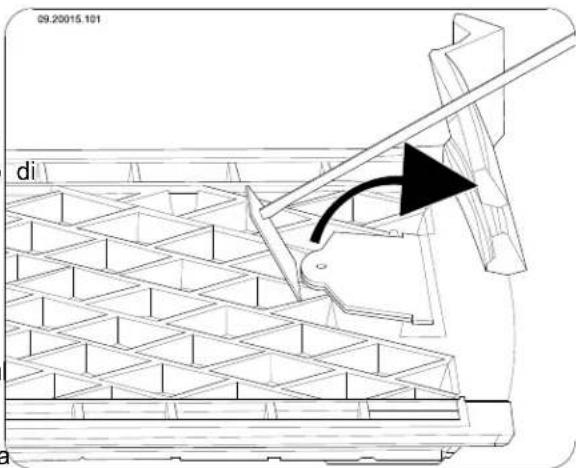

Apire la porta della stufa.

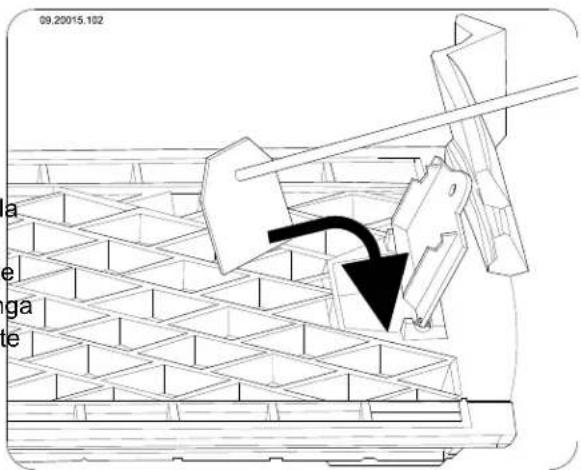

2. Usare la paletta per aprire la griglia scuoticenere nella piastra di combustione; si veda la figura seguente.

Regolare l'apporto di aria con la presa dell'aria secondaria.

La presa dell'aria secondaria non alimentata soltanto il fuoco ma creaanche areazione su vetro prevenendoosi il deposito di sporco.

Aprière temporaneamente la presa dell'aria primaria, quando l'apporto d'aria secondaria è insufficiente o la fiamma è troppo Bassa. 3
E meglio aggiuungere regolarmente piccole quantita di legna e non caricare troppo la stufa.
Per il caricamento dell'apparecchio usare l'apposto porta di carico.

1. Utilizzato l'apposita paletta, spingere lacene all'interno della griglia scuoticenere di modo che a cada nel cassetto sottostante.

Spagnere il fuoco

Non aggiungere altri combustibile e aspetto che la stufa si spenga. Quando la fiamma viene smorzata riducendo l'apporto di aria, si liberano delle sostanzi tossiche. Pertanto, è preferibile che il fuoco si spenglentamente. Aspetto che il fuoco sia completamente spento e chiudere tutte le prese dell'aria di combustione.

Rimozione dellacene

La combustione di legna produce quantità limitate di⁴. Chiudere la porta.
cenere. Il letto di cenerere costituisce un buon isolante. Aprire la porta del cassetto raccoglicenere.
facilita la combustione. Pertanto, si consiglia di

1. Rimuovere il cassetto raccoglicenere con l'aiuto della mano fredda in dotazione e svuotarlo; si la figura seguente.

1. Riccollocare il cassetto raccoglicenere nella posizione originaria e chiudere le portedell'apparecchio.

Foschia e nebbia (bassa pressione)

Foschia e nebbia possono ostacolare l'evacuatione dei fumi di combustioneattraverso la canna fumaria L'eventuale ritorno dei fumi provoca cattivi odori. Quindi, in caso di foschia e nebbia, è meglio non accendere l'apparecchio.

Eventuali problemi

Consultare l'allegato "Schema diagnostico" per risolverve eventuali problemi relativi al funzionamento dell'apparecchio.

Manutenzione

Seguire le istruzioni per la manutenzione per mantenere a livelli ottimali l'efficienza dell'apparecchio.

Canna fumaria

In molti Paesi vige l'obbligo di manutenzione e controlo della canna fumaria.

All'inizio della stagione invernale: far pulire la canna fumaria da uno spazzacamino qualificato.

• Durante la stagione invernale e dopo un lungo vedaperiodo di inutilizzo: verificare l'eventuale presenza di fuliggine.
• Dop la stagione invernale: tappare la canna fumaria con una palla di carta da giornale.

Pulizia e manutenzione periodica

Non pulire la stufa quando è ancorta calda.

▶ Pulire la superficie esterna dell'apparecchio con un panno asciuttoswana pilucchi.
La pulizia della parte interna dell'apparecchio più essere effettuata alla fine della stagione invernale:
Rimuovere eventualmente le piastre reflattarie. Si veda il capitolo "Installazione" per la rimozione e il riposizionamento delle piastre interne.
▶ Pulire eventualmente le prese dell'aria, che sono raggiungibili dopo la rimozione del tappo. Il tappo non è fissato all'apparecchio.
Sfilare eventually il deflettore alla parte superiore dell'apparecchio e pulirlo.

Controllo delle piastre reflattarie interne

Le piastre refrattarie interne sono componenti di consumo e quando soggette a usura. Controllare a intervali regolari lo stato delle piastre interne e sostituirle se necessario.

Si veda il capitolo "Installazione" per la rimozione e il riposizonzamento delle piastre interne.

i E possibile che con il tempo le piastre interne in vermiculite presentino delle fessure capillari che, comunique, non pregiudicano la loro funzionalità.
Piestre interne in ghisa durano di più quando lacene accumulasi dietro le piastre viene rimossa a intervalli regolari. La presenza di cenere dietro la piastra in ghisa ostacola la cessione del calore, provocando così la deformazione o la rottura della piastra stessa.
Non usare la stufa alla le piastre refrattarie.

Pulizia del vetro

Un vetro pulito attira meno sporco.Seguire la seguente procedura:

1. Rimuovere la polvere e la fuliggine con un panno asciutto.
2. Pulire il vetro con un detergente vetri per stufe. a. Applicare il detergente per vetri su una spugnetta, passare il prodotto su tutte la superficie del vetro e lasciar riposare per un po'.
   b. Rimuovere lo sporco con un panno umido o con carta da cucina.
3. Pulire il vetro un'altra volta con un normale detergente per vetri.
4. Asciugare il vetro con un panno asciutto o concarta da cucina.

Per la pulizia del vetro non usare prodotti abrasivi o aggressivi. Co
- Usare guanti di gomma per proteggere le mani.

Qualora il vetro della porta sua rotto o crepato, non usare l'apparecchio fino a quando il vetro non sare sostituito.
Far attenzione che il detergente per vetri non sgoccioli fra il vetro e la porta in ghisa.

Riparare i danni alla vernice

È possibile rimediare a piccoli danni alla vernice per mezzo di una bombola spray di vernice resistente ad alte temperature, disponibile presso il Suo fornitore.

Riparare la superficie smaltata

Smaltare è un processo artigianale che può dare origine a leggere differenze cromatiche e a piccoli danni all'apparecchio. Gli apparecchi sono sottoposti in fabbrica ad un controllo visivo: l'addetto al controllo esamina la superficie per 10 secondi alla distance di 1 metro.

Eventuali imperfezioni che non risultano evidenti alla vista vengono APPROVE. Mediating la speciale vernice resistente ad alte temperature in dotazione, è possibile provvedere alla riparazione di piccoli danni (causati dal trasporto).

Applicare la vernice in strati sottili e lasciare asciugare bene prima di usare l'apparecchio.

Controllare la sigillatura

Manutenzione della stufa smaltata

Non pulire la stufa quando è ancora calda. La superficie smaltata deve essere pulita preferibilmente con sapone di marsiglia neutro e acqua tiepida. Usare poca acqua, asciugare bene la superficie per evitare la formazione di ruggine. Non usare mai lana di acciaio o altri prodotti abrasivi. Non posare bollitori d'acqua direttamente sulla stufa smaltata; usare un sottopentole e evitare danneggiamenti.

Controllare che la guarnizione della porta garantisce una buona tenuta. La guarnizione si consuma e deve essere sostituita a intervalli regolari.
Controllare che della camera di combustione non visiano spifferi d'aria e chiudere le eventuali fissure con mastice per alte temperature.

Il masticheve indurirsi prima di riaccendere la stufa per evitare che l'umidita presente nel masticseformibolle d'aria,creando nuove fissure.

Lubrificazione

Nonostante la ghisa abbia proprieta autolubrificanti, le parti mobili devono essere ingrassate di tanto in tanto.

Ingrassare le parti mobili (i sistemi di guida, le cerniere, la chiusura della porta e le prese dell'aria) con grasso per alte temperature disponibile in ferramenta.

Allegato 1: Dati tecnici

Modello 640CB 760CB
Potenza termica nominale 9 kW 11 kW
Collegamento canna fumaria (diametro) 150 mm 150 mm
Peso +/- 190 kg +/- 210 kg
Combustibile consigliato Legna Legna
Caratteristica combustibile, lunghezza max.	50 cm 60 cm
Portata massima dei fumi di combustione	12,9 g/s 10,6 g/s
Innalzamento della temperature misurato nella sezione di misura	197 K	215 K
Temperatura rilevata all'uscita dell'apparecchio	336	303 °C
Tiraggio minimo	12 Pa	12 Pa
Emissione di CO (13%2)D	0,10 %	0,09 %
Emissione di NOx (13%2)O	81 mg/Nm3	145 mg/Nm3
Emissione di CnHm (13%2)D	114 mg/Nm3	114 mg/Nm3
Emissione di polveri	19 mg/Nm3	15 mg/Nm3
Emissione di polveri secondo NS3058-NS3059	7,72 gr/kg 7,72	gr/kg
Rendimento	75,2 %	78 %

Allegato 2: Dimensioni

640CB

09-00095-000_640CB

760CB

Allegato 3: Distanza da materiali inflammabili

640CB - Distanze minime in millimetri

* Tubo	di raccordo protetto (isolato)
	Materiale inflammabile
	Materiale non inflammabile, spessore 100 mm

760CB - Distanze minime in millimetri

* Tubo	di raccordo protetto (isolato)
	Materiale infiammabile
	Materiale non infiammabile, spessore 100 mm

640CB e 760CB - Dimensioni della piastra salvapavamenti

Dimensioni minime della piastra salvapavamenti

	A (mm)	B (mm)
Din 18891 500 300
Germania 500 300
Finlandia 400 100
Norvegia 300 100

Allegato 4: Schema diagnostico

				Problema
●				La legna non brucia bene
	●			Scalda peu
		●		Ritorno del fumo durante il caricamento
			●	L'apparecchio funziona a regime troppo elevato, non regolabile
				Il vetro si sporca
				possibile causa possibile	rimedio
●	●	●		Tiraggio insufficiente	Quando la canna fumaria è fredda, talvolta illiraggio non è sufficiente.Seguire le istruzioni per l'accensione nel capitolo "Uso"; après una finestra.
●	●	●		La legna è troppo bagnata Usare legna	con un tasso di umidità inferiore al 20%.
●	●	●		Ceppi troppo grossi	Usare legnetti ascendifuoco. Usare ceppi spaccati, con una circonferenza massima di 30 cm.
●	●	●	●	Legna non accastata correttamente.	Accastare la legna di modo che l'apporto di aria fra i ceppi sua sufficiente (accastamento incrociato, sivea "Accendere con legna").
●	●	●		Insufficiente tiraggio della canna fuma	Controllare che la canna fumaria soddisfi i seguenti requisiti: altezza minima 4 metri, diametro giusto, isolata bene, parete interna liscia, poche curve, libera da ostruzioni (nidi d'uccello, cumuli di fuliggine), tenuta stagna (senza fissure).
●	●	●		Posizione non idonea del comignolo	L'altezza giusta rispetto al colmo del fatto, nessun ostacolo nelle vicinanze.
●	●	●	●	Regolazione scorretta delle prese d'aria	Apire completinge le prese dell'aria di combustione.
●	●	●		Collegamento scorretto dell'apparecchio alla canna fumaria	Il collegamento deve essere a tenuta stagna.
●	●	●		Depressione nel locale dove sitrova l'apparecchio	Spagnere tutti i sistemi di aspirazione e areazione.
●	●	●		Apporto d'aria insufficiente	Provedere a un buon apporto di aria, eventualmente per mezzo di una presa d'aria esterna.
●	●	●		Condizioni meteorologiche sfavorevoli? Inversione (flusso d'aria inverso nella canna fumaria a causa di elevate temperature esterne), vento forte	In caso di inversionione, è meglio non usare l'apparecchio. Eventually installare un antivento sul comignolo.
		●		Corrente d'aria nel locale	Evitare corrente d'aria nel locale, non installare l'apparecchio nelle vicinanze di una porta o di canalid'aerazione.
				Le fiamme vengono in contatto con il vetro	Assicurarsi che la legna non sia troppo vicina al vetro. Chiudere ulteriormente la presa dell'aria primaria.
			●	Esce aria dall'apparecchio Controllare	la guarnizione della porta e le giunture dell'apparecchio.

Indice

A

Accatastare i ceppi di legna 10.

Accendere.9

Aerazione.5 regola.5

Aggiunta di combustibile.11

Altezza di caricamento della stufa.10....

Apire
cassetto raccoglicenere.12.
griglia scuoticenere.11.

Aria primaria.9

Aria secondaria 9

Avverenza areazione 4-5

condizioni assicurative 4

detergente vetri per stufe 13

incendio della canna fumaria. 4

incendio di carino 8,11

materiali combustibili 4

superficie molto calda 4

vetro rotto o crepato. 4,13

C

Calore, insufficiente. 12, 20

Canna fumaria altezzaCanna fumaria altezza 5

collegamento a. 8

diametro di collegamento. 14

manutenzione 12

requisiti 4

Caricamento del combustibile
porta di caricamento 11
ritorno del fumo. 20

Cassetto raccoglicenere aprire 12

Catrame 11

Collegamento alla canna fumaria lato posteriore 7 lato superiore. 7

Collegare dimensioni 15

Combustible adatto 8

aggiungere. 10-11

non idoneo 8

quantita 12

Combustibile adatto 8

Combustible non idoneo. 8

Comignolo 5

Comignolo della canna fumarja 5

Condizioni meteorologiche, non accendere.. 12

Creosota 11

D

Detergente vetri per stufe. 13

Dimensioni 15

E

Emissione di polveri 14

Essiccazione della legna 9

Evitare incendi della canna fumaria 11

F

Fessure nell'apparecchio 13

Foschia, non accendere. 12

Fumi di combustione portata massima 14

Fumo prima accensione 8

Funzionamento a regime troppo elevato 20 aggungere combustibile 9,11

calore insufficiente 12

pococalore 20
regolazioneinsoddisfacente. 20

Fuoco accensione 9 spagnere 11

Fuoco iniziale 9

G

Grasso per lubrificazione. 13

Griglia d' aerazione 5

Griglia scuoticenere. 11

Guarnizione della porta 13

1

Immagazzinamento della legna 9

Innalzamento della temperatura

sezionedi misura 14

Installazione

dimensioni 15

L

Legna 9

essiccazione.9.

nonbrucia bene.20

tipi adatti.9

umida 9

Legna di conifere.9

Legna umida 9

Legnetti accendifuoc.20.

Lubrificazione 13

M

Manutenzione

canna fumaria.12

guarnizione 13

lubrificazione 13

pulizia del vetro. 13

pulizia dell'apparecchio 12

Materiali inflammabili

distanza da 17

Misure antincendio

distanza da materiali inflammabili 17

Muri

sicurezza antincendiq 6

N

Nebbia, non accendere 12

0

Ossigenare il fuco 11

P

Paletta per la rimozione dellacene 7,11

Pareti

sicurezza antincendiq 6

Pavimento

portata di carico 6

sicurezza antincendio 6

Peso 14

Piastre refrattarie interne

avverenza 8

manutenzione 12

Porta

guarnizione 13

Portata di carico del pavimento 6

Potenza nominale.12

Potenza termica nominale. 14

Presa d'aria esterna 5

collegamento a. 8

Presed'aria 9

Pulizia

apparecchio 12

vetra. 13

Pulizia della canna fumaria 12

R

Raccordodi collegamento

montare 7

Raccordo di collegamento alla canna fumaria 7

Regolare l'apporto di aria. 11

Regolazione dell'aria 10

Regolazione dell'aria di combustione 10

Rendimento 14

Rimuovere
cenere 11

Rimuovere la cnere. 11

Risoluzione problemi 12, 20

Ritorno dei fumi 4

Rivestimento, manutenzione 13

s

Sicurezza antincendio

mobili. 6

pareti 6

pavimento.6

Spegnimento del fuoco 11

Spifferid'aria. 13

Stoccare la legna 9

T

Tappeto 6

Tappodelbocchettone montare

Temperatura. 14

Tiraggio 14

V

Vernice 8

Vetro

pulizia.13.

sporca.20.
