BEDIENUNGSANLEITUNG 760CB DOVRE

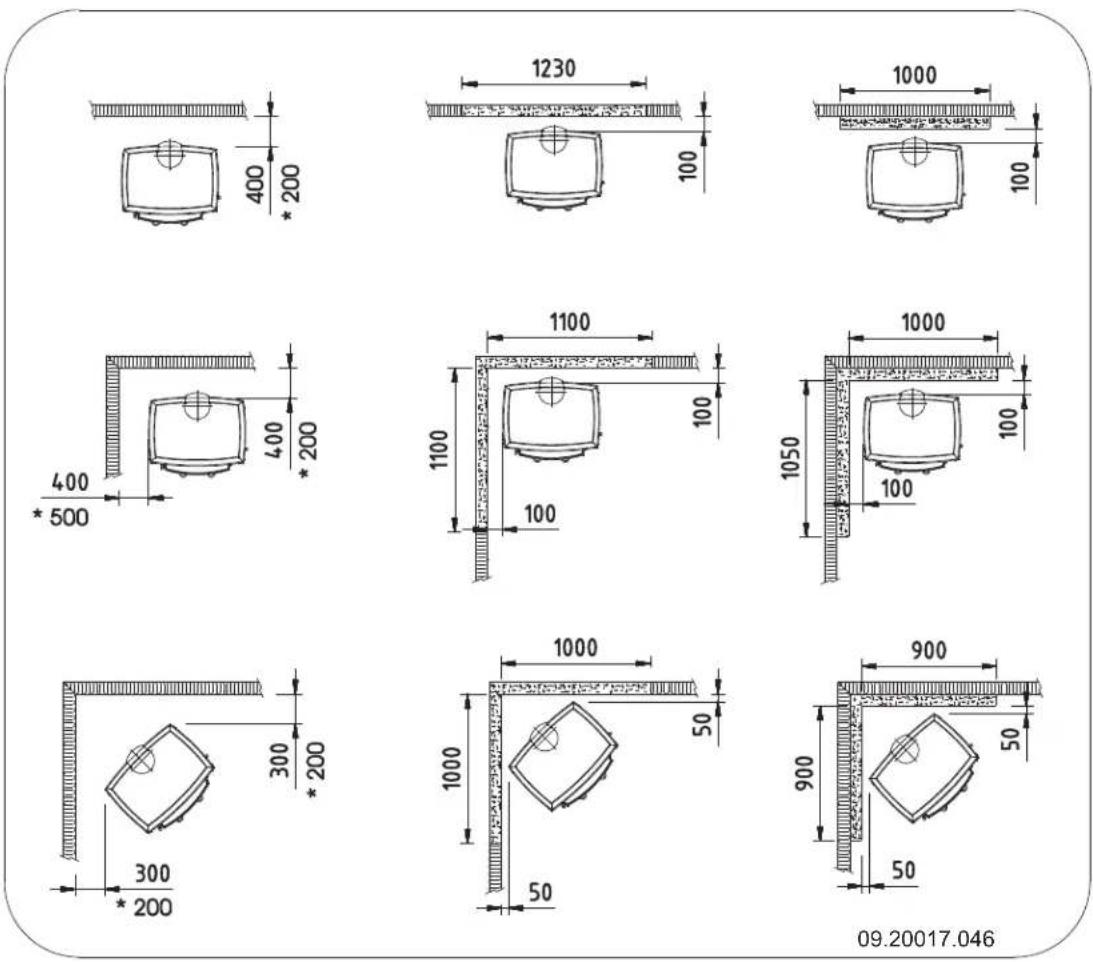

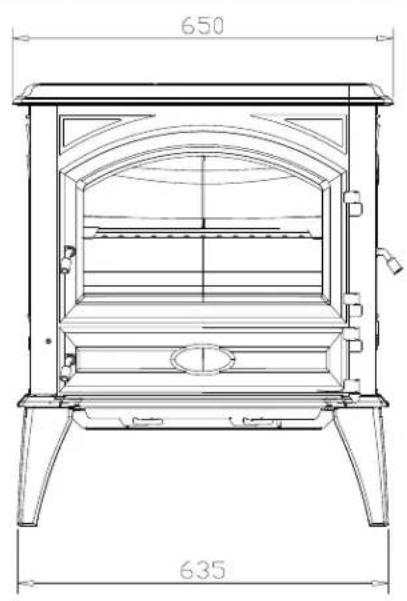

640CB - Minimale aufstanden in millimeters

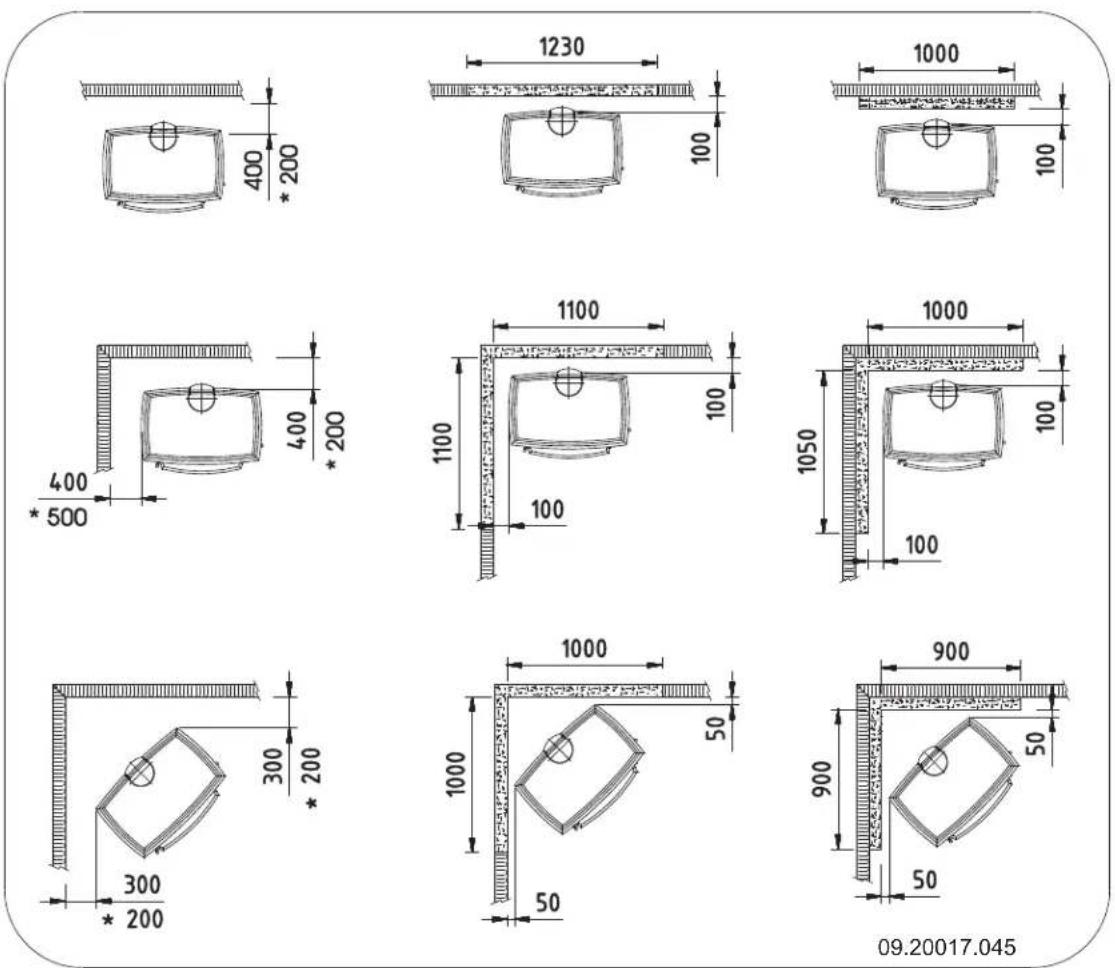

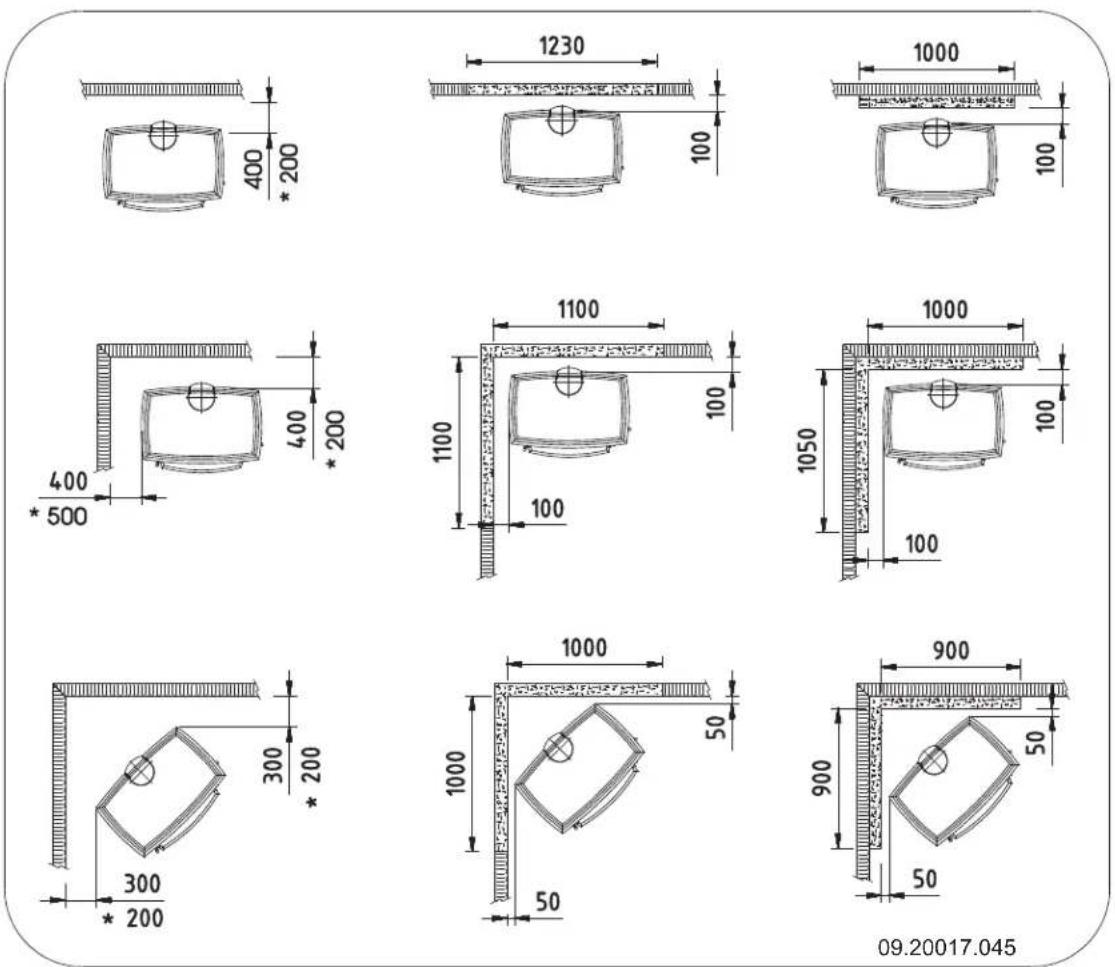

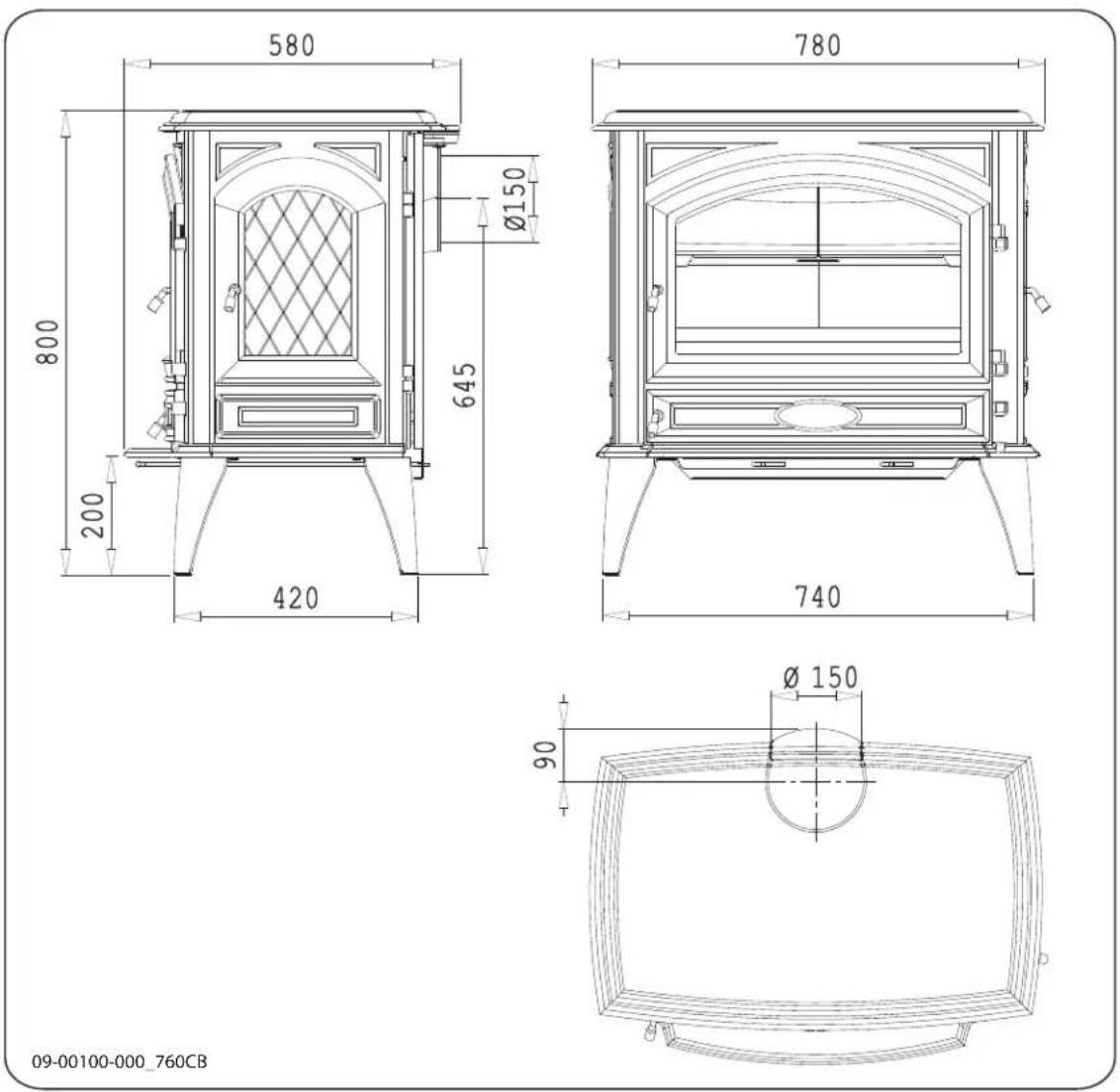

760CB - Minimale aufstanden in millimeters

Deur aufdichtingskoord 13

Mist, nicht stoken 12

Muren brandveiligheid 6

N

Naaldhout. 8

Nat hout 8

Nevel, nicht stoken 12

Nominal vermogen 12, 14

0

Wanden brandveiligigkeit 6

Warmte, onvoldoende 12, 20

Weersomstandigheden, nicht stoken 12

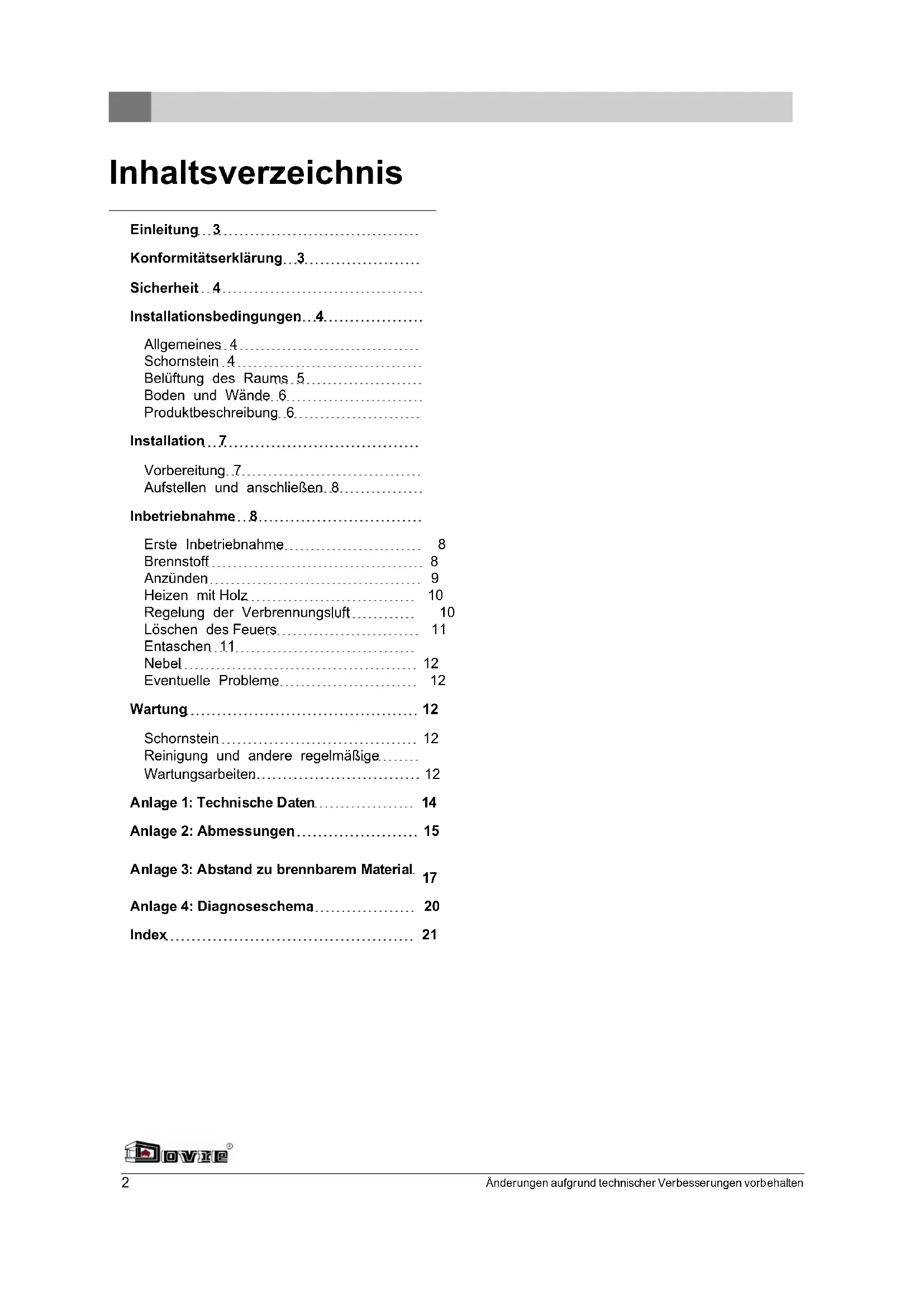

Table of contents

Introduction 3

Empilage des buchs 10

Konformitätserklung 3

Sicherheit 4

Installationsbedingungen.4

Allgemeines 4
Schornstein 4
Belüftung des Raums 5
Boden und Wände 6
Produktbeschreibung.6

Installation 7

Vorbereitung.7
Aufstellen und anschreiben 8.

Inbetriebnahme 8

Erste Inbetriebnahme 8
Brennstoff 8
Anzünden 9
Heizen mit Holz 10
Regelung der Verbrennungsluft 10
Löschen des Feuers 11

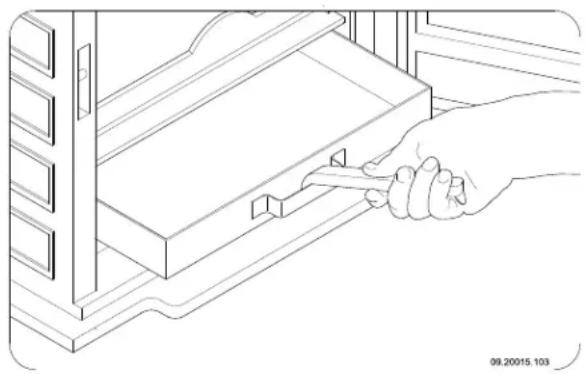

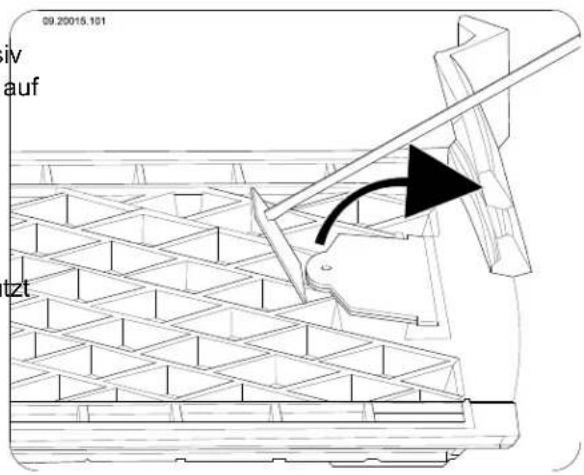

Entaschen 11
Nebel 12
Eventuelle Probleme 12

Wartung 12

Schornstein 12
Reinigung und andere regelmäßige.
Wartungsarbeiten 12

Anlage 1: Technische Daten 14

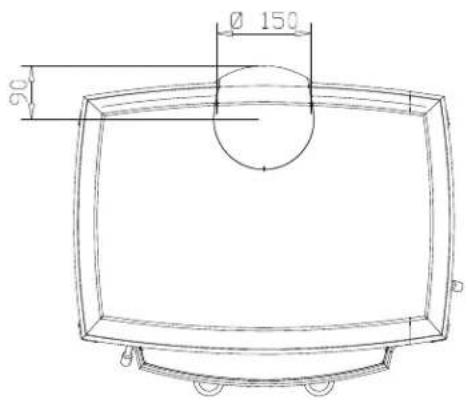

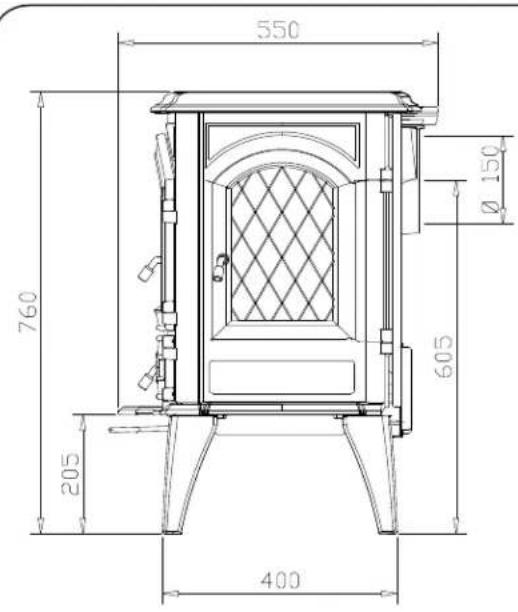

Anlage 2: Abmessungen 15

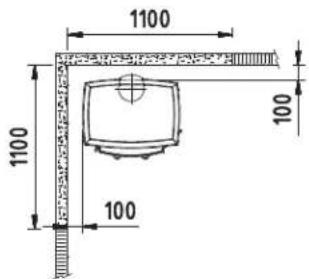

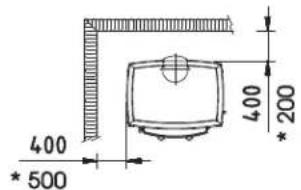

Anlage 3: Abstand zu brennbarem Material. 17
Anlage 4: Diagnoseschema 20
Index 21

Einleitung

Sehr geehrte(r) Benutzer(in),
Mit dem Kauf theses Heizgerats von DOVRE haben Sie sich für ein hochwertiges Produkt entschieden.
Dieses Produkt gehört zu einer neuen Generation energiesparender und umweltfreundlicher Heizgeräte.
These Geräte nutzen sowohl Konvektionswärme als auch Strahlungswärme.

Konformitätserklarung

Benachrichtigte Behörde: 2013

Ihr DOVRE-Gerät wurde mithilfe der modernsten Produktionsmittel gefertigt. Sollte Ihr Gerät wider Hiermit erklart Erwarten dennoch einen Mangel aufweisen, können Sie sich jederzeit an den DOVRE-Service wenden. Dovre nv, Nij
Das Gerat darf nicht verändert werden; verwenden Sie stets Original-Ersatzteile.
Das Gerät ist zum Aufstellen in einem WohnraumEN 13240 produziert werden. gedacht. Es muss hermetisch damit an einen gut Funktionierenden Schornstein angeschlossen werden. Weelde 01-02-2006
Wir empfehlen, das Gerät durch einen qualifizierten Techniker installieren zu halten.
DOVRE übernimmt keinerlei Haftung für Probleme oder Schäden, die auf eine inkorrekte Installation zurückzuführen sind.
Bei Installation und Verwendung müssen die nachfolgend aufgeführten Sicherheitsvorschriften beachtet werden.

These Anleitung erläutert, wie Sie das DOVRE-Heizgerät sicher installieren, verwenden und warten. Wenn Sie weitergehende Informationen und technische Daten benötigen oder ein Installationsproblem haben, wenden Sie sichitte zuerst an ihren Lieferanten.

© 2012 DOVRE NV

Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gefelften Geräts ohne vorherige Ankündigung von den Angaben in dieser Broschüre abweichen.

DOVRE N.V.
Nijverheidsstraat 18 Tel.: [phone]
B-2381 Weelde Fax: [phone]
Belgien E-Mail: [e-mail]

Sicherheit

Achtung! Alle Sicherheitsvorschriften müssen strikt eingehalten werden.
Lesen Sie die Anleitungen zu Installation, Inbetriebnahme und Wartung sorgfältig durch, bevor Sie das Gerät in Betrieb fühmen.
Das Gerät muss gemäß den in Ihr dem Land geltenden gesetzlichen Bestimmungen installiert werden.
Alle lokalen Bestimmungen sowie Bestimmungen aufgrund von EU-Normen müssen bei der Installation des Geräts beachtet werden.
Lesen Sie die Anleitungen zu Installation, Inbetriebnahme und Wartung, die dem Gerät beiliegen.
Vorzugsweise sollte das Gerät von einem dazu befugten Techniker installiert werden. Diese kennt alle geltenden Bestimmungen und Vorschriften.
Das Gerät wurde zu Heizungszwecken entwickelt. Alle Oberflächen, einschließlich Glas und Anschlussrohr, können sehr heißt werden (mehr als 100^ ! Verwenden Sie bei der Bedienung eine "kalte Hand" oder hitzebestandige Handschuhe.
Legen Sie keine Gardinen, Kleider, Wäschstücke oder andere brennbare Materialien auf oder neben das Gerät.
Verwenden Sie während des Betriebs Ihres Gerats keine leicht entflammbaren oder explosiven Materialien in der Nähe des Gerät
Lassen Sie den Schornstein regelmäßig reinigen, um Schornsteinbrände zu verhindern. Heizen Sie niemals mit geöffneter Tur.
Bei einem Schornsteinbrand: Schließen Sie die Lufteingänge des Geräts, und rufen Sie die Feuerwehr.
Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss diese Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Sorgen Sie für eine ausreichende Ventilation in dem Raum, in dem das Gerät aufgestellt ist. Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase in dem Raum ausbreiten konnen. Vgl. das Kapitel "Installationsbedingungen" für weitere Informationen zur Ventilation.

Installationsbedingungen

Allgemeines

Das Gerät muss hermetisch dicht an einen gut Funktionierenden Schornstein angeschlossen werden.
Fur den Anschluss: vgl. die Anlage "Technische Daten".
Informieren Sie sich bei der Feuerwehr und/oder bei ihrer Versicherungsgesellschaft nach eventuellen speziellen Bedingungen und Vorschriften.

Schornstein

Der Schornstein ist erforderlich für:

Die Abfuhr von Verbrennungsgasen durch natürlichen Abzug.
Die warme Luft in dem Schornstein ist leichter als die Außenluft und steigt dazu nach oben.
Das Ansaugen von Luft, erforderlich für die Verbrennung der Brennstoffe in dem Gerät.

Ein nicht korrekt Funktionierender Schornstein kann zu Rauchrückschlagen beim Offnen der Tur führen.
SSchaden durch Rauchrückschlag fallen nicht unter die Garantie.
Schlieben Sie nicht mehrere Geräte (etwa noch einen Zentralheizungskessel) an denselben Schornstein an, es sei dann, lokale oder landesweite Gesetze{lassen dies zu.

Fragen Sie ihren Installateur nach einer Beratung zu Ihrem Schornstein. Konsultieren Sie die EU-Norm EN13384 für die korrekte Berechnung Ihres Schornsteins.

Der Schornstein muss die folgenden Bedingungen erfüllen:

Der Schornstein muss aus feuerfestem Material bestehen, vorzugsweise aus Keramik oder Edelstahl.
Der Schornstein muss luftdicht und gut gereinigt sein und vollständigen Zug garantieren.

i

Ein Zug/Unterdruck von 15 - 20 Pa während der normalen Belastung ist ideal.

Der Schornstein muss - vom Ausgang aus dem Gerät ab - so vertikal wie möglich verlaufen. Richtungsänderungen und horizontale Teilstücke stären den Abzug der Verbrennungsgase und führen möglicherweise zu Rauchansammlungen.
Die Innenmaße des Schornsteins dürfen nicht zu groß sein, um zu vermeiden, dass sich die Verbrennungsgase zu stark abkühlen und dadurch den Zug beeinträchtigen.
Der Schornstein sollte nach Möglichkeit den gleichen Durchmesser aufweisen wie das Anschlussstück.

i

Für den nominalen Durchmesser vgl. die Anlage "Technische Daten". Wenn der Rauchkanal gut isoliert ist, kann der Durchmesser eventuell etwas großer sein (max. zweimal so groß wie der des Anschlussstücks).

Der Abschnitt (die Oberfläche) des Rauchkanals muss konstant sein. Änderungen und (vor allem) Verengungen stären die Abfuhr der Verbrennungsgase.
Bei Verwendung einer Regenhaube auf dem Schornstein: Achten Sie darauf, dass die Haube nicht die Mündung des Schornsteins verengt, und dass sie nicht die Abfuhr der Verbrennungsgase befindert.
Der Schornstein muss in einem Bereich munden, der nicht durch umliegende Gebäude, in der Näh stehende Bäume oder andere Hindernisse befindert wird.
Der Teil des Schornsteins, der außerhalb der Wohnung liegt, muss isoliert sein.
Der Schornstein muss mindestens 4 Meter hoch sein.
Als Faustregel gilt: 60 cm oberhalb des Dachfirsts.
ts.

Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist: halten Sie die in der folgenden Abbildung angegebenen Maße ein. A = der höchste Punkt des Daches innerhalb eines Abstands von 3 Metern.

Belüftung des Raums

Für eine gute Verbrennung besteht das Gerät Luft (Sauerstoff). Die Luft wird über einstellbare Luftinlassoeffnungen aus dem Raum, in dem das Gerät aufgestellt ist, angeführrt.

Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase in dem Raum ausbreiten konnen.

Eine Faustregel ist, dass die Luftzufuhr 5,5cm^2 /kW betragen muss. Eine zusätzliche Ventilation ist erforderlich:

We
inn das Gerät in einem gut isolierten Raum.
Wenn eine mechanische Ventilation verwendet wird, etwa durch ein zentrales Absaugsystem oder eine Abzugkappe in einer offenen Kuche.

• Sie können für zusätzliche Ventilation sorgen, indem sie in der Außenwand ein Ventilationsgitter einbauen laßen.

Sorgen Sie davon, dass andere Luft verbrauchende Geräte (eita ein Wäschetrockner, andere Heizgeräte oder ein Badezimmerventilator) über eine eigene Außenluftzufuhr verfügen, oder ausgeschaltet sind, wenn das Gerät in Verwendung ist.

i

Sie konnen das Gerät auch an einer Außenluftanfuhr anschließen. Hierfür ist ein Anschlussatz im Lieferumfang enthalten. Dann benötigen Sie keine zusätzliche Ventilation.

Boden und Wände

Der Boden, auf dem das Gerät aufgestellt wird, must über ein ausreichendes Tragvermögen verfügen. Für das Gewicht des Geräts vgl. die Anlage "Technische Daten".

#

Schützen Sie brennbare Böden mithilfe einer feuerfesten Bodenplatte gegen Wärmeausbreitung. Vgl. die Anlage "Abstand zu brennbarem Material".

#

Entfernen Sie brennbare Materialien, wie etwas Linoleum, Teppich usw. unter der feuerfesten Bodenplatte.

#

Sorgen Sie für ausreichenden Abstand zwischen dem Gerät und brennbaren Materialien, wie etwa hölzernen Wänden und Möbeln.

#

Auch das Anschlussrohr strahlt Wärme ab.
Sorgen Sie für ausreichenden Abstand bzw.
Abschirmung zwischen dem Anschlussrohr und brennbaren Materialien.
Die Faustregel für ein einwandiges Rohr ist Abstand, der das Dreifache des Rohrdurchmessers beträgt. Wenn das Rohr von einer Schutzschale umhüllt ist, ist ein Abstand, der dem Rohrdurchmesser entspricht, vertretbar.

#

Zwischen Teppichen und dem Feuer muss ein Mindestabstand von 80 cm gewahrt bleiben.

#

Schützen Sie brennbare Böden vor dem Ofen mithilfe einer feuerfesten Bodenplatte gegen eventuell herausfallende Asche. Die Bodenplatte muss den in Ihr dem Land gultigen gesetzlichen Normen entsprechen.

#

Für die Abmessungen der feuerfesten Bodenplatte: Vgl. die Anlage "Abstand zu brennbarem Material".

#

Für weitere Anforderungen im Zusammenhang mit der Brandsicherheit: Vgl. die Anlage "Abstand zu brenbarem Material".

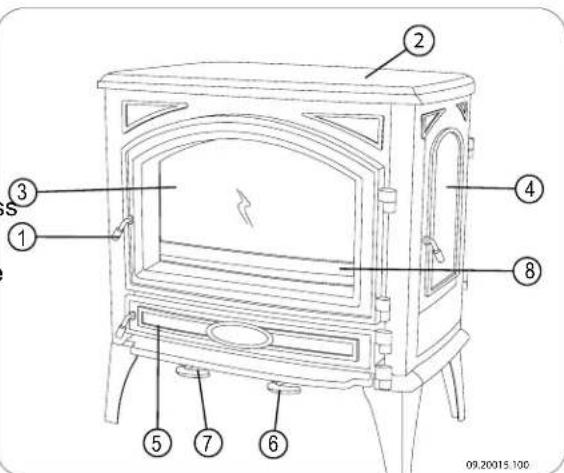

Produktbeschreibung

1. Riegel
2. Obere Platte
3. Turr
4. Füllür
5. Aschenladentür
6. Sekundäre Luftklappe
7. Primäre Luftklappe
8. Feuerkorb

Merkmale des Geräts

Das Gerät kann an der Rückseite oder der Oberseite an den Schornstein angeschlossen werden.

Das Gerät wird mit einem losen Handgriff, der so genannten "kalten Hand", gefelert.

Das Gerät verfügbar über eine gesonderte Tur zum Nachfüllen des Brennstoffs, die so genannte "Fülltür".

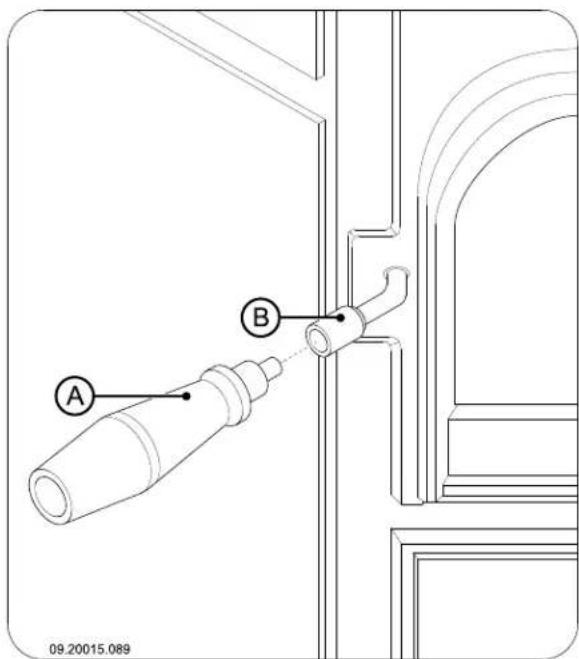

Setzen Sie zum Öffnen der Türen die "kalte Hand" (A) in den Riegel (B) an den Türen; vgl. die nachfolgende Abbildung.

Das Gerät verfügbar über eine aufklappbare Entaschungssöffnung.
Das Gerat wird mit einer Zugschaufel zum Entfern den Asche geliefert.
Das Gerät ist zum Außenluftanschluss geeignet. Das damit erforderliche Anschlussset ist optional erhältlich.

Installation

Vorbereitung

Überprüfen Sie das Gerät sofort nach Lieferung (Transport-) Schäden und eventuelle andere Mängel. Das Gerät ist an der Unterseite mit Schrauben auf der Platte befestigt.

Wenn Sie (Transport-) Schaden oder Mängel feststellen, behmen Sie das Gerät nicht in Betrieb und informieren Sie den Handler.

Entfernen Sie die abmontierbaren Teile (Oberplatte, feuerfeste Innenplatten, Aschenlade) aus dem Gerät, bevor Sie es installieren. Das Abnehmer der Oberplatte erleichtert den Anschluss des Geräts.

Die Oberplatte liegt lose auf dem Gerät und kann normalerweise von dem Gerät abgenommen werden.
i Wenn Sie die abmontierbaren Teile entfernen, konnen Sie das Gerat leichter verschiben und Beschädigungen vermeiden.
Achten Sie beim Entfernen dieser Teile auf ihre ursprüngliche Lage, damit Sie sie später wieder korrekt anbringen konnen.

1. Öffnen Sie die Tür.
2. Entfernen Sie die feuerfesten Innenplatten.
   Gusseiserne Innenplatten schützen die Verbrennungskammer und geben Wärme an die Umgebung ab.

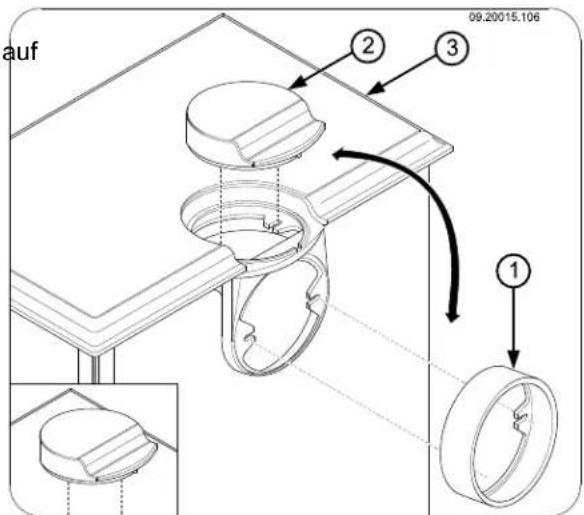

Anschluss an der Rückseite oder der Oberseite

Beim Anschlieben des Geräts an einen Schornstein haben Sie die Wahl, den Anschluss an der Oberseite oder an der Rückseite des Geräts vorzunehmen.

Den Ausgang, den Sie nicht verwenden möchten, müssen Sie mit dem mitgelieferten Abschlussdeckel verschreiben.
An dem Ausgang, den Sie verwenden möchten, montieren Sie das mitgelieferte Anschlussstück.
Abdichtungs- und Befestigungsmaterialien sind im Lieferumfang enthalten.

1. Montieren Sie das Anschlussstück (1) mit den Befestigungsmaterialien an dem Ausgang, der an den Schornstein angeschlossen wird.

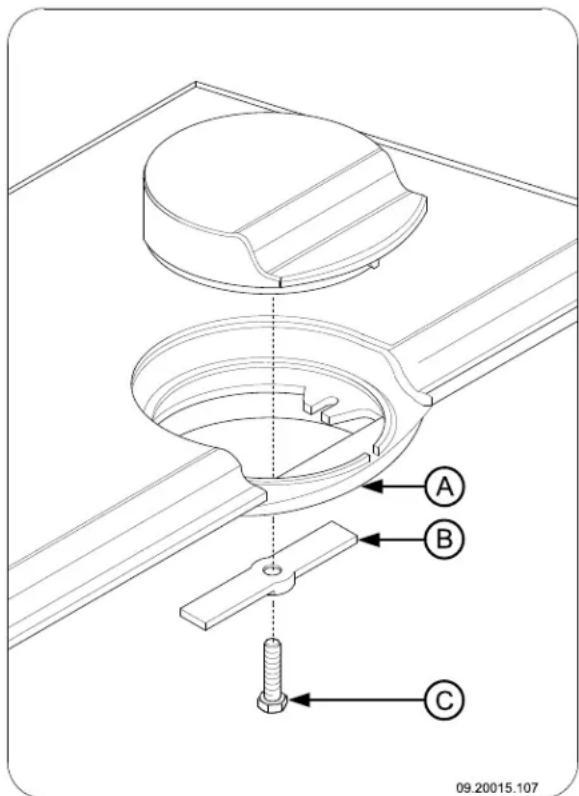

2. Montieren Sie den Abschlussdeckel (2) mit Befestigungslatte (B) und Bolzen (C) an dem Ausgang (A), der nicht an den Schornstein angeschlossen wird; vgl. die nachfolgende Abbildung.

Der Abschlussdeckel ist so geformt, dass er auf der Oberseite genau in die Oberplatte passt.

1. Verwenden Sie zur Abdichtung von Anschlussstück und Abschlussdeckel den mitgelieferten Ofenkitt.

Montieren des Handgriffs

Das Gerät wird mit einem losen Handgriff, der so genannten "kalten Hand", gefelert.

Befestigen Sie den hölzernen Handgriff mit der mitgelieferten Schraube M8x50 am Anschlussstück; vgl. dazu die nachfolgende Abbildung.

Aufstellen und anschließen

1. Stellen Sie das Gerät an einem geeigneten Ort auf, und sorgen Sie mit einer Wasserwaage für eine ebene Aufstellung.
2. Schlieben Sie das Gerät hermetisch dicht an den Schornstein an.
3. Bei Außenluftanschluss: Schlieben Sie die Außenluftzufuhr an dem Anschlussatz an, den Sie an dem Gerät befestigt haben.
4. Setzen Sie alle abmontierten Teile wieder an ihrem korrekten Platz in das Gerät ein.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

Das Gerät ist jetzt gebrauchsfortig.

Inbetriebnahme

Erste Inbetriebnahme

Wenn Sie das Gerät zum ersten Mal in Betrieb führen, lassen Sie es eine Stunden durchheizen. Dadurch härtet der hitzebestände Lack aus. Hierbei kann es zu Rauch- und Geruchsbildung kommt. Öffnen Sie dann eventuell in dem Raum, in dem das Gerät aufgestellt ist, Fenster und Türen.

Brennstoff

Dieses Gerät ist ausschließlich zum Verbrennen von Naturholz geeignet, das gesagt und gaspalten sowie ausreichend getrocknet ist.

Verwenden Sie keine anderen Brennstoffe; diese können dem Gerat ernsthafte Schäden zufugen.

Die folgenden Brennstoffe dürfen nicht verwendet werden, da sie die Umwelt verschmutzen und da sie

Gerat und Schornstein stark verunreinigen, was zu einem Schornsteinbrand führen kann:

Behandeltes Holz, wie etwa Holz mit Beschichtungen, gefarbtes Holz, imprägniertes Holz, konserviertes Holz, Multiplex und Spanplatten.
Kunststoff, Altpapier und Haushaltsabfälle.

Holz

• Verwenden Sie vorzugsweise hartes Laubholz, wie etwa Eiche, Buche, Birke oder Obstbaumholz. Dieses Holz brennt langsam bei ruhiger Flamme. Nadelholz enthalt mehr Harz, brennt schneller und erzeugt mehr Funken.
• Verwenden Sie getrocknetes Holz mit maximal 20% Feuchtigkeitsanteil. Hierzu muss das Holz mindestens zwei Jahre lang getrocknet werden.
  Sagen Sie das Holz auf Maß und spalten Sie es, solange es noch frisch ist. Frisches Holz lasst sich leichter spalten, und gespaltenes Holz trocknet better. Bewahren Sie das Holz unter einer Abdeckung auf, in der sich der Wind frei bewegen kann.
• Verwenden Sie kein nasses Holz. Nasses Holz 4. spendskeine Wärme, da die gesamte Energie für das Verdampfen der Feuchtigkeit verwendet wird. Dabei entsteht viel Rauch und es kommt zu Rußablagerungen an der Gerätetur und im Schornstein. Der Wasserdampf kondensiert im Gerät und kann aus dem Gerät austreten und zu schwarzen Flecken auf dem Fußboden führen. Der Wasserdampf kann auch im Schornstein kondensieren und zur Entstehung von Carbolineum beitragen. Dieser Stoff ist leicht brennbar und kann zu einem Schornsteinbrand führen.

Anzünden

Sie konnen überprüfen, ob der Schornstein über ausreichenden Zug verfügt, indem Sie oberhalb der Flammplatte ein Knäuel Zeitungspapier anzünden. Ein kalter Schornstein verfügt oft über unzureichenden Zug, wodurch Rauch in das Zimmer gelangen kann. Wenn Sie das Gerät wie hier beschrieben anzünden, vermeiden Sie diese Problem.

1. Stapeln Sie zwei Lagen mittelgroßer Holzstücke kreuzweise überinander.
2. Stapeln Sie auf den Holzstücken zwei Lagen Anzündehölzchen kreuzweise übereinander.
3. Legen Sie den Anzünderblock zwischen die unterste Lage von Anzündehölzchen, und zünden Sie den Anzünderblock gemäß der Anleitung auf der Verpackung an.

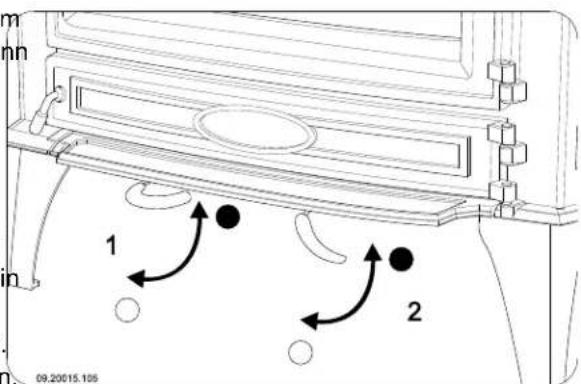

Schlieben Sie die Tur des Gerats, und öffnen Sie den primären Luftteinlass sowie den sekundären Luftteinlass des Gerats; vgl. die nachfolgende Abbildung.
5. Lassen Sie das Anzündfeuer durchbrennen, bis ein gluhendes Holzkohlebett entstanden ist.
Anschließend konnen Sie das Gerät erneut fullen und regeln, vgl. das Kapitel "Heizen mit Holz".

= Offen = Geschlossen

Heizen mit Holz

Nachdem Sie die Anleitungen zum Anzünden befolgt haben:

1. Öffnen Sie langsam die Tur des Geräts.
2. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
3. Stapeln Sie einige Holzstücke auf dem Holzkohlebett auf.

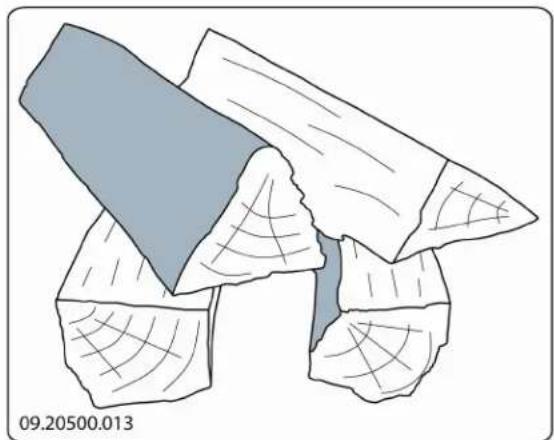

Lose Stapelung

Bei einer losen Stapelung verbrennt das Holz schnell, da der Sauerstoff eines Holzstück einfach erreichen kann. Stapeln Sie das Holz lose, wenn Sie kurz heizen möchten.

Kompakte Stapelung

Bei einer kompakten Stapelung verbrennt das Holz langsamer, da der Sauerstoff zunachst nur einzeln Holzstücke erreichen kann. Stapeln Sie das Holz kompakt, wenn Sie länger heizen möchten.

1. Schlieben Sie die Turl des Gerats.
2. Schließen Sie den primären Luftteinlass, und halten Sie den sekundären Luftteinlass offen stehen.

Füllen Sie das Gerät maximal zu einem Drittel.

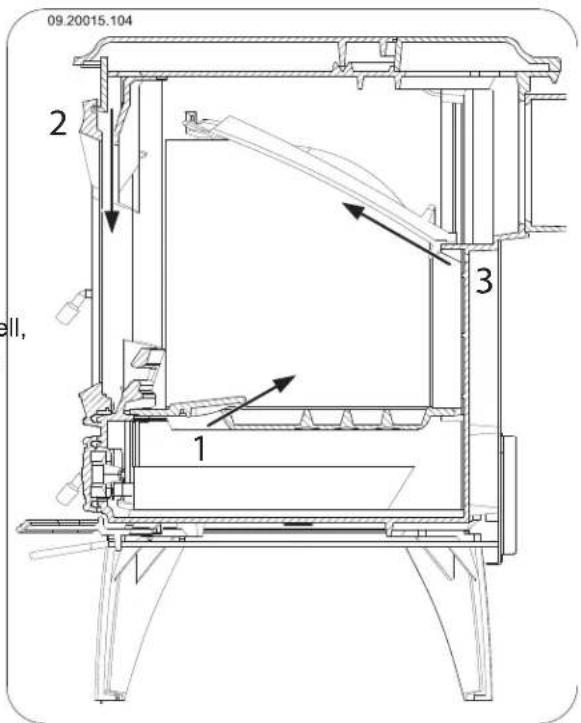

Regelung der Verbrennungsluft

Das Gerät verfügbar über verschiedene Einrichtungen für die Luftregelung (vgl. die Abbildung).

Die primäre Luftklappe regelt die Luft unter dem Rost (1).

Die sekundäre Luftklappe regelt die Luft vor dem Glas (Air-Wash) (2).

Die Rückwand verfügt unter der Flammenplatte über permanente Luftöffnungen (3), die für die Nachverbrennung sorgen.

Hinweise

Heizen Sie niemals mit geöffneter Tur.
Heizen Sie das Gerät regelmäßig gut durch.

Wenn Sie lange mit niedriger Flamme heizen, können sich im Schornstein Ablagerungen von Teer und Carbolineum (Steinkohlenteer) bilden. Diese Stoffe sind leicht brennbar. Wenn die Ablagerungen dieser Stoffe zu sehr anwachsen, kann durch eine plötzliche Temperatursteigerung ein Schornsteinbrand entstehen. Wenn Sie regelmäß gut durchheizen, verschwinden eventuelle Teerund Carbolineum-Ablagerungen.

Darüber hinaus kann sich beim Heizen auf zugeringer Stufe Teer auf der Scheibe der Gerätetur absetzen.

Bei milden Außentemperaturen ist es davon besser, das Gerät einige Stunden lang intensiv durchbrennen zu halten, als es längerere Zeit auf niedrigem Stand zu betreiben.

Regeln Sie die Luftzufuhr mit dem sekundären Luftteinlass.
i Der sekundäre Luftinlass beluftet nicht nur das Feuer, sondern auch das Glas und schutz es so vor Schneller Verschmutzung.
- Offnen Sie den primären Luftteinlass rechtzeitig, wenn die Luftzufuhr über den sekundären Luftteinlass nicht ausreicht, oder wenn Sie das Feuer neu entfachen möchten.
Das regelmäßige Nachfüllen kleiner Mengen von Holzstücken ist better, als viel Holz auf einmal befällen.
- Verwenden Sie zum Nachfüllen des Geräts die Fülltür.

Löschen des Feuers

Füllen Sie keinen Brennstoff nach, und setzen Sie Ofen normal ausgehen. Wenn ein Feuer durch Verminderung der Luftzufahr gedämpft wird, werden schädliche Stoffe freigesetzt. Lassen Sie das Feuer davon selbstständig herunterbrennen. Achten Sie auf das Feuer, bis es vollständig erloschen ist. Wenn die Fall ist, können alle Luftklappen geschlossen werden.

Entaschen

Nach dem Verbrennen von Holz bleibt eine relativ geringe Menge Asche zurück. Dieses Aschebett ist einGreater Isolator fur den Heizboden und sorgt fur eine gute Verbrennung. Sie konnen dazu ruhig eine dulle Schicht Asche auf dem Heizboden liegen halten.

Die Luftzufuhr durch den Heizboden darf jedoch nicht behindiert werden, und hinter der gusseisernen Innenplattearf sich nicht zuviel Asche ansammeln. Entfernen Sie daher regelmäßig die angesammelte Asche.

1. Öffnen Sie die Tur des Geräts.

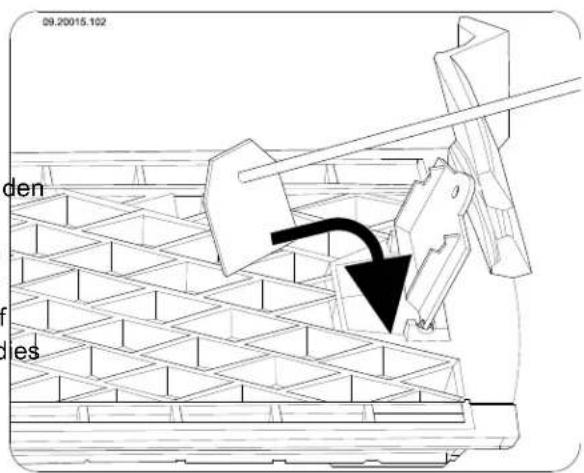

2. Offnen Sie mit der Zugschaufel die Entaschungsöffnung im Heizboden; vgl. die nachfolgende Abbildung.

1. Schieben Sie die Asche mit der Zugschaufel durch zu die Entaschungsoffnung in die darunter befindliche Aschenlade.

1. Schließen Sie die Entaschungsoffnung.
2. Öffnen Sie die Zugangstür zur Aschenlade.
3. Entfernen Sie die Aschenlade mit Hilfe der mitgelieferten "kalten Hand", und leeren Sie sie; vgl. die nachfolgende Abbildung.

7. Setzen Sie die Aschenlade wieder ein, und schreiben Sie die Turen des Gerats.

Nebel

Nebel behind the Abfuhr von Abgasen durch den Schornstein. Rauch kann sich niederschlagen und z Geruchsbelastigung führen. Bei Nebel sollenn Sie daher nicht mit dem Gerat heizen, wenn dies nicht unbedingt erforderlich ist.

Eventuelle Probleme

1. Lesen Sie die Anlage "Diagnoseschema", um eventuell bei der Verwendung des Geräts auftretend zu Probleme zu losen.

Wartung

Befolgen Sie die Wartungsanleitungen in thism Kapitel, um ihr Gerät in einem gute Zustand zu halten.

Schornstein

In weitere Ländern sind Sie gesetzlich dazu verpflichtet, den Schornstein regelmäßig kontrollieren und warten zu halten.

Zu Beginn der Heizperiode: Lassen Sie den Schornstein von einem anerkannten Schornsteinfeger reinigen/fegen.

Während der Heizperiode und wenn der Schornstein für längerere Zeit nicht verwendet wurde: Lassen Sie den Schornstein auf Ruß untersuchen.
Nach der Heizperiode: Schließen Sie den Schornstein mit einem Knäuel Zeitungspapier ab.

Reinigung und andere regelmäßige Wartungsarbeiten

Reinigen Sie das Gerät nicht, so lange es noch warm ist.

Reinigen Sie die Außenseite des Geräts mit einem trockenen und fusselfreien Tuch.
Nach Ablauf der Heizperiode konnen Sie die Innenseite des Gerats reinigen:
Entfernen Sie eventuell zuerst die feuerfesten Innenplatten. Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen von Innenplatten.
Reinigen Sie eventuell die Luftzufuhrkanä. Entfernen Sie hierzu die obere Platte. Diese liegt lose auf dem Gerät.
Entfernen Sie eventuell die Flammplatte oben in dem Gerät und reinigen Sie sie.

Kontrolle der feuerfesten Innenplatten

Die feuerfesten Innenplatten sind Verbrauchsteile, die dem Verschleib unterliegen. Überprüfen Sie die Innenplatten regelmäßig, und tauschen Sie sie bei Bedarf aus.

Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen von Innenplatten.

Die isolierenden Vermiculit-Innenplatten können Haarrisse aufweisen, dies hat aber keine nachteiligen Auswirkungen auf ihre Funktion.

Gusseiserne Innenplatten halten lange, wenn Sie regelmäßig die Asche entfernen, die sich dahinter ansammelt. Wenn angesammelte

Asche hinter einer gusseisernen Platte nicht entfern wird, kann die Platte keine Wärme mehr an die Umgebung abgeben und sich anschließend verformen oder reifen.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

Glas reinigen

Gut gereinigtes Glas nimmt weniger schnell neuen Schmutz auf. Gehen Sie folgendermaßen vor:

1. Entfernen Sie Staub und loseN Rost mit einem trockenen Tuch.
2. Reinigen Sie das Glas mit einem Ofenscheibenreiniger:

a. Tragen Sie Ofenscheibenreiniger auf einen Kuchenschwamm auf, wischen Sie die gesamte Glasoberfläche damit ab und{lassen Sie den Reiniger einwirken.
b. Entfernen Sie den Schmutz mit einem feuchten Tuch oder mit Kuchenpapier.

1. Reinigen Sie das Glas dann noch einmal mit einem normalen Glasreinigungsdrukt.

2. Wischen Sie das Glas mit einem trockenen Tuch oder mit Kuchenpapier ab.

3. Verwenden Sie keine scheuernden oder scharfen Produkte zur Reinigung des Glases.
   ▶ Verwenden Sie zum Schutz ihrer Höhe geeigne Haushaltshandschuhe.

Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss diese Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.

Achten Sie darauf, dass kein Ofenscheibenreiniger zwischen das Glas und die gusseiserne Tur lauft.

Wartung Email-Ofen

Reinigen Sie das Gerät nicht, so lange es noch w ist. Das Reinigen der emaillierten Oberfläche des Ofens geschieht am besten mit sanfter Haushaltssseife und lauwarmem Wasser. Verwenden Sie so weniger Wasser wie möglich, trocken Sie die Oberfläche gut ab, um Rostbildung zu vermeiden. Verwenden Sie keine Stahlwolle oder andere

Scheuermittel. Setzen Sie keinen Wasserkessel direkt auf einen E-mailleofen; verwenden Sie einen Untersetzer, um Beschädigungen zu vermeiden.

Schmieren

Obwohl Gusseisen eigentlich "selbstschmierend" ist, müssen bewegliche Teile noch regelmäßig geschmiert werden.

Schmieren Sie die beweglichen Teile (wie etwa Leitungssysteme, Scharnierfedern, Riegel und Luftklappen) mit einem hitzebeständigen Fett (erhaltlich im Fachhandel).

Beheben von Lackschäden

Kleine Lackschaden konnen Sie mit hitzebeständigem Speziallack aus der Spruhdose beheben, den Sie bei Ihrlem Lieferanten erhalten.

Pflege der emailierten Oberfläche

Die Emaillierung ist ein handwerklicher Vorgang, der dazu führt, dass keinere Farbabweichungen oder Beschädigungen an dem Gerät vorkommen können. Die Geräte werden in der Fabrik visuell kontrolliert, das heißt, ein Kontrolleur untersucht die Oberfläche zehn Sekunden lang aus einer Entfernung von einem Meter.

Eventuell vorhandene Beschädigungen, die darauf nicht auffallen, gelten als akzeptabel. Zum Lieferumfang des Geräts gehört ein spezieller bitzebestandiger Lack, mit dem Kleinere (Transpo Beschädigungen behoben werden können.

Tragen Sie diesen hitzebeständigen Lack in dūnnen Schichten auf, und setzen Sieihn gründlich trocknen, bevor Sie das Gerät in Betriebnehmen.

Abdichtung kontrollieren

Prufen Sie, ob die Abdichtungsschnur der Tur noch gut schließt. Diese unterliegt dem Verschleiß und mussrechtzeitig ausgetauscht werden.
Überprüfen Sie das Gerät auf Luftlecks. Verschreiben Sie eventuelle Risse mit Ofenkitt.

Lassen Sie den Kitt gut aushärten, bevor Sie das Gerät in Betrieb nehmen, andernfalls dehnt sich die Feuchtigkeit darin auf und führt erneut zu einem Leck.

Anlage 1: Technische Daten

Modell 640CB 760CB
Nominalleistung 9 kW 11 kW
Schornsteinanschluss (Durchmesser) 150 mm 150 mm
Gewicht +/- 190 kg +/- 210 kg
Empfohlener Brennstoff Holz Holz
Kennzeichen Brennstoff, max. Länge	50 cm	60 cm
Massenfluss von Abgasen	12,9 g/s 10,6 g/s
Temperaturanstieg, gemessen im Messabschnitt	197 K	215 K
Temperatur, gemessen am Ausgang des Geräts	336 °C	303 °C
Mindestzug	12 Pa	12 Pa
CO-Emission (13 %)	0,10 %	0,09 %
NOx-Emission (13 %)	81 mg/Nm3	145 mg/Nm3
CnHm-Emission (13 %)	114 mg/Nm3	114 mg/Nm3
Staubemission	19 mg/Nm3	15 mg/Nm3
Staubemission gemäß NS3058-NS3059	7,72 gr/kg 7,72 gr/kg
Wirkungsgrad	75,2 %	78 %

Anlage 2: Abmessungen

640CB

09-00095-000_640CB

760CB

Anlage 3: Abstand zu brennbarem Material

640CB - Mindestabstände in Millimetern

09.20017.046

* Geschütztes (isoliertes) Verbindungsrohr

Brennbares Material

Nicht brennbares Material, Dicke 100 mm

760CB - Mindestabstände in Millimetern

* Geschütztes (isoliertes) Verbindungsrohr
	Brennbares Material
	Nicht brennbares Material, Dicke 100 mm

640CB und 760CB - Abmessungen feuerfeste Bodenplatte

Mindestabmessungen feuerfeste Bodenplatte

	A (mm)	B (mm)
Din 18891 500 300
Deutschland 500 300
Finnland 400 100
Norwegen 300 100

Anlage 4: Diagnoseschema

				Problem
●				Holz brennt nicht durch
	●			Liefert nicht ausreichend Wärme
		●		Rauchrückschlag beim Nachfüllen
			●		Gerät brennt zu stark, nicht gut regelbar
				Flammensanschlag an das Glas
				Mögliche Ursache Mögliche Lösung
●	●	●		● Nicht ausreichender Zug	Ein kalter Schornstein führt zu unzureichendem Zug. Folgen Sie der Anleitung zum Anzünden im Kapitel "Verwendung"; öffnen Sie ein Fenster.
●	●	●		● Holz zu feucht Verwenden Sie nur Holz mit max. 20 %Feuchtigkeit.
●	●	●		● Holzstücke zu groß	Verwendten Sie keine Anzündeholzstücke. Verwendten Sie gespaltenes Holz mit maximal 30 cm Stückgröße.
●	●	●	●	● Holz nicht korrekt gestapelt	Stapeln Sie das Holz so, dass zwischen den Blöcken ausreichend Luft zirkulleren kann (lose Stapelung, vgl. "Heizen mit Holz").
●	●	●		● Schornstein Funktioniert nicht korrekt	Überprüfen Sie, ob der Schornstein den Bedingungen entspricht: mindestens 4 m hoch, richtiger Durchmesser, eine gute Isolierung, glatte Innenflächen, nicht zu weitere Biegungen, keine Hindernisse im Schornstein (etwa Vogelnest, Rußablagerungen), hermetische Dichtigkeit (keine Spalten).
●	●	●		● Mündungsöffnung des Schornsteins nicht korrekt	Ausreichende Höhe über der Dachfläche, keine Hindernisse in der Höhe.
●	●	●	●	● Einstellung der Luftinlassöffnungen nicht korrekt	Öffnen Sie die Luftinlassöffnungen vollständig
●	●	●		● Anschlussdes Geräts am Schornstein nicht korrekt	Der Anschluss mushermetisch dicht sein.
●	●	●		● Unterdruckin dem Raum, in dem das Gerät aufgestellt ist	Schalten Sie Luftabzugssysteme aus.
●	●	●		● Unzureichende Frischluftzufahr	Sorgen Sie für ausreichende Luftzufahr, verwenden Sie nötigenfalls einen Außenluftanschluss.
●	●	●		● Ungünstige Wetter-umstände? Inversionswetterlage (umgekehrter Luftstrom im Schornstein durch hohe Außentemperatur), extreme Windgeschwindigkeiten	Bei Inversionswetterlagen sollen den Sie das Gerät nicht verwenden. Setzen Sie, falls erforderlich, eine Zugklappe auf den Schornstein. Dies ist nur nach Rücksprache mit dem Schornsteinfeger möglich.
		●		Zug im Wohnzimmer	Vermeiden Sie Zug im Wohnzimmer; stellen Sie das Gerät nicht in der Höhe einer Tur oder von Heizungsschäften auf.
				● Flammen schlagen an das Glas	Vermeiden Sie es, das Holz zu dicht an das Glas zu legen. Schieber Sie den primären Luftinlass wieder zu.
			●		Überprüfen Sie die Abdichtungen der Tür und die Fugen des Geräts.

Index

A

Abdichtungsschnur der Tur.13

Abgas Massenfluss.14

Abmessungen.15

Abschlussdeckel montieren.8.

Achtung Ventilation.5 Versicherungsbedingungen 4

Anschluss Abmessungen 15.

Anschlussstück montieren 8

Anschlussstück Schornsteinanschluss.8....

Anstecken 9.

Anzündeholz.20.

Anzündfeuer 9

Asche entferen.11

Aschenlade
Öffnen 12

Aufstellen Abmessungen.15.

Außenluftzufuhr 5

Anschluss an. 8

B

Belüftung des Feuers 11

Böden

Brandsicherheit 6

Tragvermögen 6

Brandsicherheit Abstand zu brenbarem Material 17

Boden 6

Möbel 6

Wande 6

Brandstoff fullen 10

Brennbares Material Abstand zu 17

Brennstoff benötigte Menge 12 nachfüllen 11

ungeeigneter. 8

Brennstoffe geeignete 8

C

Carbolineum 11

E

Entaschen 11

Entaschungsoffnung 11

Entfernen Asche. 11

F

Fegen des Schornsteins 12

Feueranzünden 9

Gerat brennt zu heftig 20

Gerat nicht gut regelbar. 20

loschen 11

nicht ausreichende Wärme 20

Feuerfeste Innenplatten Warning 8

Wartung 12

Finish, Pflege 13

Füllhöhe des Geräts 10

G

Geeignete Brennstoffe 8

Gewicht 14

Glas Anschlag.20 reinigen 13

H

Haube auf dem Schornstein 5

Heizen. 10

Brennstoff nachfullen 10-11

unzureichende Wärme 12

Holz 9 aufbewahren. 9

brennt nicht durch 20

geeignete Sorte 9

nass 9

trocknen 9

Holzstücke stapeln 10

L

Lack 8

Lagerung von Holz.9

Lufteinlasse 9

Luftleck.13

Luftzufuhr regeln 11

M

Mauern

Brandsicherheit.6

N

Nachfüllen von Brennstoff.11.

Fülltür 11

Rauchrückschlag. 20.

Nadelholz.9

Nasses Holz.9

Nebel, nicht heizen.12

Nominale Leistung 12

Nominalleistung 14

0

Ofenscheibenreiniger 13

0

Öffnen

Aschenlade 12

Entaschungsöffnung 11

P

Primärer Lufteinlass 9

bei erster Inbetriebnahme 8

Rauchruckschlag 4,20

Reinigen

Gerat 12

Glas 13

Risse im Gerät 13

s

Scheiben

Anschlag 20

reinigen 13

Schmieren 13

Schmierfett 13

Schornstein

Anschluss an. 8

Anschlussdurchmesser. 14

Bedingungen 4

Höhe 5

Wartung 12

Schornsteinanschluss

Oberseite 7

Rückseite 7

Schornsteinbrand vermeiden 11

Schornsteinhaube 5

Sekundärer Lufteinlass 9

Staubemission 14

T

Teer. 11

Temperatur 14

Temperaturanstieg

Messabschnitt 14

Teppich 6

Tragvermögen des Bodens 6

Trocknen von Holz 9

Tur

Abdichtungsschnur. 13

U

Ungeeigneter Brennstaff 8

V

Ventilation. 5

Faustregel 5

Ventilationsgitter 5

Verbrennungsluftregelung

Luftregelung. 10

Verlöschen des Feuers 11

W

Wande

Brandsicherheit.6

Wärme, unzureichende 12, 20

Warnung

brennbare Materialien 4

feuerfeste Innenplatten 8

Glas gebrochen oder gesprungen 4,13

heiBe Oberfläche 4

Ofenscheibenreiniger 13

Wetterbedingungen, nicht heizen.12

Wirkungsgrad.14.

Z

Zug.14.

Zugschaufel zum Entaschen 7, 11

Índice

Introduccion 3

piastrefrattarieinterne 8

prescrizioni 4

piastrefrattarieinterne 12
