GEBRUIKSAANWIJZING 760CB DOVRE

Conformiteitsverklaring 3

Veiligheid 4

Ventilatie van de ruimte 5.

Vloer en wanden 6.

Productbeschrijving.6

Installatie 7

Voorbereiding.7

Plaatsen en aansluien 8

Gebruik 8

Eerste gebruik 8

Brandstof 8

Aanmaken 9

Stoken method 10

Regeling van de verbrandingslucht 10

Doven van het vuur 11

Ontassen 11

Nevel en mist 12

Eventuele problemen 12

Onderhoud 12

Schoorsteen 12

Schoonmaken en ander regelmatig

onderhoud 12

Bijlage 1: Technische gegevens 14

Bijlage 2: Afmetingen. 15

Bijlage 3: Afstand tot brandbaar materiaal. 17

Bijlage 4: Diagnoseschema. 20

Index 21

Inleiding

Geachte gebruiker,

Met de aankoop van dit verwarmingstoestel van DOVRE heeft u gekozen voor een kwaliteit'sproduct. Dit product maakt deel UIT van een neue generatie energiezuinige en milieuvriendelijk verwarmingstoestellen. Deze toestellen make npotimaal gebruik van zowel convectiewarmte als stralingswarmte.

Conformiteitsverklaring

Notified body: 2013

Uw DOVRE toestel is geproduced met de modernste productiemiddelen. Mocht er onverhoopt toch iets mankeren aan uw toestel, kurz u altijd een beroep doen op de DOVRE service.

Hierbij verklaart

lan Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,

• Het toestel mag nicht gewijzigd worden; gebruik steeds originele onderdelen.
  dat houtkachels 640CB en 760CB conform EN 13240 geproduced worden.
  Het toestel is bedoeld voorplaatsing in een woonruimte. Het要去 hermetisch worden aangesloten op een goedwerkende schoorsteen. Weelde 01-02-2006
  Wij adviseren u het toestel te lately installereren door een bevoegt installmenter.
  DOVRE kan nicht aansprakelijk worden gesteld worden voor problemen of schade door een onjuiste installmentie.
  Bij installmente en gebruik moeten de hierna beschreiben veiligheidsvoorschriften in acht worden genomen.

In deze handleiding leest u hoe u het DOVRE verwarmingstoestel op een veilige manier installeert, gebrukt en onderhoudt. Als u aanvullende informatie of technische gegevens wilt of een installmentie-probleem heeft, neemt u dan eerst contact op met uw leverancier.

© 2012 DOVRE NV

In het kader van een continue productverbetering,** kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande Kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgié E-mail : [e-mail]

Veiligheid

Let op! Alle verilgheidsvoorschriften要去en strikt worden nageleefd.
Lees aandachtig de instructies voor installmentie, gebruik en onderhoud voordat u het toestel in gebruik neemt.
Het toestel moet worden geinstalleerd overeenkomstig de wetgeving en voorschriften van uw land.
Alle lokale bepalingen en de bepalingen die betrekking hebben op nationale en Europese normen要去en worden nageleefd bij het installereren van het toestel.
Lees de instructies voor installmentie, gebruik en onderhoud die met het toestel zich meegeleverd.
Laat het toestel bij voorkeur installereren dooreen bevoegd installmenteur. Deze is op de hoog van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor verwarmingsdoeleinden. Alle oppervlaktes, inclusief het glas en de aansluitbuis+kennen sheer heet worden (meer dan 100^) !Gebruik voor de bediening een koude hand of een hittebestendige handschoen.
6 Plaats geen gordijnen, kleren, wasgoed of andere brandbare materialen bovenop of in nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel geenlicht ontvlambare of explosieve stoffende nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de betreffende schoorsteen te latent reinigen. Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden verrangen voordat u het toestel opnieuw in gebruik ne

Zorg voor voldoende ventilatie van de ruimte waar het toestel worden geplaatst. Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte+kunnen verspreiden.Zie het hoofdstuk "Installatieconditions" voor meer informatie over ventilatie.

Installiecondities

Algemeen

Het toestel moet worden aangesloten op een goed werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische gegevens".
Informer bij de brandweer en/of verzekeringsmaatschappijaar eventuelespecifieke vereisten en voorschriften.

Schoorsteen

De schoorsteen is nods voor:

Het afvoeren van de verbrandingsgassen door natururlijke trek.
i De warme lucht in de schoorsteen isichter dan de buitenlucht en stijgt daarom omhoog.
Het aanzuigen van lucht, nodig voor de verbrandinge.
de van de brandstof in het toestel.

Een Niet goed werkende schoorsteen kanijdens het openen van de deur rookterugslag geben. Schade irontstaan door rookterugslag is uitgesloten van garantie.

Sluit Niet meerere toestellen (bijvoorbeeld ook nog een centraleverwarmingsketel) op bezelfde schoorsteen aan, tenzij lokale of nationale regelgeving hierin voorziet.

Vraag uw installmentur om advies over de schoorsteen. Raadpleeg de Europese norm EN13384 voor een juiste berekening van de schoorsteen.

De schoorsteen moet aan de volgende voorwaarden voldoen:

De schoorsteen moet gemaakt zijn van vuurvast materiaal, bij voorkeur keramiek of roestvrij staal.

De schoorsteen moet luchtdicht en goed gereinige..., Zijn en voldoende trek garanderen.

Een trek/onderdruk van 15 - 20 Pa tijdens normale belasting is ideaal.

De schoorsteen moet - vertrekend van de uitgarn van het toestel - zo verticaal möglichk lopen. Richtingsveranderingen en horizontale stukken verstoren de afvoer van verbrandingsgassen enveroorzaken möglichk roetophoping.

De binnenmaten mogen Niet te groot zich, om te voorkomen dat de verbrandingsgassen te sterk afkoelen waardoor de trek minder worden.

De schoorsteen moet bij voorkeurdezelfd diameter hebben als de aansluitkraag.

Voor de nominale diameter: zie de bijlage "Technische gegevens". Als het rookkanaal goed is geisoleerd, kan de diameter eventueel wat groter zijn (maximaal tweemaal de sectie van de aansluitkraag).

De sectie (oppervlakte) van het rookkanaal moet constant zijn. Verwijdingen en (vooral) vermauwingen verstoren de afvoer van verbrandingsgassen.

Bij toepassing van een regenkap/afvoerkap op de Als er mechanische ventilatie is, bv een centraal schoorsteen: let erop dat de kap Niet de uitmonding afzuigsysteme of een afzuigkap in een open van de schoorsteen vernaout en dat de kap Niet de Keuken. afvoer van verbrandingsgassen belemmert.

U kunt voor extra ventilatie zorgen door een Niet worden verstoord door omliggende gebouwen, Vlakbijstaande bomen of andere hindernissen. Zorg dat andere luchtverbruikende apparaten (zoals

Het schoorsteengedeelte buiten de woning moet geisoleerd zich.

De schoorsteen moet minimaal 4 meter hoog zijn.stoekt.

Als vuistregel geldt: 60 cm boven de nok van het dak.

Als de nok van het dak meer dan 3 meter is verwijderd van de schoorsteen: houd de maten aan die in de volgende figuur� aangegeven. A = het hoogste punt van het dak binnen een afstand van 3 meter.

Ventilatie van de ruimte

Voor een goede verbranding heeft het toestel lucht (zuurstof) nodig. Die lucht worden via regelbare luchtinlaten aangevoerd vanuit de ruimte waar het toestel is geplaatst.

Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte konnen verspreiden.

Een vuistregel is dat de luchttoevoer 5,5 cm²/kW moet+zijn. Extra ventilatie is nodig:

• Als het toestel in een ruimte staat die goed is geisoleerd.

Als er mechanische ventilatie is, by een centraal.
ding afzuigsysteme om een afzuigkap in een open
t de Keuken.

U kunt voor extra ventilatie zorgen door een 'ventilatierooster in de buitenmuur te latelyplaatsen.

Zorg dat andere luchtverbruikende apparaten (zoals een wasdroger, ander verwarmingstoestel of badkamervilator) een eigeneuinenbuitluchtaanvoer hebben, of zich uitgeschakeld wonneur u het toeste

TOOKt.

t U knot het toestel ook aansluiten op buitenluchtaanvoer. Hiervoor is een aansluitset meegeleverd. Extra ventilatie is dan nicht nodig.

Vloer en wanden

De vloer waarop het toestel worden geplaatst, moet voldoende draagvermogen hebben. Voor het gewicht van het toestel: zie de bijlage "Technische gegevens".

Beschem een brandbare vloer door middel van een onbrandbare vloerplaat gegen warmteuitstraling. Zie de bijlage "Afstand tot brandbaar materiaal".

Verwijder brandbaar materiaal zoals linoleum, tapijt, enzovoorts onder de onbrandbare vloerplaat.

Zorg voor voldoende afstandCUSHT het toestel en brandbare materialen zoals houten wanden en meubels.

Ook de aansluitbuis straalt warmte uit. Zorg 1. Grendel voor voldoende afstand of afterscherming tussen de aansluitbuis en brandbare materialen. 2. Topplaat De vuistregel voor een enkelwandige buis is 3. Deur een afstand van driemaal de diameter. Als een bekledingsschelp rond de buis is aangebracht, 4. Vuldeur is een afstand van eenmaal de diameter 5. Asladee toelaatbaar.

Een vloerkleed moet minimaal 80 cm van het
vuur verwijderd+zijn. 7. Primaire luchtschuif

Beschem een brandbare vloer voor de kachel. Vuurkorf met behulp van een onbrandbare vloerplaat gegen eventueleuitvallende assen.De vloerplaat要去volden aan nationale normen Hot toes

Voor de afmetingen van de onbrandbare bovenzijde op de schoorsteen aangesloten vloerplaat:zie de bijlage "Afstand tot brandbaar worden. materiaal".

Voor verdere eisen in verband met brandveiligheid:zie de bijlage "Afstand tot brandbaar materiaal".

Productbeschrijving

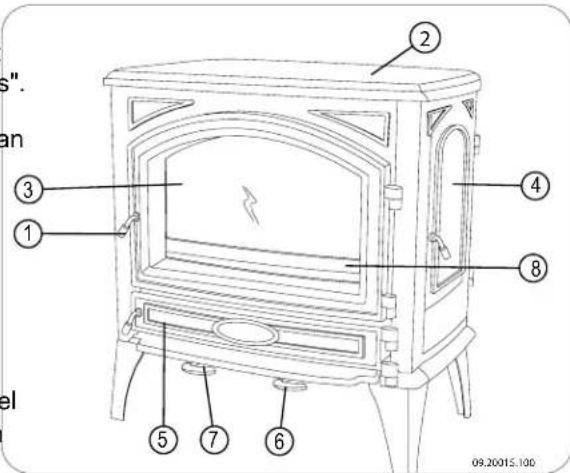

1. Grendel
2. Topplaat
3. Vuldeur
4. Asladedeur
5. Secundaire luchtschuif
6. Primaire luchtschuif
   β. Vuurkorf

Kenmerken van het toestel

Het toestel kan aan dechterzijde of aan de bovenzijde op de schoorsteen aangesloten ar worden.

Het toestel worden geleverd met een losse handgreep, de zogenaamde "koude hand".
Het toestel is voorzien van een aparte deur voor het bijvullen van de brandstof, de zogenaamde "vuldeur".

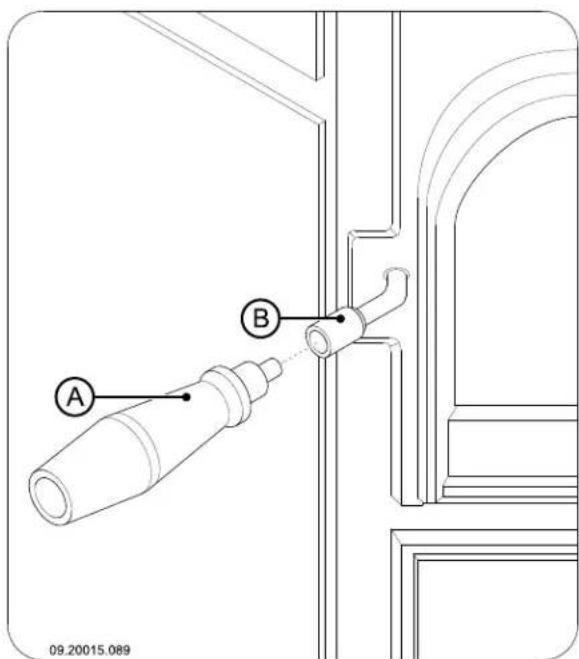

- Om de deuren te openen,plaatst u de koude hand (A) in de grendel (B) op de deuren; zie volgende figuur.

Het toestel is voorzien van een openkapbaar ontassingsluik.
- Het toestel worden geleverd met een trekschepje de overtollige as te verwijderen.
Het toestel is geschikt voor een buitenlucht-aansluiting, De hiervoor benodigde aansluitset is optinueel verkrijgbaar.

Installatie

Voorbereiding

• Controller het toestel onmiddelijk bij ontvangst op (transport)schade en eventuele andere gebreken. Het toestel is aan de onderkant met schroeven op de pallet gemonteerd.

Als u (transport)schade of gebreken hebte geconstasteerd, neem het toestel dan nicht in gebruik en stel de leverancier op de hoogte.

• Verwijder de demontabele onderdelen (topplaat, vuurvaste binnenplaten, aslade) uit het toestel voordat u het toestel gaat installereren. Het verwijderen van de topplaat vergemakkelijk de aansluiting van het toestel.

i De topplaat ligt los op het toestel en kan gewoon van het toestel worden afgenomen.
Door de demontabele onderdelen te verwijderen, kurz u het toestel gemakkelijker verplaatsen en beschadiging voorkomen.
Let bij het verwijderen van demontabele onderdelen op hun oorspronkelijke positie, om ze later weeer op de juisteplaats te konnen aanbrengen.

1. Open de deur.
2. verwijder de vuurvaste binnenplaten.

Gietijzeren binnenplaten beschermen de verbrandingskamer en gehen warmte door aan de omgeving.

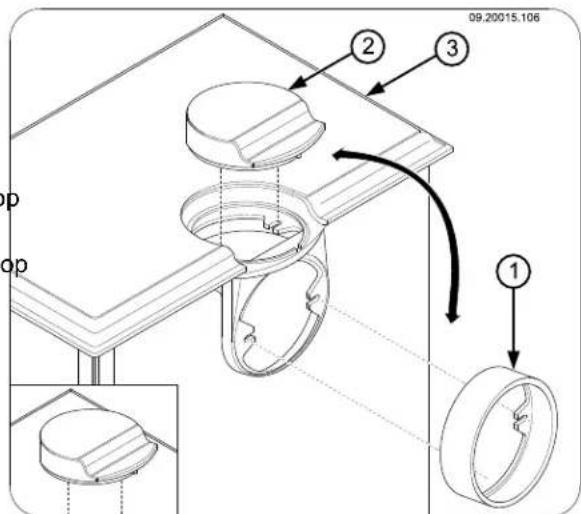

Aansluiten op de blijde of bovenzijde

Bij het aansluiten van het toestel op een schoorsteen hebt u de keuze UIT aansluiting aan de bovenzijde of aan dechterzijde van het toestel.

Deuitgang die u nicht wilt gebruiken, sluit u af met het bijbehorende meegeleverde afluitdeksel.
Op de uitgang die u wel wilt gebruiken, monteert u de bijbehorende meegeleverde aansluitkraag.
Afdichtings- en bevestigingsmaterialen zijn meegeleverd.

1. Monteer de aansluitkraag (1) met de bevestigingsmaterialen op de uitgang die op de

schoorsteen wordt aangesloten.

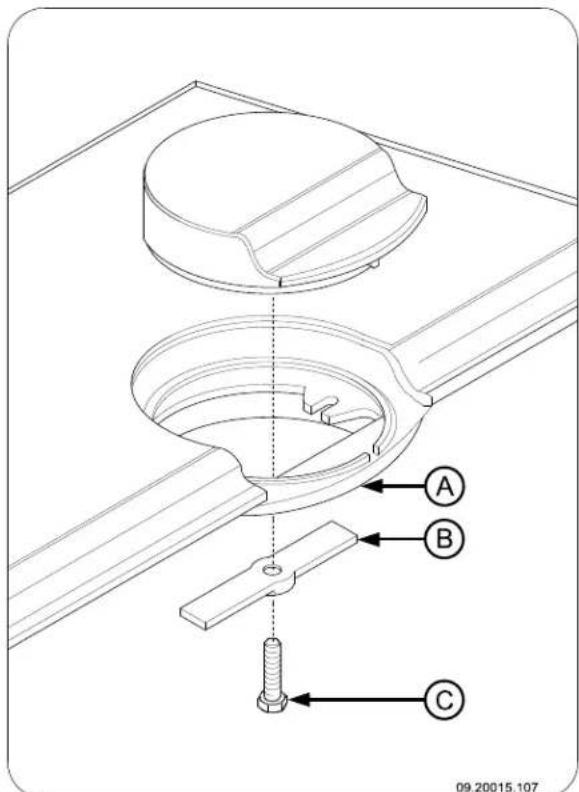

1. Monteer het afsluitdeksel (2) met bevestigingsplaat (B) en bout (C) in de uitgang die Niet op de schoorsteen worden aangesloten; volgende figuur.

Het aflsuitdeksel is zo vormgeveen dat het plaatsing op de bovenzijde een geheel met topplaat vomt.

1. Gebruik voor de afdichting van aansluitkraag en afdichtdeksel de meegeleverde kachelkit.

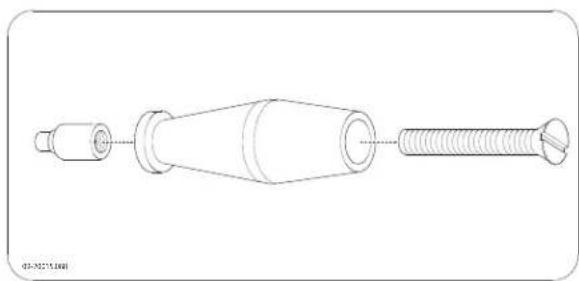

Handgreep monteren

Het toestel worden geleverd met een losse handgreep de zogenaamde "koude hand".

Bevestig met bijgeleverde schroef M8x50 het houten handvat aan het verloopstuk; zie volgende figuur.

Plaatsen en aansluiten

(A) Zet het toestel op de juiste plaats, vlak en zie waterpas.

1. Sluit het toestel hermetisch aan op de schoorsteen.
2. Bij buitenluchtaaansluiting: sluit de aanvoer van buitenlucht aan op de aansluitset die u op het toestel hebts gemonteerd.
3. Plaats alle gedemonteerde onderdelen op de juiste plaats terug in het toestel.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

Het toestel is nu klaar voor gebruik.

Gebruik

Eerste gebruik

Wanner u het toestel voor het eerst gebruikt, stook het dan enkele uren flink door. Hierdoor zal de hittebestendige lak uitharden. Hierbij kan wel wat rook en geurhinder ontstaan. Zet eventueel in de ruimte waar het toestel staat de ramen en deuren even open.

Brandstof

Dit toestel is alleen geschikt voor het stoken van natuurlijk hout; gezaagd en gekloofd en voldoen de droog.

Gebruik geen andere brandstoffen, want die kuren leiden tot ernstige schade aan het toestel.

De volgende brandstoffen mag u Niet gebruiken odomat zij het milieu verruilen, en odomat zij het toestel en de schoorsteen sterk verruilen waardoor

Schoorsteenbrand kan ontstaan:

Behandeld hout, zoals sloophout, geverfd hout, geimpregneerd hout, verduurzaamd hout, multiplex en spanplaat.
Kunststof, oud papier en huishoudelijk afval.

Hout

Gebruik bij voorkeur hard loofhout zoals eik, beuk, berk en fruitbomenhout. Dit hout brandt langzaam met rustige vlammen. Naaldhout bevatmeer hors,

brandt sneller en geeft meer vonden.

• Gebruik gedroogd hout met een vochtpercentage van maximaal 20% . Hiervoor moet het hout minstens 2aar zichn gedroogd.
• Zaag het hout op maat en klief het als het nog vers is. Vers hout klieft gemakkelijker en gekloven hout droogt beter. Bewaar het hout onder een afdek waar de wind vrij spel heeft.
• Gebruik geen nat hout. Nat hout geeft geen warmte, waar dat alle energie gaat zitten in het verdampen van vocht. Dit geeft veel rook en roetaanslag op de deur van het toestel en in de schoorsteen. De waterdamp condenseert in het toestel en kan langs naden uit het toestel lekken en Zwarte vlekken op de vloer gezven. De waterdamp kan ook in de schoorsteen condenseren en creosoot vormen. 4. S. Creosoot is zeer brandaar en kan schoorsteenbrand veroorzaken.

Aanmake

U kunt controleren of de schoorsteen voldoende trek heeft door boven de vlamplaat een prop krantenpapier aan te steken. Bij een koude schoorsteen is er vaak onvoldoende trek in de schoorsteen en kan er rook in de kamer komen. Door het toestel op de hier beschreiben manier aan te make, voorkomt u dit probleem.

1. Stapel twee lagen middelgrote houtblokken kruislings op elkaar.
2. Stapel bovenop de houtblokken twee lagen aanmaakhoutjes kuislings op elkaar.
3. Leg een aanmaakblokje:tussen de onderste laag! aanmaakhoutjes en stek het aanmaakblokje aan volgens de instructies op de verpakking.

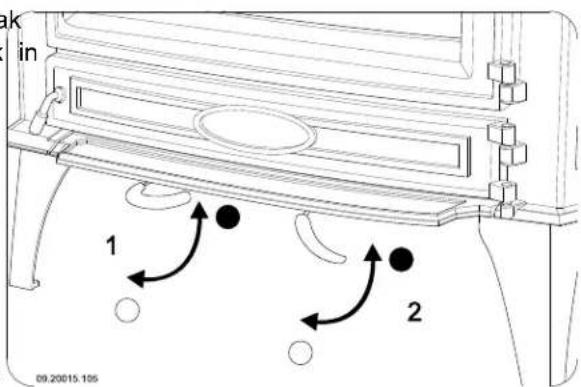

1. Sluit de deur van het toestel en zet de primaire luchtinlaat en de secundaire luchtinlaat van het toestel open; zie volgende figuraur.
2. Laat het aanmaakvuur flink doorbranden totdat het een gloeiend houtskoolbed is geworden. Hierna kunt u een volgende vulling doe n het toestel gaan regelen; zie de paragraaf "Stoken met hout".

= Open = Dicht

Stoken met hout

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.

Losse stapeling

Bij een losse stapeling verbrandt het hout vlug omdat de zuurstof elk stuk hout gemakkelijk kan bereiken. Gebruik een losse stapeling als u kort wilt stoken.

Compacte stapeling

Bij een compacte stapeling verbrandt het hout langzamer,ondat de zuurstofaar enkele stukken

hout kan bereiken. Gebruik een compacte stapeling als u langer wilt stoken.

1. Sluit de deur van het toestel.
2. Sluit de primaire luchtinlaat en LAST de secundaire luchtinlaat open staan.

Vul het toestel voor maximaal een derde.

Regeling van de verbrandingslucht

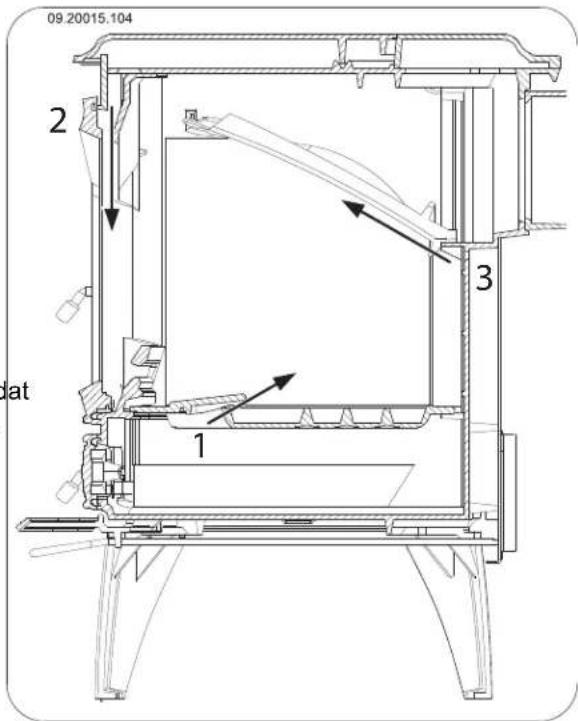

Het toestel heeft diverse voorzieningen voor de luchtregeling (zie figuur).

De primaire luchtschuif regelt de lucht onder het rooster (1).

De secundaire luchtschuif regelt de lucht voor het glas (air-wash) (2).

De hinterwand heeft onder de vlamplaat permanente luchtopeningen (3) die zorgen voor de naverbranding.

Adviezen

Stook nooit met open deur.
Stook het toestel regelmatig flink door.

Als u langdurig op lage stand stookt, kan zi in de schoorsteen een afzetting vormen van teer en creosoot. Teer en creosoot zicheer brandhaar. Als de afzetting van deze stoffen groot worden, kan bij een plotselinge hogete temperatuur een schoorsteenbrand ontstaan. Door regelmatig flink doorstoken, verdwijnen eventuele afzetingen van teer en creosoot. Daarnaast kan zich bij te laag stoken teer afzetten op de ruit en deur van het toestel. Bij een milde buitentemperatuur is het dus beter om het toestel een paar uur intens te laten branden, dan lange tijd laag te stoken.

Regel de luchttoevoer met de secundaire luchtinlaat.

i De secundaire luchtinlaat belucht nicht alleen het vuur maar ook het glas, zodat het glas snel verruilt.

Zet de primaire luchtinlaat tijdelijk open als deluchttoevoer via de secundaire luchtinlaat onvoldoende is of als u het vuur wilt aanwakke
Regelmatig eenkleinehoeveelheid houtblokken bijvullen isbetter danvee houtblokken tegelijk.
- Gebruik voor het bijvullen van het toestel de vuldeur.

Doven van het vuur

Vul geen brandstof bij en LAST de kachel gewoon uitgaan. Als een vuur wordt getemperd door de Iuchttoevoer te verminderen, komen schadelijke stoffen vrij. Laat waarom het vuur vanzelf uitbranden Houd toezicht op het vuur totdat het goed is gedoo Als het vuur volledig is gedoofd+kennen alle Iuchtschuiven worden gesloten.

Ontassen

Na het stoken van hout blijft een relatiefkleine hoeveelheid as over. Dit asbed is een goede isolator voor de stockbodem en geeft een betere verbranding. Laat waarom gerust een dun laagje as op de stockbodem liggen.

De luchttoevoer door de stockbodem mag darüber nicht worden belemmerd en er mag zich geen as ophopen darüber een gietijzeren binnenplaat. Verwijderaarom regelmatig de overtollige as.

1. Open de deur van het toestel.

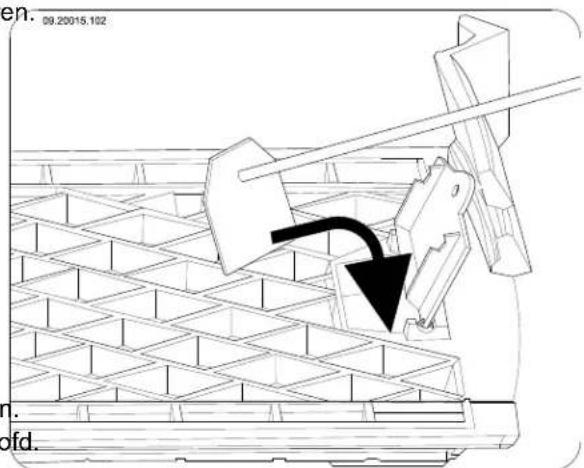

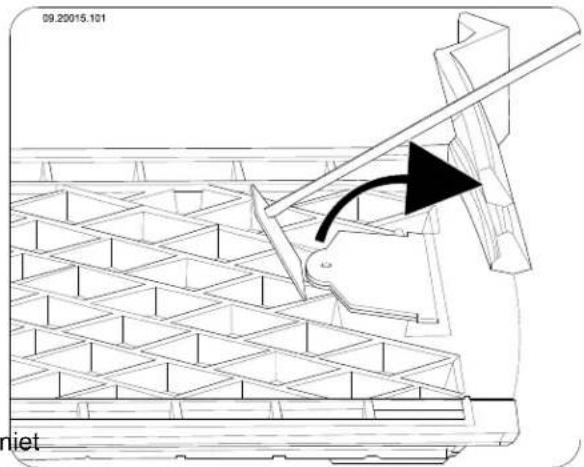

2. Gebruik het trekschepje om het ontassingsluik in te de stoobodem te openen; zie volgende figuur.

1. Schuif de overtollige as met het trekschepje door het ontassingsluik in deaslade eronder.

1. Sluit het ontassingsluikje.
2. Open de toegangsdeur tot de aslade.

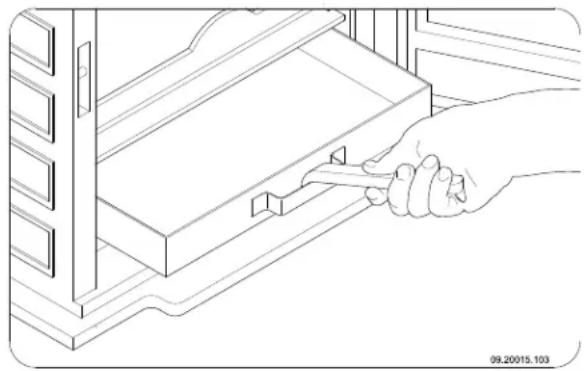

3. Verwijder de aslade met behulp van de bijgeleverde koude hand en leeg de aslade; zier or volgende figuur.

7. Plaats de aslade terug en sluit de deuren van toestel.

Nevel en mist

Nevel en mist belemmeren de afvoer van rookgassen door de schoorsteen. Rook kan neerslaan en stankoverlast geben. Als het nicht=echt nodig is, kunt bij nevel en mist better nicht stoken.

Eventuele problemen

Raadpleeg de bijlage "Diagnoseschema" om eventuele problemen bij het gebruik van het toestel te losers.

Onderhoud

Volg de onderhoudsinstructies in dit hoofdstuk om h toestel in goede staat te honden.

Schoorsteen

In veel landen bent u wettelijk verplicht de schoorsteen te latent controlleren en onderhoden.

Aan het begin van het stockseizoen:That de schoorsteen vegen door een erkend schoorsteenveger.
Tijdens het stockseizoen en nadat de schoorsteen lange&tijd Niet is gebruikt:laat de schoorsteen controlleren op roet.
Na afloop van het stookseizoen: sluit de schoorsteen af met een prop krantenpapier.

Schoonmaken en anderregelmatig onderhoud

Maak het toestel nicht schoon wanner het nog warm is.

Maak de buitenkant van het toestel schoon met een droge Niet pluizende doeK.

Na afloop van het stockseizoen kut u de binnenkant van het toestel goed schoonmaken:

Verwijder eventuele eerst de vuurvaste binnenplaten. Zie het hoofdstuk "Installatie" voor instructies voor het verwijdersen en aanbrengen van binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
sen Verwijder hiervoorde topplaat. De topplaat ligt lost op het toestel.
- Verwijder eventuele de vlamplaat boven in het toestel en maak deze schoon.

Vuurvaste binnenplaten controlleren

De vuurvaste binnenplaten zijn verbruiksonderden aan slijtage onderhevig�<|im_start|>ze indien nodig.

Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van binnenplaten.

De isolerende vermiculite binnenplaten kunnen haarscheuren gaan vertonen, maar dat heeft geen nudelig effect op hun werking.

Gietijzeren binnenplaten gaan lang mee als u regelmatig as verwijdert die zich möglichk erachter ophoopt. Als opgehoopte as acheer een gietijzeren plaat Niet worden verwijderd, kan deplaat de warmte nicht更是 aufgeben aan de omgeving en kan deplaatervormen of scheuren.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

Glas schoonmaken

Goed schoongemaakt glas neemt minder snel vuil op. Ga als volgt te werk:

1. Verwijder stof en loszittende roet met een droge doek.

2. Maak het glas schoon met kachelruitenreiniger:

a. Breng kachelruitenreiniger aan op een keukenspons, wrijf het gehele glasoppervlakenaar even inwerken.
b. Verwijder het vuil met een vochtige doek of keukenpapier.

1. Maak het glas nogmaals schoon met een gewood glasreinigingsproduct.

2. Wrijf het glas schoon met een droge doek of keukenpapier.

3. Gebruik geen schurende of bijtende producten or het glas schoon te make.

4. Gebruik schoonmaakhandschoenen om uw handen te beschermen.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden verrangen voordat u het toestel opnieuw in gebruik ne

Voorkom dat kachelruitreinigerussen het glas en de gietijzeren deur loopt.

Onderhoud geëmailleerde kachel

Reinig het toestel nooit als het nog warm is. Het reinigen van het geëmailleerde oppervlak van de kachel Aunt u het Beste doen met zachte groene zoep en lauw water. Gebruik zo min möglichk water, wrijf het oppervlak goed droog en voorkom roestvorming. Gebruik nooit staalwol of een ander schuurmiddel. Zet nooit een waterketel direct op een geëmailleerde kachel; gebruik een onderzetter en voorkom beschadigingen.

Smeren

Hoewel gietijzer enigszins zelfsmerend is, moet u bewegende delen toch regelmatig smeren.

Smeer de bewegende delen (zoals geleidersystemen, scharnierpennen, fremde en luchtschuiven) met hittevast vet dat verkrijgbaar is bij de vakhandel.

Lakbeschadigingen bijwerken

Kleine lakbeschadigingen kurz u bijwerken met een spuitbus special hittebestendige lak die verkrijgbaar is bij uw leverancier.

Het geëmailleerde oppervlak bijwerken

Emailleren is een artisanaal proces dat maakt dat erkleine kleurverschillen en beschadigingen op hettoestel kuren voorkomen. De toestellen ondergaain de fabriek een visuèle controle, dat wil zaggen, deontroleur kijkt op een afstand van 1 meter gedurende 10 seconden maar het oppervlak.

Eventuele beschadigingen die dan nicht opvallen worden als OK beschouwd. Bij het toestel is een speciale hittebestendige lak meegeleverd waarmee

nkleine (transport) beschadigingen können worden bijgewerkt.

Breng de hittebestendige lak in dunne laagjes aan en waar het goed drogen voordat het toestel in gebruik genomen worden.

Afdichting controlleren

nt. Controller of het afdichtingskoord van de deur nog goed aflsuit. Afdichtkoord verslijt en moetijdig worden verrangen.

Controller het toestel op luchtlekken. Kit eventuele kieren zich met kachelkit.

Laat de kit goed uitharden voordat u het toestel aanmaakt, anders blaast het vocht in de kit op en ontstaat opnieuw eenlek.

Bijlage 1: Technische gegevens

Model 640CB 760CB
Nominal vermogen 9 kW 11 kW
Schoorsteenaansluiting (diameter) 150 mm 150 mm
Gewicht +/- 190 kg +/- 210 kg
Aanbevolen brandstof Hout Hout
Kenmerk brandstof, max. lenghte	50 cm	60 cm
Massadebiet van rookgassen	12,9 g/s 10,6 g/s
Temperatuurstijging gemeten in de meetsectie	197 K	215 K
Temperatuur gemeten aan de uitgang van het toestel	336 °C	303 °C
Minimum trek	12 Pa	12 Pa
CO-emissie (13%Q)	0,10 %	0,09 %
NOx-emissie (13% Q)	81 mg/Nm3	145 mg/Nm3
CnHm-emissie (13%Q)	114 mg/Nm3	114 mg/Nm3
Stofemissie	19 mg/Nm3	15 mg/Nm3
Stofemissie volgens NS3058-NS3059	7,72 gr/kg 7,72 gr/kg
Rendement	75,2 %	78 %

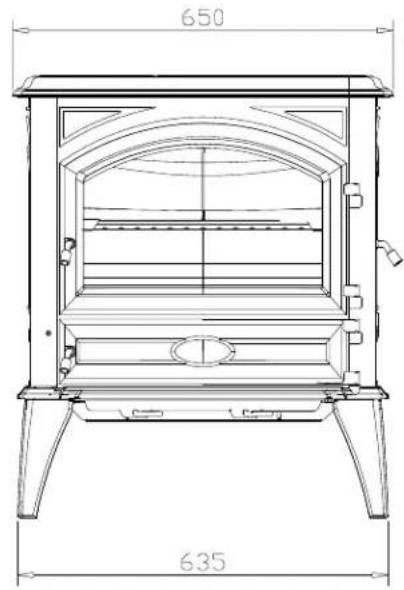

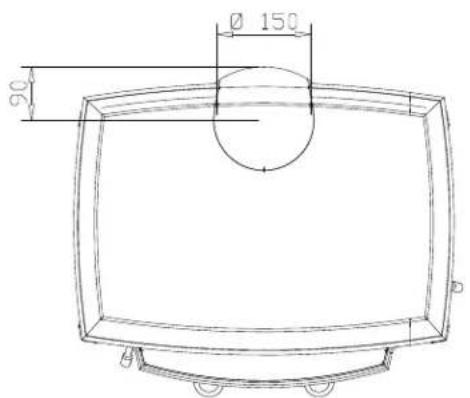

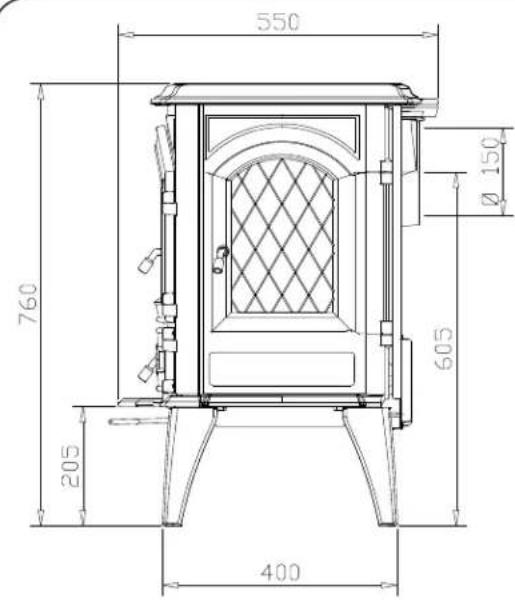

Bijlage 2: Afmetingen

640CB

09-00095-000_640CB

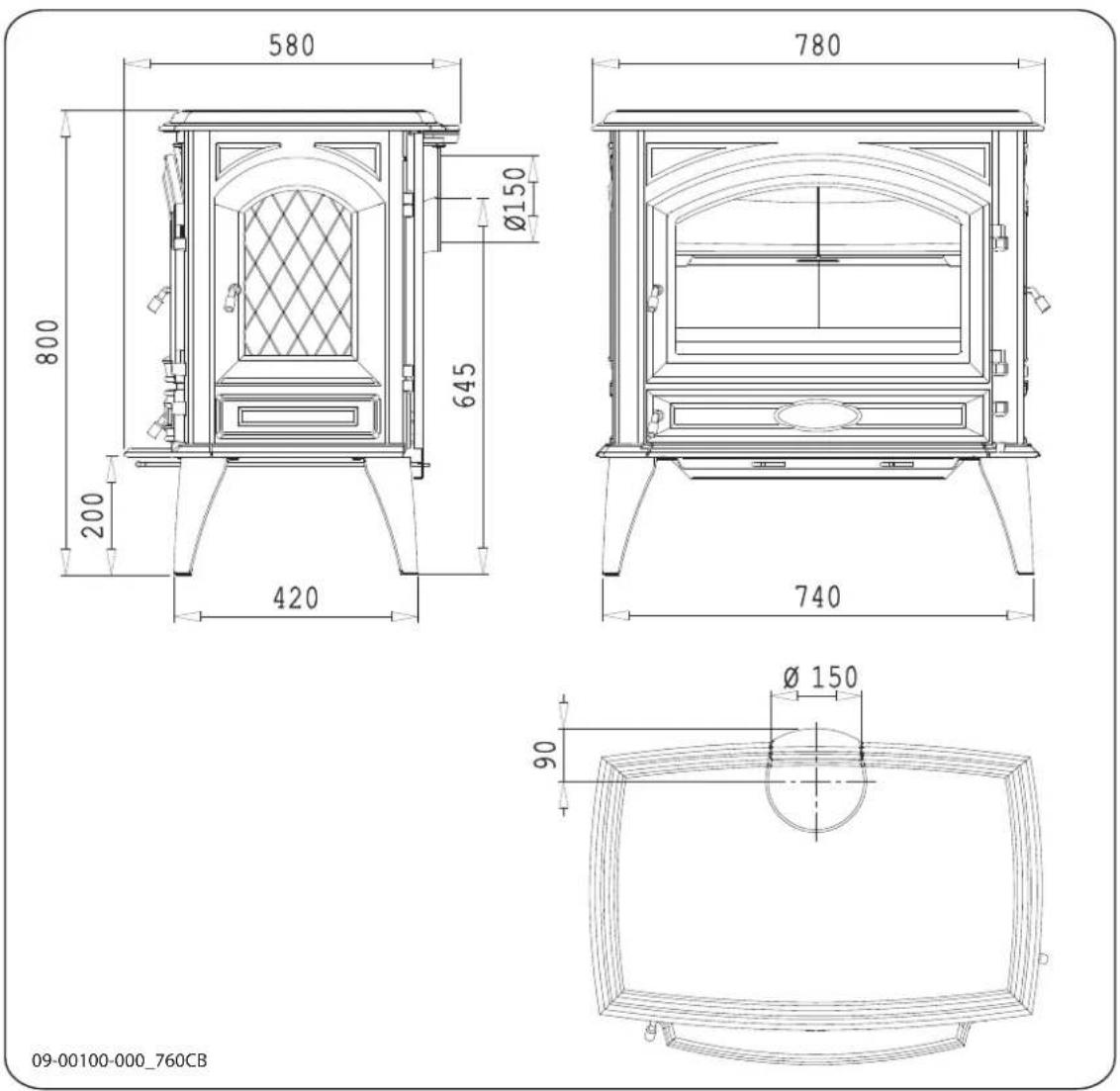

760CB

Bijlage 3: Afstand tot brandaar materiaal

* Besch	hermde (geïsoleerde) verbindingspijp
	Brandbaar materiaal
	Onbrandbaar materiaal 100 mm

* Besch	hermde (geïsoleerde) verbindingspijp
	Brandbaar materiaal
	Onbrandbaar materiaal 100 mm

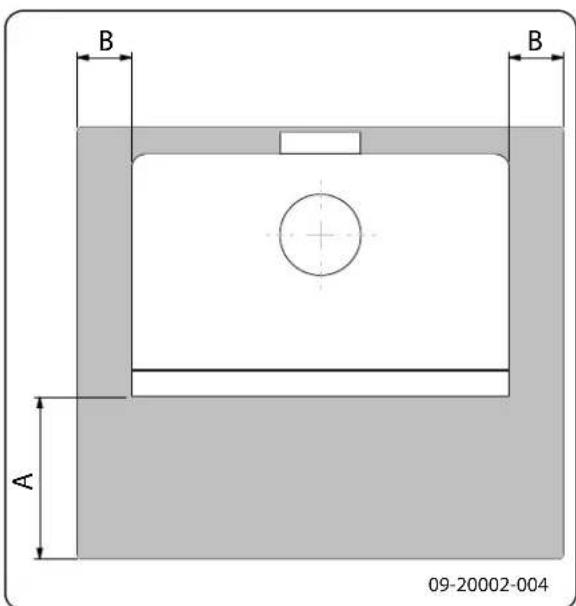

640CB en 760CB - Afmetingen onbrandbare vloerplaat

Minimale afmetingen onbrandbare vloerplaat

	A (mm)	B (mm)
Din 18891 500 300
Duitsland 500 300
Finland 400 100
Noorwegen 300 100

Bijlage 4: Diagnoseschema

				Probleem
●				Hout wil nicht doorbranden
	●			Geeft onvoldoende warmte
		●		Rookterugslagijdens het bijvullen
			●	Toestel brandt te hevig, nicht goed regelbaar
				Aanslag op het glas
				mogelijkke oorzaak mogel	ijke oplossing
●	●	●		● Onvoldoende trek	Een koute schoorsteen creëert vaak onvoldoende trek. Volg de instructies voor het aanmaken in het hoofdstuk "Gebruik"; open een raam.
●	●	●		● Hout te vochtig Gebruik hout met maximaal 20%vocht.
●	●	●		● Afmetingen hout te groot	Gebruik keine stukjes aanmaakhout. Gebruik gekloven houtblokken met een omtrek van maximaal 30 cm.
●	●	●	●	● Stapeling hout nicht correct	Stapel het hout zadanig dat er voldoende luchtussen de houtblokken kan stromen (losse stapeling, zich "Stoken met hout").
●	●	●		● Werking van de schoorsteen onvoldoende	Controler of de schoorsteen aan de voorwaarden voldoet: minimaal 4 meter hoog, juiste diameter, goed geisoleerd, gladde binnenzijde, Niet te veel bochten, geen obstructies in de schoorsteen (vogelnest, te veelroetafzetting), hermetisch dicht (geen kieren).
●	●	●		● Uitmonding van de schoorsteen Niet correct	Voldoende hoog boven het dakvlak, geen obstructies in de nabijheid.
●	●	●	●	● Instelling van de luchtinlaten Niet correct	Open de luchtinlaten volledig.
●	●	●		● Aansluiting van het toestel met de schoorsteen Niet correct	Aansluiting要去 hermetisch dichtijken.
●	●	●		● Onderduk in de ruimte waar het toestel is geplaatst	Zet afzuigsystemen UIT.
●	●	●		● Onvoldoende toevoer van verse lucht	Zorg voor voldoende luchttoevoer, maar desnoods gebruikvan de buitenluchtaansluiting.
●	●	●		● Ongunstige weersomstandig-heden? Inversie (omgeekerde luchtstroom in de schoorsteen door hoge buitentemperatuur), extreme windsnelheden	Bij inversie is gebruik van het toestel af te raden. Plaats desnoods een trekkende kap op de schoorsteen.
		●		Tocht in de woonkamer	Voorkom/tocht in de woonkamer; plaats het toestelniet in de nabijheid van een deur of verwarmingsluchtkanalen.
				● Vlammen raken het glas	Zorg dat het hout Niet te dicht gegen het glas ligt. Schuif de primaire luchtinlaat verder dicht.
			●	Toestel lekt lucht Controller de afdicht	tingen van de deur en de naden van het toestel.

Index

A

Aanmaakhout 20

Aanmaakvuur.9

Aansluiten afmetingen.15

Aansluitkraag monteren.7

Aansluitkraag schoorsteenaansluiting.7

Aansteken.9.

Afdichtingskoord van deur 13

Afmetingen.15

Afsluitdeksel monteren.8

Aferwerklaag, onderhoud.13

As verwijderen.11

Aslade
openen.11

B

Beluchting van het vuur 11

Bijvullen van brandstof 11 rookterugslag 20 vuldeur.11

Brandbaar materiaal afstand tot 17

Brandstof
benodigde hoeveelheid 12
bijvullen. 10-11
geschikte 8
ongeschikte 8

Brandveiligheid afstand tot brandbaar materiaal 17 meubels 6 vloer. 6 wanden 6

Buitenluchttaanvoer 5
aansluiting op 8

C

Creosoot 11

D

Draagvermogen van vloer 6

Drogen van hout 8

G

Geschikte brandstof 8

Gewicht 14

Glas
aanslag 20
schoonmaken 12

H

Hout 8

bewaren 8

drogen 8

geschikte soort 8

nat. 8

wil nicht doorbranden 20

Houtblokken stapelen 10

K

Kachelrutenreiniger 12

Kap op de schoorsteen 5

Kieren in toestel. 13

L

Lak. 8

Luchtinlaten 9

Luchtlek. 13

Luchtregeling 10

Luchttoevoer regelen. 11

M

Onderhoud
afdichting 13

glas schoonmaken 12

schoorsteen 12

smeren 13

toestel schoonmaken 12

vuurvaste binnenplaten 12

Ongeschikte brandstof 8

Ontassen.11

Ontassingsluik 11

Openen
aslade 11
ontassingsluik.11

Opslag van hout 8

P

Plaatsen afmetingen..15.

Primaire luchtinlaat 9

Problemen oplossen..12..20.

R

Rendement.14.

Rook bij eerste gebruik.8.

Rookgas
massedebiet.14

Rookterugslag 4, 20

Ruiten
aanslag 20
schoonmaken 12

s

Schoonmaken glas 12 toestel.12

Schoorsteen
aansluitdiameter 14
aansluiting op 8
hoogte 5
onderhoud 12
voorwaarden 4

Schoorsteenaansluiting
achterzijde 7
bovenzijde 7

Schoorsteenbrand voorkomen 11

Schoorsteenkap 5

Secundaire luchtinlaat. 9

Smeren 13

Stof-emissie 14

Stoken 10
brandstof bijvullen 10-1
onvoldoende warmte 12, 2
toestel brandt te hevig.
toestel nicht goed regelbaar 2

T

Teer. 11

Temperatuur 14

Temperatuurstijging meetsectie. 14

Trek. 14

Trekschepje voor ontassing 7,11 U

Uitgaan van vuur 11

V

Vegen van schoorsteen 12

Ventilatie 5
vuistregel 5

Ventilatierooster. 5

Verbrandingsluchtregeling 10

Verwijderen as. 11

Vet voor smering. 13

Vloeren brandveiligigkeit 6 draagvermögen 6

Vloerkleed 6

Vulhoogte van toestel 10

Vuur aanmaken 9 doven. 11

Vuurvaste binnenplaten
onderhoud 12
waarschuwing 8

W

Waarschuwing brandbare materialen 4 glas gebroken of gebarsten 4,13 heet oppervlak 4 kachelruitreiniger 13 schoorsteenbrand. 4,8,11 ventilatie 4-5 verzekeringsvoorwaarden 4 voorschriften 4 vuurvaste binnenplaten 8

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgium E-mail: [e-mail]

Safety

DOVRE N.V.
Nijverheidsstraat 18 Tél: [phone]
2381 Weelde,
Belgique Fax: [phone]

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Bélgica

Dovre N.V., Nijverheidsstraat 18 B-2381 Weelde,

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgio E-mail : [e-mail]

Sicurezza
