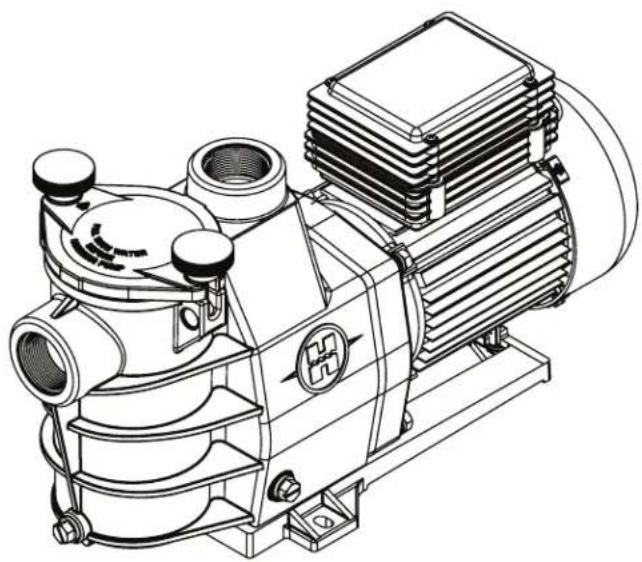

MANUALE UTENTE Max Flo HAYWARD

CONSERVARE QUESTO MANUALE PER L'USO PER LA FUTURA CONSULTAZIONE

AVVERTENZA: Rischio elettrico. La mancata osservanza delle istruzioni cui quere assere causa di gravi lesioni o morte. UTILIZZO IN PISCINE

AVERTENZA - Prima di aprir il coperchio per effettuare la pulizia del filtr, scollegare completemente la pompa alla rete di alimentazione principale.
AVERTENZA - 1 collegamenti elettrici devono essere effettuali esclusivamente da un professionista autorizzato e qualificato, nel piano rispetto della normativa in vigore nel paese di Installazione:

F NF C 15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702:1994 / MSZ 10-533 1/1990
E UNE 20460-7-702 1993, REBT ITC-BT-31 2002		M	MSA HD 384-7-702.S2
IRL IS HD 384-7-702		PL	PN-IEC 60364-7-702:1999
I CEI 64-8/7		CZ	CSN 33 2000 7-702
LUX 384-7.702 S2		SK	STN 33 2000-7-702
NL NEN 1010-7-702		SLO	SIST HD 384-7-702.S2
P RSIUEE	TR TS	IEC 60364-7-702

AVERTENZA - Accertarsi che l'unità sa collegata esclusivamente a prese di corrente da 230V dotate di protezione da cortocircuito. La pompa deve essere alimentata da un trasformatore isolato o da interrottore differenziale (RCD) con corrente residua di funzionamento stimata non superiore a 30mA .
AVERTENZA - Adottate le dovute precauzioni per evitare che i bambini giochino con l'apparecchio. Evitare di avvincare le dita e gli oggetti estranei alle aperture e alle parti in movimento.
AVERTENZA - Il motore deve essere adeguatamenteesso a terra. Collegare il filo di messa a terra alla vite di terra.
verde. In caso di unita colgate con cavo di alimentazione,utilizzare prese opportunamente messe a terra.
AVERTENZA - Utilizzato l'apposita aletta per connettere il motore alle altre parti collegate,tramite un conduttore di dimensioni appropriate ed in conformità ai codici elettrici.
AVERTENZA - Effettuare i collegamenti elettrici in base allo schema posto quello il coperchio della morsettiera del motore. Prima di accendere l'apparecchio, verificare che i collegamenti elettrici siano ben serrati ed ermetici. Prima del funzionamento, rimontare tutti i coperchi.
AVERTENZA - Accertarsi che la tensione di alimentazione richiesta dal motore corrisponda a quella della rete di distribuzione e che il cavo di alimentazione sia adatto alla potenza e alla corrente della pompa.
AVERTENZA - Leggere e rispetto delle leindicazioni contenute nel presente manuale o riportate sull'apparecchio. La mancata osservanza delle sudettes Istruzioni cui causare gravi danni o lesions. Il presente documento devesseccereconsignatoalpropietario della piscinae conservato in un luogo sicuro.
AVERTENZA - L'apparecchio più essereutilizzato solo da bambini di etuquale o superioreagli otto anni o da persona con ridotte capacita fisiche, sensoriali o mentali che abbiano ricevuto istruzioni appropriate e che abbiano compreso i possibll rischi. I bambini non devono gliacare con l'apparecchio. L'uso, la pulizia o la manutenzione dell'apparecchio più effettua solo da bambini di eta superiore agli otto anni e molto la supervisione di un adulto. Tenere I'apparecchio e il cavo fuori alla portata dei bambini di eta inferiore agli otto anni.
AVERTENZA - La pompa è previsto per il funzionamento continuativo alla massima temperatura dell'acqua di 35^ .
AVVERTENZA - Utilizzato escludamente parti di ricambio originali Hayward.
AVERTENZA - Se il cavo di alimentazione è danneggiato, procedere alla sua sostituzione contattando il produttore, il rappresentante locale o personale qualificato al fine di evitare agli rischio per la sicurezza.
AVERTENZA - Per la disconnessione alla rete di alimentazione, e necessario integrare nei collegamenti elettrici fissi, in conformità con le leggi vigenti, un interrottore esterno con separazione dei contatti su tutti i poli, che garantisca una separazione totale alla rete in condizioni di sovratensione categoria III.
AVERTENZA - Non azionare la pompa per piscina in caso di cavo di alimentazione o alloggiamento della scatola di connessione motore danneggiati, che possono dare origine a shock elettrici. Al fine di evitare situazioni di pericolò, il cavo di alimentazione o l'alloggiamento della scatola di connessione motore danneggiati devono essere immediamente sostituiti dal tecnico dell'assistenza o altri personale qualificato.
AVVERTENZA - Il motre della pompa per piscina NON è dotato di Sistema di Scarico di Sicurezza sotto Vuoto (SVRS). Ilsystema SVRS aiuita evitare il rischio di annegamento rappresentato dagli scarichi sottacqua ai quali si pou restare intrappolati. In talune piscine, se una persona blocca lo scarico con il corpo, pou restarvi intrappolata da forza di aspirazione. A seconda della configurazione della piscina, il montaggio di un systema SVRS pou essere richiesto delle normative locali.

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

REGISTRAZIONE

Grazie per aver scelto Hayward. Il presente manuale contiene importanti informazioni in merito al funzionamento e alla manutenzione del prodotto. Conservare come riferimento.

PER REGISTRARE IL PRODOTTO NEL NOSTRO DATABASE, VISITARE IL SITO:

Inserire le seguenti informazioni per praticità:

1) Data acquisto
2) Nome
3) Indirizzo
4) Codice postale
5) Indirizzo e-mail
6)Numero articolono Numero di seri
7) Rivenditore
8) Indirizzo
9) Codice postale Paese

Nota

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

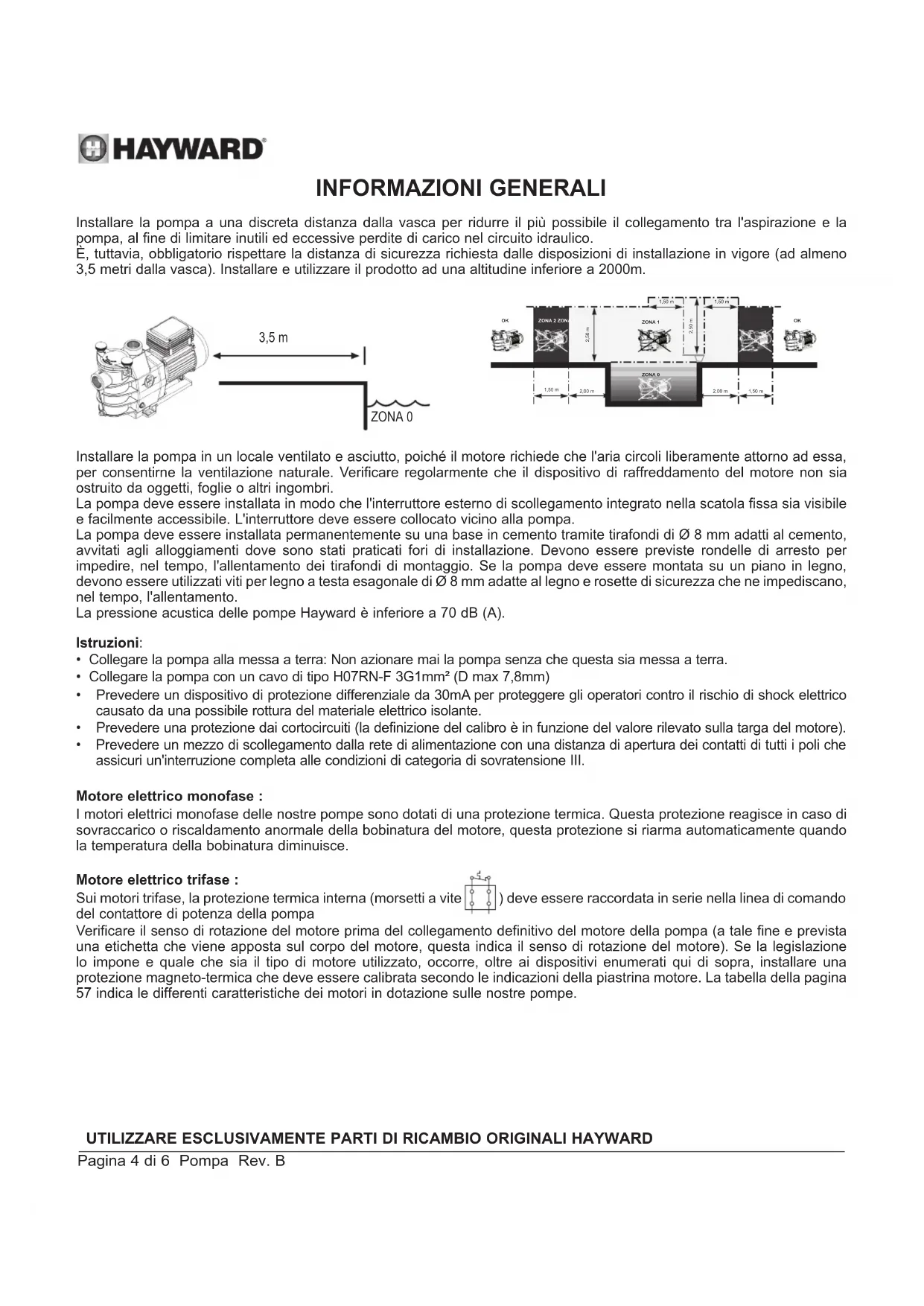

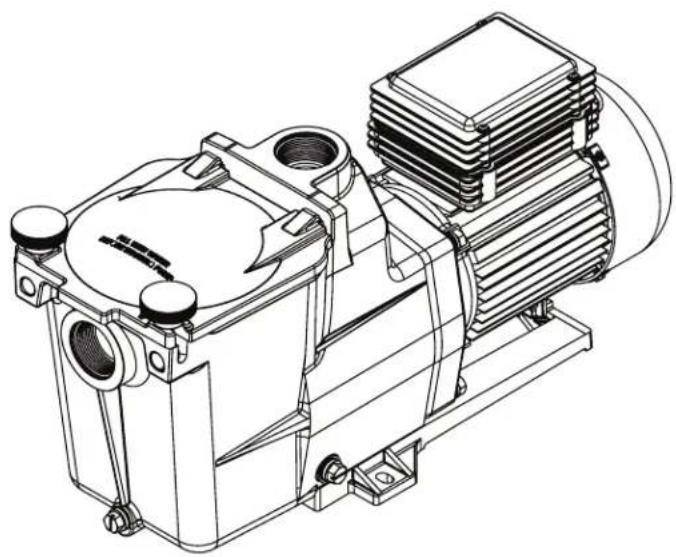

INFORMAZIONI GENERALI

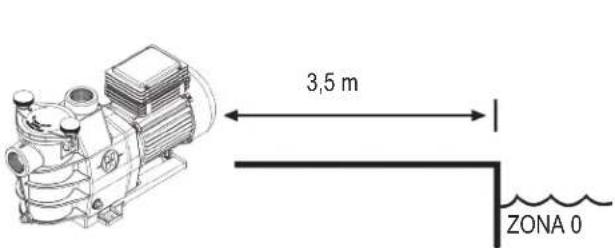

Installare la pompa a una discreta distance alla vasca per ridurre il più possible il collegamento tra l'aspirazione e la pompa, al fine di limitare inutili ed excessive perdite di carico nel circuito idraulico.

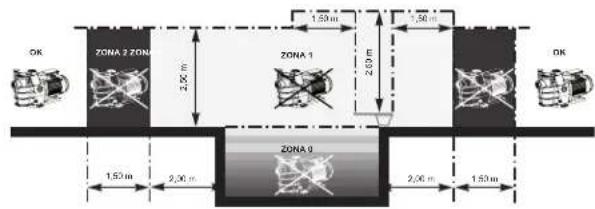

E, tttvia, obligatorio rispettare la distanza di sicurezza richiesta delle disposizioni di installatione in vigore (ad almeno 3,5 metri alla vasca). Installare eutilizzare il prodotto ad una altitudine inferiore a 2000m.

Installare la pompa in un locale ventilato e asciutto, poiché il motore richiede che l'aria circoli liberamente attorno adessa, per consentirne la ventilazione naturale. Verificare regolarmente che il dispositorio di raffreddamento del motore non sia ostruito da oggetti, foglie o altri ingombri.

La pompa deve essere installata in modo che l'interrottore esterno di scollegamento integrato nella scatola fissa sua visibile e facilmente accessibile. L'interruttore deve essere collocato vicino alla pompa.

La pompa deve essere installata permanentente su una base in cemento tramite tirafondi di 8 mm adatti al cemento, avvitatiagli alloggiamenti dove sono stati praticati fori di installatione. Devono essere previste rondelle di arresto per impedire, nel tempo, l'allentamento dei tirafondi di montaggio. Se la pompa deve essere montata su un piano in legno, devono essere utilizzati viti per legno a testa esagonale di 8 mm adatte al legno e rosette di sicurezza che ne impediscano, nel tempo, l'allentamento.

La pressione acustica delle pompè Hayward è inferiore a 70 dB (A).

Istruzione:

• Collegare la pompa alla messa a terra: Non azionare mai la pompa perché esta sua messa a terra.
• Collegare la pompa con un cavo di tipo H07RN-F 3G1mm² (D max 7,8mm)
• Prevedere un dispositivo di protezione differenziale da 30mA per proteggere gli operatori contro il rischio di shock elettrico causato da una possibile rottra del materiale elettrico isolante.
  Prevedereuna protezione dai cortocircuiti (la definizione del calibro e in funzione del valore rilevato sulla targa del motore).
• Prevedere un mezzo di scollegamento alla rete di alimentazione con una distance di aperture dei contatti di tutti i poli che assicuri un'interruzione completa alle condizioni di categoria di sovratensione III.

Motore elettrico monofase :

I motori elettrici monofase delle nostre pompe sono dotati di una protezione termica. Questa protezione reagisce in caso di sovraccarico o riscaldamento anormale della bobinatura del motore, esta protezione si riarma automaticamente quando la temperature della bobinatura diminuisce.

Motore elettrico trifase :

Sui motori trifase, la protezione termica interna (morsetti a vite) deve essere raccordata in series nella linea di lavoro del contattore di potenza della pompa

Verificare il senso di rotazione del motore prima del collegamento definitivo del motore della pompa (a tale fine e prevista una etichetta che viene apposta sul corso del motore, questa indica il senso di rotazione del motore). Se la legislazione lo impone e quale che sa il tipo di motore utilizzato, occorre,及其他 ai dispositivi enumerati qui di sopra, installare una protezione magneto-terminica che deve essere calibrata secondo leindicazioni della piastrina motore. La tabella della pagina 57 indica le differenti caratteristiche dei motori in dotazione sulle nostre pompe.

Collegamento elettrico:

Verificare che la funzione d'alimentazione richiesta dal motore corrisponda a quella della rete di distribuzione e che la sezione e la lunghezza del cavo d'alimentazione sia adatta alla potenza ed intensità della pompa.

Tutti raccordi elettrici della pompa edanche le eventuali modifiche del cavo d'alimentazione devono essere realizzati da operatori professionisti e qualificati del settore, per evitare qualsiasi eventuale pericolo.

Per realizzare dei collegamenti elettrici, fare riferimento allo schema che figura sotto il coperchio della piatra dei morsetti del motore.

Verificare correttamente il motore e la tenuta dei collegamenti elettrici prima di collegare alla rete elettrica.

L'eventuale precablaggio, in dotazione su alcune delle nostre pompe, deve essere molto al momento del collegamento definitivo della pompa all'alimentazione elettrica. In effetti,但这a prefornitura eutilizzata solo per i test in fabbrica durante a fase di fabbricazione.

INSTALLAZIONE

Installare la pompa da piscina limitando al massimo le perdite di carico e rispettoando la distanza di sicurezza di almeno 3,5m tra la pompa e la piscina come precisato nella normativa di installatione. La condotta di aspirazione deve essere installata con una lieve pendenza ascendente verso l'asse della pompa. Assicurarsi che i collegamenti siano ben serrati e stagni. Tuttavia, evitare di bloccare queste tubature in modo esagerato. Per le materie plastiche, assicurare la tenuta esclusivamente con Teflon. Il tubo di aspirazioneavrav un diametro uguali o superiore a quello di scarico. Evitare l'installazione in luoghi non ventilati o umidi. Il motore richiede che l'aria di raffreddamento possa circolare liberamente.

IMPORTANTE: Verificare il senso di rotazione prima del collegamento definitivo del motore.

ISTRUZIONI DI AVVIO E DI ADESCAMento: Riempire di acqua il corpo del prefilto sono al livello del tubo di aspirazione. Non azionare mai la pompa sens'acqua, poiché l'acqua è necessaria al raffreddamento e alla lubrificazione dell'otturatore meccanico. Aprire tutte le valvole delle condotte di aspirazione e di scarico, nonché lo scarico d'aria del filtrlo, se presente. (Tutta l'aria presente nelle condotte di aspirazione dovra essere eliminata). Avviare il gruppo e attendere un lasso di tempo ragionevole per l'adescamento. Cinque minuti non sono un lasso di tempo esagerato per adescare (tale adescamento dipende dall'altezza di aspirazione e della lunghezza del tubo di aspirazione). Se la pompa non si avvia o non adesca, consultare la Guida alla risoluzione dei problemi.

MANUTENZIONE

1. Scollegare completeness la pompa alla rete di alimentazione prima di apree il coperchio e pulire il prefiltro. Pulire regolarmente il cesto del prefiltro, facendo attenzione a non urtare il cesto. Controllare la guarnizione del coperchio del prefiltro e sostiturla se necessario.
2. L'asse del motore è montato su cuscinetti autolubrificanti che non necessitano di ulteriore lubrificazione.
3. Tenere il motore pulito e asciutto e assicurarsi che gli orifizi di ventilazione non siano ostruiti.
4. Occasionalmente si può verificare una fuga nell'otturatore meccanico, che dovrá essere sostituito. Puoi sostiturlo preventivamente agli due anni.
5. Ad eccezione della pulizia della piscina, tutte le operazioni di riparazione, cura o manutenzione devono essere effettuate esclusivamente da un agente autorizzato Hayward o da personale qualificato.

STOCCAGGIO

1. Svuotare la pompa rimuovendo tutti i tappi di svuotamento e conservandoli nel cesto del prefiltro.
2. Scollegare la pompa, rimuoveri raccordi delle tubature e conservare il gruppo completo in un luogo asciutto e aerato o adottare la segunte precauzione: scollegare la pompa, rimuoveri 4 bulloni di fissaggio del corso della pompa al supporto del motore e conservare il tutto in un luogo asciutto e aerato. Proteggere il corso della pompa e del prefiltro

NOTA: Prima di rimettere in uso la pompa, pulire tutte le parti interne rimuovendo polvere, incrostazioni, ecc.

UTILIZZARE ESCLUSIVAMENTE PARTI DIRICAMBIO ORIGINALI HAYWARD

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

A) Il motore non si avvia

1. Verificare i collegamenti elettrici, gli interrupttori o relè e gli interrupttori di corrente o fusibili.
2. Assicurarsi manualmente della libera rotazione del motore.

B) Il motore si arresta, verificare

1. Cavi, collegamenti, relè, ecc.
2. La caduta di tensione del motore (spesso causata da cavi troppo deboli).
3. Che non si sua verificato alcun inceppamento o sovraccarico (attraverso lalettura dell'amperaggio assorbito).

NOTA: Il motore della pompa è dotato di una protezione termica che, in caso di sovraccarico, interrormere automaticamente il circuito, evitando che il motore si deteriori. Tale disinnesto è causato da condizioni anormali di utilizzo che è necessario verificare e correggere. Il motore si riavviera essere alcun intervento dal momento in cui le normali condizioni di funzionamento saranno ripristinate.

C) Il motore borbotta ma non si avvia, verificare se: è stata interrotta una fase; il condensatore è deteriorato.

D) La pompa non adesca

1. Assicurarsi che il corso del prefilto sa ben riempito d'acqua, che la guarnizione del coperchio sua pulita e ben posizionata e che non sua possibile alcun ingresso di aria. Se necessario, stringere di nuovo le viti di bloccaggio del coperchio.
2. Assicurarsi che tutte le valvole di aspirazione e di scarico siano aperte e non ostruite, e che tutte le bocche di aspirazione della piscina siano completeness.
3. Verificare se la pompa aspira innescando l'aspirazione il più vicino possibile alla pompa stessa:

a) se la pompa non aspira nonostante un riempimento sufficiente in termini di acqua di adescamento

1. Stringere di nuovo la bulloneria della tubatura del lato di aspirazione.
2. Verificare la tensione per assicurarsi che la pompa giri alla velocità adeguata.
3. Aprire la pompa e verificare che non ci sia nulla che ne ostruisca l'interno.
4. Sostituire l'otturatore meccanico.

b) Se la pompa aspira normalmente, verificare la condotta di aspirazione e il prefiltro che potrebbero essere ostruiti o causare l'ingresso di aria.

E) Abbassamenti di flusso verificare

1. Che non vi siano ingorghi ne costrizioni nei condotti di aspirazione o nel prefiltro. Che il diametro dei condotti non sia insufficiente.
2. Che non vi siano ingorghi ne costrizioni nei condotti di scarico o nei filtri (in tal caso, il manometro di scarico accusera un elevato innalzamento della pressione).
3. Che non vi siano immissioni d'aria in aspirazione (in tal caso, l'acqua conterra bolle d'aria in scarico o attraverso il coperchio del prefiltro).
4. Che la pompa non funzioni a velocità ridotta (abbassamento di tensione).

F) Pompa rumorosa, verificare

1. Se l'ingresso o la presenza di aria in aspirazione provoca scoppiettii sordi nella pompa.
2. Se non è evidente alcuna cavitatione causata da un diametro insufficiente o da un restringimento della condotta di aspirazione. Allo stesso modo, una condotta sovradimensionata in fase di scarico cui possa cassetare tale cavitatione. Utilizzare tubature adequate o drenare le condotte, se necessario.
3. Se si percepicono vibrazioni causate da un montaggio scorretto.
4. Se un corpo estraneo si trova nel corpo della pompa.
5. Se i cuscinetti del motore sono inceppati a causa di un gioco troppo elevato, della ruggine o di un surriscaldamento prolongato.

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

Pagina 6 di 6 Pompa Rev. B

HAYWARD®

CENTRIFUGALPUMP

ANVÄNDARHANDBOK

SPARA DENNA HANDBOK FÖR SENARE REFERENS

Tutti i prodotti HAYWARD sono garantiti contro i difetti di produzione o i difetti sul materiale per un periodo di 2 anni nella data d'acquisto. Ogni eventuale richiesta di intervento in garanzia deve essere arrivapagnata da una prova d'acquisto riportante la data. Si consiglia, pertanto, di conservare la fattura o lo scontrino fiscale.

HAYWARD si riserva la scelta se riparare o sostituire i prodotti difettosi a condizione che questi siano stati utilizzati seconde le istruzioni riportate nel manuale d'uso, non siano stati modificati e non presentino parti e componenti non originali. La presente garanzia non copre i danni dovuti al gelo o all'azione di prodotti chimici. Ogni altri costo (trasporto, manodopera, ecc.) è escludo alla presente garanzia.

HAYWARD non è da ritenersi responsable per qualsiasi danno, diretto o indiretto, derivante da un'installazione non corretta, da collegamenti erronei o da un uso improper del prodotto.

Per usfuire della presente garanzia e richiedere un intervento di riparazione o sostuzione di un articolo, contattare il proprio rivenditore.

Nessun prodotto cui essere rinnato direttamente in fabbrica alla la nostra preliminare autorizzazione.

Le parti usurabili non sono coperte da garanzia.
