SLC 8x56 - Binocoli Swarovski - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Binocolo
Marca	Swarovski
Modello	SLC 8x56
Ingrandimento	8x
Diametro dell'obiettivo	56 mm
Peso	Circa 1230 g
Dimensioni (L x l x H)	Circa 200 x 130 x 70 mm
Distanza minima di messa a fuoco	Circa 3,5 m
Regolazione diottrica	Sì, rotella di messa a fuoco con scala
Oculari rotativi	4 posizioni
Montaggio su treppiede	Adattatore venduto separatamente
Alimentazione	Nessuna (strumento ottico)
Manutenzione	Panno in microfibra incluso; evitare sporco e grasso
Sicurezza	Non guardare mai direttamente il sole
Parti di ricambio	Coperchi protettivi, cinghia, adattatore per treppiede
Riparabilità	Riparazioni solo da SWAROVSKI OPTIK
Garanzia	Internazionale 10 anni
Accessori inclusi	Cinghia, coperchi per oculare e obiettivo, panno per la pulizia

Domande frequenti - SLC 8x56 Swarovski

Come montare la cinghia di trasporto?

Due metodi possibili: montaggio con cappuccio protettivo dell'oculare agganciato da un solo lato (consigliato) o con cappuccio agganciato su entrambi i lati. Seguire le illustrazioni nel manuale.

Come regolare gli oculari rotativi?

Per i portatori di occhiali, ruotare gli oculari in senso orario fino all'arresto (posizione B). Senza occhiali, ruotare completamente in senso antiorario (posizione A). Esistono anche posizioni intermedie C e D.

Come regolare la distanza interpupillare?

Allontanare i due tubi del binocolo fino ad ottenere un'unica immagine circolare, senza ombre fastidiose sui bordi.

Come effettuare la regolazione diottrica?

Se la vostra acuità visiva è identica per entrambi gli occhi, impostare la graduazione diottrica su 0. Altrimenti, regolare prima la nitidezza con l'occhio sinistro utilizzando la rotella di messa a fuoco, poi estrarre la rotella e regolare per l'occhio destro. Premere la rotella dopo la regolazione.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di circa 3,5 metri. Consultare la scheda tecnica per il valore esatto.

Come pulire le lenti?

Utilizzare il panno in microfibra fornito. Rimuovere prima le particelle grossolane con un pennello, quindi inumidire leggermente la superficie con il respiro e asciugare con il panno. Per il corpo, utilizzare un panno morbido e umido.

Posso usare un treppiede con questo binocolo?

Sì, rimuovere il coperchio del connettore per treppiede con una moneta e utilizzare l'adattatore per treppiede SLC (venduto separatamente).

Quali precauzioni di sicurezza devo prendere?

Non guardare mai direttamente il sole con il binocolo, potrebbe causare lesioni oculari. Evitare inoltre di utilizzarlo mentre si cammina per non urtare ostacoli.

Come riporre il binocolo?

Riporlo nella sua custodia in un luogo asciutto e ben ventilato. Se è bagnato, asciugarlo prima. Nelle zone umide, utilizzare una custodia impermeabile con una bustina di silice.

Cosa copre la garanzia di 10 anni?

La garanzia copre i difetti di materiale e di fabbricazione. I primi 5 anni, la manodopera è inclusa. Le parti soggette a usura (oculari, cinghia, custodia) sono escluse. Le riparazioni devono essere effettuate da SWAROVSKI OPTIK.

MANUALE UTENTE SLC 8x56 Swarovski

La ringraziamo per aver scelto un prodotto SWAROVSKI OPTIK. Per ulteriori informazioni La preghiamo di rivolgersi ad un Rivenditore Autorizzato oppure ci contatti su WWW.SWAROVSKIOPTIK.COM.

1 Tracolla
2 Coperchio di protezione per oculare
3 Conchiglia oculare girevole
4 Rotella de focalizzazione

5 Scala delle diottrie
6 Azzeramento diottrie
7 Tappo dell'attacco per treppiede
8 Coperchio di prote- zione per obiettivo

I nostri accessori sono sul sito WWW.SWAROVSKIOPTIK.COM.

IT

Montaggio della cinghia a tracolla

Ⓐ Montaggio con coperchio di protezione per oculare fissato su un lato solo (raccomandato).
⑧ Alternativa: con coperchio di protezione per oculare fissato su entrambi i lati.

A ① ③ ② ③ ④ ⑤ ⑥ ⑦ ⑧ B C D

Uso

Regolazione delle conchiglie oculari girevoli

Fondamentalmente, ci sono tre (SLC 42) o quattro (SLC 56) regolazioni differenti disponibili per le diverse distanze tra l'occhio e le lenti. Ciò consente di regolare le conchiglie oculari secondo le proprie esigenze.

Pos. A: Posizione iniziale senza occhiali: estrarre completamente le conchiglie oculari ruotandole in senso antiorario.

Pos. B: Posizione iniziale con occhiali: ritrarre entrambe le conchiglie oculari girevoli in senso orario fino all'arresto.

Pos. C e D: Posizioni alternative e gradi intermedi per portatori e non portatori di occhiali.

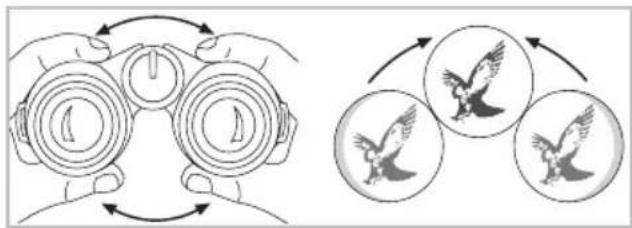

Regolazione della distanza oculare

Per ottenere un'unica immagine circolare, i due corpi del binocolo vanno piegati fino al punto in cui nella visuale non appaiano più fastidiose ombre.

Messa a fuoco dell'immagine

Ruotando la rotella de focalizzazione Le sarà possibile ottenere un'immagine nitida di qualsiasi oggetto posto ad una distanza ridotta (vedi scheda tecnica) fino all'infinito.

Nella posizione d'infinito la tacca della rotella di focalizzazione è rivolta verso l'alto.

Compensazione delle diottrie

Per raggiungere una qualità d'immagine ideale bisogna compensare l'eventuale diversa capacità visiva fra l'occhio sinistro e quello destro.

Uso con uguale capacità visiva di entrambi gli occhi:

1. Tirate la rotella di focalizzazione verso l'esterno.
2. Girando la rotella di focalizzazione regolate la scala delle diottrie sullo «O».
3. Fate quindi rientrare la rotella di focalizzazione.

2. 1. 3.

Uso con differente capacità visiva di entrambi gli occhi:

1. Con l'occhio sinistro guardate attraverso l'oculare sinistro e mettete a fuoco l'immagine dell'oggetto prescelto con l'ausilio della rotella di focalizzazione.
2. Tirate la rotella di focalizzazione verso l'esterno.
3. Con l'occhio destro guardate ora lo stesso oggetto attraverso l'oculare destro e mettete perfettamente a fuoco la stessa immagine con l'ausilio della rotella di focalizzazione.
4. Fate quindi rientrare la rotella di focalizzazione.

IT

1.

3. 2. 4.

TIP: Si prega di regolare la propria compensazione diottrica con la scala delle diottrie, con essa si potranno correggere le proprie diottre in qualsiasi momento.

Attacco per treppiede

Svitare il tappo della filettatura del treppiede utilizzano una moneta. Per montare il binocolo sul treppiede è necessario utilizzare l'adattatore per treppiede per SLC, che viene venduto separata-mente come accessorio.

Istruzioni per il montaggio del coperchio protettivo dell'obiettivo

1. 2.

Manutenzione e cura

Panno detergente

Con l'ausilio dello speciale panno in microfibra potete effettuare Voi stessi la pulizia delle super-

fici in vetro più delicate. Il panno è adatto alla pulizia di obiettivi, oculari e occhiali. Vi preghiamo di tenerlo pulito dato che lo sporco può danneggiare la superficie delle lenti. Nel caso il panno si sporchi, potete lavarlo in acqua saponata tiepida e lasciarlo asciugare all'aria. Usatelo esclusivamente per la pulizia delle superfici in vetro!

Pulizia

Tutti i componenti e le superfici sono state realizzate in modo da poter essere pulite facilmente.

Per poter preservare nel tempo la brillantezza ottica del Vostro binocolo, Vi consigliamo di evitare che le superfici in vetro entrino in contatto con sporco, olio e grasso. Quando effettuate la pulizia dello strumento allontanate dapprima le particelle più grosse con un pennello per l'ottica. Per la successiva pulizia a fondo è bene inumidire leggermente le parti con il fiato e pulirle quindi con il panno. Per la pulizia del corpo del binocolo l'ideale è servirsi di un panno morbido e umido (non con il panno per le lenti).

In caso di particolare sporco (p. es. sabbia), le conchiglie oculari girevoli possono essere svitate completamente e pulite con estrema facilità.

Vi consigliamo di conservare il binocolo nella sua custodia in luogo ben aerato e asciutto.

BLCAGEL

In caso il cannocchiale sia umido, è necessario asci- ugarlo prima di riporlo.

Nelle regioni tropicali o in zone con elevata umidità dell'aria, il migliore luogo

dove conservarlo è un contenitore ermetico con un assorbente d'umidità (p. es. silicagel).

Avvertenze generali

Proteggete il binocolo dagli urti.

Tutte le riparazione devono essere eseguite da SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America. I lavori di riparazione eseguiti

da persone non autorizzate, avranno come conseguenza l'annullamento della garanzia.

Per la Vostra sicurezza!

ATTENZIONE!

Non guardate mai il sole attraverso il binocolo! Ciò può causarVi gravi lesioni agli occhi!

Non usate mai il binocolo mentre siete in movimento! Ciò potrebbe impedirVi di scorgere degli ostacoli!

Tutti i dati riportati sono valori tipici.

Con la riserva di apportare modifiche a modelli e forniture e salvo errori di stampa.

BA-731-01, 10/2013

ES

Con questo prodotto ottico SWAROVSKI OPTIK Lei ha acquistato uno strumento di qualità e gran pregio per il quale offriamo una garanzia valida in tutto il mondo della durata di 10 anni a decorrere dall'acquisto sulla base delle condizioni seguenti.

Se insorgessero difetti nel materiale o difetti di fabbricazione, ci facciamo carico dei costi di materiale per l'intero periodo di validità della garanzia, riservandoci di riparare o sostituire lo strumento o la parte difettosa a nostro giudizio. Durante i primi cinque anni ci facciamo carico dei costi della manodopera.

Con il rilascio della presente garanzia si limita l'obbligo di garanzia previsto dalla legge.

In caso di variazione della gamma di produzione ci riserviamo il diritto di riparare lo strumento difettoso o di sostituirlo con uno equivalente.

Non ci assumiamo alcuna responsabilità per riparazioni effettuate da un servizio non da noi autorizzato, per danni causati da uso improprio, nonché per danni diretti o indiretti causati da difetti dell'apparecchio.

Oltre a ciò non assumiamo alcuna responsabilità per parti sottoposte ad usura naturale, come paraluce per occhi, spallaccio, custodie, armature, ecc.

La garanzia vale solo se questo certificato di garanzia/assistenza tecnica è stato, nel giorno dell'acquisto, regolarmente datato, timbrato e firmato dal rivenditore specializzato.

Nel caso di garanzia nonchè di lavori di riparazione o di assistenza tecnica consegnate l'apparecchio insieme a questo certificato di garanzia/assistenza tecnica al Vostro rivenditore d'ottica SWAROVSKI OPTIK oppure speditelo, franco domicilio, direttamente al nostro indirizzo. Gli apparecchi che non sono accompagnati da questo certificato di garanzia/assistenza tecnica vengono sempre riparati a spese del cliente. La spedizione di ritorno, assicurata (il mezzo di trasporto è a nostra scelta), non comporta alcun costo nel caso di riparazioni con certificato di garanzia; in caso contrario le spese vanno a carico del cliente. Nel caso di spedizioni all'estero, eventuali costi doganali o fiscali esteri vanno a carico del destinatario.

Questa garanzia viene assicurata da SWAROVSKI OPTIK KG, Absam, Austria. Il foro competente è Innsbruck; vige la costituzione austriaca.

Nel caso vengano offerte nei singoli paesi altre garanzie/prestazioni di garanzia (stabilite per legge o volontariamente) questo devono venire soddisfatte dai rispettivi importatori o rivenditori specializzati. La SWAROVSKI OPTIK KG, Absam, Austria può assumersi questo impegno solo se sussiste un obbligo fissato per legge.
