SLC 8x56 - Kikare Swarovski - Gratis bruksanvisning och manual

Produkttyp	Kikare
Märke	Swarovski
Modell	SLC 8x56
Förstoring	8x
Objektivdiameter	56 mm
Vikt	Cirka 1230 g
Mått (L x B x H)	Cirka 200 x 130 x 70 mm
Minsta fokusavstånd	Cirka 3,5 m
Dioptrijustering	Ja, fokuseringsratt med skala
Ögonmusslor	Vridbara, 4 lägen
Stativmontering	Adapter säljs separat
Strömförsörjning	Ingen (optiskt instrument)
Underhåll	Mikrofiberduk medföljer; undvik smuts och fett
Säkerhet	Titta aldrig direkt mot solen
Reservdelar	Skyddskåpor, rem, stativadapter
Reparerbarhet	Reparationer endast av SWAROVSKI OPTIK
Garanti	Internationell 10 år
Medföljande tillbehör	Rem, ögon- och objektivskydd, rengöringsduk

Vanliga frågor - SLC 8x56 Swarovski

Hur monterar jag transportremmen?

Två möjliga metoder: montering med ögonskyddskåpa hängande på en sida (rekommenderas) eller med kåpa hängande på båda sidor. Följ illustrationerna i manualen.

Hur justerar jag de vridbara ögonmusslorna?

För glasögonbärare, vrid ögonmusslorna medurs tills stoppet (läge B). Utan glasögon, vrid helt moturs (läge A). Det finns även mellanlägen C och D.

Hur justerar jag pupillavståndet?

Fäll ut de två tuben på din kikare tills du får en enda cirkulär bild, utan störande skuggor i kanterna.

Hur gör jag dioptrijusteringen?

Om din synskärpa är lika på båda ögonen, ställ dioptriskalan på 0. Annars, justera först skärpan med vänster öga med fokuseringsratten, dra sedan ut ratten och justera för höger öga. Tryck in ratten efter justering.

Vad är minsta fokusavstånd?

Minsta fokusavstånd är cirka 3,5 meter. Se databladet för exakt värde.

Hur rengör jag linserna?

Använd den medföljande mikrofiberduken. Ta först bort större partiklar med en pensel, fukta sedan lätt ytan med din andedräkt och torka med duken. För huset, använd en mjuk, fuktig trasa.

Kan jag använda ett stativ med denna kikare?

Ja, ta bort locket på stativanslutningen med ett mynt och använd stativadaptern SLC (säljs separat).

Vilka säkerhetsåtgärder bör jag vidta?

Titta aldrig direkt mot solen med kikaren, det kan orsaka ögonskador. Undvik även att använda dem när du går för att inte stöta på hinder.

Hur förvarar jag kikaren?

Förvara dem i fodralet på en torr och välventilerad plats. Om de är våta, torka dem först. I fuktiga områden, använd ett vattentätt fodral med en silikapåse.

Vad täcker 10-årsgarantin?

Garantin täcker material- och tillverkningsfel. De första 5 åren ingår arbetskostnad. Slitagedelar (ögonmusslor, rem, fodral) undantas. Reparationer måste utföras av SWAROVSKI OPTIK.

BRUKSANVISNING SLC 8x56 Swarovski

Vi tackar dig i ditt val av en SWAROVSKI OPTIK produkt. Vid frågar kan du vända dig till din utbildade återförsäljare eller direkt till oss på, WWW.SWAROVSKIOPTIK.COM.

5 Dioptrikorrigeringsring
6 Dioptrisk nollpunkt
7 Skydd för stativfästet
8 Objektivskydd

Aktuella tillbehör hittar du på WWW.SWAROVSKIOPTIK.COM.

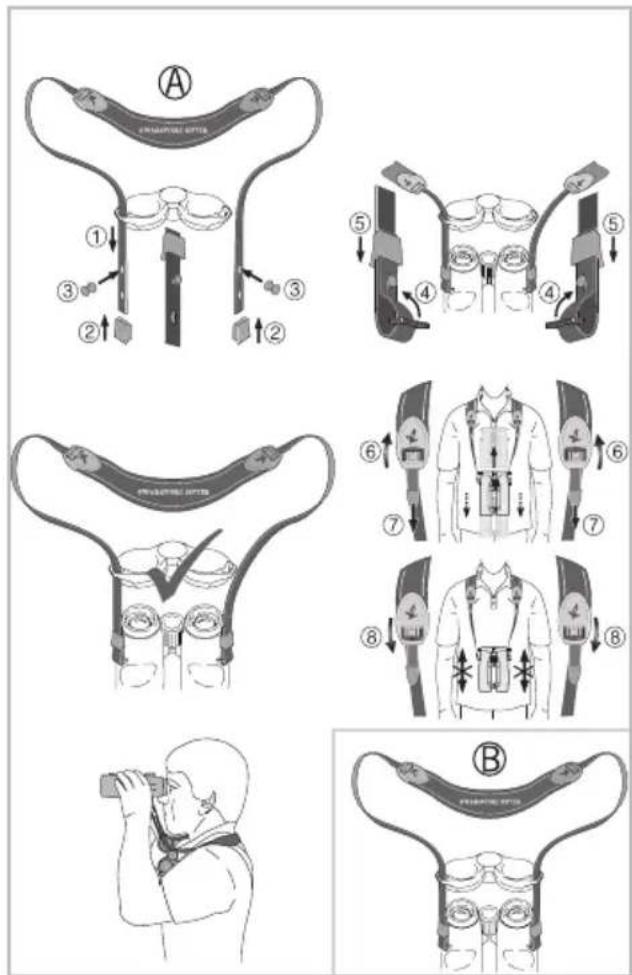

Montering av halsremmen

Ⓐ Montering med okularskydd på en sida (rekom- mendation).
B Alternativt med okularskydd på båda sidor.

A ① ③ ② ③ ② ⑤ ④ ④ ⑥ ⑦ ⑧ ⑧ B

SV

Betjäning

Inställning av de vridbara ögonmusslorna

I princip kan du välja mellan tre (SLC 42) eller fyra (SLC 56) olika justering med olika avständ mellan ögat och linsen. Detta gör att du kan justera ögonmusslorna individuellt till din personliga preferens.

Pos. A: Utgångsposition utan glasögon: Vrid härtill moturs för att helt dra ut ögonmusslorna.

Pos. B: Utgångsposition med glasögon: Vrid båda vridögonmusslorna medurs in till sina anslag.

Pos. C och D: Alternativa positioner eller mellanlägen för användare både med och utan glasögon.

Inställning av pupilldistansen

För att se en enda rund bild, vrid kikarhalvorna tills inga störande skuggor är synliga.

Fokusering

Genom att vrida fokuseringsringen kan du ställa in skärpan på föremål på mycket nära håll (se tekniska data) och upp till oändligt.

I oändlighetspositionen är den lilla markeringen på fokuseringringen högst uppe.

Dioptri justering

För att åstadkomma maximal bildkvalitet, bör man korrigera eventuell skillnad mellan höger och vänster öga.

SV

När synförmågan är lika på båda ögonen:

1. Drag ut fokuseringsringen.
2. Vrid fokuseringsringen till 0 på dioptriskalan.
3. Tryck in fokuseringsringen.

2. 1. 3.

När ögonen har olika synförmåga:

1. Titta genom det vänstra okularet med det vänstra ögat och vrid fokuseringsringen så att föremålet du tittar på är skarpt.
2. Drag ut fokuseringsringen.
3. Titta på samma föremål genom det högra okularet med det högra ögat och justera tills föremålet är helt skarpt genom att vrida på dioptrikorrigerinsringen.
4. Tryck in fokuseringsringen.

1.

3. 2. 4.

TIPS: Vänligen ta hänsyn till dina personliga dioptriska inställningar på dioptriskalan. Du kan närsomhelst justera dina individuella inställningar med den.

Stativanslutning

Man kan använda ett litet mynt för att frigöra skyddet till stativanslutningsgångan på undersidan av kikaren. För att montera kikaren på ett stativ behöver du en SLC stativadapter, finns som tillbehör hos återförsäljarna.

Duk för linsputsning

Man kan putsa de mycket känsliga linserna med

SV

den bifogade mikrofiberduken. Den passar frontlinsen, okularlinsen och glasögon.

Håll duken ren eftersom smuts kan skada linserna. Om duken blir smutsig kan den tvättas i ljummet tvålvatten och lufttorkas. Andvänd den enbart för att putsa linserna med!

Putsning

Vi har konstruerat alla element och ytor så att de inte fordrar mycket skötsel. För att försäkra sig om att kikaren bibehåller sina optiska egenskaper, bör man hålla linserna rena, dvs. putsa bort smuts, olja och fett. När man putsar linserna, avlägsnar man först större partiklar m.h.a. en optiskt blåsborste. Efter det andas man på linsen för att åstadkomma en hinna av kondensation och putsar sedan linsen med mikrofiberduken.

De andra ytorna putsas med en mjuk, fuktig duk (men inte den mikrofiberduk man använder till putsning av linserna).

Finns det smuts som är svår att få bort från ögon-musslorna (t.ex. sand), kan man skruva ut dem och putsa dem skilt.

Förvara tubkikaren på en väl ventilerad och mörk plats.

SLC-AGEL

Om tubkikaren blir våt, bör den torka först.

Vid längre förvaring i tropikerna då luftfuktigheten är hög är en lufttät påse den bästa platsen gärna till-

sammans med något fuktabsorberande (t.ex. kiselkulor).

Säkerhetsföreskrifter!

WARNING!

Titta aldrig mot solen med kikaren! Det orsakar ögon-skador!

Använd inte kikaren medan du går, du kan snubbla!

E

Allmän information

Skydda kikaren mot skakningar och stötar.

För att garantier skall gälla skall man utföra service och reparationer hos SWAROVSKI OPTIK Absam (Austria) eller SWAROVSKI OPTIK North America.

Alla uppgifter är typiska värden.

Ändringar i utförande och leverans samt tryckfel förbehålles.

BA-731-01, 10/2013

Dioptrisk justeringsområde

Du har nu införskaffat ett optiskt instrument från SWAROVSKI OPTIK som är av högsta kvalitet och för vilket en världsomfattande garanti på 10 år gäller från inköptsdatum enligt följande villkor:

Om det framkommer defekter gällande material och/eller framställingsfel, täcker vi materialkostnaderna för hela garantitiden. Vi förbehåller oss i dessa fall rätten att reparera, ersätta hela instrumentet eller defekta delar såsom det passar oss bäst. De fem första åren ersätter vi både material och arbetskostnader.

Genom denna garanti begränsas inte de lagliga rättigheterna.

Då produkturvalet förändras förbehåller vi oss rätten att reparera defekta instrument eller ersätta dem med andra av lika värde.

Vi tar inget ansvar för reparationer utförda av en av oss ickeauktoriserad verkstad, inte heller för skador uppkommna genom felaktigt bruk, inte heller för direkta eller indirekta skador som uppkommit genom defekter hos instrumentet. Garantin gäller inte heller de delar som slits på naturlig väg, såsom ögonmusslor, bärremmar, fodral, ytbeläggning, etc.

Garantin är i kraft endast då detta garantibevis blivit korrekt daterat, stämplat och underskrivet av en auktoriserad återförsäljare på försäljningsdagen.

I garantifall och för service och/eller underhåll lämna in instrumentet till en auktoriserad SWAROVSKI OPTIK återförsäljare tillsammans med detta garantibevis eller skicka dem, gratis, direkt till vår adress. Instrument som skickats utan garantibevis repareras och faktureras kunden. Den försäkrade återförsändelsen (leveranssättet är upp till oss), är gratis då garantin täcker reparationerna, i annat fall faktureras de kunden. För leverans utomlands faktureras eventuella tullavgifter och kostnader mottagaren.

Garantin är given av SWAROVSKI OPTIK KG, Absam, Österrike. Myndighetsområdet är Innsbruck; Österrikisk lag gäller.

Gällande andra garantier (oberoende av om lagliga eller frivilliga) i olika länder, måste dessa uppfyllas av resp. importör eller auktoriserad återförsäljare. SWAROVSKI OPTIK KG, Absam, Österrike, kan acceptera ansvar enbart då legal skyldighet att göra så existerar.

Om instrumentet inte importerats av leg. importör förbehäller vi oss rätten att fakturera behandlingskostnaderna till fullt belopp.

Takuu

FI
