SLC 8x56 - Ferngläser Swarovski - Kostenlose Bedienungsanleitung

Produkttyp	Fernglas
Marke	Swarovski
Modell	SLC 8x56
Vergrößerung	8x
Objektivdurchmesser	56 mm
Gewicht	Ca. 1230 g
Abmessungen (L x B x H)	Ca. 200 x 130 x 70 mm
Minimale Fokussierentfernung	Ca. 3,5 m
Dioptrieneinstellung	Ja, Fokussierrad mit Skala
Augenmuscheln	Drehbar, 4 Positionen
Stativmontage	Adapter separat erhältlich
Stromversorgung	Keine (optisches Instrument)
Pflege	Mikrofasertuch inklusive; Schmutz und Fett vermeiden
Sicherheit	Niemals direkt in die Sonne schauen
Ersatzteile	Schutzkappen, Trageriemen, Stativadapter
Reparierbarkeit	Reparaturen nur durch SWAROVSKI OPTIK
Garantie	International 10 Jahre
Enthaltenes Zubehör	Trageriemen, Okular- und Objektivschutzkappen, Reinigungstuch

Häufig gestellte Fragen - SLC 8x56 Swarovski

Wie montiere ich den Trageriemen?

Zwei Methoden möglich: Montage mit Okularschutzkappe nur auf einer Seite eingehakt (empfohlen) oder mit Kappe auf beiden Seiten eingehakt. Befolgen Sie die Abbildungen in der Anleitung.

Wie stelle ich die drehbaren Augenmuscheln ein?

Für Brillenträger: Drehen Sie die Augenmuscheln im Uhrzeigersinn bis zum Anschlag (Position B). Ohne Brille: Drehen Sie sie vollständig gegen den Uhrzeigersinn (Position A). Es gibt auch die Zwischenpositionen C und D.

Wie stelle ich den Augenabstand ein?

Öffnen Sie die beiden Rohre Ihres Fernglases, bis Sie ein einziges kreisförmiges Bild ohne störende Schatten an den Rändern sehen.

Wie führe ich die Dioptrieneinstellung durch?

Wenn Ihre Sehschärfe auf beiden Augen gleich ist, stellen Sie die Dioptrienskala auf 0. Andernfalls stellen Sie zuerst die Schärfe mit dem linken Auge über das Fokussierrad ein, dann ziehen Sie das Rad heraus und justieren für das rechte Auge. Drücken Sie das Rad nach der Einstellung wieder hinein.

Was ist die minimale Fokussierentfernung?

Die minimale Fokussierentfernung beträgt ca. 3,5 Meter. Die genaue Angabe finden Sie im Datenblatt.

Wie reinige ich die Linsen?

Verwenden Sie das mitgelieferte Mikrofasertuch. Entfernen Sie zuerst grobe Partikel mit einem Pinsel, befeuchten Sie die Oberfläche leicht mit Ihrem Atem und wischen Sie sie mit dem Tuch ab. Für das Gehäuse verwenden Sie ein weiches, feuchtes Tuch.

Kann ich ein Stativ mit diesem Fernglas verwenden?

Ja, entfernen Sie die Abdeckung des Stativanschlusses mit einer Münze und verwenden Sie den SLC-Stativadapter (separat erhältlich).

Welche Sicherheitsvorkehrungen sollte ich treffen?

Schauen Sie niemals direkt in die Sonne mit dem Fernglas, dies könnte Augenverletzungen verursachen. Vermeiden Sie auch die Benutzung beim Gehen, um nicht gegen Hindernisse zu stoßen.

Wie bewahre ich das Fernglas auf?

Lagern Sie es in der Tasche an einem trockenen und gut belüfteten Ort. Wenn es nass ist, trocknen Sie es zuerst. In feuchten Gebieten verwenden Sie eine wasserdichte Tasche mit einem Kieselgelbeutel.

Was deckt die 10-jährige Garantie ab?

Die Garantie deckt Material- und Herstellungsfehler. Die ersten 5 Jahre ist die Arbeitsleistung inbegriffen. Verschleißteile (Augenmuscheln, Trageriemen, Tasche) sind ausgeschlossen. Reparaturen müssen von SWAROVSKI OPTIK durchgeführt werden.

BEDIENUNGSANLEITUNG SLC 8x56 Swarovski

Vielen Dank, dass Sie sich für dieses SWAROVSKI OPTIK Produkt entschieden haben. Bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder kontaktieren Sie uns direkt unter WWW.SWAROVSKIOPTIK.COM.

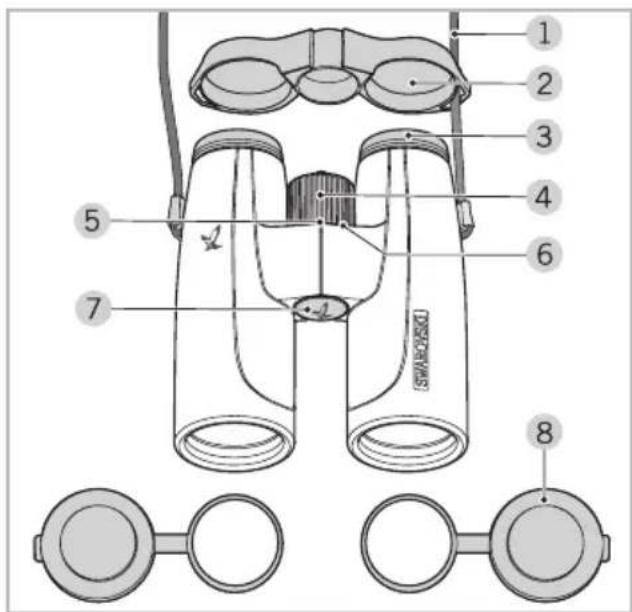

1 Trageriemen
2 Okularschutzdeckel
3 Drehaugenmuschel
4 Fokussierrad

5 Dioptrieskala
6 Dioptrie-Nullpunkt
7 Abdeckung des Stativanschlussgewindes
8 Objektivschutzdeckel

Aktuelles Zubehör finden Sie unter WWW.SWAROVSKIOPTIK.COM.

DE

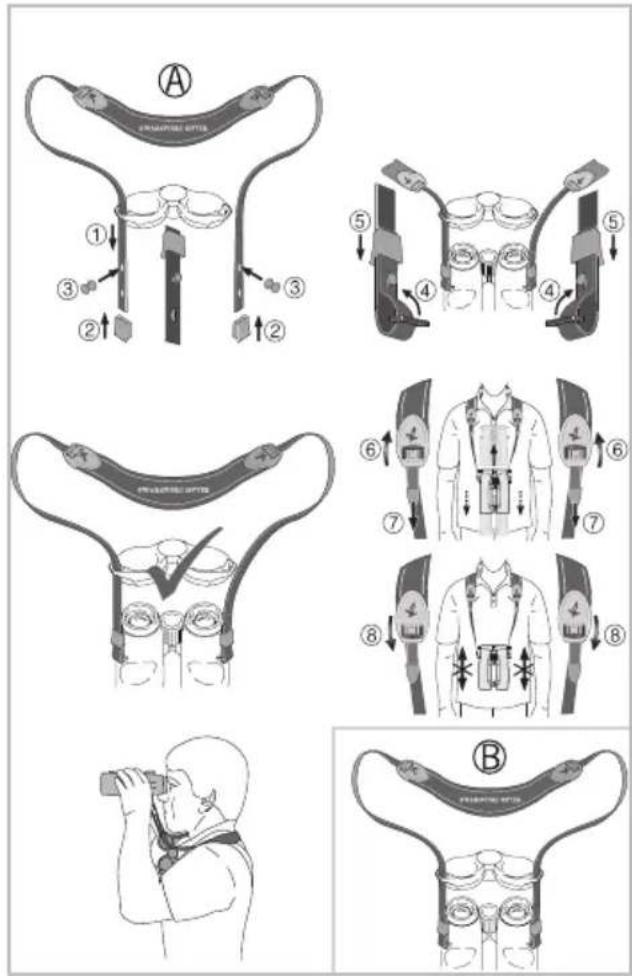

Ⓐ Montage mit einseitig eingehängtem Okular-schutzdeckel (Empfehlung).
⑧ Alternative: mit beidseitig eingehängtem Okularschutzdeckel.

Einstellung der Drehaugenmuschel

Grundsätzlich stehen Ihnen drei (SLC 42) bzw. vier (SLC 56) verschiedene Einstellungspositionen mit unterschiedlichem Abstand des Auges zur Linse zur Verfügung. Somit können Sie individuell die Augenmuscheln auf Ihre persönliche Position einstellen.

Pos. A: Ausgangsposition ohne Brille: Drehen Sie hierzu gegen den Uhrzeigersinn die Augenmuscheln ganz heraus.

Pos. B: Ausgangsposition mit Brille: Drehen Sie beide Drehaugenmuscheln im Uhrzeigersinn bis zum Anschlag hinein.

Pos. C bzw. D: Alternative Positionen bzw. Zwischenstufen für Brillenträger sowie nicht Brillenträger.

DE

Einstellung des Augenabstandes

Um ein einziges rundes Bild zu sehen, müssen Sie beide Fernglashälften so weit knicken, bis keine störenden Schatten mehr auftreten.

Einstellung der Bildschärfe

Durch Drehen des Fokussierrades können Sie jedes Objekt von der kürzesten Einstellentfernung (siehe technisches Datenblatt) bis unendlich scharf stellen.

Bei unendlich zeigt die kleine Nase des Fokussierrades nach oben.

Dioptrieausgleich

Um optimale Bildqualität zu erreichen, muss die eventuell unterschiedliche Sehkraft zwischen dem linken und dem rechten Auge ausgeglichen werden.

DE

Verwendung bei gleicher Sehkraft beider Augen:

1. Ziehen Sie das Fokussierrad heraus.
2. Stellen Sie die Dioptrieskala durch Drehen des Fokussierrades auf „0“.
3. Drücken Sie danach das Fokussierrad wieder hinein.

2. 1. 3.

Verwendung bei unterschiedlicher Sehkraft beider Augen:

1. Blicken Sie mit dem linken Auge durch das linke Okular und stellen Sie mit dem Fokussierrad die Bildschärfe eines ausgewählten Objektes ein.
2. Ziehen Sie das Fokussierrad heraus.
3. Blicken Sie nun mit dem rechten Auge durch das rechte Okular auf das selbe Objekt und stellen Sie mit dem Fokussierrad auf optimale Bildschärfe ein.
4. Drücken Sie danach das Fokussierrad wieder hinein.

DE

1.

3. 2. 4.

TIPP: Bitte merken Sie sich Ihren persönlichen Dioptriewert auf der Dioptrieskala, sodass Sie jederzeit Ihre persönliche Einstellung wieder vornehmen können.

Stativanschluss

Drücken Sie die Abdeckung des Stativanschlussgewindes auf der Unterseite des Fernglases mit einer kleinen Münze vom Gerät. Zur Montage des Fernglases auf ein Stativ benötigen Sie den als Zubehör erhältlichen Stativadapter für SLC.

Montageanleitung des Objektivschutzdeckels

1. 2.

Wartung und Pflege

Reinigungstuch

Mit diesem Spezialtuch aus Mikrofasern können Sie selbst empfindlichste Glasflächen reinigen.

DE

Es ist geeignet für Objektive, Okulare und Brillen. Bitte halten Sie das Reinigungstuch sauber, da Verunreinigungen die Linsenoberfläche beschädigen können. Ist das Tuch verschmutzt, können Sie es in handwarmer Seifenlauge waschen und an der Luft trocknen lassen. Verwenden Sie es bitte ausschließlich zur Reinigung von Glasflächen!

Reinigung

Wir haben alle Elemente und Oberflächen so ausgelegt, dass sie pflegeleicht sind.

Um die optische Brillanz Ihres Fernglases dauerhaft zu gewährleisten, sollten Sie die Glasoberflächen schmutz-, öl- und fettfrei halten. Zur Reinigung der Optik entfernen Sie zuerst größere Partikel mit einem Optikpinsel. Zur nachfolgenden gründlichen Reinigung empfiehlt sich leichtes Anhauchen und Reinigung mit dem Reinigungstuch.

Das Gehäuse pflegen Sie am besten mit einem weichen, feuchten Putztuch (nicht das Optik-Reinigungstuch verwenden).

Bei starker Verschmutzung (z. B. Sand) sind die Drehaugenmuscheln komplett abschraubbar und somit einfachst zu reinigen.

Sie sollten Ihr Fernglas in seiner Tasche an einem gut gelüfteten Ort aufbewahren.

SLC-AGEL

Ist das Fernglass nass, muss es vorher getrocknet werden.

In Tropengebieten oder in Gegenden mit hoher Umgebungsfeuchtigkeit ist der

beste Lagerort ein luftdichter Behälter mit einem Feuchtigkeits-Absorptionsmittel (z. B. Silicagel).

Zu Ihrer Sicherheit!

WARNUNG!

Niemals mit dem Fernglas in die Sonne blicken! Das führt zu einer Verletzung Ihrer Augen!

Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!

9

DE

Allgemeine Hinweise

Schützen Sie bitte Ihr Fern- glas vor Stößen.

Reparatur- und Service-arbeiten dürfen nur von SWAROVSKI OPTIK Absam (Austria) oder SWAROVSKI OPTIK North America durchgeführt werden, an-

sonsten erlischt die Garantie.

Alle Angaben sind typische Werte.

Änderungen in Ausführung und Lieferung sowie Druckfehler sind vorbehalten.

BA-731-01, 10/2013

EN

Mit diesem SWAROVSKI OPTIK Produkt haben Sie ein hochwertiges Qualitätserzeugnis erworben, für das wir eine weltweit gültige Garantie von 10 Jahren ab Kauf gemäß folgenden Bedingungen gewähren:

Beim Auftreten von Material- und/oder Fertigungsfehlern übernehmen wir für die gesamte Laufzeit der Garantie die Materialkosten, wobei wir uns vorbehalten, das Gerät oder den defekten Teil nach eigenem Ermessen instandzusetzen oder auszulauschen. Während der ersten fünf Jahre übernehmen wir zusätzlich auch die Kosten für die Arbeit.

Durch die Garantie wird die gesetzliche Gewährleistungspflicht nicht eingeschränkt.

Bei Änderung der Produktpalette behalten wir uns das Recht vor, defekte Geräte zu reparieren oder durch gleichwertige zu ersetzen.

Die Garantie gilt nicht bei Reparaturen durch einen nicht von uns autorisierten Servicedienst und bei Schäden, die durch unsachgemäßen Gebrauch verursacht wurden; ebenso nicht für mittelbare oder unmittelbare Schäden, die durch Defekte am Gerät entstanden sind. Weiters sind von der Garantie alle Ausstattungsteile ausgeschlossen, die einem natürlichen Verschleiß unterliegen, wie Augenmuscheln, Tragriemen, Behältnisse, Armierungen etc.

Die Garantie hat nur dann Gültigkeit, wenn dieses Garantie/Service-Dokument am Kauftag vom Fachhändler ordnungsgemäß mit Datum, Stempel und Unterschrift versehen worden ist.

Im Garantiefalle sowie auch zur Vornahme von Service- und/oder Reparaturarbeiten übergeben Sie bitte das Gerät samt diesem Garantie/Service-Dokument Ihrem SWAROVSKI OPTIK Fachhändler oder senden es, frei Haus, direkt an unsere Adresse. Geräte, denen dieses Garantie/Service-Dokument nicht beigeschlossen ist, werden grundsätzlich kostenpflichtig repariert. Die Retoursendung, versichert (Transportmittel nach unserer Wahl), erfolgt im Falle von Garantiereparaturen gratis, ansonst gegen Berechnung. Bei Versand ins Ausland gehen eventuelle ausländische Zoll- bzw. Fiskalabgaben zu Lasten des Empfängers.

Diese Garantie wird von SWAROVSKI OPTIK KG, Absam, Österreich, gegeben. Gerichtsstand ist Innsbruck; es gilt österreichisches Recht.

Sofern in einzelnen Ländern andere Garantien/Gewährleistungen (gesetzliche oder freiwillige) zugesagt sind, müssen diese vom jeweiligen Importeur bzw. Fachhändler erfüllt werden. SWAROVSKI OPTIK KG, Absam, Österreich, kann dafür nur eintreten, sofern eine gesetzliche Pflicht dazu besteht.
