MANUALE UTENTE GH959RF QLIMA

Montaggio della stufa a gas

Installazione

Uso

Fughe di gas

Stufa elettrica

Consigli per la sicurezza

Pulizia e manutenzione

Fine della durata utile e struzioni per

I le deta gurla lo smaltimo

10 smalmente Disparinizi di

Disposizione di garanzia

INNHOILDSFORTEGNELSE

For du begynner

Slik setter du sammen gassoynen

Slik plasserer du qassovhen

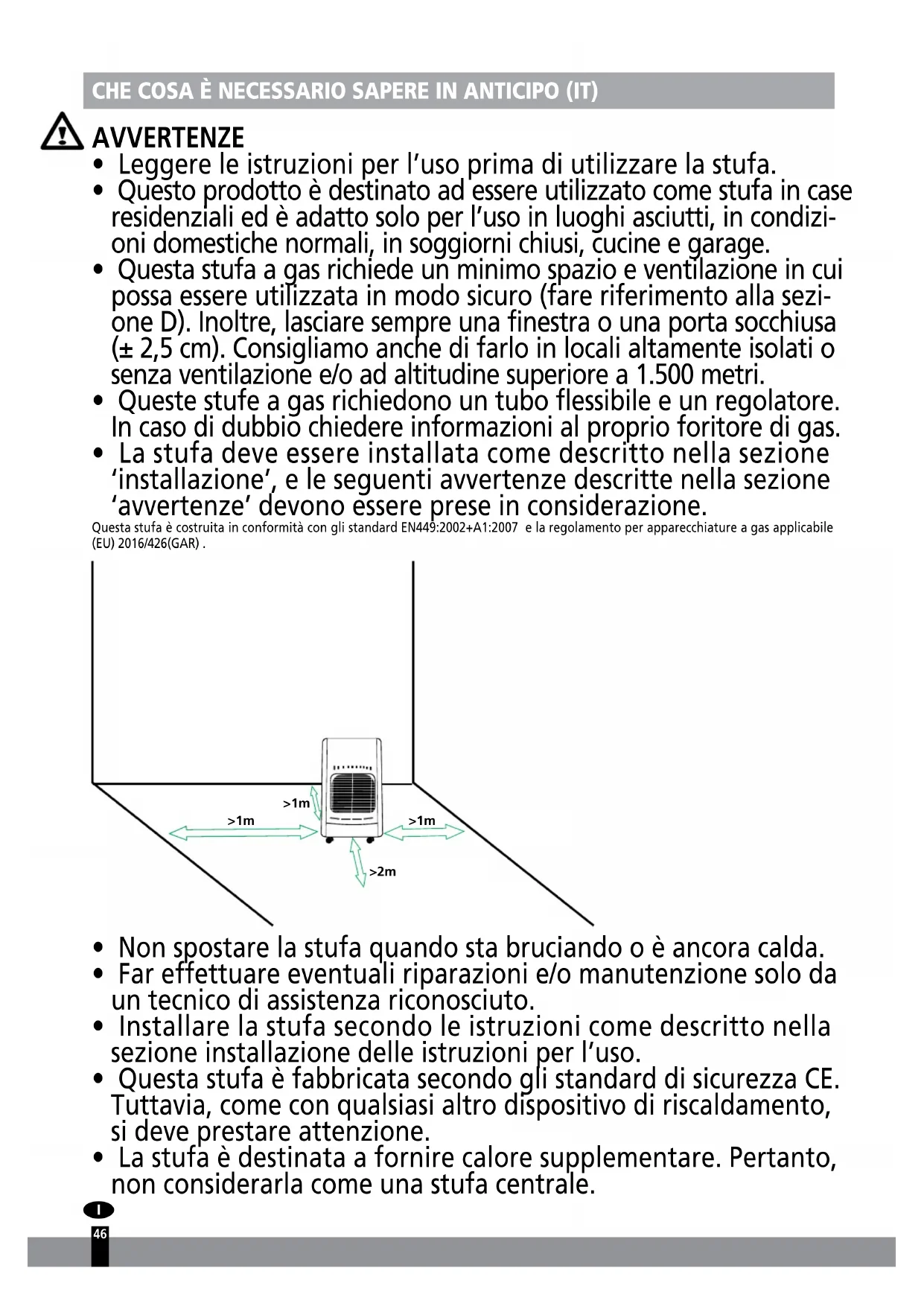

• Leggere le istruzioni per l'uso prima di utilizzato la stufa.
• Questo prodotto è destinato ad'essere utilizzato come stufa in case residenziali ed è adatto solo per l'uso in luoghi asciutti, in condizioni domestiche normali, in soggiorni chiusi, cucine e garage.

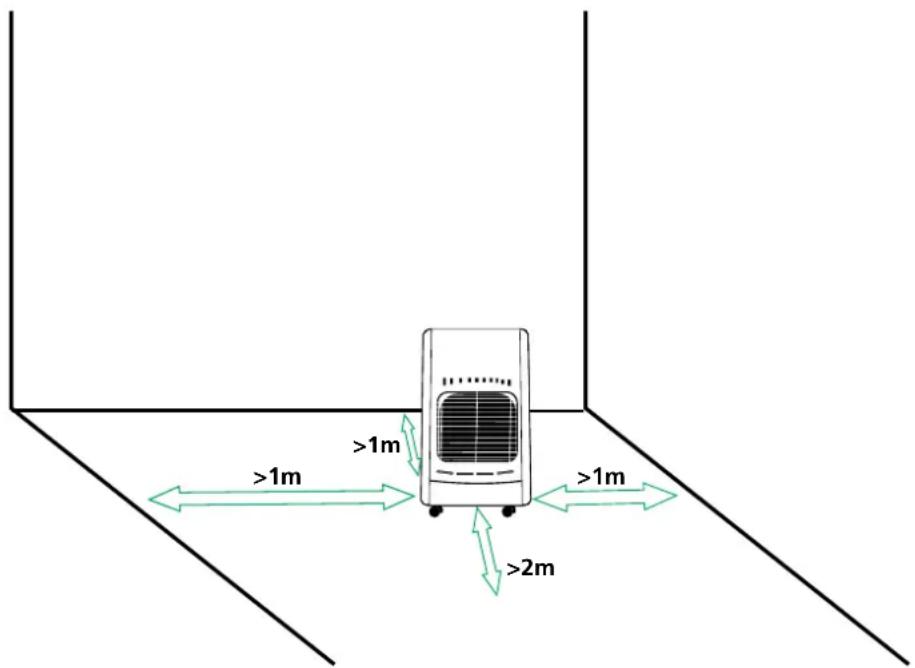

• Questa stufa a gas richiede un minimo spazio e ventilazione in cui possa essere utilizzata in modo sicuro (fare riferimento alla sezione D). Inoltre, lasciare sempre una finestra o una porta socchiusa (± 2,5cm) . Consigliamoanche di farlo in locali altamente isolati o除去ventilazione e/o ad altitudine superiore a 1.500 metri.
• Queste stufe a gas richiedono un tubo flessibile e un regolatore. In caso di dubbio chiedere informazioni al proprio foritore di gas.
• La stufa deve essere installata come descripto nella sezione 'installazione', e le seguenti avvertenze descripte nella sezione 'avvertenze' devono essere prese in considerazione.

Questa stufa è costruita in conformità con gli standard EN449:2002+A1:2007 e la regolamento per apparecchiature a gas applicabile (EU) 2016/426(GAR).

• Non spostare la stufa quando sta bruciando o è ancora calda.
• Far effettuare eventuali riparazioni e/o manutenzione solo da un technique di assistenza riconosciuto.
• Installare la stufa secondo le istruzioni come descripto nella sezione installazione delle istruzioni per l'uso.
• Questa stufa è fabbricata secondo gli standard di sicurezza CE. Tuttavia, come con qualsiasi altri dispositivo di riscaldamento, si deve prestare attenzione.

• La stufa è destinata a fornire calore supplementare. Pertanto, non considerarla come una stufa centrale.

• Il disposativo non deve essere situato immediatamente sulla presa di corrente.

• Questo dispositivo può essere usato da bambini di età superiore a 8 anni e da and persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza perché sostutto supervisione o siano state date loro istruzioni per l'uso del dispositivo in modo sicuro e abbiano compreso i rischi coinvolti.
• Non utilizzato nei bagni, nelle camere da fatto, nei seminterrati o negli edifici di alto livello.
• Questo prodotto non è destinato all'uso da parte di persona (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o che non siano in possesso di esperienza e conoscenza adequate, a meno che non siano controllate o struite all'uso del prodotto da parte di una persona responsabile della loro sicurezza.
• Se il cavo in dotazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di assistenza o da simili persone qualificate al fine di evitare pericoli.
• Sorvegliare i bambini per assicurarsi che non giocino con il dispositivo.
  Lunghezza del tubo del gas < 1 metro, 8 - 10mm
• ATTENZIONE - Alcune parti di quello prodotto possono diventarile molto calde e causare usstioni. Particolare attenzione devese essere prestata dove sono presenti bambini e persone vulnerabili.
• Pulizia e manutenzione da effettuare da parte dell'utente non devono essere effettuate da bambinienza supervisione.
• Per motivi di sicurezza prestare attenzione quando bambini o animali sono nelle vicinanze della stufa, come con qualsiasi altri dispositivo di riscaldamento e assicurarsi che i bambini siano sempre consapevoli della presenza di una stufa accesa.
• Al fine di evitare il surriscaldamento, non copire l'apparecchio.
• Non utilizzato quello apparecchio di riscaldamento nelle immeditate vicinanze di una vasca, una doccia o una piscina.
• I bambini di età inferiore a 3 anni devono essere tenuti sulla supervisione continua.

• I bambini di età compresa tra 3 e 8 anni possono solo accendere spegnere l'apparecchio, a condizione cheessa sia stato posto o installato nella sua normale posizione di funzionamento previsto e che siano controllati o siano stati istruiti all'uso dell'apparecchio in modo sicuro e abbiano compreso i rischi connessi.

• I bambini di età compresa tra 3 e 8 anni non devono collegare, regolare e pulire l'apparecchio o eseguire manutenzione da effettuare da parte dell'utente.

CONSIGLI PER LA SICUREZZA 1

• Se la stufa è posizionata troppo vicino a materiali inflammabili si rischia di provocare un incendio.
  Non sostitui re il serbatoio del gas o effettuare manutenzione sulla stufa quando sta ancora bruciando o è ancorta calda.
• Non inseire mani, dit a oggetti in alcuna delle aperture della stufa.
  Assicurarsi che persone e animali si mantengano a distance di sicurezza alla parte radiante al fine di impedire loro qualsiasi infortunio o rischio di incendio.
• La protezione sull'apparecchio serve per prevenire il rischio di incendi o lesions da ustioni e nessuna parte diessa deve essere rimossa in modo permanente. NON DA UNA PROTEZIONE COMPLETA PER BAMBINI O PERSONE INFERME.
• Dopo l'uso chiudere la valvola del contentatore del gas.
• Spagnere la stufa quando si va a dormire.
• Seguire le istruzioni per trovare eventuali perdite di gas, come descripto in queste istruzioni per l'uso.
  Riferimento alle normative di installatione del paese in vigore: verificare le normative locali di installmente in vigore. Installare il riscaldatore solo quando è conforme alle normative, alle leggi eagli standard nazionali.
  L'apparechio va'utilizzato solo in ambienti non umidi e al riparo alla polvere. Non utilizzare in veicoli per il tempo libero, come roulotte o camper.
• Assicurarsi che venga utilizzato il gas corretto e che i contentitori di gas non siano esposti a calore estremo o estreme variazioni di temperatura. Conservare sempre i contentitori di gas in un luogo fresco, asciutto e buio.
• Utilizzare solo un regolatore di bassa pressione corretto conforme a EN16129. Dettagli della pressione in uscita: vedi tabella dei valori nominali Non spostate l'apparecchio quando è in funzione, urti e colpi sono attivare il dispositivo di sicurezza. In caso di dubbio contattare il rivenditore locale.
• Utilizzare la stufa solo in locali ben ventilati. In quello modo verranno rimossi i gas prodotti nella combustione dall'aria fresca.
  Nonutilizzare mai la stufa in luoghi dove possono essere presenti gas nocivi o fumi (ad es. gas di scarico o fumi di vernice).
• Se la stufa è posizionata troppo vicino a materiali inflammabili si rischia di provocare un incendio.
• Il parafuoco di但这a stufa è destinato a impedire l'accesso diretto agli elementi riscaldanti e delve essere aosto quando la stufa è in uso.

MONTAGGIO DELLA STUFA A GAS

• Rimuovere con attenzione la stufa alla scatola e controllare il contento. Oltre alla stufa si dovrebbero anche avere: a. Istruzioni per l'uso per la stufa a gas
• Rimuovere tutti gli altri materiali di imballaggio e controllare la stufa per eventuali danni. Se si hanno dei dubbi riguardanti la stufa, contatter il personale di assistenza qualificato. Conservare il materiale di imballaggio fuori alla portata dei bambini piccoli.
• Svitare le viti di fissaggio nella parte posteriore della stufa a gas. Togliere il coperchio posteriore alla stufa.
• Prima di collegare il regolatore a bassa pressione, controllare e leggere quanto segue: La stufa a gas deve essere alimentata solo da Propanobutano in un serbatoio con un peso massimo di 15kg. Collegare il regolatore a bassa pressione con una taratura fissa di al massimo 30 mbar conforme a EN16129. Il tubo deve essere conforme agli standard nazionali. Per un corretto collegamento, il tubo deve essere collegatotramite fasce metalliche di dimensioni adequate. Per un collegamento correto, seguire le istruzioni fornite con il regolatore a pressione bassa.
  Far scorrere i due anelli di metallo intorno al tubo. Collegare il tubo all'unione del tubo del regolatore a bassa pressione e a quello della scheda. Chiudere saldamente gli anelli di metallo con una vite, ma accertarsi di non danneggiare il fissaggio o quale componente.
• Prima di collegare il regolatore a bassa pressione al serbatoio del gas, assicurarsi che il serbatoio del gas sia chiuso e che non ci siano fiamme libere (ad esempio un piccolo forno) nel posto in cui si sta lavorando. Collegare il regolatore a bassa pressione seconde le istruzioni d'uso fornite con il regolatore a bassa pressione. Controllare eventuali perdite di gas: videere sezione F.
• Posizione are serbatoio del gas nel suo vano. Assicurarsi che il tubo non sia attorcigliato o ostruito e che non possa toccare alcuna parte calda della stufa.
• Agganciare i coperchio del cilindro posteriore del vano inserendo i due ganci nei rispetti fori dell'armadietto. Riavvitare le due viti nella parte posteriore della stufa.

1. Regolatore dell'effetto del bruciatore
2. Valvola del gas principal
3. Tubodel gas
4. Regolatore della pressione del gas
5. Diaframma di protezione
6. Bombola di gas

Inoltre

Per sostitue il serbatoio del gas, assicurarsi che il serbatoio del gas sa chiuso (seguire le istruzioni fornite con il regolatore a bassa pressione). Lasciere raffreddare la stufa a gas prima e assicurarsi che non vi siano fiamme libero o altre fonti di calore nella zona in cui si sta lavorando.
- Il contentitore del gas deve essere sostituito in un ambiente privo di fiamme
Si consiglia inolte di verificare le guarnizioni di sigillatura del regolatore e del tubo in gomma flessibile per accertare la loro condizione. In caso di dubbi relativi alla condizione del tubo o delle guarnizioni, sostituirli.

• Assicurarsi di non danneggiare il giunto o altri componenti.
  Non capovolgere mai il serbatoio del gas per utilizzato complemente il suo contento. Questo potrebbe rilascare residui di liquido rimasto nel serbatoio che danneggerebbe irrimediabilmente la stufa.
• Per la disconnessione o la connessione del regolatore a bassa pressione, seguire sempre le istruzioni fornite con il regolatore.
• Il costruttore non è responsable per infortuni o danni se non si presta attenzione ai punti sopra descriitti.
  Non torcere il tubo flessibile o il tubo.

INSTALLAZIONE

• Utilizzare la stufa a gas solo in locali ben ventilati. Si consiglia una dimensione minima della stanza di 82m^3 per i soggiorni e di 50m^3 per altre stanze, ma il locale non deve mai essere inferiore a 50m^3 . Per la ventilationazione, si consiglia una superficie compresa fra 12.5cm^2 e 25cm^2 .
• La stanza in cui viene utilizzata la stufa a gas dovrebbe ave sufficiente circolazione d'aria per la combustione normale. Pertanto si consiglia che la stanza abbia un'apertura di almeno 100cm^2 verso l'esterno per cancellare l'aria.
• Posizione sempre la stufa su una superficie piana e stabile. Non installare o utilizzare la stufa in un bagno o una camera da fatto, nel seminterrato, ai piani superiori di un edificio o in sistematicioni per il tempo libero.
  Non posizionare la stufa a gas troppo vicino ad alte fonti di calorie (una distanza di almeno 1 metro è necessaria fra la stufa a gas e altre fonti di calorie) o materiali infiammabili o esplosivi. Durante il funzionamento, la stufa a gas non deve essere di fronte a oggetti che potrebbero essere danneggiati o bruciati.
• Posizione la stufa in modo che il calore sia diretto verso il centro della stanza e verso uno spazio aperto. Inoltre, la parte anteriore e la parte radiante devono essere ad almeno 2,0 metri di distanza da materiali infiammabili,cisione tende o divani.
• Non azionare mai la stufa a gas quando il serbatoio del gas è al di fuori del vano.
• Sostituire solo il cilindro di gas in un ambiente privo di fiamma.
• Prima di collegare il contentatore del gas al dispositivo

o Controllare e pulire il filtrolo del regolatore
o Rilasciare una piccola quantità di gas (all'esterno) dal contentitore del gas. Questo eliminare le particelle di sporco presenti per impedire loro di entrare nel regolatore di pressione o non disposativo.
- Ogni volta che viene collegata la bombola del gas o il tubo del gas: effettuare sempre un test di tenuta con acqua saponata - consultare il capitolo "perdite di gas".

Sintomo:

Assenza di fiamma/accensione in inverno (temp. < 7^ )

Soluzione:

Controllare se viene utilizzato butano o propano: a temperature inferiori a 7^ il butano brucia meno bene, poiché diventa liquido. Nel caso del GPL (= miscela di propano e butano) spesso è utile agitare brevamente la bombola del gas.

Utilizzare solo un regolatore di bassa pressione corretto. Dettagli della pressione in uscita: vedi tabella dei valori nominali Non spostate

l'apparechio quando è in funzione, urti e colpi sono attivare il dispositivo di sicurezza. Non torcere il tubo flessibile o il tubo.

USO

Le manopole per accendere la stufa a gas sono situate sulla parte superiore della stufa.

• Aprire il serbatoio del gas (seguire le istruzioni fornite con il regolatore a Bassa pressione).

• Ruotare la manopola di regolazione in posizione 1 come indicato in figura. Premerla completamente verso il basso e, contemporaneamente, premere il pulsante piezoelettrico; quello accende l'analizzatore di atmosfera. Per Maintainere la fiamma accesa, la manopola deve essere tenuta premuta per 20 - 40 secondi dopo l'accensione.

• Minimo e accensione

• Medio
• Massimo
• Accensione piezoelettrica

Rilasciere la manopola e ruotarla nella posizione corrispondente alla quantità di calorie desiderata:

• Per spegnere il dispositivo, chudere il serbatoio del gas (seguire le istruzioni fornite con il regolatore a Bassa pressione).
• Non tenere la manopola di regolazione premuta per più di 40 secondi.
• Non spostare la stufa quando è calda e/o in funzione.

FUGHE DI GAS

Se si pensa che ci possa essere una perdita di gas, seguire esta procedura:
- Chiudere il serbatoio del gas (seguire le istruzioni fornite con il regolatore a bassa pressione).
- Spagnere tutte le fiamme libere, per esempio i fornelli.
- Aprire le finestre al fine di aumento la circolazione del flusso d'aria.
- Spagnere i dispositiivi elettrici, per esempio le lampade.
- Prepare un secchio di acqua saponata.
- Apriere il serbatoio del gas (seguire le istruzioni fornite con il regolatore a bassa pressione).
- Spazzolare l'accua saponata su tutti i raccordi e le connessioni del circuito del gas.
- Se c'é una perdita di gas, bollicine saliranno alla posizione della perdita.
- Se viene trovata una perdita, chiudere il serbatoio del gas (seguire le istruzioni per il regolatore).
- Serrare il raccordo e gli anelli di metallo della connessione.
- Apriere il serbatoio del gas (seguire le istruzioni per il regolatore) e ripetere nuovamente la procedura.

Se c'é anymore una perdita di gas contattare un technician professionista e qualificato per assistenza.

STUFA ELETTRICA

Il serra di riscaldamento elettrico è progettato per la technologia di radiazione infrarossa. Anche se utilizzato in una grande sala non sigillata l'efficienza sare alla perfetta. C'è un interrottore per selezionare il riscaldamento a Gas o elettrico. La stufa ha due elementi di riscaldamento, che possono essere utilizzati separamente o insieme a seconda delle necessità.

Funzionamento:

a. Assicurarsi che la spina si normalmente messa a terra. Inserire la spina nella presa elettrica.
b. Premere l'interruttre "Fan" per prepararsi a usare la stufa e avviare la ventola.
c. Premere interrottore "I" per avviare il riscaldamento elettrico con effetto dimezzato.
d. Premere l'alto interrottore "I" per avviare il riscaldamento elettrico con effetto massimo, se necessario.
e. Specnere tutti gli interrupttori dopo l'uso. Rimuovere la spina alla presa elettrica.

bcd

• Ruotare il termostato su "Alto": la resistenza elettrica funzionera a temperatura ambiente elevata
• portare il termostato su "Basso": la resistenza elettrica si spegnerà alla temperatura ambiente più bassa e si riaviera automaticamente quando la temperatura ambiente più bassa sare è inferiore

CONSIGLI PER LA SICUREZZA 2

• Collocare sempre la stufa rivolta verso il centro della stanza.
  Non spostare mai la stufa quando sta bruciando.
  Impedire alle persone, soprattutto a bambini piccoli e persone anziane di toccare le superfici molto calde.
  Non asciugare mai i vestiti sopra la griglia metallica di protezione.
• Tenere tutti i materiali inflammabili ad almeno un metro di distanza alla stufa.
  Non utilizzare mai una stufa a gas in un bagno, una camera da fatto, mobile casa, edifici di alto livello o una roulotte. Gas tosici possono causare gravi problemi di salute in queste situazioni.
• Maiutilizzare o conservare solventi e lattine pressurizzate vicino a una stufa a gas,anche se la stufa è spenta.
  Non smaltire rifiuti come MOZziconi di sigaretta in un fuoco a gas - quello cui influiere negativamente sulla combustione e produrre inquinanti pericolosi.
• Assicurarsi che i locali contententi stufe a gas siano ben ventilati.
• Mantenere le aree intorno alla stufa libere da carta, cestino dei rifiuti e altri oggetti infiammabili.
  Appoggiare la stufa su una superficie piana, dura, non infiammabile; non collocarla su tappeti, moquette o prese di corrente, nei pressi di lenzuola, coperte o tende, o su tavoli o piani di lavoro.
• Specnere la stufa se si lascia la zona e non lasciare mai una stufa accesa durante il sonno o se si esce di casa.
• Utilizzare sempre a filo, presa e spina specificati o standard, proteggerli sempre dall'umidità o dall'acqua.
• Spagnere sempre la valvola del gas e staccare la spina dopo l'uso.
• Verificare sempre di essere l'apparecchio quando si desidera accenderlo. Non usare mai timer, programmatori o qualsiassi altri dispositivo (incluse le applicazioni Internet) per accenderere l'apparecchio automaticamente in quanto ciò potrebbe causare un incendio!

PULIZIA E MANUTENZIONE

Prima della pulizia, spegnere la stufa a gas, scollegare il cavo di alimentazione e attendere che si sa raffreddata completeness. Per pulire l'esterno della stufa, utilizzare un panno morbido inumidito con acqua e detergente liquido. Non utilizzato mai pagliette o prodotti abrasivi. Non utilizzato detergenti abrasivi, inflammabili o acqua.

• Ispezionare regolarmente l'ODS. Se c'é polvere o lanugine, rimuoverla sera danneggiare il bruciatore o i tubi.
• Controllare frequentemente le condizioni del tubo flessibile in gomma. Controllare anche lo stato della guarnizione di chiusura del regolatore di pressione agli volta che viene sostituito il serbatoio del gas.
• Fare attenuation a non colpire o danneggiare la superficie fragile del bruciatore, dei raccordi e dei tubi del gas, il regolatore e tutti gli和其他 componenti del circuito del gas.
• É consigiliabile che la stufa a gas venga controllata una volta all'anno da un professionista.
• Seguire le istruzioni di deposito, quando la stufa a gas non deve essere utilizzata per un periodo prolongato.

FINE DELLA DURATA UTILE E ISTRUZIONI PER LO SMALTIMENTO

• Scollegare il serbatoio del gas alla stufa.
• Conservare il serbatoio del gas in una stanza ben ventilata. Posicionarla lontano da materiali inflammabili, esplosivi o caldi e, preferibilmente, non in casa. Inoltre non deve mai essere riposto in cantina o in soffitta.
• La stufa a gas dovrebbe essere riposta in un luogo asciutto e dovrebbe essere protetta alla polvere (preferibilmente nell'imballo originale).
• Se si è deciso che la stufa a gas non verra più utilizzata, è consigliabile che venga disconnessa dal serbatoio del gas. Tagliareanche il tubo in gomma. Se i bambini giocano con la stufa, assicurarsi che le parti pericolose siano rimosse.

Non smaltire mai prodotti non biodegradabili nell'ambiente, ma smaltirle conformmente alla normativa nazionale vigente. Alla fine del suo ciclo di vita, il prodotto non deve essere smaltito come rifiuto urbano. Deve essere portato in un centro di raccolta per i rifuti differenziati

delles autorità locali o a un distributore che fornisce quello servizio.

Smaltire separamente un elettrodomestico consente di evitare possibili consequences negative per l'ambiente e per la salute derivanti da un suo smaltimento inadguato e permette che venga recuperato al fine di effettuare un significativo risparmio energetico e di risorse materiali. Come promemoria della necessità di smaltire separamente gli elettrodomestici, il prodotto è contrassegnato dall'imagine di un bidone della spazzatura su ruote barrato.

Ricordare che la stufa a gas si compone dei seguenti materiali:

• Ferro: la struttura esterna della stufa e il corpo del bruciatore.
• Alluminio: tubi del gas.
• Ottone: il rubinetto e l'analizzatore di atmosfera.
• Plastica, le ruote e l'acceditore piezoelettrico.
• Rame ricoperto in gomma: l'acceditore piezoelettrico e la termocoppia.
• Ceramica: la piatra del bruciatore.

DISPOSIZIONI DI GARANZIA

L'apparechio è fornito con una garanzia di 24 anni, con decorrenza alla data di acquisito. Tutti i difetti di materiale e di fabbricazione saranno riparati o sostituiti miglioramente entro lo periodo. Si applicano le seguenti regole:

Rifiutiamo espressamente tutte le autres richieste di risarcimento danni, inclusi reclami per danni collaterali.
- La riparazione o la sostituzione di componenti entro il periodo di garanzia non si tradurra in un'estensione della garanzia.
- La garanzia non è valida se sono state apporte delle modifiche, sono montati ricambi non originali o le riparazioni sono effettuate da terzi.
- Componenti soggetti a normale usura, quali filtri, batterie, lampade e resistenze non sono coperti alla garanzia.
- La garanzia è valida unicamente dietro presentazione della ricevuta d'acquisto originale datata e qualora non sono state apportate modifiche.

• La garanzia non è valida per i danni causati da negligenza o da azioni che differiscono da quella indicate in quello libretto di istruzioni.
• I costi di trasporto e i rischi durante il trasporto dell'apparecchio o di componenti dell'apparecchio devono essere sempre a carico dell'acquirente.
• Danni causati da non utilizzato di parti di ricambio adatte non sono coperti alla garanzia.

Per prevenireosti inutili,si consiglia di consultare sempre prima attentamente le istruzioni per l'uso. Se queste istruzioni non fornisco una soluzione, portare l'apparecchio al rivenditore per le riparazioni.

www.Qlima.com

Quando l'apparechio non è più funzionale, dovrebbe essere smaltito in maniera tale da causare il minimo impatto ambientale, in conformità con i regolamenti delle autorità locali.

ADVARSLER

IT - Questo prodotto non è adatto per finalità di riscaldamento principale

Classe energetica: Classe A

Potenza di calore diretto: 4,1kW

Indice di efficienza energetica EEI=89%

Fare riferimento al manuale di struzioni per montaggio, installazione, manutenzione, smontaggio e riciclaggio elo smaltimento a fine vita.

La stufa a gas descritta supra e in conformità con la seguente direttiva e i regolamenti CE:

• Regolamento apparecchi gas (EU) 2016/426 (GAR)

• Regolamento delegato della commissione (UE) 2015/1186 e 2015/1188

Sono state applicate le seguenti norme armonizzate:

• EN449:2002 + A1:2007

NO - Dette produit er/DDe gnet for hovedoppvarming Energi effektivitetsklasse:Klasse A Direkte varmeutgang:4.1kW

Energi effektivitetseindeks:EEI=89%
