MANUALE UTENTE B10ITX BAUMATIC

PIANI COTTURA ELETTRICI ISTRUZIONI PER L'UTILIZZO E LA MANUTENZIONE DEI PIANI

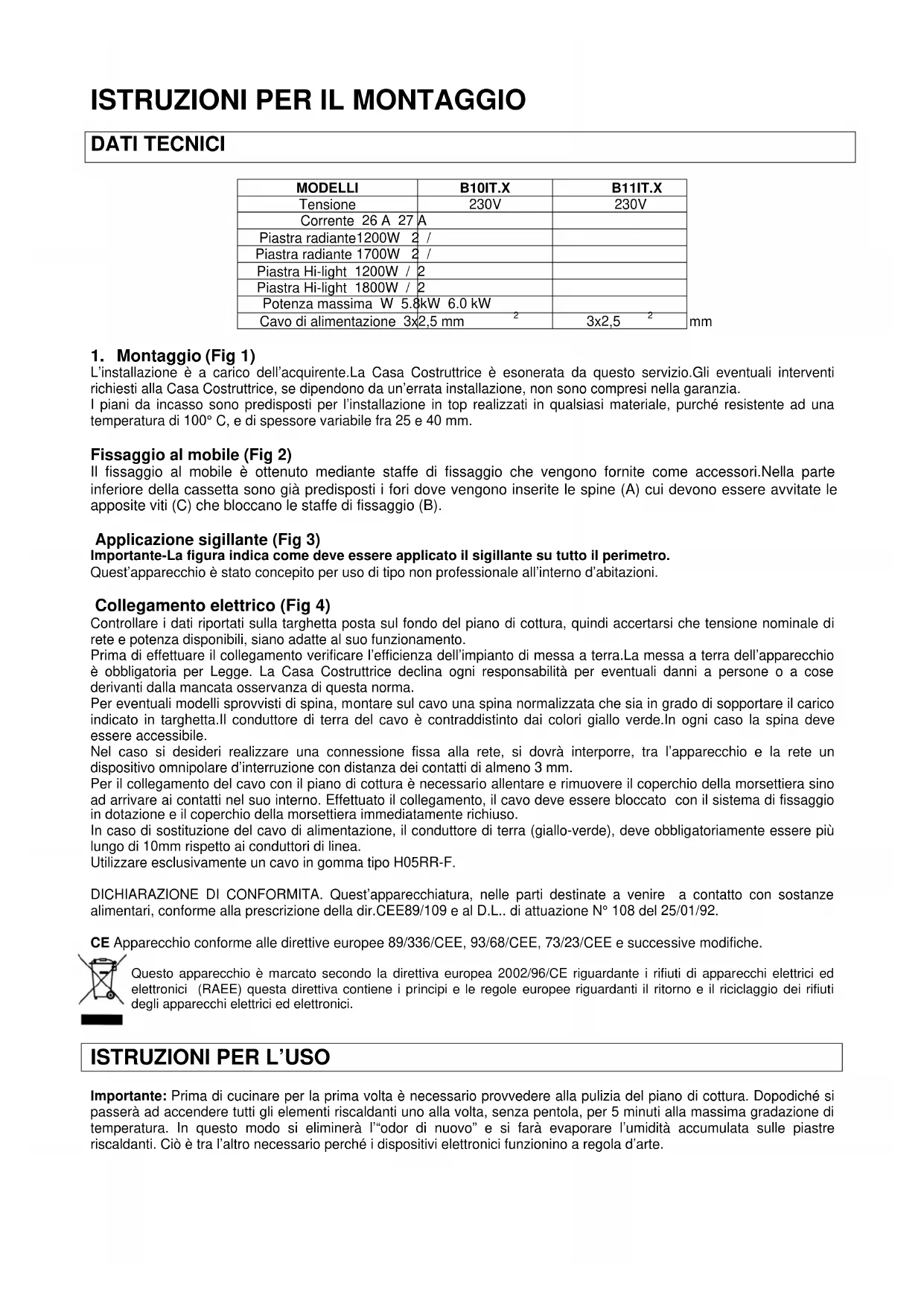

1. Montaggio (Fig 1)

L'installatione et a carico dell'acquirente. La Casa Costrutrice esonerata da quello servizio. Gli eventuali interventi richiesti alla Casa Costrutrice, se dipendono da un'errata installatione, non sono compresi nella garanzia.

I piani da incasso sono predispositi per l'installazione in top realizzati in qualsiasi materiale, perché resistente ad una temperatura di 100^ , e di spessore varabile fra 25 e 40 mm.

Fissaggio al mobile (Fig 2)

Il fissaggio al mobile è ottenuo mediante staffe di fissaggio che vengono fornite come accessori. Nella parte inferiore della cassetta sono più predisposti i fori dove vengono inserte le spine (A) cui devono essere avvitate le apposite viti (C) che bloccano le staffe di fissaggio (B).

Applicazione sigillante (Fig 3)

Importante-La figura indica come deve essere applicato il sigillante su tutto il perimetro.

Quest'apparecchio è stato concepito per uso di tipo non professionale all'interno d'abitazioni.

Collegamento elettrico (Fig 4)

Controllare i dati riportati sulla targhetta posta sul fondo del piano di cottura, quando accertarsi che tensione nominale di rete e potenza disponibili, siano adatte al suo funzionamento.

Prima di effettuare il collegamento verificare l'efficienza dell'impianto di messa a terra. La messa a terra dell'apparecchio è obbligatoria per Legge. La Casa Costrutrice declina agli responsabilità per eventuali danni a persone o a cose derivanti alla mancata osservanza di但这a norma.

Per eventuali modelli sprovvisti di spina, montare sul cavo una spina normalizzata che sia in grado di sostortare il carico indicate in targhetta. Il conduttore di terra del cavo è contraddistinto dai colori giallo verde. In agli caso la spina deve essere accessibile.

Nel caso si desideri realizzare una connessione fissa alla rete, si dovr a interporre, tra l'apparecchio e la rete un dispositivo omnipolare d'interruzione con distance dei contatti di almeno 3mm

Per il collegamento del cavo con il piano di cottura è necessario allentare e rimuovere il coperchio della morsettiera sino ad arrivare ai contatti nel suo interno. Effettuato il collegamento, il cavo deve essere bloccato con il systema di fissaggio in dotazione e il coperchio della morsettiera immediatamente richiuso.

In caso di sostituzione del cavo di alimentazione, il conduttore di terra (giallo-verde), deve obbligatoriamente essere più lungo di 10mm rispetto ai conduttori di linea.

Utilizzare esclusivamente un cavo in gomma tipo H05RR-F.

DICHIARAZIONE DI CONFORMITA. Quest'apparecchiatura, nelle parti destinate a venire a contatto con sostanze alimentari, conforme alla prescrizione della dir.CEE89/109 e al D.L.. di attuazione N° 108 del 25/01/92.

CE Apparecchio conforme alle direttive europee 89/336/CEE, 93/68/CEE, 73/23/CEE e successive modifiche.

Questo appearecchio è marcato secondo la direttiva europea 2002/96/CE riguardante i rifiuti di appearecchi elettrici ed elettronici (RAEE)但这a direttiva contiene i principi e le regole europee riguardanti il ritorno e il riciclaggio dei rifiuti degli appearecchi elettrici ed elettronici.

ISTRUZIONI PER L'USO

Importante: Prima di cucinare per la prima volta è necessario provvedere alla pulizia del piano di cottura. Dopodiche si passera ad accendere tutti gli elementi riscaldanti uno alla volta, alla pentola, per 5 minuti alla massima gradazione di temperatura. In quello modo si eliminerà l"odor di nuovo" e si farà evaporare l'umidità accumulata sulle piastre riscaldanti. Ciò è tra l'altre necessario perché i dispositivi elettronici funzionino a regola d'arte.

MANOPOLE DI COMANDO (Fig 6)

LE ZONE DI COTTURA SONO COMANDATE DA MANOPOLE COLLEGATE AD UN REGOLATORE DI ENERGIA DAGIRARE IN SENSO ORARIO. I NUMERI DALL'1 AL 6 INDICANO LE IMPOSTAZIONI PER LA COTTURA. 1 E L'IMPOSTAZIONE MINIMA E 6 QUELLA MASSIMA. LO 0 INDICA LA POSIZIONE OFF.

LA ZONA COMANDATA DA OGNI MANOPOLA PUO' ESSERE INDIVIDUATA NELLO SCHEMA DI IDENTIFICAZIONE DELLA ZONA DI COTTURA ADIACENTE.

1. MANOPOLA DI COMANDO
2. LUCE DI SEGNALAZIONE TENSIONE
3. INDICATORE DI CALORE RESIDUO
4. IDENTIFICAZIONE DELLA ZONA DI COTTURA
5. ZONA DI COTTURA

LUCE DI SEGNALAZIONE TENSIONE

LA LUCE DI SEGNALAZIONE TENSIONE SI ACCENDE QUANDO SONO IN FUNZIONE UNO O PiU' ELEMENTI RISCALDANTI.

INDICATORE DI CALORE RESIDUO

OGNI ELEMENTO RISCALDANTE E' ASSOCIATO AD UN INDICATORE DI CALORE RESIDUO. QUESTO SI ACCENDE AUTOMATICAMENTE UNA VOLTA CHE LA ZONA DI COTTURA CORRISpondente HA RAGGIUNTO O SUPERATO UNA TEMPERATUREA DI 50^ . UNA VOLTA SPENTA UNA ZONA DI COTTURA, LA LUCE RELATIVE RIMARRA' ACCESA PER IL PERIODO NECESSARIO AFFINCHE' LA ZONA SI RAFFREDDI RAGGIUNGENDO UNA TEMPERATUREA INFERiore A 50^ .

PULIZIA E MANUTENZIONE

Alcuni consigli per cucinare

Adoperate solo tegami e pentole con fondo robusto e possibilmente spesso. Ciò vale in particular modo per le preparazioni con alte temperature di cottura, come il fritto. Fondi non in piano prolongano il tempo di preparazione e augmentano il disponio di energia. La migliorare trasmissione del calore si ottiene quando la pentola e la zona di cottura hanno le stesse dimensioni.

Sulle zone di cottura è possibile impiegare ancche vetro pirofil e porcellana, a patto che il fondo sa liscio. Osservate a lo.
questo proposito le istruzioni fornite dal produttore del recipiente.

Eventuali schizzi traboccati dovrebbero essere rimossi immediatamente.

Note importanti

Attenzione: le superfici delle zone di cottura divertano roventi durante l'uso. Per questo motivo è consigliabile mantenere i bambini lontano alla loro portata.

Evitate di far cadere oggetti duri sulle superfici di cottura. Il materiale è, in alcune condizioni, sensibile ai carichi meccanici. Carichi d'urto puntiformi possono condurre alla rottura delle superfici di cottura. Nel caso che si provochino inavvertamente rotture, crepe o incrinature sul piano di ceramica, è necessario interrompere immediatamente l'uso del piano di cottura e contattare l'assistenza clienti.

Il piano in vetroceramica non deve essere usato come superficie di appoggio. La preparazione di cibi avvolti in fogli d'alluminio o confezionati in materiali plastici non è permessa. Non azionare mai i fornelli sulla pente. Non porre mai oggetti infiammabili, esplosivi o deformabili direttamente in prossimità dei fornelli.

Grassi e oli surriscaldati possono infiammarsi: per quello motivi i cibi che prevedono l'uso di grassi od oli, come per esempio le patate fritte, devono essere tenuti sotto controlo durante la cottura.

Inoltre e necessario assicurarsi che i cavi e le spine di eventuali elettrodomestici inserte in prese vicino al piano di cottura non vengano mai a contatto con le superfici di cottura calde.

Il cavo di alimentazione in nessun punto dovr a superare una temperatura di 50^ alla temperatura ambiente.

Se il cavo viene danneggiato,deve assere sostituito con un'altro fornito dal servizio di assistenza tecnica.

Se la superficie in vetro si rompe,disconnettere l'apparecchio alla rete elettrica per evitare la possibilità di subire una scossa elettrica

Il piano di cottura in nessun caso deve essere pulito facendo uso di dispositivi di pulizia a vapore o simili.

Dopo l'uso è necessario pulire ogni volta il piano di cottura, aspettando prima che si raffreddi. Anche i più piccoli residui al successivo uso finirebbbero per carbonizzarsi. Usate solamente i prodotti detergenti consigliati. La paglietta d'acciaio, le spugne abrasive e le polveri sono produre graffiti. I prodotti per la pulizia del forno non sono indicate perché corrosivi.

Lo sporco leggero cui si rovini.

Le incrostazioni possono essere asportate agevolmente con un raschetto per vetro. Il manico del raschetto non deve essere di materiale plastico, che potrebbe incollarsi sulle superfici calde. Prestate attenzione durante il suo uso: pericolò di ferimento.

Lo zucchero e i cibi contenti zucchero caramellano, devono essere immediatamente rimossi dalle zone di cottura accese.

ASSISTENZA TECHNICA

Prima di chiamare il servizio di Assistenza Tecnica:

In caso di mancato funzionamento del piano vi consigliamo di verificare il buon inserimento della spina nella presa di corrente.

Nel caso non s'individui la causa del mal funzionamento:

spagnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

L'apparecchio è corredato da un certificato di garanzia che le permette di usfuquire del Servizio Assistenza

Tecnica.

Il certificato di garanzia dovr è essere da Lei conservato, debitamente compilato, per essere migliorato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalemente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, alto) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.

INSTALLATION INSTRUCTIONS

TECHNICAL DETAILS

MODELS	B10IT.X	B11IT.X
Voltage	230V	230V
Current	26	A
Radiant plate 1200W 2
Radiant plate 1700W 2
Hi-light plate 1200W / 2
Hi-light plate 1800W / 2
Max power W 5.8kW	6.0kW
Electrical cable 3x2,5mm	2	3x2,5

27

A
