MANUALE UTENTE FE9212B FAGOR

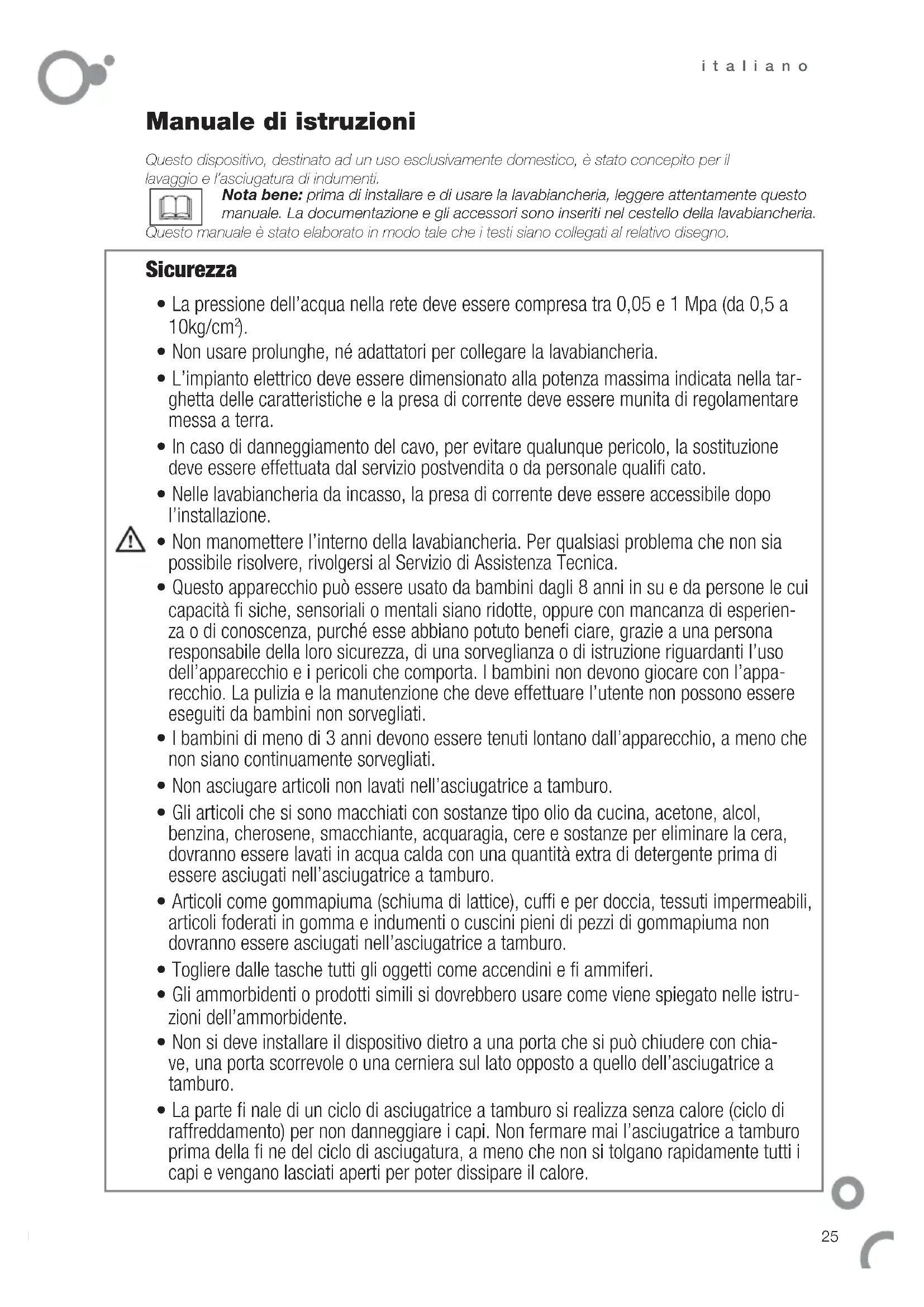

• La pressione dell’acqua nella rete deve essere compresa tra 0,05 e 1 Mpa (da 0,5 a 10kg/cm

• Non usare prolunghe, né adattatori per collegare la lavabiancheria.

• L’impianto elettrico deve essere dimensionato alla potenza massima indicata nella tar- ghetta delle caratteristiche e la presa di corrente deve essere munita di regolamentare messa a terra.

• In caso di danneggiamento del cavo, per evitare qualunque pericolo, la sostituzione deve essere effettuata dal servizio postvendita o da personale qualifi cato.

• Nelle lavabiancheria da incasso, la presa di corrente deve essere accessibile dopo l’installazione.

• Non manomettere l’interno della lavabiancheria. Per qualsiasi problema che non sia possibile risolvere, rivolgersi al Servizio di Assistenza Tecnica.

• Questo apparecchio può essere usato da bambini dagli 8 anni in su e da persone le cui capacità fi siche, sensoriali o mentali siano ridotte, oppure con mancanza di esperien- za o di conoscenza, purché esse abbiano potuto benefi ciare, grazie a una persona responsabile della loro sicurezza, di una sorveglianza o di istruzione riguardanti l’uso dell’apparecchio e i pericoli che comporta. I bambini non devono giocare con l’appa- recchio. La pulizia e la manutenzione che deve effettuare l’utente non possono essere eseguiti da bambini non sorvegliati.

• I bambini di meno di 3 anni devono essere tenuti lontano dall’apparecchio, a meno che non siano continuamente sorvegliati.

• Non asciugare articoli non lavati nell’asciugatrice a tamburo.

• Gli articoli che si sono macchiati con sostanze tipo olio da cucina, acetone, alcol, benzina, cherosene, smacchiante, acquaragia, cere e sostanze per eliminare la cera, dovranno essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell’asciugatrice a tamburo.

• Articoli come gommapiuma (schiuma di lattice), cuffi e per doccia, tessuti impermeabili, articoli foderati in gomma e indumenti o cuscini pieni di pezzi di gommapiuma non dovranno essere asciugati nell’asciugatrice a tamburo.

• Togliere dalle tasche tutti gli oggetti come accendini e fi ammiferi.

• Gli ammorbidenti o prodotti simili si dovrebbero usare come viene spiegato nelle istru- zioni dell’ammorbidente.

• Non si deve installare il dispositivo dietro a una porta che si può chiudere con chia- ve, una porta scorrevole o una cerniera sul lato opposto a quello dell’asciugatrice a tamburo.

• La parte fi nale di un ciclo di asciugatrice a tamburo si realizza senza calore (ciclo di raffreddamento) per non danneggiare i capi. Non fermare mai l’asciugatrice a tamburo prima della fi ne del ciclo di asciugatura, a meno che non si tolgano rapidamente tutti i capi e vengano lasciati aperti per poter dissipare il calore. Questo dispositivo, destinato ad un uso esclusivamente domestico, è stato concepito per il lavaggio e l’asciugatura di indumenti. Nota bene: prima di installare e di usare la lavabiancheria, leggere attentamente questo manuale. La documentazione e gli accessori sono inseriti nel cestello della lavabiancheria. Questo manuale è stato elaborato in modo tale che i testi siano collegati al relativo disegno. Sicurezza26 italiano

re le viti e gli elementi di fi ssaggio e bloccaggio impiegati per il trasporto.

1.2 Connessione alla rete idrica (1.2.1, 1.2.2 e

1.2.3). Se la lavabiancheria è munita di presa

per l’acqua calda, collegare il raccordo rosso al rubinetto dell’acqua calda (1.2.4). Usare sempre il tubo nuovo in dotazione e rimuovere quello eventualmente usato in precedenza.

1.3 Scarico IMPORTANTE! Montare il tubo

sullo scarico rispettando le quote riportate nel disegno.

1.4 Livellamento. Livellare correttamente la

lavabiancheria per evitare che sia rumorosa e che si sposti. Si consiglia di: 1º assestare e fi ssare i piedini posteriori (1.4.1); 2º sistemare la lavabiancheria nella posizione defi nitiva (1.4.2); 3º assestare e fi ssare i piedini anteriori (1.4.3).

1.5 Connessione alla rete elettrica. Tenere conto

dei dati elettrici riportati sulla targhetta delle caratteristiche.

1.6 Installazione sotto il top. Se per l’incasso

fosse necessario rimuovere il top, rivolgersi al rivenditore o al Servizio di Assistenza Tecnica. Le dimensioni dell’incasso sono 600x600x850. Identifi care il modello del tuo lavabiancheria (“a”, “b” o “c”) confrontando il cruscotto con le illustrazioni. Installazione Identifi cazione Uso

2.1 Apertura dell’oblò. Aprire l’oblò.

2.2 Detersivo e additivi. Caricare la biancheria nella

lavabiancheria dopo averla classifi cata per colore, livello di sporco e tipo di tessuto. La vaschetta presenta i seguenti scomparti: lavaggio , prelavaggio e ammorbidente (2.2.1). Tutte le lavatrici sono predisposte per il detersivo in polvere (2.2.2). Se si desidera utilizzare il detersivo liquido (2.2.3), nello scomparto di lavaggio è presente una linguetta blu: estrarla fi no in fondo, rilasciarla e sistemarla in posizione verticale (2.2.4), si evita così la fuoriuscita del detersivo liquido. Per usare il detersivo in polvere rimettere la linguetta blu in posizione orizzontale e spingerla indietro fi no in fondo per riaprire lo scomparto (2.2.5). Ricordare che non bisogna superare il ivello MAX stampato nello scomparto dell’ammorbidente.

2.3 Accensione e scelta del programma di

lavaggio e asciugatura. Selezionare il pro- gramma di lavaggio (2.3.1) con il comando una volta consultata la tabella dei programmi (pagine 28). Per selezionare il tempo di asciugatura si deve premere il tasto di asciugatura (2.3.2). L'utente può selezionare l'asciugatura automatica o l'asciugatura manuale. Premendo una volta il tasto dell'asciugatura, sul display si visualizza “aut” (asciugatura automatica); se si preme di nuovo il tasto, sul display si visualizza 00 min di asciugatura manuale temporizzata, che aumenta in funzione della modalità in cui si preme il tasto. Modalità 1-> mantenendo premuto il tasto il tempo dell’asciugatura aumenta ad intervalli di 10 minuti (da 00 min a 170 min). Modalità 2-> Premere lentamente il pulsante. Il tempo aumenta di 1 minuto alla volta.

2.4 Impostazione della velocità della centrifuga.

È possibile scegliere il livello della centrifuga op- pure disattivarla (2.4.1, 2.4.2). Se si imposta la funzione Stop con acqua (2.4.3), il lavaggio si interrompe prima della centrifuga fi nale e la biancheria resta immersa nell’acqua. Premere per effettuare la centrifuga fi nale. VELOCITÀ DI CENTRIFUGA MASSIMADELLA LAVABIANCHERIA (giri/min.)UMIDITÀ RESIDUA*MEDIA (%)Programmi per COTONEProgrammi per SINTETICIProgrammi per LANAProgramma RAPIDO

*Umidità residua: quantità di umidità contenuta nella biancheria alla fi ne del centrifuga I tempi riportati di seguito sulla funzione dell’a- sciugatura sono orientativi e variano in base al numero di capi, alle dimensioni e alla composi- zione del carico. Il carico massimo di bucato è di 5 kg. Cotone Tessuto Guida ai tempi di asciugatura RPM Carico 1000 1400 Misto 5 kg 3 kg 4 kg 2 kg 170 min. 140 min. 130 min. 90 min. 155 min. 120 min. 120 min. 80 min. TIPO DI BIANCHERIA: Asciugamano Asciugamano Pantaloni (adulto) Pantaloni (bambino) Camicia cotone (adulto) Camicia cotone-poliestere T-shirt Pigiama Biancheria intima Lenzuolo 800 gr 400 gr 700 gr 400 gr 200 gr 150 gr 250 gr 300 gr 50 gr 600 gr27 italiano

Manutenzione Ambiente Diagnosi

3.1 Pulizia della vaschetta del detersivo. È con-

sigliabile effettuarla una volta al mese.

3.2 Pulizia del fi ltro. È consigliabile effettuarla una

volta all’anno. Per la pulizia esterna, usare prodotti non abra- sivi ed asciugare bene con un panno morbido.

4.1 Nella lavabiancheria è incorporato un sistema di

diagnosi che rileva e segnala qualsiasi anomalia. I messaggi si possono visualizzare sul display o con il lampeggiamento delle spie del cruscotto.

4.1.1 La lavabiancheria non carica acqua.

4.1.3 Non centrifuga. Distribuire meglio la

biancheria e selezionare di nuovo la centrifuga.

4.1.4 Non si mette in funzione. Accertarsi

che l’oblò sia ben chiuso.

4.1.5 Con qualsiasi altro codice. Rivolgersi al

Servizio di Assistenza Tecnica.

4.2 Vibrazioni o rumorosità. Accertarsi che l’in-

stallazione sia stata eseguita correttamente (1.1 e 1.4 di questo manuale).

4.3 Acqua nella vaschetta. Accertarsi che la

vaschetta del detersivo sia pulita (3.1). La lavabiancheria è stata progettata pensando alla tutela dell’ambiente. Contrasto del display. Dopo circa 20 minuti, il display si scurisce per risparmiare energia. Per attivare il display, premere qualsiasi tasto o ruotare la manopola. Rispettare l’ambiente. Caricare la lavabiancheria alla massima capacità consigliata per ogni program- ma: in tal modo si risparmiano acqua ed energia. Per quanto possibile, evitare il prelavaggio. Non usare una quantità eccessiva di detersivo. Usare la funzione Extra risciacquo , per i capi delle persone dalla pelle sensibile. Smaltimento degli apparecchi elettrici ed elet- tronici usati. Non smaltire gli apparecchi insieme ai rifi uti solidi urbani. Consegnare la lavabiancheria a un apposito centro di raccolta. Il riciclaggio degli elettrodomestici evita conseguenze negative per la salute e l’ambien- te, e consente di risparmiare energia e risorse. Per ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fi ducia.

2.5 Funzioni speciali:

- Stiratura facile . Riduce la formazione di pieghe. - Risciacquo extra . consente di proteg- gere i capi dei bambini e delle persone dalla pelle sensibile. - Lavaggio intensivo . Infatti consente di risparmiare energia e tempo, allungando anche la vita dei capi. Premendo la riduzione del tem- po ridurre la durata del programma di lavaggio selezionato tre volte. Il valore della lunghezza ridotta del programma è indicato sullo schermo.

2.6 Partenza differita . Consente di ritardare

l’ora di avvio del lavaggio e ascigatura.

2.7 Funzione Vapore . Questa funzione si potrà

selezionare solo nei dispositivi che hanno il pulsante con il simbolo ,purché precedente- mente sia stato selezionato un programma di asciugatura. Premere il relativo pulsante se si desidera che i capi più sensibili si stropiccino di meno, senza superare il carico 4 camicie / 1kg.

2.9 Blocco . Mantenendo premuto il tasto/i tasti

per 3 secondi, si attiva il blocco porta per evitare l’attivazione accidentale dei tasti da parte dei bambini. Si disattiva mantenendo premuto di nuovo il tasto/i tasti per altri 3 secondi.

2.10 Processo di lavaggio e/o asciugatura. Si

può verifi care la fase del programma. Consigli per l’uso: - Dopo l’installazione della lavabiancheria, effettuarne la pulizia preliminare e verifi carne il corretto funzionamento (lavaggio normale, senza biancheria, a 90ºC). - Usare un apposito sacchetto per il lavaggio dei capi più piccoli: fazzoletti e capi di biancheria intima. - È possibile usare qualunque tipo di detergente per lavatrici. Si consiglia l’impiego di detergenti liquidi per i programmi di lavaggio a bassa temperatura (massimo 40º C) per qualsiasi tipo di tessuto. È sconsigliato il detersivo in polvere per il lavaggio di tessuti in lana. Avvertenze per l’uso:

1. Se si arresta la lavabiancheria per aggiungere altri

capi, premendo , accertarsi che il livello dell’acqua non sia all’altezza dell’oblò.

2. Le funzioni speciali ( e

) aumentano il tempo di lavaggio.

3. Una volta fi nito il programma di lavaggio, occorre

attendere circa 2 minuti per poter aprire l’oblò. Nei modelli “a-b” accertarsi che lampeggi la spia STOP. Nei modelli del tipo “c” attendere che si spenga il simbolo . Una volta terminato il programma di asciugatura, la lavatrice-asciugatrice sarà molto calda, per cui si consiglia di non aprire la porta prima di 2 minuti per evitare ustioni.28 italiano Tabella dei programmi Programma Temperatura 6 kg kWhkWh min min

Il programma normale per il cotone a 60ºC è il più effi ciente in termini di consumo combinato di energia e di acqua, e è adatti per lavare tessuti di cotone con un livello normale di sporco. NOTE - Potenza consumata nel “modo spento” e “modo non spento” Modelli "a", "b" "c" 0,44W/0,47W 0,45W/0,48W - La temperatura reale dell’acqua può essere più bassa rispetto a quella indicata per il ciclo di lavaggio. - I valori reali relativi a kWh, litri e durata del programma possono essere diversi da quelli indicati, in funzione della pressione e della temperatura dell’acqua di rete, della temperatura del locale in cui è installata la lavabiancheria delle oscillazioni nella tensione di rete, del tipo e della quantità di biancheria e delle eventuali funzioni speciali impostate.29 português Manual de instruções
