Typ produktu	Pračka se sušičkou
Značka	Fagor
Model	FE9212B
Prací kapacita	6 kg
Sušící kapacita	5 kg
Rozměry (Š x H x V)	600 x 600 x 850 mm
Elektrické napájení	230 V / 50 Hz
Doporučený tlak vody	0,05 až 1 MPa (0,5 až 10 kg/cm²)
Maximální odstředivá rychlost	1400 ot/min
Prací programy	Bavlna, Syntetika, Jemné, Vlna, Ruční praní, Máchání, Odstřeďování, Předpírka, Košile, Tmavé prádlo, Flash 30 min, Express 15 min, Mix 45 min
Sušící programy	Jemné sušení, Normální sušení, Auto, Manuální
Možnosti	Snadné žehlení, Extra máchání, Zkrácení času, Odložený start, Dětská pojistka
Typ pracího prostředku	Prášek nebo tekutina (s adaptérem na tekutinu)
Bezpečnost	Dětská pojistka, ochrana proti popálení (čekání 2 min po sušení)
Čištění dávkovače	Doporučeno jednou měsíčně
Čištění filtru	Doporučeno jednou ročně
Diagnostika	Zobrazení chybových kódů na displeji
Instalace	Vybalení, připojení vody, odvodnění, vyrovnání, elektrické připojení, možnost instalace pod desku
Použití	Otevření dvířek, dávkování pracího prostředku, volba programu, odložený start, pauza
Spotřeba vody (cyklus bavlna 60°C)	Přibližně 49-55 L (6 kg) / 54-61 L (8 kg)
Spotřeba energie (cyklus bavlna 60°C)	Přibližně 0,90-2,40 kWh podle náplně

Často kladené otázky - FE9212B FAGOR

Jak nainstalovat pračku?

Vybalte spotřebič odstraněním přepravních šroubů. Připojte (nové) hadice přívodu vody k vodovodním kohoutkům (studená voda, případně teplá voda). Nainstalujte odpadní hadici podle schématu. Vyrovnejte spotřebič seřízením nožiček. Zapojte do zásuvky s uzemněním. Pro instalaci pod desku dodržujte rozměry výklenku (600x600x850 mm).

Jak používat sušení?

Po výběru pracího programu stiskněte tlačítko "sušení". Displej zobrazí "aut" (automatické sušení). Opětovným stisknutím přepnete na manuální režim (00 min) a nastavte čas po 10 minutách (až do 170 min). U sušení nepřekračujte 5 kg prádla.

Co dělat, když se stroj neplní vodou?

Zkontrolujte, zda je otevřený kohoutek přívodu vody. Vyčistěte filtr přívodu vody. Pokud problém přetrvává, kontaktujte technickou podporu.

Jak vyčistit filtr?

Čištění filtru se doporučuje jednou ročně. Postupujte podle pokynů v návodu (část 3.2). Na vnější povrch nepoužívejte abrazivní prostředky; otřete měkkým hadříkem.

Jak používat tekutý prací prostředek?

Pro tekutý prací prostředek vytáhněte modrou záložku na dně pracího prostoru až na doraz, poté sklopte klapku do svislé polohy. Pro práškový prací prostředek musí klapka zůstat ve vodorovné poloze. Nepřekračujte značku MAX v přihrádce na aviváž.

Jak aktivovat dětskou pojistku?

Stiskněte tlačítko zámku na 3 sekundy. Pro deaktivaci stiskněte znovu na 3 sekundy. Tím zabráníte manipulaci dětmi.

Co znamená chybový kód na displeji?

Pračka je vybavena diagnostickým systémem. Například pokud se neplní vodou, zkontrolujte přívod vody. Pokud se objeví kód jiný než uvedené, kontaktujte technickou podporu.

Proč stroj vibruje?

Zkontrolujte, zda je spotřebič správně vybalen (odstraněny přepravní šrouby) a vyrovnán. Ujistěte se, že nožičky jsou stabilní. Pokud vibrace přetrvávají, podívejte se do částí 1.1 a 1.4 návodu.

Jak dlouho trvá sušící cyklus?

Závisí na typu textilu a náplni. Například pro 5 kg bavlny při 1400 ot/min trvá sušení asi 170 minut. Pro 3 kg 140 minut. Doby jsou orientační.

Mohu prát a sušit najednou?

Ano, výběrem pracího programu a následným aktivováním možnosti sušení. Dbejte na to, abyste nepřekročili sušící kapacitu (5 kg). Sušící cyklus končí chlazením bez tepla; neukončujte jej předčasně, aby nedošlo k poškození prádla.

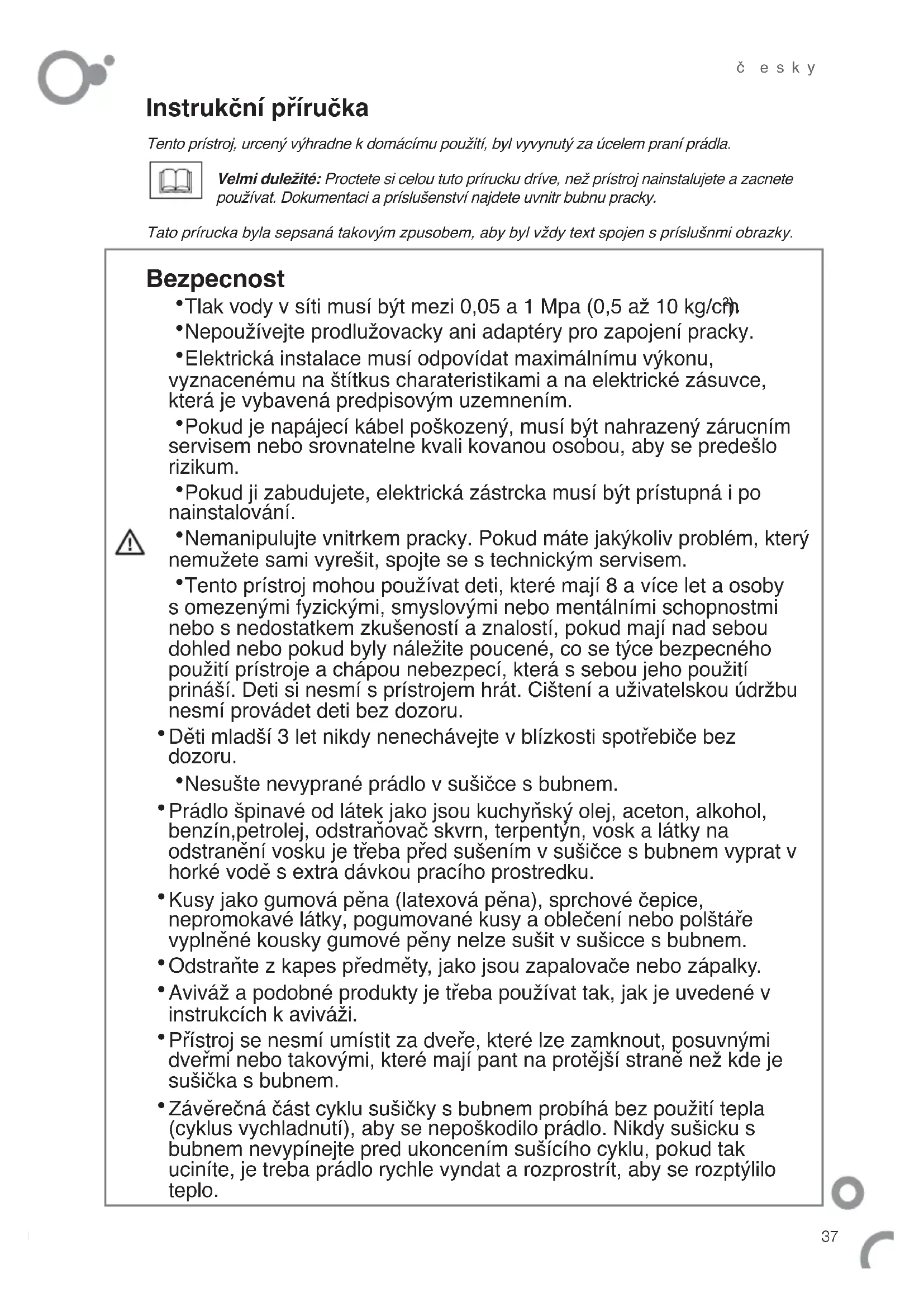

NÁVOD K OBSLUZE FE9212B FAGOR

Velmi duležite: Proctete si celou tuto prirucku drive, než prístroj nainstalujete a zacnete používat. Dokumentaci a prislušenstvi najdete uvnitr bubnu pracky.

Tato prirucka byla sepsana takovym zpusobem, aby byl vzdy text spojen s prislu-snmi obrazky.

Bezpecnost

Tlak vody v siti musi byt mezi 0,05 a 1 Mpa (0,5 až 10 kg/cfm
Nepoužívejte prodlužovacky ani adaptéry pro zapojeni pracky.
- Elektrická instalace musi odpovídat maximálínu vykonu, vyznacenému na štítkus charateristikami a na elektrické zásuvce, ktera je vybavená predpisovým uzemnením.
- Pokud je napajeci kabel poškozený, musí byt nahrazený zárucím servisem nebo srovnatelne kvali kovanou osobou, aby se predešlo rizikum.
- Pokud ji jabudujete, elektrická zăstrcka musi byt pristupné i po nainstaloványí.

• Nemanipulujte vnitrkem pracky. Pokud mate jakykoliv problem, ktery nemužete sami vyresit, spoje se s technickým servisem.
  Tento pristroj mohou používat deti, které mají 8 a vice let a osoby s omezenými fyzickými, smyslovými nebo mentalními schopnostmi nebo s nedostatkem zkušeností a znalostí,Pokud mají nad sebou dohled neboPokud byly náležite poucené, co se týce bezpecného použiti pristroje a chapou nebezpecí, ktera's sebou jeho použiti prinási. Deti si nesmí s pristrojem hrát. Ciştení a uživatelskou udrzbu nesmí provádet deti bez dozoru.

• Děti mladísí 3 let nikdy nenechávejte v blízkosti spotřebiče bez dozoru.
  Nesuste nevyprané pradlo v susicce s bubnem.

• Prádlo špinavé od látek jako jsou kuchynský olej, aceton, alkohol, benzín, petrolej, odstránovac skvrn, terpentyn, vosk a latky na odstraněni vosku je treba prešeni v sušićce s bubnem vyprat v horké vodeš extra davkou pracího prostredku.
  Kusy jako gumová pěna (latexová pěna), sprchové Čepice, nepromokavé látky, pogumované kusy a oblečeni nebo polstáře vyplnékousky gumové pěny nelze susit v susicce s bubnem.
• Odstraţe z kapes predměty, jako jsou zapalovace nebo zápalky.
• Aviváž a podobné produkty je třeba používat tak, jak je uvedené v instrukcích k aviváži.
• Pristroj se nesmi umistit za dvere, ktere lze zamknout, posuvnymi dvermi nebo takovymi, ktere maji pant na protejsi strane nez kde je susicka s bubnem.
  Zaverecná ccast cyklu susicky s bubnem probíha bez použitépla (cyklus vychladnutí), aby se neposkodilo pradlo. Nikdy susicku s bubnem nevypinejte pred ukoncením susiciho cyklu,Pokud tak ucinite, je treba pradlo rychle vyndat a Rozprostrit, aby se Rozptylilo teplo.

Identifikujte model Vasipracky ("a", "b" nebo "c") porovnanim ovladaciho panelu s ilustracemi.

1.1 Vybaleni (1.1.1, 1.1.2 a 1.1.3). Vyjmete sroubky, kotvici a blokovaci casti, ktere byly pouzite pri preprave.
1.2 Napojeni na privod vody (1.2.1, 1.2.2 a1.2.3). Pokud pracka umoznije privod teplé vody, napojte hadici s cervenym spojnikem na privod teplé vody (1.2.4). Použijte vždy novou hadici, ktera je priložena odstrante dve použivané hadice.
1.3 Vypousteni vody. DULEZITE! Umistete hadici na vyvod podle kot na obrzku.
1.4 Vyrovnani. Vyrovnejte spravne pracku, abyste predešli hluku a posouvani. Doporucije se: 1. usadit a upevnit zadni nožicky (1.4.1); 2. umistit pracku do de nitivni polohy 1.4.2); 3. usadit a upevnit predni nožicky (1.4.3).
1.5 Zapojeni do elektrické site. Berte v uvahu udaje týkají se elektriny na štītu s charakteristikami
1.6 Nainstalovani pod pracovni plochou. Pokud pri zabudovani potrebujete odstranit pracovni plochu, spoje se s dodavatelem nebo technickou asistencni sluzbou. Rozmery zabudovani jsou 600x600x850.

2.1 Otevreni dvirek. Otevrete dvirka a napInte pracku pradlem, Roztridenym podle barvy, stipne zaispineni a druhu tkanin.
2.2 Praci prasek a prisady. Davkovac ma nasledujici casti: prani , predpirka a avivaz (2.2.1).

Pracka je pripravená pro použí pracího prostredku v prášku (2.2.2).

Pokud chcete pouzit tekuty pripravek na prani (2.2.3), v prihradce pro prani najdete modrou klapku (2.2.4), zatahnete za ni smerem ven až na doraz, pustte ji a zustane ve vertikánlí poloze (2.2.5), což zabrni tomu, aby vytekl tekuty prací prostredek. Když budete chtit znovu pouzit prací prášek, umistete modrou klapku do horizontalí polohy a zatlacte ji dozadu až na doraz tak, aby se klapka zvedla. Pamatujte si,Že nesmite

prekrocit znacku MAX, vyznacenou v prihradce pro avivaž a tekuty praci prostredek.

2.3 Zapnutá zvolení pracího a susiciho

programu. Po prostudovani tabulky s praticimi programy (strana 40) navolte ovladacem pratic program (2.3.1). Zvolte dobu sušeni stiskutim klávesy pro sušeni (2.3.2). Muzete zvolit automaticke nebo manuálni sušeni. Prvnístiskutim tlacitka pro sušeni se na displeji zobrazi "aut" (automaticke sušeni). Po dalsim stiskutí tlacitka se objev doba manuálniho sušeni 00 minut a bude se zvyšovat mačkaním tlacitka mode.

Mode 1:Pokud budete drzet tlacitko stisknute doba suseni se bude prodluzovat vzyo 10 minut (od 00 min do 170 min).

Mode 2: Mackejte prerušovane tlacitko doba se prodlouží o 1 minutu po každém stisknuti.

2.4 Volba rychlosti zdimani. Muzete zvolit stipen zdimani nebo je zrušit (2.4.1, 2.4.2). Pokud zvolite Pradlo ležić ve vode (2.4.3), prani se prerusi pred zaverecnym zdimanim a pradlo ustane ponorené ve vode, v toto priade stisknete, aby se spustilo konećne zdimani.

STREDNI ZBYTKOVÁ* VLHKOST (%)	MAXIMÁLNÍ RYCHLOST ZDÍMÁNÍ PRACKY (r.p.m)
	600	800	1000	1200	1400
Programy pro BAVLNU	80	71	62	53	52
Progr. pro SYNTETICKÉ	80	70	70	70	70
Programy pro VLNU	100	90	90	90	90
RYCHLý program	100	90	80	80	80

*Zbytková vlhkost: vlhkosti obsažené v pradle po skoncení Ždímámí

Dole uvedene casy jsou pouze orientacni a budou se lisit v závislosti na poctu kusu, velikosti a druhu pradla. Maximálni možstvi pro naloženi je 5 kg.

Voditko pro dobu sušeni		RPM
Tkanina	Naloženi	1000 1400
Bavlina	5 kgr	170 min	155 min
	3 kgr	140 min	120 min
Smišená	4 kgr	130 min	120 min
	5 kgr	90 min	80 min

DRUH PRÁDLA:

Osuška	800 gr	Tričko bavnla-polyester	150 gr
Osuška	400 gr	Tričko	250 gr
Kalhody (dospělý)	700 gr	Pyžamo	300 gr
Kalhody (dítě)	400 gr	Spodní prádló	50 gr
Bavlnéne tričko (dospělý)	200 gr	Povlečeni	600 gr

2.5 Doprovodne funkce:

• Snadné zhelenia Redukje vrásky duna budovy.

• Machání plus. To vám umožní chránit oblecení detí a osob s citlivou pokožkou.

• Uspora casu. Pomoci teto posledni funkce je mozné zkratit dobu prani syntetrickeho a bavneneho pradla. Stisknutim tlacitka pro zkraceni doby prani, zkratite trvani zvoleneho praciho programu az trikrat. Doba trvani zkraceneho programu se objev na obrazovce.

2.6 Odlozeny start Umozní Vám odložit spusteni zvoleného programu.
2.7 Spuštení nebo pauza |
2.8 Zamek Mackanim klaves/y po dobu 3 vterin, se zaktivije zablokovani, ktere znemozni detem ovladani tlacitky.Deaktivije se opetovnym stisknutim klaves/y po dobu 3 vterin.
2.9 Proces prani. Mužete zkontrolovat fázi programu a zbyvajíci cas si mužete overit.

Uživatelská doporceni:

• Ihned po nainstalovani by ste meli pracku predbezne yvciistit a zkontrolovat, zda funguje spravne (normalini prani, bez pradla a na 90^
• Používejte prací sácek na male kusy prádia: kapesníky a spodní prádio.
• Lze použit jakýkoliv prací prostredek urcený pro pracky. Doporucujeme tekute prací prostredky pro programy prani pri nizké teplate (maximáné 40^ ) pro věchny druhy látek. Nedoporucujeme použivat prací prásky pro prani vlénych textillii.

Upozorneni, týkajíc se používání:

1. Pokud zastavite pracku stisknutim protoze chcete doplinit vice pradla, ujistete se, ze hladina vody nedosahuje až ke dvirkám.
2. Doplinskové funkce (a) prodlužují dobu prani.
3. Doporcujeme po skonceni praciro programu nechat dvirka otevrená, aby se vyvetral vnitrek. Je možné,Že budete muset pockat 2 minuty,než je otevrete. U modelu "a-b"se ujistete,Že blika kontrolka STOP.U modelu typu "c"epockejte,dokud se nevypne symbol

Po ukoncenisusiciho programu bude pracka-susicka velmi horka, proto doporucujeme, abyste neotvirali dvere drive, nez ubehnou 2 minuty a zabrani tak nebezpeci popaleni.

Udrzba

3.1 Cisteni davkovace praciho prostredku. Doporcujse provadet jegnou mesicne.
3.2 Cistení Itru. Doporucujé se provádet"Justnou rocne.

K cišení vnejsku používejte neabrazivné prostredky a dobre vysuste jemným hadrikem.

Diagnózy

4.1 Pracka ma v sobe jabudovaný diagnostický systém, ktery zaznaméná jakoukoliv závadu a upozorní na ni. Mužete je zobrazit na obrazovce nebo když budou prerušovane svítit kontrolky na ovladacim panelu.

4.1.1 Do pracky se nenapoustí voda. Zontrolujte privod vody, privodový kohoutek nebo vycistete privodový ltr.
4.1.2 Nevypousti ani nezdima. Zkontrolujte stav ltru.
4.1.3 Neždíma. Promíchejte prádlo a zvolte znovu Ždímány.
4.1.4 Nespustíse. Zkontrolujte, zda jsou dvirka dobre zavrená.
4.1.5 U jakéhokoliv jiného kódu. Upozornete technickou sluzbu.

4.2 Vibrate a hluk. Zkontrolujte správnost instalace (1.1 a 1.4 teto przyucky).

4.3 Voda v dávkovaci. Zkontrolujte, zda je nádržka na prací prostredek cistá (3.1).

Zivotni prostredi

Pracka byla navrzená s ohledem na ochranu zivotniho prostredi.

Kontrast obrazovky. Po uplynuti priblizne 20 minut obrazovka ztmavne, aby se usetrila energia. kti-vujte obrazovku stisknutim jakekoliv klavesy nebo otocenim ovladacem.

Chrante zhivotni prostredi. Naložte do pracky maximálni doporcene množstvi pradla pro každý z programu; usetrìte vodu a energia. Vždy, když je to možné, vynechejte predírku. Nedávejte príliš pracího prostredku. Použijte Machání plus pro osoby s citlivou kuži.

Nemichejte pristroje s normalnim domacim odpam dem. Odevzdejte Vasi pracku ve specialnim sberném centru. Recyklaci domacich spotrebicu zabrânite negativnim dopadum na zdrvi,Životn prostredi a umoznite usporu energia a zdroju.Provice informaci kontaktujte mistrni urady nebo obchod, kde jste pracku zakoupili.

Tabulka programu

Program Teplota		6 kg				8 kg
		kg mass		1	min min	kg mass	kWhkWh l
1. Bavlna	studený, 30°C, 40°C, 50°C, 60°C	6 0,10-1,90 49-55 90-135				8	0,20-2,40 54-61		107-133
	60°C (*)	6	0,90	49	146	8	0,99	54	177
2. Syntetika	studený, 30°C, 40°C, 50°C, 60°C	3 0,10-1,00 55 74-90				4	0,15-1,20 45		79-140
3. Jemné prádlo	studený, 30°C, 40°C	3 0,10-0,55 40 50-60				4	0,10-0,55 44		55-64
4. Vlna	studený, 30°C, 40°C	1 0,05-0,50 60 30-40				2	0,10-0,35 63		30-42
5. Bucní praní	studený	1	0,05	60	30	2	0,10	63	30
6. Máchéni		6	0,05	30	23	8	0,05	35	28
7. Ostredování		6	0,05	0	10	8	0,05	0	12
8. Bredpírka	60°C	6	1,45	60	130	8	1,35	59	123
9. Kozile	studený, 30°C, 40°C	3 0,10-0,60 55 74-76				4	0,15-0,60 45		79-123
10. Tmavé barvy	studený, 30°C, 40°C	3 0,10-0,60 68 82-84				4	0,15-0,55 74		90-134
11. Sušeni jemné ho prádia		1,5	1,20	26	95	3	1,5	8	100
12. Sušeni bavlny		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Flash 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	studený	1	0,05	22	15	1	0,10	25	15
15. Mlx 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Normálí program 60 ° C bavnly je nejefektivnejí, co se týce kombinované spotreby energia a vody, vchodné pro prání normalne špinavého bavněného prádia.

POZNÁMKY

• Prikun u „zpusob vyvnuto“ a „zpusob bez vyvnuti“:

• Skutecná teplota vody se muze lišit od teploty, která je uvedená pro prací cyklus, muze byt nižsí.

• Skutecné hodnoty kWh, litru a trvani programu se mužou lišit od uvedenych hodnot v závislosti na tlaku a teplote vody v siti, teplote prostredi, kde se pracka nachází, kolisání napeti site, na_typu a množstvi použiteho pradla a na zvoleni moznych doplnkovych funkci.

Hasznalatiutasitas

Dole uvedene chasy su len orientacne a budu sa lišit'v závislosti od počtu kusov, velkosti a druhu bielizne. Maximalne možstvo jakného naloženia je 5 kg.

DRUH BIELIZNE:

Vodítko pre dobu sušenia		RPM
Tkanina	Naložení	1000 1400
Bavlina	5 kg	170 min.	155 min.
	3 kg	140 min.	120 min.
Zmiešaná	4 kg	130 min.	120 min.
	2 kg	90 min.	80 min.

Osuška	800 gr	Tričko bavlina-poliester	150 gr
Osuška	400 gr	Tričko	250 gr
Nohavice (dospěly)	700 gr	Pyžamo	300 gr
Nohavice (diěta)	400 gr	Spodná bielizeń	50 gr
Bavljené tričko (dospěly)	200 gr	Povlećenie	600 gr

Uživatelské odporúcania:

K cisteniu vonkajška používaje neabrazivné prostriedky a dobre vysuste jemnou handrickou.

Diagnózy

4.1 Prácka má v sebe zabudovany diagnostický systém, ktory zaznamená akúkolvek závadu a upozorní na nu. Moze sa zobrazit na monitore alebo budu prerušovane svietit kontrolky na ovladacom paneli.

4.1.1 Prácka nenapústa vodu. Skontrolujte privod vody, privodný kohutik alebo yvistite privodný iter.
4.1.2 Nevypústa ani nezmýka. Skontrolujte stav ltra.
4.1.3 Nezmýka. Premiešajte bielizen a zvolte znovu Žmýkanie.
4.1.4 Nespustí sa. Skontrolujte, ci su dvierka dobre zatvorené.
4.1.5 U akéhokolvek iného kódu. Upozornite technickú službu.

Prácka byla navrhnutá s ohladom na ochranu zivotného prostredia.

Kontrast obrazovky. Po uplynuti priblizne 20 minut obrazovka stmavne, aby sa usetrila energia. Aktivujte obrazovku stisnutim alejkolvek klavesy alebo otocenim ovladacom.

Chrante zivotne prostredie. Nalozte do pracky maximalne odporucane mnozstvo bielizne pre kaźdy z programov; ušetře vodu a energiu. Vźdy kad je to moźne, vynechajte predpranie. Nedávajte priliš vela pracieho prostriedku. Použite

Plakanie plus pre osoby scitlivou kozou.
