FE9212B - Waschmaschine FAGOR - Kostenlose Bedienungsanleitung

Produkttyp	Waschtrockner
Marke	Fagor
Modell	FE9212B
Waschkapazität	6 kg
Trockenkapazität	5 kg
Abmessungen (B x T x H)	600 x 600 x 850 mm
Stromversorgung	230 V / 50 Hz
Empfohlener Wasserdruck	0,05 bis 1 MPa (0,5 bis 10 kg/cm²)
Maximale Schleuderzahl	1400 U/min
Waschprogramme	Baumwolle, Synthetik, Feinwäsche, Wolle, Handwäsche, Spülen, Schleudern, Vorwäsche, Hemden, Dunkle Wäsche, Schnell 30 Min, Express 15 Min, Mix 45 Min
Trockenprogramme	Schontrocknen, Normaltrocknen, Auto, Manuell
Optionen	Bügelleicht, Extra Spülen, Zeitverkürzung, Startzeitvorwahl, Kindersicherung
Waschmitteltyp	Pulver oder Flüssig (mit Flüssigwaschmitteladapter)
Sicherheit	Kindersicherung, Verbrennungsschutz (2 Min Wartezeit nach dem Trocknen)
Reinigung des Waschmittelfachs	Empfohlen einmal pro Monat
Filterreinigung	Empfohlen einmal pro Jahr
Diagnose	Anzeige von Fehlercodes auf dem Display
Installation	Auspacken, Wasseranschluss, Abwasseranschluss, Nivellierung, Stromanschluss, Unterbauinstallation möglich
Bedienung	Tür öffnen, Waschmitteldosierung, Programmauswahl, Startzeitvorwahl, Pause
Wasserverbrauch (Baumwolle 60°C)	Ca. 49–55 L (6 kg) / 54–61 L (8 kg)
Energieverbrauch (Baumwolle 60°C)	Ca. 0,90–2,40 kWh je nach Beladung

Häufig gestellte Fragen - FE9212B FAGOR

Wie installiere ich die Waschmaschine?

Packen Sie das Gerät aus, indem Sie die Transportsicherungsschrauben entfernen. Schließen Sie die (neuen) Wasserzulaufschläuche an die Wasserhähne an (kaltes Wasser, ggf. warmes Wasser). Installieren Sie den Abwasserschlauch gemäß Schema. Nivellieren Sie das Gerät durch Verstellen der Füße. Schließen Sie es an eine geerdete Steckdose an. Bei Unterbauinstallation beachten Sie die Einbaumaße (600x600x850 mm).

Wie verwende ich die Trockenfunktion?

Nach Auswahl eines Waschprogramms drücken Sie die Taste « Trocknen ». Das Display zeigt « aut » (automatischer Trockengang) an. Drücken Sie erneut, um auf manuell (00 Min) umzuschalten, und stellen Sie die Zeit in 10-Minuten-Schritten ein (bis zu 170 Min). Überschreiten Sie nicht 5 kg Wäsche beim Trocknen.

Was tun, wenn die Maschine kein Wasser zieht?

Überprüfen Sie, ob der Wasserzulaufhahn geöffnet ist. Reinigen Sie das Wasserzulauffilter. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den Filter?

Die Filterreinigung wird einmal pro Jahr empfohlen. Befolgen Sie die Anweisungen im Handbuch (Abschnitt 3.2). Verwenden Sie keine Scheuermittel für das Äußere; wischen Sie mit einem weichen Tuch ab.

Wie verwende ich Flüssigwaschmittel?

Für Flüssigwaschmittel ziehen Sie die blaue Lasche am Boden des Waschmittelfachs bis zum Anschlag und klappen Sie die Klappe in die vertikale Position. Für Pulverwaschmittel muss die Klappe in horizontaler Position bleiben. Überschreiten Sie nicht die MAX-Markierung im Weichspülerfach.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Verriegelungstaste 3 Sekunden lang. Zum Deaktivieren drücken Sie erneut 3 Sekunden lang. Dies verhindert jede Bedienung durch Kinder.

Was bedeutet ein Fehlercode auf dem Display?

Die Waschmaschine verfügt über ein Diagnosesystem. Zum Beispiel: Wenn sie kein Wasser zieht, überprüfen Sie den Wasserzulauf. Wenn ein anderer als die aufgeführten Codes erscheint, wenden Sie sich an den Kundendienst.

Warum vibriert die Maschine?

Überprüfen Sie, ob das Gerät korrekt ausgepackt (Transportsicherungsschrauben entfernt) und nivelliert ist. Stellen Sie sicher, dass die Füße stabil stehen. Wenn die Vibrationen anhalten, schlagen Sie in den Abschnitten 1.1 und 1.4 des Handbuchs nach.

Wie lange dauert ein Trockengang?

Das hängt von der Textilart und der Beladung ab. Zum Beispiel dauert das Trocknen bei 5 kg Baumwolle mit 1400 U/min etwa 170 Minuten. Bei 3 kg etwa 140 Minuten. Die Angaben sind Richtwerte.

Kann ich waschen und trocknen in einem Durchgang?

Ja, indem Sie ein Waschprogramm auswählen und dann die Trockenoption aktivieren. Achten Sie darauf, die Trockenkapazität (5 kg) nicht zu überschreiten. Der Trockengang endet mit einer Kühlphase ohne Hitze; brechen Sie ihn nicht vorzeitig ab, um Schäden an der Wäsche zu vermeiden.

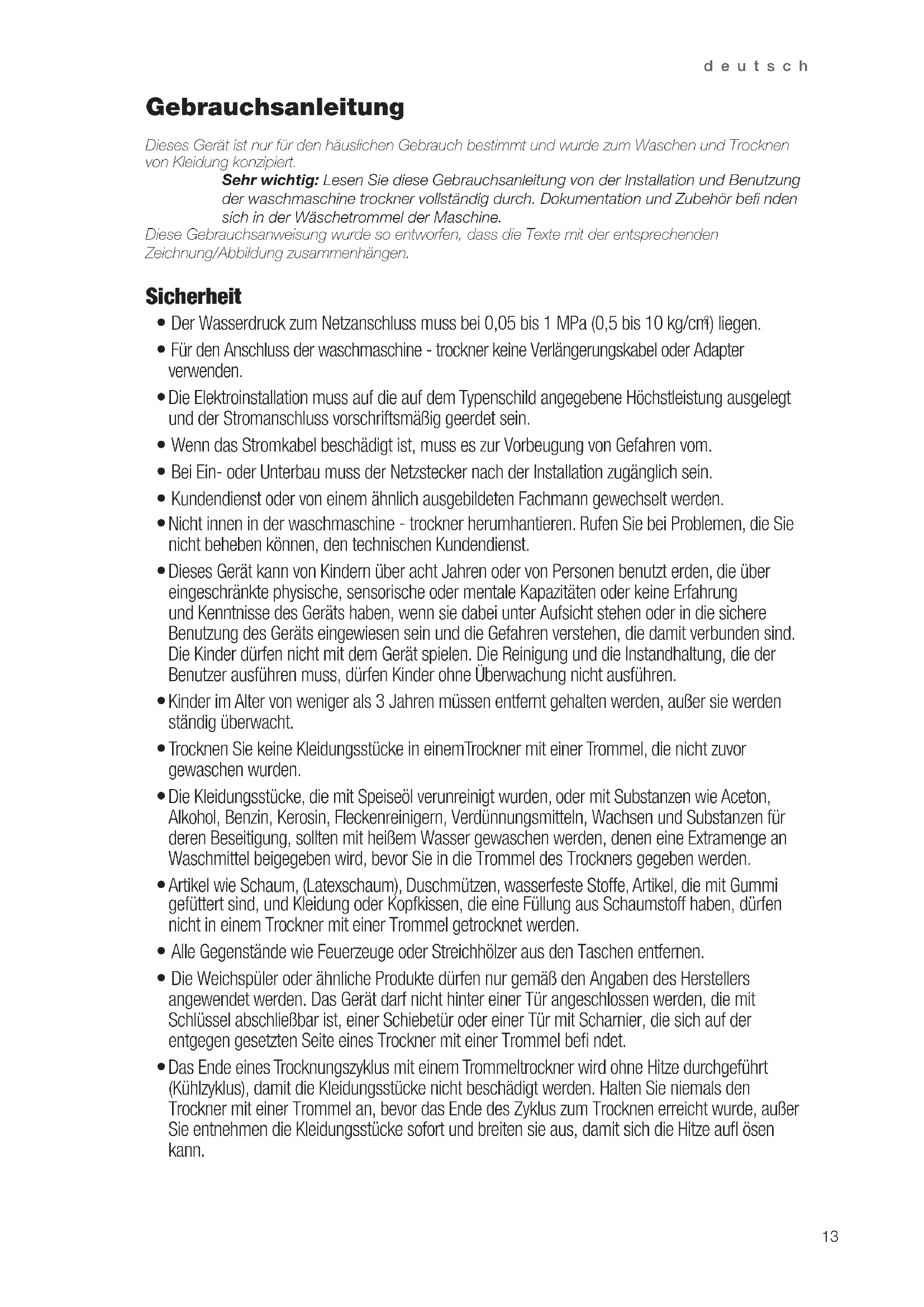

BEDIENUNGSANLEITUNG FE9212B FAGOR

Dieses Gerät ist nur für den tatsächlichen Gebrauch bestimmt und wurde zum Waschen und Trocknen von Kleidung konzipiert.

Sehr wichtig: Lesen Sie diese Gebrauchsanleitung von der Installation und Benutzung der waschmaschine trockner vollständig durch. Dokumentation und Zubehör befänden sich in der Waschetrommel der Maschine.

These Gebrauchsanweisung wurde so entworfen, dass die Texte mit der entspruchenden

Zeichnung/Abbildung zusammenhagen.

Sicherheit

• Der Wasserdruck zum Netzanschluss muss bei 0,05 bis 1 MPa (0,5 bis 10 kg/cm²) liegen.
• Für den Anschluss der waschmaschine - trockner keine Veränderungskabel oder Adapter verwenden.
• Die Elektroinstallation muss auf die auf dem Typenschild angegebene Höchstleistung ausgelegt und der Stromanschluss vorschäftsmäßig geerdet sein.
• Wenn das Stromkabel beschädigt ist, muss es zur Vorbeugung von Gefahren vom.
• Bei Ein- oder Unterbau muss der Netzstecker nach der Installation zugänglich sein.
• Kundendienst oder von einem ähnlich ausgebildeten Fachmann gewechselt werden.
• Nichtinnen in der waschmaschine - trockner herumhantieren. Rufen Sie bei Problemen, die Sie nicht beheben konnen, den technischen Kundendienst.
• Dieses Gerät kann von Kindern über acht Jahren oder von Personen benutzt erden, die über eingeschränkte physische, sensorische oder mentale Kapazitäten oder keine Erfahrung und Kenntnisse des Geräts haben, wenn sie darauf unter Aufsicht stehen oder in die sichere Benutzung des Geräts eingewiesen sein und die Gefahren verstehen, die damit verbunden sind. Die Kinder dürfen nicht mit dem Gerät speiten. Die Reinigung und die Instandhaltung, die der Benutzer ausführten muss, dürfen Kinder ohne Überwachung nicht ausführren.
• Kinder im Alter von weniger als 3 Jahren müssen enternt gehalten werden, außer sie werden ständig überwacht.
• Trocknen Sie keine Kleidungsstücke in einemTrockner mit einer Trommel, die nicht zuvor gewaschen wurden.
• Die Kleidungsstücke, die mit Speiseöl verunreinigt wurden, oder mit Substanzen wie Aceton, Alkohol, Benzin, Kerosin, Fleckenreinigern, Verdünnungsmitteln, Wachsen und Substanzen für deren Beseitigung, sollenn mit weiß Wasser gewaschen werden, denen eine Extramenge an Waschmittel beigegeben wird, bevor Sie in die Trommel des Trockners gegeben werden.
• Artikel wie Schaum, (Latexschaum), Duschmützen, Wasserfeste Stoffe, Antikel, die mit Gummi gefüttert sind, und Kleidung oder Kopfkissen, die eine Füllung aus Schaumstoff haben, darüber nicht in einem Trockner mit einer Trommel getrocknet werden.
• Alle Gegenstände wie Feuerzeuge oder Streichhölzer aus den Taschen entfernen.
• Die Weichspüler oder ähnliche Produkte dürfen nur gemäß den Angaben des Herstellers angewendet werden. Das Gerätarf nicht hinter einer Tur angeschlüssen werden, die mit Schlüssel abschließbar ist, einer Schiebetür oder einer Tur mit Scharnier, die sich auf der entgegen gesetzten Seite eines Trockner mit einer Trommel befindet.
• Das Ende eines Trocknungszyklus mit einem Trommeltrockner wird ohne Hitze durchgeführt (Kuhlzyklus), damit die Kleidungsstücke nicht beschädigt werden. Halten Sie niemals den Trockner mit einer Trommel an, bevor das Ende des Zyklus zum Trocknen erreicht wurde, außer Sie entnahmen die Kleidungsstücke sofort und breiten sie aus, damit sich die Hitze aufl ösen kann.

Identifi zieren Sie das Modell ihrer waschmaschine - trockner ("a", "b" oder "c") durch den Vergleich des Bedienfeldes mit den Abbildungen.

1.1 Auspacken (1.1.1, 1.1.2 und 1.1.3). Die für den Transport verwendeten Schrauben und Sicherungselemente entfernen.
1.2 Wasseranschluss (1.2.1, 1.2.2 und1.2.3). Den Schlauch mit der roten Verschraubung an den Warmwasseranschluss anschließen, wenn die waschmaschine - trockner einen Warmwasseranschluss ermöglich (1.2.4). Immer den neuen im Lieferumfang enthaltenen Schlauch verwenden und vorher benutztte Schläuche entsorgen.
1.3 Wasserablauf. WICHTIG! Schlauch unter Einhaltung der Maße auf der Abbildung am Abfluss anbringen.
1.4 Ausrichten. Die waschmaschine - trockner richtig ausrichten, damit keine Gerausche auftreten oder die Maschine "wandert". Es wird empfohlen: 1. Die hinteren Geräteufe aufzusetzen und festzuziehen (1.4.1); 2. waschmaschine - trockner an ihren endgültigen Aufstellungssort zu stellen (1.4.2); 3. Vordere Geräteufe aufzusetzen und festzuziehen (1.4.3).
1.5 Elektrischer Anschluss. Die elektrischen Angaben auf dem Typenschild berücksichtigten.
1.6 Unterbau unter Arbeitsplatte. Ist für den Einoder Unterbau die Entfernung der Arbeitsplatte erforderlich, setzen Sie sichitte mit dem Handler oder Technischen Kundendienst in Verbindung. Die Maße für den Ein- oder Unterbau betragen 600x600x850.

2.1 Offnen des Einfüllfensters.
2.2 Waschmittel und Zusätze. Wäsche nach Farbe, Verschmutzungsgrad und Gewebeart sortieren und in die waschmaschine - Trockner einlagen.

Die Waschmittelschublade hat folgende Kammern: Hauptwäsche Vorwäsche und Weichspüler (2.2.1).

Alle Waschmaschinen sind auf Waschpulver ausgelegt (2.2.2).

Für die Verwendung von Flüssigwaschmittel (2.2.3) befi ndet sich in der Hauptwäschekam- mer eine blaue Lasche. These bis zum Anschlag

herausziehen und loslassen, so dass sie in senkrechter Stellung bleibt (2.2.4). Damit kann das Flüssigwaschmittel nicht weglaufen. Die blaue Lasche zur erneuten Verwendung von Waschpulver in waagrechte Stellung bringen und bis zum Anschlag nach halten schiben. So bleibt die Öffnung frei (2.2.5).

Daran denken, den Weichspüler in der entspruchenden Kammer nicht über den Höchsfüllstand MAX einzufüssen.

2.3 Auswahl des Programms zum Waschen und

Trocknen. Wahlen Sie das Waschprogramm (2.3.1) über die Steuerung aus und konsultieren Sie zuvor die Programmtabelle (seite 16). Um die Zeit zum Trocknen zu wahren, drücken Sie die Taste zum Trocknen (2.3.2). Der Bediener kann ein Programm zum automatischen Trocknen oder zum manuellen Trocknen wahren. Mit dem ersten Drucken der Taste zum Trocknen wird die Anzeige "aut" (automisches Trocknen) angezeigt. Wirde diese Taste erneut gedrückt, wird auf der Anzeige 00 min der Zeitschaltung zum manuellen Trocknen angezeigt. Der Wert steigt in dem Maß, wie die Taste gedrückt wird.

Modus 1 -> Taste dauerhaft gedrück gehen und die Zeit zum Trocknen steigt in Schritten von jeweils 10 Minuten an (von 00 min bis 170 min).

Modus 2 -> drücken Sie die Taste mit Unterbrechungen die Zeit steigt für jeder Tastendruck um 1 Minute an.

2.4 Wahl der Schleuderdrehzahl. Es kann die Schleuderdrehzahl eingestellt oder Schleudern ganz abgewählt werden (2.4.1, 2.4.2). Bei der Wahl von Knitterschutz (2.4.3) wird der Waschvorgang vor dem abschieden Schleudern abgebrochen und die Wäsche bleibt im Wasser liegen. Zum abschieden Schleudern drücken.

DURCHSCHNITTlicheRESTFEUCHTIGKEIT* (%)	MAXIMALE GESCHWINDIGKEIT ZUMSCHLEUDERN DER WASCHMASCHINE (UPM)
	600	800	1000	1200	1400
Progr. für BAUMWOLLE	80	71	62	53	52
Progr. für SYNTHETISCHE STOFFE	80	70	70	70	70
Programme für WOLLE	100	90	90	90	90
KURZPROGRAMME	100	90	80	80	80

*Restfeuchtigkeit: Menge der Feuchtigkeit, die nach dem Schleudern in der Kleidung verbleibt

Die in der Folge angegebenen Zeiten dieren zur Orientierung im Trockenvorgang. Sie variieren in Abhängigkeit der Menge der Kleidungsstücke, ihrer Höhe und der Zusammensetzung. Das Gerät kann maximal mit 5 kg beladen werden.

Trockenzeiten UPM
Gewebe	Beladung	1000 1400
Baumwolle	5 kg	170 min	155 min
	3 kg	140 min	120 min
Gemischt	4 kg	130 min	120 min
	2 kg	90 min	80 min

KCLASSIFIZIERUNG DER WÄSCHE:

Handtuch groß	800 g	Hemd aus Baumwolle und Synthetik	150 g
Handtuch Klein	400 g	T-Shirt	250 g
Hose Erwachsene	700 g	Schlafanzug	300 g
Hose für Kinder	400 g	Dessous	50 g
Baumwollhemd für Erwachsene	200 g	Bettwäsche	600 g

2.5 Zusatzfunktionen:

• Bügelleicht. Reduziert die Faltenbildung.
• Spülen extra. Erlaubt eine Extraspülung für Kinderkleidung und Kleidung von Personen mit sensibler Haut.
• Zeitverkurzung Die Benutzung ist außer für schmutzige Kleidung empfohlen. Diese Funktion erlaubt es, Energie und Zeit zu sparen. Gleichzeitig wird die Lebensdauer ihrer Kleidung verlangert. Durch Drücken der Schnellwaschtaste verringgert sich die Dauer des gewährten Waschprogramms bis auf ein Drittel. Der Wert der Dauer des Schnellprogramms wird auf dem Display angezeigt.

2.6 Startzeitvorwahl Damit kann die Startzeit des Waschvorgangs verzogert werden.

2.7 Inbetriebnahme oder Pause
2.8 Sperre Durch 3 Sekunden langes Gedrückhalten der Taste(n) wird die Sperre aktiviert, damit Kinder nicht daran herumhantieren konnen. Sie wird aufgehoben, wenn die Taste(n) erneut 3 Sekunden lang gedrück wird/werden.
2.9 Prozess zum Waschen und / oder Trocknen. Sie können die Programphasen überwachen.

Gebrauchsempfehlungen:

Gleich nach der Aufstellung der Waschmaschine muss eine Vorreinigung und Funktionsprüfung erfolgen (Normalwäsche, ohne Wäsche und bei 90^

• Für keine Wäschestücke wie Taschentücher und Unterwässche Waschnetze verwenden.
• Es können alle Waschmittel für Waschmaschinen benutzt werden. Es wird empfohlen, fl üssige Waschmittel für Programme mit niedrigen Temperatures (maximal 40^ ) und für alle Stofftypen zu benutzen. Es ist nicht empfohlen Waschpulver zum Waschen von Wolle zu benutzen.

Gebrauchshinweise:

1. Soll die Waschmaschine durch Drücken von 1zum Einlagen von mehr Wäsche angehalten werden, darauf achten, dass das Wasser nicht über der Öffnung des Einfüllfenster liegt.
2. Die Zusatzfunktionen (and ) verlangem die Waschzeit.
3. Nach Beendigung des Waschprogramms wird empfohlen, das Einfüllfenster zur Luftung im Innenbereich offen zu halten. Es kann eventuell erst nach zweiminütiger Wartzeit geöffnet werden. Bei den Modellen "a-b" sicherstellen, dass das STOP Lämpchen blinkt. Bei den Modellen des Types "c" warten, bis das Symbol erlischt.

• Wenn das Programm zum Trocknen abgeschlossen ist, ist die Waschmaschine - Trockner sehr heiß. Deshalb wird empfohlen, die Tür erst zu öffnen, nach dem 2 Minuten verstrichen sind, um Verbrennungen zu vermeiden.

Instandhaltung

3.1 Reinigung der Waschmittelschublade. Es wird empfohlen, diese einmal im Monat zu reinigen.
3.2 Reinigung des Siebes im Wasserzulauf. Es wird empfohlen, diesen einmal im Jahr zu reinigen.

Zur Außenreinigung nicht scheuernde Reinigungsmittel, verwenden und mit einem weichen Tuch trocken reiben.

Diagnose

4.1 Die Waschmaschine ist mit einem Diagnosesystem ausgestattet, das jeder Zwischenfall erkennt und meldet. Die Störungen sind auf dem Display zu setzen oder bei Aufblinken der Anzeigelampen auf dem Bedienfeld.

4.1.1 Wasser lauft nicht in die Waschmaschine ein. Wasserversorgung oder Einlaufwasserhahn prufen oder Sieb im Wasserzulauf reinigen.
4.1.2 Kein Wasserablauf oder Schleudern.
Zustand des Siebes prüfen.
4.1.3 Maschine schleudert nicht. Wäsche aufl ockern und ermut den Schleudervorgang einstellen.
4.1.4 Programm lauft nicht an. Prüfen, dass das Einfüllfenster gut geschlossen ist.
4.1.5 Bei jedem anderen Code. Technischen Kundendienst benachrichtigen.

4.2 Schwingungen oder Gerausche. Richtige Aufstellung überprüfen (1.1 und 1.4 dieser Gebrauchsanleitung).

4.3 Wasser in der Waschmittelschublade. Prufen, dass die Waschmittelschubblade sauber ist (3.1).

Umwelt

Beim Entwurf der waschmaschine - trockner wurde auf Umweltfreundlichkeit gechtet.

Displaykontrast. Das Display wird nach ca. 20 Minuten dunkel, um Strom zu sparen. Zur Aktivierung des Displaysirgendene Tastes drucken oder den Programmwahlerdrehen.

Schützen Sie die Umwelt. Waschmaschine - trockner immer mit der für jeder Programm empfohlen Höchstmenge beladen. Das spart Wasser und Energie. Vorwäsch vermeiden, wenn immer das möglich ist. Nicht zu viel Waschmittel verwenden. Bei Waschestücken für Personen mit empfindlicher Haut Extraspulen einsetzen.

Entsorgung elektrischer und elektronischer Geräte.

Die Geräte nicht zusammen mit dem allgemeinen aushaltsmull entsorgen. Führen Sie ihre wasch aschine - Trockner einer speziellen Entsorgungsstelle zu. Durch das Recycling von Altgeräten werden ventuelle gesundheits- und umweltschädliche Wirkun en vermieden und Energie und Rohstoffe gespart. enden Sie sich für{nahere Auskünfteitte an die rltlichen Behörden oder das Geschäft,

wo Sie die aschmaschine - Trockner erwarben.

Programmtabelle

Programme Temperatur		6 kg				8 kg
		kg mass		1	min min	kg mass	Wh 1	kWh 1
1. Baumwolle	kalt, 30°C, 40°C, 50°C, 60°C	6	0,10-1,90	49-55	90-135	8	0,20-2,40	54-61	107-133
	60°C (*)	6	0,90	49 146		8	0,99	54	177
2. Beinwäsche	kalt, 30°C, 40°C, 50°C, 60°C	3	0,10-1,00	55	74-90	4	0,15-1,20	45	79-140
3. Rflegeleicht	kalt, 30°C, 40°C	3	0,10-0,55	40	50-60	4	0,10-0,55	44	55-64
4. Volle	kalt, 30°C, 40°C	1	0,05-0,50	60	30-40	2	0,10-0,35	63	30-42
5. landwäsche	kalt	1	0,05	60	30	2	0,10	63	30
6. Spülen Extra		6	0,05	30	23	8	0,05	35	28
7. Schleudern		6	0,05	0	10	8	0,05	0	12
8. Vorwässe	60°C	6	1,45	60	130	8	1,35	59	123
9. Hemden	kalt, 30°C, 40°C	3	0,10-0,60	55	74-76	4	0,15-0,60	45	79-123
10.unkiewäsche	kalt, 30°C, 40°C	3	0,10-0,60	68	82-84	4	0,15-0,55	74	90-134
11. Trocknen sanft		1,5	1,20	26	95	3	1,5	8	100
12. Trocknen normal		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Kurzwäsche 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	kalt	1	0,05	22	15	1	0,10	25	15
15. Mlx 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Die Baumwoll-Programme 60^ für normal verschmutze Baumwollkleidung sind effi zientsten Programme im Bezug auf den Wasser- und Energieverbrauch.

HINWEISE

• Der Energieverbrauch im "ausgeschalteten Modus" und im "nicht ausgeschalteten Modus":

• Die reale Temperatur des Wassers kann von der angezeigten Temperatur für den Waschzyklus abweichen und niedriger sein.
• Die realen Verbrauchswerte in kWh, Liter und Laufzeit des Programms konnen von den angezeigten abweichen. Dies hangt von der Temperatur und dem Druck des Wassers im Versorgungsnetz ab, sowie der Raumtemperatur, in dem die Waschmaschine liegt. Dazu konnen Spanningsabweichung im Netz, kommt und Abweichungen gemäß Art und Menge der zu waschenden Kleidung und der gewährten Zusatzfunktionen.
