MANUALE UTENTE Rivo M KETTLER

Indicazioni di sicurezza 52

Servizio 52
La sua sicurezza 52

Descrizione breve 53-55

• Zona funzionale / tasti 53
• Campo di individazione / 54-55 display

Avvio veloc 56

(perfareconoscenzai)

• Attesa dell'allenamento 56
• Inizio dell'allenamento 56
  Fine dell'allenamento 56
• Modalità di riposo 56

Allenamento

• Senza direttive
  Con direttive

57-58

57

• Tempo 57
  Percorso 57
  Energia (Kjoule / kcal) 57
• Inserimento dell'età (10-99) 57
• Impostare il tono di allarme (sì / no) 57
• Sclta del polso (FA 65% /FI 75% 57
• Inserimento del polso (40-199) 57
• Attesa dell'allenamento 57
• Interruzione / fine dell'allenamento 58
  Ripresa dell'allenamento 58
• Recovery (misurazione del 58 polso di riposo)

Indicazioni generali 59

Tonalità del problema 59
Recovery 59
Calcolo del valore medio 59

• Indicazioni sulla misurazione del polso 59
  Con il clip per l'orecchio 59

Con la cintura toracica 59 Con il polso della mano 59

Difetti nel computer 59
Livelli dei fremi 59

Istruzioni per l'allenamento 59

-Allenamento costante 59
- Intensità del carico 59
Durata e frequenza 60 d'allenamento

Glossario 60

Questo segno da delleindicazioni sul glossario nelle istruzioni. In quest'ultimo viene spiegato il concetto rispettivo.

Indicazioni di sicurezza

Per la propria sicurezza osservare attentamente i seguen

ti punti:

• Per la propria sicurezza osservare attentamente i seguenti punti:
• a collocazione dell'apparecchio per l'allenamento delve avivenire su un fondo solido, adatto a quello scopo.
• Controllare che i collegamenti siano ben fissati prima della prima messa in funzione, e dopo circa 6 giorni di funzionamento.
• Per evitare ferimenti dovuti ad un carico errato o ad un sov-raccarico, l'apparecchio per l'allenamento delve essere azionato solo secondo le istruzioni.
• A causa della formazione di ruggine, è sconsigliato collocare a lungo l'apparecchio in ambienti umidi.
• Controllare regolarmente la capacité di funzionamento e lo stato regolare dell'apparecchio per l'allenamento.
• I controlli tecnici di sicurezza fanno parte degli obblighi dell'operaatore e devono essere eseguiti regolarmente e secondo le regole.
• Componenti difettosi o danneggiati devono essere sostituiti immediatamente. Utilizzare solo pezzi di ricambio originali KETTLER.
• In caso di difetti l'apparecchio non deve essere utilizzato in no alla riparazione.
• Il livello di sicurezza dell'apparecchio può essere mantenuto solo quale vengano controllati regolarmente danneggiamenti o usura.

Per la sua sicurezza:

• Prima dell'inizio dell'allenamento faccia controllare dal suo medico di famiglia, se il suo stato di salute è adatto all'allenamento con quello apparecchio. Il parere del medico deve essere la base per la struttura del suo programma d'allenamento. UnAllenamento errato oecessivo più causare danni alla salute.

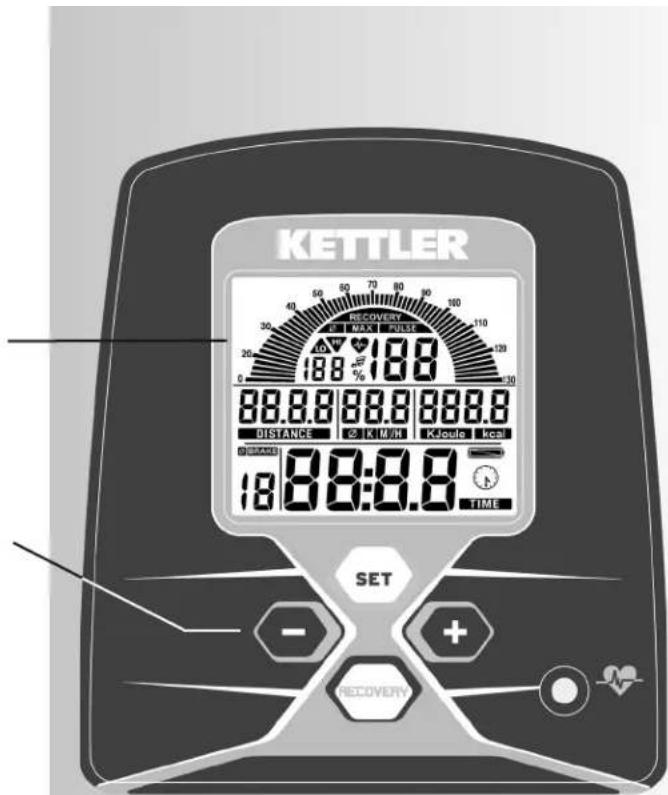

Descrizione breve

L'eletronica ha una zona funzionale con i tasti, ed un Campo

di indicazione (display) con simboli e grafica mutevoli.

Campo di individazione

Display

Campo di individazione

Display

Guida breve

Zona funzionale

I quattro tasti vengono spiegati qui di seguito.

L'applicazione esatta viene spiegata nei capitoli singoli. In queste descrizioni i nomi dei tasti funzionali vengono utilizzatianche in questo modo.

SET (premere brevamente)

Con questa funzione vengono richiamati i dati insertiti. I dati impostati vengono rilevati.

Reset (premere il tasto SET piu a lungo)

L'indicazione attuale viene cancellata per un nuovo avvio.

Meno - / piè +

Con questi tasti funzionali vengono cambiati i valori nei diversi dati inserti prima dell'allenamento

• Ipremere più a lungo > ciclo di elaborazione dei valori velocce
• tasti "più" e "meno" premuti contemporaneamente > l'insertimento dei valori passa allo stato OFF

RECOVERY

Con questo tasto funzionale viene avviata la funzione del polso di riposo.

Misurazione del polso

La misurazione del polso cui avvenire tramite 3 sorgenti:

1. il clip per l'orecchio - la spina viene insertita nella presa;
2. il polso della mano - il collegamento si trova sul lato posteriore dell'indicazione;
3. la cintura toracica (accessorio) - osservare attendamente le istruzioni locali

SET
SET

Frequenza delle pedalate (RPM)

14-130 [1/min] 1segmento = 2 [1/min]

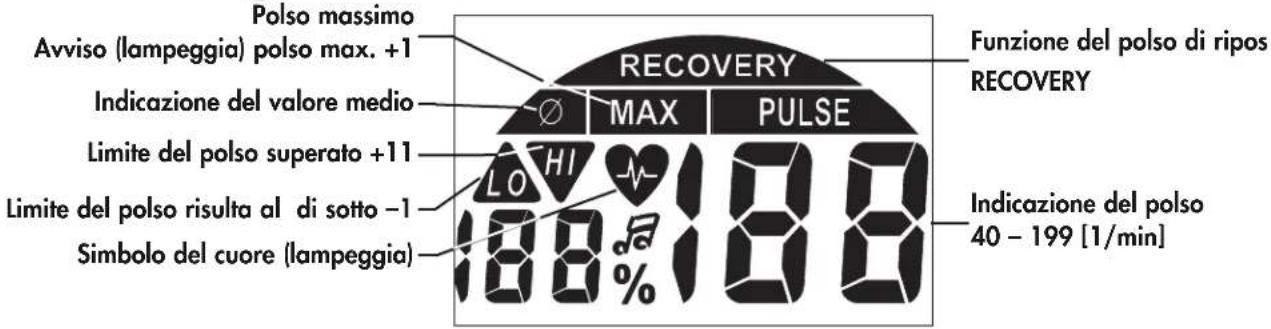

Pulso (PULSE)

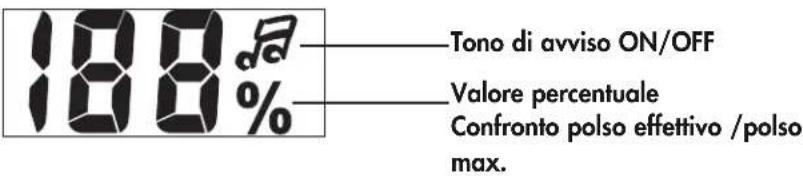

Polso in percentuale

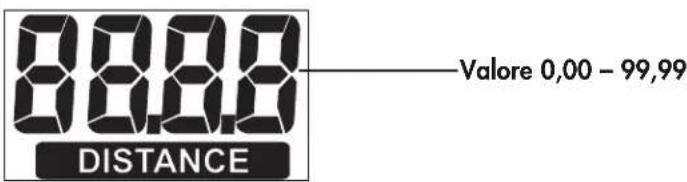

Distanza (DISTANCE)

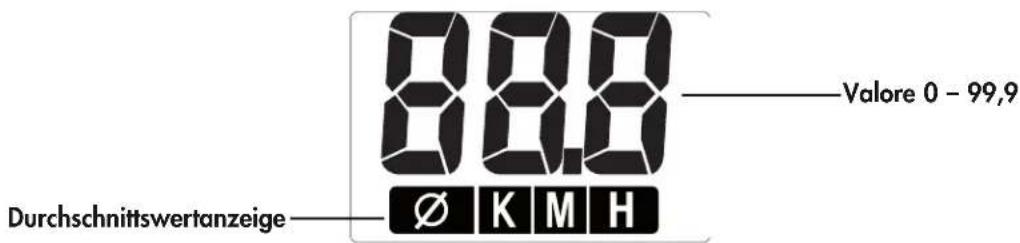

Velocità

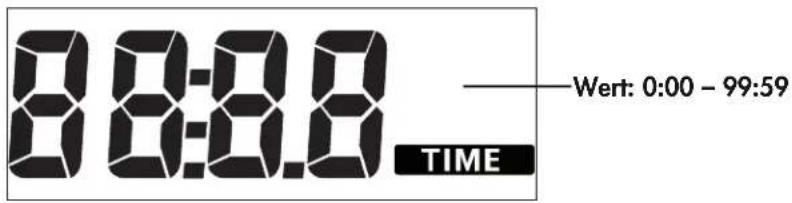

Tempo (TIME)

Livello dei freni (BRAKE)

Indicazione del valore medio

BRAKE

Livello 1-10

Carica della batteria

Simbolo dell'orologio

Tensione della batteria sufficiente per la misurazione del polso.

Tensione della batteria insufficiente per la misurazione del polso.Cambiare la batteria.

Istruzioni per l'allenamento e per l'uso

Avvio veloceperfareconoscenza

senza impostazioni particolari

prema un tasto

Indicazione

• tutti i segmenti vengono indicati brevamente. (test dei segmenti)
• i chilometri totali vengono indicati brevamente.

In seguitochio noll'indicazione "attesa dell'allenamento"

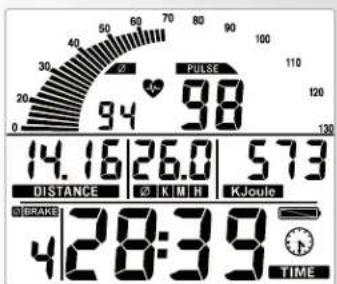

Attesa dell'allenamento

Indicazione

Tutte le zone indicano "zero", eccetto il polso (qualora attivo) ed il livello dei fremi.

Inizio dell'allenamento pedalando

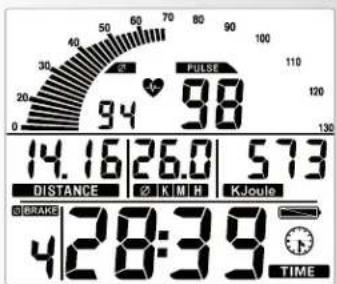

Inizio dell'allenamento

Indicazione

I segmenti dei giri dei pedali, la distance, la velocità, l'energia ed il tempo contano in modo crescente.
- Polso (qualora attivo)

Regolazione dei freni livello 1-10

• Girando verso destra il livello dei freni viene aumentoato, girando verso sinistra il livelloiene diminuito.

Interruzione o fine dell'allenamento

In caso di interruzione o fine dell'allenamento i valori medi dell'ultima unità di allenamento vengono indicati con il symbolo .

Indicazione

• Valori medi: segmenti dei giri dei pedali, velocità, livello dei freni e polso (qualora attivo)
• Valori totali: distance, energia e tempo

Modalità di riposo

4 minuti dopo la fine dell'allenamento l'apparecchio cambia nella modalità di riposo.Premendo un tasto qualsiasi, l'indicazione comincia nuovamente con il test dei segmente, l'odometro e l'atte sa dell'allenamento.

Allenamento

1. Allenamento sensa direttive

• premere un tasting qualsiasi
  e/o
  pedalare (come sotto il punto "avvio veloce")

2. Allenamento con direttive

Indicazione: "atte sa dell'allenamento"

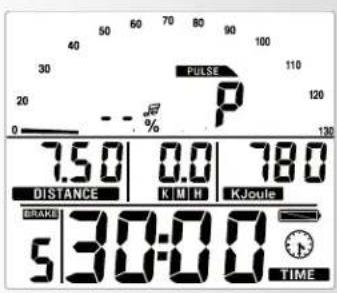

• premere "SET": Campo delle direttive Direttiva del tempo (TIME)
• Inserire i valori con il tastingo "piu" o "meno" (ad es. 30:00) Confermare con il tastingo "SET"

Indicazione: menu successivo "PERCORSO"

Direttive del percorso (DISTANCE)

• Inserire i valori con il tasto "piu" o "meno" (ad es.7,50) Confermare con il tasto "SET"

Indicazione: menu successivo "ENERGIA"

Direttiva di energia (Kjoule / kcal)

• Inserire i valori con il tasto "più" o "meno" (ad es.780) Confermare con il tasto "SET"
• Scegliere con il tastingo "piu" o "meno" l'unita Kjoule o kcal Confermare con il tastingo "SET"

Indicazione : menu successivo "inserimento dell'età"

Instrimento dell'età (AGE)

L'introduzione dell'ètà serve per il calcolo ed il controllo del polso massimo (simpolo HI, tono di avviso qualora attenuato).

• Inserire i valori con il tasto "piu" o "meno" (ad es. 50)
  Da ciò si calcula il polso massimo di 170 in base al rapporto (220 - età).
  Confermare con il tasto "SET".

Indicazione: menu successivo "tono di allarme

Tono di allarme in caso di superamento del polso massimo

• Scegliere la funzione con il tastingo "piu" o "meno". Confermare con il tastingo "SET".

Indicazione : menu successivo scelta del polso "FA 65%

Controllo del polso FA 65% FI 75%

• Scegliere con il tasto "piu" o "meno".
• Bruciatura dei grassi 65% , fitness 75% del polso massimo Confermare con il tasto "SET" (modalità delle direttive terminata)

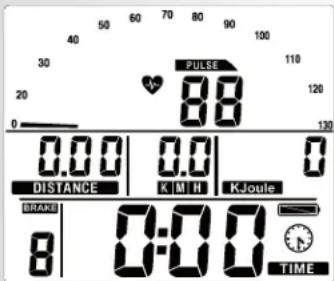

Indicazione: attesa dell'allenamento con le direttive

Oppure

L'insertimento 40 - 199 serve per la determinazione ed il controllo di un polso diallenamento independente dall'età (simpilo H, tono di avviso qualora attivato, nessun controllo del polso massimo).Per fare ciò,l'insertimento dell'etàdeve trovarsi su"OFF".

• Revocare con il tasto "più" e "meno" il controllo del polso massimo. Indicazione "AGE OFF". Confermare con il tasto "SET".

Istruzioni per l'allenamento e per l'uso

Indicazione: direttiva successiva "polso" (Pulse)

• Inserire il valore con il tasto "piu" o "meno" (ad es. 130)

Confermare con il tasto "SET" (modalità delle direttive terminata)

Indicazione: attesa dell'allenamento con le direttive

Pedalare

In caso di allenamento con direttive, viene contato in modo discendente

Osservazione:

• con il tasto "reset" le direttive vengono cancellate.

Interruzione o fine dell'allenamento

In caso di meno di 14 giri dei pedali al minuto, l'electronica riconosce un'interruzione dell'allenamento. Vengono significati i dati di allenamento raggiunti. I giri, il polso, la velocità ed il livello dei fremi vengono rappresentati come valore medio con il simbolo .

Con il tastingo "piu" o "meno" cambio nell'indicazione attua- le.

I dati dell'allenamento vengono indicati per 4 minuti.

Qualora durante quello periodo di tempo non venissero premuti i tasti e non ci si allenasse, l'electronica cambia nella modalità di riposo con l'indicazione della temperatura ambiente.

Ripresa dell'allenamento

In caso di continuazione dell'allenamento entro 4 minuti, gli ultimi valori vengono contati in modo crescente o decrescente.

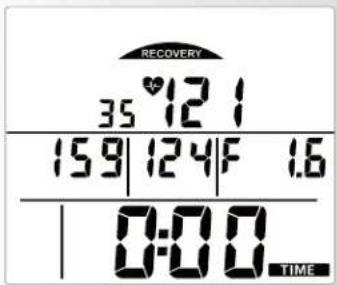

Funzione RECOVERY

Misurazione del polso di riposo

Premere il tasto "recovery" alla fine dell'allenamento Indicazione

RECOVERY

L'electronica misura il polso per 60 secondi in modulo regressivo.

Tramite il tasto "DISTANCE" viene salvato il valore del polso attuale, e tramite il tasto "KM/H" viene salvato il valore del polso dopo 60 secondi.

Oltre al "polso %", viene indicatora la differenza di entrambi i valori. Da ciò viene calculata un voto fitness (ad es. F 1.6). L'indicazione termina dopo 20 secondi.

Il tasto "RECOVERY" interrompe la funzione del polso di riposo o l'indicazione del voto fitness.

Qualora all'inizio o alla fine del regreso del tempo non venisse registrato il polso, compare il messaggio d'erreore "E".

Indicazioni generali

Tonalità del sistema

Accensione

All'accensione viene emesso un tono durante il test del segmente.

Directive

Al raggiungimento delle direttive tempo, distanza e Kjoule/kcal viene emesso un tono breve.

Superamento del polso massimo

Qualora venisse superato di un battito il polso massimo impostato, vengono emessi per il tempo 2 toni brevi.

Recovery

Calcolo del voto fitness (F):

$$ \text {v o t o} (F) = 6. 0 - \left(\frac {1 0 \times (P 1 - P 2)}{P 1}\right) ^ {2} $$

P1 polso di carico, P2 = polso di riposo

F1.0 = molto bene, F6.0 = insufficiente

Calcolo del valore medio

I calcoli del valore medio si riferisce con ad unità di allenamento trascorse fino ad un reset o ad una modalità di riposo.

Indicazioni sulla misurazione del polso

Il calcolo del polso comincia quando il cuore nell'indicazione lampeggia al dato del battito del polso.

Con il clip per l'orecchio

Il sensore del polso lavora a luce infrarossa e misura i cambiamenti dell'impermeabilità alla luce della pelle, che vengono richiamati dal battito del polso. Prima di attaccare il sensore del polso al lobo dell'orecchio, sfregare quest'simuto fortemente 10 volte per aumentare la vascolorizzazione.

Evitare impulsi di interferenza.

• Fissare accuratamente il clip dell'orecchio al lobo, e cercare il punto più favorevole per il prelevamento (il simbolo del cuore lampeggia alla interuzione).
  Non allenatevi direttamente除去l'incidenza della luce, ad esempio di luce neon, alogena, fari o luce solare.
• Escludere completeness le scosse e i movimenti del sensore dell'orecchio incluso il cavo. Attaccare il cavo tramite pinzette all'abbigliamento o anticor meglio ad una fascia per la fronte.

Osservare le istruzioni per l'uso rispettive.

Con il polso della mano

Una tensione piccolissima prodotta dalle contrazioni del cuore viene registrata tramite i sensori della mano e viene analizzata dall'elettronica.

• Cingere le superfici di contatto sempre con entrambi le mani.
• Evitare di cingere bruscamente.
• Mantenere calme le mani, ed evitare contrazioni e sfreghi sulle superfici di contatto.

Osservazione:

è possibile solo un tipo di misurazione del polso: o con il clip per l'orecchio oppure con il polso della mano o la cintura del torace. Qualora il clip per l'orecchio o il ricevitore ad inserimento non si trovasse nella presa del polso, è attivata la misura

zione del polso della mano. Qualora venisse inserto un clip per l'orecchio o un ricevitore ad inserimento nella presa del polso, la misurazione del polso della mano viene automaticamente disattivata. Non è necessario togliere la spina dei sensori del polso della mano.

Difetti nel computer di allenamento

Premere alungo il tasto SET (reset)

Indicazione dei livelli dei freni

La regolazione dei freni è suddivisa in livelli da 1 a 10. Qualora esta suddivisione dovesse essere disturbata o dovesse cancellarsi, ripristinarla come segue:

• nserire le batterie e premere il tasto "SET" sino all'effettuazione del test del segmento.
• Girare in senso contrario il volante all'impostazione minima e all'indicazione: "LO" 0% , BRAKE 0 premere il tasting "SET".
• Girare il volante in avanti all'impostazione massima e all'in-dicazione: "HI" 100% , BRAKE 10 premere il tasto "SET".

Processo terminato.

Istruzione per l'allenamento

La medicina sportiva e la scienza delAllenamento utilizzato l'ergometro ciclistico tra l'alto per controllare il funzionamento del cuore, della circolazione e delsystema di respirazione.

Se il vostro allenamento ha raggiunto gli effetti desiderati dopo alcune settimane potete verificarlo come segue:

1. Svolgete una determinata prestazione di resistenza con un minore sforzo per il cuore e una minore attività della circolazione di prima.
2. Sostenete una determinata prestazione di resistenza con uno sforzo costante per il cuore ed una attività della circolazione per un periodo più lungo.
3. Vi riprendete più velocemente di prima après un determinato sforzo pel cuore ed attività della circolazione.

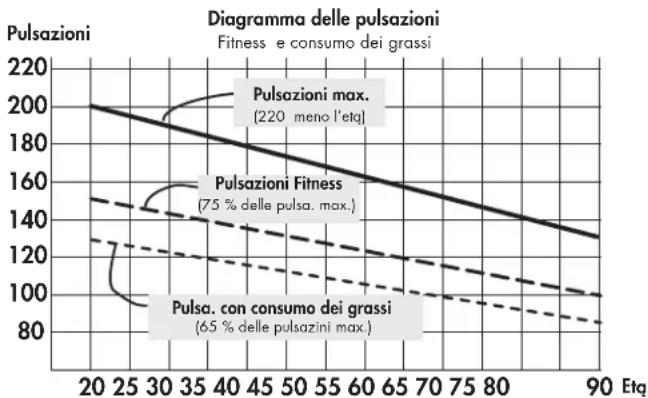

Valori di riferimento per il allenamento di resistenza

Pulsazione massima: Per uno sforzo massimo s'intende il raggiungimento del polso massimo individuale. La Frequenza cardiaca massima che si può raggiungere dipende dall'età. Qui vale la formula empirica: La Frequenza cardiaca massima al minuto corrisponde a 220 pulsazioni meno l'età.

Esembio: eta 50 anni >220 - 50 = 170 puls./min.

Intensità di carico

Polso sotto carico: L'intensità di carico ottimale si ottiene con il 65 - 75% (cfr. diagramma) del polso massimo. Questo valore varia in relazione all'ètà.

Durata e frequenza d'allenamento

Durata di un'unità d'allenamento e la sua frequenza settimana-le:

La durata e frequenza d'allenamento ottimale si ottiene se per un periodo prolongato si raggiunge il 65 - 75% dell'attività individuale del proprio cuore e circolazione.

Formula empirica:

Istruzioni per l'allenamento e per l'uso

Frequenza di allenamento Durata dell'allenamenti

ogni giorno 10 min
2-3 volte ogni settimana 20 - 30 min
1-2 volte ogni settimana 30 - 60 min

In nessun caso sono consigliabili per il principiante unità di allenamento di 30 - 60 minuti.

Ecco come dovrebbe essere programmatico l'allenamento di un principiante nelle prime settimane di allenamento.

Prima e dopo agli unità d'allenamento una ginnastica di circa 5 minuti serve per il riscaldamento ovvero per l'abbassamento di temperatura dopo gli esercizi. Tra 2 unità d'allenamento dovrebbe esserci un giorno di riposo, se nel percorso successivo scegliete unAllenamento di 20-30 minuti per 3 volte la settimana. Altrimenti non c'e nulla in contrario ad unAllenamento quotidiano.

Frequenza dell' Ampiezza dell'vanità di allenamento dell'allenamento

1. settimana

3 volte alla settimana 2 minuti di allenamento

1 minuto di pausa per la ginnastica
2 minuti di allenamento
1 minuto di pausa per la ginnastica
2 minuti di allenamento

2. settimana

3 volte alla settimana 3 minuti di allenamento

1 minuto di pausa per la ginnastica
3 minuti di allenamento
1 minuto di pausa per la ginnastica
3 minuti di allenamento

3. settimana

3 volte alla settimana 4 minuti di allenamento

1 minuto di pausa per la ginnastica
4 minutidi allenamento
1 minuto di pausa per la ginnastica
4 minut di allenamento

4. settimana

3 volte alla settimana 5 minuti di allenamento

1 minuto di pausa per la ginnastica
5 minuti di allenamento
1 minuto di pausa per la ginnastica
5 minuti di allenamento

Glossario

Età

Inserimento per il calcolo del polso massimo.

Dimensione

Unità per l'indicazione di km/h o mph, joule o kcal.

Polso bruciatura dei grassi

Valore calculato di: 65% polso massimo

Polso fitness

Valore calculato di: 75% polso massimo

Glossario

Un insieme di prove di spiegazione

Simbolo HI

Qualora comparisse il significolo "HI" il polso è troppo alto di 11 battiti. Qualora HI lampeggiasse si è superato il polso massimo. Il controllo "HI" è sempre attivo.

Simbolo LO

Qualora comparisse il symbolo "LO" il polso è troppo basso di 11 battiti. Il controllo LO è attivo, quando nell'allenamento è stato raggiunto il polso.

Polso massimo

Valore calcolo da 220 meno l'etu.

Menu

Indicazione nella quale devono essere inseriti o scelti i valori.

Polso

Rilevamento del battito del cuore al minuto

Recovery

Misurazione del polso di riposo alla fine dell'allenamento. Dal polso iniziale e finale di un minuto viene rilevata una differenza ed un voto fitness. In caso di allenamento invariato, il miglioramento di questo voto è una misura per l'augimento del fitness.

Reset

Cancellazione del contento dell'indicazione, e riavvio di quest'ultima.

Polso

Valore del polso determinato tramite l'insertimento, Questo valuee devese essere controllato.

Data Polso riposo Polso Polso ripresa Fase dicarico Tempo Percorso Consumo energetico Voto affaticamento (min.) (km) (Kcal)
