MANUALE UTENTE ICD04FX ION

Manuale Rapido di Utilizzazione (ITALIANO)

CONTENUTO DELLA CONFEZIONE:

• iCD04FX
  CAVO DI ALIMENTAZIONE

QUICK SETUP

PLAY, PAUSE & CUEelle cuffie. (NOTA: assicurarsi che il volume sia su OFF prima di inserire le cuffie per prevenire danni all'udito)

BEARBEITUNG VON CUE-PUNKTENper impostare la modalità (RETURN fa si che l'effetto si interrompa automaticamente quando la manopola si ferma - HOLD mantiene l'effetto attivo fino a quando l'interruttore non viene spostato su RETURN).

INSTALLATION DES PILESnte e riavviata, la posizione di ritorno per il back cue verrà aggiornata con但这a nuova posizione.

1. Assicurarsi che tutti gli elementi elencati sul frontespizio di quello manuale siano inclusi nella confezione.
2. PRIMADI UTILIZAREILPRODOTTLEGGEREILIBRETTO DELLEISTRUZIONIDISICUREZZA.

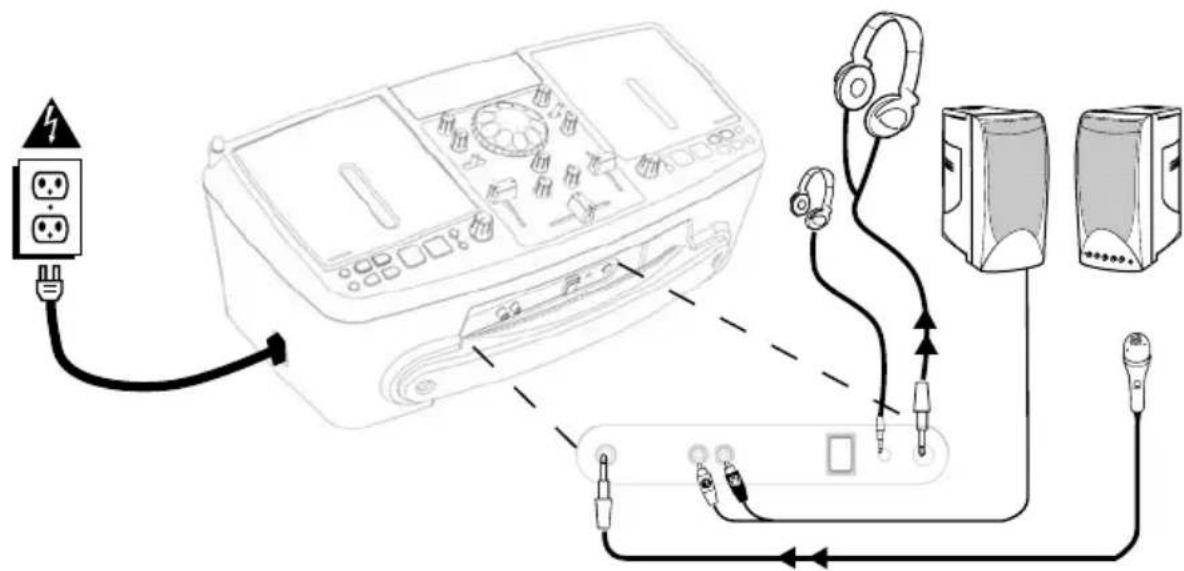

3. Esaminare attendamente lo schema di montaggio.
4. Assicurarsi che tutti i dispositiivi siano spenti e che i fader e le manopole di regolazione del volume siano su "zero"
5. Collegare il microfono (opzionale) come individato dello schema.
6. Collegare un amplificatore esterno o un home stereo come individato dello schema (opzionale)
7. Inserire tutti i dispositivi nell'alimentazione.

8. Accendere tutto nel seguente ordine:

9. iCD04FX

10. amplificatori o dispositivi di uscita
11. Al momento dello spegnimento invertire sempre esta operazione spegnendo
12. gli amplificatori o i dispositivi di uscita

13. iCD04FX

14. Recarsi sul site http://www.ion-audio.com per la registrazione del prodotto.

Ulteriori informazioni relative al prodotto possono essere trovate all'indirizzo http://www/ion-audio.com

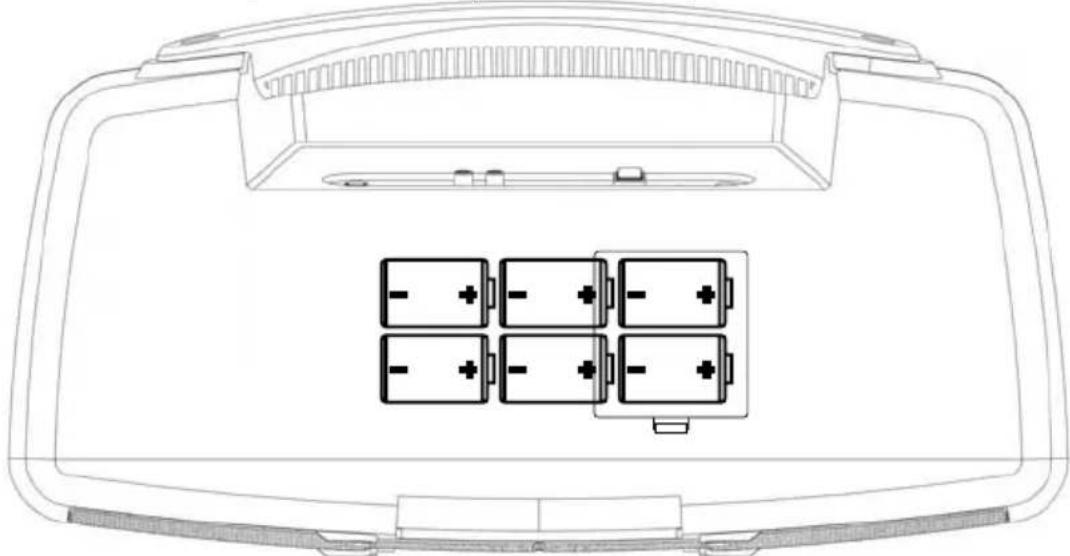

INSTALLAZIONEBATTERIE

Il prodotto può essere alimentato con 6 batterie "D" Cell. Queste vanno caricate come illustrato in precedenza e sullo sportello dello scomparto batterie.

SCOMPARTO BATTERIE: insere 6 batterie "D" "UM1" per un uso separato dall'ingresso di alimentazione c.a.

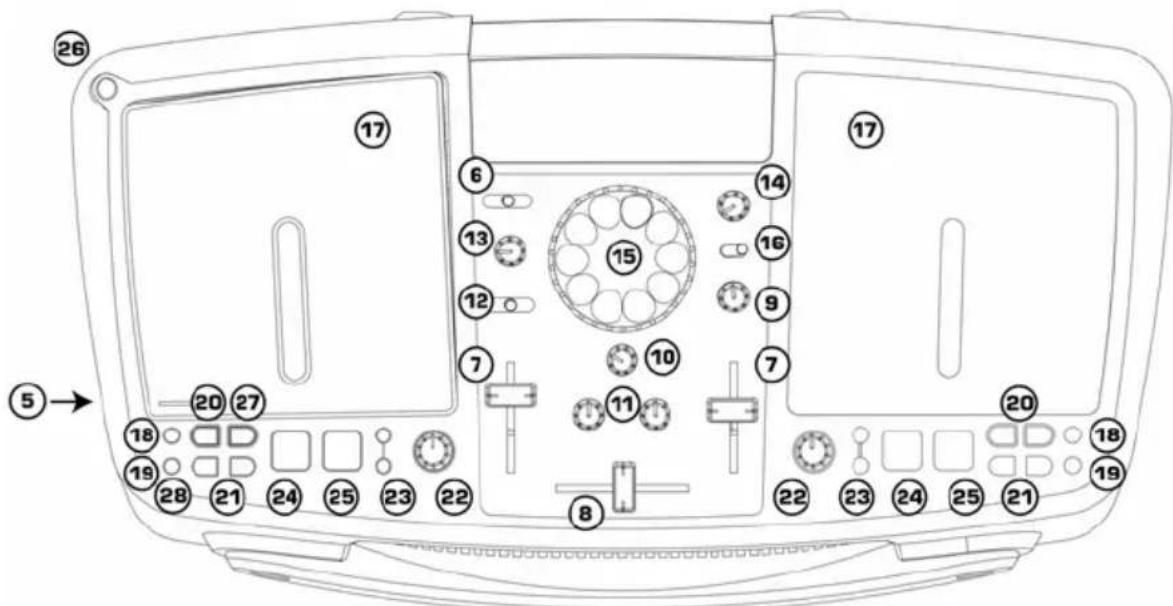

PANNELLO ANTERIORE

1. USCITA DI LINEA: esta uscita serve al collegamento di un sistema audio esterno quale unsystema di altoparlanti PA, un monitor oppure un home stereo. Quando il dispositorio ècollegato, gli altoparlanti interni verranno spenti automaticamente. Il livello del segnale diuscita stereo master è regolato dal fader master.
2. INGRESSO MIC: insere un microfono dotato di connettore da 1/4 a quello livello.
3. ALIMENTAZIONE: servirsi di quello interruttor per accendere l'apparecchio. Accenderere l'apparecchio prima di accenderere i dispositivi audio esterni, e spegnere quosti ultimi prima di spegnere l'apparecchio.
4. Jack cuffie: servono al collegamento di prese da 1/8'' o 1/4'' per l'ascolto con le cuffie.

PANNELLO LATERALE

1. INGRESSO ALIMENTAZIONE CA: quello apparecchio è inteso per l'uso con il cavo di alimentazione in dotazione. Ad alimentazione spenta, inseire innanzi tutto il cavo di alimentazione a livello dell'apparecchio, quindi collegarlo alla presa di corrente. Lasciare l'apparecchio scollegato durante l'uso a batterie.

COMANDI VOLUME/MIXER

1. SELETTORE D'INGRESSI: selezione la sorgente che verrà inviata al Channel 1 (sintonizzatore CD o FM).
2. FADER CANALE: controlling the volume di canale.

3. CROSSFADER: sfuma in maniera pulita tra i due canali d'ingresso. "Hard left" selezione il Channel 1. "Hard right" selezione il Channel 2. Quando il crossfader è centrato, entrambi I canali assegnati sono dal vivo. Serviri del crossfader per sfumare rapidamente e essere soluzione di continuità da un canale all'alto.

4. VOLUME MIC: regola il livello del microfono.

5. VOLUME MASTER: regola il livello di uscita generale.

6. STEREO EQ: regola gli acuti e i bassi dell'uscita master.
7. SELETTORE CHANNEL CUE: serve a indirizzare l'audio di canale alle cuffie.
8. VOLUME CUE (CUFFIE): regola il volume delle cuffie. (NOTA: assicurarsi che il volume sia su OFF prima di inserire le cuffie per prevenire danni all'udito)

CARATTERISTICHEEFFETTI

1. SELETTORE EFFETTI: serviri di questa manopola per selezionare l'effetto desiderato. Questi includono effetti da DJ quali lo scratching, filtri, flanger (per creare il suono di "rombo del jet"), pan, e vocoder.
2. MANOPOLA EFFETTI: servirsi di questa manopola per controllare l'effetto.
3. MODALITA MANOPOLA EFFETTI: servirsi di quello interruttorre per impostare la modalità (RETURN fa si che l'effetto si interrompa automaticamente quando la manopola si ferma - HOLD mantiene l'effetto attivo fino a quando l'interruttore non viene spostato su RETURN).

CARATTERISTICHE LETTORE CD

1. SPORTELLO CD: premere lo sportello verso il basso per caricare o rimuovere un CD. Ciacuna pressione aprira o chiuderà lo sportello.

2. TIME: commuta il display del tempo tra tempo trascorso della traccia, tempo rimanente della traccia e tempo rimanente sull'intero CD.

3. MODE: permette la riproduzione di tutte le tracce in ordine (predefinito), di una singola traccia (SINGLE) o di ripetere le tracce (REPEAT).
4. SEARCH: serve a muoversi rapidamente all'interno della musica. Quando la musica è in pausa, si può far scorrere lentamente i brani per impostare un punto cui.
5. TRACK SELECT: serve a selezionare la traccia da riproduire.
6. PITCH: è possibile modificare continuamente il pitch fino a +/-10% muovendo esta manopola. Modificando il pitch potete cancellare le sensazioni trasmemesse alla musica. Poteteanche cancellare il tempo con pitch e far combacciare il tempo di 2 canzoni.
7. PITCH BEND: sposta temporaneamente il tempo della musica.
8. CUE: premendo il tasting CUE si torna all'ultimo punto cue impostato.
9. START/PAUSE (Tasto Play/Pause) - ciascuna pressione del tasto PLAY/PAUSE avvia o interrompe la musica. Se durante la riproduzione viene premuto quello tasto per interrompere momentaneamente la musica, per riprendere la riproduzione va premuto nuovamente, e un punto cui verrà impostato a quel livello.

CARATTERISTICERADIO

1. ANTENNA: alzare e posizionare l'antenna per una buona ricezione FM.
2. SEARCH: serve a selezionare la stazione radio.
3. MODE: serve per passare da una ricezione mono a stereo. In caso di segnali bassi, la modalità mono offre una migliorie ricezione.

FUNZIONI PLAY/ PAUSE & CUE

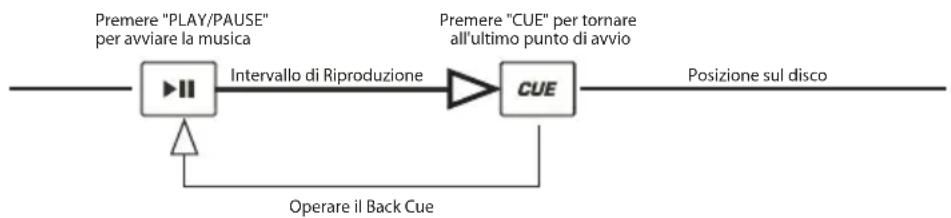

PLAY & CUE

La pressione del tasto "PLAY/PAUSE" avvia la riproduzione del disco. La pressione del tasto "CUE" imposterà il disco a livello dell'ultimo punto in cui è stato avviato. Questo è chiamato punto cue. Premendo in maniera alternata i tasti "PLAY/PAUSE" e "CUE", il disco può essere fatto tornare ad un punto cue e riproduire da qui infinite volte. Questa funzione è chiamata "back cue".

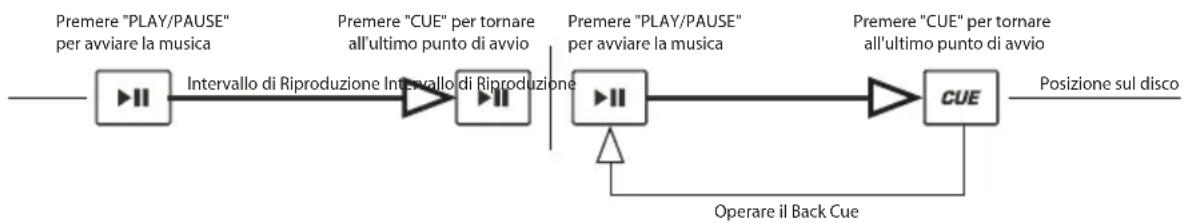

PLAY, PAUSE & CUE

Quando la riproduzione è stata interrotta momentaneamente e riavviata, la posizione di ritorno per il back cue verrà aggiornata con但这a nuova posizione.

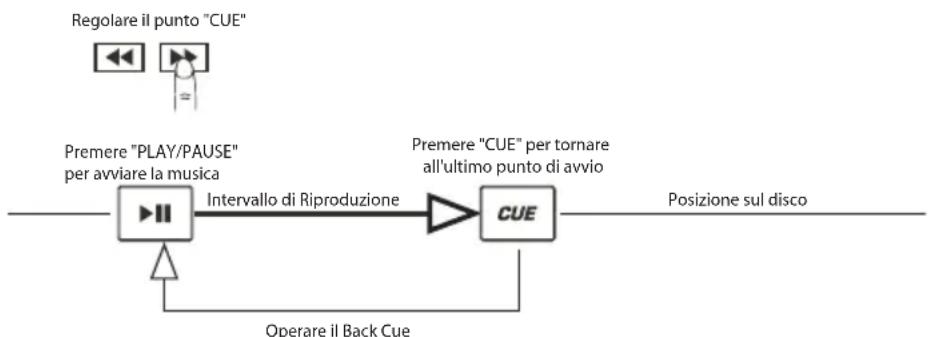

EDITING DI PUNTI CUE

Premendo il tasting a livello di un punto cue, quello verrà spostato. Illettore CD riproduurrà ripeturamente piccole partiel CD man mano che viene spostato verso la posizione desiderata. Premendo "PLAY/PAUSE" e quindi "CUE" verrà confirmato il nuovo punto cue.
