ICJ01 - Attrezzatura DJ ION - Manuale utente e istruzioni gratuiti

Marchio	ION
Modello	ICJ01
Tipo di prodotto	Console di mixaggio DJ
Alimentazione	Alimentatore CA incluso
Ingressi audio	2 ingressi phono/linea (RCA), 2 ingressi linea (RCA), 2 ingressi USB (canali 1 e 2), 1 ingresso microfono (jack 6,35 mm)
Uscite audio	Uscita principale stereo (RCA), uscita registrazione USB (livello fisso), uscita cuffia (jack 6,35 mm)
Crossfader	Attenuatore sostituibile tra i canali 1 e 2
Controlli per canale	Guadagno, selettore ingresso (phono/linea/USB), selettore pre-ascolto (CUE), attenuatore
Controlli generali	Livello microfono, livello principale, guadagno cuffia
Spia di alimentazione	LED: si accende quando la console è accesa
Messa a terra	Morsetto GND per giradischi
Cavi inclusi	Alimentatore CA
Materiali	Telaio metallico e pannelli in plastica
Sicurezza	Leggere il libretto delle istruzioni di sicurezza prima dell'uso; spegnere prima di collegare/scollegare le sorgenti
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Ricambi	Crossfader sostituibile (contattare il servizio clienti Ion)
Riparabilità	Crossfader sostituibile dall'utente; per altre riparazioni, contattare il servizio di assistenza
Utilizzo con computer	Interruttore di ingresso su USB per utilizzare gli ingressi audio USB

Domande frequenti - ICJ01 ION

Come collegare correttamente la console di mixaggio ICJ01?

Assicurarsi che tutti i dispositivi siano spenti e gli attenuatori regolati a zero. Collegare le sorgenti di ingresso (phono, linea, USB) secondo lo schema di installazione. Collegare la console all'alimentatore CA. Accendere in questo ordine: sorgenti di ingresso, poi console, poi amplificatori. Per spegnere, invertire l'ordine.

Come utilizzare l'ingresso USB della console ICJ01?

Per utilizzare l'ingresso USB, impostare il selettore di ingresso del canale corrispondente sulla posizione USB (destra). Collegare il cavo USB del computer all'ingresso USB 1 o USB 2 sul retro. Il segnale audio del computer verrà instradato al canale selezionato. L'uscita USB può anche essere utilizzata per la registrazione.

Il crossfader può essere sostituito?

Sì, il crossfader è sostituibile dall'utente. Rimuovere il pannello anteriore, svitare le viti di fissaggio e sostituirlo con un attenuatore di qualità autorizzato dal servizio clienti Ion.

Come selezionare la sorgente audio di un canale?

Utilizzare il selettore di ingresso situato sul pannello anteriore. La posizione sinistra consente di scegliere tra Phono (giradischi) o Linea (lettore CD). La posizione destra seleziona l'ingresso USB.

A cosa serve il selettore di pre-ascolto (CUE)?

Questo interruttore seleziona il segnale ascoltato nelle cuffie. A sinistra: canale 1. A destra: canale 2. Al centro: segnale dell'uscita principale (inclusi microfono e crossfader). Utilizzare il guadagno di pre-ascolto per regolare il volume delle cuffie.

Come collegare un microfono alla ICJ01?

Collegare un microfono con connettore jack 6,35 mm nella presa microfono del pannello anteriore. Regolare il livello del microfono con la manopola corrispondente. Il segnale microfono è udibile sull'uscita principale e tramite le cuffie quando il selettore CUE è al centro.

Perché utilizzare il morsetto di messa a terra (GND)?

Il morsetto GND serve a ridurre il ronzio (hum) causato dai giradischi. Collegare il filo di massa del giradischi a questa vite per eliminare i rumori parassiti.

Posso registrare dalla console ICJ01 sul mio computer?

Sì, l'uscita USB 2 (contrassegnata 'Livello uscita registrazione') invia un segnale a livello fisso al computer. Collegare un cavo USB tra la console e il computer, quindi configurare il software di registrazione per ricevere l'audio USB.

Cosa fare se il crossfader produce rumore o interruzioni?

Il crossfader è un componente soggetto a usura. Pulirlo con uno spray contatti speciale per potenziometri. Se il problema persiste, sostituirlo come indicato nel manuale. Contattare il servizio clienti Ion per un attenuatore di ricambio.

Come evitare di danneggiare gli altoparlanti o le cuffie?

Prima di collegare o scollegare le cuffie, assicurarsi che il volume delle cuffie sia al minimo. Allo stesso modo, durante l'accensione, rispettare l'ordine: sorgenti, console, amplificatori. Per spegnere, spegnere prima gli amplificatori, poi la console.

MANUALE UTENTE ICJ01 ION

1. Verificare che tutti gli elementi elencati sul frontespizio di quella guida siano inclusa nella confione.
2. PRIMAI DUTILIZZARE IL PRODOTTO LEGGERE IL LI BRETTO DELLE I STRUZIONI DI SI CUREZZA
3. Esaminare attentamente lo schema di montaggio.
4. Posizione are il mixer in maniera adeguata all'uso.

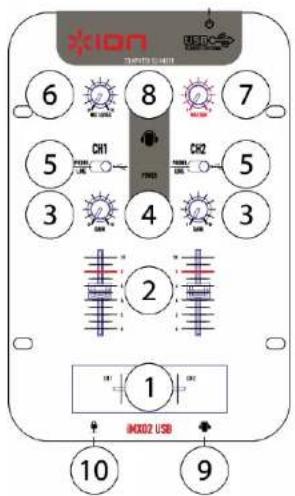

1. Crossfader sostitulble:\ esoque cursore miscela\ l'audio tra i canali 1 e 2.\ Note: Il cursore è\ sostitulble dall'utente,\ caso mai si dovesse\ usurare. Rimuovere\ semplicitamente il pannelli\ frontale e le viti che lo\ mantengono in posizione\ Sostituire il cursore con\ un ricambio autorizzato\ dal servizio clienti ION\ Audio.

2. LED di allimentazione: si illumina quando il mixer è accesso.

3. Guadagno (gain): regola il livello degli ingressi del canale. Accenderlo al massimo consentitoZAenza distorsione.
4. Cue Select: servirsi di questo interruttoro per determinare quello che viene sentito in cuffia.

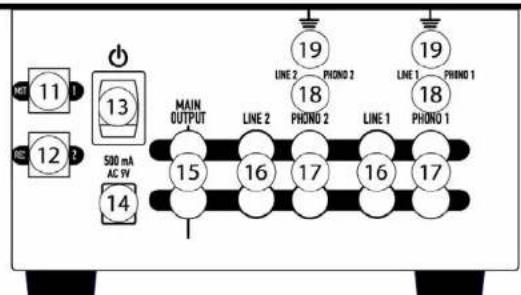

CARATTERISTICHE PANNELLO POSTERIORE

1. Ingresso USB 1/ Uscita di livello master: Anything jack USB invia l'audio dal computer al Canale 1. Questa è contemporaneamente e l'uscita master per la registrazione. Questo livello di uscita è regolato dal commando di guidagno (gain) master.

2. Ingresso USB 2/ Uscita di livello di registrazione: quello jack USB invia l'audio dal computer al Canale 2. Questo è contemporaneamente e l'uscita prefissata di registrazione per la registrazione.

innanzitutto nel mixer e quindi nella presa di corrente.

1. Uscita master (RCA): esta uscita è designata al collegamento di un amplificatore esterno quale un sistema di diffusione sonora, monitor alimentati o un impianto di home stereo. Il livello di esta uscita è regolato dalla manopola master.

2. Ingressi di linea: lettori CD, mangianastri, lettori MP3 portatili o altri dispositivi a livello di linea vanno collegati a quosti ingressii.

3. Ingressi phono: serve per il collegamento del giradischi. Solo giradischi con uscite a livello di linea possono essere collegati (la maggior parte dei giradischi sono dotati di uscite phono).

4. Interruttore PHONO/ LINEA: quello interruttorre serve per selezionare tra gli ingressi Linea e Phono di ciascun canale.
