MANUALE UTENTE IDJ ION

Manuale rapido di utilizzazione (ITALIANO)

CONTENUTO DELLA CONFEZIONE

iDJ
ALIMENTAZIONE
(2) ADATTATORI DOCKING iPod®

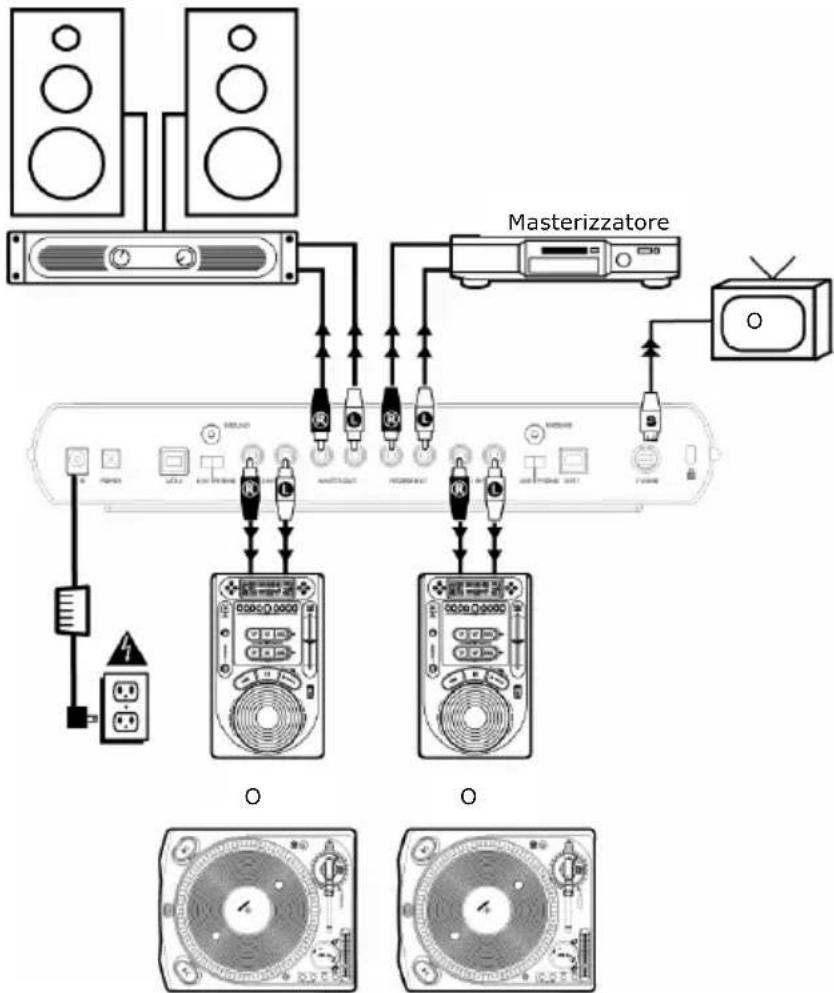

Schema rapido dei collegamenti

Guida di impostazione rapida

1. Verificare che tutti gli elementi elencati sul frontespizio di questa guida siano inclusi nella confezione.
2. PRIMA DI UTILIZZARE IL PRODOTTO LEGGERE IL LIBRETTO DELLE ISTRUZIONI DI SICUREZZA
3. Esaminare attendamente lo schema di montaggio.
4. Posizionare il mixer in maniera adeguata all'uso.
5. Assicurarsi che tutti i dispositivi siano spenti e che tutti i fader si trovino su zero.
6. Collegare tutte le sorgenti d'ingresso come indicato dello schema.
7. Collegare le uscite agli amplificatori, monitor e/o proiettori.
8. Collegare il mixer e gli altri dispositivi all'alimentazione CA.

9. Accendere tutto nel seguente ordine:

10. sorgenti di ingresso audio (iPod,lettori CD)

11. il mixer
    per ultimi, gli amplificatori, televisori, monitor, proiettori, ecc.

12. Spagnere inel seguente ordine:

13. gli amplificatori, televisori, monitor, proiettori, ecc.

14. il mixer.

15. infine, le sorgenti di ingresso audio.

16. Recarsi sul site www.ION-Audio.com per la registrazione del prodotto.

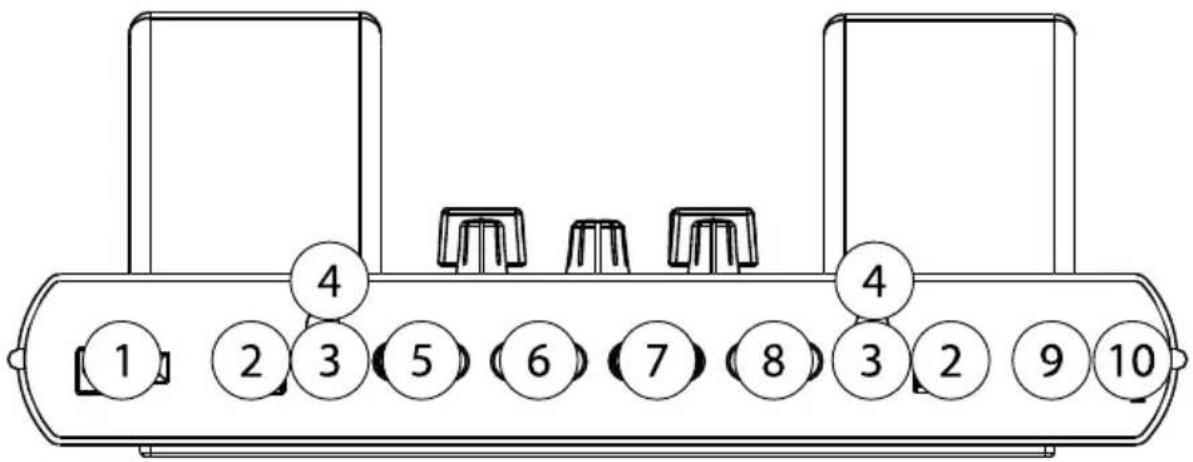

Pannello posteriore

1. Jack e interrettatore di alimentazione: serviri sempre dell'adattatore di alimentazione in dotazione con il prodotto.
2. Jack USB: ognuno dei jack USB serve per l'accesso alle informazioni del rispettivo iPod. Vedi lo schema sottostante di collegamento dati del computer.
3. Interruttore Phono/Linea: servirsi di quello interruttorre per scegliere tra un ingresso a livello di linea (unlettore CD ad esempio) o uno a livello phono quale quello di un giradischi.
4. Presa di terra: insere qui il cavo di terra di un giradischi.
5. Ingressi canale 2 RCA: quando l'interrottre PHONO/LINEA (3) è impostato su LINEA, è possibile collagenare quilettori CD, mangianastri olettori portatili MP3. I giradischi possono essere inserti a questo livello quando l'interrottre PHONO/LINEA (3) è su PHONO. Questi ingressi vengono selezionati impostando l'interrottre iPod/LINEA situato sul pannello superiore su PHONO/LINEA.
6. Uscita master RCA: collegare questa uscita allo stereo o agli altoparlanti. Il volume è regolato alla manopola Master Gain situata sul pannello superiore.
7. Uscita registrazione RCA: collegare questa uscita a qualsiasi dispositivo di registrazione quali masterizzatori, registratori o all'ingresso di linea di un computer. Questo volume non è regolato alla manopola Master Gain.
8. Ingressi RCA canale 1: quando l'interruttre PHONO/LINEA (3) è impostato su LINEA, è possibile collegare quilettori CD, mangianastri o lettori portatili MP3. I giradischi posso sono essere inserti a questo livllo quando l'interruttre PHONO/LINEA (3) è su PHONO. Questi ingressi vengono selezionati impostando l'interruttre iPOD/LINEA situato sul pannello superiore su PHONO/LINEA.
9. Uscita S-Video: collegare un cavo S-video a 4 o 7 poli da qui al vostro monitor o proiettre. Serve un iPOD compatibile che supporti video, quale l'iPOd Photo.
10. Slot di sicurezza Kensington: quello slot di sicurezza permette di fissare I'IDJ servendosi di unaserie di lucchetti per notebook Kensington e compatibili. Si raccomanda di attaccare un gancio al retro degli iPod per fissarli all'IDJ con il cavo con lucchetto compatibile.

Cavi USB esclusi

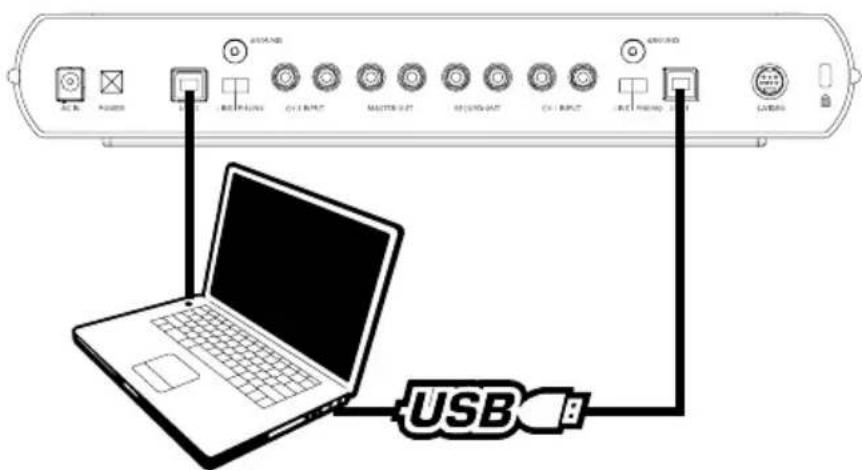

Schema di connessione dati computer

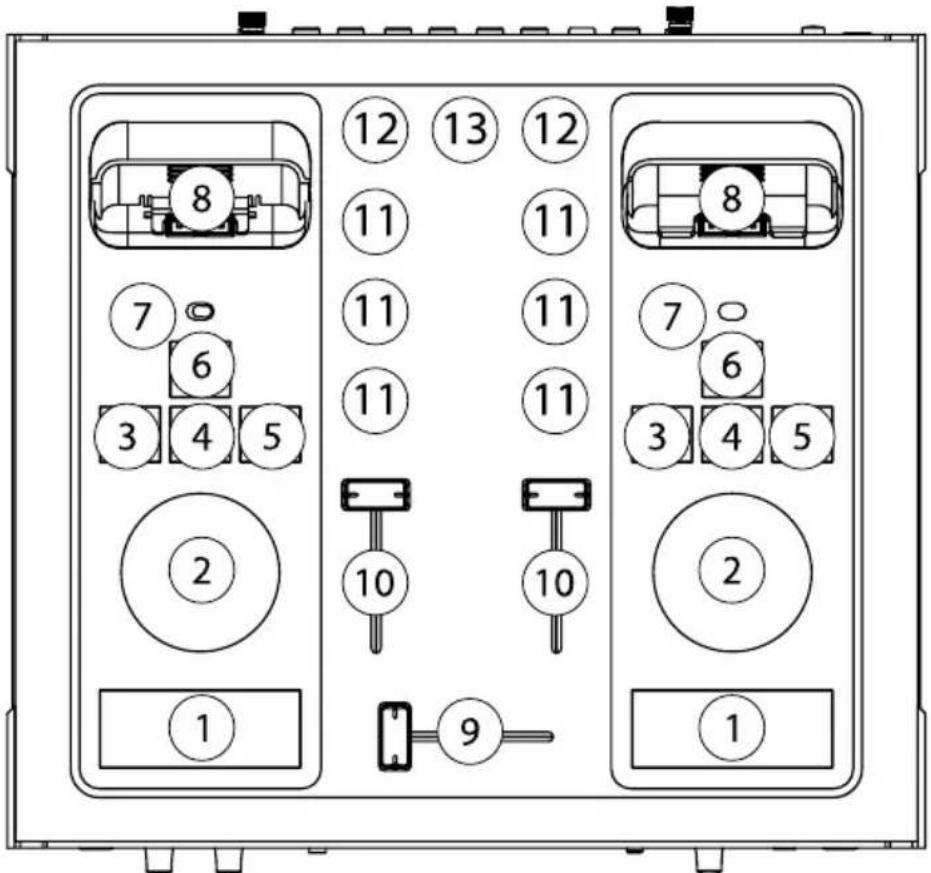

Pannello superiore

1. Play/Pause: quello tasto riproduce e interrompe momentaneamente la riproduzione di musica dall'iPod.
2. Rotella di controllo**: quello comando duplicates la funzione della rotella di controllo dell'IPod.
3. Traccia precedente:什麽 tasto selezione la traccia precedente sull'IPod.
4. Invio (Enter)*: duplicate il tasto "Enter" dell'iPod.
5. Traccia successiva: quello tasto passa alla traccia successiva dell'Pod.
6. Menu**: replica il tasto "Menu" dell'iPod.
7. Selettore d'ingressi: commuta tra le sorgenti d'ingresso convogiate al canale. Quando è impostato su "iPod", l'audio proveniente dall'iPod collegato al connettore docking (8) è convogliato al mixer. Quando è su Phono/Linea, viene convogliato al mixer l'ingresso stereo RCA proveniente dal pannello posteriore.
8. Connettore docking: collegiate qui qualiasi iPod con un connettore inferiore. L'audio, il video, e i comandi vengono comunicati tramite questa porta dall'iPod all'iDJ.

Regolare gli adattatori iPod in dotazione per adeguarli ai diversi modelli di iPod. L'adattatore presenta due positioni. Per procedere alla regolazione, tirare delicatamente l'adattatore per farlo scorrere fuori. Si noteranno due solchi (posizioni) a livello della presa di docking dell'iDJ. Ad esempio, per utilizzato un iPod Mini, l'adattatore va nel solco anteriore, nelle la posizione posteriore è individata per iPod di capacité maggiore.

1. Crossfader: Anything to do, I don't know what to do.
2. Fader di linea: regola il livello audio dei dispositivi collegati ai jack di ingresso di linea.
3. Equalizzatore a 3 bande: agli canale è dotato di un equalizzatore a tre bande per la regolazione dei livelli acuti, medi e bassi dell'audio.
4. Regolazione guadagno (gain): agli canale è dotato di una regolazione del guadagno impiegata per impostare i livelli degli ingressi delle sorgenti. Questo è molto utile quando si lavora su file MP3 in quanto sono spesso registrati a livelli di uscita.
5. Uscita master: esta manopola regola il livello di uscita master RCA dell'idJ.

**Notare che gli iPod di 3^a generatione o anteriors sono compatibili per audio, play/pause, esclta traccia. Tuttavia, gli iPod di 3^a generatione o anteriors non supportano le interfacci rotella di controllo (2), Enter (4), o Menu (6) con la connessione. Contattare Apple per maggiori informazioni riguardo i comandi supportati con iPod.

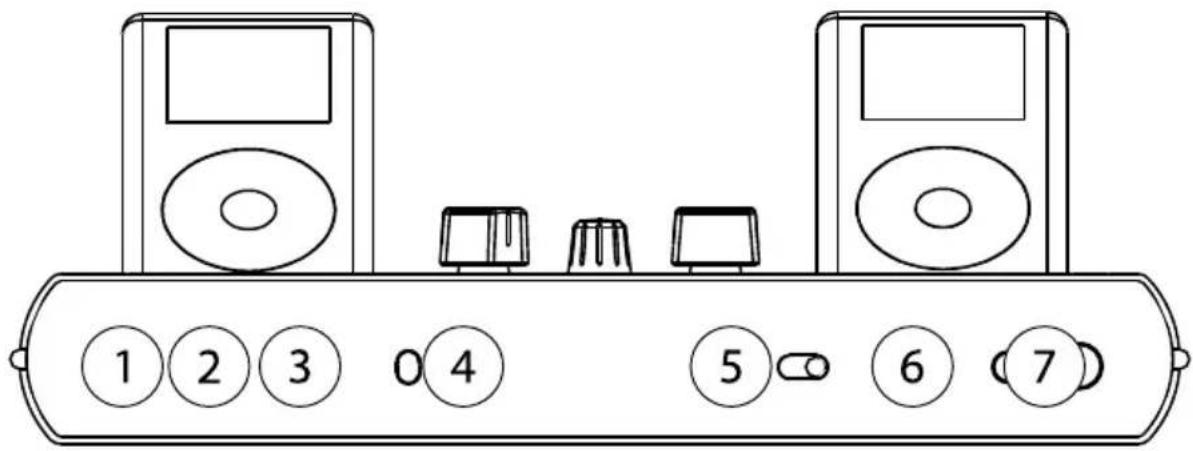

Pannello anteriore

1. Ingresso mic: ingresso microfono.
2. Mic Gain:问卷manopola regola il livello del microfono nel mixer.
3. Mic Tone: esta manopola regola il tono del microfono. Serviri di quello dato per migliorare la qualità del suono e per eliminare risposta.
4. Fader Start: su ON, spostando il crossfader a ciascun capo inizIERa a riproduire automaticamente l'IPod situato aquel capo. (L'IPod (o gli IPod) devese essere collegato tramite il connettore docking).
5. Cue (Cuffia) Mix: quello interrottore selezione l'uscita inviata alle cuffie. Selezionale Mix per sentire l'uscita master.
6. Cue (Cuffia) Gain: esta manopola regola il livello del volume in cuffia. Prima di insereire le cuffie, assicurarsi che la manopola si trovi completamente girata in senso antiorario per evitare danni all'udito.
7. Cuffie: vi sono due jack per insertire le cuffie: uno da 14 "e uno da 1/8 (mini).

Guida per la risoluzione di problemi

1. Non percepisco alcun audio.

a. Assicurarsi che il dispositivo sorgente (iPod, giradisci,lettore CD) stia suonando.
b. Assicurarsi di aver impostato I'INTERRUTTORE SELETTORE D'INGRESSI (pannello superiore #7) correttamente (iPod o Phono/Linea)
c. Spostare il Crossfader (pannello superiore #9) al centro
d. Spostare entrambi i FADER DI LINEA (pannello superiore #10) al 70% o a 3/4 verso l'alto.
e. Assicurarsi che l'interruttore CUE MIX (pannello anteriore #5) sua su MIX
f. Assicurarsi che la manopola CUE LEVEL (pannello anteriore #7) sua ad almeno il 25% del massimo.

2. Il mio iDJ non si accende.

a. Assicurarsi che sia in uso l'adattatore iDJ in dotazione e che la corrente di alimentazione sia accesa.

3. Si verificano distorsione e ritorno quando ascolto il mio giradischi.

a. Assicurarsi che l'interruttore PHONO/LINEA (pannello posteriore #3) sua su LINE.
b. Girare la manopola di regolazione gain verso il basso (in senso antiorario)

4. La musica che proviene dal dispositorio inserto nell'ingresso RCA suona molto bassa.

a. Assicurarsi che l'interruttore PHONO/LINEA sa su PHONO.
b. Girare la manopola di regolazione gain verso l'alto (in senso orario)
c. Spostare il fader verso l'alto.

5. I comandi iPod non funzionano bene.

a. Se il vostro iPod è precedente alla 4 a generatione, la funzionalità è limitata. Ulteri o informazioni si trovano nel paragrafo relativivo al pannello superiore o sul site web di Apple.

6. A casa serve il foro rotondo posto sul fondo dell'iDJ?

a. Il foro rotondoippo sul fondo dell'iDJ serve a porre l'apparecchio su un piatto di un giradischi dotato di asse.

7. L'audio è ancora presente nell'uscita di registrazione quando abbasso il volume master

a. La manopola volume master regola l'uscita master. Assicurarsi di non essere insertito a livello delle uscite di registrazione, in quanto l'uscita di registrazione è un livello costante (fader pre-master e post-linea).

8. Il mio iPod nonenta adeguatamente nella stazione di docking.

a. Regolare gli adattatori iPod in dotazione per adeguarli alle diverse dimensioni dell'iPod. L'adattatore presenta due positioni. Per procedere alla regolazione, tirare delicatamente verso l'alto l'adattatore per farlo scorrere fuori. Si noteranno due solchi (posizioni) a livello della presa di docking dell'iDJ. Ad esempio, per utilizzato un iPod Mini, l'adattatore va nel solco anteriore, nelle la posizione posteriore è individata per iPod di capacité maggiore.

9. Non ricevo video dall'iPod.

a. Assicurarsi che il vostro modello sia un iPod Photo un altre iPod compatibile con un'uscita video. Solo l'iPod di sinistra è collegato all'uscita video.
b. Assicurarsi di utilizzato il giusto tipo di cavo video. L'IDJ supporta cavi S-video a 4 e 7 poli. Supporta inoltre speciali cavi video compositi. Assicurarsi che il polo di uscita del cavo corrisponda al polo di uscita dell'IDJ.
