BEDIENUNGSANLEITUNG IDJ ION

Kurzbedienungsanleitung (DEUTSCH)

INHALT DER VERPACKUNG

iDJ
NETZTEIL
(2) iPod® DOCK ADAPTER

1. Überprüfen Sie, dass sich alle auf dem Deckblatt der Anleitung genommen Bestandteile in der Verpackung befinden.
2. LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DIESES PRODUKT VERWENDEN
3. Sehen Sie sich die Aufbauabbildung an.
4. Stellen Sie den Mixer in einer für den Betrieb geeigneten Position auf.
5. Vergewissern Sie sich, dass alle Geräte ausgeschelt sind und dass alle Fader auf "Null" stehen.
6. Schlieben Sie alle Eingangssignalquellen, wie in der Abbildung beschrieben, an.
7. Verbinden Sie die Ausgänge mit den Verständern.
8. Verbinden Sie ihren Mixer und die anderen Geräte mit dem Stromkreis.

9. Schalten Sie das System in der folgenden Reihenfolge ein:

10. Eingangsquellen (z.B. Turntables oder CD-Player)

11. Ihren Mixer
    Zuletzt, die Veränderer

12. Gehen Sie beim Ausschalten in der genau umgekehrten Reihenfolge vor:

Schalten Sie zuerst die Versteller aus
- Darauf folgend fahren Sie den Mixer herunter

1. Registrieren Sie Ihr Produkt online unter http://www.ION-Audio.com.

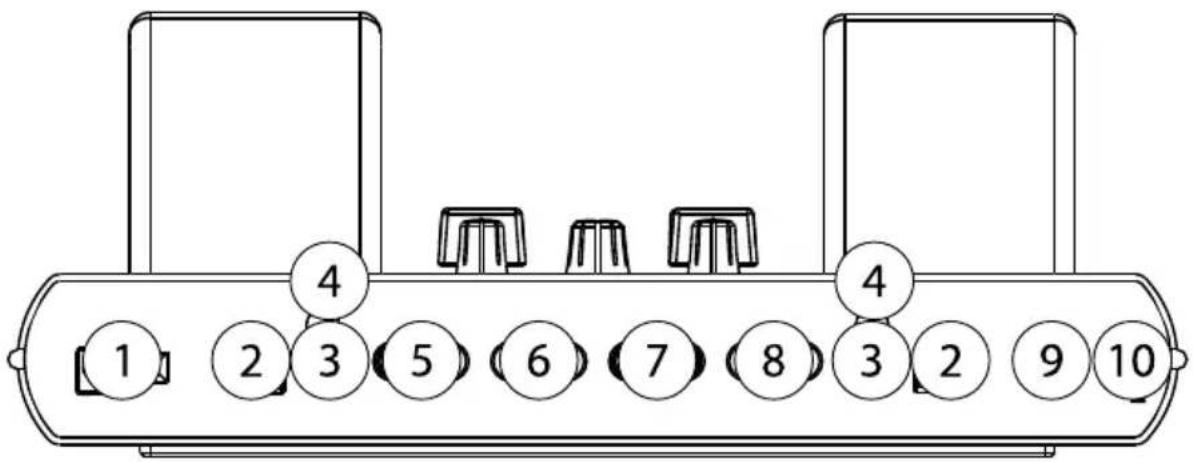

Anschlüsse der Rückseite

1. Netzbuchse und Netzschalter: Benutzen Sie zum Betrieb des Produktes ausschließlich das beigelegte Netzteil.
2. USB Anschlisse: jeder USB Port wird verwendet, um auf die Informationen des jeweiligen iPods zuzugreifen. Beachten Sie das untere Computer Aufbaudiagramm.
3. Phono/Line Schalter: Mit diesen Schalter können Sie zwischen einer Signalquelle mit Linepegelausgang (ein CD Player zum Beispiel) oder einem Schallplattenspieler, der einen Phonopegel abgibt, umschalten.
4. Masseanschluss: Befestigen Sie hier das Massekabel des Schallplattenspielers.
5. Kanal 2 RCA Eingänge: CD Player, Tape Player oder portable MP3 Player können hier angeschlossen werden, wenn der PHONO/LINE Schalter (3) auf LINE stehen. Schallplattenspieler können mit thisem Anschluss verbunden werden, wenn der PHONO/LINE Schalter (3) auf PHONO gesetzt wurde. Diese Eingänge werden dann aktiviert, nach dem iPod/LINE Schalter der Oberseite auf PHONO/LINE gestellt wurde.
6. RCA Master Ausgang: Verbinden Sie diesen Ausgang mit ihrer Stereoanlage oder mit aktiven Laufsprechen. Die Lautstärke wird mit dem Master Gain Regler der Oberseite justiert.
7. RCA Record Ausgang: SchlieBen Sie hier ein Aufnahmegerät, wie zum Beispiel einen CD Brenner, ein Kassettendeck oder den Line Eingang eines Computers an.
8. Kanal 1 RCA Eingänge: CD Player, Tape Player oder portable MP3 Player können hier angeschlossen werden, wenn der PHONO/LINE Schalter (3) auf LINE stehen. Schallplattenspieler können mit thisem Anschluss verbunden werden, wenn der PHONO/LINE Schalter (3) auf PHONO gesetzt wurde. Diese Eingänge werden dann aktiviert, nach dem iPOD/LINE Schalter der Oberseite auf PHONO/LINE gestellt wurde.
9. S-Video Ausgang: Schlieben Sie hier ein S-Video Kabel mit 4 oder 7 Pins an und führen Sie es zu Ihr dem Bildschirm oder ihren Projektor. Diese Funktion besteht einen Video-kompatiblen iPod, wie den iPod Photo.
10. Kensington © Security Anschluss: Dieser Sicherheitsanschluss ermöglich es, ihren iDJ durch ein Schloss von Kensington ® und kompatiblen Schlössern anderer Hersteller zu sichern.

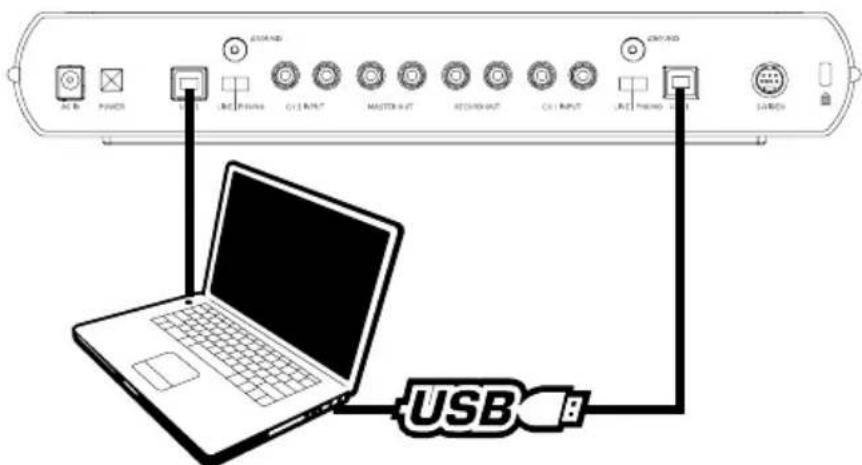

Computer Anschlussübersicht
USB Kabel nicht im Lieferumfang

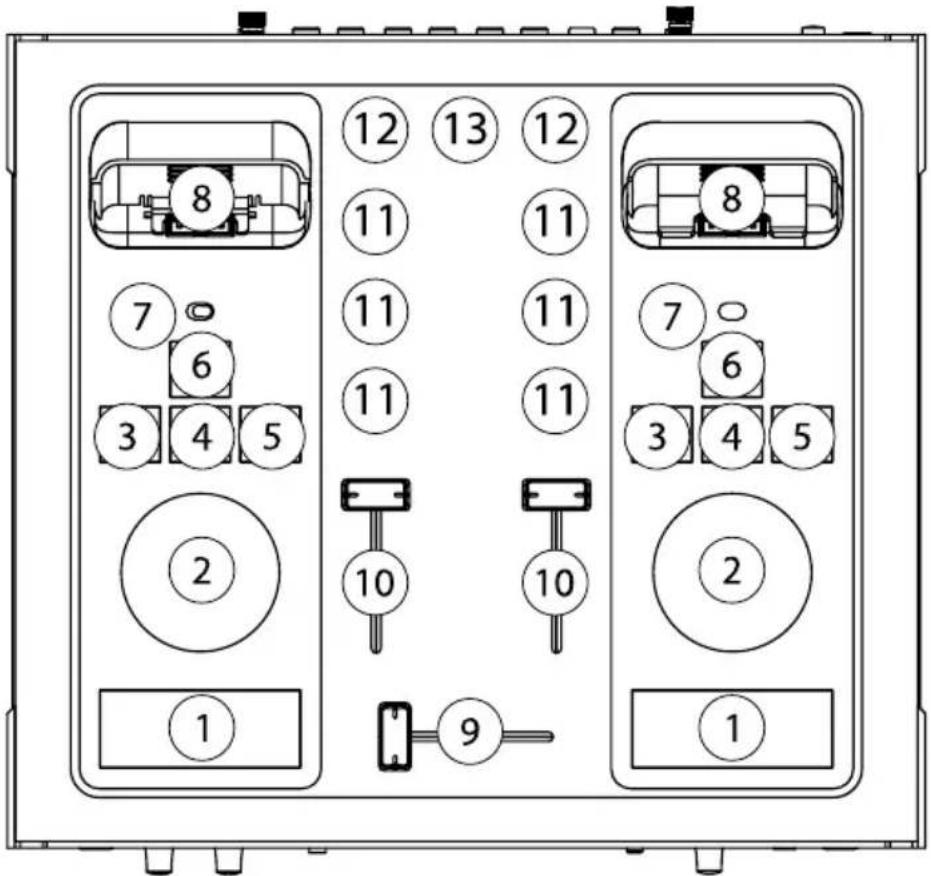

Bedienelemente der Oberseite

1. Play/Pause: Dieser Button startet und stoppt die Wiedergabe des iPods.
2. Control Rad**: Dieses Element dupliziert die Funktionseise des Click Wheels des iPods.
3. Vorheriger Track: Dieser Button wähln den vorherigen Track des iPods aus.
4. Enter**: Dieser Button dupliziert die Funktionseise des "Enter" Buttons am iPod.
5. Nächster Track: Mit diesen Button wahren Sie den{nachsten Track des iPods an.
6. Menu**: Dieser Button dupliziert die Funktionseise des "Menu" Buttons am iPod.
7. Eingangswahl: Dieser Umschalter bestimmt, welches Eingangssignal auf dem Kanal anliegt. Die Einstellung "iPod" bewirkt, dass der am Dock angeschlossene iPod (8) sein Signal in den Kanal gibt. Die Phono/Line Position spiel das RCA Stereosignal der Rückseite in den Mixer.
8. Dock Anschluss: Hier konnen Sie jeder iPod mit unterem Anschluss einschieben. Die Audio- und Videosignale und die Bedienelemente des iPods kommunizieren über diese Verbindung mit dem iDJ.

Justieren Sie mit Hilfe der beiliegenden iPod Adapter erst den Dockanschluss, damit Sie ihren iPod anschlieben konnen. Der Adapter besitzt zwei Positionen. Schieben Sie vorsichtig den Adapter hoch, um Ihr herauszuziehen. Sie werden zwei Rillen im iDJ sehen. Verwenden Sie zum Anschluss des iPod Mini den Adapter mit den vorderen Rillen und den Adapter mit den hinteren Rillen für den normalen iPod.

1. Crossfader: Thiser Fader wird zum Mixen beider Kanäle verwendet. Werde über die Oberseite die Fader Start Funktion aktiviert, kann der Crossfader die Wiedergabe der iPods automatisch starten oder stoppen.
2. Line Fader: Regelt den Signalpegel der Geräte, die mit den Line In Anschlüssen verbunden sind.
3. 3-Band Equalizer: Jeder Kanal besitz eine dreiband Klangregelung. Mit ihr konnen Sie Hohen, Mitten und Basse des Eingangssignals anpassen.
4. Gain Justierung: jeder Kanal besitzt einen Gain-Regler, um die Eingangspegel der Klangquellen anzupassen. Nutzlich ist dieser Regler vor allem bei der Arbeit mit MP3 Files, da diese oft Lautstärkeunterschiede aufweisen.
5. Master Output: Dieser Regler bestimmt die Lautstärke des Master RCA Ausgangs des iDJ.

**Beachten Sie, dass iPods der 3. Generation und ähnliche iPods kompatibel mit Audio, Play/Pause und Trackanwahl sind. Jedoch Unterstützung these iPods nicht das Control Rad(2), den Enter (4) oder den Menu (6) Button. Setzen Sie sich mit Apple zu Fragen der Unterstützung der Bedienelemente des iPods in Verbindung.

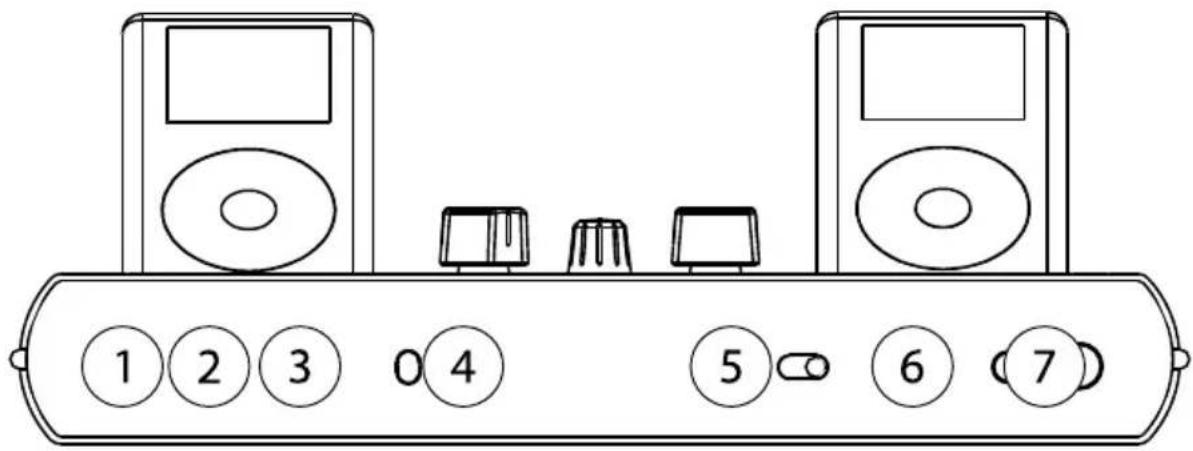

Bedienelemente der Voderseite

1. Mic Eingang: Mikrofoneingang.
2. Mic Gain: Dieser Regler justiert den Mikrofonpegel zum Mixer.
3. Mic Tone: Hiermit regeln Sie den Klang des Mikrofons. Verwenden Sieihn, um den Klang zu verbessern und um Rückkopplungen des Mikrofons zu vermeiden.
4. Fader Start: In der ON Position bewirkt diese Funktion, dass beim Bewegen des Crossfaders zu einer Seite automatisch der betreffende iPod mit der Wiedergabe beginnt. (der (die) iPod(s) mussen über den Dockanschluss mit dem iDJ verbunden sein).
5. Cue (Kopfhorer) Mix: Dieser Schalter bestimmt, welches Signal Sie im Kopfhorer horen. Wahlen Sie Mix, um das Master-Ausgangssignal zu horen.
6. Cue (Kopfhorer) Gain: Thisier Regler steuert die Kopfhorerlaufstärke. Vergewissern Sie sich, dass der Regler komplett zugedreht ist, bevor Sie einen Kopfhorer anschließen, um Schaden am Gehor zu vermeiden.
7. Kopfhörer: Es gibt zwei Buchsen, um Kopfhörer anschlieben zu konnen. Diese sind jeweils als 6,3mm- oder 3,5mm Klinkenbuchsen ausgeführrt.

Fehlerhilfe

1. Ich hore kein Audiosignal.

a. Überprüfen Sie, ob die Signalquelle wiedergibt (iPod, Schallplattenspieler, CD Player).
b. Überprüfen Sie, dass der INPUT SELECTOR SWITCH (Oberseite #7) auf die richtige Signalquelle (iPod oder Phono/Line) gesetzt ist.
c. Bewegen Sie den Crossfader (Oberseite #9) in die Mitte
d. Schieben Sie beiden LINE FADER (Oberseite #10) auf 70% des Regelwegs.
e. Überprüfen Sie, dass der CUE MIX Schalter (Vorderseite #5) auf MIX steht
f. Überprüfen Sie, ob der CUE LEVEL Regler (Vorderseite#7) auf mindestens 25% des Regelwegs stehen.

2. Mein iDJ gezehn nicht an.

a. Überprüfen Sie, ob Sie den mitgelieferten iDJ Netzadapter verwenden und der Netzschalter auf ON stehen.

3. Be der Verwendung eines Plattenspielers here ich nur Verzerrungen.

a. Schalten Sie den PHONO/LINE (Rückseite #3) auf LINE.
b. Drehen Sie den Gain Adjustment Regler herunter (nach links)

4. Die Musik, des Gerätes, welches am RCA Anschluss verbunden ist, ist sehr leise.

a. Setzen Sie den PHONO/LINE Schalter auf PHONO.
b. Drehen Sie den Gain Adjustment Regler auf (nach rechts)
c. Ziehen Sie die Kanalfader hoch.

5. Die iPod Steuerungen Funktionieren nicht richtig.

a. Es gibt Funktionseinschrankungen bei iPods, die nicht zur 4. Generation gehoren. Informieren Sie sich dazu auf der Seite, auf der wir die Oberseite des iDJs beschreiben oder im Internet unter www.apple.com.

6. Wozu ist das runde Loch am Boden meines iDJs?

a. Das Runde loch dient dazu, den iDJ auf einen Plattenteller zu stellen.

7. Aus dem Record Ausgang kommt immer noch Audio, auch nachdem ich den Master Regler heruntergedreht haben?

a. Der Master Volume Regler justiert den Master Ausgang. Der Record Ausgang führt eine konstante Lautstärke (pre-Master und post-Linefader) und wird somit über den jeweiligen Gain Poty reguliert.

8. Mein iPod passt nicht richtig in die Docking Station.

a. Justieren Sie die beiliegenden iPod Adapter, um sie verschiedene iPod Großen anzupassen. Die Adapter besitzen zwei Positionen. Schieben Sie vorsichtig den Adapter hoch, um Ihr herauszuziehen. Sie werden zwei Rillen im iDJ sehen. Verwenden Sie zum Anschluss des iPod Mini den Adapter mit den vorderen Rillen und den Adapter mit den hinteren Rillen für den normalen iPod.

9. IchbekommekeinVideosignalausmyinem iPod.

a. Überprüfen Sie, ob Sie einen iPod Photo oder einen an deren Video-fähigen iPod verwenden. Beachten Sie: Nur der linke iPod ist mit dem Videoausgang verbunden.
b. Überprüfen Sie, dass Sie das richtige Videokabel verwenden. Der iDJ unterstützen 4 and 7-Pin S-Video Kabel. Es können auch spezielle Composite Video Kabel verwendet werden. Beachten Sie dazu die Pin-Belegung des iDJ Videoausgangs.

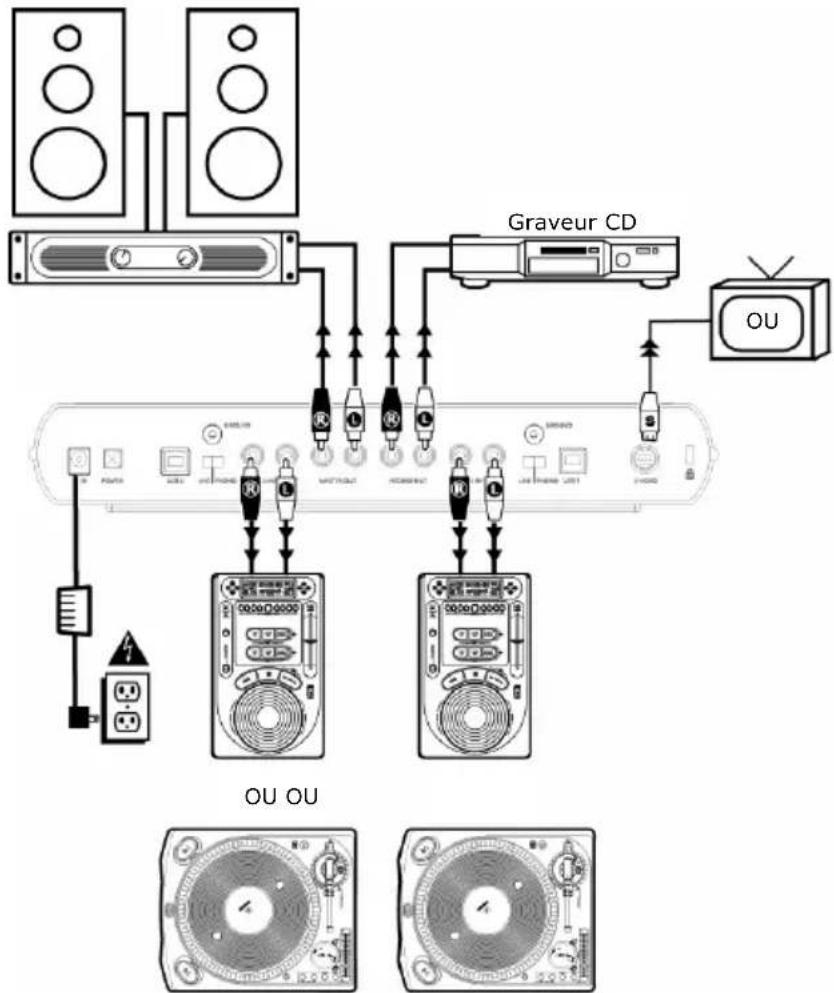

Scheme de connexion
