ICJ01 - DJ-Ausrüstung ION - Kostenlose Bedienungsanleitung

Marke	ION
Modell	ICJ01
Produkttyp	DJ-Mischpult
Stromversorgung	Netzteil im Lieferumfang
Audioeingänge	2 Phono/Line-Eingänge (RCA), 2 Line-Eingänge (RCA), 2 USB-Eingänge (Kanal 1 und 2), 1 Mikrofoneingang (6,35 mm Klinke)
Audioausgänge	Stereohauptausgang (RCA), USB-Aufnahmeausgang (fester Pegel), Kopfhörerausgang (6,35 mm Klinke)
Crossfader	Ersetzbarer Fader zwischen Kanal 1 und 2
Kanalsteuerungen	Gain, Eingangswahlschalter (Phono/Line/USB), Vorhörauswahl (CUE), Fader
Allgemeine Steuerungen	Mikrofonpegel, Hauptpegel, Kopfhörergain
Betriebsanzeige	LED: leuchtet, wenn das Mischpult eingeschaltet ist
Erdung	GND-Anschluss für Plattenspieler
Enthaltene Kabel	Netzteil
Materialien	Metallgehäuse und Kunststoffplatten
Sicherheit	Sicherheitshinweise vor Gebrauch lesen; vor dem Anschließen/Trennen der Quellen ausschalten
Wartung	Mit einem weichen, trockenen Tuch reinigen; keine scheuernden Mittel verwenden
Ersatzteile	Crossfader austauschbar (Kundendienst Ion kontaktieren)
Reparierbarkeit	Crossfader vom Benutzer austauschbar; für andere Reparaturen Kundendienst kontaktieren
Verwendung mit Computer	Eingangsschalter auf USB, um die USB-Audioeingänge zu nutzen

Häufig gestellte Fragen - ICJ01 ION

Wie schließe ich das Mischpult ICJ01 richtig an?

Stellen Sie sicher, dass alle Geräte ausgeschaltet und die Fader auf Null gestellt sind. Schließen Sie die Eingangsquellen (Phono, Line, USB) gemäß Installationsplan an. Verbinden Sie das Mischpult mit dem Netzteil. Schalten Sie in dieser Reihenfolge ein: Eingangsquellen, dann Mischpult, dann Verstärker. Zum Ausschalten die Reihenfolge umkehren.

Wie verwende ich den USB-Eingang des Mischpults ICJ01?

Um den USB-Eingang zu nutzen, stellen Sie den Eingangswahlschalter des entsprechenden Kanals auf USB (rechts). Verbinden Sie das USB-Kabel Ihres Computers mit dem USB-Eingang 1 oder USB 2 auf der Rückseite. Das Audiosignal des Computers wird zum gewählten Kanal geleitet. Der USB-Ausgang kann auch für Aufnahmen verwendet werden.

Kann der Crossfader ausgetauscht werden?

Ja, der Crossfader kann vom Benutzer ausgetauscht werden. Entfernen Sie die Frontplatte, lösen Sie die Halteschrauben und ersetzen Sie ihn durch einen zugelassenen Qualitätsfader vom Ion-Kundendienst.

Wie wähle ich die Audioquelle eines Kanals aus?

Verwenden Sie den Eingangswahlschalter auf der Frontplatte. Die linke Position wählt zwischen Phono (Plattenspieler) oder Line (CD-Player). Die rechte Position wählt den USB-Eingang.

Wozu dient der Vorhörauswahlschalter (CUE)?

Dieser Schalter wählt das Signal, das im Kopfhörer gehört wird. Links: Kanal 1. Rechts: Kanal 2. Mitte: Signal des Hauptausgangs (einschließlich Mikrofon und Crossfader). Verwenden Sie den Vorhör-Gain, um die Kopfhörerlautstärke einzustellen.

Wie schließe ich ein Mikrofon an den ICJ01 an?

Schließen Sie ein Mikrofon mit 6,35 mm Klinkenstecker an die Mikrofonbuchse auf der Frontplatte an. Stellen Sie den Mikrofonpegel mit dem entsprechenden Regler ein. Das Mikrofonsignal ist am Hauptausgang und über den Kopfhörer hörbar, wenn der CUE-Schalter in der Mitte steht.

Warum den Erdungsanschluss (GND) verwenden?

Der GND-Anschluss dient zur Reduzierung von Brummen, das von Plattenspielern verursacht wird. Verbinden Sie das Massekabel des Plattenspielers mit dieser Schraube, um Störgeräusche zu beseitigen.

Kann ich vom Mischpult ICJ01 auf meinem Computer aufnehmen?

Ja, der USB-Ausgang 2 (gekennzeichnet als 'Aufnahmepegel') sendet ein Signal mit festem Pegel an Ihren Computer. Verbinden Sie ein USB-Kabel zwischen Mischpult und Computer und konfigurieren Sie Ihre Aufnahmesoftware, um das USB-Audio zu empfangen.

Was tun, wenn der Crossfader Rauschen oder Aussetzer verursacht?

Der Crossfader ist ein Verschleißteil. Reinigen Sie ihn mit einem speziellen Kontaktspray für Potentiometer. Wenn das Problem bestehen bleibt, ersetzen Sie ihn wie in der Anleitung beschrieben. Kontaktieren Sie den Ion-Kundendienst für einen Ersatzfader.

Wie vermeide ich Schäden an Lautsprechern oder Kopfhörern?

Stellen Sie vor dem Anschließen oder Trennen eines Kopfhörers sicher, dass die Kopfhörerlautstärke auf Minimum steht. Beachten Sie beim Einschalten die Reihenfolge: Quellen, Mischpult, Verstärker. Zum Ausschalten schalten Sie zuerst die Verstärker aus, dann das Mischpult.

BEDIENUNGSANLEITUNG ICJ01 ION

AUBAUANLEITUNG (DEUTSCH)

1. Überprüfen Sie, dass sich alle auf dem Deckblatt genommen Teile in der Verpackung besteht.
   2.LESEN SIE DIE SICHERHEITSHINWEISE,BEVOR SIE DIESSESPRODUKT VERWENDEN

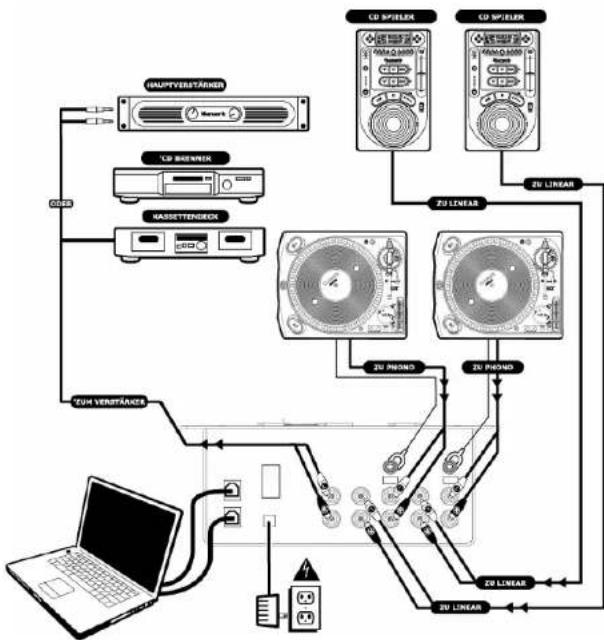

2. Sehen Sie sich die Aufbauabbildung der an.
3. Stellen Sie den Mixer in einer für den Betrieb geeigneten Position auf.
4. Vergewisern Sie sich, dass alle Geräte ausgeschaltet sind und dass alle Fader zugezogen sind.
5. Schließen Sie alle Stereosignalquellen, wie in der Abbildung beschrieben, an.
6. Verbinden Sie die Stereausgangene mit den Verständern, Tape Decks, und/oder Signalquellen.
7. Verbinden Sie ihren Mixer und die anderen Geräte mit dem Stromkreis.
8. Schalten Sie das System in der folgenden Reihenfolge ein:
9. Eingangsquellen (Z.B. Turntables oder CD-Player)
10. Ihren Mixer
    Zuletzt, die Verstärker
11. Gehen Sie beim Ausschalten in der genau umgekehrten Reihenfolge vor:

Schalten Sie zuerst die Versteller aus

Darauf folgend fahren Sie den Mixer herunter

1. Registrieren Sie Ihr Produkt online unter http://www.ion-audio.com.

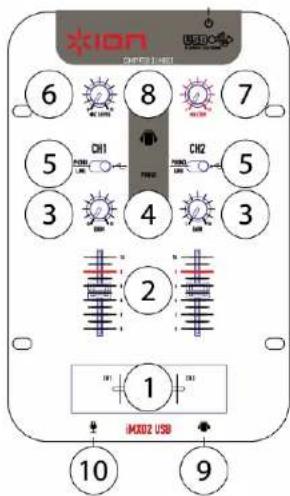

BEDIENELEMENTE DER VORDERSEITE

1. Austauschbarer

Crossfader: Dieser Fader blendet zwischen den Kanälen 1 und 2 über.
Achtung: Dieser Fader kann durch den Anwender ausgewechseit werden, falls er nicht mehr richtig Funktioniert. Nehmen Sie einfach die Abdeckung ab und entfern den Sie die Schrauben, die den Fader in Position halten.
Ersetzen Sie den Fader durch einen kompatiblen Fader, den Sie bei ihrem ION Audio Handler erhalten.

1. Power LED: Zeigt die Betriebsbereitschaft des Mixers an.

Schaden am Kopfhorer

oder Ihrem Gehor

vermieden werden.

1. Mikrofoneingang:

Verbinden Sie Mikrofon

mit einem 6,3mm

Klinkenkabel An diesen

Anschluss.

Schalten Sie den Mixer an, bevor Sie den Verständner einschalten und fahren sie erst diese herunter, bevor Sie den Mixer ausschalten.

1. Netzanschluss: Ihrer Mixer liegt ein passendes Netzteil bei. Schlieben Sie es zuerst bei ausgeschaltelem Zustand an den Mixer an, bevor Sie es mit der Steckdose verbinden.
   15.Summenausgang (RCA): Uber diesen Ausgang verbinden Sie den Mixer mit externen Verständern (z.B. PA System, aktive Monitore oder HiFi Anlage.) Die Lautstärke justieren Sie mit dem Master Regler.
2. Line Eingänge: CD Player, Kassettendecks, portable MP3 Player oder andere Geräte mit Linepegel sollen an diese Eingänge angeschlossen werden.
3. Phono Eingänge: Dieser
   Eingang dient zum
   Anschluss Ihres
   Plattenspieler. Sie
   sollten nur die
   Plattenspieler anschließen
   die einen Phono-Pegel
   ausgeben (wie die
   meisten Plattenspieler).
4. PHONO/ LINE Schalter: Hiermit wahren Sie für jeder Kanal die Line- und Phono Eingänge aus.
5. GND: Dieser Schraubanschluss dient dazu, das Massekapabel des Plattenspielers sich anzuschlieben.
   Achtung: Wir empfehlen den Mixer ausschalten, um Klangquellen anihn anzuschleben oder abzuziehen. Blite beachten
