IPA76C BL - Stazione di aggancio ION - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione di ricarica per dispositivi Apple
Marca	ION
Modello	IPA76C BL
Dimensioni (L x l x h)	20 x 15 x 10 cm
Peso	0,5 kg
Colore	Nero
Materiale	Plastica
Alimentazione	Adattatore di rete 5V / 2A
Connettori	Connettore dock a 30 pin, ingresso ausiliario 3,5 mm
Compatibilità	iPhone 5/5s/5c, iPod Touch 5a generazione, iPod Nano 7a generazione
Funzioni principali	Ricarica del dispositivo, riproduzione audio, sveglia
Potenza di uscita audio	2 x 5 W
Indicatori LED	Indicatore di carica e standby
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare liquidi o prodotti abrasivi.
Sicurezza	Non esporre all'umidità, non aprire il contenitore, scollegare in caso di temporale
Ricambi e riparabilità	Adattatore di rete disponibile separatamente. Riparazione consigliata da un professionista.
Accessori inclusi	Adattatore di rete, cavo ausiliario 3,5 mm
Garanzia	1 anno
Produttore	ION Audio
Paese di origine	Cina

Domande frequenti - IPA76C BL ION

Come collegare il mio iPhone alla stazione di ricarica?

Posiziona il tuo iPhone sul connettore dock a 30 pin situato sulla parte superiore della stazione. Assicurati che il dispositivo sia allineato correttamente. La stazione inizierà a caricare automaticamente e riprodurrà l'audio attraverso i suoi altoparlanti.

Perché il mio dispositivo non si carica?

Controlla che l'adattatore di rete sia collegato correttamente e che l'indicatore LED sia acceso. Assicurati che il connettore dock sia pulito e che il tuo dispositivo sia compatibile. Se il problema persiste, prova con un altro cavo di alimentazione.

Posso utilizzare un altro adattatore di rete?

Si consiglia di utilizzare solo l'adattatore fornito (5V/2A). L'uso di un adattatore non conforme può danneggiare la stazione o il tuo dispositivo. Se hai perso l'originale, ordina il modello specifico ION.

Cosa fare se il suono è debole o distorto?

Aumenta il volume del tuo dispositivo o della stazione. Controlla che gli altoparlanti non siano ostruiti. Prova a pulire il connettore dock con un panno asciutto. Utilizza un altro dispositivo per testare la stazione.

Come pulire la stazione di ricarica?

Scollega la stazione prima della pulizia. Usa un panno morbido e asciutto per pulire la superficie. Non utilizzare mai liquidi, aerosol o prodotti abrasivi che potrebbero danneggiare i componenti elettronici.

È compatibile con l'iPhone SE (1a generazione)?

L'iPhone SE ha un connettore Lightning, mentre questa stazione utilizza un connettore a 30 pin. Quindi non è direttamente compatibile. Puoi utilizzare un adattatore da Lightning a 30 pin (non incluso), ma la compatibilità non è garantita.

La stazione di ricarica funziona senza alimentazione esterna?

No, la stazione richiede un'alimentazione di rete tramite l'adattatore fornito. Senza alimentazione, non può caricare i tuoi dispositivi né riprodurre audio. Collega sempre l'adattatore prima dell'uso.

Come regolare il volume?

Il volume si regola direttamente sul tuo dispositivo collegato. Alcuni modelli di stazioni ION hanno un pulsante fisico del volume, ma sul IPA76C BL il controllo avviene tramite il dispositivo sorgente.

C'è una garanzia su questo prodotto?

Sì, la stazione di ricarica ION IPA76C BL è garantita 1 anno contro i difetti di fabbricazione. Conserva la prova d'acquisto. Per qualsiasi reclamo, contatta il servizio post-vendita ION.

Dove posso scaricare il manuale d'uso?

Il manuale è disponibile gratuitamente sul nostro sito notice-facile.com. Vai alla pagina del dispositivo e clicca su 'Scarica' per ottenere il PDF. Puoi anche richiedere una traduzione via email.

MANUALE UTENTE IPA76C BL ION

Guida rapida (Italiano)

Introduzione

1. Assicurarsi che tutti gli elementi elencati nel paragrafo “Contenuti della confezione” siano contenuti nella confezione stessa.
2. LEGGERE ATTENTAMENTE IL LIBRETTO DI SICUREZZA E GARANZIA PRIMA DI UTILIZZARE IL PRODOTTO.
3. PER GARANTIRE LA MASSIMA DURATA DELLA BATTERIA, ASSICURARSI DI AVERLA CARICATA COMPLETAMENTE PRIMA DEL PRIMO UTILIZZO.
4. Studiare lo schema dei collegamenti.
5. Assicurarsi che il Volume Master del Block Rocker sia su zero.
6. Collegare i dispositivi.
7. Alzare il volume fino al livello desiderato.
8. Una volta finito di utilizzare il Block Rocker, riportare il Volume Master a zero.

Contenuti della confezione

Block Rocker

Microfono con cavo

Cavo da 3,5mm (1/8") a 3,5mm (1/8")

Cavo di alimentazione (standard IEC)

Guida rapida

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina ionaudio.com.

Configurazione rapida

Batterie ricaricabili

Le batterie ricaricabili al piombo-acido sono dello stesso tipo di quelle utilizzate nelle automobili. Come nel caso della batteria dell'automobile, il modo in cui si utilizza la batteria ha un notevole impatto sulla sua durata. Con un utilizzo adeguato, una batteria al piombo-acido può durare per anni. Ecco alcune raccomandazioni per garantire la massima durata dalla batteria interna:

Utilizzo generico

Caricare a fondo il prodotto prima dell'uso.

Caricare a fondo il prodotto prima di riporlo.

Come riporre l'apparecchio

Per la massima longevità del prodotto, evitare di riporlo a temperature eccessivamente elevate (superiori a 90°F/32°C) o eccessivamente fredde (meno di 32°F/0°C).

L'impianto audio può essere lasciato collegato. Così facendo la batteria non si sovraccarica.

Se si lascia il livello della batteria basso e non la si ricarica per 6 mesi, potrebbe perdere capacità in via permanente.

Riparazioni

Se la batteria non si carica, verificare le condizioni del fusibile presso l'ingresso del cavo di alimentazione. Se il fusibile non è intatto, sostituirlo.

La batteria può a sua volta essere sostituita (maggiori dettagli al paragrafo Specifiche Tecniche).

Per informazioni in merito a Garanzia e parti di ricambio, contattare il dipartimento parti di ricambio alla pagina ionaudio.com.

Come eliminare l'apparecchio

Recarsi con l'apparecchio presso un centro di riciclaggio oppure eliminarlo in conformità con le normative locali.

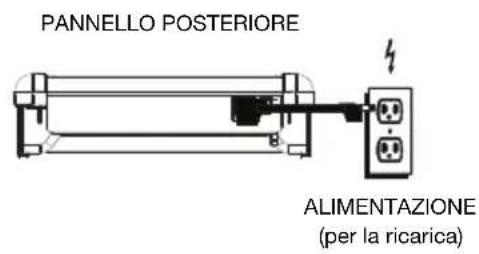

Schema dei collegamenti

Elementi non elencati sotto Contenuti della confezione sono venduti separatamente.

Caratteristiche

1. Ingresso microfono con controllo del volume (1/4"): questo ingresso mono accetta ingressi da 1/4" quali un microfono, una chitarra o un altro strumento musicale.
2. Ingresso ausiliario: questo ingresso stereo da 3,5mm (1/8") può essere utilizzato per collegare un lettore CD o altre fonti audio.
3. Tasto Bluetooth: premere questo tasto per entrare in modalità di collegamento. Per interrompere il collegamento di un dispositivo Bluetooth, tenere premuto questo tasto per 3 secondi.
4. Tasto Link: premere questo tasto su entrambi gli altoparlanti per collegare due Block Rocker.
5. Icona Bluetooth: l'icona Bluetooth non è accesa quando il Block Rocker viene acceso la prima volta (a meno che quest'ultimo non fosse accoppiato in precedenza con un dispositivo). Quando un dispositivo è collegato al Block Rocker, l'icona Bluetooth è illuminata in maniera fissa. In modalità di collegamento, l'icona Bluetooth lampeggia.
6. Icona Link: l'icona Link non è accesa quando il Block Rocker viene acceso la prima volta (a meno che quest'ultimo non fosse collegato in precedenza a un altro Block Rocker). Quando collegato, l'icona Link rimane accesa in maniera fissa. Durante il collegamento, lampeggia. Questa operazione può richiedere fino a 1 minuto.

7. Comando volume Master: questo comando regola il volume principale di mix dell'altoparlante, che comprende l'ingresso microfono, l'ingresso ausiliario (aux), il sintonizzatore e l'audio di un dispositivo Bluetooth collegato.

8. Preset AM/FM: consente di memorizzare la stazione radio preferita e si sintonizza rapidamente su una stazione radio predefinita. Sono presenti 6 posizioni numeriche per stazioni AM e 6 posizioni per stazioni FM. Per aggiungere un preset:

A. Selezionare la banda AM o FM e quindi servirsi dei tasti del sintonizzatore Tuner per selezionare la stazione radio desiderata. B. Tenere premuto un tasto numerico preset per assegnare la stazione corrente a tale numero di preset. A display compare “SAVE” per mostrare che la stazione è stata salvata. Per utilizzare un preset aggiunto, selezionare leggermente un numero di preset una volta per recarsi alla stazione radio memorizzata.

1. Selettore radio: questo interruttore imposta il sintonizzatore su AM o FM o spegne la radio.

2. Display: mostra la stazione radio corrente, lo stato della batteria, lo stato del Bluetooth e quello del collegamento.

3. Indicatori di carica: quando il cavo di alimentazione è collegato, il movimento del segmento superiore della batteria a livello dell'indicatore di carica mostra che la batteria si sta caricando. Una volta completata la ricarica, tutti i segmenti della batteria saranno accesi senza lampeggiare. Quando il cavo di alimentazione è scollegato, i segmenti della batteria mostrano il livello di carica.

4. Icona a fulmine: l'icona a fulmine si illumina quando il cavo di alimentazione IEC è collegato a una presa a parete. L'icona a fulmine lampeggia lentamente a display quando l'apparecchio è collegato all'alimentazione CA ed è spento. Se l'apparecchio è acceso e collegato all'alimentazione CA, l'icona a fulmine rimane fissa.

5. Tasti Tune/Track (sintonia/traccia): toccare questi tasti per sintonizzare una stazione radio o per passare alla traccia precedente/successiva su un dispositivo Bluetooth collegato. Per effettuare la "scansione" (passare alla stazione disponibile successiva), tenere premuto uno di questi tasti per alcuni secondi fino a quando non inizia a cercare una stazione. L'apparecchio ricorderà l'ultima stazione selezionata e ripartirà da tale stazione in caso di spegnimento e riaccensione.

6. Play/Pause: premere questo tasto per riprodurre o mettere in pausa una traccia da un dispositivo Bluetooth collegato.

7. Porte di carica USB: collegare a questo livello il cavo di ricarica del dispositivo per ricaricarlo. La carica tramite USB funziona unicamente quando l'apparecchio è acceso. Ciascuna porta USB è da 5V, 1A. Nota bene: per caricare smartphone e tablet più in fretta, mettere lo schermo del dispositivo in stand-by.

8. Antenna: regolare questa antenna FM per ottenere la migliore ricezione radio. Piegare l'antenna quando non si utilizza la radio e quando si sposta l'apparecchio.

9. NFC (comunicazione in prossimità): toccare e tenere brevemente premuto il dispositivo abilitato contro il logo NFC per collegare il dispositivo.

10. Ingresso cavo di alimentazione (IEC): per caricare l'apparecchio, inserire a questo livello il cavo di alimentazione in dotazione. Il Block Rocker può essere utilizzato con il cavo di alimentazione caricando contemporaneamente le batterie. L'indicatore di carica a fulmine si illumina quando il cavo di alimentazione è collegato.

11. Interruttore ON/OFF (accensione/spegnimento): accende o spegne il Block Rocker. Va notato che quando il Block Rocker è collegato ad una fonte di alimentazione, non deve essere necessariamente acceso per caricare la batteria.

Allineamento di un dispositivo Bluetooth

1. Accendere il dispositivo Bluetooth.

2. Accendere il Block Rocker. Se in precedenza è stato collegato a un altro dispositivo Bluetooth, il Block Rocker vi si ricollegherà. Per annullare il collegamento, se l'icona Bluetooth è accesa in maniera fissa, premere e rilasciare il tasto Bluetooth.

3. Premere e rilasciare il tasto Bluetooth per avviare il collegamento del dispositivo. L'icona Bluetooth inizia a lampeggiare.

4. Navigare nella schermata di configurazione del dispositivo Bluetooth, trovare “Block Rocker” e collegarlo. Nota bene: se il dispositivo Bluetooth richiede un codice, digitare ‘0000’.

5. Per annullare il collegamento, quando l'icona Bluetooth è accesa in maniera fissa, premere e rilasciare il tasto Bluetooth. Se l'icona Blutooth è lampeggiante, tenere premuto il tasto Bluetooth per 3 secondi per annullare la modalità di collegamento.

6. Per collegarlo ad un altro dispositivo Bluetooth, ripetere i passaggi 3-4.

Nota bene: la portata massima si ottiene servendosi di dispositivi dotati di Bluetooth 4.0 o superiore.

Accoppiamento di un dispositivo Bluetooth servendosi dell'NFC

L'NFC (comunicazione in prossimità) consente lo scambio di dati tra dispositivi, come nell'accoppiamento, mettendoli delicatamente insieme. Verificare nel manuale del proprio dispositivo se questa funzione è supportata.

Per utilizzare l'NFC per l'accoppiamento con il Block Rocker:

1. Per utilizzare l'NFC, il dispositivo deve essere acceso e sbloccato.
2. Entrare nel menu Settings del dispositivo e verificare che NFC sia acceso (On) (questo passaggio andrà effettuato una sola volta).
3. Accendere il Block Rocker.
4. Premere e rilasciare il tasto Bluetooth sul Block Rocker (solo necessario la prima volta durante il collegamento NFC con il dispositivo).
5. Toccare e mantenere brevemente il dispositivo contro il logo NFC.
6. Seguire le istruzioni di accoppiamento che compaiono sul telefono. Se viene richiesta una password, digitare '0000'.
7. Spingere delicatamente il dispositivo contro il logo NFC situato sul pannello superiore del Block Rocker.

Funzione di collegamento Link

Per collegare due Block Rocker:

1. Accendere ciascun Block Rocker. Assicurarsi che su entrambi gli apparecchi compaia "Block Rocker iPA76C" sul pannello posteriore e che entrambi presentino il tasto Link su quello anteriore.
2. Se necessario, scollegare i precedenti collegamenti Bluetooth tenendo premuto il tasto Bluetooth per 3 secondi.
3. Tenere premuto e rilasciare il tasto Link su ciascun Block Rocker. L'icona Link lampeggia e di sente un "bip". Il collegamento può richiedere un minuto o più. Quando i Block Rocker sono collegati, l'icona Link sarà accesa in maniera fissa in entrambi gli apparecchi. Se l'icona Link è lampeggiante, tenere premuto il tasto Link per 3 secondi per annullare il collegamento.
4. Premere e rilasciare il tasto Bluetooth sul Block Rocker da usare come master (canale sinistro).
5. Navigare fino alla schermata di configurazione del dispositivo Bluetooth, trovare "Block Rocker Pair" e collegare. In questo modo viene creata una coppia stereo. L'apparecchio con l'icona Bluetooth è l'altoparlante sinistro, quello senza icona Bluetooth è quello destro. Assicurarsi di trovarsi entro 30 metri dall'altoparlante sinistro e che l'altoparlante destro sia entro 10 metri da quello sinistro. La prossima volta in cui entrambi saranno accesi gli altoparlanti si collegheranno nuovamente automaticamente.
6. Per scollegare il collegamento, tenere premuto il tasto Link sul Block Rocker master per 3 secondi.

Per utilizzare l'app gratuita Block Rocker, recarsi su Google Play sul proprio dispositivo Android o sull'App Store del proprio dispositivo iOS e cercare ION Block Rocker. Questa app offre EQ, effetti audio e molto altro!

Risoluzione di problemi

Il suono è distorto: provare ad abbassare il volume della propria fonte audio, dello strumento musicale o del microfono. Inoltre, provare a ridurre il volume complessivo del Block Rocker utilizzando la manopola Volume Master.

Eccessivi bassi: provare a regolare la tonalità o il comando EQ a livello della fonte audio per abbassare il livello dei bassi. Ciò permetterà di suonare la musica più forte prima che salti (che si verifichi distorsione). Si può inoltre controllare l'EQ utilizzando l'app gratuita ION Block Rocker per iOS e Android.

Quando si utilizzano i microfoni si verifica un fischio ad alto pitch: si tratta probabilmente di ritorno. Puntare il microfono lontano dall'altoparlante.

C'è una scarsa ricezione AM: per regolare la ricezione AM, spostare l'intero apparecchio.

Se non si sente il microfono al di sopra della musica: abbassare il volume della musica dalla fonte.

Impossibile riprodurre musica da un drive flash: le porte USB sono intese unicamente per la ricarica di dispositivi USB.

Specifiche tecniche

Dimensioni(profondità x larghezza x altezza)	279 mm x 381 mm x 438 mm11" x 15" x 17,25"
Peso	11,16 kg24,6 lbs.
Tweeter	Tweeter da 76 mm (3")
Woofer	Woofer da 203 mm (8")
Potenza di uscita	50 W (picco)
Risposta di frequenza (Aux)	65 Hz-20 kHz ( ± 3 dB)
Profilo Bluetooth supportato	A2DP, AVRCP
Portata Bluetooth	Fino a 30,5 m / 100' *
Link	TrueWireless Stereo (TWS)
Portata Link	9,1 m (30') dall'altoparlante di sinistra a quello di destra
Tipo di microfono	Microfono dinamico
Ingresso Aux	3,5 mm (1/8") livello di linea
Tipo di batteria	12V 7.0Ah SLA
Dimensioni della batteria	151 mm x 65 mm x 93,5 mm5,9" x 2,6" x 3,7"
Durata della batteria	Fino a 75 ore **
Alimentazione	Tensione di ingresso: 100-240V~ 50/60Hz, 50W
Tipo di fusibile	T1AL 250V
Porte di ricarica	USB; +5V, 1 A
Gamma di frequenza radio	Stati Uniti: Europa: Giappone:AM 520 - 1710 kHz AM 522 - 1629 kHz AM 520 - 1710 kHzFM 87,5 - 108 MHz FM 87,5 - 108 MHz FM 75,5 - 90,5 MHz

Le specifiche tecniche possono variare senza preavviso.
* La portata del Bluetooth è influenzata da pareti, ostacoli e movimento. Per ottenere prestazioni ottimali, collocare il prodotto nella stanza con linea d'aria libera in modo che non sia ostacolato da pareti, mobili, ecc.
** La durata della batteria varia a seconda della temperatura, dell'età e del volume di utilizzo del prodotto.

In base al test relativo alle scariche elettrostatiche (ESD) di cui alla norma EN301 489-1/17, è stato riscontrato che occorre un'operazione manuale per far riprendere il funzionamento normale come previsto dopo il test.
