Tipo de producto	Base de carga para dispositivos Apple
Marca	ION
Modelo	IPA76C BL
Dimensiones (L x An x Al)	20 x 15 x 10 cm
Peso	0,5 kg
Color	Negro
Material	Plástico
Alimentación	Adaptador de corriente 5V / 2A
Conectores	Conector dock de 30 pines, entrada auxiliar de 3,5 mm
Compatibilidad	iPhone 5/5s/5c, iPod Touch 5ª generación, iPod Nano 7ª generación
Funciones principales	Carga del dispositivo, reproducción de audio, despertador
Potencia de salida de audio	2 x 5 W
Indicadores LED	Indicador de carga y de espera
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar líquidos ni productos abrasivos.
Seguridad	No exponer a la humedad, no abrir la carcasa, desconectar en caso de tormenta
Piezas de repuesto y reparabilidad	Adaptador de corriente disponible por separado. Reparación recomendada por un profesional.
Accesorios incluidos	Adaptador de corriente, cable auxiliar de 3,5 mm
Garantía	1 año
Fabricante	ION Audio
País de origen	China

Preguntas frecuentes - IPA76C BL ION

¿Cómo conectar mi iPhone a la base de carga?

Coloque su iPhone en el conector dock de 30 pines ubicado en la parte superior de la base. Asegúrese de que el dispositivo esté bien alineado. La base comenzará a cargar automáticamente y reproducirá el audio a través de sus altavoces.

¿Por qué mi dispositivo no se carga?

Verifique que el adaptador de corriente esté enchufado y que el indicador LED esté encendido. Asegúrese de que el conector dock esté limpio y que su dispositivo sea compatible. Si el problema persiste, pruebe con otro cable de alimentación.

¿Puedo usar otro adaptador de corriente?

Se recomienda usar solo el adaptador suministrado (5V/2A). El uso de un adaptador no conforme puede dañar la base o su dispositivo. Si perdió el original, solicite el modelo específico de ION.

¿Qué hacer si el sonido es bajo o distorsionado?

Aumente el volumen de su dispositivo o de la base. Verifique que los altavoces no estén obstruidos. Intente limpiar el conector dock con un paño seco. Use otro dispositivo para probar la base.

¿Cómo limpiar la base de carga?

Desconecte la base antes de limpiar. Use un paño suave y seco para limpiar la superficie. Nunca use líquidos, aerosoles o productos abrasivos que puedan dañar los componentes electrónicos.

¿Es compatible con el iPhone SE (1ª generación)?

El iPhone SE tiene un conector Lightning, mientras que esta base usa un conector de 30 pines. Por lo tanto, no es directamente compatible. Puede usar un adaptador de Lightning a 30 pines (no incluido), pero no se garantiza la compatibilidad.

¿Funciona la base de carga sin alimentación externa?

No, la base necesita alimentación de corriente a través del adaptador suministrado. Sin alimentación, no puede cargar sus dispositivos ni reproducir audio. Siempre enchufe el adaptador antes de usar.

¿Cómo ajustar el volumen?

El volumen se ajusta directamente en su dispositivo conectado. Algunos modelos de bases ION tienen un botón de volumen físico, pero en el IPA76C BL, el control se realiza a través del dispositivo fuente.

¿Hay garantía en este producto?

Sí, la base de carga ION IPA76C BL tiene garantía de 1 año contra defectos de fabricación. Conserve su comprobante de compra. Para cualquier reclamo, contacte al servicio posventa de ION.

¿Dónde puedo descargar el manual de usuario?

El manual está disponible gratuitamente en nuestro sitio notice-facile.com. Vaya a la página del dispositivo y haga clic en 'Descargar' para obtener el PDF. También puede solicitar una traducción por correo electrónico.

MANUAL DE USUARIO IPA76C BL ION

Guía de inicio rápido Español (7 - 11)

Guía de inicio rápido (Español)

Introducción

1. Asegúrese de que todos los artículos indicados en "Contenido de la caja" estén incluidos en ella.
2. LEA EL MANUAL SOBRE LA SEGURIDAD Y LA GARANTÍA ANTES DE UTILIZAR EL PRODUCTO.
3. PARA ASEGURAR UNA MÁXIMA VIDA ÚTIL DE LA BATERÍA, ASEGÚRESE DE QUE ESTÉ COMPLETAMENTE CARGADA ANTES DE UTILIZARLA POR PRIMERA VEZ.
4. Estudie el diagrama de conexión.
5. Asegúrese de que el volumen maestro del Block Rocker esté en cero.
6. Conecte sus dispositivos.
7. Suba el volumen hasta un nivel confortable.
8. Regrese el volumen maestro a cero cuando termine de usar el Block Rocker.

Contenido de la caja

Block Rocker

Micrófono con cable de micrófono

Cable de 1/8 pulg. (3,5 mm) a 1/8 pulg. (3,5 mm)

Cable de corriente (IEC estándar)

Guía de inicio rápido

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite ionaudio.com.

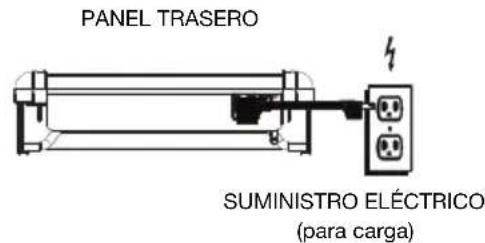

Instalación rápida

Baterías recargables

Las baterías de plomo-ácido recargables son del mismo tipo que se usa en los automóviles. Como sucede con la batería del auto, la manera en que use esta batería tiene gran influencia sobre la duración de su vida útil. Con un uso y tratamiento correctos, una batería de plomo-ácido puede durar varios años. He aquí algunas recomendaciones para prolongar la vida útil de la batería interna.

Uso General

Para lograr la mayor longevidad del producto, no lo almacene a temperaturas muy altas (superiores 90 °F / 32 °C) o muy frías (inferiores a 32 °F / 0°C).

Es aceptable dejar su sistema de sonido enchufado. No sobrecargará la batería.

Si deja que el nivel de la batería baje y no la carga durante 6 meses, puede perder permanentemente su capacidad.

Reparación

Si la batería no se carga, compruebe el fusible cerca de la entrada del cable de alimentación. Si el fusible no está intacto, remplácelo.

La batería puede remplazarse (consulte los detalles en la sección Especificaciones técnicas).

Por la garantía y las piezas de repuesto, visitando ionaudio.com.

Disposición final

Lleve la unidad a un centro de reciclaje o deséchela de acuerdo a las ordenanzas locales.

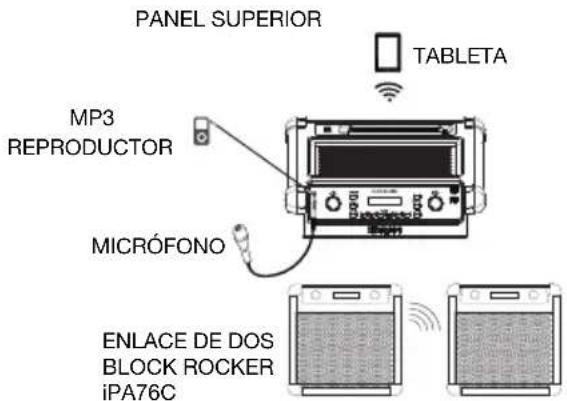

Diagrama de conexión

Los elementos que no se enumeran en Contenido de la caja se venden por separado.

Características

1. Entrada para micrófono con control de volumen (1/4 pulg.): Esta entrada mono admite una entrada de 1/4" tal como un micrófono, una guitarra u otro instrumento musical.
2. Entrada auxiliar: Esta entrada de 3,5 mm (1/8 pulg.) estéreo se puede usar para conectar un reproductor de CD, MP3 u otra fuente de audio.
3. Botón de Bluetooth: Pulse este botón para entrar al modo de apareamiento. Para detener el apareamiento de un dispositivo Bluetooth, mantenga pulsado este botón durante 3 segundos.
4. Botón de enlace (link): Pulse este botón en ambos altavoces para enlazar dos Block Rockers entre sí.
5. Icono de Bluetooth: Este icono de Bluetooth no se enciende cuando el Block Rocker se enciende por primera vez (a menos que hubiera sido apareado previamente con un dispositivo). El icono de Bluetooth se enciende con luz azul continua cuando hay un dispositivo apareado al Block Rocker. El icono de Bluetooth parpadea cuando está en modo de apareamiento.
6. Icono de enlace: El icono de enlace no se enciende cuando el Block Rocker se enciende por primera vez (a menos que hubiera sido enlazado previamente con otro Block Rocker). El icono de enlace permanecerá encendido una vez realizado el enlace. El icono de enlace parpadeará mientras se está enlazando. Este proceso puede demorar hasta 1 minuto.

7. Control de volumen maestro: Este control ajusta el volumen de la mezcla principal del altavoz, que incluye la entrada de micrófono, la entrada auxiliar, el sintonizador y el audio de un dispositivo Bluetooth apareado.

8. Emisoras de AM/FM preprogramadas: Memorice una emisora de radio favorita y sintonice rápidamente una emisora preprogramada. Se dispone de 6 posiciones numéricas para emisoras de AM y 6 para emisoras de FM. Para agregar una emisora preprogramada:

A. Seleccione ya sea la banda de AM o FM y luego use los botones del sintonizador para seleccionar la emisora de radio deseada. B. Pulse y retenga un botón numérico de preprogramación para asignar la emisora que está escuchando a ese número. Aparecerá "SAVE" (Guardada) en la pantalla para mostrar que se guardó la emisora. Para usar una emisora agregada, toque ligeramente una vez un número de preprogramación para ir a la emisora de radio memorizada.

1. Selector de radio: Este botón ajusta la radio a AM o FM o la apaga.

2. Pantalla: Muestra la emisora de radio actual, el estado de la batería, el estado del Bluetooth y el estado del enlace.

3. Indicador de carga: Con el indicador de carga de la batería, cuando el cable de corriente está conectado, el movimiento del segmento superior de la batería muestra que se está cargando. Una vez completamente cargada, todos los segmentos de la batería estarán encendidos sin parpadear. Cuando se desconecta el cable de corriente, el segmento de la batería muestra en nivel de la misma.

4. Icono del relámpago: El icono del relámpago se encenderá cuando el cable de corriente IEC esté conectado a una toma de corriente de pared. El icono del relámpago parpadeará lentamente en la pantalla cuando se conecte la unidad a corriente alterna estando apagada. Cuando la unidad se enciende estando conectada a la corriente alterna, el icono del relámpago permanecerá encendido.

5. Botones de sintonizador/pista: Toque ligeramente estos botones para sintonizar una emisora de radio o pasar a la pista anterior/siguiente de un dispositivo Bluetooth conectado. Para "buscar" (saltar a la siguiente emisora disponible), mantenga pulsado cualquier botón durante unos segundos hasta que empieza a buscar la emisora. La unidad recuerda la última emisora que estaba sintonizada y comienza en esa emisora cuando la apaga y enciende nuevamente.

6. Reproducir/Pausa: Pulse para reproducir o hacer pausa en una pista de un dispositivo Bluetooth conectado.

7. Puertos de carga USB: Conecte aquí el cable de carga de su dispositivo para cargarlo. La carga por USB funciona solamente cuando la unidad está encendida. Cada puerto es de 5 V, 1 A. Nota: Para cargar teléfonos inteligentes (smartphones) y tabletas más rápido, ponga la pantalla del dispositivo en estado de reposo.

8. Antena: Ajuste esta antena de FM para obtener la mejor recepción de las emisoras de radio. Dóblela cuando no esté utilizando la radio o al trasladar la unidad.

9. NFC (comunicación de campo cercano): Toque y acerque brevemente su dispositivo habilitado y soportado al logo de NFC para aparearlo.

10. Entrada del cable de corriente (IEC): Inserte aquí el cable de alimentación incluido para cargar la unidad. Tenga en cuenta que el Block Rocker puede funcionar con el cable de corriente mientras se carga simultáneamente la batería. El indicador de carga del relámpago se ilumina cuando el cable de corriente está conectado.

11. Interruptor de encendido/apagado: Se utiliza para encender y apagar el Block Rocker. Tenga en cuenta que mientras el Block Rocker está conectado a un suministro eléctrico, no es necesario encenderlo para que cargue la batería.

Apareamiento de un dispositivo Bluetooth

1. Encienda su dispositivo Bluetooth.

2. Encienda el BLOCK ROCKER. Si ya lo había conectado a otro dispositivo Bluetooth previamente, el Block Rocker se reconectará. Para desconectar el apareamiento si el icono de Bluetooth está encendido permanentemente, mantenga pulsado el botón de Bluetooth.

3. Mantenga pulsado el botón de Bluetooth para comenzar el apareamiento con su dispositivo. El icono de Bluetooth comenzará a parpadear.

4. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque "Block Rocker" y conéctelo a él. Nota: Si su dispositivo Bluetooth solicita un código de apareamiento, ingrese '0000'.

5. Para desconectar el apareamiento cuando el icono de Bluetooth esté encendido permanentemente, mantenga pulsado el botón de Bluetooth. Si el icono de Bluetooth está parpadeando, mantenga pulsado el botón de Bluetooth durante 3 segundos para cancelar el modo de apareamiento.

6. Para conectarse a otro dispositivo Bluetooth, repita los pasos 3 y 4.

Nota: El alcance máximo se logra cuando se utilizan dispositivos con Bluetooth 4.0 o superior.

Cómo aparear un dispositivo Bluetooth usando NFC

La tecnología NFC (comunicación de campo cercano) permite el intercambio de datos entre dispositivos, tal como el apareamiento, juntándolos suavemente. Compruebe en el manual de su dispositivo si se soporta esta característica.

Cómo usar NFC para aparearse con el Block Rocker:

1. A fin de usar NFC, su dispositivo debe estar encendido y desbloqueado.

2. Abra el menú Settings (Configuración) de su dispositivo y verifique que NFC esté On (Activado) (este paso solo se realiza una vez).

3. Encienda el BLOCK ROCKER.

4. Pulse y suelte el botón de Bluetooth del Block Rocker (esto solo es necesario la primera vez que aparee el dispositivo mediante NFC).

5. Toque y acerque brevemente su dispositivo del logo de NFC.

6. Siga las instrucciones de apareamiento que aparecen en su teléfono. Si se requiere una contraseña, ingrese '0000'.

7. Para desaparear, toque suavemente con su dispositivo el logo de NFC ubicado en el panel superior del Block Rocker.

Función de enlace

Cómo enlazar dos Block Rockers entre sí:

1. Encienda ambos Block Rockers. Asegúrese de que figure "Block Rocker iPA76C" en los paneles traseros de ambas unidades y que tengan el botón de enlace en el panel frontal.
2. De ser necesario, desconecte las conexiones Bluetooth previas manteniendo pulsado el botón Bluetooth durante 3 segundos.
3. Pulse y suelte el botón Link (Enlace) de cada Block Rocker. El icono de enlace parpadeará y escuchará un tono de pitido. El enlace puede demorar un minuto o más. Una vez que los Block Rockers estén enlazados, el icono de enlace quedará permanentemente encendido en ambas unidades. Cuando el icono de Bluetooth esté parpadeando, mantenga pulsado el botón de enlace durante 3 segundos para cancelar el proceso de enlace.
4. Pulse y suelte el botón Bluetooth del Block Rocker que será utilizado como maestro (canal izquierdo).
5. Navegue a la pantalla de configuración de Bluetooth de su dispositivo, busque Bluetooth Speaker Pair y conéctelo a él. Esto crea un par estéreo. La unidad con el icono de Bluetooth es el altavoz izquierdo y la unidad sin el icono de Bluetooth es el altavoz derecho. Asegúrese de estar a menos de 30 metros (100 pies) del altavoz izquierdo y que el altavoz derecho esté a menos de 10 metros (30 pies) del altavoz izquierdo. Los altavoces vuelven a enlazarse automáticamente la próxima vez que se enciendan.
6. Para desconectar el enlace, mantenga pulsado el botón Link del Block Rocker maestro durante 3 segundos.

Para utilizar la aplicación gratuita Block Rocker, abra Google Play en su dispositivo Android o App Store en su dispositivo iOS y busque ION Block Rocker. ¡Esta aplicación le permite ecualizar, agregar efectos de sonido y más!

Solución de problemas

Si el sonido está distorsionado: Pruebe bajando el control de volumen de su fuente de sonido, instrumento musical o micrófono. Pruebe también reduciendo el volumen general del Block Rocker utilizando la perilla de volumen maestro.

Si los graves son demasiado fuertes: Intente ajustando el control de tono o ecualización de su fuente de sonido para reducir el nivel de graves. De esta forma podrá reproducir la música con más volumen antes de que se produzca el recorte (distorsión). También puede controlar la ecualización mediante la aplicación gratuita ION Block Rocker para iOS y Android.

Hay un silbido agudo cuando se utilizan micrófonos: Probablemente sea realimentación. Apunte el micrófono apartándolo del altavoz.

Si hay recepción pobre de AM: Para ajustar la recepción de AM, mueva la unidad completa.

Si no puede oír el micrófono por arriba del volumen de la música: Disminuya el volumen de la música en su fuente.

Si no logra reproducir música desde una unidad flash: Los puertos USB son solo para cargar dispositivos USB.

Especificaciones técnicas

Dimensiones(Profundidad x Ancho x Alto)	279 mm x 381 mm x 438 mm11 x 15 x 17.25 pulg.
Peso	11,16 kg24,6 lb
Tweeter:	Tweeter de 76 mm (3 pulg.)
Woofer:	Woofer de 203 mm (8 pulg.)
Potencia de salida	50 W (pico)
Respuesta en frecuencia (Aux):	65 Hz - 20 kHz ( ± 3 dB)
Perfil de Bluetooth soportado	A2DP, AVRCP
Alcance de Bluetooth	Hasta 35 m / 100 pies *
Enlace	TrueWireless Stereo (TWS)
Alcance del enlace	9,1 m (30 pies) desde el altavoz izquierdo hasta el derecho
Tipo de micrófono	Micrófono dinámico
Entrada auxiliar	3,5 mm (1/8 pulg.) de nivel de línea
Tipo de batería	12 V 5,0 Ah SLA
Dimensiones de la batería	151 mm x 65 mm x 93,5 mm5,9 x 2,6 x 3,7 pulg.
Vida útil de la batería	Hasta 75 horas **
Suministro eléctrico	Voltaje de entrada: 100-240 V ~ 50/60 Hz, 50 W
Tipo de fusible	T1AL 250 V
Puertos de carga	USB; +5 V, 1 A
Gama de frecuencias de radio EE.UU.:	Europa: Japón:AM 520 – 1710 kHz AM 522 – 1629 kHz AM 520 – 1710 kHzFM 87,5 – 108 MHz FM 87,5 – 108 MHz FM 75,5 – 90,5 MHz

Especificaciones sujetas a cambio sin previo aviso.
* El alcance de Bluetooth se ve afectado por paredes, obstrucciones y movimiento. Para lograr un rendimiento óptimo, coloque el producto en la sala en donde pueda verlo de manera que no esté obstaculizado por paredes, muebles, etc.
** La vida útil de la batería puede variar en función de la temperatura, la antigüedad y el volumen al que se usa el producto.

Para la prueba de descarga electrostática (ESD) de EN301 489-1/17, se encontró que se requiere la operación manual para resumir el funcionamiento normal como se pretendía luego de la prueba.
