MANUALE UTENTE AC 2224 PEKW AMANA

Italiano - Guida all'uso e alla manutenzione 112-139

Elambdakec ooniec xphoNs Kai povTiadac 140-167

Paraactivarelmq Sabatico:

Italiano - Guida all'uso e alla manutenzione 112-139

Elambdakec oBnyie cXpnoC kai povtida 140-167

Italiano - Guida all'uso e alla manutenzione 112-139

ElambdakeooyiexcxphoncKai povtidaac 140-167

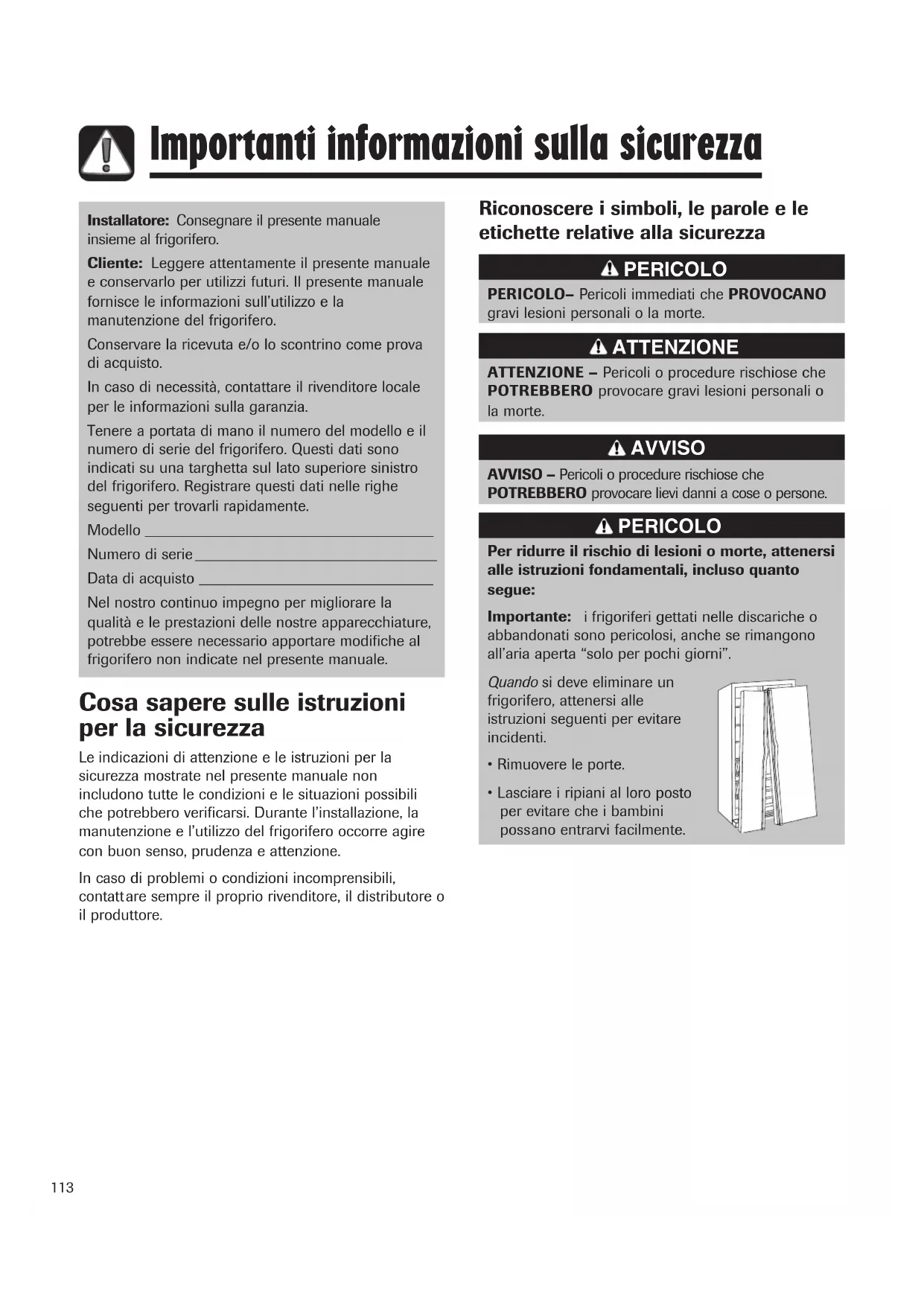

Manuale d'uso e manutenzione

Important informazioni sulla sicurezza 113-114
Installazione del frigorifero 115-118

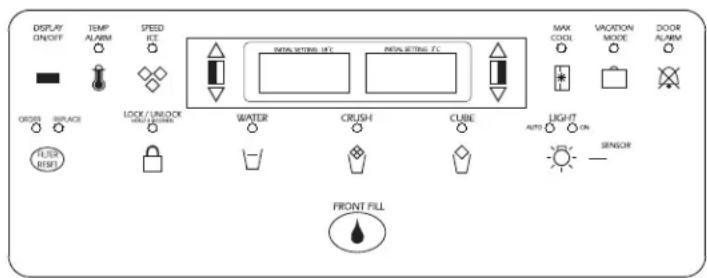

Controll relativi alla temperatura 119-121
Caratteristica dello scomparto dei cibi freschi . . .122-124
Caratteristica del congelatore 125
Ghiaccio e acqua 126-127
Filtro dell'acqua 128-129
Consigli per la conservazione del cibo 130
Manutenzione e pulizia 131-134
Rumori di funzionamento 135
Risoluzione dei problemi 136-139

Elambdakec oBnyie cXpnoC kai povtida 140-167

Installatore: Consegnare il presente manuale insieme al frigorifero.

Cliente: Leggere attendamente il presente manuale e conservarlo per utilizzi futuri. Il presente manuale fornisce le informazioni sull'utilizzo e la manutenzione del frigorifero.

Conservare la ricevuta e/o lo scontrino come provado acquisito.

In caso di necessità, contattare il rivenditore locale per le informazioni sulla garanzia.

Tenere a portata di mano il numero del modello e il numero di serie del frigorifero. Questi dati sono indicati su una targhetta sul lato superiore sinistro del frigorifero. Registrate questi dati nelle righe seguenti per trovarli rapidamente.

Modello

Numero di serie

Data di acquisto

Nel nostro continuo impegno per migliorare la qualità e le prestazioni delle nostre apparecchiature, potrebbe essere necessario apportare modifiche al frigorifero non indicate nel presente manuale.

Cosa sapere sulle istruzioni per la sicurezza

Leindicazioni diattenzione e leistruzioni per la sicurezza mostra nel presente manuale non includono tutte le condizioni e le situazioni possibili che potrebbero verificarsi. Durante I'installazione, la manutenzione e l'utilizzo del frigorifero occorre agire con buon sensationo, prudenza e attenzione.

In caso di problemi o condizioni incomprensibili, contattare sempre il proprio rivenditore, il distributore o il produttore.

Riconoscere i symboli, le parole e le etichette relative alla sicurezza

PERICOLO

PERICOLO- Pericoli immediati che PROVOCANO gravi lesioni personali o la morte.

ATTENZIONE

ATTENZIONE - Pericoli o procedure rischiose che POTREBBERO provocare gravi lesioni personali o la morte.

AVVISO

AVVISO - Pericoli o procedure rischiose che POTREBBERO provocare lievi danni a cose o persone.

PERICOLO

Per ridurre il rischio di lesioni o morte, atteneri alle istruzioni fondamentali, incluso quanto segue:

Importante: i frigoriferi gettati nelle discariche o abbandonati sono pericolosi,anche se rimangono all'aria aperta "solo per pochi giorni".

Quando si deve eliminare un frigorifero, attenersi alle istruzioni seguenti per evitare incidenti.

Rimuovere le porte.
- Lasciare i ripiani al loro posto per evitare che i bambini possanoentravifiabilitmente.

ATTENZIONE

Per ridurre il rischio di incendio, shock elettrico, lesioni gravi o morte durante l'uso del frigorifero, attenersi alle precauzioni fondamentali elencate di seguito:

1. Leggere tutte le istruzioni prima di usare il frigorifero.
2. Rispettare tutti i codici e le norme locali.
3. Attenersi alle istruzioni di messa a terra.
4. Se non si è certi della messa a terra del frigorifero, contattare un elettricista qualificato.
5. Non eseguire la messa a terra sui tubi del gas.
6. Non eseguire la messa a terra su un tubo d'acqua fredda.
7. Il frigorifero è stato progettato per operare su una linea a 220-240 volt, 10 amp, frequence 50Hz .
8. Non modificare la spina sul cavo di alimentazione. Se la spina non è conforme alla presa elettrica, contattare un elettricista qualificato per installare la presa corretta.
9. Non usare una presa adattatrice, un cavo di prolonga ne una presa multipla.
10. Non alterare i controlli del frigorifero.

11. Non riparare o sostituire nessuna parte del frigorifero, a meno che questo sia espessamente consigliato nel presente manuale o pubblicato nelle istruzioni per le riparazioni eseguibili dall'utente. Non cercare di eseguire riparazioni se non si comprehendo le istruzioni o se vanno及其他 le proprie capacità personali.

12. Scollegare sempre il frigorifero dall'alimentazione elettrica prima di eseguire qualsiasi riparazione. Scollegare il cavo di alimentazione extraendo la spina, alla tirarlo.

13. Installare il frigorifero secondo le istruzioni per l'installazione. Tutte le connessioni per l'acqua, la corrente e la messa a terra devono essere conformi ai codici locali e, se necessario, devono essere eseguite da personale autorizzato.
14. Mantenere il frigorifero in buone condizioni. Se il frigorifero cade o sbatte contro altri oggetti o superfici, potrebbe subire danni e funzionare in modo non corretto. In caso di danni, far controllare il frigorifero da un tecnico qualificato.
15. Sostituire i cavi di alimentazione usurati e/o spine rotte.
16. Leggere sempre le istruzioni del produttore in merito alla conservazione e all'ambiente ideale per i prodotti conservati in frigorifero.
17. Non utilizzato il frigorifero in presenza di sostanzi esploso.
18. I bambini non devono saltare, aggrapparsi né salire su nessuna parte del frigorifero.
19. Asciugare le perdite d'acqua associate all'installazione della linea di alimentazione dell'acqua.
20. L'uso dell'apparecchiatura da parte di bambini o persone inferme deve avvenire sotto la diretta supervisione di un adulto.
21. Evitare che i bambini più piccoli giochino con l'apparecchiatura.

Installazione del frigorifero

Le istruzioni di questa sezione sono fornite come supporto durante l'installazione del frigorifero. Il produttore declina agli responsabilità per installazioni non corrente.

Operazioni da eseguire...

Il frigorifero deve essere collegato all'alimentazione da un technician qualificato rispettoi le istruzioni per l'installazione presentate qui.

Misurare I'apertura della porta e la profondità e la larghezza del frigorifero. Se necessario, rimuovere le maniglie e le porte. Il technique deve attenerianche alle istruzioni seguenti:

1. Attenersi alle norme di connessione definite delle societa di erogazione dell'acqua ed elettrica locali.
2. Eseguire la connessione dell'alimentazione dell'acqua prima delle connessioni elettriche.

La riparazione o la sostituzione del cavo di alimentazione deve essere eseguita da un technique qualificato.

Nota:

Quando si comuna problema, in forma scritta o altelefono, includere le informazioni seguenti:

a. Il proprio name, indirizzo e numero di Telefono. d. Una descrizione precise del problema.
b. Il numero di modello e il numero di serie. e. La prova di acquisito (scontrino/ricevuta).
c. Il nome e l'indirizzo del rivenditore o del technician.

CONSERVARE LE PRESENTI ISTRUZIONI

ATTENZIONE

L'installazione deve essere eseguita esclusivamente da personale qualificato.

Posizione

Non installare il frigorifero vicino a forn, caloriferi o altre sorgenti di calore. Se ciò non fosse possibile, proteggere il frigorifero con un pannello isolante.
Non installare in ambienti ove la temperatura possa scendere al di sotto dei 13^ C o superare i 43^ C. A queste temperature potrebbero verificarsi dei malfunzionamenti.
- Il frigorifero è stato progettato esclusivamente per un uso domestico e all'interno di abitazioni.

Misurare lo spazio

Quando si installa il frigorifero, lasciare 13mm di spazio in alto e 19mm di spazio dietro la griglia di protezione (posta nella parte posteriore del frigorifero). Lasciare 6mm di spazio su entrambi i lati del frigorifero per consentire una corretta circolazione dell'aria e facilitare l'installazione e le operazioni di livellamento. Se il frigoriferoiene positizonato con il lato delle cerniere delle porte contro una parete, potrebbe essere necessario lasciare più spazio in modo da poter après agevolmente le porte.

Modelli con profondi 60 cm

Note: Se la parte superiore ha una sporenza di 25mm tagliare gli angoli a un angolo di 45^ . Lasciare uno spazio di 5mm su entrambi i lati del frigorifero e 7mm nella parte superiore per facilitare l'installazione e il livellamento. Non è necessario lasciare spazio vuoto nella parte posteriore del vano del frigorifero.

Eventuali rivestimenti sul pavimento (come tappeti, piastrelle, parquet, stuoie) o l'esistenza di una pavimentazione sottostante possono ridurre lo spazio a disposizione.

Alcuni spazi possono essere regolati seguendo i consigli della sezione Livellamento.

Importante: Se il frigorifero deve e ssere incassato in una nicchia o mobile con la parte superiore completeness coperta,utilizzare la misura dal pavimento alla parte superiore del cardine come verifica dello spazio disponibile.

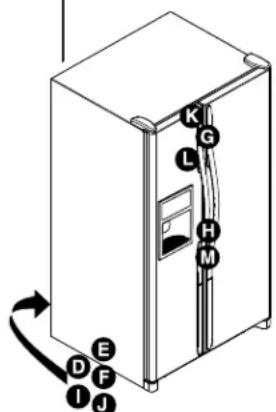

Trasporto

• MAI trasportare il frigorifero coricandolo su un lato. Se non fosse possibile eseguire il trasporto mantenendolo in posizione verticale, coricarlo sul retro. Prima di collegarlo, lasciare il frigorifero in posizione verticale per almeno 30 minuti, casi che l'olio ritorni al compressore. Un funzionamento immediato cui cause danni alle parti interne.
• Per spostare il frigorifero, usare un carrello per elettrodomestici. Manovrare SEMPRE il carrello standovi diaestro o di lato - MAI dinnanzi.
• Durante il trasporto, proteggere il rivestimento esterno del frigorifero avvolgendogli attorno un telo o inserendo una coperta tra il frigorifero e il carrello.
• Assicurare saldamente il frigorifero al carrello con cinghie o corde elastiche. Se possibile far passare le cinghieattraverso le maniglie del frigorifero. Non stringereccessivamente per non ammaccare o rovinare il rivestimento esterno.

Rimozione e piazzamento della porta e delle cerniere

ATTENZIONE

Per Anything to contattare un technician qualificato.

Collegamento dell'alimentazione dell'acqua (dipende dal modello)

ATTENZIONE

Per questo lavoro contattare un techniciane qualificato.

Installazione delle maniglie

Nel caso non fossoo già installate, le maniglie si trovano all'interno nello scomparto cibi freschi o fissate sul retro del frigorifero.

Eliminare l'imballaggio e il nastro adesivo.

La sagoma della maniglia varia a seconda del tipo di frigorifero. Di seguito sono riportate le istruzioni appropriate per l'installazione in base ai diversi modelli.

Maniglia frontale (dipende dal modello)

Materiali necessari:

• Guanti di protezione
  Cacciavite a croce
• Scheda in plastica per la rimozione dello sportello (o scheda in plastica dello spessore di 0,1 cm), conservare la scheda per l'utilizzo di maniglie ritorte.

Fissare la prolunga della maniglia (dipende dal modello)

1. Allineare maniglia e prolonga come indicato.
2. Inserire la prolonga nell'apertura della maniglia.
3. Esercitare una leggera pressione su entrambi i lati della prolunga.
4. Spingere la prolunga sino a bloccarla contro il bordo della maniglia.

Installazione:

1. Orientare le maniglie come indicato.

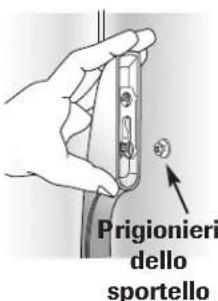

2. Allineare la maniglia ai permi prigionieri dello sportello.
3. Assicurarsi che il foro più grande del supporto di montaggio si a positioningato verso il basso su entrambe le estremita della maniglia.

1. Ruotare la maniglia in modo che appoggi piatta contro la porta.

1. Afferrare saldamente la maniglia e farla scorrere.
   verso il basso.

Rimozone:

1. Afferrare saldamente la parte inferiore della maniglia, farla scorrere verso l'alto, sollevarla e rimuoverla alla superficie.

Maniglie sporgenti

Installazione:

1. Allineare la maniglia dello scomparto cibi freschi con la rifinitura del fermo porta e con il supporto sulla porta.
2. Le linguette della maniglia devono essere più in basso rispetto ai supporti sulla porta.
3. Ruotare la maniglia in modo che appoggi piatta contro la porta.
4. La linguetta nella parte inferiore della maniglia deve risultare allineata al foro nella copertura della maniglia.
5. Fare scorrere la maniglia versus l'alto finché non scatta.
6. Inserire a scatto la parte superiore della maniglia nel supporto di rifinitura del fermo.
7. Ripetere le stesse operazioni per la maniglia del congelatore.

Rimozone:

1. Proteggere la parte al di sopra della rifinitura della maniglia con del nastro adesivo. Inserire la punta piatta di un cacciavite tra la rifinitura della maniglia e il pannello della porta. Con delicatezza, fare forza allontanando la punta dal pannello della porta.

1. Sganciare la rifinitura dal suo alloggiamento.
2. Inserire la scheda in plastica di rimozione della maniglia della porta (o una scheda in plastica di spessore pari a 0,1 cm) tra la maniglia e il pannello della porta, per circa 3,8cm
3. Afferrare saldamente la maniglia e tirare verso il basso per rimuoverla.
4. Ripetere le stesse operazioni per la maniglia del congelatore.

Installazione

Maniglie in alluminio a tutta lunghezza

Installazione:

1. Togliere il bordo di rifinitura superiore della porta svitando con un cacciavite a croce le viti della porta dei cibi freschi. Conservare le viti.
2. Allineare le tacche presenti sul retro della maniglia con gli inserti sulla porta. Inserire le staffe negli inserti e far scorrere la maniglia verso il basso sino a incontrare il bordo di rifinitura inferiore.
3. Ripositionare il bordo di rifinitura superiore della porta e riavitare.
4. Ripetere le istruzioni da 1 a 3 per installare l'altra maniglia.

Fermaglio della porta

Rimozone:

1. Togliere il bordo di rifinitura superiore della porta svitando con un cacciavite a croce le viti della porta dei cibi freschi. Conservare le viti.
2. Afferrare saldamente la maniglia con entrambe le mani e farla scorrere verso l'alto per circa 2 cm per rimuoverla.
3. Ripetere le istruzioni da 1 a 3 per rimuovere l'altra maniglia.

Reinstallare:

1. Ripetere in ordine inverso.

AVVISO

Per evitare danni a cose o persona, attenersi alleindicazioni seguenti:

• I pannelli del frigorifero non devono pesare più di 14 chili e i pannelli del congelatore non devono pesare più di 7 chili.
• Proteggere il pavimento in vinile o di altri tipo con cartoni, tappeti o altre materiale protettivo.
• Proteggere le mani e le braccia indossando un paio di guanti.

ATTENZIONE

Per evitare possibili danni ai pannelli decorativi installati (dipende dal modello), proteggere gli eventuali pannelli prima di rimuovere le maniglie delle porte.

Pannelli decorativi per la porta

Procedura:

• Per proteggere le superfici della porta da graffiti, rivestire i marginini posteriori dei pannelli decorativi applicando del nastro adesivo per mascheratura.
• Conservare tutte le viti e riutilizzarle nei punti originali.

Dimensioni del pannello da 6 mm:

Modelli di porta estesi Altezza del Larghezza pannello del pannello
Porta scomparto cibi freschi 169,5 cm	48,1 cm
Porta congelatore superiore (erogatore)	46,0 cm	35,4 cm
Porta congelatore inferiore (erogatore)	5 cm	35,4 cm
Porta congelatore (senza erogatore)	169,5 cm	35,4 cm

Installazione:

1. Togliere il bordo di rifinitura superiore della porta svitando con un cacciavite a croce le relative viti.

1. Far scorrere la maniglia in alto per allentarla, quando rimuoverla alla porta.

2. Rimuovere le clip di fissaggio della porta con un cacciavite a testa esagonale da 1 / 4

1. Fare scorrere la parte inferiore dei pannelli nel bordo di rifinitura della porta fino a far corrispondere la cerniera del pannello decorativo alla cerniera della porta. Importante: fissare con del nastro adesivo la parte superiore dei pannelli alla porta per evitare che i pannelli cadano.

2. Rimontare le clip di fissaggio della porta con un cacciavite a testa esagonale da 1/4

1. Rimontare la maniglia inserendo le clip di fissaggio della porta nella tacco sulla parte posteriore della maniglia. Far scorrere la maniglia verso il basso fino a toccare il bordo di rifinitura inferiore.
2. Rimuovere il nastro adesivo dalla parte superiore dei pannelli prima di montare il bordo di rifinitura superiore della porta mediating le viti a croce rimosse nel passaggio 1.

Rimozione:

1. Ripetere il passaggio 1, come indicate nelle istruzioni di installmente. Importante: fissare con del nastro adesivo la parte superiore dei pannelli alla porta per evitare che i pannelli cadano.

Installazione

1. Eseguire i passaggi 2 e 3. Rimuovere il nastro adesivo per far fuoriuscire i pannelli dal bordo di rifinitura della porta. Proseguire con i passaggi 5, 6 e 7 per rimuovere la maniglia e il bordo di rifinitura.

Maniglie europee

Questo tipo di maniglia viene installato direttamente in fabbrica.

Materiali necessari

• chiave esagonale da 332

Rimozione

Rimuovere la vite di fermo dal montante di supporto della maniglia usando la chiave esagonale da 3 / 52
- Ripetere la procedura su tutte le positizioni di supporto.

Reinstallazione

• Allineare la maniglia alle posizioni di supporto.
• Avvitare saldamente tutte le viti di fermo per assicurare in posizione la maniglia.

Livellamento

AVVISO

Per evitare danni a cose o persona e al frigorifero, osservare quanto segue:

• Proteggere il vinile o altri materiali di rivestimento con cartone, tappeti o altri materiali protettivi.
• Non utilizzare attrezzi elettrici durante le operazioni di livellamento.

Per migliorarne l'aspetto e mantenerne l'efficienza, il frigorifero deve essere livellato rispettoando le istruzioni seguenti.

Nota:

• Completare qualsiasi operazione di inversionione porte, installazione di pannelli e/o collegamento dell'alimentazione dell'acqua prima di procedere al livellamento.
• Alcuni modelli sono dotati solo delle viti di regolazione "A".

Materiali necessari:

Chiave e sagonale da 3 / 0
- Livella da carpentiere

1. Rimuovere la griglia inferiore.

2. Afferrare saldamente e tirare verso l'esterno per sganciarla.

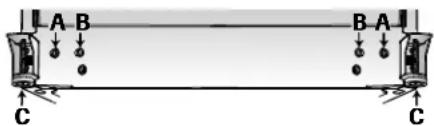

1. Utilizzando la chiave esagonale, girare le viti di regolazione frontali (A) su agli lato per alzare o abbassare la parte anteriore del frigorifero.

1. Sono又能 disponibili modelli dotati di viti di regolazione posteriori (B). Utilizzato la chiave esagonale, girare ciascuna di queste viti di regolazione (B) per alzare o abbassare la parte posteriore del frigorifero.
2. Usando la livella, controllare che la par te anteriore del frigorifero soit 6mm (mezza bolla) più alto della parte posteriore e che il frigorifero soit bel livellato lateralmente.

3. Girare entrambi i piedini di stabilizzazione (C) in senso orario fino a quando non appoggino bene sul pavimento.

4. Girare le viti di regolazione (A) in senso antiorario per fare in modo che tutto il peso del frigorifero sia appoggiato sui piedini di stabilizzazione.

Vite di regolazione del rullo

1. Se necessario, correggere un eventuale donolio del frigorifero girando la vite di regolazione posteriore in senso orario per sollevare un angolo. Se le porte sono diseguali, seguire questi passaggi:

2. Stabilire quale porta debba essere sollevata.

3. Girare la vita di regolazione anteriore (A) in senso orario per sollevare l'angolo anteriore della porta.
4. Se una porta del frigorifero ha raggiunto il limite della sua regolazione e alcora non risulta livellata, alzare o abbassare l'altra porta girando la vite di regolazione in senso antiorario o orario.
5. Verificare con la livella che vi sia una pendenza di 6 mm verso la parte posteriore per assicurare una Buona chiusura delle porte.
6. Se il frigorifero è livellato e stabile, riposizione la griglia inferiore.
7. Allineare i fermi della griglia inferiore con le guidere del basamento del frigorifero.
8. Spingere la griglia con forza finché non scatta in posizione.

Controlli relativi alla temperatura

Controllo elettronico della temperatura

(dipende dal modello, la modalità varia a seconda dei modelli)

I pulsanti sono posizionati sulla parte frontale alta del frigorifero.

Pulsanti di controllo

Impostazione iniziale

Una volta completato il collegamento del frigorifero, impostare i controlli.

• Premere i pulsanti o per impostare i controlli sull'impostazione desiderata.
• Impostare il controllo del Freezer (Congelatore) su 4.
• Impostare il controllo del Refrigerator (Frigorifero) su 4.
• Lasciare in funzione il frigorifero per almeno 8-12 ore prima di inseire gli alimenti.

Superfici calde nel vano del frigorifero

A volte, la parte anteriore del vano del frigorifero è calda. Questa è una condizione normale per evitare che l'umidità formi condensa sulle superfici del frigorifero. Questo si nota soprattutto al primo avvio del frigorifero, quando fa molto caldo e se la porta viene aperta spesso o rimane aperta per lungo tempo.

Regolare i controli

• 24 ore dello'aggiunta dei cibi, si potrebbe decidere di abbassare o alzare la temperature di uno scomparto o di entrambi. Seosi fosse, regolare il (i) controlo(i) come indicato nella sottostante tabella Guida al Controllo della Temperatura.
• A eccezione della messa in funzione iniziale del frigorifero, modificare l'impostazione della temperatura di un numero alla volta.
• Attendere 24 ore per consentire alla temperatura di stabilizzarsi.

Guida ai controli della temperatura

Frigorifero troppo caldo	Impostare il controllo del Refrigerator al valore immediatamente superiore premendo il pulsante
Frigorifero troppo freddo	Impostare il controllo del Refrigerator al valore immediatamente inferiore premendo il pulsante
Temperatura congelatore troppo alta	Impostare il controllo del Freezer al valore immediatamente superiore premendo il pulsante
Temperatura congelatore troppo Bassa	Impostare il controllo del Freezer al valore immediatamente inferiore premendo il pulsante
Spagnere ilCONTROL	Premere il pulsante del Refrigerator o del Freezer finché non appeare sul display una lineetta“-”.

Controllo temperatura 'Trisensor' (a seconda dei modelli)

Il controlo è posto in alto allo scomparto cibi freschi, o sulla parte anteriore dell'unità.

Controllo

Controllo parte anteriore

Impostazione temperatura iniziale

Le temperature sono impostate in fabbrica a 3^ C per lo scomparto cibi freschi e a -17^ C per lo scomparto del congelatore.

Regolazione del controllo

24 ore dello aver riposto il cibo, si potrebbe decidere di abbassare o alzare la temperatura di entrambi gli scomparti. A tal fine, regolare il controllo come indicato nella tabella Guida al controllo delle temperature.

• Al primo tocco dei pulsanti / o / , viene visualizzata l'impostazione di temperatura corrente.
• Il display mostrera la nuova impostazione per circa tre secondi, quando tornerà a migliorare la temperatura effettiva in quello scomparto.
• Non modificare alcun controlo per più di un grado alla volta. Consentire alla temperatura di stabilizzarsi per 24 ore prima di regolarla nuovamente.

Guida al controlo delle temperature

La temperatura del frigorifero è troppo Bassa	Impostare il controllo del frigorifero al primo numero più alto premendo i pulsanti \( \left. {+/\Delta }\right) \) .
La temperature del frigorifero è troppo alta	Impostare il controllo del frigorifero al primo numero più basso premendo i pulsanti \( - /\nabla \) .
La temperature del congelatore è troppo Bassa	Impostare il controllo del congelatore al primo numero più alto premendo i pulsanti \( + /\Delta \) .
La temperature del congelatore è troppo alta	Impostare il controllo del congelatore al primo numero più basso premendo i pulsanti \( - /\nabla \) .
Spagnere il frigorifero	Premere i pulsanti \( + / \bigtriangleup \) fino a visualizzare OFF sul display. Premere i pulsanti \( - /\nabla \) del congelatore o del frigorifero per riaccenderlo.

Funzione Speed Ice (ghiaccio rapido)

Quando attivata, la funzione Speed Ice riduce la temperatura del congelatore all'impostazione ottimale per 24 ore in modo da produrre più ghiaccio. Importante: quando la funzione Speed Ice è in funzione, i pulsanti + /△ e - /per il controlo del congelatore non saranno attivi.

Funzione Reset Filter (reimpostahetto); a seconda dei modelli

Se è stato installato unhetto dell'acqua nel frigorifero, la spia gialla Order si illumina quando il 90% del volume dell'acqua per il quale ilhetto è stato tarato è passatoattraverso ilhetto stesso OPPURE sono trascorsi 11 mesi dall'infallazione delhetto.

La spia rossa Replace si illumina quando tutto il volume dell'acqua per il quale il filtro è stato tarato è passatoattraverso il filtrlo OPPURE sono trascorsi 12 mesi dall'infallazione del filtrto. Deve essere installato subito un nuovo filtrro appena si illumina la spia Replace.

Dopo aver sostituito il filtr, tenere premuto il pulsante Reset Filter per tre secondi. Le spie Order e Replace si spegneranno.

Funzione Vacation Mode (modalità risparmio)

La funzione Vacation Mode imposta il congelatore per scongelarsi più lentamente, in modo da risparmiare energia. La spia Vacation Mode si illumina quando la funzione è attivata. Per disattivarla, premere di nuovo il pulsante Vacation Mode OPPURE après una porta. La spia si spegnerà.

Note:

L'apertura delle porte non disattivera la funzione Vacation Mode per circa un'ora dall'attivazione.
- Se si è lontani da casa per quale giorno, vindere l'apposita-Sezione a pagina 134.

Sistema Temp Alarm (allarme temperature)

IlsystemaTempAlarmavvisase la temperature del congelatore o dello scompartocibi Freschi supera la normale temperature di funzionamento a seguito di un'interruzione di corrente o altri evento. Quando attenuato,si illumina la spia Temp Alarm.

Se la temperatura del congelatore o dello scomparto cibi freschi ha superato questi limiti, il display migliorare alternatively la temperatura corrente dello scomparto e la più alta temperature raggiunta durante l'interruzione di corrente. Verra emesso ripetutamenteanche un segnale acustico.

Premere il pulsante Temp Alarm per interrompere il segnale acustico. La spia Temp Alarm continuera a

Controlli relativi alla temperatura

lampeggiare e le temperature visualizzate continueranno ad alternarsi fino a quando la temperatura dello scomparto si stabilizza.

Per disattivare Temp Alarm, tenere premuto il pulsante Temp Alarm per tre secondi. La spia si spegnerà.

Funzione Door Alarm (allarme porta)

La funzione Door Alarm avvisa quando una porta è rimasta aperta per almeno cinque minuti.

Quando ci di accade, verrare emesso un segnale acustico a intervalli fino a quando la porta viene chiusa OPPURE si preme il pulsante Door Alarm per disattivare la funzione

Funzione Max Cool (temperatura minima)

Quando attivata, la funzione Max Cool fa scendere la temperatura dello scomparto cibi freschi e del congelatore alle impostazioni minime del controllo. In quello modo, è possibile raffreddare il frigorifero e il congelatore dopo che le porte sono rimaste aperte a lungo o dopo aver riposto dei cibi caldi. Importante: quando la funzione Max Cool è in funzione, i pulsanti + / e per il/cont rollo del frigorifero e del congelatore non saranno attivi.

Per attivarla, premere il pulsante Max Cool. La funzione Max Cool verrà disattivata automaticamente dopo 12 ore, OPPURE premendo il pulsante Max Cool per disattivarla manualmente.

Display On/Off (a seconda dei modelli)

Il valore della temperatura viene visualizzato a intermittenza.

Preferenze dell'utente

Accedere al menu User Preferences per:

• Cambiare la temperatura sul display da °F a °C.
• Attivare o disattivare i segnali acustici.
• Regolare il livello di luminosità durante l'accensione della luce automatica dell'erogatore ( quando esta funzione è attenuata sull'erogatore del ghiaccio e dell'acqua) (a seconda dei modelli).
• Attivare la modalità Sabbath.

Per accedere al menu User Preferences, tenere premuto il pulsante Door Alarm per tre secondi. Una volta in modalità User Preferences, il titolo della

funzione sare visualizzato sul display della temperatura del congelatore e lo stato della funzione apparirà sul display dello scomparto cibi freschi.

1. Premere le frece rivolte in alto e in basso sul display del Freezer (Congelatore) per scorrere le funzioni.
2. Quando viene visualizzata la funzione desiderata, premere le frece rivolte in alto e in basso sul display dello scomparto cibi freschi per cancellare lo stato.
3. Una volta apportate le modifiche, premere il pulsante Door Alarm per tre secondi OPPURE chiudere la porta dello scomparto cibi freschi.

Visualizzazione temperatura (F_C)

Regolare il display per visualizzare le temperature in gradi Fahrenheit o Celsius.

Alarm (AL)

Quando la modalità Alarm è impostata a OFF, i segnali acustici saranno tutti disattivati fino a quando la funzione verrà riattivata.

Selezione livello di luce per l'accensione automatica della luce dell'erogatore (LL) (a seconda dei modelli

Questa impostazione regola il livello di luce per l'accensione automatica della luce dell'erogatore quando il sensore rileva che l'illuminazione nella stanza è troppo Bassa. L'impostazione 1 indica il livello di illuminazione più basso, cioè l'impostazione 9 indica il livello di illuminazione più alto. Importante: la funzione Auto Light (a seconda dei modelli) deve essere attivata sul controllo dell'erogatore del ghiaccio e dell'acqua per poter utilizzato questa opzione.

Modalità risparmio (SAB)

Quando la modalità Sabbath è impostata a ON, tutte le spie dei controlli e la luce notturna saranno disattivate fino a quando la funzione verrà disattivata. Questa funzione non disattiva le lui interne. Premere un pulsante qualsiasi per ripristinare le spie dei controlli.

Superfici calde dell'unità

A volte, la parte anteriore dell'unità frigorifero potrebbe apparire calda al tutto. Questa situazione è normale, in quanto evita la formazione di condensa sulla superficie dell'unità. Diventa ancora più evidente quando il frigorifero viene acceso per la prima volta, quando la temperatura esterna è elevata o dopo che le porte sono rimaste aperte a lungo.

Ripiani

AVVISO

Per evitare infortuni o danni alle proprieta procedere come segue:

• Non maneggiare un ripiano se vi è appoggiato del cibo.
• Assicurarsi che il ripiano sia fissato bene prima di appoggiarvi qualcosa.
• Maneggiare con cura i ripiani di vetro, perché potrebbero rompersi improvisamente se sbeccati, crepati o esposti a cambiamenti repentini di temperatura.

Il vostro frigorifero dispone sia di ripiani Spillsaver™ si di ripiani non chiusi. I ripiani Spillsaver™ hanno un bordo di contentimento per eventuali versamenti di cibo che permette una più agevole pulizia e taluni sono dotati del sistema a estrazione EasyGuide™. Per far scorrere il ripiano (dipende dal modello), afferrare il frontale del ripiano e tirare in avanti. Spingere indietro il ripiano per riportarlo alla posizione originale.

Rimozione di un ripiano:

• Inclinare leggermente versuso l'alto il frontale sollevando la parte posteriore del ripiano. Estrarre.

Cambiare posizione al ripiano

• Inclinare verso l'alto il frontale del ripiano.
• Inserire le tacche del ripiano nelle guide all'altezza desiderata e sistemare il ripiano.
• Verificare che il ripiano sia saldamente bloccato nella parte posteriore.

Il coperchio dello scomparto per verdure serve come ripiano più basso per i cibi freschi.

Rimozione del coperchio dello scomparto per verdure:

• Rimuovere lo scomparto come indicato (vedere,. pagina 124).
• Porre una mano sotto il ripiano per sostenere il vetro. Sollevare e tirare.
• Per riposizionarlo ripetere le operazioni in senso inverno.

Ripiano Elevator™ (dipende dal modello)

Il ripiano Elevator™ è dotato di un bordo anti-versamento e della funzionalità di scorrimento

EasyGuide™. Puo essere regolato in alto o in basso,.
senza doverlo svuotare.

Estrazione del ripiano ElevatorTM:

• Afferrare il frontale del ripiano e tirare in avanti.
• Spingere indietro il ripiano per riportarlo alla posizione originale.

Regolazione del ripiano ElevatorTM:

• Estrarre il pomello della maniglia a manovella.
• Ruotare il pomello in senso orario per alzare il ripiano e in senso antiorario per abbassare l'altezza del ripiano.

Rimozione del ripiano ElevatorTM:

• Svuotare completeness il ripiano e tirarlo in avanti.
• Tirare finché il ripiano non si blocca.
• Esercitare una pressione sulle linguette al di sotto dei bordi esterni e continuare a tirare in avanti finché il ripiano non si libera dall'intelaiatura.

Riposizionamento del ripiano ElevatorTM:

• Allineare il ripiano con l'intelaiatura e premerlo contro.
  Non è necessario agire sulle linguette per reinstallarlo.

Di norma l'insieme dell'intelaiatura del ripiano ElevatorTM non dovrebbe essere rimossa. Se sfortunamente ciò fosse necessario,anche se sconsigliato,la procedura corretta per rimuoverla è la segunte:

Rimozione dell'intelaiatura:

• Svuotare completeness il ripiano.
• Tirare in avanti per circa 5 cm il ripiano e spostare manually i due nottolini posteriori verso il centro del ripiano.
• Sostenendo inferiormente il ripiano e l'intelaiatura, tirare leggermente e ruotare l'insieme di circa 30^ per consentire al meccanismo sul retro di sganciarsi dalle guide verticali posteriori.
• Tirare quindi in avanti l'intero insieme ed estrarlo dallo scompartimento del frigorifero.

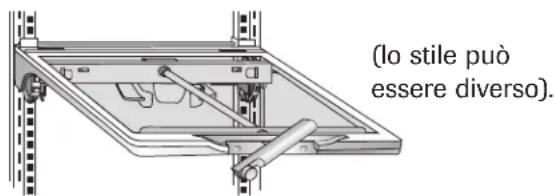

Ripositionamento dell'intelaiatura:

• Ripetere inversamente la procedura di rimozione. Verificare che il ripiano sia a livello. Spingendo il vassoio scorrevole all'indietro, si riposizoneranno nella posizione correttaanche i nottolini posteriori.

Caratteristiche dello scomparto dei cibi freschi

Scomparti nella porta

Beverage chiller™/ Mini chiller™ (dipende dal modello)

Il Beverage Chiller™ e il MiniChiller™ mantengono le bevande e altri articoli più freschi della restante parte dello scomparto per cibi freschi. Un condotto convoglia aria dal congelatore nel (nei) raffreddatore (j).

Controlli

Il controlo del raffreddatore si trovava sulla parete sinistra dello scomparto cibi freschi. Per abbassare la temperatura, girare la manopola in senso orario.

Rimozione del (dei) raffreddatore (i):

Svuotare il (i) raffreddatore (i)
- Far scorrere il gruppo verso l'alto ed estrarlo.

Note: Se il raffreddatore è installato direttamente al di sotto dello scomparto dei latticini o di una vaschetta nella porta, questi vanno estratti prima di procedere alla rimozione del raffreddatore.

Installazione del (dei) raffreddatore (i):

• Allineare uno dei fori d'ingresso dell'aria con la presa d'aria sulla porta.
• Far scorrere il gruppo verso il basso sino ad agganciarlo saldamente al rivestimento della porta.

Nota: I raffreddatori non funzioneranno correttamente se i fori d'ingresso dell'aria non sono ben allineati nella posizione corretta.

Scomparto dei latticini

Lo Scomparto dei latticini offre un comodo spazio nella porta per la conservazione di alimenti spalmabili, come burro e margarina. Questo scomparto può essere spostato in

diverse positioni per adattarsi a diverse esigenze di conservazione.

Rimozione:

• Far scorrere lo scomparto dei latticini verso l'alto ed estrarre.

Installatione:

• Far scorrere all'interno e verso il basso il gruppo per ancorarlo saldamente alla porta.

Rimozione della porta dello scomparto latticini:

• Esercitare una pressione sui lati della porta e tirare.

Installazione della porta dello scomparto latticini:

• Far scorrere i lati della porta internamente allo scomparto finché i punti di incernieramento non scattano in posizione.

Vaschette ribaltabili nella porta (dipende dal modello)

Le Vaschette ribaltabili nella porta consentono un facile accessoagli articolivi conservati nella porta.

Rimozione della vaschetta:

• Inclinare la vaschetta.
• Estrarre con forza dal sostegno.

Installazione della vaschetta:

• Inclinare leggermente il frontale della vaschett a.
• Far scorrere sul sostegno e raddrizzare.

Cambiare posizione alla vaschetta:

Rimuovere la vaschetta
- Far scorrere il sostegno verso l'alto e tirare verso l'esterno.

Collocare il sostegno in una nuova posizione.

Vaschette nella porta

Le Vaschette nella porta possono essere spostate per soddisfare individuali esigenze di conservazione.

Rimozione:

• Far scorrere verso l'alto e tirare verso l'esterno.

Installazione:

• Sistemare la vaschetta all'altezza desiderata sul rivestimento della porta, spingere verso il basso sino a bloccarla.

Cassetti per la conservazione

Cassetti per la conservazione di frutta e verdura a umilità controllata

I Cassetti per la conservazione di frutta e verdura forniscono un ambiente a umidità maggiore, adatto alla conservazione dei prodotti ortofrutticoli.

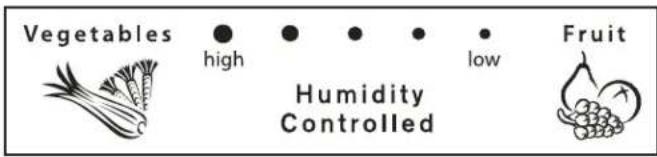

Controlli

I controlli per frutta e verdura regolano la quantità di umidità all'interno del cassetto di conservazione. Spostare il controllo verso Fruit (Frutta) per la conservazione di prodotti con buccia esterna. Spostare il controllo verso Vegetables (Vegetali) per prodotti a foglia.

Rimozione:

• Estrarre completeness il cassetto. (A seconda dei modelli, premere le linguette per rimuovere il cassetto dai binari). Sollevarne la parte frontale e tirare.

Installazione:

• Adagiare il cassetto sui supporti a parete e spingere.
  verso l'interno.

Note: Per una migliorare conservazione, tener ben chiusi i cassetti.

Cassetto a temperatura controllata (dipende dal modello)

Questocassettopuoessereutilizzato per la conservazione diuna seriesdi articoli.

Il cassetto è dotato di un controllo che regola la temperature dell'aria al suo interno. Impostare il controllo a

Cheese (Formaggio) per avere una temperatura normale da frigorifero. Spostare su Meats (Carne) per conservarvi le carni.

Accessor

Tappetini antiscivolo (dipende dal modello)

I Tappetini antiscivolo impedisco agli oggetti contenti nelle vaschette della porta di scivolare. Sono removibili e possono essere lavati in lavastoviglia, inserendoli nel ripiano superiore.

Vaschetta con coperchio (dipende dal modello)

La Vaschetta con coperchio è dotata di un coperchio e di un vassoio estrabile per uova. Rimuovendo il

vassoio, la vaschetta può contener oggetti come i normali contentitori in cartone per uova, ghiaccio, ecc.

Fermo per bottiglie alte/Snugger (dipende dal modello)

Il fermo per bottiglie alte potò essere posizionato sopra qualsi as vaschetta removibile della porta ed evita che le bottiglie alte si inclinino in avanti.

Lo Snugger collegato al Fermo per bottiglie mantiene le bottiglie e qualsiasi altro contentatore in posizione quando la porta viene aperta o chiusa. Regolare lo Snugger facendolo scorrere da un lato all'alto.

Vassoio per uova con manico (lo stile più variare/dipende dal modello)

Il Vassoio per uova con manico accoglie una dozzina di uova e cui essere rimioso agevolmente

per trasportarlo sul piano di lavoro o per lavarlo.

Caratteristiche del congelatore

Ripiani e cestelli

Ripiano fisso del congelatore

Rimozione dei ripiani montati su staffe:

• Sollevare il ripiano dalle clip montate a parete ed estrarre dalle guide a sinistra.

Installazione dei ripiani montati su staffe:

• Posizione il lato sinistro del ripiano nelle guide ed esercitare una pressione verso il basso sulle clip a parete.

Ripiani

I ripiani possono essere spostati per soddisfare le necessità individuali di conservazione.

Rimozione di un ripiano:

• Sganciare il lato destro del ripiano alla guida a parete e farlo scorrere a destra.

Installazione di un ripiano:

• Posizione are il ripiano sulla guida sinistra a parete. Agganciare il ripiano alla guida destra.

Cestelli e cassetti

Cestelli e cassetti (lo stile può essere diverso) scorrono verso l'esterno per consentire un agevole accessoagli articoli nella parte posteriore.

Rimozone:

• Estrarre completeness sollevare il frontale per liberare il contentatore.

Installazione:

• Far scorrere il cestello o il cassetto sulle guide a parete. Sollevare la parte frontale e spingere verso il fondo del frigorifero.

Vaschetta di conservazione del ghiaccio

La Vaschetta di conservazione del ghiaccio è situata sotto al dispositivo automatico di fabbricazione del ghiaccio.

Rimozone:

• Sollevare il braccio del dispositivo di fabbricazione del ghiaccio per disattivarlo. Sollevare la parte frontale della vaschetta ed estrarla completeness. Sollevare verso l'alto la parte frontale della vaschetta e rimuoverla.

Installatione:

• Far scorre la vaschetta sulle guide sotto al dispositivo di fabbricazione del ghiaccio fino a quando scatta in posizione. Abbassare il braccio del dispositivo di fabbricazione del ghiaccio per attivare la produzione di ghiaccio.

Importante: Per una corretta distribuzione del ghiaccio, la vaschetta del ghiaccio deve essere bloccata nella posizione giusta. Per allineare correttamente la vaschetta del ghiaccio con la manopola a elica, girare la manopola a elica dietro la vaschetta in senso antiorario (come indicato).

Scomparti nella porta

Vaschette regolabili sulla porta

Le vaschette sulla porta possono essere spostate per soddisfare le esigenze individuali di conservazione.

Rimozone:

• Sollevare la vaschetta sino a sganciarla dai supporti della porta, quando tirare in avanti per estrarla.

Installazione:

• Far scorrere la vaschetta sul supporto a parete all'altezza desiderata e premere verso il basso per bloccarla in posizione.

Vaschetta fissa sulla porta (dipende dal modello)

La vaschetta fissa sulla porta è situata nella parte alta della porta del congelatore.

Importante: la vaschetta fissa sulla porta non è regolabile. Se viene rimossa, la luce del congelatore non verrà disattivata alla chiusura

Vaschette ribaltabili sulla porta (dipende dal modello)

Le vaschette ribaltabili sulla porta consentono un agevole accessoagliarticoli conservati.

Rimozione della vaschetta:

• Sollevare la vaschetta.
• Tirare con forza per estrarla dal supporto.

Installazione della vaschetta:

• Inclinare leggermente verso il basso la parte frontale della vaschetta.
• Fare scorrere sul supporto e raddrizzare.

Cambiare posizione alla vaschetta:

Rimuovere la vaschetta.
- Sollevare il supporto ed estrarlo.

Posizione il supporto nella nuova posizione, facendolo scorrere.
verso l'interno e verso il basso.

Cestelli da porta inclinabili (dipende dal modello)

Questi cestelli fornisco un adeguato spazio alla conservazione di prodotti alimentari congelati che tendono a spostarsi, come le confezioni di verdure.

Ghiaccio e acqua

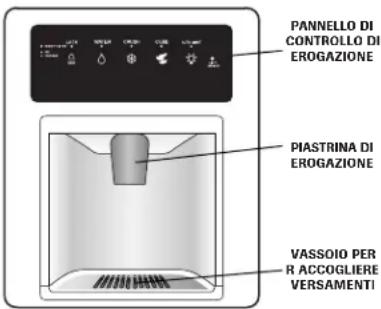

Caratteristiche del distributore (dipende dal modello)

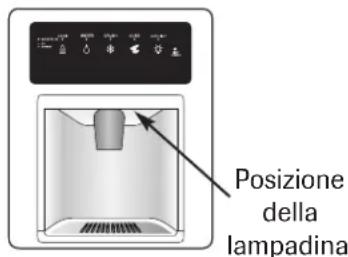

Luce del distributore (dipende dal modello)

Quando si richiede la distribuzione di ghiaccio o acqua con il pulsante principale di erogazione, nell'area del distributore viene attivata una spia luminosa.

Leva di erogazione

La leva di erogazione si trova sulla parete di fondo dell'area di erogazione. Quand'e premuta, la distribuzione avviene secondo quando si è scelto sul pannello di controllo di erogazione.

Vassoio rimovabile

Il vassoio rimovibile in fondo all'area di distribuzione è concepito per raccogliere piccoli versamenti e più essere rimioso disponibile per vuotarlo e pulirlo.

Importante: il vassoio rimovibile non ha scarico.
Evitare che il vassoio trabocchi. Se necessario, rimuovere il vassoio e asciugarlo.

Funzionamento dell'erogatore di acqua

AVVISO

Per evitare infortuni o danni alle cose procedere come segue:

• Non mettere dita, mani o altri oggetti estranei nell'apertura del distributore.
• Non servirsi di oggetti taglienti per rompere il ghiaccio.
• Non distribuire ghiaccio direttamente in bicchieri sottili, vasellame leggero o cristallo delicato.

Utilizzo del dispositivo di produzione del ghiaccio

• Per attivare il dispositivo di produzione del ghiaccio, spingere il braccio verso il basso sbloccandolo.

• Sollevare il braccio nella posizione di blocco per disattivare il dispositivo di produzione del ghiaccio.

Note: Durante l'uso iniziale del distributore di acqua vi saranno uno a due minuti di ridardo nell'erogazione,merici serbatoio si riempie d'acqua. Scartare i primi 10-14 bicchieri di acqua dopo l'allaccimento iniziale dell'acqua al frigorifero e dopo lunghi periodi di inattività.

Uso della leva di erogazione

• Scegliere la selezione di acqua dal pannello di controllo del distributore.
• Premere con un recipiente robusto, contro la leva di erogazione. Durante la distribuzione di ghiaccio triturato, tenere il contentatore il più possibile vicino allo scivolo per ridurre gli spruzzi.
• Per arrestare l'erogazione di acqua togliere la pressione sulla leva. Una piccola quantità di acqua potrebbe continuare ad uscire e a cadere nel vassoio del distributore. I versamenti abbondanti devono essere asciugati.

Ghiaccio e acqua

Controllo del distributore (dipende dal modello) (le funzionalità del controllo variano a seconda dei modelli)

Funzionamento del distributore di ghiaccio

Distribuzione del ghiaccio:

• Selezionale la modalità del ghiaccio in Crushed (macinato) o Cubes (cubetti) premendo il pulsante relativo nel pannello di controllo del distributore. Un spia verde sopra il pulsante conferma la selezione.
• Premere il recipiente contro la leva di erogazione. Durante la distribuzione di ghiaccio macinato tenere il recipiente il più possibile vicino allo scivolo per ridurre gli spruzzi.

Note:

• La modalità selezionata non può essereambiata durante la distribuzione del ghiaccio.
• Se il distributore (dipende dal modello) funziona per più di due minuti, un sensore automatico spegne l'alimentazione di corrente all'area di distribuzione. Vedere la sezione Blocco del distributore per informazioni su come sbloccarlo.

Blocco del distributore (dipende dal modello)

Il blocco del distributore blocca l'erogazione di ghiaccio o acqua.

Blocco del distributore:

• Mantenere premuto il pulsante Lock per tre secondi. Una spia verde sopra al pulsante conferma che il distributore è bloccato.

Sblocco del distributore:

• Mantenere premuto il pulsante Lock per tre secondi. La spia verde sopra al pulsante si spegnerà.

Spia dell'indicatore di stato del filtrodiell'acqua (dipende dal modello)

La spia dell'indicatore di stato del filtro dell'acqua serve per ricordare di sostituire il filtro dell'acqua.

Una spia verde indica che il filtro è in buone condizioni, una spia rossa che il filtrlo deve essere sostituito. Dopoe essere divertata rossa, la spia rimane tale fino al ripristino della funzione.

Ripristino della spia:

• Mantenere premuti insieme i pulsanti Lock e Water per quattro secondi. Quando la funzione è stata ripristinata con successo la spia di stato verde lampeggerà tre volte.

Luce automatica (dipende dal modello)

La funzione Luce automatica offre la capacité la luce del distributore con maggiore potenza quando il Sensore di luce rivela che il livello della luce ambientale è basso.

Attivazione della Luce automatica:

• Premere il pulsante Auto Light. Una spia verde sopra il pulsante si illumina quando il sensore è attivo.

Disattivazione della Luce automatica:

• Premere il pulsante Auto Light. La spia verde sopra al pulsante si spegnerà.

Note: La luce del distributore funziona independently dal fatto che la Luce automatica sia ON o OFF.

Modalità Giorno Festivo (dipende dal modello)

Se attenuata, la Modalità Giorno Festivo disattiva le lui del controllo, pur mantenendo i controlli di funzione.

Attivazione della modalità di giorno festivo:

• Mantenere premuti insieme i pulsanti Lock e Auto Light da tre a quattro secondi, dopo di che la luce del distributore si spegnerà.

Disattivazione della modalità di giorno festivo:

• Mantenere premuti insieme i pulsanti Lock e Auto Light da tre a quattro secondi, dopo di che la luce del distributore si riaccenderà.

Note:

• In esta modalità la luce del distributore non si accende durante la distribuzione.
• Nel caso di interruzione dell'erogazione di energia elettrica, il controllo rimarra nella Modalità Giorno Festivoanche后期 il ripristino.

Filtro dell'acqua

Rimozione e installmente del filtrò dell'acqua (dipende dal modello)

ATTENZIONE

Per evitare infortuni gravi o morte, non usare il frigorifero perché adeguata disinfezione prima o dopo l'uso del filtrio in una località in cui vi era acqua pericolosa o di qualità sconosciuta.

AVVISO

Dopo l'installazione di un filtro dell'acqua, lasciare sempre scorrere l'acqua per due minuti prima di rimuovere per qualsiasi motivo il filtrro. L'aria intrappolata nelsystema potrebbe causare un'espulsione violenta dell'acqua e della cartuccia. Rimuovere con cautela.

• La cartuccia di bypass non filtrà l'acqua. Assicurarsi di avere una cartuccia di ricambio quando occorreambiare ilhetto.
• Se ilsystemadi filtrazione dell'acqua ha subito un congelamento, cancellare la cartuccia delchio.
• Se ilsystema non è stato utilizzato per diversi mesi, o l'acqua ha un odore o gusto sgradevole, sciacquare il systema erogando acqua per due o tre minuti. Se I'odore e il gusto sgradevoli persistonto, cancellare la cartuccia del filtrio.

Installazione iniziale

Il filtrò dell'acqua è situato nell'angolo in alto a destra dello scomparto cibi freschi.

1. Rimuovere il coperchio blu del bypass e conservarlo per un uso futuro.
2. Rimuovere l'etichetta che sigilla l'estremita del filtro e inserirla nella testa del filtro.
3. Ruotare delicatamente in senso orario fino a quando il filtro si blocca. Inserire il coperchio del filtrro fino a farlo scattare.

1. Far uscire l'aria dalsystema per ridurre gli spruzzi di acqua.Lasciare scorrere I'acqua ininterrottamente per due minutiattraverso il distributore fina a quando esce in modo continuo.Quando viene usato per la prima volta, attendere uno o due minuti per consentire che il serbatoio interno dell'acqua si riempia.

2. In ambienti con acqua di scarsa qualità potrebbe essere necessario farla scorrere più a lungo.

Sostituzione del filtro dell'acqua

Importante: L'aria intrappolata nelsystema potrebbe causare una espulsione violenta dell'acqua e della cartuccia. Rimuovere con cautela.

1. Ruotare ilhetto in senso antiorario fino a staccarlo alla testa del ghetto.
2. Versare l'acqua dalchio nel lavandino e gettarlo con i normali rifiuti di casa.
3. Asciuagare I'ecesso di acqua dal coperchio del filtrone e continuare con il procedimento descritto nelle fasi 2 e 4 della sezione Installazione iniziale.

Il filtrò dovrebbe essereambiato almeno agli 12 mesi.

Importante: le condizioni dell'acqua e la frequenza di utilizzo influenzano la durata della cartuccia del filtro dell'acqua. Se si usa molta acqua o se l'acqua è di scarsa qualità, potrebbe essere necessario sostituire il filtrto più spesso.

Per acquistare la cartuccia di ricambio per il filtrò dell'acqua, contattare il distributore locale.

Il distributore di acqua può essere utilizzato nella dettaghe dell'acqua. Se si opta per questa soluzione, sostuire il filtrato con il coperchio blu del bypass.

PuriClean II Specifiche diistema e foglio dei dati di rendimento della cartuccia del filtro dell'acqua

Specifique

Velocità (massima) del flusso di servizio. 0.78 GPM (2.9 L/min)

Durata (massima) 750 .750 gallons/2838 liters

Temperatura massima di esercizio. 100^ / 38^

Requisiti minimi di pressione. 35 psi /241 kPA

Temperatura minima di esercizio. 33^ / 1^

Pressione massima di esercizio. 120 psi /827 kPA

Dati di rendimento

Standard No 42: Effetti Esteti
Parametro	USEPA MCL	Concentrazione del prodotto indesiderato	Media prodotto indesiderato	Deflusso Riduzione		%		Requisito minimo di riduzione
				Media	Massimo	Media	Minima
Cloro	-	2,0 mg/L ± 10%	1.88 mg/L	<0,05 mg/L	0,06 mg/L	>97,26%	96,84%	50%
T & O	-	-	-	-	-	-	-	-
Particolati**	-	almeno 10.000 particelle/mL	5.700.000 #/ml	30.583 #/ml	69.000 #/ml	99,52%	98,94%	85%

Standard No 53: Effetti igienici
Parametro	USEPA MCL	Concentrazione del prodotto indesiderato	Media di prodotto indesiderato	Deflusso Riduzione		%		Requisito minimo di riduzione
				Media	Massimo	Media	Minima
Torbidità	1 NTU**	11 ± 1 NTU***	10,73 NTU	0,36 NTU	0,049 NTU	97,09%	95,20%	0,5 NTU
Cisti	Riduzione % 99,5	Minimo 50.000/L	220.000 #/L	<1	<1	>99,99%	>99,99%	>99,95%
Asbesto	Riduzione % 99	da 10' a 10° fibre/L; fibre più lunghe di 10 micrometri	155 MF/L	<1	<1	>99,99%	>99,99%	99%
Piombo a pH 6,5	0,015 mg/L	0,15 mg/L ± 10%	0,153 mg/L	<0,001	<0,001	>99,35%	>99,35%	0,10 mg/L
Piombo a pH 8,5	0,015 mg/L	0,15 mg/L ± 10%	0,150 mg/L	<0,001	<0,001	>99,35%	>99,35%	0,10 mg/L
Mercurio a pH 6,5	0,002 mg/L	0,006 mg/L ± 10%	0,006 mg/L	0,00026	0,0005	98,72%	90,91%	0,002 mg/L
Mercurio a pH 8,5	0,002 mg/L	0,006 mg/L ± 10%	0,006 mg/L	0,0008	0,0015	98,72%	75,93%	0,002 mg/L
Lindano	0,0002 mg/L	0,002 mg/L ± 10%	0,002 mg/L	0,000025	0,00007	98,72%	96,50%	0,0002 mg/L
Toxafene	0,003 mg/L	0,015 mg/L ± 10%	0,015 mg/L	<0,001	<0,001	92,97%	91,67%	0,003 mg/L
Atrazine	0,003 mg/L	0,009 mg/L ± 10%	0,00873 mg/L	<0,002	<0,002	76,99%	75,31%	0,003 mg/L

• Provati con una velocità di flusso di 2,9 L/min; a una pressione di 413,1 kPa; pH di 75 ± 0.5 ; a una temperatura de 20 ± 3^ C ; in condizioni standard di lavoratorio,ma il rendimento reale è vuariare. Il rendimento dichiarato è provato e autencato alla NSF International.
  ** Misurato in particelle/ml. Lc particelle usate erano tra 0,5 e 1 micron.
  *** Unita nefelometriche di torbidità

Provato e autorizzato da NSF International in conformità agli standard 42 e 53 ANSI/NSF nel modell 750 per la riduzione dl:

Standard ^ 42: Effetti estetici Riduzione di gusti e odori

Odore esapore di cloro

Unità di filtraggio meccanico Riduzione di particolati di classe 1

Standard n° 53: Effetti igienici

Unità di riduzione chimica

Riduzione di Piombo, Atrazina, Lindano,

Mercurio & Toxafene

Unità di filtrazione meccanica

Riduzione di cisti, torbidità e asbesto

Condizioni generali di utilizzo

Leggere il presente foglio dei dati del rendimento e confrontare le capacità di但这a unità con le esigenze reali di purificazione di acqua.

NON utilizzato quello prodotto in zone con acqua microbiologicamente pericolosa o di qualità sconosciuti alla disinfezione idonea a monto o a Valle del systema. Unsystemacertificato per riduzione di cisti cui po èssereutilizzato su acqua disinfettata che può contentere cisti filtrabili.

USARE SOLTANTO CON ACQUA FREDDA.
VERIFICARE CHE SIANO RISPETTATI LEGGI E
REGOLAMENTI STATALI E LOCALI.

La sostituzione tempestiva della cartuccia è esseniale per un rendimento soddisfacente del sistema di filtrazione. Per il funzionamento generale, i requisiti di manutenzione e la ricerca di guasti, si prega di fare riferimento alla Guida all'uso e alla manutenzione.

Questoistema è stato provato in conformità a ANSI/NSF 42 e 53 per la riduzione delle sostanze sopra elencate. La concentrazione delle sostanze indicate all'ingresso del sistema è stata ridotta ad una concentrazione minore o uguali a quella consentita per acqua in uscita dal sistema, come specificato in ANSI/NSF 42 e 53.

Conservazione dei cibi freschi

• Lo scomparto per cibi freschi di un frigorifero deve ave una temperature compresa fra 1^ e 4^ (la temperature ottimale è 3^ ). Per controllare la temperature, insere un termometro in un bichiere d'acqua, posizionare il bichiere al centro del frigorifero e controllarlo après 24 ore. Se la temperature è superiore a 4^ , regolare il controllo come descripto alle pagina 119-121.
• Evitare di appoggiare troppi cibi sui ripiani del frigorifero. Questo, infatti, riduce la circolazione di aria intorno ai cibi provocando un raffreddamento non uniforme.

Frutta e verdura

• La conservazione nei cassetti create una situazione di umidità che mantiene la qualità della frutta e della verdura per periodi di tempo più lunghi (vedere pagina 124).
• Scegliere la frutta e la verdura prima della conservazione e consumare prima i cibi morbidi o che presentano ammaccature. Gettare i cibi che migliorano segni di deterioramento.
• Avvolgere sempre i cibi dai sapori forti, come le cipolle e cavoli, con pellicola o carta d'alluminio per evitare che l'odore si propaghiagli altri cibi.
• Anche se la verdura ha bisogno di umidità per rimanere fresca, se bagnata quando riposta in frigorifero, il tempo di conservazione potrebbe diminuire (soprattutto per i cibi con foglie). Prima della conservazione, asciugare bene le verdure.
• Lavare la verdura fresca solo al momento dell'uso.

Carne e formaggio

• Avolgere la carne cruda e la carne bianca con pellicola o carta d'alluminio per evitare perdite e la contaminazione di altri cibi o superfici.
  Occasionalmente, sulla superficie di formaggi duri (Emmental svizzero, Parmigiano) si forma della muffa. Tagliare la parte intorno (almeno 2,5cm ) e quello l'area che presenta la muffa. Tenere lontano il coltello alla muffa. Non tenere in frigorifero fette di formaggio, formaggi morbidi, ricotta, panna o yogurt che presentano muffa.

Latticini

• La maggior parte dei latticini, come il latte, lo yogurt, la panna e la ricotta presentano una data di scadenza sulla confezione. Conservare questi cibi nella confezione originale e metterli in frigorifero subito dopo l'acquisto oppure dopo agli utilizzato.

Conservazione di cibi congelati

• Lo scomparto congelatore di un frigorifero dovrebbe ave una temperatura approximativa di -17^ C. Per controllare la temperatura, posizionare un termometro fra due pacchetti congelati e controllare dopo 24 ore. Se la temperatura è superiore a -17^ C, regolare il controlledo come spiegato alle pagina 119-121.

• Un congelatore risulta più efficente se è piano almeno per due terzi.

Prepare i cibi da conservare in congelatore

• Per ridurre al minimo la disidratazione e il deterioramento dei cibi, usare carta d'alluminio, pellicola, sacchetti per congelatore o contentitori a chiusura ermetica. Far fuoriuscire tutte l'aria delle confezioni e assicurarsi che siano chiuse bene. Se nelle confezioni è presente aria, i cibi potrebbero essiccarsi, cancellare colore o essere un sapore strano.
• Avvolgere le carni fresche e bianche con pellicola o carta d'alluminio prima di concelarle.
• Non conservare nuovamente in congelatore carni già scongelate.

Caricare il congelatore

• Evitare di riporre cibi troppo caldi nel congelatore. Questo, infatti, comporta un sovraccarico del congelatore, rallenta i tempi di congelamento e potrebbe innalzare la temperature dei cibi congelati.
• Lasciare uno spazio fra le confezioni per consentire la libera circolazione dell'aria e consentire un rapido congelamento.
• Evitare di conservare cibi difficili da congelare, come gelati e succo d'arancia, nelle vaschette sulla porta del congelatore. è meglio conservare questi cibi all'interno del congelatore dove la variazione di temperatura dovuta all'apertura della porta è inferiore.

ATTENZIONE

Per evitare scosse elettriche che possono causare gravi infortuni e morte, staccare la corrente elettrica dal frigorifero prima di pulirlo. Al termine della pulizia ricollegare la corrente elettrica.

AVVISO

Per evitare infortuni o danni alle propietà procedere come segue:

• Leggere e seguire le istruzioni del fabbricante riguardanti tutti i prodotti per la pulizia.
• Non mettere vaschette, ripiani né accessori nella lavastoviglia, perché si potrebbero spaccare o deformare.

Pulizia del frigorifero

PARTE	NON UTILIZZARE	DA FARE
Porte e struttura esterna verniciate isce o lavorate (a seconda dei modelli) Qualiasi danno alle superfici derivante da un utilizzo improprio di prodotti per la pulizia o di prodotti non raccomandati non è coperto da garanzia.	Prodotti abrasivi Ammoniaca Candeggina Detergenti concentrati o solventi Spugnette abrasive o paglietta	Usare una soluzione di acqua e bicarbonato (4 cucchiami da tavola di bicarbonato di sodio in 1 litro di acqua calda).
Interni
Porte ed esterni in acciaio (dipende dal modello) Importante: i dati alle finiture in acciaio inossidabile causati dall'uso improprio di prodotti di pulizia o di prodotti sconsigliati non sono coperti alla garanzia di prodotto.	Prodotti abrasivi Ammoniaca Candeggina Detergenti concentrati o solventi Spugnette abrasive o paglietta Prodotti a base di aceto Detergente a base di limone	Sciacquare le superfici con acqua pulita tiepida e asciugare immediamente per evitare macchie. Usare acqua saponosa tiepida e un panno morbido e pulito oppure una spugna. Sciacquare le superfici con acqua pulita tiepida e asciugare immediamente per evitare macchie. Per lucidare e impedire le impronte delle mani, usare Stainless Steel Magic Spray (codice 20000008)*
Guarnizioni delle porte	Prodotti abrasivi Spugnette abrasive o paglietta	Usare acqua saponosa tiepida e un panno morbido e pulito oppure una spugna.
Avvolgimento del condensatore Per accedervi, rimuovere la griglia inferiore.	Qualsiasi elettrodomestico diverso da un aspirapolvere	Usare un aspirapolvere.
Griglia del ventilatore del condensatore Vedere retro del frigorifero.		Usare un aspirapolvere munito di spazzola.
Accessorii Ripiani, vaschette, cassetti, ecc.	La lavastoviglie	Seguire le istruzioni per la rimozione e l'installazione riportate nelle rispettivesezioni. Aspettre che gli accessori si scaldino alla temperature ambiente. Diluire con detersivo neutro e usare per la pulizia un panno morbido e pulito o una spugna. Usare una spazzola di plastica per pulire nelle scanalature. Risciacquare le superfici con acqua tiepida pulita. Ascuiare immediamente vetro e oggetti trasparenti per evitare macchie.

Rimozione degli odori dal frigorifero

ATTENZIONE

Per evitare scosse elettriche che possono causare gravi infortuni e morte, staccare la corrente elettrica dal frigorifero prima di pulirlo. Al termine della pulizia ricollegare la corrente elettrica.

1. Rimuovere tutto il cibo eMETTERE il frigorifero su OFF.
2. Scollegare l'alimentazione di corrente del frigorifero.
3. Pulire tutte le superfici interne e tutti i ripiani, cassetti, vaschette e guarnizioni seguendo le istruzioni.
4. Diluire un detersivo neutro e passare accuratamente con una spazzola di plastica tutte le fessure. Lasciare ad agire per cinque minuti. Sciacquare le superfici con acqua tiepida. Asciugare con un panno morbido e pulito.
5. Lavare e asciugare tutte le bottiglie, i contentitori e i vasetti. Gettare gli articoli rovinati o scaduti.
6. Impacchettare o conservare in contentitori ben chiusi i cibi che propaganda odore per prevenire l'ulteriori diffusione di odori.
7. Ricollegare il frigorifero e riporre il cibo al suo interno.
8. Attendere che il frigorifero si raffreddi.
9. Dopo 24 ore, verificare se l'odore è stato eliminato.

Se I'odore persiste:

1. Rimuovere i cassetti per frutta e verdura e porli sul ripiano superiore del frigorifero.
2. Riempire il frigorifero e il congelatore - incluse le porte - con dei fogli stropicciati di carta da giornale bianco e nero.
3. Spargere dei pezzetti di carbone su giornale stropicciati, sua nel frigorifero che nel congelatore.
4. Chidere le porte e lasciare riposare da 24 a 48 ore.

Consigli per risparmiare energia

• Evitare di stipareccessivamenteiripiani,per non ridurre la circolazione di aria attorno al cibo e causare un funzionamento eccessivo del frigorifero.
• Evitare di inseire contemporaneamente più cibi caldi nel frigorifero, per non sovraccaricare gli scomparti e rallentare il processo di raffreddamento.
• Non usare fogli di alluminio, carta oleata o tovagliette in carta a protezione dei ripiani, per non ridurre la circolazione dell'aria e diminuire l'efficienza del frigorifero.
• Un congelatore pieno per due terzi ha una efficienza maggiore.
• Collocare il frigorifero nella parte più fredda della stanza. Evitare le zone colpite alla luce diretta del sole, o vicino a condotti di riscaldamento, canne fumarie o altre sorgenti di calore: Se non fosse possibile, isolare esternamente using parte di un mobile o del materiale isolante.
• Pulire le guarnizioni delle porte agli tre me si seguendo le istruzioni, per assicurare che le porte si chiudano perfettamente e garantire un buon funzionamento del frigorifero.
• Ridurre il tempo di aperture delle porte sistamente opportunamente gli articoli nel frigorifero.
• Verificare la chiusura ermetica delle porte livellando il frigorifero come indicate nelle istruzioni di installment.
• Pulire gli avvolgimenti del condensatore agli tre mesi, come indicate nelle istruzioni per la pulizia, per augmentare il risparmio di energia e migliorare il rendimento del frigorifero.

Sostituire le lampadine

ATTENZIONE

Per evitare una scossa elettrica, che può causare infortuni gravi o morte, scollegare la corrente elettrica dal frigorifero prima di sostuire la lampadina. Dop la sostuzione ricollegare la corrente elettrica.

AVVISO

B

• Aspettare che la lampadina si raffreddi.
• Indossare guanti per sostituire la lampadina.

Scomparto superiore dei cibi freschi

Le lampadine del ripiano superiore dello scomparto cibi freschi si trovano dietro il pannello frontale. Raggiungere il pannello dal dietro per sostituire le lampadine.

Scomparto inferiore dei cibi freschi

1. Spingere le linguette inferiori (A) sulla protezione. Ruotare il coperchio e rilasciare le linguette (B).
2. Rimuovere la lampadina.
3. Sostituire con lampadine da elettrodomestici: non più di 40 Watt.
4. Inserire le linguette superiori (B) della protezione nelle fissure e premere la parte inferiore (A) sino a farla scattare.

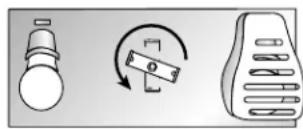

Sezione superiore del congelatore

1. Rimuovere la vaschetta del ghiaccio sollevando la parte frontale ed estraendola.

1. Rimuovere la protezione della lampadina premendo sul lato destro superiore della protezione e ruotando verso il basso.
2. Rimuovere la lampadina. Sostituire con lampadine da elettrodomestici: non più di 40 Watt.
3. Ruotare la protezione verso l'alto esercitando su diessa una leggera pressione fino a farla scattare in posizione.
4. Rimettere a quello la vaschetta del ghiaccio facendola scorrere fino a quando scatta al suoippo.

Sezione inferiore del congelatore

1. Stringere entrambi i lati della protezione della lampadina per rimuoverla.
2. Rimuovere la lampadina. Sostituire con lampadine da elettrodomestici: non più di 40 Watt.
3. Stringere entrambi i lati della protezione della lampadina per farla scattare in posizione.

Distributore di ghiaccio ed acqua (dipende dal modello)

1. Individuare la lampadina nella parte superiore del telaio di distribuzione. Svitare per rimuoverla.
2. Sostituire la lampadina con una lampadina da E10, 6 watt, 250 volt.

Prima di partire per le vacanze

ATTENZIONE

Se il vosto frigorifero ha un distributore di ghiaccio ed è installato in una posizione in cui vi è una remota possibilità che la temperatura possa scendere al di fatto della temperatura di congelamento, il sistema di fornitura dell'acqua (compreso il serbatoio e la valvola dell'acqua) devono essere svuotati da personale qualificato.

Per brevi vacanze o assenze (tre mesi o meno):

1. Rimuovere tutti i prodotti deperibili.
2. Se nessuno controllerà il frigorifero durante l'assenza, rimuovereanche tutti i prodotti congelati.

3. Se il frigorifero dispone di un disposativo automatico per la fabbricazione di ghiaccio:

4. Chiudere la valvola di alimentazione dell'accua al dispositivo almeno un giorno prima della partenza.

5. Una volta estratto l'ultimo ghiaccio, sollevare il braccio del dispositorio nella posizione OFF.

6. Svuotare lo scompar to del ghiaccio.

7. Se la temperatura della stanza potrebbe scendere al di除去 dei 13^ C, seguire le istruzioni per le assenze prolongate.

Per vacanze o assenze lunghe (superiori ai tre mesi) o nel caso che la temperature della stanza scenda al di fatto di 13^ :

1. Rimuovere il cibo.

2. Se il frigorifero dispone di un dispositivo automatico per la fabbricazione di ghiaccio:

3. Chiudere la valvola di alimentazione di acqua al dispositivo almeno un giorno prima della partenza.

4. Una volta estratto l'ultimo ghiaccio, sollevare il braccio del dispositorio nella posizione OFF.

5. Svuotare lo scomparto del ghiaccio.

6. Se il frigorifero ha un distributore conhetto dell'acqua, rimuoverve la cartuccia delhetto dell'acqua e installare il bypass. Gettare la cartuccia usata.

7. Impostare il controllo del Freezer (Congelatore) a OFF.

8. Togliere l'alimentazione elettrica al frigorifero.

9. Pulire con cura l'interno di entrambi gli scomparti usingando una soluzione di bicarbonato e un panno pulito e morbido (quattro cucchiami da ravola di bicarbonato in un litro di acqua calda).
10. Asciugare bene.
11. Lasciare le porte aperte per prevenir la formazione di muffa e ruggine.

Al ritorno:

Dopo una vacanza o assenza breve:

Per i modelli con dispositivo per la fabbricazione o distribuzione automatica di ghiaccio:

• Ricollegare l'alimentazione dell'acqua e aprire la valvola di rifornimento (vedere pagina 115).
• Controllare la connessione con la rete idrica per 24 ore per verificare eventuali perdite.
• Lasciar scorrere 10-15 bicchieri di acqua dal distributore.
• Riavviare il dispositivo per la fabbricazione del ghiaccio.
• Gettare almeno le prime tre produzioni di ghiaccio.

Dopo una vacanza o assenza prolongata:

• Se il frigorifero è dotato di un dispositivo automatico per la fabbricazione di ghiaccio, ricollegare l'alimentazione dell'acqua e attivare la valvola del rifornimento (vedere pagina 115).
• Ricollegare all' alimentazione elettrica il frigorifero e impostare i controlli (vedere pagina 119-121).
• Controllare la connessione con la rete idrica per 24 ore e sistemare se necessario le perdite.

Per i modelli con distributore,fare scorrere l'acqua nel distributore per almeno tre minuti con inserito il bypass del filtro, quando installare il filtrto dell'acqua (vedere pagna 128).

• Dopo aver installato il filtrlo dell'acqua, lasciar scorrere continuamente l'acquaattraverso il distributore per almeno due minuti o sino a quando I'acqua non scende in modo continuo alla presenza di aria. Potrebbero passare uno o due minuti prima che I'acqua riempil serbatoio.
• Riaviare il disposativo per la fabbricazione del ghiaccio.
• Scartare il ghiaccio prodotto entro le prime 12 ore (almeno le prime tre produzioni).

Prima di spostarlo

• Seguire le istruzioni per vacanza/assenza prolongata, sino al punto 7.
• Assicurare tutti gli oggetti mobili come ripiani e cassetti fissandoli saldamente con del nastro adesivo sono da prevenir qualsiasi danno.
• Chiudere le porte con del nastro adesivo.
• Per spostare il frigorifero usare un carrello per elettrodomestici. Manovrare sempre il carrello standovi dietro o di lato - mai dinnanzi.
• Durante il trasporto, assicurarsi che il frigorifero sia in posizione verticale.

Le migliorie apporte alla struttura del frigorifero potrebbero produrre suoni diversi da quelli emessi in un modello precedente. Queste migliorie sono volte a offrir un frigorifero migliorie per la conservazione dei cibi, con un ridotto consumo energetico e rendere il frigorifero più silenzioso. Visto che i nuovi modelli sono più silenzosi, si potrebbero sentire suoni già presenti nelle vecchie unità, ma che erano mascherati da livelli di rumore più alto. Molti di questi suoni sono normali. Si noti che le superfici adiacenti a un frigorifero, come le pareti, i pavimenti e mobili, potrebbero accentuare questi suoni. Di seguito sono riportati alcuni dei suoni normali che si potrebbero sentire.

RUMORE	CAUSA POSSIBLE	SOLUTION
Clic	Il controllo del frigorifero (A) fa clic quando avvia o ferma il compressore	• Funzionamento normale
	Il timer per lo sbrinamento o il controllo elettrico dell'umidificatore (dipende dal modello) (B) producono un rumore simile a quello di un orologio elettrico all'avvio e al termine del ciclo di sbrinamento.	• Funzionamento normale
Aria che sibila o soffia	Il ventilatore del condensatore (D) produce questi rumori durante il funzionamento.	• Funzionamento normale
	Il ventilatore del congelatore (C) produce questi rumori durante il funzionamento.	• Funzionamento normale
	Il ventilatore del congelatore (C) rallenta sino a fermarsi quando viene aperta la porta del congelatore.	• Funzionamento normale
Gorgoglio o suono di bollore	L'evaporatore (E) e lo scambiatore di calore (F) del composto refrigerante fanno questi rumori nelle circolano.	• Funzionamento normale
Colpetti	I cubi di ghiaccio del dispositivo per produrre il ghiaccio cadono nel secchiello del ghiaccio (G).	• Funzionamento normale
	Lo scivolo del ghiaccio (H) si chiude.	• Funzionamento normale
Vibrazioni	Il compressore (I) fa dei suoni pulsanti durante il funzionamento.	• Funzionamento normale
	Il frigorifero non è livellato	• Vedere Livellamento (vedere pagna 118).
Ronzio	La valvola dell'accua del dispositivo (J) per produrre il ghiaccio ronza quando riempie di acqua il dispositivo.	• Funzionamento normale
Brusio	Il dispositivo (K) per produrre il ghiaccio è accesso ma non collegato con l'accua.	• Funzionamento normale
	L'elica (L) produce un ronzio nelle agita il ghiaccio durante l'erogazione.	• Funzionamento normale
	Il compressore (I) più produrre un ronzio piuttosto alto durante il funzionamento.	• Funzionamento normale
	La valvola a solenoide (M) manovra lo sportello dello scivolo.	• Funzionamento normale

PROBLEMIA	CAUSE POSSIBILI	RIMEDI
Il controlled e le lui del congelatore sono accesi, ma il compressore non funziona	Il frigorifero sta sbrinando.	Operazione normale. Aspettare 40 minuti per vedere se il frigorifero si riavvia.
I cassetti a temperatura controllata sono troppo caldi	Le impostazioni dei controli sono troppo basse.	Vedere paglia 124 per regolare i controlli.
	I controli del congelatore sono troppo bassi.	Vedere le paglia 119-121 per regolare i controlli.
	Il cassetto è nella posizione sbagliata.	Vedere paglia 124 per verificare la posizione del cassetto.
Il frigorifero non funziona	La spina non è collegata alla presa di corrente.	Collegare all'alimentazione elettrica il frigorifero.
	La manopola del congelatore è posizionata su OFF (dipende dal modello).	Vedere paglia 119-121 per regolare i controlli.
	I controli della temperature sono impostati a “-” (dipende dal modello).	Vedere paglia 119-121 per regolare i controlli.
	Il fusabile è bruciato o l'interruttore automatico o il salvavita deve essere ripristinato.	Sostituire i fusibili bruciati, controlare l'interruttore automatico o salvavita e ripristinarlo se necessario.
	Si è verificata un'interruzione di corrente elettrica.	Chiamare la compagnia elettrica locale per riferire l'interruzione.
Il frigorifero continua a non funzionare	Il frigorifero ha un guasto.	Staccare la spina del frigorifero e trasfere il cibo ad un altre frigorifero. Se un altro non è disponibile系統are del ghiaccio secco nel congelatore per conservare il cibo. La garanzia non copre la perdita di cibo. Chiamare il servizio di assistenza.
La temperature del cibo è troppo Bassa	Gli avolgimenti sono sporchi.	Pulire seguendo le istruzioni di paglia 131.
	I controli del frigorifero o del congelatore sono impostati troppo alto.	Vedere le paglia 119-121 per regolare i controlli.
La temperature del cibo è troppo calda	La porta non si chiude bene.	Il frigorifero non è livellato. Vedere paglia 118 per informazioni sul livellamento del frigorifero.
		Controllare che le guarnizioni chiudano bene. Pulire, se necessario, seguendo le istruzioni di paglia 131.
		Controllare che non vi siano delle ostruzioni interne che impedisco alla porta di chiudere bene (ad esempio dei cassetti chiusi male, dei secchielli per il ghiaccio, dei recipientti troppo grandi o sistemi male, ecc.).
	Occorre regolare i controlli.	Vedere le paglia 119-121 per regolare i controlli.
	Gli avolgimenti del condensatore sono sporchi.	Pulire seguendo le istruzioni di paglia 131.
	La griglia posteriore dell'aria è bloccata.	Verificare la posizione degli oggetti all'interno del frigoriferro e liberare la griglia. Le griglia posteriori sono situate nelle cassetti per frutta e verdura.
	La porta è stata aperta frequentlymente o è rimasta aperta a lungo.	Ridurre il tempo in cui la porta rimane aperta. Organizzato il cibo in modo efficente per assicurare che la porta sia aperta il meno possibile.
	Si è aggiunto del cibo di recente.	Aspettare che il cibo appena aggiunto abbia raggiunto la temperature del frigoriferro o del congelatore.
Il frigorifero ha odore	I cibi che sprigionano odori dovrebbero essere coperti o impacchettati.	Pulire seguendo le istruzioni di paglia 131.
	L'interno del frigorifero necessita di pulizia.
PROBLEM A	CAUSE POSSIBILI	RIMEDI
Si formano delle goccioline di acqua all'esterno del frigorifero	La porta non è ben chiusa.	Controllare che non vi siano delle ostruzioni interne che impediscono alla porta di chiudere bene (ad esempio dei cassetti chiusi male, dei secchielli per il ghiaccio, dei recipienti troppo grandi o sistemiati male, ecc.).
		Vedere paglia 118 Livellamento.
	Le guarnizioni delle porte non chiudono in modo corretto.	Pulire seguendo le istruzioni di categoria 131.
	Il livello di umidità è alto.	Situatione normale in momenti di alta umidità.
	I controlli devono essere regolati.	Vedere le categoria 119-121 per regolare i controlli.
Si formano delle goccioline all'interno del frigorifero	I livelli di umidità sono alti o la porta è stata aperta frequentlymente.	Ridurre il tempo di aperture della porta. Organizzare il cibo in modo efficente per assicurare che la porta sia aperta il meno possibile.
	Le guarnizioni delle porte non chiudono in modo corretto.	Pulire seguendo le istruzioni di categoria 131.
Il frigorifero o il dispositivo per fare il ghiaccio fa rumori inconsueti o che sembrano troppo forti	Funzionamento normale.	Vedere categoria 135.
Il cassetto a temperatura controllata e/o il cassetto per frutta e verdura non si chiudono agevolmente	Il contentuto dei cassetti o la posizione degli oggetti che li circondano potrebbero ostruire i cassetti.	Spostare gli oggetti ed i recipienti per evitare interferenze con i cassetti.
	Il cassetto non è nella posizione giusta.	Vedere categoria 124 per un positioningamento correto del cassetto.
	Il frigorifero non è livellato.	Vedere categoria 118 per informazioni sul livellamento del frigorifero.
	Le guide del cassetto sono sporche.	Pulire le guide dei cassetti con acqua tiepida e sapone. Sciacquare e asciugare bene.
		Applicare uno strato sottile di vaselina alle guide del cassetto.
Il frigorifero si accende troppo spesso	Le porte sono state aperte frequentlymente o sono rimaste aperte a lungo.	Ridurre il tempo di aperture delle porte. Organizzato il cibo in modo efficente per fare in modo che la porta sia aperta il meno possibile.
		Dopo l'aperture della porta consentire che l'ambiente interno si riadatti.
	L'umidità o la temperature nella zona circostante è elevata.	Funzionamento normale.
	Si è aggiunto del cibo di recente.	Aspettre che il cibo appena aggiunto abbia raggiunto la temperature del frigorifero o del congelatore.
	Il frigorifero è esesto a calore ambientale o proveniente da un elettrodomestico vicino.	Valutare l'ambiente del frigorifero, forse occorre spostarlo per farlo funzionare in modo più efficente.
	Gli avolgimenti del condensatore sono sporchi.	Pulire seguendo le istruzioni di categoria 131.
	I controlli devono essere regolati.	Vedere le categoria 119-121 per regolare i controlli.
	La porta non si chiude bene.	Il frigorifero non è livellato. Vedere categoria 118 Livellamento.
		Controllare che non vi siano delle ostruzioni interne che impedisco alla porta di chiudere bene (ad esempio dei cassetti chiusi male, dei secchielli per il ghiaccio, dei recipienti troppo grandi o sistemiati male, ecc.).
	Le guarnizioni delle porte non chiudono in modo corretto.	Pulire seguendo le istruzioni di categoria 131.

Ghiaccio e acqua

PROBLEM A	CAUSE POSSIBILI	RIMEDI
Non vi sono spie accese sul pannello di controllo della distribuzione	La porta del congelatore non è chiusa.	Controllare che la porta del congelatore sia chiusa. Quando tale porta è aperta l'eletricità è scollegata dal controllo.
	Il frigorifero non è collegato alla corrente elettrica.	Collegare il frigorifero alla corrente elettrica.
	Il fusibile è bruciato o l'interruttore automatico o salvavita deve essere ripristinato.	Sostituire il fusibile bruciato e controlare se occorre ripristinare l'interruttore automatica.
	Si è verificata un'interruzione di corrente elettrica.	Chiamare la compagnia elettrica per riferire l'interruzione.
	Il frigorifero è in Modalità Giorno Festivo.	Vedere Modalità Giorno Festivo a paglia 127.
Quando si preme la leva non viene distribuito ghiaccio né acqua	La porta del congelatore non è chiusa.	Controllare che la porta del congelatore sia chiusa. Quando tale porta è aperta l'eletricità è scollegata dal controllo.
	I controlli sono in modalità bloccata (dipende dal modello).	Vedere Blocco del distributore a paglia 127.
	La vaschetta dell'accua si sta riempiendo.	All'inizio, bisogna attendere 1 o 2 minuti perché si riempia il serbatoio interno dell'accua.
	Il dispositivo di fabbricazione del ghiaccio è stato appena installato o si è usata una gran quantità di ghiaccio.	Sono necessarie 24 ore per la prima produzione di ghiaccio o perché il dispositivo di fabbricazione del ghiaccio si riempia dopo essere stati svotato.
	Il filtrò dell'accuè è ostruito o deve essere cambiato.	Cambiare il filtrò dell'accuα (vedere paglia 128).
Il dispositivo non produce ghiaccio a sufficientza o il ghiaccio è deformato	Il dispositivo per fare il ghiaccio è appena stato installato o si è utilizzato una grande quantità di ghiaccio.	Sono necessarie 24 ore per la prima produzione di ghiaccio o perché il dispositivo di fabbricazione del ghiaccio si riempia dopo essere stati svotato.
	La pressione dell'accuè è troppo Bassa.	Una Bassa pressione dell'accuα più causare delle perdite nella valvola. La pressione dell'accuα deve essere tra 241 kPa e 689 kPa per un funzionamento corretto. Si raccomanda una pressione minima di 241 kPa per frigoriferi con filtrò dell'accua.
	Il filtrò dell'accuè è otturato o deve essere sostituito.	Cambiare il filtrò dell'accuα (vedere paglia 128).
Il dispositivo non produce ghiaccio	Il braccio del dispositivo di fabbricazione del ghiaccio è sollevato.	Controllare che il braccio del dispositivo sia abbassato. Vedere Dispositivo di fabbricazione automatica del ghiaccio a paglia 126.
	L'accua non raggiunge la valvola dell'accua.	Vedere Collegamento dell'alimentazione dell'accua alle paglia 115.
	I tubi di alimentazione sono piegati.	Chiudere il rubinetto di alimentazione e radrizzare le strozzature. Sequesto si rivela impossibile sostituire il tubo.
	La pressione dell'accuè è troppo Bassa.	La pressione dell'accuα deve essere tra 241 kPa e 689 kPa per un funzionamento corretto. Si raccomanda una pressione minima di 241 kPa per frigoriferi con filtrò dell'accua.
	Controllare la temperature del congelatore.	Vedere Controlli della temperatura alle paglia 119-121 per la regolazione dei controlli. Per produrre ghiaccio il congelatore deve essere impostato tra -17°C e -16°C.
	La vaschetta del ghiaccio non è installata correttamente.	Vedere Vaschetta di conservazione del ghiaccio a paglia 125.
	Si è installato una valvola sbagliata per l'accua.	Vedere Collegamento dell'alimentazione dell'accua alle paglia 115. Le valvole a spillo è quella a sella da %16" causano dei livelli bassi di acqua e possono otturare il tubo a lungo andare. Il fabbricante non è responsabile dei dati alla propietà causati da installmenta o collegamento idrico errati.
La spia del filtrò dell'accua è rossa	Il filtrò dell'accua deve essere sostituito.	Se il filtrò non fosse disponibile, sostuirlo momentaneamente con il bypass. Vedere Filtrò dell'accua a paglia 128.
	Il sensore dell'indicatore del filtrò deve essere reimpostato.	Vedere Spia dell'indicatore di stato del filtrò a paglia 127.

continua...

PROBLEM A	CAUSE POSSIBILI	RIMEDI
Si forma del ghiaccio nel tubo di alimentazione del dispositivo per fare il ghiaccio	La pressione dell'acqua è Bassa.	La pressione dell'acqua deve essere tra 241 kPa e 689 kPa per un funzionamento corretto. Si raccomanda una pressione minima di 241 kPa per frigoriferi conchio dell'acqua.
	La valvola perforatrice non è aperta completeness.	Apire completingmente la valvola perforatrice.
	La temperature del congelatore è troppo alta.	Vedere Controlli della temperatura alle paglia 119-121. La temperature del congelatore dovrebbe essere tra -17° C e -16° C.
Il frigorifero perde acqua	Si sono usati tubi di plastica per fare il collegamento con l'acqua.	Il fabricante raccomanda di utilizzato dei tubi di rame per l'installazione. La plastica è meno duratura e più causare delle perdite. Il fabricante non è responsabile dei danni alle proprietà causati da installazione o collegamento idrico errati.
	Si è installata la valvola sbagliata.	Vedere Collegamento dell'alimentazione dell'acqua alle paglia 115. Le valvole a spillo e quella a sella da %" causano dei livelli bassi di acqua e possono otturare il tubo a lungo andare. Il fabricante non è responsabile dei danni alla proprietà causati da installazione o collegamento idrico errati.
Il flusso dell'acqua è più lento del normale	La pressione dell'acqua è Bassa.	La pressione dell'acqua deve essere tra 241 kPa e 689 kPa per un funzionamento corretto. Si raccomanda una pressione minima di 241 kPa per frigoriferi conchio dell'acqua.
	La valvola perforatrice non è aperta completeness.	Apire completingmente la valvola perforatrice.
	Si è installata una valvola non adatta.	Vedere Collegamento dell'alimentazione dell'acqua alle paglia 115. Le valvole a spillo eQLella a sella da %" causano dei livelli bassi di acqua e possono otturare il tubo a lungo andare. Il fabricante non è responsabile dei danni alla proprietà causati da installazione o collegamento idrico errati.
	I tubi di alimentazione sono piegati.	Chiudere il rubinetto di alimentazione e raddrizzare le strozzature. Se ciò non è possibile, sostuire il tubo.
	Il filtrlo dell'acqua è otturato o deve essere sostituito.	Sostituire il filtrlo dell'acqua (vedere paglia 128).
	La valvola dell'acqua non è aperta completeness.	Apire completingmente la valvola dell'acqua e verificare che non vi siano perdite. Il flusso minimo al distributore dovrebbe essere di circa 295 ml in nove secondi con installment un filtrlo nuovo o di circa 295 ml in cinque secondienza filtro.
L'acqua erogata non è fredda	Il frigorifero è appena stato instalato.	Attendere circa 12 ore per consentire all'acqua nella vaschetta di raffreddarsi.
	La vaschetta dell'acqua è vuota.
	L'acqua si è fermata nei tubi fuori alla vaschetta e si è riscaldata a temperatura ambiente.	Scartare il primo bicchiere e riempire nuovamente.
L'acqua è nebulizzata	Vi sono bollicine di aria nell'acqua	Normale all'inizio della distribuzione, scomparire con l'uso.
Vi sono particelle nell'acqua o nei cubetti di ghiaccio	Polvere di carbone proveniente alla cartuccia del filtrlo.	L'acqua che fuoriesce subito dopo l'installazione della cartuccia può contenerne innocua polvere di carbone. Le particelle non presentano pericolo se ingerite e scompariranno molto meno utilizzo.
	La concentrazione dei minerali nell'acqua forma particelle quando l'acqua è gelata e sciolta.	Tali particelle non sono pericolose e sono presenti naturalmente nei sistemi di acquedotti.

πλευρα x πλευρα

Uyepsilon

Genel Kullanim Kosullari
