MANUALE UTENTE Z31370A SILVERCREST

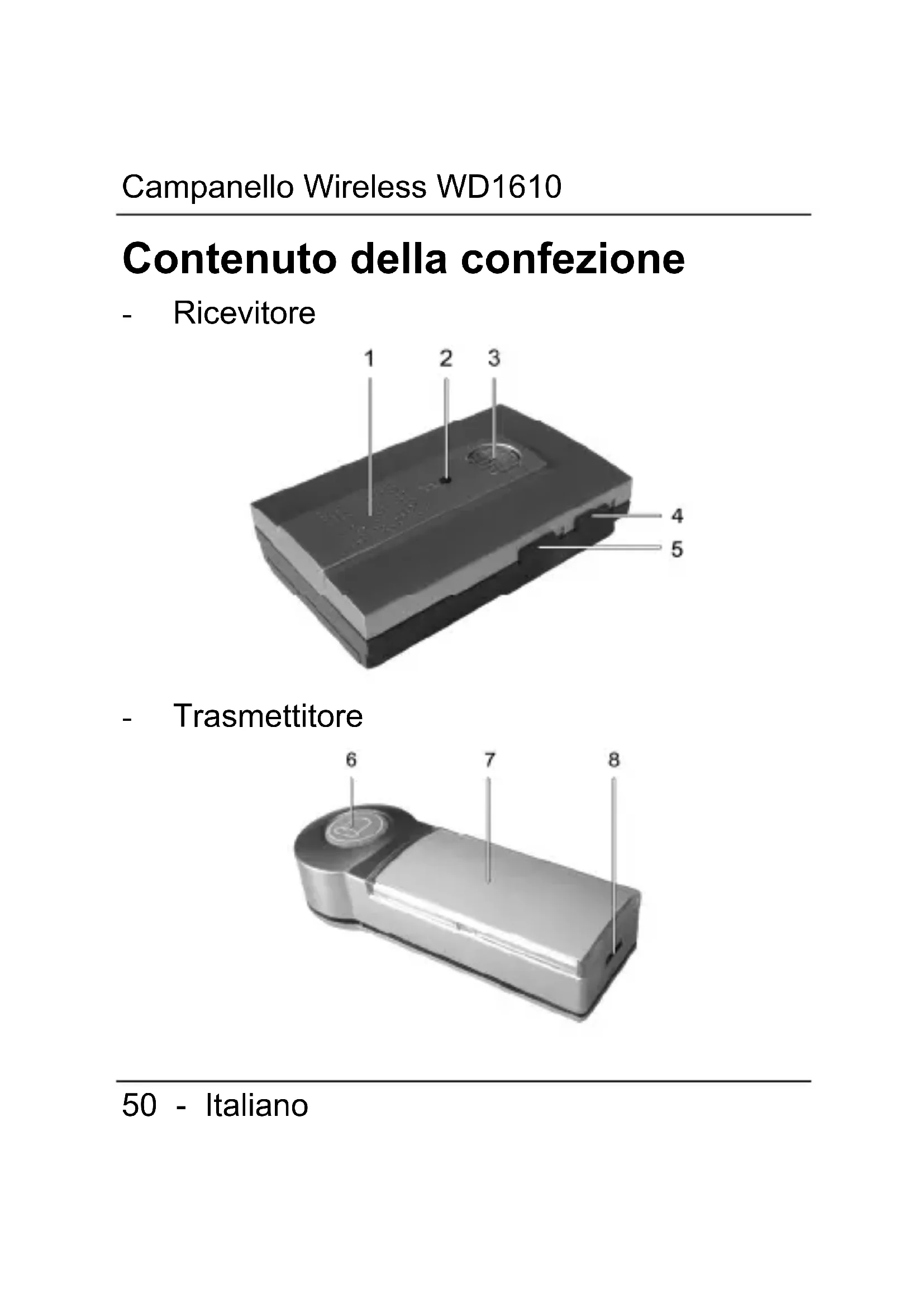

Contenuto della confezione - Ricevitore - TrasmettitoreCampanello Wireless WD1610 Italiano - 51 Non raffigurati: - 3 batterie di tipo AA - 1 batteria di tipo A23 - 3 tasselli a espansione, 6mm - 3 viti di fissaggio - 5 etichette per i nomi

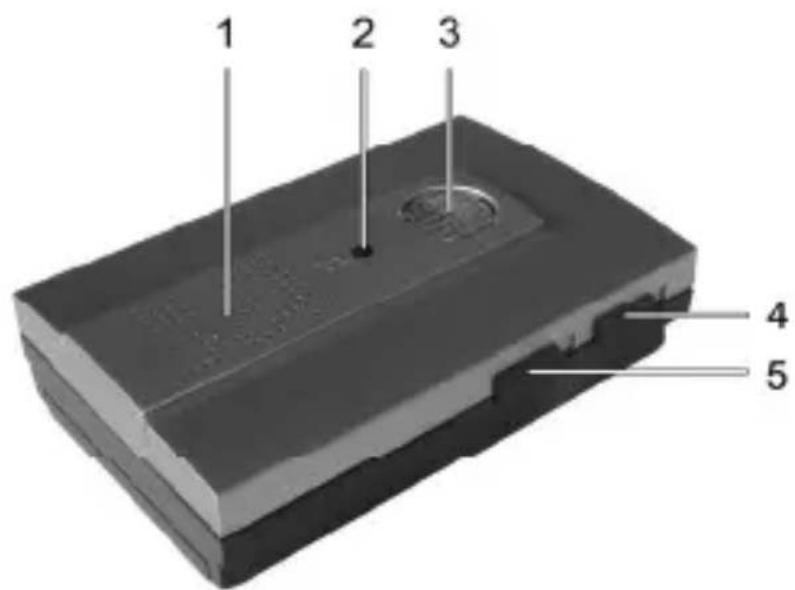

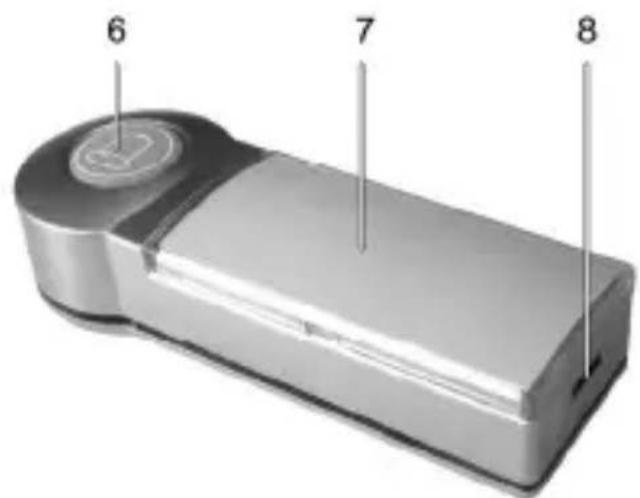

Descrizione delle figure: 1 Altoparlante 2 Pulsante di selezione della melodia 3 Display ottico 4 Interruttore di selezione della modalità 5 Interruttore di regolazione del volume 6 Pulsante del campanello 7 Etichetta per il nome 8 Chiusura per la parte superiore del caseCampanello Wireless WD1610

Importanti istruzioni per la sicurezza Quando si utilizza questo dispositivo per la prima volta, leggere attentamente le note di questo manuale e seguire tutti gli avvertimenti, anche se si è abituati a utilizzare dispositivi elettronici. Conservare questo manuale per successive consultazioni. Nel caso in cui si vendesse o cedesse il dispositivo, consegnare anche questo manuale. Questa icona indica informazioni importanti per operare in sicurezza con il prodotto e per la sicurezza dell’utente.

Questo simbolo indica ulteriori informazioni sull’argomento.Campanello Wireless WD1610 Italiano - 53 Bambini e persone diversamente abili I dispositivi elettrici non devono essere lasciati alla portata dei bambini. Va posta particolare attenzione anche nell’utilizzo dei dispositivi elettrici da parte di persone diversamente abili. Non consentire ai bambini o a persone diversamente abili l’utilizzo dei dispositivi elettrici se non sotto stretto controllo. Questi soggetti potrebbero non comprendere gli eventuali rischi presenti. Le batterie ricaricabili e i componenti di piccole dimensioni presentano il rischio di ingestione e soffocamento. Conservare le batterie fuori dalla portata dei bambini e delle persone diversamente abili. In caso di ingestione accidentale delle batterie, consultare immediatamente un medico. Conservare gli involucri fuori dalla portata dei bambini e delleCampanello Wireless WD1610

persone diversamente abili, in quanto possono causare soffocamento. Batterie Inserire le batterie prestando attenzione alla polarità. Non tentare di ricaricare le batterie e non gettarle nel fuoco. Non mandare in corto circuito le batterie. Rimuovere le batterie quando non si utilizza il dispositivo per lunghi periodi di tempo. Un utilizzo non consentito può causare esplosioni e ferite alle persone. Smaltirle nei punti di raccolta differenziata per batterie usate. Assicurarsi di indossare adeguate protezione (ad esempio dei guanti) quando si devono maneggiare batterie danneggiate.Campanello Wireless WD1610 Italiano - 55 Interfaccia RF Posizionare il dispositivo ad almeno 20 cm di distanza da pacemaker, in quanto i segnali RF possono interferire con la sua funzionalità I segnali RF trasmessi possono causare interferenze con le apparecchiature acustiche non posizionare il dispositivo con l’adattatore senza fili acceso in prossimità di gas infiammabili o in un’area a rischio di esplosioni (es. in un negozio di vernici), in quanto tali segnali possono causare esplosioni o incendi L’ampiezza dei segnali a radiofrequenza dipende dalle condizioni ambientali.Campanello Wireless WD1610

Ambiente operativo Non utilizzare il dispositivo in ambienti con alte temperature o un alto tasso d’umidità (es. Stanze da bagno) e tenerlo sempre libero dalla polvere. Temperatura e umidità di funzionamento: Da 5°C a 40°C, max. 90% RH.Campanello Wireless WD1610 Italiano - 57 Accertarsi sempre che: - Il dispositivo non si trovi nelle vicinanze di fonti di calore diretto (es. termosifoni); - nessuna luce diretta del sole o di illuminazione artificiale raggiunga il dispositivo; - non posizionare il dispositivo in prossimità di campi magnetici (es. altoparlanti); - sopra o vicino al dispositivo non vengano collocate fiamme libere (es. candele accese); - nel dispositivo non vengano introdotti corpi estranei; - il dispositivo non venga sottoposto a bruschi sbalzi di temperatura; - il dispositivo non sia soggetto a forti urti o vibrazioni;Campanello Wireless WD1610

Conservazione e manutenzione È necessario rivolgersi all'assistenza nel caso in cui il dispositivo abbia subito danni come per esempio quando sono penetrati oggetti nel prodotto, quando il prodotto non funziona normalmente o quando il prodotto è caduto. In caso si avverta la presenza di fumo, rumori od odori insoliti, spegnere immediatamente il dispositivo. In questo caso, non utilizzare il dispositivo e rivolgersi al personale d’assistenza autorizzato. Nel caso in cui sia necessaria assistenza, rivolgersi a personale tecnico autorizzato. Non aprire il case o gli accessori. Per la pulizia utilizzare solo un panno asciutto e pulito. Non utilizzare mai liquidi abrasivi.Campanello Wireless WD1610 Italiano - 59 Copyright L’intero contenuto del presente Manuale dell’utente è protetto dalle leggi sul diritto d’autore ed è fornito al lettore a puro scopo informativo. È severamente vietata la riproduzione dei dati e delle informazioni senza il previo ed esplicito consenso scritto dell’autore. Ciò vale anche per eventuali utilizzi commerciali dei contenuti e delle informazioni. Tutti i testi e le figure sono aggiornate alla data della pubblicazione. Non ci assumiamo alcuna responsabilità per eventuali modifiche.Campanello Wireless WD1610

Nota di conformità Questo dispositivo è stato testato per conformità con i requisiti di base e altri importanti requisiti della Direttiva EMC 1999/5/EC. La Dichiarazione di conformità è reperibile alla fine di questo Manuale dell'utente.Campanello Wireless WD1610 Italiano - 61 Introduzione Grazie per aver acquistato questo campanello wireless. Questo dispositivo consente di installare rapidamente un sistema di campanello da utilizzare per esempio per la porta d'entrata della propria abitazione. Non è necessaria alcuna sincronizzazione RF manuale tra trasmettitore e ricevitore. Inserire le batterie Entrambi i dispositivi sono alimentati a batterie. Inserire le batterie nei dispositivi. Batterie per il ricevitore - Aprire l’alloggiamento delle batterie del ricevitore spingendo il coperchio sul pannello posteriore nella direzione indicata dalla freccia.Campanello Wireless WD1610

- Inserire le batterie in dotazione (AA) nel ricevitore. Assicurarsi che le batterie siano inserite correttamente secondo la polarità indicata (+ e -). La polarità corretta è indicata sulle batterie ed all'interno dell’alloggiamento. - Far scivolare il coperchio dell’alloggiamento delle batterie nuovamente nel ricevitore. Batterie per il trasmettitore - Utilizzare un cacciavite piatto per aprire il case del trasmettitore. Inserire con cautela il cacciavite sul lato del case e premere leggermente verso l’interno per aprire il sistema di chiusura (8). Sollevare la parte superiore del case. - Inserire la batteria di tipo A23 da 12V fornita in dotazione, nella parte superiore del case del trasmettitore. La polarità corretta è indicata sulle batterie ed all'interno dell’alloggiamento.Campanello Wireless WD1610 Italiano - 63 - Riposizionare la parte superiore del case sull’unità base. È anche possibile tenere separata l’unità base nel caso si voglia montare il trasmettitore sulla parete. Montare i dispositivi La confezione include tutto il materiale necessario a montare entrambi i dispositivi. In alternativa, è anche possibile lasciare il ricevitore in posizione verticale. Accertarsi che la distanza tra il trasmettitore e il ricevitore non superi quella massima. Se necessario, collaudare le funzionalità prima di montare i dispositivi nella posizione desiderata. Montare il trasmettitore Individuare un posto adatto a montare il trasmettitore.Campanello Wireless WD1610

- Aprire il case del trasmettitore con un cacciavite piatto inserendolo nel lato del trasmettitore. Premere delicatamente verso l’interno del sistema di chiusura (8). È quindi possibile rimuovere la parte superiore del case. - Praticare sulla parete due fori da 6mm a una distanza di 50mm tra loro. - Inserire due dei tasselli a espansione forniti nei suddetti fori. - Inserire due delle viti fornite attraverso i fori collocati nella parte inferiore del ricevitore e poi avvitarle nei tasselli. - Riposizionare la parte superiore del case sull’unità base. Montare il ricevitore - Praticare un foro da 6mm nella posizione desiderata sulla parete. - Inserire uno dei tasselli a espansione forniti nel suddetto foro.Campanello Wireless WD1610 Italiano - 65 - Avvitare una delle viti fornite, nel tassello a espansione fino a quando la testa della vita non si trova a circa 2mm dalla parete. - Collocare il ricevitore sulla testa della vite. Il foro di montaggio a parete collocato sul retro del case deve superare completamente la testa della vite. Abbassare delicatamente il ricevitore fino a quando non si incastra correttamente sulla testa della vite. Compilare l’etichetta per il nome Rimuovere il coperchio di plastica trasparente dal ricevitore. In tal modo sarà possibile scrivere il proprio nome sull’etichetta (7). La confezione contiene 5 etichette per eventuali sostituzioni. Ricollocare il coperchio di plastica sul trasmettitore.Campanello Wireless WD1610

Funzionamento Non appena inserite le batterie in entrambi i dispositivi, questi sono pronti all’uso. Premere il pulsante (6) sul trasmettitore. Il ricevitore emette un segnale acustico oppure uno visivo o entrambi. Ciò consente di personalizzare il prodotto secondo le proprie esigenze. Selezionare il tipo di segnale Spostare il selettore (4) sulla posizione desiderata. Solamente segnale acustico Segnale visivo e acustico Solamente segnale visivoCampanello Wireless WD1610 Italiano - 67 Selezionare la melodia Premere il pulsante di selezione della melodia (2) per ascoltare la prossima melodia per il campanello. Ripetere la procedura fino a quando non si è trovata la melodia desiderata. Verrà salvata l’ultima melodia selezionata. Regolare il volume L’interruttore di regolazione del volume prevede tre livelli:

Appendice Smaltimento dei dispositivi usati I dispositivi contrassegnati da questo simbolo sono soggetti alla Direttiva europea 2002/96/EC. Tutti i dispositivi elettrici ed elettronici devono essere smaltiti separatamente dai rifiuti domestici, presso gli enti preposti. Evitare rischi per l’ambiente e pericoli per le persone smaltendo il dispositivo in maniera appropriata. Per ulteriori informazioni sul corretto smaltimento, contattare gli enti locali, quelli preposti allo smaltimento dei rifiuti o il negozio dove il dispositivo è stato acquistato. Rispettare l’ambiente. Le batterie scariche non devono essere gettate tra i rifiuti domestici, Smaltirle nei punti di raccolta differenziata per batterie usate.Campanello Wireless WD1610 Italiano - 69 Riciclare correttamente il materiale d’imballaggio. L’imballaggio in cartone può essere portato presso punti pubblici di raccolta o gettato negli appositi contenitori per la raccolta differenziata. Eventuali pellicole o plastiche contenute nell’imballaggio vanno gettati negli appositi contenitori per la raccolta differenziata.Campanello Wireless WD1610

Specifiche Tecniche Frequenza di trasmissione 433 MHz Intervallo fino a 100m a seconda dell’ambiente Trasmettitore Batteria 1 batteria da 12V di tipo A23 Dimensioni 9,3 x 3,5 x 2,2 cm (Lu x La x H) Peso 31 g (senza batteria) Ricevitore Batteria 3 batterie da 1,5V di tipo AA Dimensioni 11 x 7 x 3 cm (Lu x La x H) Peso 100 g (senza batterie)Campanello Wireless WD1610 Italiano - 71 Informazioni sulla garanzia Il periodo di garanzia copre 3 anni a partire dalla dati di acquisto. Per eventuali reclami, tenere pronto il numero di serie e la prova di acquisto e chiamare il nostro servizio telefonico. TARGA GmbH Postfach 22 44 D-59482 Soest Germania Telefono: 02-69682859
