Producttype	Draadloze deurbel
Merk	SilverCrest
Model	Z31370A
Transmissiefrequentie	433 MHz
Bereik	Tot 100 m (afhankelijk van de omgeving)
Voeding van de zender	1 batterij 12 V, type A23
Voeding van de ontvanger	3 AA-batterijen 1,5 V
Afmetingen van de zender (L x H x D)	9,3 x 3,5 x 2,2 cm
Afmetingen van de ontvanger (L x H x D)	11 x 7 x 3 cm
Gewicht van de zender (zonder batterij)	31 g
Gewicht van de ontvanger (zonder batterijen)	100 g
Aantal melodieën	Meerdere, selecteerbaar
Volume-instelling	3 niveaus
Signalering	Akoestisch, optisch of beide
Bedrijfstemperatuur	5°C tot 40°C
Bedrijfsvochtigheid	90% max. relatieve luchtvochtigheid
Gebruik	Alleen binnenshuis
Montage	Aan de muur, zender en ontvanger
Naamlabel	Inbegrepen (5 etiketten)
Garantie	3 jaar
Onderhoud en reiniging	Schone, droge doek; geen bijtende vloeistoffen
Veiligheid	Let op de polariteit van de batterijen; buiten bereik van kinderen; open de behuizing niet
Reserveonderdelen en repareerbaarheid	Standaard batterijen (AA, A23); reparatie door een erkende professional

Veelgestelde vragen - Z31370A SILVERCREST

Hoe installeer ik de batterijen in de zender?

Gebruik een platte schroevendraaier om de behuizing te openen door de vergrendeling (8) los te maken. Plaats een 12 V-batterij van het type A23 met inachtneming van de polariteit. Sluit de bovenplaat.

Hoe stel ik het volume van de deurbel in?

Gebruik de volumeknop (5) op de ontvanger om te kiezen uit 3 niveaus: laag, gemiddeld of hoog.

Wat is het maximale bereik van de deurbel?

Het bereik kan tot 100 meter bedragen in open veld, maar hangt af van de omgeving (obstakels, storingen).

Hoe wijzig ik de beltoon?

Druk op de melodiëknop (2) op de ontvanger om door de verschillende melodieën te bladeren. De laatste geselecteerde wordt onthouden.

Hoe monteer ik de zender aan de muur?

Boor twee gaten van 6 mm met een tussenafstand van 50 mm, steek de pluggen in en schroef de zender vast. Sluit de bovenplaat nadat u de batterij hebt geplaatst.

Wat te doen als de deurbel niet werkt?

Controleer de polariteit en de staat van de batterijen. Zorg ervoor dat het bereik niet wordt overschreden. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik de deurbel?

Gebruik een schone, droge doek. Gebruik nooit bijtende of schurende vloeistoffen. Dompel het apparaat niet onder in water.

Hoe voer ik het oude apparaat af?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een erkend recyclingcentrum. Lege batterijen moeten apart worden gerecycled.

Kan de deurbel buitenshuis worden gebruikt?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Vermijd vocht, stof en extreme temperaturen.

Moet ik de zender en ontvanger synchroniseren?

Nee, de deurbel vereist geen handmatige synchronisatie. Zodra de batterijen zijn geplaatst, is het apparaat klaar voor gebruik.

GEBRUIKSAANWIJZING Z31370A SILVERCREST

Gebruikershandleiding en service-informatie

SILVERCREST

WD1610

Inhalt

Lieferumfang. 2

Inhoud van de verpakking 74
Belangrijkeveiligheidsinstructies. 76
Inleiding 85

De batterijenplaatsen 85

Batterijen voor de ontvanger 85
Batterij voor de zender 86

De apparaten bevestigen 87

De zender bevestigen. 87
De zender bevestigen. 88

Het naamkaartjes invullen 89

Bediening. 90

Het signaal selecteren. 90
De belmelodie selecteren 91
Het volume aanpassen. 91

Bijlage. 92

Technische specificaties 94
Garantie-informatie. 95
Verklaring van conformiteit 96

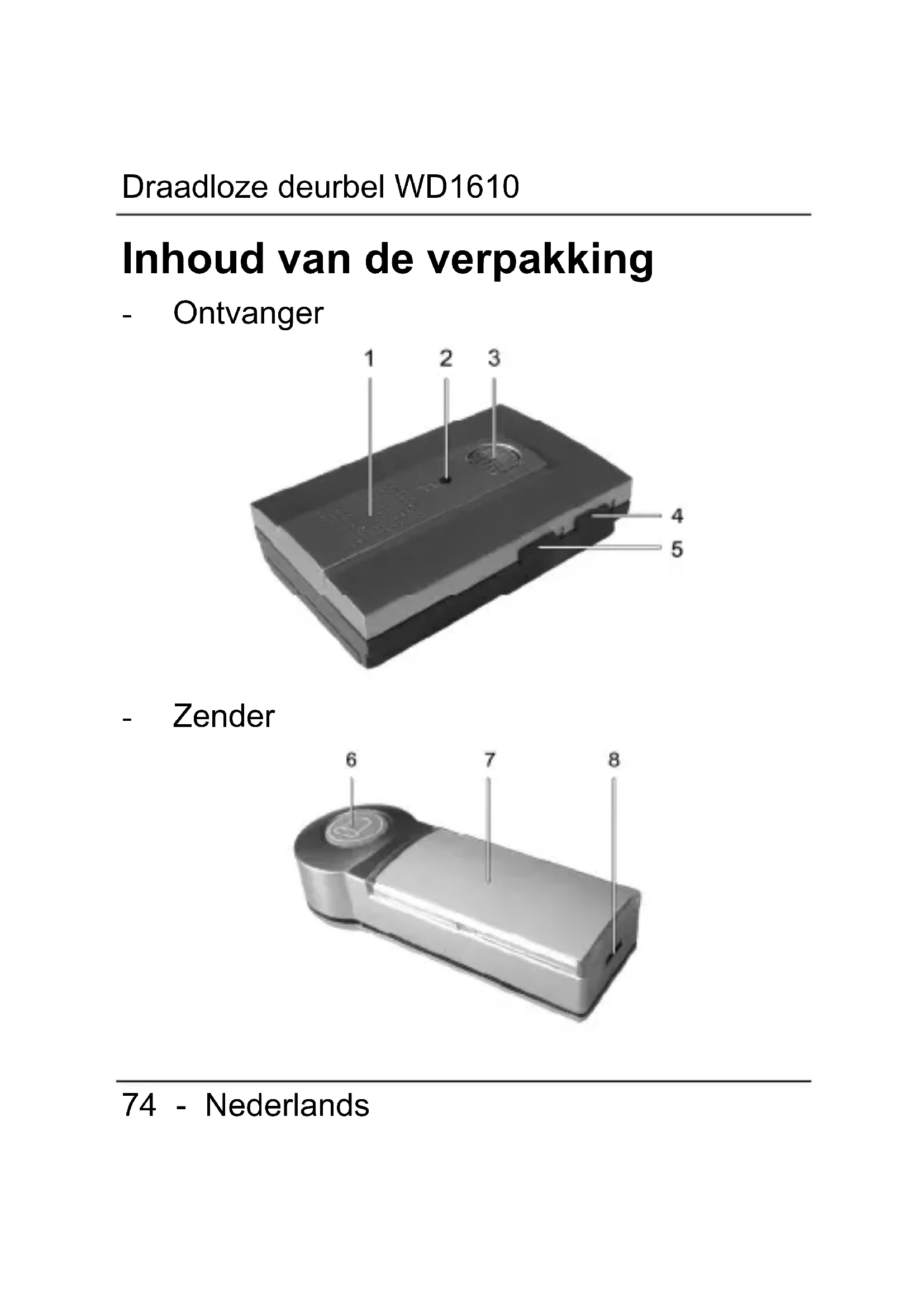

Inhoud van de verpakking

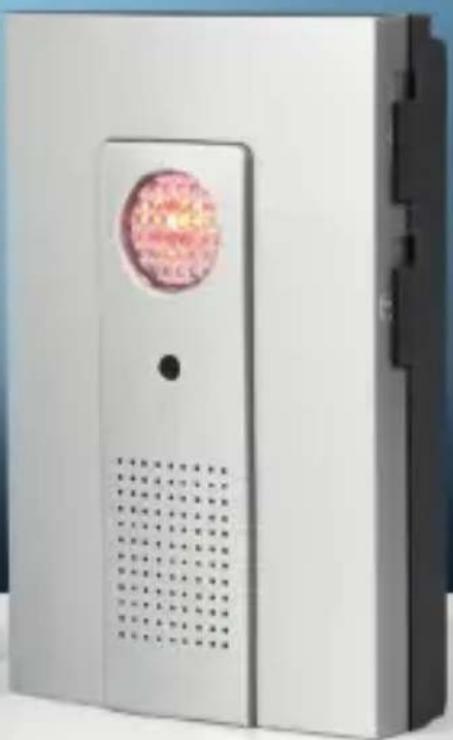

• Ontvanger

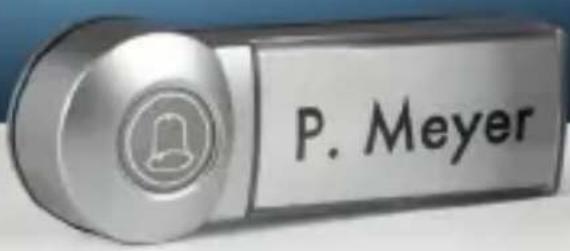

• Zender

74 - Nederlands

Niet aufgebeeld:

• 3 AA-batterijen
• 1 A23-batterij
• 3 pluggen van 6 mm
• 3 bevestigingschroeven
• 5 naamkaartjes

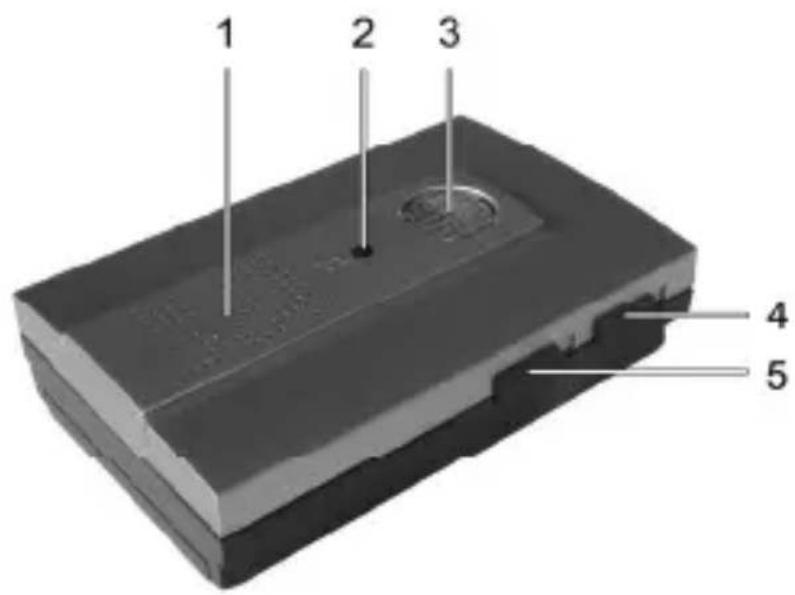

Beschrijving van afbeeldingen:

1 Luidspreker
2 Knop voor melodieselectie
3 Optisch display
4 Modusschakelaar
5 Schakelaar voor volumeselectie
6 Belknap
7 Naamkaartje
8 Vergrendeling voor bovenkant van behuizing

Belangrijke veiligheidsinstructies

Voordat u dit apparaat voor het eerst gezruikt, dient u de onderstaande opmerkingen te lezen en alle waarschuwingen op te volgen, zichs als ubekend bent met de bediening van elektronische apparatuur. Bewaar deze handleiding op een veiligeplaats, zodat u deze later kunt raadplegen. Als u het apparaat verkoopt of weggeeft, dient u deze handleiding erbij te gehen.

Dit pictogram staat bij belangrijke informatatie voor een veilig gebruik van het producten de veiligheid van de gebruiker.

Dit symbol staat bij nadere informatatie over het onderwerp.

Kinderen en personen met een hap

Elektrische apparaten zich nicht bedoeld voor kinderen. Ook personen met een handicap dieren elektrische apparaten dienovereenkomstig te gebruiken. Laat kinderen of personen met een handicap Niet zonder toezicht elektrische apparaten gebruiken. Zij zullen de mogelijkke risico's misschien nicht begrijpen. Batterijen enkleine onderdelen vormen een potentieel verstikkingsgevaar. Houd batterijen buiten bereik. Als batterijen worden ingeslikt, dient u direct een arts te raadplegen. Houd de verpakking uit de buurt van kinderen en personen met een handicap aangezien dit risico op verstikking met zich meebrengt.

Batterijen

Plaats de batterijen met de juiste polariteit. Probeer de batterijen nooit opnieuw op te laden engooi batterijen nooit in het vuur. U mag batterijen Niet kortsluiten. Verwijder de batterijen als het apparaat gedurende langearend Niet worden gebruikt. Gebruik voor andere doeleinden kan leiden tot ontploffingen en levensgevaar. Lekkende batterijen要去en worden ingeleverd bij een verzamelpunt voor oude batterijen. Draag beschermende kleding (zoals handschoenen) wonneer u lekkende batterijen vastpakt.

RF-interface

Plaats het apparaat op ten minste 20 cm van een pacemaker, aangezien RF-signalen de werkking van de pacemaker hunnen verstoren. De verzonden RF-signalen hunnen storing in gehoorapparatenveroorzaken. Plaats het apparaat Niet met ingeschakelde draadloze adapter in de buurt van ontvlambare gassen of in een ruimte met explosiegevaar (zoals een verwinkel), aangezien de verzonden RF-signalenexplosies ofbrand kunnenveroorzaken. Het bereik van de RF-signalen hangt af van de omgeving.

Gebruiksomgeving

Het apparaat is nicht bedoeld voor gebruik in omgevingen met een hoge temperatuur of vochtigheid (zoals een badkamer) en要去 stofvrij worden gezoulden. Gebruikstemperatuur en -vochtigheid: 5°C tot 40°C max. 90% relatieve luchtvochtigheid.

Tref de volgende

voorzorgsmaatregelen:

• Houd de apparaten uit de buurt van directe warmtebronnen (zoals een verwarming).
• Stel de apparaten nicht bloat aan direct zonlicht of kunstlicht.
• Plaats de apparaten nicht in de buurt van magnetische velden (zoals luidsprekers).
• Plaats geen brandende voorwerpen (zoals kaarsen) op of in de buurt van de apparaten.
• Steek geen voorwerpen in het apparaat.
• De apparaten mogen nicht worden blootgesteld aan große temperatuurschommelingen.
• De apparaten mogen nicht worden bloatgesteld aan hevige schokken en trillingen.

Reparatie en onderhoud

Reparatie is vereist als het apparaat op welke wijze dan ook is beschadigd, als er bijvoorbeeld vloeistoffen in het apparaat zichterechtgekomen, als het apparaat isblootgesteld aan regen, als het apparaat Nietnormaal werkt of als het is geallen. Schakel het apparaat direct uit als dit rook of vreemdegeluiden of geuren voortbrengt. In dit gevaldient het apparaat Niet verder te worden gebruikt en te worden nagekeken door een bevoegd onderhoudstechnicus. Neem contact op met een gekwalificeerde onderhoudstechnicus indien reparatie vereist is. Open nooit de behuizing van het apparaat of de accessoires. Reinig het apparaatuitsuitend met een schone, droge doeK. Gebruik nooit bijtende vloeistoffen.

Copyright

De volledige inhoud van deze gebruikershandleiding worden beschermd door het auteursrecht en wordt uitsluitend ter informatatie aan de lezer aangeboden. Het is strikt verboden om gegevens en informatatie tekapieren zonder voorafgaande schriftelijk enuitdrukkelijke toestemming van de auteur. Dit geldt ook voor commercieel gebruik van de inhoud en informatie. Alle teksten en afbeeldingen waren actuel op het moment dat deze handleiding ward gedrukt. Wij+zijn nicht aansprakelijk voor eventuele wijzigingen.

Conformiteit

Dit product is getest en uit de tests is gebleken dat het voldoet aan de basisvereisten en andere relevante vereisten van R&TTE-richtlijn 1999/5/EC.

De bijbehorende verklaring van conformiteit vindt u darüber in deze gebruikershandleiding.

Inleiding

Bedankt dat u deze draadloze deurbel hebtaangeschaft.

Met dit apparaat(Int)kunt u snel een deurbelsysteme installeren.U kunt dit bijvoorbeeld gebruiken voor uwuisdeur.U hoeft geen handmatige RF-synchronisatieuit te voeren tussen de zender en de ontvanger.

De batterijenplaatsen

Beide apparaten werken op batterijen. Plaats de meegeleverde batterijen in de apparaten.

Batterijen voor de ontvanger

• Open het batterijvak van de ontvanger door het klepje op deijkenkant in de richting van de pijl te duwen.
• Plaats de meegeleverde batterijen (AA) in de ontvanger. Zorg dat u de batterijen correct staat in overeenstemming met de

polariteit (+ en -). De polariteit staat aangegeven op de batterijen en in het batterijvak.

• Schuif het klepje van het batterijvak waar op de behuizing.

Batterij voor de zender

• Open de behuizing van de zender met een platte schroevendraier. Steek deschroevendraier voorzichtig in derijkant van de behuizing en druk de vergrendeling zachtjes maar binnen deze te ontgrendelen (8). Trek de bovenkant van de behuizing omhoog.
• Plaats de meegeleverde A23-batterij van 12 V in het bovenste deel van de behuizing. De juiste polariteit staat aangegeven op de batterij en in de behuizing.
• Plaats de bovenkant terug op de onderkant van de zender.

U hoeff de bovenkant nicht terug teplaatsen op de onderkant als u de zender op de muur wilt bevestigen.

De apparaten bevestigen

Het pakket bevat alles wat u nodig hebt om beiden apparaten te bevestigen. U=kunt de ontvanger ook neerzetten en los gebruiken.

Zorg dat de afstand:tussen de zender en de ontvanger nicht groter is dan het maximale bereik. Test zo nodig de werking voordat u de apparaten op hun plaats bevestigt.

De zender bevestigen

Zoek een geschikteplaats waar u de zender wilt bevestigen.

• Open de behuizing van de zender door een platte schroevendraier in de inkeping op de+zijkant te steken. Druk de vergrendeling

(8) voorzichtig maar binnen. U(Int)kunt nu de bovenkant van de behuizing verwijdersen.

• Boor twee gaten van 6 mm op een afstand van 50 mm in de muur.
• Steek twee van de meegeleverde pluggen in deze gaten.
• Steek twee van de meegeleverde schroeven door de gaten in de onderzijde van de zender en schroef ze in de pluggen.
• Plaats de bovenkant van de zender谈起 door deze op de onderkant te drukken.

De zender bevestigen

• Boor een gat van 6 mm op de gewenste plek in de muur.
• Steek een van de meegeleverde pluggen in dit gat.
• Schroef een van de meegeleverde schroeven in de plug totdat de schroefkop circa 2 mm uit de muur steekt.
• Plaats de ontvanger op de schroefkop. Het bevestigingsgat in de weiterijde van de

zender moet volledig over de schroefkop vallen. Trek de zender voorlichtig omlaag om deze op de schroefkop te klikken.

Het naamkaartjes invullen

Verwijder het transparante plasticplaatje van de ontvanger. U(Int)kunt schrijven op het naamkaartje eronder (7). Het pakket bevat vijf naamkaartjes voor eventuele verranging. Plaats het plasticplaatje terug door het op de zender te drukken.

Bediening

Zodra de batterijen in beiden apparaten zich geplaatst, zich ze:kaar voor gebruik. Druk op de belknop (6) op de zender. De ontvanger geeft een geluidssignaal, een optisch signaal of beiden signalen weeR.

U kunth het product aan uw wensen aanpassen.

Het signal selecteren

Schuif de modusschakelaar (4) maar degewenste positie.

Alleen geluidssignaal

Optisch signal en geluidssignaal

Druk op de knop voor melodieselectie (2) om de volgende beschikbare melody te beluisteren. Herhaal dit totdat u de gewenste melodie hebts gezonden.

DeIRST geselecteerde melody wordt opgeslagen.

Het volume aanpassen

Met de selectieschakelaar voor het volume kunt u het volume aanpassen in drie niveaus.

1 Laag volume
2 Gemiddeld volume
3 Hoog volume

Bijlage

Afvalverwerking van oude apparaten

Apparaten met dit symbolerenonderworpen aan de Europeserechtlijn 2002/96/EC.

Alle elektrische en elektronische apparaten要去en worden geschaffen van huishoudelijk afval en bij de juiste afvalverwerkingstantie worden ingeleverd. Voorkom risico's voor het milieu en uw eigengezondheid door het apparaat op de juiste manier als afval teverwerken. Voormeer informatie over een juiste afvalverwerking neemt u contact op met deplaatselijke overheid, deafvalverwerkingstantie of de winkel waar u het apparaat hebts gekocht. Respecteer het milieu. Lege batterijen mogen nicht bij het huishoudelijk afval worden weggegooid. Ze

92 - Netherlands

moeten wordeningeleverd bij een verzamelpunt voor lege batterijen.

Recycle ook het verpakkingsmaterial op de juiste manier. U(Int)kunt de kartonnen verpakken inleveren met het oud papier, zodat het kan worden hergebruikt. Folie of plastic in de verpakking moet worden ingeleverd op een waarvoor bestemd inzamelpunt.

Technische specificaties

Zendfrequentie 433 MHz
Bereik Maximaal 100 m,	afhankelijk van de omgeving
Zender
Batterij 1 A23-batterij van 12 V
Afmetingen 9,3 x 3,5 x 2,2 cm (L x B x H)
Gewicht	31 gram (zonder batterij)
Ontvanger
Batterij 3 AA-batterijen	van 1,5 V
Afmetingen 11 x 7 x 3 cm (L x B x H)
Gewicht 100 gram	(zonder batterijen)

Garantie-informatie

De garantieperiode bedraagt drieIRST na de aankoopdatum. Als u aanspraak wilt make np op de garantie, houdt het aankoopbewijs bij de hand en belt u once hotline.

TARGA GmbH

Postfach 22 44

D-59482 Soest

Duitsland

Tel.: [phone]

CE
