BEDIENUNGSANLEITUNG Z31370A SILVERCREST

HOME TECH Funktürklingel Funktürklingel Bedienungsanleitung und Serviceinformationen Sonnette sans fil Manuel d'utilisation et informations sur les services

Lieferumfang - Empfänger - SenderFunk-Türklingel WD1610 Deutsch - 3 Ohne Abbildung: - 3 Stück Batterien vom Typ AA - 1 Stück Batterie vom Typ A23 - 3 Stück Dübel, 6mm - 3 Stück Befestigungsschrauben - 5 Stück Namensschilder

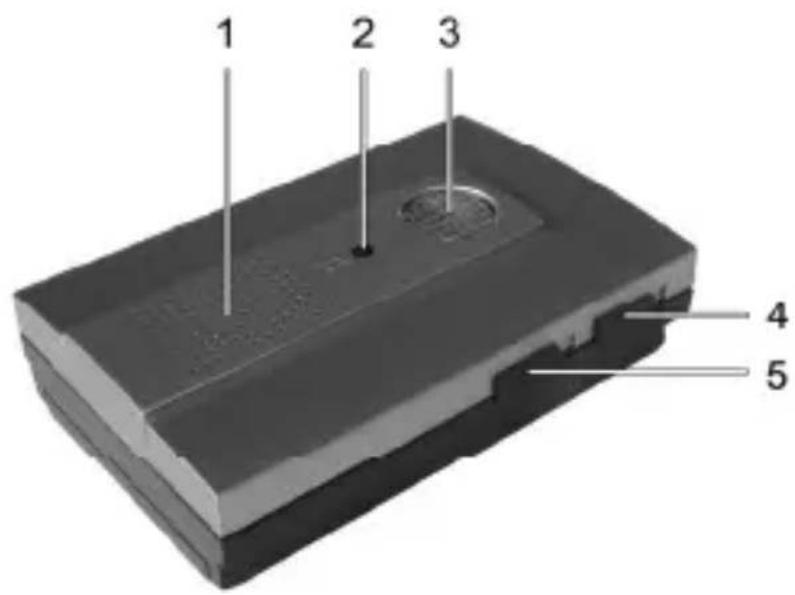

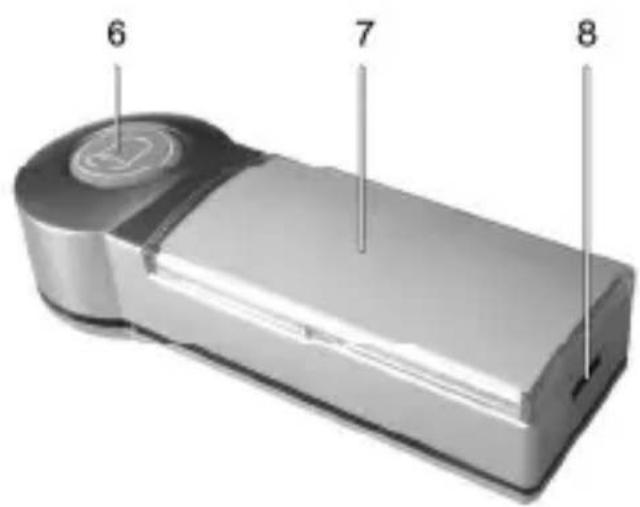

Beschreibung der Abbildungen: 1 Lautsprecher 2 Melodietaste 3 Optische Anzeige 4 Betriebsartenschalter 5 Lautstärkeschalter 6 Klingeltaster 7 Namensschild 8 Rastnase für GehäuseoberteilFunk-Türklingel WD1610

Wichtige Sicherheitshinweise Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elek- tronischen Geräten vertraut ist. Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus. Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des Gerätes und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.Funk-Türklingel WD1610 Deutsch - 5 Kinder und Personen mit Einschränkungen Elektrische Geräte gehören nicht in Kinder- hände. Auch Personen mit Einschränkungen sollten elektrische Geräte nur angemessen verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personen- gruppen können mögliche Gefahren nicht immer richtig erkennen. Batterien und Kleinteile können bei Verschlucken lebensgefährlich sein. Bewahren Sie die Batterien unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch ge- nommen werden. Halten Sie auch die Ver- packungsfolien fern. Es besteht Erstickungs- gefahr.Funk-Türklingel WD1610

Batterien Legen Sie die Batterien stets polrichtig ein, versuchen Sie nicht, Batterien wieder aufzuladen und werfen Sie sie unter keinen Umständen ins Feuer. Die Batterien dürfen nicht kurzgeschlossen werden. Entnehmen Sie die Batterien, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden. Bei unsachgemäßem Gebrauch besteht Explo- sions- und Auslaufgefahr. Ausgelaufene Batte- rien müssen bei einer Sammelstelle zur Ent- sorgung abgegeben werden. Tragen Sie ge- eignete Schutzkleidung (z.B. Handschuhe), wenn Sie ausgelaufene Batterien anfassen.Funk-Türklingel WD1610 Deutsch - 7 Funkschnittstelle Halten Sie das Gerät mindestens 20cm von einem Herzschrittmacher fern, da sonst die ordnungsgemäßen Funktionen des Herz- schrittmachers durch Funkwellen beeinträchtigt werden können. Die übertragenen Funkwellen können Störgeräusche in Hörgeräten verur- sachen. Bringen Sie das Gerät nicht mit eingeschalteter Funkkomponente in die Nähe entflammbarer Gase oder in eine explosions- gefährdete Umgebung (z.B. Lackiererei), da die übertragenen Funkwellen eine Explosion oder ein Feuer auslösen können. Die Reichweite der Funkwellen ist abhängig von Umwelt- und Umgebungsbedingungen.Funk-Türklingel WD1610

Betriebsumgebung Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z.B. Badezimmer) oder übermäßigem Staub- aufkommen ausgelegt. Betriebstemperatur und Betriebsluftfeuchtigkeit: 5°C bis 40°C, max. 90% rel. Feuchte.Funk-Türklingel WD1610 Deutsch - 9 Achten Sie darauf, dass: - keine direkten Wärmequellen (z.B. Heizungen) auf die Geräte wirken; - kein direktes Sonnenlicht oder Kunstlicht auf die Geräte trifft; - die Geräte nicht in unmittelbarer Nähe von Magnetfeldern (z.B. Lautsprechern) stehen; - keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben den Geräte stehen; - keine Fremdkörper eindringen; - die Geräte keinen starken Temperatur- schwankungen ausgesetzt werden; - die Geräte keinen übermäßigen Er- schütterungen und Vibrationen ausgesetzt werden;Funk-Türklingel WD1610

Reparatur und Pflege Reparaturarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, Flüssigkeit oder Gegenstände ins Innere des Gehäuses gelangt sind, es Regen ausgesetzt wurde oder wenn es nicht einwandfrei funktioniert oder herunter- gefallen ist. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturen nur von quali- fiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch, niemals mit aggressiven Flüssigkeiten.Funk-Türklingel WD1610 Deutsch - 11 Urheberrecht Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Ver- vielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Ge- nehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.Funk-Türklingel WD1610

Hinweis zur Konformität Das Gerät wurde hinsichtlich Über- einstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der R&TTE Richtlinie 1999/5/EC geprüft und genehmigt. Die dazugehörige Konformitätserklärung finden Sie am Ende dieser Anleitung.Funk-Türklingel WD1610 Deutsch - 13 Einleitung Vielen Dank für den Kauf dieser Funk- Türklingel. Dieses Gerät schafft schnell die Möglichkeit, eine Signalisierung einzurichten. Sie können z.B. eine Eingangstür mit dieser Funk- Türklingel ausstatten. Ein manueller Funk- abgleich zwischen Sender und Empfänger ist nicht erforderlich. Batterien einlegen Beide Geräte sind batteriebetrieben. Legen Sie die beigelegten Batterien in die Geräte ein. Die Batterien des Empfängers - Öffnen Sie das Batteriefach des Empfängers, indem Sie den Deckel an der Rückseite des Gerätes in Richtung der Pfeilmarkierung aufschieben.Funk-Türklingel WD1610

- Legen Sie die beiliegenden Batterien vom Typ AA polrichtig (+ und – beachten) in den Empfänger ein. Die Polung ist auf den Batterien und im Batteriefach gekenn- zeichnet. - Schieben Sie den Deckel des Batteriefachs wieder auf das Empfängergehäuse. Die Batterie des Senders - Um das Gehäuse des Senders zu öffnen, nehmen Sie einen flachen Schrauben- dreher zu Hilfe. Drücken Sie damit leicht in die Öffnung an der Seite des Sender- gehäuses, um die Rastnase (8) nach innen zu drücken. Ziehen Sie dann am Oberteil des Sendergehäuses. - Legen Sie die beigelegte 12 V-Batterie vom Typ A23 in das Oberteil des Senders ein. Die Polung ist auf der Batterie und im Sendergehäuse gekennzeichnet. - Drücken Sie dann das Gehäuseoberteil wieder auf die Grundplatte des Senders.Funk-Türklingel WD1610 Deutsch - 15 Sie können die Grundplatte auch getrennt lassen, wenn Sie den Sender an einer Wand montieren möchten. Die Geräte anbringen Im Lieferumfang ist Montagematerial enthalten, um beide Geräte zu befestigen. Wahlweise können Sie den Empfänger auch einfach aufstellen. Achten Sie darauf, dass der Abstand zwischen Sender und Empfänger nicht die Betriebsentfernung übersteigt. Testen Sie nötigenfalls die Funktion, bevor Sie die Geräte befestigen. Den Sender befestigen Suchen Sie eine geeignete Stelle, an der Sie den Sender anbringen können. - Öffnen Sie das Sendergehäuse, indem Sie einen flachen Schraubendreher in die Öffnung an der Seite des GehäusesFunk-Türklingel WD1610

drücken. Drücken Sie damit die Ras- tnase (8) leicht nach innen. Sie können dann das Gehäuseoberteil abnehmen. - Bohren Sie zwei Löcher mit einem Durchmesser von 6 mm und einem Abstand von 50 mm. - Stecken Sie zwei der mitgelieferten Dübel in die Löcher. - Stecken Sie zwei der mitgelieferten Schrauben durch die Löcher in der Grundplatte des Sendergehäuses und schrauben Sie sie dann in die Dübel. - Drücken Sie das Gehäuseoberteil auf die befestigte Grundplatte. Den Empfänger befestigen - Bohren Sie ein Loch mit einem Durch- messer von 6 mm an der gewünschten Stelle. - Stecken Sie einen der mitgelieferten Dübel in das Bohrloch.Funk-Türklingel WD1610 Deutsch - 17 - Schrauben Sie eine der mitgelieferten Schrauben in den Dübel, bis der Schraubenkopf ungefähr zwei Millimeter vor der Wand steht. - Stecken Sie den Empfänger auf den Schraubenkopf. Die Öse an der Gehäuse- rückseite muss dazu über den Schrauben- kopf greifen. Mit einem leichten Zug nach unten rastet der Empfänger auf dem Schraubenkopf ein. Das Namensschild beschriften Heben Sie die durchsichtige Kunststoffkappe vom Sender ab. Darunter können Sie das Namensschild (7) beschriften. Es liegen 5 Ersatz-Namensschilder bei. Drücken Sie die Kunststoffkappe wieder auf das Sendergehäuse.Funk-Türklingel WD1610

Die Bedienung Wenn beide Geräte mit Batterien versehen sind, sind sie sofort betriebsbereit. Drücken Sie auf den Klingeltaster (6) des Senders. Der Empfänger signalisiert wahlweise akustisch, optisch oder akustisch und optisch. Sie können das Gerät an Ihren persönlichen Bedarf anpassen. Die Signalisierung auswählen Schieben Sie den Betriebsartenschalter (4) auf die gewünschte Position. Nur akustische Signalisierung Optische und akustische Signalisierung Nur optische SignalisierungFunk-Türklingel WD1610 Deutsch - 19 Die Klingelmelodie auswählen Drücken Sie auf die Melodietaste (2), um die jeweils nächste verfügbare Klingelmelodie anzuhören. Wiederholen Sie den Vorgang, bis Sie die Melodie Ihrer Wahl gefunden haben. Die zuletzt ausgewählte Klingelmelodie bleibt dauerhaft eingestellt. Die Lautstärke einstellen Mit dem Lautstärkeschalter (5) lässt sich die Lautstärke in drei Stufen einstellen.

Hohe LautstärkeFunk-Türklingel WD1610

Anhang Entsorgung von Altgeräten Die mit diesem Symbol gekenn- zeichneten Geräte unterliegen der europäischen Richtlinie 2002/96/EC. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung Ihrer persönlichen Gesund- heit. Weitere Informationen zur vorschrifts- gemäßen Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Gerät erworben haben. Denken Sie an den Umweltschutz. Verbrauchte Batterien gehörenFunk-Türklingel WD1610 Deutsch - 21 nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wieder- verwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen einge- sammelt und umweltgerecht entsorgt.Funk-Türklingel WD1610

Technische Daten Übertragungsfrequenz 433 MHz Reichweite bis zu 100 m (abhängig von der Umgebung) Sender Batterie 1 Stück 12 V-Batterie vom Typ A23 Abmessungen 9,3 x 3,5 x 2,2 cm (L x B x H) Gewicht 31 g (ohne Batterie) Empfänger Batterie 3 Stück 1,5 V-Batterien vom Typ AA (Mignon) Abmessungen 11 x 7 x 3 cm (L x B x H) Gewicht 100 g (ohne Batterien)Funk-Türklingel WD1610 Deutsch - 23 Garantiehinweise Die Garantiezeit beträgt 3 Jahre ab Kaufdatum. Bei Garantieansprüchen legen Sie den Kauf- beleg des Gerätes bereit und rufen Sie unsere Hotline an: TARGA GmbH Postfach 22 44 D-59482 Soest Telefon: 01805-043311 (0,14 €/Min., Festnetz der T-COM/ Mobilfunktarife abweichend) TARGA GmbH Postfach 22 44 D-59482 Soest Telefon: 01-79576009 TARGA GmbH Postfach 22 44 D-59482 Soest Telefon: 044-5118291Funk-Türklingel WD1610
