MANUALE UTENTE CO 9014 TC X Fulgor Milano

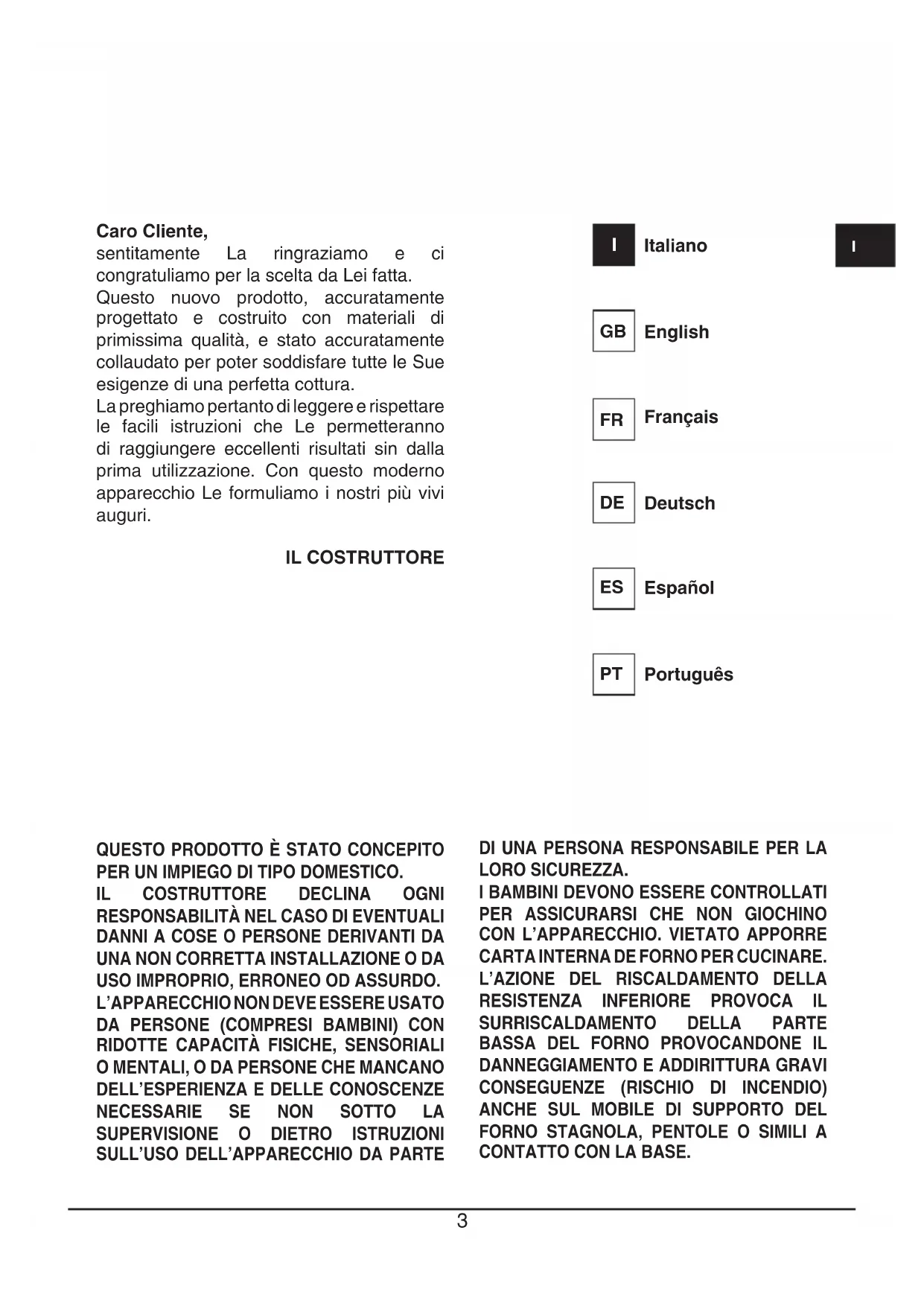

Caro Cliente, sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta. Questo nuovo prodotto, accuratamente progettato e costruito con materiali di primissima qualità, e stato accuratamente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura. La preghiamo pertanto di leggere e rispettare le facili istruzioni che Le permetteranno di raggiungere eccellenti risultati sin dalla prima utilizzazione. Con questo moderno apparecchio Le formuliamo i nostri più vivi auguri. IL COSTRUTTORE

QUESTO PRODOTTO È STATO CONCEPITO

L’AZIONE DEL RISCALDAMENTO DELLA

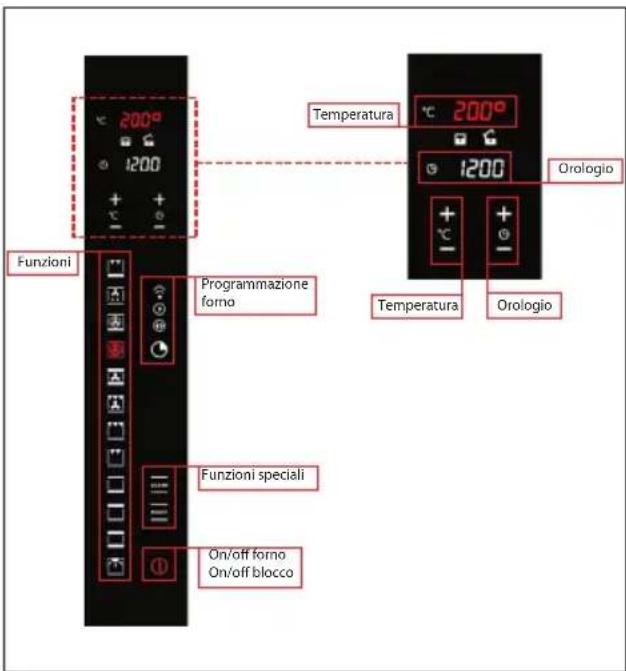

Indice Istruzioni per l’utente, 5 Primo utilizzo, 5Pannelli autopulenti, 5Rispetto dell’ambiente catalitici, 5Frontale comandi, 6Istruzioni di funzionamento:- cottura con la funzione “convenzione”, 6- cottura con la funzione “ventilato”, 6- scongelamento, 6- cottura alla griglia, 7Ventilazione di raffreddamento, 7Presentazione del forno, 7La modalità dimostrazione, 7Regolazione dell’orologio, 8Accensione del forno, 8Funzioni Principali, 8Panoramica del frontalino comandi, 8Le funzioni di cottura, 8Semplici gesti per cucinare, 9Regolazione della temperatura di cottura, 9Calore residuo, 10La sonda cibo, 10Come utilizzare la sonfa cibo, 10Funzioni speciali: turbo heat e turbo clean, 12Controllo della luce forno, 13Programmazione del forno, 13Programmazione timer: tempo di cottura, 13Programmazione timer: ora di fine cottura, 14Programmazione timer: cottura posticipata, 14Programmazione timer: contaminuti, 14Programmazione timer: cancellazione programma, 15La sicurezza, 15Funzione blocco forno, 15Sostituzione lampada, 16Smontaggio della porta del forno, 16 Istruzioni per l’installatore, 17 Incasso del forno, 17Allacciamento elettrico, 18Caratteristiche tecniche, 18 IMPORTANTE La targhetta delle caratteristiche del forno è accessibile anche ad apparecchio installato. In questa targhetta, visibile aprendo la porta, sono riportati tutti i dati di identificazione dell’apparecchio a cui si dovrà fare riferimento per richiesta di ricambi. Durante il funzionamento l’apparecchio diventa molto caldo, fare attenzione a non toccare gli elementi riscaldanti all’interno del forno. !4 5

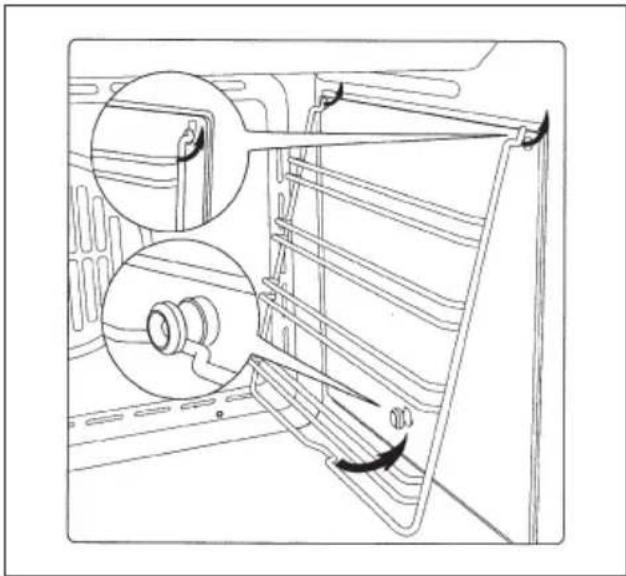

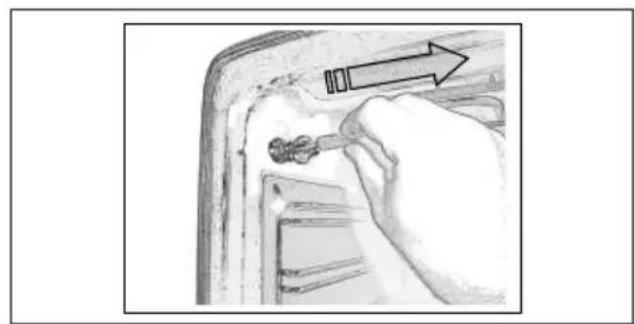

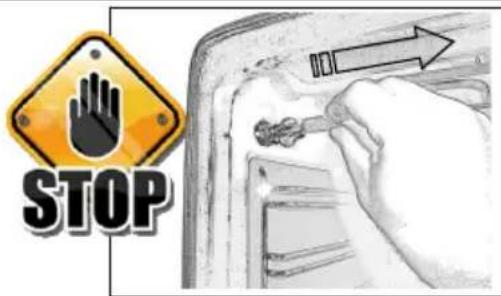

Primo utilizzo Il forno va pulito a fondo con acqua e sapone e risciacquato accuratamente. Per togliere i telai laterali nei forni con pareti lisce procedere come illustrato in figura. Riscaldare il forno per circa 30 minuti alla massima temperatura; verranno così eliminati tutti i residui grassi di lavorazione che potrebbero causare sgradevoli odori in fase di cottura. Importante: come precauzione di sicurezza prima di procedere a qualsiasi operazione di pulizia del forno staccare sempre la spina della presa di corrente o togliere la linea di alimentazione dell’apparecchio. Inoltre evitare di usare sostanze acide o alcaline (succhi di limone, aceto, sale, pomodori ecc.). Evitare di usare prodotti a base di cloro, acidi o abrasivi specialmente per la pulizia delle pareti verniciate. NON UTILIZZARE PILITORI A VAPORE PER LA PULIZIA DEL FORNO. Pannelli autopulenti catalici PANNELLI AUTOPULENTI La funzione CLEAN attiva la reazione che provoca la pulizia. I nostri forni con pareti lisce hanno la possibilità di montare all’interno della muffola dei pannelli autopulenti che ricoprono le pareti. Questi speciali pannelli, da agganciare alle pareti prima dei telai laterali, sono ricoperti di uno speciale smalto catalitico microporoso che ossida e vaporizza gradualmente gli schizzi di olio e grasso eliminandoli durante le cotture sopra i 200°C. Se dopo una cottura di cibi molto grassi il forno non è pulito, farlo funzionare a vuoto alla massima temperatura per un tempo massimo di 60 minuti. I pannelli autopulenti non devono essere lavati né puliti con prodotti abrasivi o prodotti contenenti acidi o alcali. Rispetto dell’ambiente La documentazione del presente apparecchio utilizza carta sbiancata, senza cloro, oppure carta riciclata allo scopo di contribuire alla protezione dell’ambiente Gli imballaggi sono concepiti per non danneggiare l’ambiente; possono essere recuperati o riciclati essendo prodotti ecologici. Riciclando l’imballaggio, si contribuirà ad un risparmio di materie prime e ad una riduzione del volume degli scarti industriali e domestici. Istruzioni per l’utente6 7

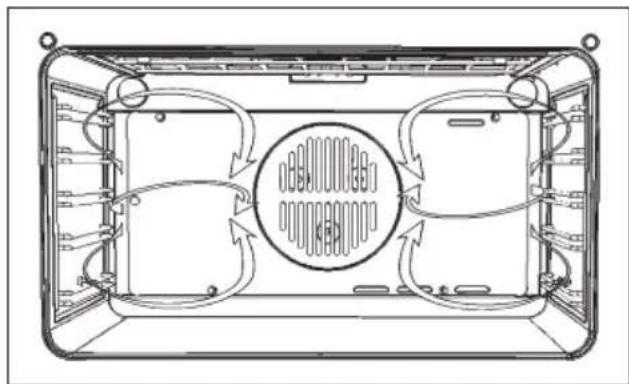

Istruzioni di funzionamento Cottura convenzionale Sistema classico che utilizza calore superiore ed inferiore adatto per la cottura di un solo piatto. E’ bene che il cibo venga inserito quando il forno ha raggiunto la temperatura prestabilita, cioè quando si e’ spenta la spia luminosa. Se verso fine cottura si avesse necessità di incrementare la temperatura inferiore o superiore, posizionare il commutatore nella rispettiva posizione. Si consiglia di aprire il meno possibile la porta del forno durante la cottura. Cottura ventilato Con questo tipo di cottura, un ventilatore posto nella parte posteriore fa circolare l’aria calda all’interno del forno, distribuendola in modo uniforme. La cottura avviene più rapidamente rispetto alla cottura convenzionale. Il sistema risulta idoneo per la cottura su più ripiani ed anche per cibi di natura diversa (pesce, carne ecc. ). Scongelamento Selezionando una delle funzioni di cottura ventilato e regolando il termostato sullo zero, il ventilatore farà circolare all’interno del forno aria fredda, favorendo così un rapido scongelamento dei cibi congelati. Non e’ necessario il preriscaldamento, ma per pasticceria e’ preferibile farlo. Funzioni pannello comandi Simboli funzioni sul commutatore Lampada forno (rimane sempre accesa durante il funzionamento). Resistenza superiore ed inferiore. Regolazione del termostato da 50° C a MAX. Resistenza superiore (grill superficie a potenza ridotta). Regolazione del termostato da 50° a 200° C. Resistenza inferiore. Regolazione del termostato da 50° C a MAX. Resistenza superiore (grill superficie) Doppia resistenza superiore (grill grande superficie). Regolazione del termostato da 50° a 200° C. Doppia resistenza superiore con ventilatore (grill grande superficie). Regolazione del termostato da 50° a 200° C. Resistenza superiore, inferiore con ventilatore. Regolazione del termostato da 50° C a MAX. Resistenza circolare con ventilatore. Regolazione del termostato da 50° C a MAX. Resistenza inferiore + Resistenza circolare con ventilatore. Regolazione del termostato da 50° C a MAX. Ventilatore per scongelamento. Regolazione del termostato a 0° C. Doppia resistenza superiore (grill grande superficie). Regolazione del termostato da 50° a 200° C. Resistenza inferiore. Regolazione del termostato da 50° C a MAX.6 7

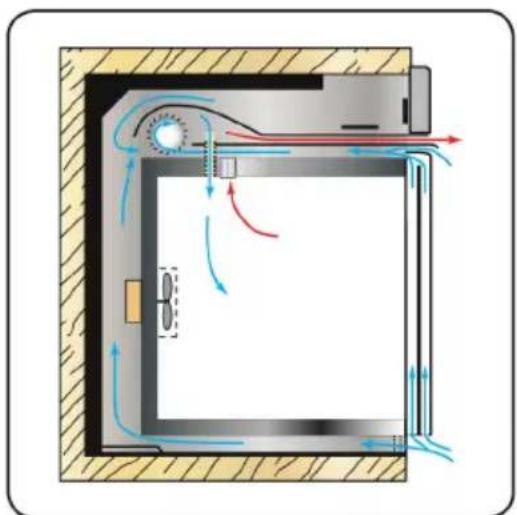

Cottura al grill Tipo di cottura per la grigliatura o doratura dei cibi. Alcuni forni possono essere completi di motorino asta e spiedo per cottura al girarrosto. La griglia con il cibo da cuocere va inserito nella 1 o 2 posizione da sopra. Preriscaldare per 5’. Ruotare la manopola del termostato con temperature da 50° a 200°. Ventilatore di raffreddamento RAFFREDDAMENTO TANGENZIALE Un sistema forzato di circolazione dell’aria contribuisce a ridurre la temperatura dello scambio di calore sia nelle parti frontali che laterali dei forni Il ventilatore è posto sulla parte superiore del forno e crea un circolo d’aria di raffreddamento all’interno del mobile e attraverso la porta del forno stesso. Entra in funzione quando la parte esteriore del forno raggiunge i 60°C ca. Accendendo il forno e impostando il termostato a 200°C, il ventilatore entra in funzione dopo 10 min ca. Lo spegnimento del ventilatore avviene quando la parte esteriore del forno scende sotto i 60°C. Dopo un utilizzo del forno a 200°C il ventilatore si spegne dopo 30 min. ca. Presentazione del forno Il suo nuovo forno è gestito da una scheda elettronica che si occupa di monitorarne in ogni istante il funzionamento per migliorarne le prestazioni, tutte. Il controllo touch control è di ultima generazione, preciso, affidabile. L’interfaccia è elegante, ordinata e discreta, più intuitiva che mai! Pochi tasti, molte funzioni, nessuna combinazione o sequenza difficile di tasti, concentratevi a seguire la ricetta , il forno è pronto con due gesti!! La modalità dimostrazione Si chiama così la modalità nella quale il forno si presenta normalmente ogni volta che la tensione di alimentazione viene a mancare, e di conseguenza al primo allacciamento: lo scopo è di visualizzare tutte le potenzialità del controllo con una sequenza registrata di comandi. In questa modalità il forno non viene MAI azionato realmente, cioè non vengono accese le resistenze termiche!! Il pannello di controllo è INATTIVO e quindi il forno non risponderà ai comandi! 5 sec.!! Per disabilitare la modalità dimostrazione toccare per cinque secondi il simbolo luce: il controllo entrerà in funzionamento normale e pronto per l’accensione.8 9

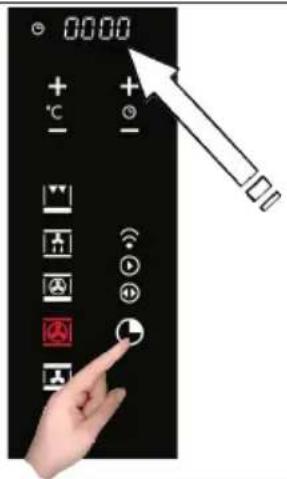

Regolazione dell’orologio Il forno segnalerà l’avvenuto collegamento alla rete elettrica con un doppio segnale acustico. Per regolare l’ora di sistema tenere attivo il tasto “FUNZIONI TIMER” per 5 sec. Ogni comando attivato viene confermato da un segnale acustico. Regolare l’orologio con i tasti + e - : durante l’impostazione lampeggiano i puntini separatori, l’ora viene acquisita quando i puntini divengono fissi. Accensione del forno Il forno si accende agendo sul simbolo ON/OFF schematizzato in figura. Il controllo attiva tutte le icone illuminandone lo sfondo. Per un minuto dall’accensione, il controllo aspetta che una funzione di cottura venga scelta. In caso contrario interpreta l’accensione come accidentale e, per motivi di sicurezza, spegne automaticamente il forno. Funzioni principali Panoramica del frontalino comandi Funzioni On/o forno On/o blocco Programmazione forno Funzioni speciali Orologio Orologio Temperatura Temperatura Le funzioni di cottura Il controllo mette a disposizione ben dodici funzioni specifiche di cottura! Ogni funzione ha una temperatura impostata scelta in base a prove di cottura su ricette che tipicamente la utilizzano e possono essere facilmente variate a seconda della propria esperienza. Nella seguente tabella indichiamo i risultati delle prove di cottura eseguite presso i nostri laboratori da un cuoco professionista, in ogni caso si tratta di indicazioni e i valori che proponiamo servono per partire a sperimentare le proprie ricette ed ottenere sempre i migliori risultati!8 9

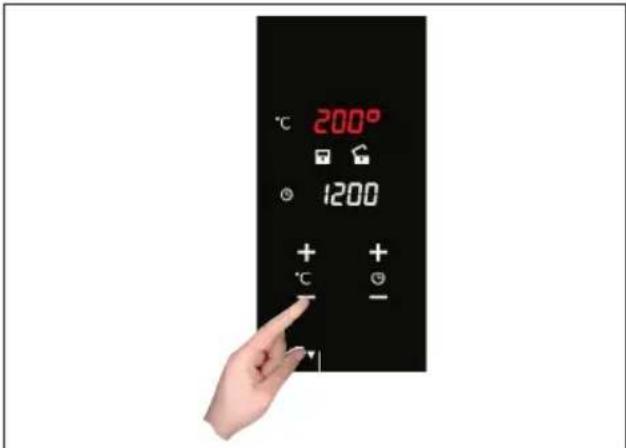

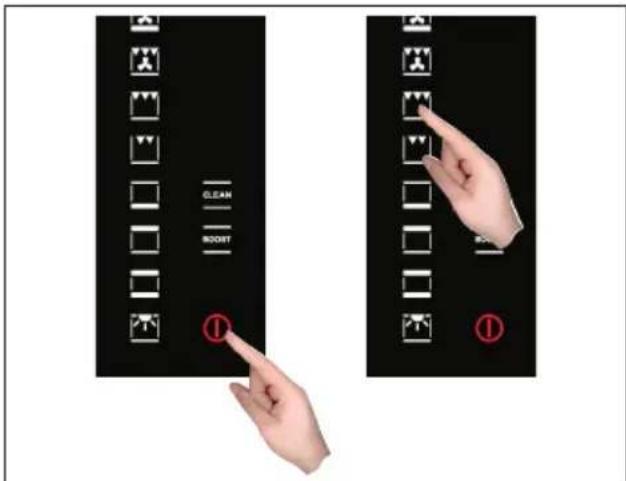

Semplici gesti per cucinare Bastano due semplici gesti per impostare una cottura grazie alla logica di controllo di ultima generazione: accendere il forno e scegliere la funzione più idonea alla pietanza che state per cucinare…la scegliete e semplicemente la toccate! Il controllo propone una temperatura per ogni funzione, è possibile in qualsiasi momento modificarla, ma se la ritenete idonea non occorre fare altro, il forno si attiverà da solo in pochi secondi! Regolazione della temperatura Il controllo si avvale di una sonda temperatura con precisione di ± 5°C per la massima affidabilità delle temperature di cottura richieste. Per modificare la temperatura basta agire sui simboli più e meno, il campo di regolazione varia da +50°C a +250°C. Non occorre confermare la modifica, il controllo si attiva dopo pochi secondi in maniera autonoma. Durante il riscaldamento il simbolo di grado centigrado (°C) lampeggia ad indicare la termoregolazione per raggiungere la temperatura scelta. Al raggiungimento lo segnalerà con un segnale acustico.10 11

Calore residuo Durante la cottura dei cibi la struttura del forno immagazzina calore, questo calore è mantenuto isolato dal resto della cucina grazie ad un isolamento termico generoso e ad alcuni accorgimenti di costruzione. Questo calore viene disperso gradualmente nel tempo e può rappresentare ancora una risorsa in cucina se viene gestito: il controllo indica la temperatura interna, dopo lo spegnimento del forno, fino al raggiungimento dei 50°C. Sfruttate questa caratteristica per mantenere i cibi caldi, oppure per terminarne la cottura in maniera dolce ! Sonda cibo (o termometro a sonda) SONDA TEMPERATURE La tenerezza, il gusto ed il sapore sono il risultato di un controllo preciso e funzionale. La sonda cibo è un termometro che, inserito nella pietanza, permette di controllarne la temperatura interna e di usarla per stabilire la fine della cottura. Infatti può capitare che all’esterno la carne, ad esempio, sembri ben cotta ma all’interno sia ancora al sangue! La temperatura raggiunta dai cibi, durante la cottura, è strettamente collegata con problemi di ordine igienico/ salutistico, infatti i batteri possono essere presenti in qualunque carne, così come nel pollame nel pesce e nelle uova crude. Alcuni batteri fanno andare a male il cibo, altri, come la Salmonella, Campylobacter jejuni, Listeria monocytogenes, Escherichia coli e lo Staphylococcus aureus, possono nuocere, anche gravemente, alla salute. I batteri si moltiplicano molto rapidamente sopra i 4.4º e fino a 60ºC. La carne macinata è particolarmente a rischio da questo punto di vista. Per evitare la moltiplicazione dei batteri è necessario:

• Non scongelare i cibi a temperatura ambiente, ma nel frigo oppure nel forno con l’apposita funzione. In quest’ultimo caso cucinare il cibo immediatamente dopo.

• Riempire il pollame poco prima di mangiarlo; non acquistare pollame ripieno confezionato e comprare il pollame ripieno già cotto solo se lo si mangerà entro 2 ore.

• Marinare il cibo in frigo, non a temperatura ambiente.

• Usare una sonda cibo per controllare la temperatura della carne, del pesce e del pollame se sono più spessi di 5 cm in modo da accertarsi che vengano raggiunte le temperature minime di cottura. I maggiori pericoli vengono dal pollame cotto male, particolarmente pericoloso per la Salmonella;

• Evitare di interrompere la cottura, cioè di cuocere parzialmente, conservare e quindi finire di cucinare più tardi, è possibile che in questo modo si raggiungano nel cibo temperature “tiepide” favorevoli alla crescita batterica.

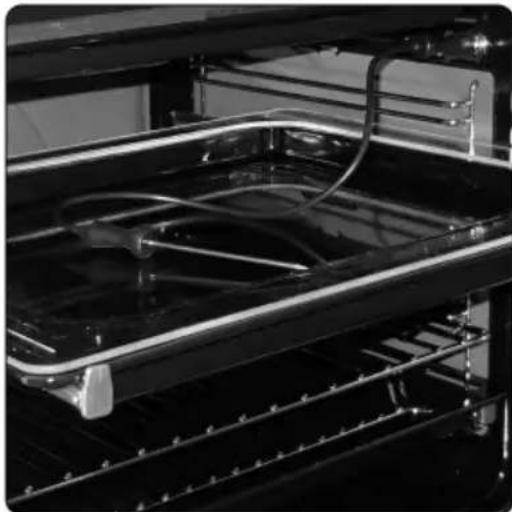

• Arrostire la carne ed il pollame in forno a temperature di almeno 165°C. Come utilizzare la sonda cibo? La presa della sonda cibo è situata nell’angolo frontale in alto a sinistra della cavità forno, protetta da un coperchio metallico. Inserire lo spinotto fino in fondo: se inserito correttamente, il controllo avviserà con un doppio segnale acustico.10 11

Inserire la sonda al centro del cibo, evitando di toccare ossa o parti grasse. Tenete presente che la sonda cibo non funziona se viene connessa a forno già acceso!

Selezionate la funzione di cottura più idonea alla vostra ricetta. Dopo 5sec. il display temperature si commuta per visualizzare la temperatura della sonda cibo cioè quella che dovrà essere raggiunta all’interno della pietanza. Potete modificare il valore della temperatura interna minima richiesta in un intervallo da +30°C a +99°C ma consigliamo di consultare la tabella sottostante presa dal “THE NATIONAL FOOD SAFETY DATABASE (USA)”. ALIMENTO TEMPERATURA INTERNA MINIMA Macinati Hamburger 71°C Manzo, Vitello, Agnello, Maiale 74°C Pollo, Tacchino 74°C Manzo, Vitello, Agnello Arrosti e Bistecche: al sangue La temperatura per la cottura al sangue non viene riportata dal NFSD perchè non sicura dal punto di vista sanitario media al sangue 63°C media 71°C ben cotta 77°C Maiale Braciole, Arrosti, Costolette: media 71°C ben cotta 77°C Prosciutto, fresco 71°C Salsicce, fresche 71°C Pollame Pollo, intero o a pezzi 82°C Anatra 82°C Tacchino intero (non ripieno) 82°C Tacchino petto 77°C Se lo spinotto viene tolto a cottura iniziata, il controllo blocca il forno e avvisa dell’errore con segnali acustici: reinserire lo spinotto per riprendere la cottura!12 13

Quando si cucina con l’ausilio della sonda cibo, tutte le temperature preimpostate vengono modificate, per coerenza con la filosofia di utilizzo, a 165°C: si potranno variare da un minimo di 120°C al massimo di 250°C. Per lo stesso motivo la funzione scongelamento viene disattivata. La fine della cottura è discriminata dal raggiungimento della temperatura interna impostata per la sonda cibo, tutte le funzioni di programmazione del forno (funzioni timer) vengono inibite, tranne la funzione avvisatore acustico (contaminuti). Quando la sonda cibo rileverà la temperatura per la quale è stata impostata, automaticamente il forno verrà disattivato e verrete avvisati da un segnale acustico! Al termine della cottura ricordarsi di scollegare la sonda cibo ed estrarla dal forno. ATTENZIONE : dopo la cottura la sonda e’ molto calda. Nel caso la sonda venga lasciata collegata al forno, ma non inserita nel cibo, può generarsi un errore (ERR3) sul display del timer. L’errore scompare scollegando la sonda dal forno. Funzioni speciali Boost (rapido preriscaldo)

BOOST - TEMPI RAPIDI

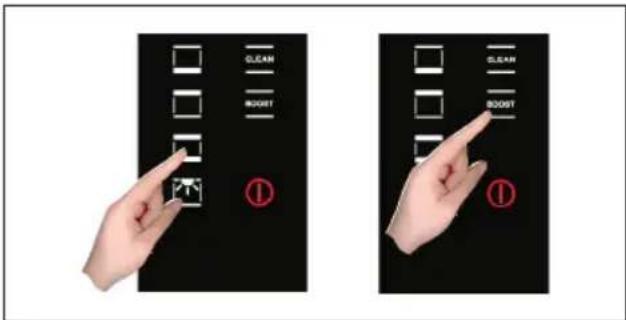

Per abbreviare i tempi delle cotture con un preriscaldamento rapido. Questa funzione speciale è attivabile dopo aver selezionato una funzione di cottura ed il suo utilizzo serve per diminuire il tempo necessario a raggiungere la temperatura impostata di cottura. Questo lasso di tempo è chiamato “preriscaldo” ed è richiesto in praticamente tutte le ricette. In ogni momento è possibile disinserire la funzione “turbo heat” o cambiare funzione di cottura. Clean (rapida pulizia)

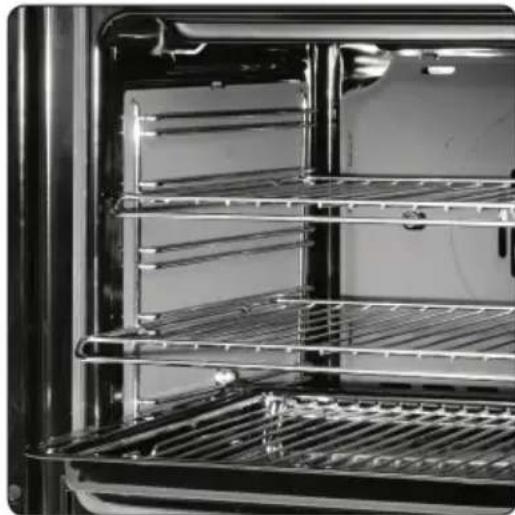

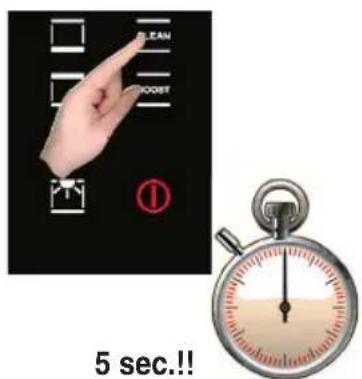

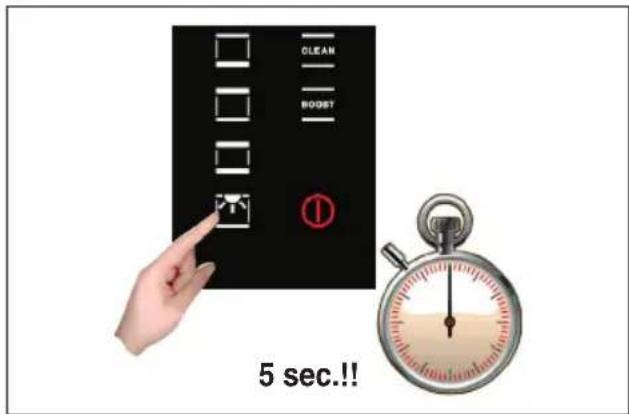

ASSISTITA Ciclo ad alta temperatura (250 °C), combinato con i pannelli autopulenti per la pulizia dolce e non invasiva del vano cottura. Il corretto funzionamento è abbinato all’utilizzo dei pannelli laterali e del copriventola catalitico: si tratta di uno speciale smalto a struttura microporosa che decompone il grasso proiettato mediante un processo catalitico di ossidazione che trasforma i residui in prodotti gassosi. Il turbo clean si attiva solo se non è stata selezionata una funzione di cottura, quindi: accendere il forno e toccare per cinque secondi il simbolo come in figura.12 13

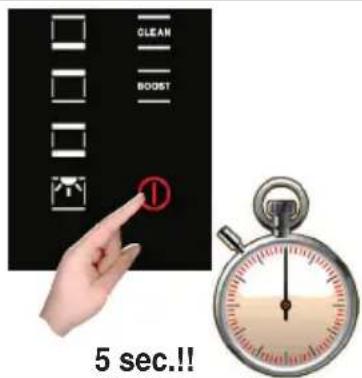

5 sec.!! Il processo di pulizia avviene ad una temperatura di 250°C per la durata di un’ora, NON utilizzarla per la cottura dei cibi! La luce forno viene attivata, è possibile in ogni momento spegnerla e riaccenderla. Tutti i pannelli autopulenti hanno un’efficacia di rendimento pari a circa trenta utilizzi, dopo tale limite i pannelli dovrebbero essere sostituiti. I pannelli vanno puliti solamente con acqua corrente e possono essere richiesti al Vs. rivenditore specializzato. Controllo della luce forno Il controllo della luce è attivo su tutte le funzioni di cottura ed è indipendente da esse cioè può essere accesa o spenta, a seconda delle Vostre necessità, quando lo volete! Normalmente la luce del forno è tenuta accesa durante il riscaldamento e poi per tre minuti dopo il raggiungimento della temperatura impostata. A partire da quel momento la luce forno viene spenta per motivi di risparmio energetico. Per verificare la cottura può rendersi necessario accendere la luce interna, per questo basta toccare il simbolo della luce: resterà accesa per tre minuti per poi spegnersi da sola, naturalmente potete spegnerla subito dopo toccando nuovamente il simbolo luce. In alcuni modelli è disponibile il controllo della porta .Questa caratteristica si avvale di una tecnologia di rilevamento della posizione della porta per controllare la luce del forno: l’apertura della porta forno viene segnalata da un segnale acustico e la luce viene accesa, viene poi spenta quando è richiusa. Programmazione del forno La programmazione del forno mette a disposizione tre modalità per il controllo della durata di cottura. Sono disponibili in abbinamento alle normali funzioni di cottura, se usate la sonda carne vengono disattivate (vedi capitolo dedicato). Le funzioni sono selezionabili in sequenza, da sinistra a destra, toccando il simbolo orologio: ad ogni tocco si illuminerà un simbolo, in sequenza. Programmazione timer: tempo di cottura Toccare una volta il simbolo timer, si accenderà il simbolo relativo. Inoltre il display dell’orologio sostituirà l’indicazione dell’ora corrente: I puntini separatori lampeggiano ad indicare che è possibile programmare il tempo di cottura. Una volta definito il tempo di cottura, il display visualizzerà ancora l’ora corrente, il simbolo “durata cottura” sarà acceso. A partire da ora inizia il conteggio. trascorso il tempo indicato il forno lo segnalerà acusticamente, le resistenze termiche vengono spente terminando quindi la cottura, lampeggerà il simbolo dedicato e ,nel display orologio, la durata che era14 15

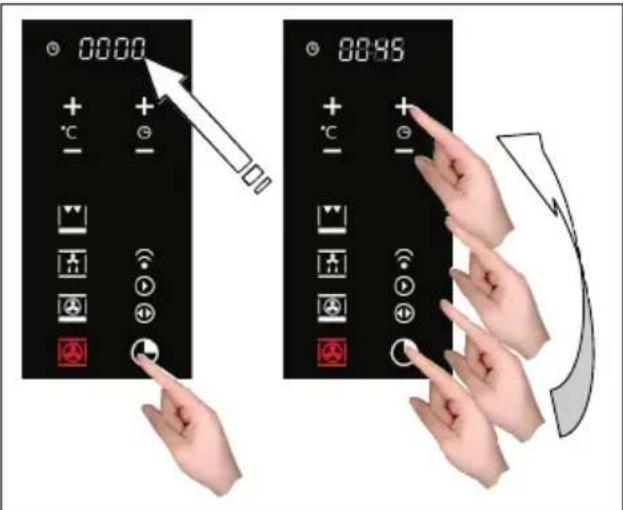

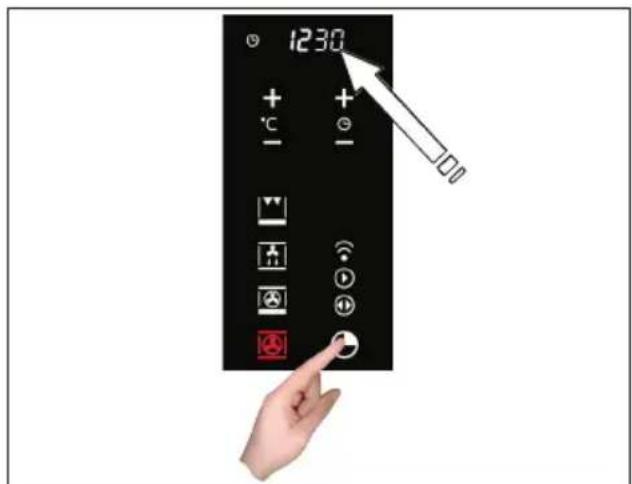

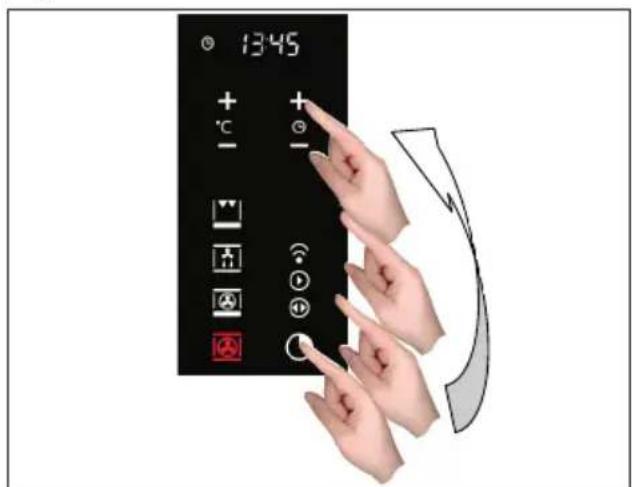

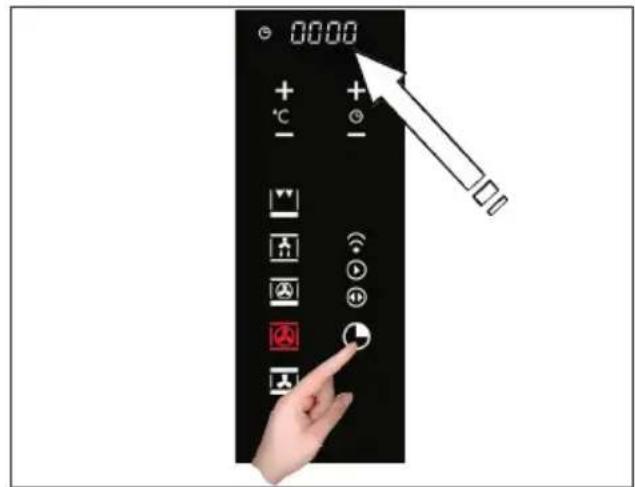

stata impostata: premere un tasto qualsiasi per interrompere la segnalazione acustica. Il forno, dopo otto secondi, si spegnerà autonomamente se altre funzioni di cottura non vengono impostate. Programmazione timer: ora di fine cottura Toccare due volte il simbolo timer, si accenderà il simbolo relativo: I puntini separatori lampeggiano ad indicare che è possibile programmare l’ora di fine cottura. Impostare l’ora di fine cottura toccando i simboli “+” e “-“. Una volta definita l’ora di fine cottura, il display visualizzerà ancora l’ora corrente, il simbolo “fine cottura” sarà acceso. A partire da ora inizia il conteggio. Raggiunta l’ora impostata, il forno lo segnalerà acusticamente, le resistenze termiche verranno spente, terminando quindi la cottura. Lampeggerà sia il simbolo dedicato sia, nel display orologio, l’ora di fine cottura che era stata impostata: premere un tasto qualsiasi per interrompere la segnalazione acustica. Il forno, dopo otto secondi, si spegnerà autonomamente se altre funzioni di cottura non vengono impostate. Programmazione timer: cottura posticipata Tramite la combinazione delle due modalità “tempo di cottura” e “ora di fine cottura” si può impostare il forno in modo che cominci la cottura ad un’ora posticipata rispetto all’attuale. Per esempio, sono le ore 8:30 e state per uscire di casa ma volete che al vostro rientro alle ore 13:00 sia pronto un’ arrosto, ecco come fare: Preparate l’arrosto per la cottura, infornatelo. Accendete il forno, scegliete la funzione di cottura e impostate la temperatura. A questo punto impostate la durata di cottura, supponiamo due ore.14 15

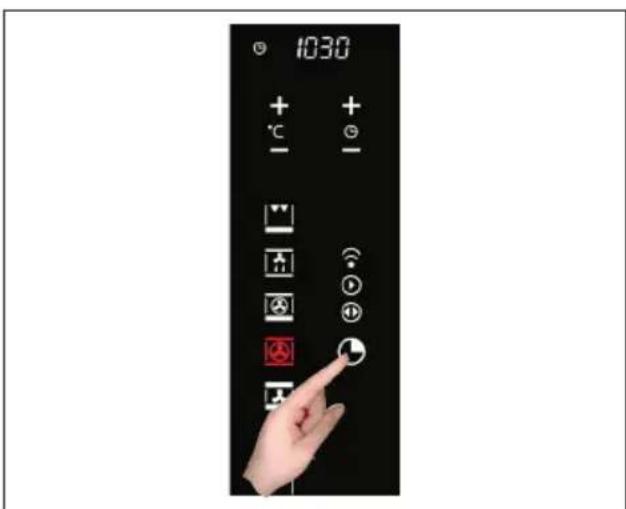

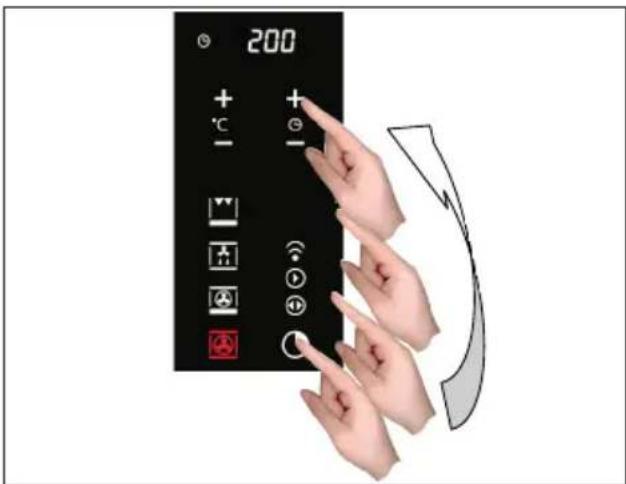

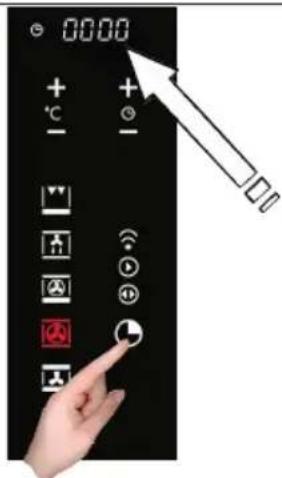

Definite adesso l’ora di fine cottura : il controllo normalmente somma all’ora attuale il tempo di cottura e la propone come ora di fine cottura, nel nostro caso proporrà le ore 10:30 (8:30+2:00). Modificate l’ora di fine cottura per farla coincidere con quella da Voi desiderata, nel nostro esempio le 13:00. Il forno si pone ora in attesa (stand-by) spegnendo la luce forno: quando sarà l’ora di cominciare la cottura, la luce non verrà accesa automaticamente poiché è nella logica del controllo presupporre che la partenza posticipata coincida con la vostra assenza e quindi non serva tenerla accesa inutilmente. Il controllo attiverà autonomamente il forno alle ore 11:00 (13:00-2:00) e lo spegnerà alle 13:00, al vostro rientro troverete l’arrosto pronto! Programmazione del timer: contaminuti Il contaminuti è una funzione del timer che è indipendente dal funzionamento del forno, cioè non blocca la cottura e non spegne il forno, funziona come avvisatore acustico. Lo potete impostare in qualsiasi momento, per esempio come promemoria di controllo della cottura ai fornelli, oltre che del forno,o di altre attività di cucina. E’ disponibile anche a forno spento, in questo caso basta toccare una volta il simbolo delle funzioni timer. Se invece lo utilizzate a forno acceso, dovete toccare in sequenza il simbolo funzioni timer tre volte: I puntini separatori lampeggiano ad indicare che è possibile impostare il valore. Impostare i minuti agendo sui simboli “+” e “-“. A partire da ora inizia il conteggio. Trascorso il tempo indicato il forno lo segnalerà acusticamente, lampeggerà il simbolo dedicato : premere un tasto qualsiasi per interrompere la segnalazione acustica. Programmazione del timer: cancellazione del programma Per cancellare una programmazione è necessario portare a zero il valore assegnato precedentemente, oppure spegnere il forno. La sicurezza: blocco accensione del forno Il controllo mette a disposizione un blocco del frontalino comandi per impedire l’accensione del forno o la manomissione delle impostazioni di cottura. L’attivazione e la disattivazione avviene, in ogni istante, per mezzo del tasto di accensione (on/off). 5 sec.!! Toccare il simbolo on/off per almeno tre secondi per attivare o disattivare, alternativamente, il blocco forno: Blocco attivato: simbolo lucchetto rosso chiuso su display. Ogni azione connessa all’utilizzo della cottura è disabilitata.16 17

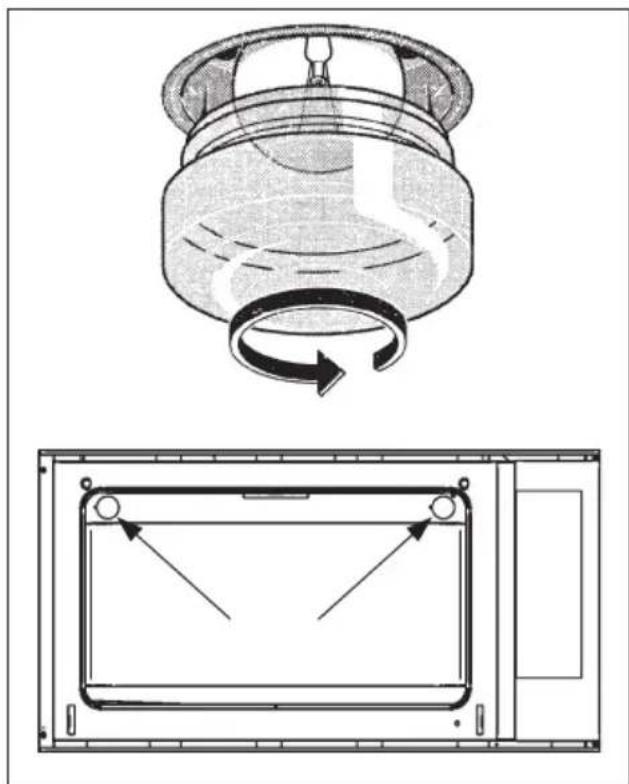

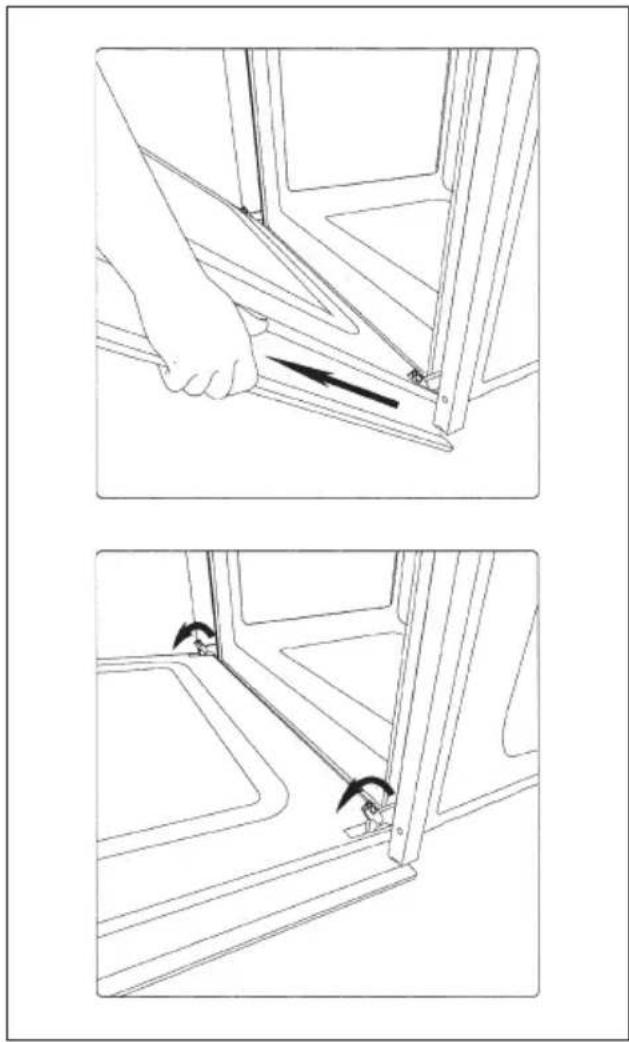

Blocco disattivato: simbolo lucchetto bianco aperto su display. Sostituzione della lampada del forno IMPORTANTE: La lampada del forno deve avere precise caratteristiche: a) struttura adatta alle alte temperature (fino a 300 gradi) b) alimentazione: vedere valore V/Hz indicato sulla targa matricola c) potenza 25 W. d) attacco di tipo E 14 Prima di procedere, staccare l’apparecchio dalla linea di alimentazione. - Per evitare danni, stendere nel forno uno strofinaccio per stoviglie; - svitare la protezione in vetro della lampada; - svitare la vecchia lampada e sostituirla con la nuova; - rimontare la protezione in vetro e togliere lo strofinaccio per stoviglie; - collegare nuovamente l’apparecchio alla linea di alimentazione. Smontaggio della porta forno Lo smontaggio della porta forno può essere facilmente effettuato operando come segue: - aprire totalmente la porta; - sollevare le due levette indicate in fig.; - richiudere la porta sul primo scatto di arresto determinato dalle due levette sollevate in precedenza; - sollevare la porta verso l’alto e verso l’esterno del forno per estrarla dalle sedi; Per rimontare la porta, inserire le cerniere nelle apposite sedi e quindi riportare le due levette nella posizione di chiusura.16 17

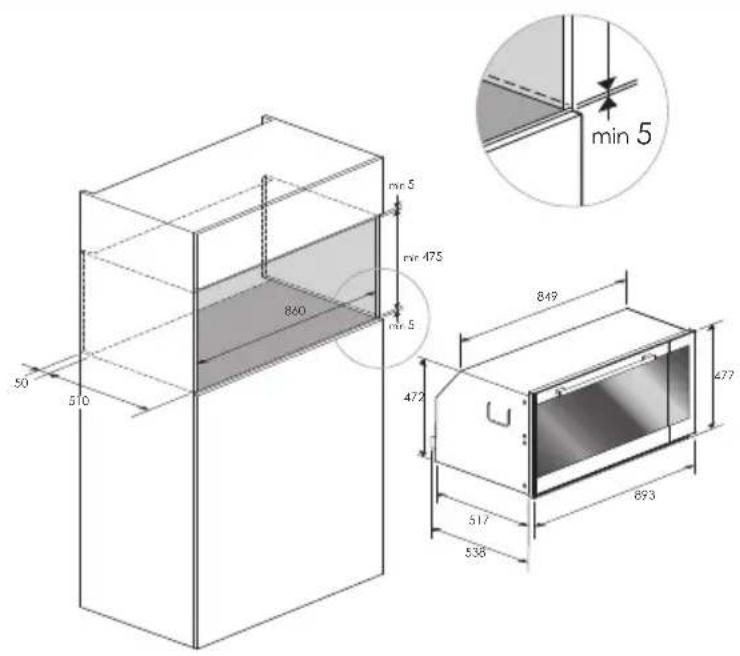

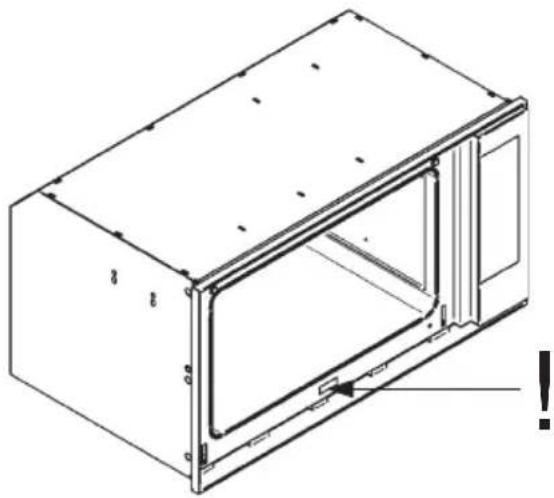

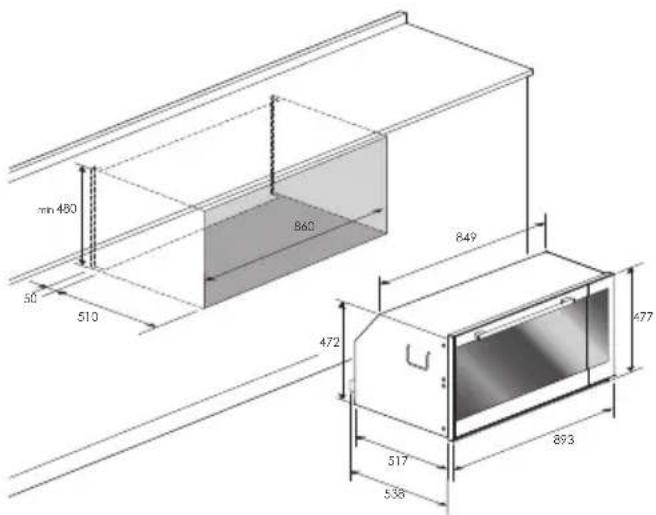

Incasso del forno Il forno può essere installato sotto un piano di cottura oppure in colonna. Le dimensioni dell’incasso devono essere come riportato in figura. Il materiale del mobile deve essere in grado di resistere al calore. Il forno deve essere centrato rispetto alle pareti del mobile e fissato con le viti e bussole che sono fornite in dotazione. Istruzioni per l’installatore

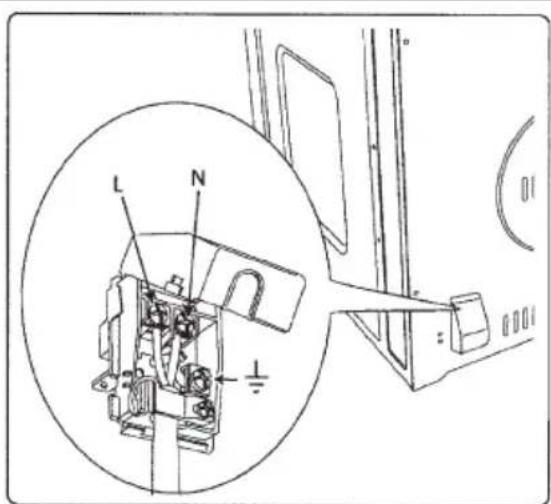

Allacciamento elettrico Prima di effettuare l’allacciamento elettrico accertarsi che: - le caratteristiche dell’impianto siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fronte del forno; - l’impianto sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge. Il cavo in nessun punto dovrà raggiungere una temperatura superiore di 50°C quella ambiente. Se un apparecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altro dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformemente alle regole di installazione. La presa o l’interruttore onnipolare devono essere facilmente raggiungibili con l’apparecchiatura installata. N.B. Il costruttore declina ogni responsabilità nel caso che quanto sopra e le usuali norme antinfortunistiche non vengano rispettate.

CARATTERISTICHE TECNICHE DIMENSIONI MUFFOLA Larghezza (mm) Altezza (mm) Profondità (mm)

VOLUME UTILE (statico/ventilato) 75 litri

ASSORBIMENTI ELEMENTI RISCALDANTI

Elemento esterno resistenza cielo 1100 W Elemento interno resistenza cielo 1750 W Elemento circolare 2300 W Elemento suola 1300 W
