BEDIENUNGSANLEITUNG CO 9014 TC X Fulgor Milano

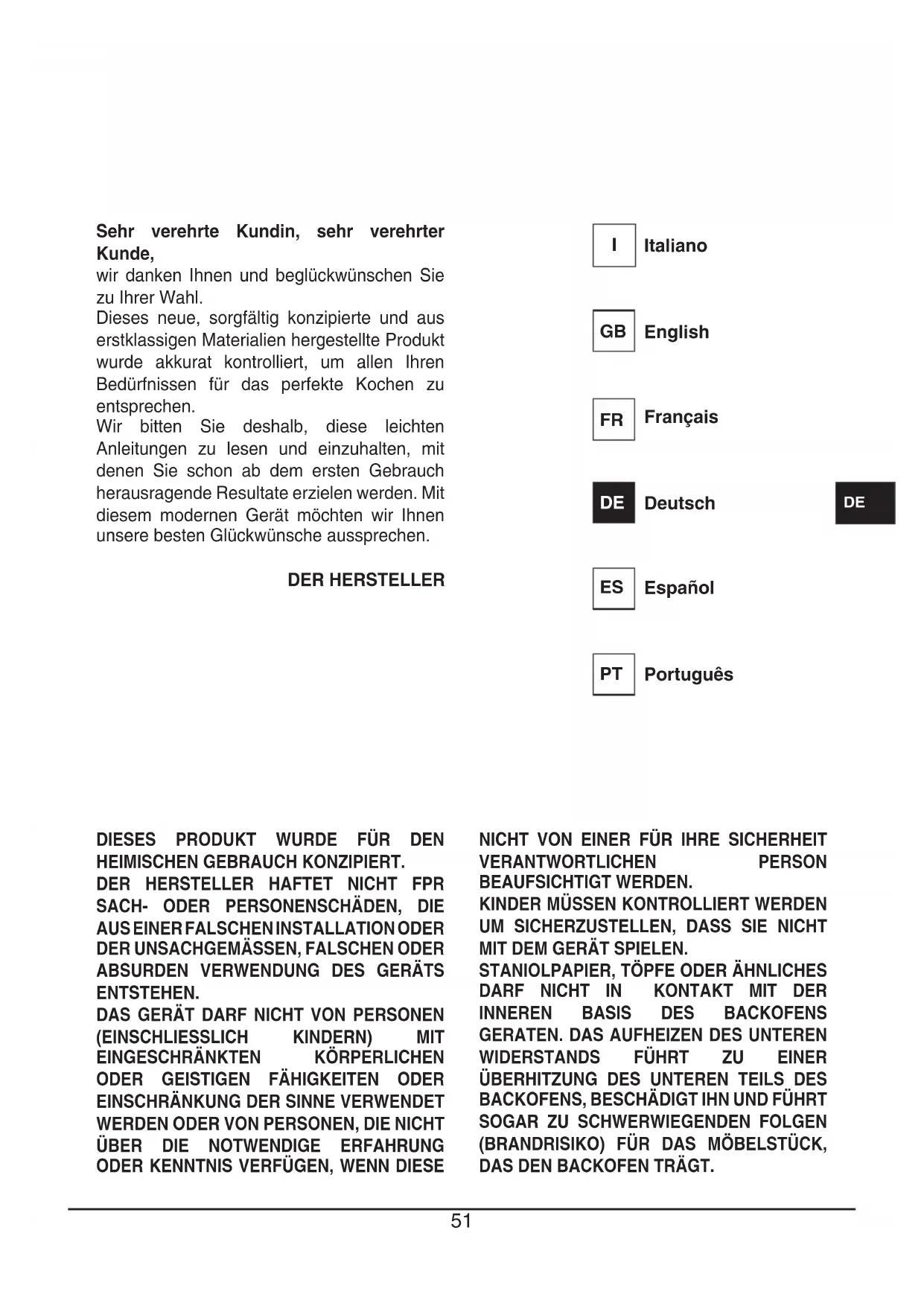

Sehr verehrte Kundin, sehr verehrter Kunde, wir danken Ihnen und beglückwünschen Sie zu Ihrer Wahl. Dieses neue, sorgfältig konzipierte und aus erstklassigen Materialien hergestellte Produkt wurde akkurat kontrolliert, um allen Ihren Bedürfnissen für das perfekte Kochen zu entsprechen. Wir bitten Sie deshalb, diese leichten Anleitungen zu lesen und einzuhalten, mit denen Sie schon ab dem ersten Gebrauch herausragende Resultate erzielen werden. Mit diesem modernen Gerät möchten wir Ihnen unsere besten Glückwünsche aussprechen. DER HERSTELLER

DIESES PRODUKT WURDE FÜR DEN

HEIMISCHEN GEBRAUCH KONZIPIERT.

DER HERSTELLER HAFTET NICHT FPR

ABSURDEN VERWENDUNG DES GERÄTS

EINGESCHRÄNKTEN KÖRPERLICHEN

ODER GEISTIGEN FÄHIGKEITEN ODER

EINSCHRÄNKUNG DER SINNE VERWENDET

WERDEN ODER VON PERSONEN, DIE NICHT

ÜBER DIE NOTWENDIGE ERFAHRUNG

ODER KENNTNIS VERFÜGEN, WENN DIESE

NICHT VON EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON BEAUFSICHTIGT WERDEN.

KINDER MÜSSEN KONTROLLIERT WERDEN

UM SICHERZUSTELLEN, DASS SIE NICHT

MIT DEM GERÄT SPIELEN.

ÜBERHITZUNG DES UNTEREN TEILS DES

Index Anleitungen für den Anwender, 53 Erstmalige Benutzung, 53Selbstreinigende katalytische platten, 53Umweltverträglichkeit, 53Bedientafelfunktionen, 54Betriebsanleitung: - Konventionelles Backen, 54- Umluftbacken, 54- Auftauen, 54- Grillen, 55Kühlventilator, 55Ihr Ofen, 55Vorführmodalität, 55Uhreinstellung, 56Ofen einschalten, 56Wichtigste Funktionen, 56Übersicht des Bedienfelds, 56Die Kochfunktionen, 56Kochen einfach gemacht, 57Temperatureinstellung, 57Restwärme, 58Lebensmittelsonde 58Verwendung des Bratenthermometers, 58Sonderfunktionen: Turbo heat und Turbo clean, 60Steuerung der Ofenbeleuchtung, 61Ofenprogrammierung, 61Timer-Programmierung: Garzeit, 61Timer-Programmierung: Garzeitende, 62Timer-Programmierung: Späteres Garen, 62Timer-Programmierung: Minutenzähler, 62Timer-Programmierung: Programm löschen, 63Sicherheit 64Ofensperre, 64Auswechslung der Ofenbeleuchtung, 64Ausbauen der Ofentür, 65 Für den installateur, 66 Einbau des Backofens, 66Stromanschluß, 67Technische daten, 67

WICHTIG Das Typenschild mit den technischen Merkmalen des Backofens ist auch bei installiertem Gerät zugänglich. Auf diesem Typenschild, das bei Öffnen der Ofentür sichtbar ist, sind auch alle Kenndaten des Geräts aufgeführt, die bei eventuellen Ersatzteilbestellungen angegeben werden müssen. Gerät wird während der Benutzung sehr heiß. Vorsicht, Heizelemente im Ofeninnern nicht berühren.52 53

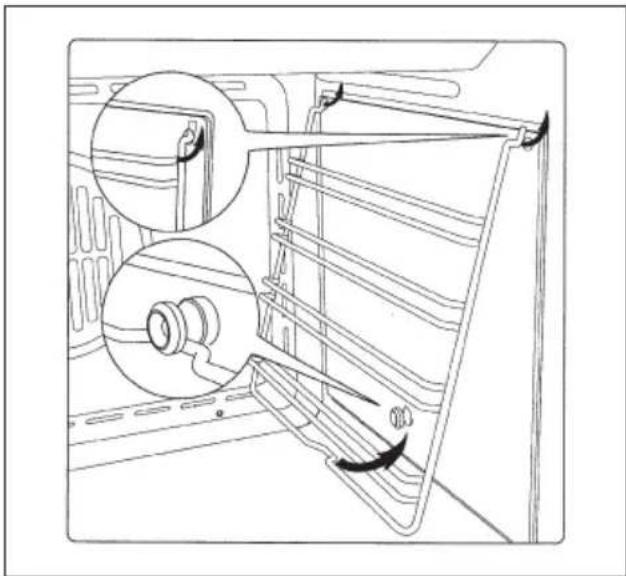

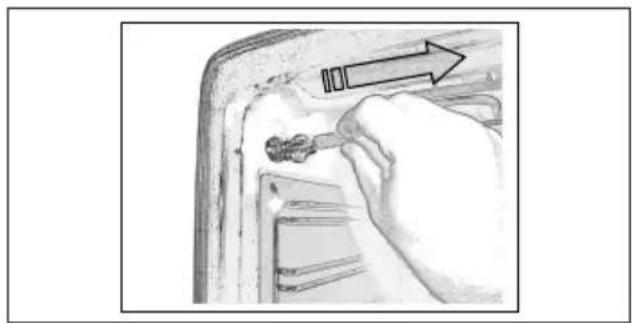

Erstmalige benutzung Der Backofen muss gründlich mit Seifenwasser gesäubert werden. Wie auf der Abbildung dargestellt vorgehen, um bei den Öfen mit glatten Wänden die seitlichen Backbleche her-auszunehmen. Den Backofen für etwa 30 Minuten auf Höchsttemperatur aufheizen; auf diese Weise werden alle fett-haltigen Bearbeitungsrückstände eliminiert, die beim Backen unangenehme Gerüche verursachen könnten. Wichtig: Als Sicherheitsvorkehrung muss vor jeder Reinigung des Backofens immer das Stromnetz abgeschaltet werden. Zum Reinigen dürfen keine sauren oder alkalischen Substanzen verwendet werden (Zitronensaft, Essig, Salz, usw.). Chlorhaltige Produkte, sowie Säuren oder Scheuermittel sind ebenfalls zu vermeiden, dies gilt vor allem für die Reinigung der lackierten Wände.

ZUR REINIGUNG DES OFENS KEINE DAMPFREINIGER

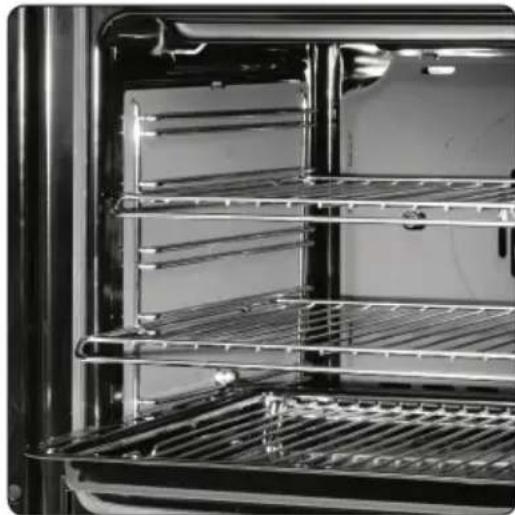

BENUTZEN. Selbstreinigende katalytische platten SELBSTREINIGENDE PANEELE Die Funktion CLEAN startet die Reaktion, die zur Reinigung führt Unsere Backöfen mit glat-ten Wänden bieten die Möglichkeit, in der Muffel selbstreinigende Platten zu montieren, mit denen die Wände verkleidet werden. Diese Spezialplatten, die vor den seitlichen Rahmen an den Wänden eingehängt werden, sind mit einem mikroporösen katalytischen Speziallack bedeckt, der oxidiert, die Öl- und Fett-spritzer nach und nach verdampfen lässt, und so bei den Backvorgängen über 200°C eliminiert. Sollte der Ofen nach dem Backen sehr fetthaltiger Speisen nicht sauber sein, lässt man ihn maximal 60 Minuten lang leer bei Höchsttemperatur eingeschaltet. Die selbstreinigenden Platten dürfen weder ge waschen, noch mit scheuernden oder säurehaltigen bzw. alkalischen Produkten gereinigt werden. Umweltverträglichkeit Als Beitrag zum Umweltschutz wurde die Dokumentation dieses Geräts auf chlorfrei gebleichtes oder RecyclingPapier gedruckt. Bei der Verpackung wurde auf deren Umweltverträglichkeit Wert gelegt; sie kann gesammelt oder recycelt werden, da es sich um umweltschonendes Material handelt. Durch Recycling der Verpackung wird zur Reduzierung des Rohstoffverbrauchs und des Volumens von Industrie- und Hausmüll beigetragen. Anleitungen für den Anwender54 55

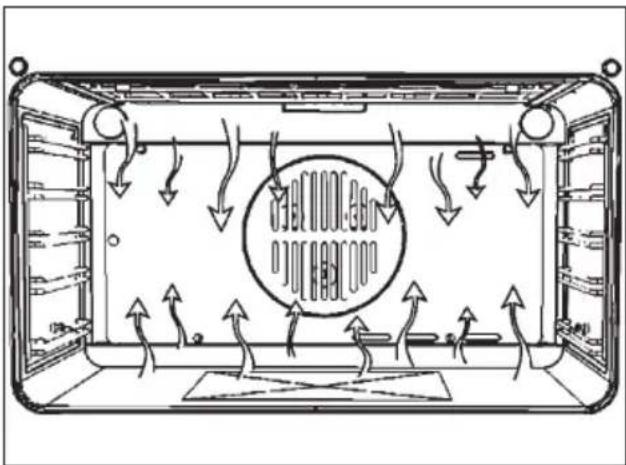

Betriebsanleitung Konventionelles backen Klassisches System, bei dem Unter- oder Oberhitze verwendet wird, die für das Garen nur eines Gerichts geeignet ist. Die Speisen sollten möglichst eingeschoben werden, wenn der Backofen bereits die vorgegebene Temperatur erreicht hat, das heißt, nach Erlöschen der Kontrolllampe. Wenn die Unter- oder Oberhitze gegen Ende des Backvorgangs erhöht werden muss, ist der Schalter in die jeweilige gewünschte Position zu bringen. Während des Backvorgangs sollte die Ofentür möglichst wenig geöffnet werden. Umluft backen Bei dieser Garart bringt der Ventilator, der sich im hinteren Ofenteil befindet, heiße Umluft in den Ofen und verteilt diese gleichmäßig, wobei die Garzeit geringer als beim konventionellen Backen ist. Diese Methode eignet sich zum Garen auf mehreren Einschubhöhen, auch von Speisen unterschiedlicher Art (Fisch, Fleisch usw.). Auftauen Falls eine der Umluftfunktionen ausgewählt und der Thermostat auf Null gestellt wird, führt der Ventilator Kaltluft in den Ofen und fördert das schnelle Auftauen der Tiefkühlkost. Bedientafelfunktionen Funktionssymbole am schalter Ofenbeleuchtung (bleibt während des Betriebs immer eingeschaltet). Unterhitze. Einstellung des Thermostats von 50°C auf MAX. Oberhitze (Grill mit reduzierter Fläche und Leistung). Einstellung des Thermostats von 50° auf 200°C. Unterhitze. Einstellung des Thermostats von 50°C auf MAX. Oberhitze (rill mit reduzierter) Doppelte Oberhitze (großflächiger Grill). Einstellung des Thermostats von 50° auf 200°C. Doppelte Oberhitze mit Ventilator (großflächiger Grill). Einstellung des Thermostats von 50° auf 200°C. Oberhitze, Unterhitze mit Ventilator. Einstellung des Thermostats von 50°C auf MAX. Heißluft mit Ventilator. Einstellung des Thermostats von 50°C auf MAX. Unterhitze + Heißluft mit Ventilator. Einstellung des Thermostats von 50°C auf MAX. Ventilatorbetrieb zum Auftauen von Tiefkühlkost. Einstellung des Thermostats auf 0°C. Doppelte Oberhitze (großflächiger Grill). Einstellung des Thermostats von 50° auf 200°C. Unterhitze. Einstellung des Thermostats von 50°C auf MAX.54 55

Ein Vorheizen des Ofens ist eigentlich nicht notwendig, aber für Patisserie dennoch empfehlenswert. Grillen Zum Grillen oder Bräunen der Speisen. Einige Backöfen sind komplett mit Stabmotor und Drehspieß für Spießbraten ausgestattet. Der Rost mit dem Gargut wird in der 1. oder 2. Schiene von oben eingeschoben. Den Backofen 5 Minuten vorheizen. Den ThermostatDrehgriff auf Temperaturen von 50 bis 200 drehen. Kühlventilator

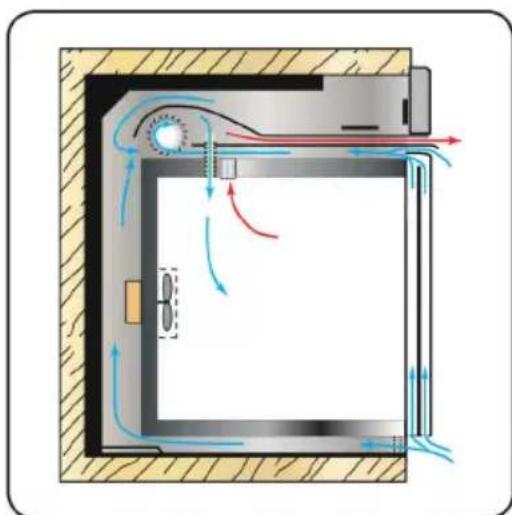

Ein Zwangsumluftsystem trägt dazu bei, die Temperatur des Wärmetausches sowohl auf den vorderen als auch den seitlichen Teilen der Öfen zu verringern Der Kühventilator befindet sich auf der oberen Seite des Backofens und dient zur Kühlung sowohl des Ein- baumöbels als auch der Backofentüre. Der Ventilator schaltet sich selbstättig ein, wenn das äußere Gehäuse des Backofens eine Temperatur von 60 C überschreitet. Wird der Backofen z.B. auf 200 C eingestellt, schaltet sich die Kühlung nach etwa 10 Min ein. Der Ventilator schaltet sich selbstättig aus, wenn das äußere Gehäuse des Backofens eine Temperatur von 60 C wieder überschreitet. z.B. schaltet sich die Kühlung nach Betrieb auf 200 C nach etwa 30 Min. aus. Ihr Ofen Ihr neuer Ofen wird von einer elektronischen Karte gesteuert, die den Ofenbetrieb kontinuierlich kontrolliert, um alle seine Leistungen zu verbessern. Die Steuerung vom Typ Touch Control ist die neueste ihrer Art, präzise und zuverlässig. Die Schnittstelle ist elegant, übersichtlich und zurückhaltend, intuitiver denn je! Wenige Tasten, viele Funktionen, keine komplizierten Kombinationen oder Tastenfolgen - konzentrieren Sie sich auf das Rezept, Ihr Ofen ist mit zwei Handgriffen einsatzbereit!! Vorführmodalität So heißt die Betriebsart, in der der Ofen sich normalerweise befindet, wenn die Speisespannung ausgefallen ist, von daher auch beim ersten Einschalten: Zweck ist es, alle Möglichkeiten der Steuerungen anhand einer registrierten Folge von Befehlen zu zeigen. In dieser Betriebsart wird der Ofen NIE wirklich betätigt, d.h. es werden keine Heizwiderstände eingeschaltet!! Das Bedienfeld ist NICHT AKTIV und der Ofen reagiert von daher nicht auf die Befehle! 5 sec.!! Um die Vorführmodalität zu deaktivieren, berühren Sie fünf Sekunden lang das Licht-Symbol: Die Steuerung geht in die normale Betriebsart über und kann nun eingeschaltet werden.56 57

Uhrzeit einstellen Der Ofen signalisiert den Anschluss an das Stromnetz mit einem zweifachen Signalton. Um die Systemuhrzeit einzustellen, betätigen Sie die Taste „TIMER FUNKTIONEN“ 5 Sekunden lang. Jeder aktivierte Befehl wird mit einem Signalton bestätigt. Stellen Sie die Uhrzeit mit den Tasten + und - ein: Während der Einstellung blinken die Trennpunkte. Die Uhrzeit wird erfasst, wenn die Punkte fix leuchten. Ofen einschalten Der Ofen wird eingeschaltet, wenn Sie das Symbol ON/OFF so drücken, wie auf der Abbildung zu sehen. Die Steuerung aktiviert alle Icons, deren Hintergrund leuchtet. Acht Sekunden lang nach dem Einschalten wartet die Steuerung, dass eine Kochfunktion gewählt wird. Andernfalls interpretiert die Steuerung das Einschalten als unbeabsichtigt und schaltet den Ofen aus Sicherheitsgründen automatisch aus. Wichtigste Funktionen Übersicht des Bedienfelds Kochfunktionen Ofen ein/aus Ofensperre ein/aus Ofenprogrammierung Sonderfunktionen Uhr Uhr Temperatur Temperatur Ofensperre Die Kochfunktionen Mit der Steuerung stehen Ihnen zwölf spezifische Kochfunktionen zur Verfügung! Bei jeder Funktion ist eine Temperatur eingestellt, die auf Kochtests bei Rezepten basieren, die normalerweise benutzt werden und die Sie problemlos nach Ihrer Erfahrung verändern können. In der folgenden Tabelle finden Sie die Resultate der Kochtests, die in unseren Kochlabors von Profi-Köchen ausgeführt wurden. Es handelt sich um Hinweise und die von uns vorgeschlagenen Werte sollen Ihnen helfen, Ihre eigenen Rezepte auszuprobieren und dabei immer die besten Ergebnisse zu erzielen!56 57

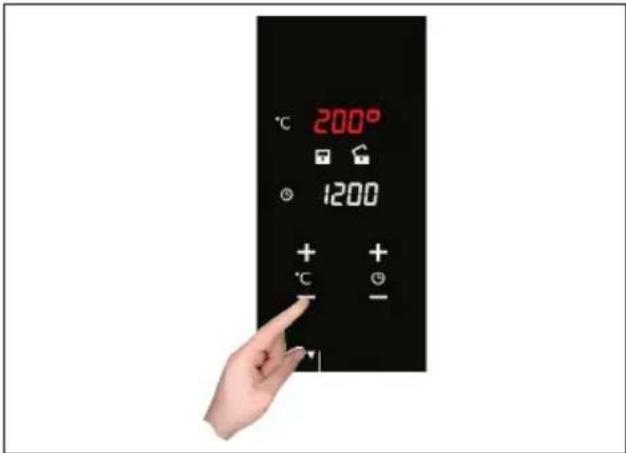

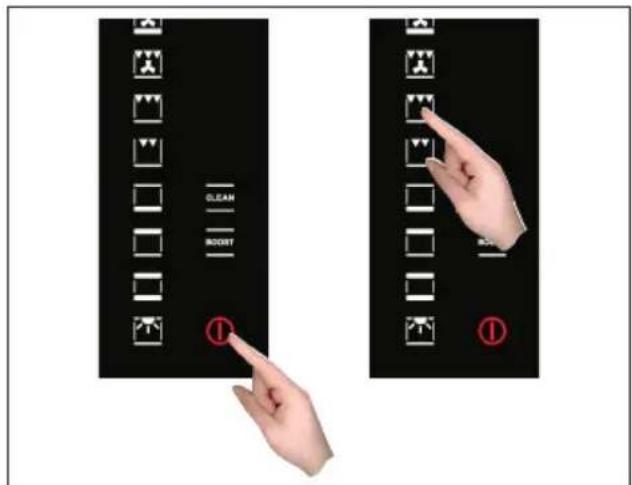

Kochen einfach gemacht... Mit nur zwei Gesten können Sie dank der allerneusten Steuerlogik Ihren Kochvorgang einstellen: Schalten Sie den Ofen ein und wählen Sie die Funktion, die für das von Ihnen gewünschte Gericht am besten geeignet ist… Auswählen und einfach nur berühren! Die Steuerung schlägt für jede Funktion eine Temperatur vor. Diese können Sie jederzeit ändern, wenn Sie aber der Meinung sind, dass die Temperatur auch für Sie passt, dann brauchen Sie nichts weiter zu tun - der Ofen aktiviert sich in wenigen Sekunden von alleine! Temperatureinstellung Die Steuerung verwendet einen Temperaturfühler mit einer Präzision von ± 5°C für höchste Zuverlässigkeit der gewünschten Gartemperaturen. Zum Ändern der Temperatur müssen Sie nur die Zeichen Plus und Minus berühren - der Einstellbereich geht von +50°C bis +250°C. Sie müssen die Änderung nicht bestätigen, die Steuerung aktiviert sich nach einigen Sekunden von alleine. Während des Heizvorgangs blinkt das Grad-Symbol (°C) und zeigt die Temperaturregelung an, bis die gewählte Temperatur erreicht wird. Das Erreichen der Temperatur wird durch einen Signalton angekündigt.58 59

Restwärme Während der Zubereitung der Speisung speichert die Ofenstruktur Wärme. Diese Wärme wird durch eine gute Dämmung und besondere Bauweise vom Rest der Küche fern gehalten. Diese Wärme wird dann allmählich abgegeben und ist dank der Steuerung eine wertvolle Ressource: Die Steuerung zeigt die Temperatur im Ofeninneren nach seinem Ausschalten an, bis eine Temperatur von 50°C erreicht wird. Nutzen Sie diese Eigenschaft, um Speisen zu wärmen oder um den Garvorgang sanft zu beenden! Lebensmittelsonde (oder Bratenthermometer) TEMPERATURSONDEN Zarte und schmackhafte Gerichte sind das Resultat einer präzisen und praktischen Kontrolle. Das Bratenthermometer ist ein Thermometer, das in das Gericht gesteckt wird und mit dem Sie die interne Temperatur (Kerntemperatur) kontrollieren und dann benutzen können, um das Ende der Garzeit zu bestimmen. Es kann beispielsweise vorkommen, dass das Fleisch von außen bereits gar aussieht, innen aber noch blutig ist! Die von den Gerichten während des Garens erreichte Temperatur ist eng mit hygienischen/gesundheitlichen Problemen verbunden. Bakterien gibt es in jedem Fleisch, ebenso wie in Huhn, Fisch und in rohen Eiern. Einige Bakterien verderben die Lebensmittel, andere hingegen, wie Salmonellen, Campylobacter jejuni, Listeria monocytogenes, Escherichia coli und der Staphylococcus aureus können sehr gesundheitsschädlich sein. Bakterien vermehren sich sehr schnell über Temperaturen von 4.4º bis zu 60ºC. Hackfleisch ist diesbezüglich besonders riskant. Um eine Vermehrung der Bakterien zu vermeiden, sollten Sie Folgendes beachten:

• Tauen Sie Lebensmittel nicht bei Raumtemperatur sondern im Kühlschrank oder im Ofen mit der entsprechenden Funktion auf. In diesem Fall sollten Sie die aufgetauten Lebensmittel anschließend sofort kochen.

• Füllen Sie Geflügel erst kurz vor dem Verzehr. Kaufen Sie kein bereits gefülltes Geflügel und kaufen Sie gefülltes, bereits gegartes Geflügel nur, wenn Sie dieses innerhalb von 2 Stunden verzehren.

• Marinieren Sie Gerichte im Kühlschrank und nicht bei Raumtemperatur

• Verwenden Sie ein Bratenthermometer, um die Temperatur von Fleisch, Fisch und Geflügel zu kontrollieren, wenn diese dicker als 5 cm sind. Auf diese Weise stellen Sie sicher, dass die Mindestgartemperaturen erreicht werden. Die größte Gefahr geht von schlecht gegartem Geflügel aus, was besonders gefährlich wegen Salmonellengefahr ist;

• Unterbrechen Sie den Garvorgang nicht, d.h. kochen Sie nicht teilweise, um dann das Gericht aufzubewahren und später zu Ende zu kochen. Auf diese Weise kommt es zu „lauwarmen“ Temperaturen in den Lebensmitteln, die ein Bakterienwachstum fördern;

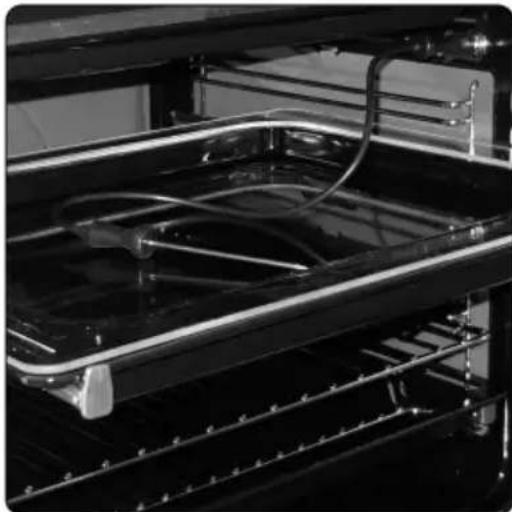

• Braten Sie Fleisch und Geflügel im Ofen bei Temperaturen von mindestens 165°C. Verwendung des Bratenthermometers Die Buchse für das Bratenthermometer befindet sich auf der vorderen Ecke links in der Ofenaussparung und ist mit einem Metalldeckel geschützt. Stecken Sie den Stecker ganz ein. Die Steuerung weist mit einem doppelten Signalton auf die Aktivierung hin.58 59

Führen Sie das Thermometer in die Mitte des Gerichts ein und berühren Sie dabei keine Knochen oder fetthaltige Stücke. Denken Sie daran, dass das Bratenthermometer nicht funktioniert, wenn es bei bereits eingeschaltetem Ofen eingesteckt wird!

Schalten Sie den Ofen ein!

funktion, die für Ihr Rezept am besten geeignet ist. Nach 5 sec. wechselt das Temperatur-Display auf die Temperaturanzeige des Bratenthermometers, also derjenigen, die im Gericht erreicht wurde. Sie können den Wert der Mindest-Kerntemperatur in einem Bereich von +30°C bis +99°C variieren. Wir empfehlen Ihnen, sich an die nachstehende Tabelle zu halten, die der “THE NATIONAL FOOD SAFETY DATABASE (USA)” entnommen wurde. LEBENSMITTEL MINDESTINNENTEMPERATUR Hackfleisch Hamburger 71°C Rind, Kalb, Lamm, Schwein 74°C Huhn, Truthahn 74°C Rind, Kalb, Lamm Braten und Steaks: blutig Das NFSD nennt keine Temperatur für blutiges Garen, da dies gesundheitlich nicht sicher ist medium-blutig 63°C medium 71°C durch 77°C Schwein Rippchen, Braten, Koteletts medium 71°C durch 77°C Schinken, frisch 71°C Bratwurst frisch 71°C Geflügel Huhn, ganz oder in Stücken 82°C Ente 82°C Ganzer Truthahn (nicht gefüllt) 82°C Putenbrust 77°C Wenn der Stecker bei begonnener Garzeit entfernt wird, dann blockiert die Steuerung den Ofen und weist mit Signaltönen auf den Fehler hin: Stecken Sie den Stecker wieder ein, um mit dem Kochen fortzufahren!60 61

Wenn mit Hilfe des Bratenthermometers Essen zubereitet wird, dann werden alle voreingestellten Temperaturen in Übereinstimmung mit der Nutzungsphilosophie auf 165°C verändert: Die Temperaturen können von 120°C bis maximal 250°C verändert werden. Aus dem gleichen Grund wird die Auftaufunktion deaktiviert. Das Ende der Garzeit wird durch das Erreichen der für das Bratenthermometer eingestellten Kerntemperatur bestimmt. Alle Funktionen der Ofenprogrammierung (Timer-Funktionen) werden unterbunden, mit Ausnahme des Hinweissignals (Minutenzähler). Wenn das Bratenthermometer die Temperatur misst, für die es eingestellt wurde, dann wird der Ofen deaktiviert. Dies wird durch einen Signalton angezeigt. Am Ende des Garens daran denken, das Bratenthermometer abzutrennen und aus dem Ofen zu nehmen. ACHTUNG: Nach dem Garen ist das Thermometer sehr heiß. Falls das Bratenthermometer am Ofen angeschlossen bleibt, aber nicht in das Essen eingesteckt wird, kann es zu einer Fehleranzeige (ERR3) auf dem Timer-Display kommen. Der Fehler wird behoben, indem das Thermometer vom Ofen abgetrennt wird. Sonderfunktionen Boost (schnelles Vorheizen) BOOST – SCHNELLES GAREN Um die Garzeiten mit einem schnellen Vorheizen zu verhindern Diese Sonderfunktion kann aktiviert werden, nachdem Sie eine Kochfunktion ausgewählt haben und mit ihr können Sie die Zeit verringern, die zum Erreichen der eingestellten Gartemperatur erforderlich ist. Diese Zeit wird als „Vorheizzeit“ bezeichnet und wird in fast allen Rezepten verlangt. Sie können die Funktion “turbo heat” jederzeit ausschalten oder die Kochfunktion ändern. Clean (Schnellreinigung) CLEAN - REINIGUNGSHILFE Hochtemperaturzyklus (250 °C), kombiniert mit den selbstreinigenden Paneelen für eine sanfte und nicht invasive Reinigung des Backofens Der einwandfreie Betrieb ist mit der Verwendung der Seitenpaneele und der katalytischen Gebläseabdeckung verbunden: Es handelt sich um einen speziellen Emailüberzug mit mikroporöser Struktur, der die Fettspritzer mit Hilfe eines katalytischen Oxidationsprozesses zersetzt, der die Reste in gasförmige Produkte verwandelt. Die Funktion „turbo clean“ aktiviert sich nur, wenn keine Kochfunktion gewählt wurde, deshalb folgendermaßen60 61

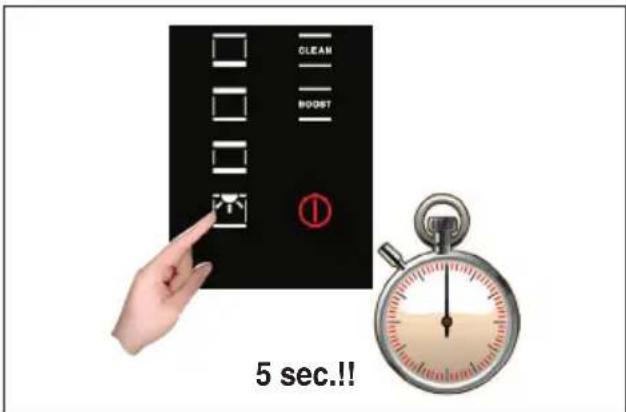

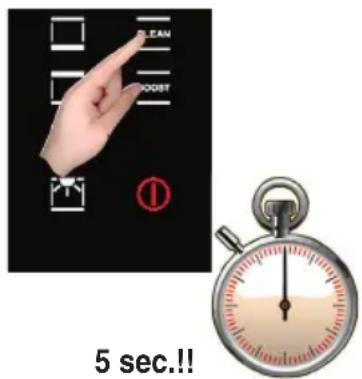

vorgehen: Schalten Sie den Ofen ein und berühren Sie fünf Sekunden das Symbol, wie in der Abbildung zu sehen. 5 sec.!! Der Reinigungsprozess erfolgt bei einer Temperatur von 250°C und dauert eine Stunde. Diese Funktion NICHT zum Zubereiten von Gerichten verwenden! Die Ofenbeleuchtung wird eingeschaltet, kann aber jederzeit aus- und eingeschaltet werden. Alle selbstreinigenden Paneele haben eine Leistungseffizienz von rund dreißig Einsätzen. Nach dieser Zeit müssen die Paneele ausgewechselt werden. Die Paneele dürfen nur mit fließendem Wasser gesäubert werden und können bei Ihrem Fachhändler angefordert werden. Steuerung der Ofenbeleuchtung Die Ofenbeleuchtung funktioniert bei allen Garfunktionen und ist von diesen unabhängig, d.h. sie kann je nach Bedarf ein- oder ausgeschaltet werden, wann immer Sie wollen! Normalerweise bleibt die Ofenbeleuchtung während des Heizvorgangs an und drei Minuten nach Erreichen der eingestellten Temperatur. Ab diesem Moment wird das Licht aus Gründen der Energieersparnis ausgeschaltet. Wenn Sie den Zubereitungszustand prüfen wollen und dazu das Licht einschalten möchten, müssen Sie nur das Licht- Symbol berühren. Es bleibt drei Minuten eingeschaltet und geht dann von alleine aus. Sie können das Licht selbstverständlich auch früher durch Berühren des Licht-Symbols ausschalten. Bei einigen Modellen gibt es eine Türsteuerung. Dieses Merkmal verwendet eine Technologie zur Erkennung der Türposition, um die Ofenbeleuchtung zu steuern. Das Öffnen der Backofentür wird von einem Signalton begleitet und das Licht geht an. Bei Schließen der Ofentür geht es wieder aus. Ofenprogrammierung Die Programmierung des Ofens bietet Ihnen drei Möglichkeiten zur Steuerung der Garzeit. Diese sind in Kombination mit den normalen Garfunktionen verfügbar. Wenn Sie das Bratenthermometer benutzen, werden sie hingegen deaktiviert (siehe entsprechendes Kapitel). ie Funktionen können in Reihenfolge von links nach rechts gewählt werden, indem Sie das Uhr-Symbol berühren: Bei jeder Berührung leuchtet in Folge ein Symbol. Timer-Programmierung: Garzeit Berühren Sie das Timer-Symbol ein Mal. Daraufhin schaltet sich das entsprechende Symbol ein. Das Uhr-Display wechselt die Anzeige der aktuellen Uhrzeit: Die Trennpunkte blinken und weisen darauf hin, dass die Garzeit programmiert werden kann Ab diesem Moment beginnt die Zeitzählung. Nach Ablauf dieser Zeit gibt der Ofen Signaltöne aus und die Heizwiderstände werden ausgeschaltet und somit der Garvorgang beendet. Das entsprechende Symbol blinkt und auf dem Uhr-Display erscheint die eingestellte Zeit: Drücken Sie eine beliebige Taste, um den Signalton zu unterbinden.62 63

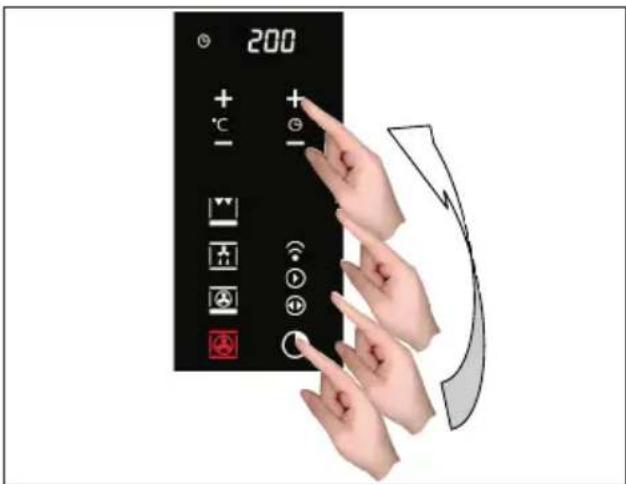

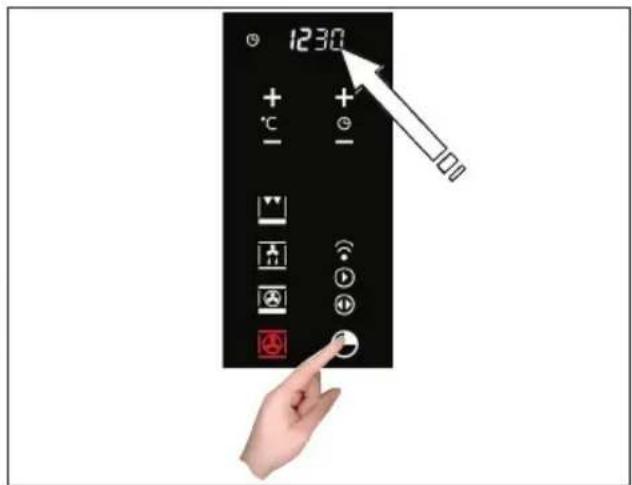

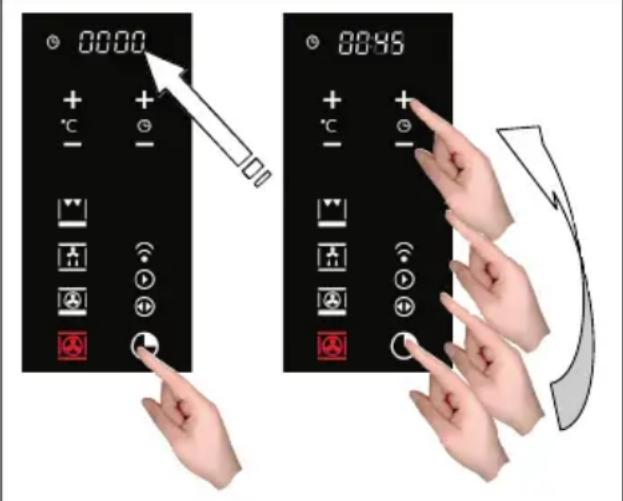

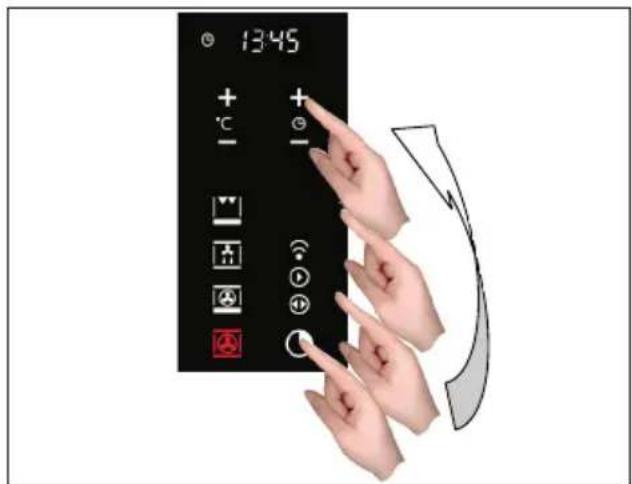

Der Ofen schaltet sich nach acht Sekunden automatisch aus, wenn keine anderen Kochfunktionen eingestellt werden. Timer-Programmierung: Garzeitende Berühren Sie zwei Mal das Timer-Symbol und das entsprechende Symbol leuchtet: Die Trennpunkte blinken und weisen darauf hin, dass Sie nun die Uhrzeit des Garzeitendes programmieren können. Stellen Sie die Uhrzeit des Garzeitendes durch Berühren der Zeichen “+” und “-“ ein. Nachdem Sie das Garzeitende definiert haben, zeigt das Display noch die aktuelle Uhrzeit an. Das Symbol „Garzeitende“ leuchtet. Ab diesem Moment beginnt die Zeitzählung. Bei Erreichen der eingestellten Uhrzeit gibt der Ofen einen Signalton aus, die Heizwiderstände werden ausgeschaltet und der Garvorgang somit beendet. Es blinkt das entsprechende Symbol und auf dem Uhr-Display die eingestellte Uhrzeit des Garzeitendes. Drücken Sie eine beliebige Taste, um den Signalton auszuschalten. Der Ofen schaltet sich nach acht Sekunden automatisch aus, wenn keine anderen Kochfunktionen eingestellt werden. Timer-Programmierung: Späteres Garen Mit der Kombination der beiden Modalitäten „Garzeit“ und „Garzeitende“ können Sie den Ofen so einstellen, das er mit dem Garen später als zum aktuellen Zeitpunkt beginnt. Wenn es beispielsweise 8:30 Uhr ist und Sie aus dem Haus gehen, bei Ihrer Rückkehr um 13:00 Uhr aber einen fertigen Braten wünschen, dann gehen Sie folgendermaßen vor: Bereiten Sie den Braten zum Garen vor und schieben Sie diesen in den Ofen. Schalten Sie den Ofen ein und wählen Sie die Kochfunktion, dann stellen Sie die Temperatur ein. Jetzt programmieren Sie die Dauer der Garzeit, angenommen zwei Stunden.62 63

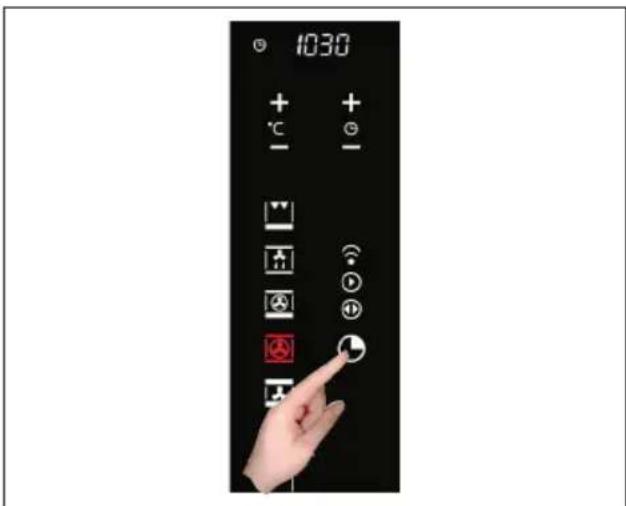

Bestimmen Sie dann das Garzeitende: Die Steuerung addiert normalerweise die aktuelle Uhrzeit mit der Garzeit und schlägt diese Uhrzeit als Garzeitende vor, in unserem Fall wird es also 10:30 Uhr sein (8:30+2:00). Bearbeiten Sie das Garzeitende, bis dieses mit der von Ihnen gewünschten Uhrzeit übereinstimmt, in unserem Beispiel 13:00 Uhr. Der Ofen geht nun in den Wartemodus (Stand-by) und schaltet die Ofenbeleuchtung aus: Wenn die Uhrzeit für den Beginn des Garvorgangs erreicht wird, dann wird das Licht nicht automatisch eingeschaltet, denn die Steuerlogik nimmt an, dass die verzögerte Garfunktion mit Ihrer Abwesenheit übereinstimmt und es von daher nicht erforderlich ist, die Beleuchtung unnötigerweise einzuschalten. Die Steuerung aktiviert den Ofen von alleine um 11:00 Uhr (13:00- 2:00) und schaltet ihn dann um 13:00 Uhr wieder ab - bei Ihrer Rückkehr nach Hause ist der Braten fertig! Timer-Programmierung: Minutenzähler Der Minutenzähler ist eine Timerfunktion, die vom Ofenbetrieb unabhängig ist, d.h. der Garvorgang wird nicht blockiert und der Ofen nicht ausgeschaltet, sondern dient als „Wecker“. Sie können ihn also jederzeit einstellen, beispielsweise als Erinnerung, um außer dem Ofen auch die Herdplatten zu kontrollieren oder andere Küchenarbeiten. Diese Funktion ist auch bei ausgeschaltetem Ofen verfügbar. In diesem Fall müssen Sie nur ein Mal das Symbol der Timer- Funktionen berühren. Wenn Sie die Funktionen bei eingeschaltetem Ofen verwenden wollen, dann müssen Sie das Symbol der Timer-Funktionen drei Mal in Folge berühren: E’ disponibile anche a forno spento, in questo caso basta toccare una volta il simbolo delle funzioni timer. Se invece lo utilizzate a forno acceso, dovete toccare in sequenza il simbolo funzioni timer tre volte: Die Trennpunkte blinken und weisen darauf hin, dass Sie nun den Wert bearbeiten können. Stellen Sie die Minuten mit den Zeichen “+” und “-“ ein. Ab diesem Zeitpunkt beginnt die Zeitzählung. Nach Ablauf der genannten Zeit gibt der Ofen Signaltöne aus und es blinkt das entsprechende Symbol. Drücken Sie eine beliebige Taste, um den Signalton auszuschalten. Timer-Programmierung: Programm löschen Um eine Programmierung zu löschen, müssen Sie den zuvor eingegebenen Wert auf Null setzen oder den Ofen ausschalten.64 65

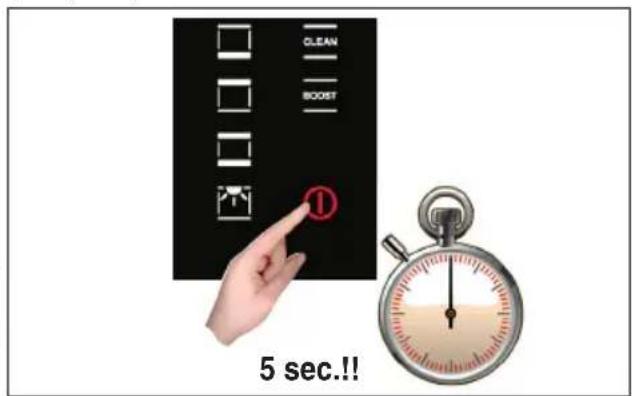

Sicherheit: Ofensperre Die Steuerung bietet auch eine Sperre des Bedienfelds, um das Einschalten des Ofens oder die Manipulation der Garzeiteinstellungen zu verhindern. Das Ein- oder Ausschalten kann jederzeit mit der Einschalttaste (on/off) erfolgen. 5 sec.!! Berühren Sie das On/Off-Symbol mindestens drei Sekunden lang, um die Ofensperre entweder ein- oder auszuschalten: Sperre aktiviert: Vorhängeschloss-Symbol rot und geschlossen auf dem Display Jede mit der Nutzung des Garvorgangs verbundene Tätigkeit ist unterbunden. Sperre deaktiviert: Vorhängeschloss-Symbol weiß und offen auf dem Display. Auswechslung der ofenbeleuchtung WICHTIG: Die Ofenbeleuchtung muss folgende Merkmale aufweisen: a) hochtemperaturbeständig (bis zu 300 Grad) b) Stromversorgung: siehe Anschlusswerte V/Hz auf dem Typenschild. c) Leistung 25 W d) Sockel E 14 Das Gerät zuallererst vom Stromnetz abtrennen. - Zur Vermeidung von Schadensfällen, ist im Ofen ein Geschirrtuch auszubreiten - Lampenabdeckung aus Glas abschrauben - Alte Lampe abschrauben und mit einer neuen Be-leuchtung auswechseln - Lampenabdeckung wieder anmontieren und Geschirrtuch entfernen - Das Gerät erneut an das Stromnetz anschlie§en64 65

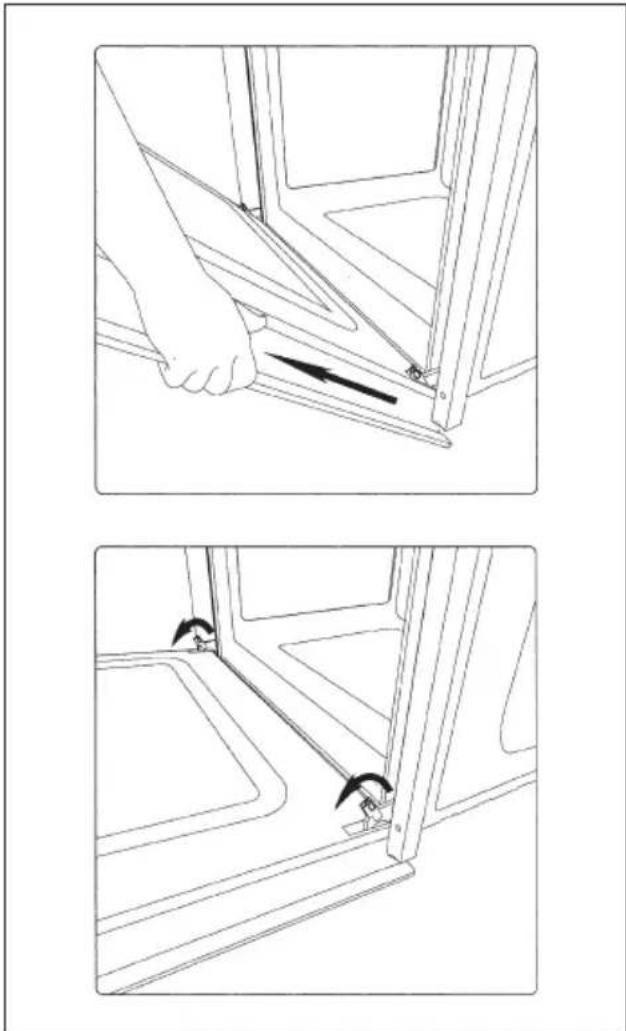

Ausbauen der ofentür Mod. LO 6014 TC BK, CO 6014 TC X Die Backofentür kann mühelos ausgebaut werden. Dazu folgendermaßen vor-gehen: - die Tür ganz öffnen; - die zwei auf Abb. dargestellten Hebel anheben; - die Tür wieder bis zur ersten, von den zwei zuvor angehobenen Hebeln bestimmten Einrastung schließen; - die Tür nach oben und nach außen anheben und herausnehmen; Um die Tür wieder einzubauen, die Scharniere wieder einsetzen und dann die zwei Hebel in Schließ-stellung bringen.66 67

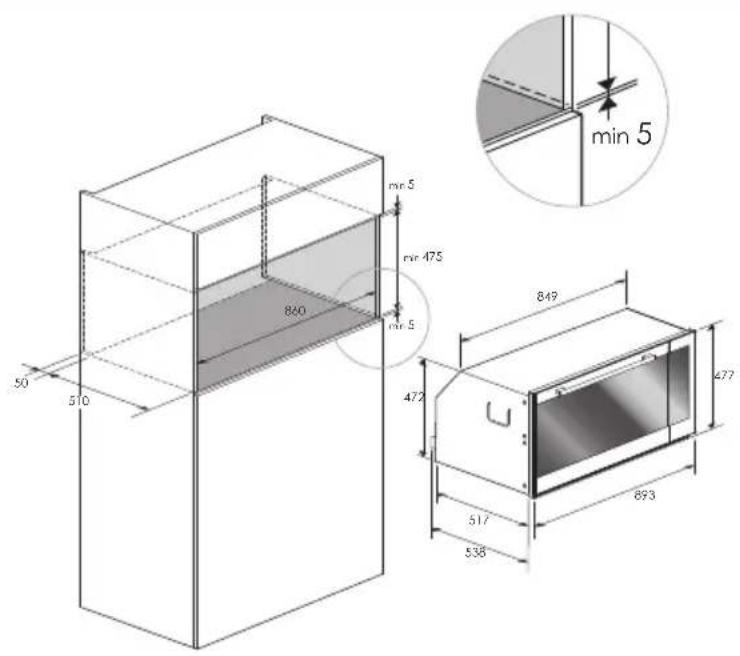

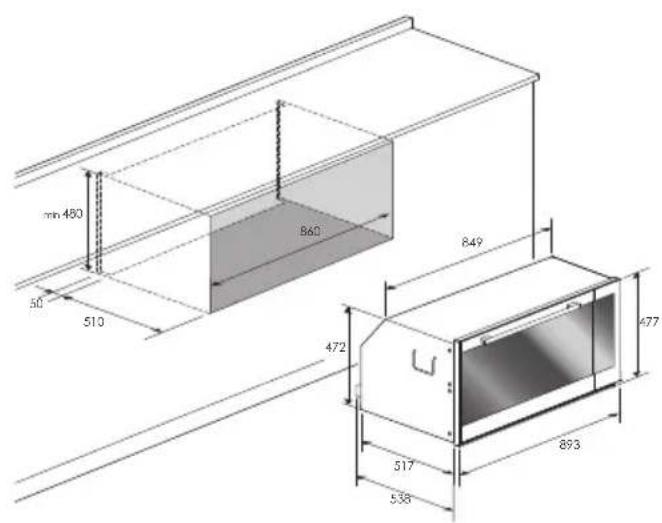

Einbau des Backofens Der Ofen kann unter einem Kochfeld oder in einen Schrank eingebaut werden. Die Einbaumaße müssen den auf der Abbildung dargestellten entsprechen. Das Möbelmaterial muss hitzebeständig sein. Der Backofen muss zu den Möbelwänden zentriert, und mit den mitgelieferten Schrauben und Buchsen befestigt werden. Für den installateur

min 480Einbau Built-under Einbau Hochschrank66 67

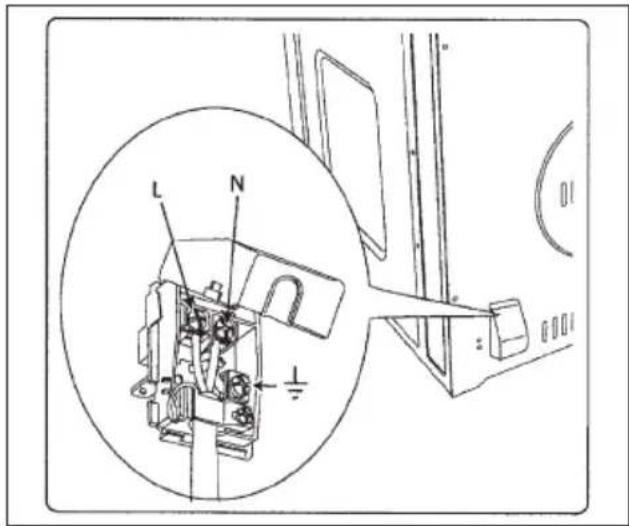

Stromanschluss Vor der Durchführung des Stromanschluss muss sichergestellt werden, dass: - die Eigenschaften der Stromnetzes mit den Werten auf dem vorne am Ofen angebrachten Typen-schild übereinstimmen; - das Stromnetz gemäß den geltenden Bestimmungen und Rechtsvorschriften geerdet ist. Die Erdung ist gesetzlich vorgeschrieben. Das Kabel darf an keiner Stelle eine Temperatur von über 50° C erreichen. Wenn ein Standgerät nicht mit Netzkabel und -stecker oder einer sonstigen Vorrichtung ausgestattet ist, das die Trennung vom Netz gewährleistet, und dessen Öffnungsweg der Kontakte die vollständige Trennung unter den Bedingungen der Überspannungskategorie III gestattet, so müssen diese Trenneinrichtungen gemäß den Installationsvorschriften im Versorgungsnetz vorgesehen sein. Die Steckdose bzw. der allpolige Schalter müssen bei installiertem Gerät problemlos zugänglich sein. N.B. Der Hersteller ist nicht haftbar, wenn die obigen Anweisungen und die üblichen Unfallverhütungsvorschriften nicht befolgt werden.

TECHNISCHE DATEN ABMESSUNGEN MUFFEL Länge (mm) Höhe (mm) Tiefe (mm)

Liter STROMAUFNAHME HEIZELEMENTE Oberes äußeres Heizelement 1100 W Oberes inneres Heizelement 1750 W Rundes Heizelement 2300 W Unteres Heizelement 1300 W6969
