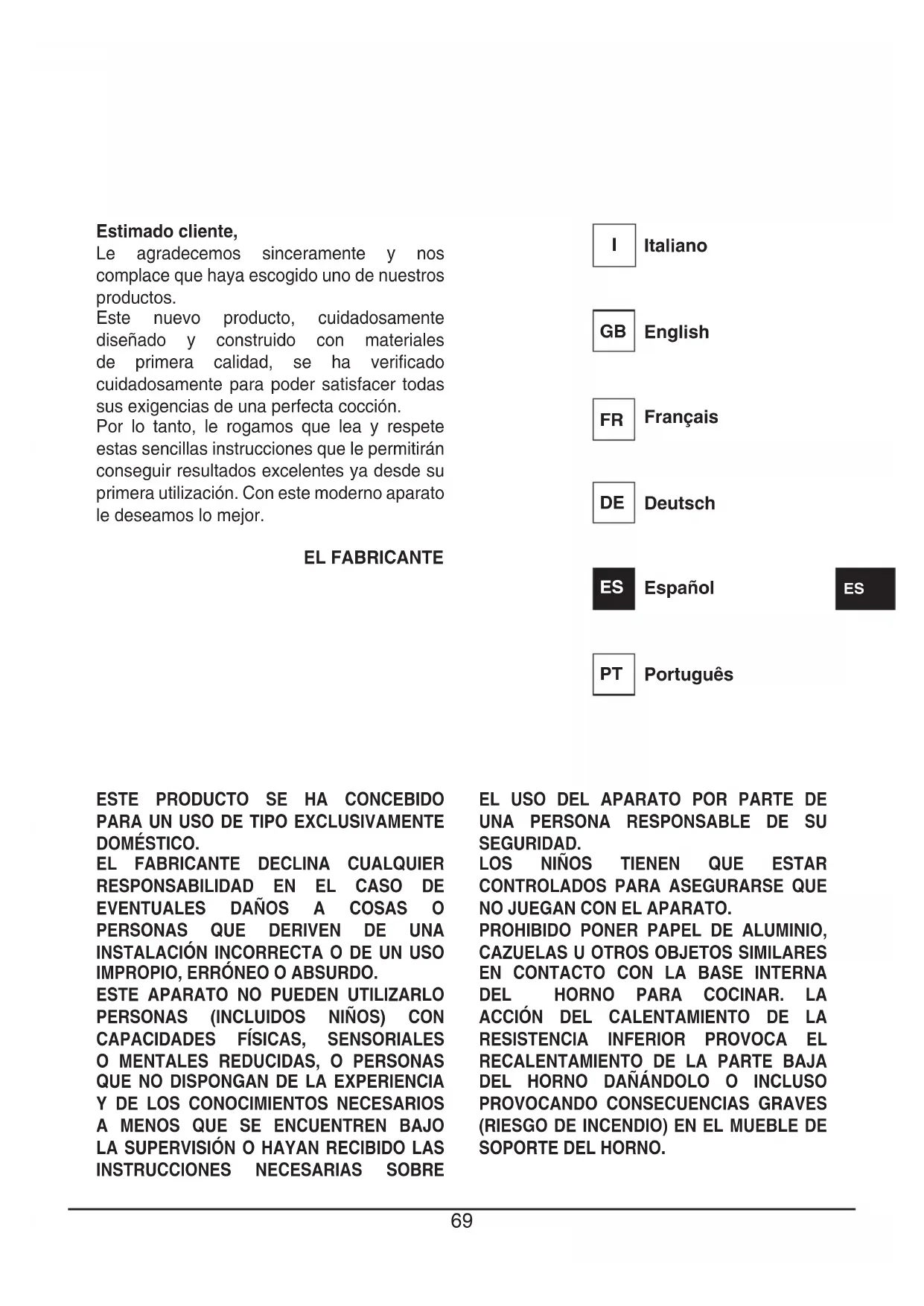

Estimado cliente, Le agradecemos sinceramente y nos complace que haya escogido uno de nuestros productos. Este nuevo producto, cuidadosamente diseñado y construido con materiales de primera calidad, se ha verificado cuidadosamente para poder satisfacer todas sus exigencias de una perfecta cocción. Por lo tanto, le rogamos que lea y respete estas sencillas instrucciones que le permitirán conseguir resultados excelentes ya desde su primera utilización. Con este moderno aparato le deseamos lo mejor. EL FABRICANTE

EL FABRICANTE DECLINA CUALQUIER

RESPONSABILIDAD EN EL CASO DE

INSTALACIÓN INCORRECTA O DE UN USO IMPROPIO, ERRÓNEO O ABSURDO.

CAPACIDADES FÍSICAS, SENSORIALES

INSTRUCCIONES NECESARIAS SOBRE

ACCIÓN DEL CALENTAMIENTO DE LA

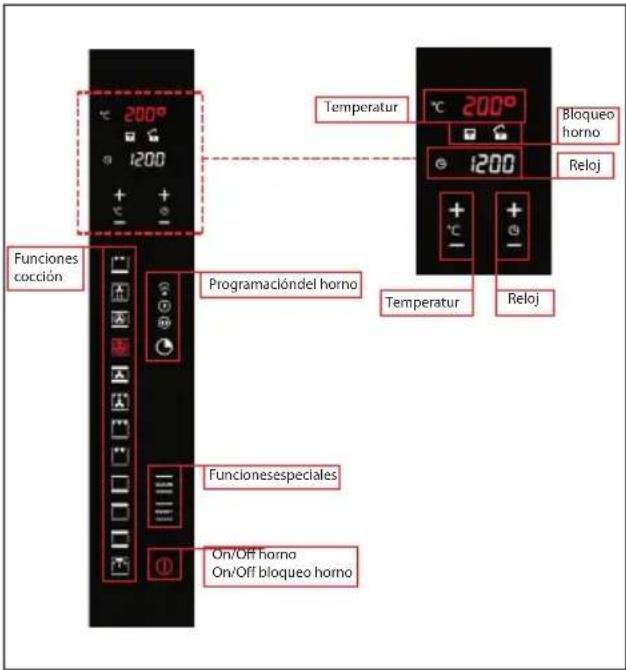

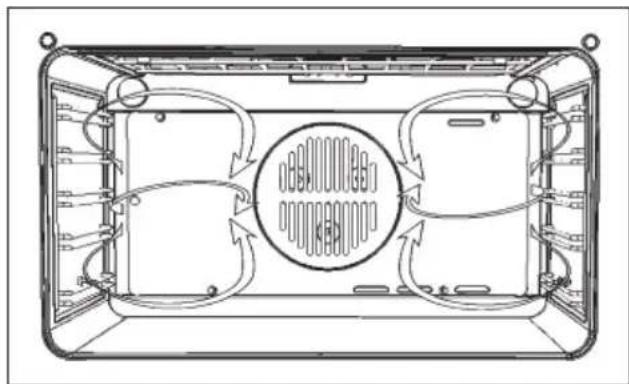

Indice Instrucciones para el usuario, 71 Primera utilización, 71Paneles catalíticos autolimpiantes, 71Respeto por el medio ambiente, 71Funciones panel de mandos, 72Instrucciones de funcionamiento:- Cocción convencional, 72- Cocción ventilada, 72- Descongelación, 72- Cocción al grill, 73Ventilador de enfriamiento, 73Presentación del horno, 73La modalidad demostración, 73Ajuste del reloj, 74Encendido del horno, 74Funciones Principales, 74Panorámica del frontal de los controles, 74Las funciones de cocción, 74Gestos sencillos para cocinar, 74Ajuste de la temperatura de cocción, 75Calor residuo, 75La sonda para alimentos, 76¿Cómo utilizar la sonda para alimentos?, 76Funciones especiales: turbo heat y turbo clean, 78Control de la luz del horno, 79Programación del horno, 79Programación del temporizador: tiempo de cocción, 79Programación del temporizador: hora de final de cocción, 80Programación del temporizador: cocción aplazada, 80Programación del temporizador: cuentaminutos, 81Programación del temporizador: eliminación de la programación, 81La seguridad, 81Función bloqueo horno, 81Cambio de la bombilla, 82Desmontaje de la puerta horno, 82 Para el instalador, 83 Encastre del horno, 83Conexión eléctrica, 84Características técnicas, 84

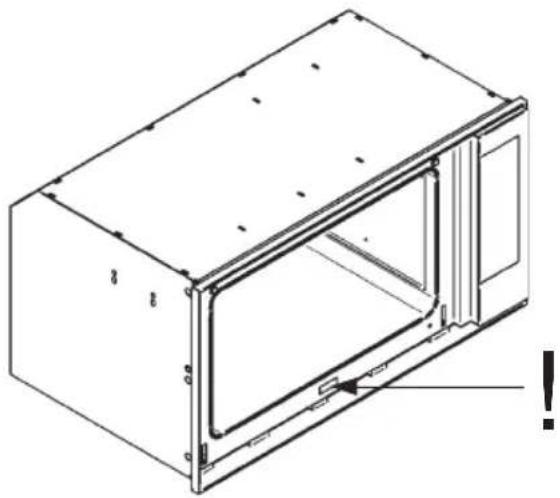

IMPORTANTE La placa de características del horno se encuentra disponible junto con el aparato. En esta placa, visible abriendo la puerta, se muestran todos los datos de identificación del aparato a los que se deverá hacer referencia para el pedido de piezas de repuesto. Durante el funcionamiento el horno se calienta mucho, no toque los elementos calentadores situados en el interior.70 71

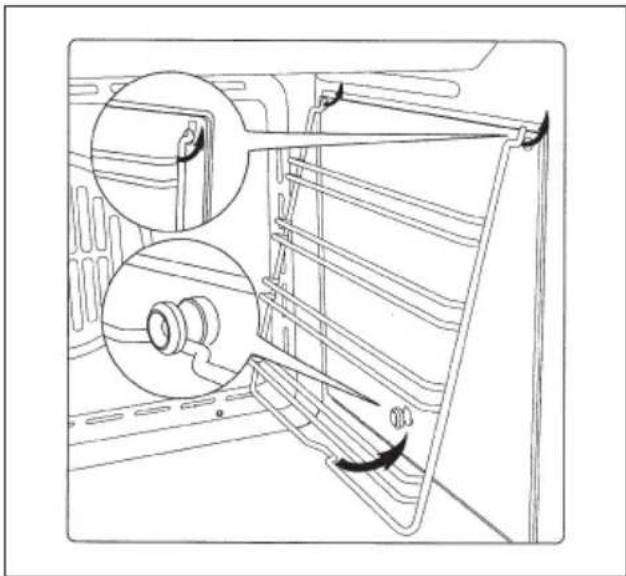

Primera utilización El horno se limpia a fondo con agua y jabón y se enjuaga cuidadosamente. Para sacar los armazones laterales en los hornos con paredes lisas proceder como se ilustra en la figura. Recalentar el horno alrededor de 30 minutos a la máxima temperatura; serán así eliminados todos los residuos grasos ya que podrían causar olores desagradables durante la fase de cocción. Importante: Como precaución de seguridad, antes de proceder con cualquier operación de limpieza del horno quitar siempre el enchufe de la toma de corriente o quitar la línea de alimentación del aparato. Además evitar el uso de sustancias ácidas o alcalinas (jugos de limón, vinagre, sal, tomates, etc.). Evitar el uso de productos a base de cloro, ácidos o abrasivos especialmente para la limpieza de las paredes barnizadas.

NO UTILICE GENERADORES DE VAPOR PARA

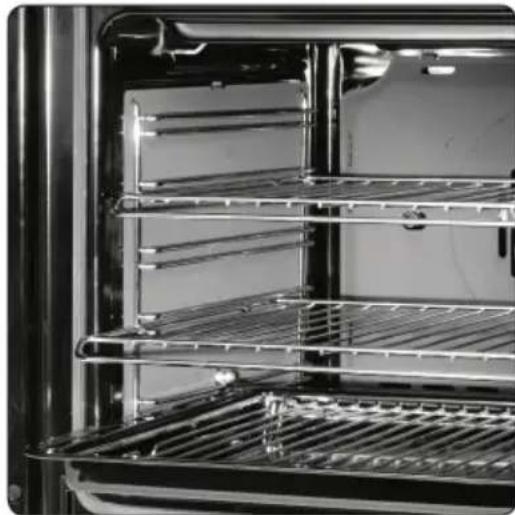

LIMPIAR EL HORNO. Paneles catalíticos autolimpiantes PANELES AUTOLIMPIADORES La función CLEAN activa la reacción que provoca la limpieza Nuestros hornos provistos de paredes lisas, tienen la posibilidad de llevar montados en su interior paneles autolimpiantes que recubran dichas paredes. Estos paneles especiales, que se enganchan a las paredes antes de los bastidores laterales, están recubiertos de un especial esmalte catalítico microporoso que oxida y vaporiza gradualmente las salpicaduras de aceite y grasa eliminándolas durante las cocciones por encima de los 200° C. Si después de una cocción de alimentos muy grasos el horno no está limpio, hacerlo funcionar en vacío a la máxima temperatura por un tiempo máximo de 60 minutos. Los paneles autolimpiantes no deben ser lavados ni limpiados con productos abrasivos o productos que contengan ácidos o álcali. Respeto por el medio ambiente La documentación de este aparatotiliza papel blanqueado, sin cloro, o papel reciclado con el fin de contribuir a la protección del medio ambiente Los embalajes están concebidos para no dañar el medio ambiente; pueden ser recuperados o reciclados siendo productos ecológicos. Reciclando el embalaje, se contribuirá a un ahorro de materias primas y a una reducción del volúmen de los desechos industriales y domésticos. Instrucciones para el usuario72 73

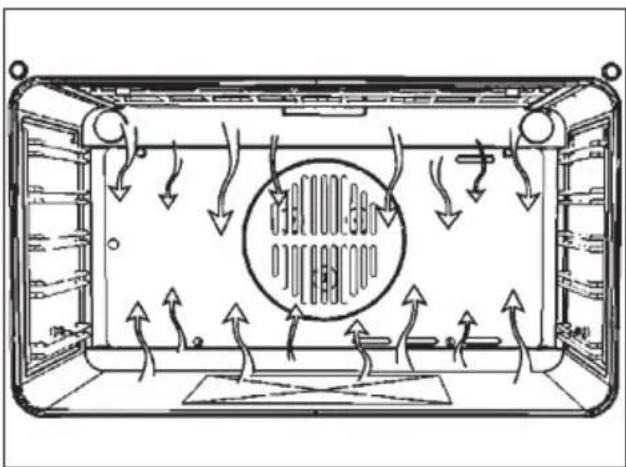

Instrucciones de funcionamiento Cocción convencional Sistema clásico que utiliza calor superior e inferior apto para la cocción de un solo plato. Es mejor que el alimento sea introducido cuando el horno haya alcanzado la temperatura preestablecida, es decir, cuando se haya apagado el indicador luminoso. Si hacia el final de la cocción fuese necesario aumentar la temperatura inferior o superior, girar el mando hasta situarlo en la posición correspondiente. Se aconseja abrir lo menos posible la puerta del horno durante la cocción. Cocción ventilada: Con este tipo de cocción, un ventilador situado en la parte trasera hace circular el aire caliente dentro del horno, distribuyéndolo de manera uniforme. La cocción se produce más rápidamente con respecto a la cocción convencional. El sistema es idóneo para la cocción de alimentos de distintas clases (pescado, carne, etc. ) también unos encima de otros. Descongelación Seleccionando una de las funciones de cocción ventilada y ajustando el termostato sobre el cero, el ventilador hace circular aire frío dentro del horno, facilitando de esta manera una descongelación rápida de los alimentos congelados. Nota: No es necesario el precalentamiento, pero para la repostería es preferible hacerlo. Funciones panel de mandos Símbolos del panel de control Bombilla horno (queda siempre encendida durante el funcionamiento). Resistencia superior e inferior. Regulación del termostato entre 50°C y MAX. Resistencia superior (grill superficie y potencia reducida). Regulación del termostato entre 50° C y 200° C. Resistencia inferior. Regulación del termostato entre 50°C y MAX. Resistencia superior (grill superficie) Doble resistencia superior (grill gran superficie). Regulación del termostato entre 50° C y 200° C. Doble resistencia superior con ventilador (grill gran superficie). Regulación del termostato entre 50° C y 200° C. Resistencia superior, inferior con ventilador. Regulación del termostato entre 50° C y MAX. Resistencia circular con ventilador. Regulación del termostato entre 50° C y MAX. Resistencia inferior + Resistencia circular con ventilador. Regulación del termostato entre 50° C y MAX. Ventilador para descongelación. Regulación del ter-mostato a 0° C. Doble resistencia superior (grill gran superficie). Regulación del termostato entre 50° C y 200° C. Resistencia inferior. Regulación del termostato entre 50° C y MAX.72 73

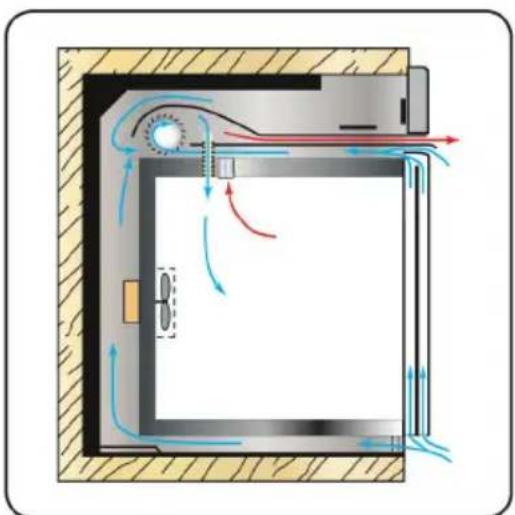

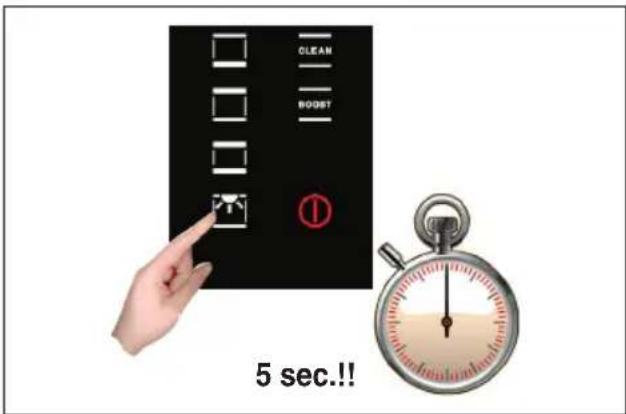

Cocción al grill Tipo de cocción para asar al grill o para dorar los alimentos. Nota: Algunos hornos pueden estar equipados con un motor giratorio y un espetón para la cocción en el asador. La parrilla con el alimento a cocinar debe posicionarse en la 1a o 2a posición de arriba. Precalentar durante 5’ y girar el termostato hasta situarlo a temperaturas entre 50° y 200°C. Ventilador de enfriamiento ENFRIAMIENTO TANGENCIAL Un sistema forzado de circulación del aire contribuye en la reducción de la temperatura del intercambio de calor tanto en las partes frontales como laterales de los hornos. El ventilador está situado en la parte superior del horno y crea una circulación de aire de enfriamiento dentro del mueble y a través de la puerta del propio horno. Se pone en marcha cuando la parte exterior del horno alcanza los 60°C aprox. Encendiendo el horno y llevando el termostato a 200°C, el ventilador se pone en marcha al cabo de unos 10 minutos. El ventilador se apaga cuando la temperatura de la parte exterior del horno desciende por debajo de los 60°C. Después de utilizar el horno a 200°C el ventilador se apaga al cabo de unos 30 minutos. Presentación del horno Estimado cliente, su nuevo horno dispone de una tarjeta electrónica de gestión que se ocupa de monitorar en todo momento el funcionamiento para mejorar todas sus prestaciones. El sistema de control táctil es de última generación, preciso y fiable. La interfaz es elegante, ordenada, discreta y más intuitiva que nunca. Pocas teclas, muchas funciones y ninguna combinación o secuencia difícil de teclas que le permiten concentrarse en la receta, puesto que el horno está listo con dos sencillos gestos. La modalidad demostración Recibe este nombre la modalidad en la que el horno se presenta normalmente cada vez que la tensión de alimentación se va, y como consecuencia en el momento de efectuar la primera conexión : la finalidad es visualizar todas las potencialidades del sistema de control con una secuencia registrada de controles. En esta modalidad, el horno no se accionado realmente NUNCA, es decir, no se encienden las resistencias térmicas. El panel de control se encuentra INACTIVO y, por lo tanto, el horno no responderá a los controles. 5 sec.!! Para desactivar la modalidad demostración toque durante cinco segundos el símbolo de la luz: el sistema de control entrará en funcionamiento normal y estará listo para el encendido.74 75

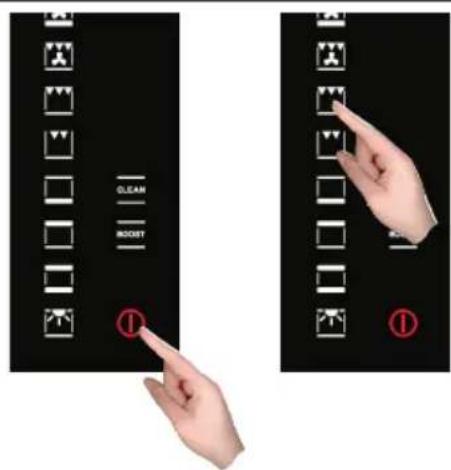

Ajuste del reloj El horno señalará que se ha producido la conexión a la red eléctrica con una doble señal acústica. Para ajustar la hora de sistema mantenga activa la tecla “FUNCIONES TEMPORIZADOR” durante 5 segundos. Cada control activado se confirma mediante una señal acústica. Ajuste el reloj con las teclas + y -: durante la configuración parpadearán los puntos separadores, la hora se registrará cuando los puntos se vuelvan fijos. Encendido del horno El horno se enciende accionando el símbolo ON/OFF que se muestra en la figura. El sistema de control activa todos los iconos iluminando el fondo. Durante ocho segundos después del encendido, el sistema de control espera que se seleccione una función de cocción. En caso contrario, interpreta el encendido como accidental y, por motivos de seguridad, apaga de forma automática el horno. Funciones Principales Panorámica del frontal de los controles Funciones cocción On/O horno On/O bloqueo horno Programacióndel horno Funcionesespeciales Reloj Reloj Temperatur Temperatur Bloqueo horno Las funciones de cocción El sistema de control dispone de nada menos que doce funciones específicas de cocción. Cada función tiene una temperatura configurada seleccionada según las pruebas de cocción con recetas que las utilizan típicamente y se pueden modificar de forma sencilla según la propia experiencia. En la tabla siguiente indicamos los resultados de las pruebas de cocción efectuadas en nuestros laboratorios por un cocinero profesional, en cualquier caso se trata de indicaciones y los valores que proponemos sirven para empezar a experimentar las propias recetas y obtener siempre los mejores resultados. Gestos sencillos para cocinar Con dos sencillos gestos se configura una cocción gracias a la lógica del sistema de control de última generación: encienda el horno y escoja la función más adecuada al plato que quiere cocinar... escójala y tóquela... ¡facilísimo!74 75

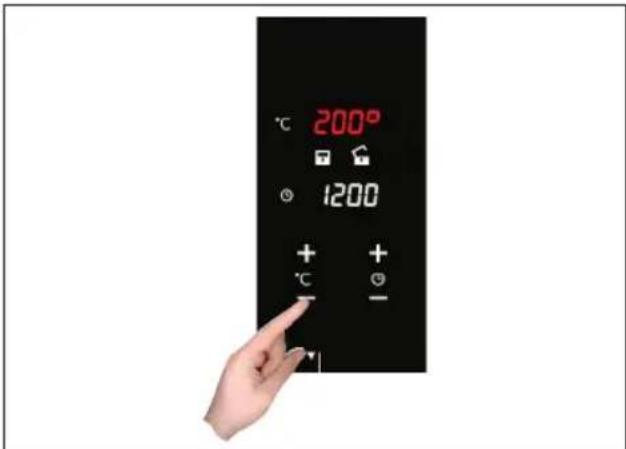

El sistema de control propone una temperatura para cada función, es posible modificarla en cualquier momento, pero si considera que es la adecuada no tiene que hacer nada más, el horno se activará por sí sólo en pocos segundos. Ajuste de la temperatura El sistema de control utiliza una sonda de temperatura con una precisión de ± 5°C para asegurar la máxima fiabilidad de las temperaturas de cocción solicitadas. Para modificar la temperatura es suficiente accionar los símbolos más y menos, el campo de ajuste oscila entre +50°C y +250°C. No es necesario confirmar la modificación, el sistema de control se activa a los pocos segundos de forma autónoma. Durante el calentamiento, el símbolo de grados centígrados (°C) parpadea para indicar la regulación del calor para alcanzar la temperatura seleccionada. Cuando lo alcanza lo señala mediante una señal acústica. Calor residuo Durante la cocción de los alimentos la estructura del horno almacena calor, este calor se mantiene aislado del resto de la cocina gracias a un aislamiento térmico generoso y a algunos detalles de la construcción. Este calor se dispersa gradualmente en el tiempo y puede representar todavía un recurso en la cocina si se gestiona de76 77

forma correcta : el sistema de control indica la temperatura interna, cuando el horno ya se ha apagado, hasta que alcanza los 50°C. Utilice esta característica para mantener los alimentos calientes o para terminar su cocción de forma suave. Sonda para alimentos (o termómetro con sonda) SONDA TEMPERATURAS La blandura, el gusto y el sabor son el resultado de un control preciso y funcional. La sonda para alimentos es un termómetro que, si se introduce en la comida, permite controlar la temperatura interna y utilizarla para establecer el final de la cocción. En efecto, puede suceder que por la parte externa, por ejemplo, la carne parezca perfectamente cocida pero que por la parte interna esté todavía poco hecha. La temperatura que alcanzan los alimentos durante la cocción está íntimamente relacionada con problemas de tipo higiénico/ salutista, en efecto, las bacterias pueden encontrarse en cualquier carne, así como también en las aves de corral, en el pescado y en los huevos crudos. Algunas bacterias echan a perder los alimentos, otras, como Salmonella, Campylobacter jejuni, Listeria monocytogenes, Escherichia coli y Staphylococcus aureus, pueden perjudicar, incluso de forma grave, la salud. Las bacterias se multiplican muy rápidamente por encima de los 4.4º y hasta los 60ºC. La carne triturada es especialmente delicada en este sentido. Para evitar la multiplicación de las bacterias es necesario:

• no descongelar los alimentos a temperatura ambiente sino en el frigorífico o en el horno con la función específica. En este último caso, cocine los alimentos justo después;

• llene las aves de corral justo antes de comerlas; no compre aves de corral rellenas ya envasadas y compre las aves de corral rellenas ya cocidas sólo si se las comerá dentro de las dos horas siguientes;

• marine los alimentos en el frigorífico, no a temperatura ambiente;

• utilice una sonda para alimentos para controlar la temperatura de la carne, del pescado y de las aves de corral si tienen un grosor de más de 5 cm, de manera que sea posible verificar que se han alcanzado las temperaturas mínimas de cocción. Los mayores peligros provienen de las aves de corral mal cocidas, especialmente peligrosas por la Salmonella;

• evite interrumpir la cocción, es decir, evite cocer parcialmente, conservar y luego acabar de cocer más tarde, es posible que de esta forma los alimentos alcancen temperaturas “templadas” que son favorables para el crecimiento bacteriano;

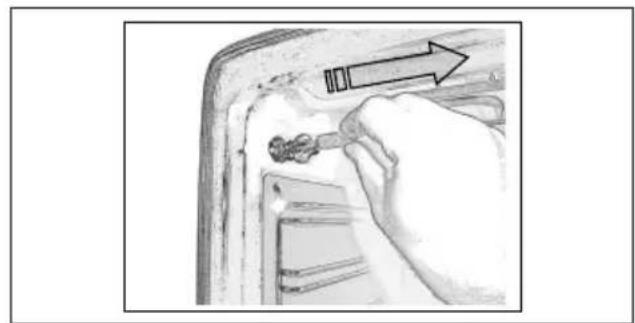

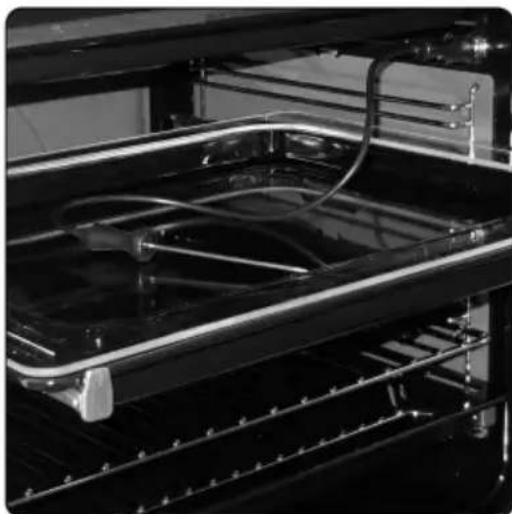

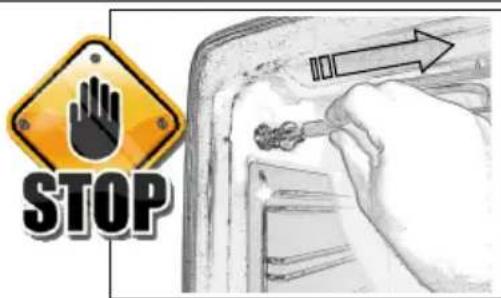

• ase la carne y las aves de corral en el horno a temperaturas de por lo menos 165°C. ¿Cómo utilizar la sonda para alimentos? La toma de la sonda para alimentos se encuentra en el ángulo frontal superior izquierdo de la cavidad del horno, protegida por una tapa metálica. Introduzca el conector hasta el fondo : si se ha introducido de forma correcta, el sistema de control avisará con una doble señal acústica.76 77

Introduzca la sonda en el centro de los alimentos, evitando tocar los huesos o las partes grasas. Tenga presente que la sonda para alimentos no funciona si se conecta con el horno ya encendido.

Seleccione la función de cocción más adecuada para su receta. Después de 5 segundos, la pantalla de visualización de las temperaturas cambia y muestra la temperatura de la sonda para alimentos, es decir, la que se tendrá que alcanzar en el interno de la comida. Puede modificar el valor de la temperatura interna mínima solicitada en un intervalo de +30°C a +99°C, pero aconsejamos consultar la tabla inferior del “THE NATIONAL FOOD SAFETY DATABASE (EE.UU.)”. ALIMENTO TEMPERATURA INTER-

Carnes picadas Hamburguesas 71°C Buey, Ternera, Cordero, Cerdo 74°C Pollo, Pavo 74°C Buey, Ternera, Cordero Asados y Bistecs: Poco hecha La temperatura para la cocción poco hecha no aparece en el NFSD porque no es segura desde un punto de vista sanitario media-poco hecha 63°C media 71°C hecha 77°C Cerdo Chuletas, Asados, Costillas: media 71°C hecha 77°C Jamón, fresco 71°C Salchichas, frescas 71°C Aves de corral Pollo, entero o a piezas 82°C Pato 82°C Pavo entero (sin relleno) 82°C Pechuga de pavo 77°C Si el conector se desconecta después del inicio de la cocción, el sistema de control bloquea el horno y avisa del error con señales acústicas: introduzca de nuevo el conector para que la cocción continúe.78 79

Cuando se cocina con la ayuda de la sonda para alimentos, todas las temperaturas preconfiguradas se modifican, por coherencia con la filosofía de utilización, a 165°C : se podrán modificar desde un mínimo de 120°C a un máximo de 250°C. Por el mismo motivo la función de descongelación se desactiva. El final de la cocción depende de la obtención de la temperatura interna configurada para la sonda para alimentos, todas las funciones de programación del horno (funciones temporizador) se inhiben menos la función del avisador sonoro (cuentaminutos). Cuando la sonda para alimentos detectará la temperatura para la que se ha configurado, el horno se desactivará de forma automática y recibirá un aviso mediante una señal acústica. Al final de la cocción recuerde desconectar la sonda para alimentos y extráigala del horno. ATENCIÓN: después de la cocción la sonda está muy caliente. Si la sonda se deja conectada al horno, pero no dentro de los alimentos, puede generarse un error (ERR3) en el display del temporizador. El error desaparece desconectando la sonda del horno. Funciones especiales Boost (precalentamiento rápido)

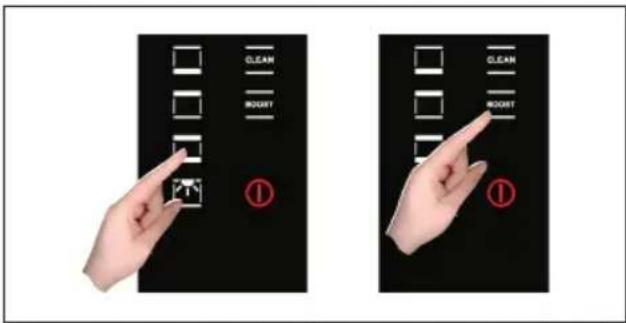

RÁPIDOS Para abreviar los tiempos de las cocciones con un precalentamiento rápido Esta función especial se puede activar después de haber seleccionado una función de cocción y su utilización sirve para disminuir el tiempo necesario para alcanzar la temperatura de cocción configurada. Este lapsos de tiempo recibe el nombre de “precalentamiento” y se solicita en casi todas las recetas. Es posible desactivar en cualquier momento la función “turbo heat” o cambiar la función de cocción. Clean (limpieza rápida)

ASISTIDA Ciclo de alta temperatura (250 °C), combinado con los paneles autolimpiadores para la limpieza suave y no invasora del compartimiento de la cocción El correcto funcionamiento está combinado con la utilización de los paneles laterales y del protector del ventilador catalítico : se trata de un esmalte especial con una estructura microporosa que descompone la grasa proyectada mediante un proceso catalítico de oxidación que transforma los residuos en productos gaseosos. El turbo clean se activa sólo si no se ha seleccionado una función de cocción, por lo tanto: encienda el horno y78 79

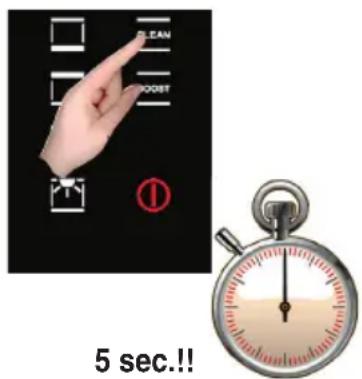

toque durante cinco segundos el símbolo que se muestra en la figura. 5 sec.!! El proceso de limpieza se produce a una temperatura de 250°C y dura una hora, ¡NO la utilice para la cocción de los alimentos! La luz del horno se activa, es posible apagarla y encenderla de nuevo en cualquier momento. Todos los paneles autolimpiadores tienen una eficacia de rendimiento equivalente a aproximadamente treinta usos, después de ese límite los paneles se tendrían que sustituir. Los paneles se tienen que limpiar sólo con agua corriente y pueden solicitarlos a su revendedor especializado. Control de la luz del horno El sistema de control de la luz se encuentra activo en todas las funciones de cocción y es independiente de ellas, es decir, puede encenderse o apagarse según sus necesidades, cuando lo desee. Normalmente, la luz del horno se mantiene encendida durante el calentamiento y luego durante tres minutos cuando se ha alcanzado la temperatura configurada. A partir de ese momento la luz del horno se apaga por motivos de ahorro energético. Para comprobar la cocción puede ser necesario encender la luz interna, para ello es suficiente tocar el símbolo de la luz : permanecerá encendida durante tres minutos para apagarse luego de forma automática, evidentemente puede apagarla enseguida tocando de nuevo el símbolo luz. En algunos modelos se encuentra disponible el sistema de control de la puerta . Esta característica utiliza una tecnología de detección de la posición de la puerta para controlar la luz del horno : la apertura de la puerta del horno se señala con un señal acústica y la luz se enciende, cuando se cierra la puerta la luz se apaga. Programación del horno La programación del horno pone a disposición tres modalidades para el sistema de control de la duración de la cocción. Se encuentran disponibles combinadas con las funciones normales de cocción, si se utiliza la sonda para carne se desactivan (véase capítulo específico). Las funciones se pueden seleccionar en serie, de izquierda a derecha, tocando el símbolo reloj: cada vez que se toca se iluminará un símbolo, en serie. Programación del temporizador: tiempo de cocción Toque una vez el símbolo temporizador, se encenderá el símbolo correspondiente. Además, la pantalla de visualización del reloj sustituirá la indicación de la hora corriente: los puntos separadores parpadean para indicar que es posible programar el tiempo de cocción. Después de definir el tiempo de cocción, la pantalla de visualización visualizará todavía la hora corriente, el símbolo “duración cocción” estará encendido. A partir de ahora empieza el cómputo. Cuando ha pasado el tiempo indicado, el horno lo señalará de forma acústica, las resistencias térmicas se apagarán y por lo tanto terminará la cocción, parpadeará el símbolo específico y, en la pantalla de visualización80 81

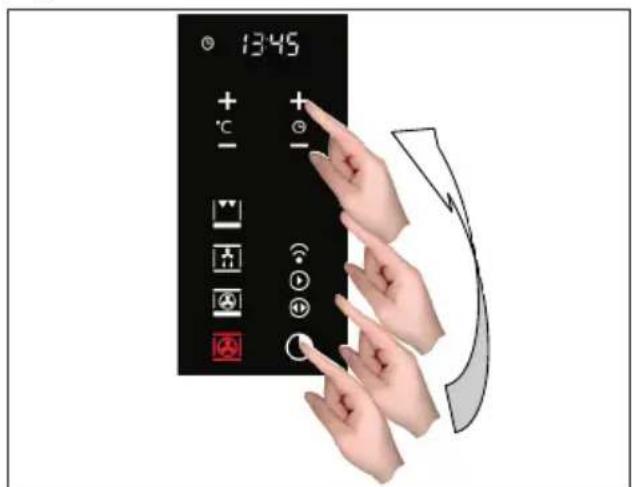

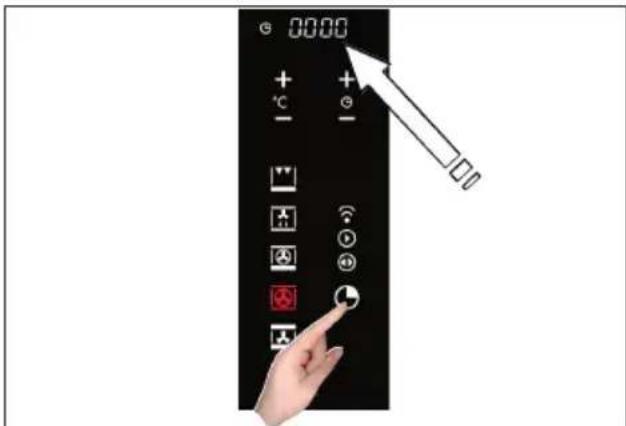

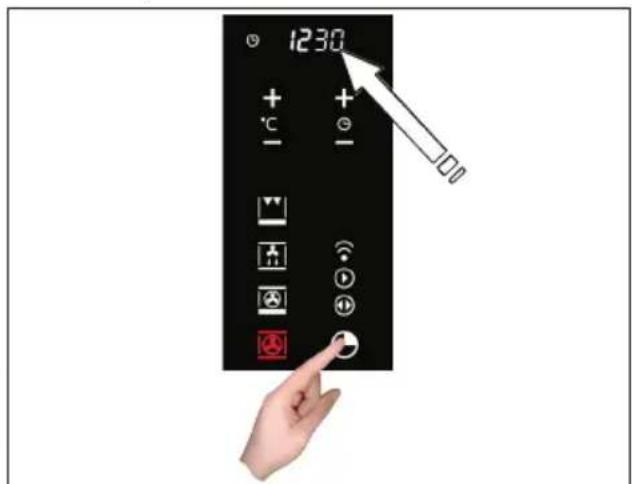

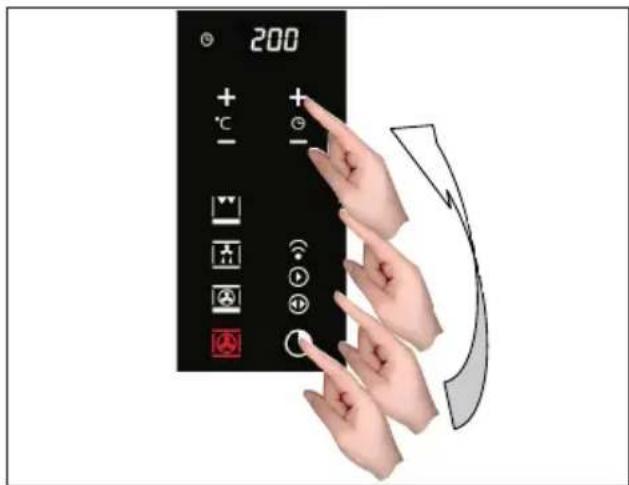

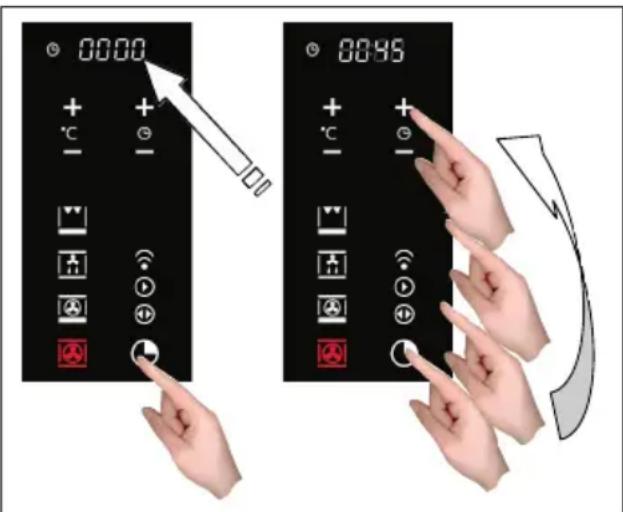

del reloj, aparecerá la duración que se había configurado : pulse una tecla cualquiera para interrumpir la señal acústica. El horno, después de ocho segundos, se apagará de forma autónoma si no se configuran otras funciones de cocción. Programación del temporizador: hora de final de cocción TToque dos veces el símbolo temporizador, se encenderá el símbolo correspondiente: Los puntos separadores parpadean para indicar que es posible programar la hora de final de cocción. Configure la hora de final de cocción tocando los símbolos “+” y “-“ Cuando haya establecido la hora de final de cocción, la pantalla de visualización visualizará todavía la hora corriente y el símbolo de “final de cocción” estará encendido. A partir de ahora empieza el cómputo. Cuando se haya alcanzado la hora configurada, el horno lo señalará de forma acústica, las resistencias térmicas se apagarán y se terminará, por lo tanto, la cocción. Parpadeará tanto el símbolo específico como, en la pantalla de visualización del reloj, la hora de final de cocción que se había configurado : pulse una tecla cualquiera para interrumpir la señal acústica. El horno, después de ocho segundos, se apagará de forma autónoma si no se configuran otras funciones de cocción. Programación del temporizador: cocción aplazada Mediante la combinación de las dos modalidades “tiempo de cocción” y “hora de final de cocción” se puede configurar el horno de forma que empiece la cocción a una hora aplazada respecto a la actual. Por ejemplo, son las 8:30 horas y está a punto de salir de casa pero quiere que cuando vuelva, a las 13:00 horas, el asado esté preparado, esto es lo que tiene que hacer: Prepare el asado para la cocción y colóquelo en el horno Encienda el horno, escoja la función de cocción y configure la temperatura. Ahora configure la duración de la cocción, supongamos dos horas.80 81

Defina ahora la hora de final de cocción : el sistema de control normalmente suma a la hora actual el tiempo de cocción y la propone como hora de final de cocción, en nuestro caso propondrá las 10:30 horas (8:30+2:00). Modifique la hora de final de cocción para hacerla coincidir con la que usted desea, en nuestro ejemplo las 13:00 horas. El horno se sitúa en espera (stand-by) apagando la luz del horno : cuando llegue la hora de empezar la cocción, la luz no se encenderá de forma automática porque la lógica del sistema de control presupone que el encendido aplazado coincida con su ausencia y, por lo tanto, para el sistema es inútil mantenerla encendida. El sistema de control activará de forma autónoma el horno a las 11:00 horas (13:00-2:00) y lo apagará a las 13:00 horas, cuando vuelva se encontrará el asado listo. Programación del temporizador: cuentaminutos El cuentaminutos es una función del temporizador que es independiente del funcionamiento del horno, es decir, no bloquea la cocción y no apaga el horno, funciona como un avisador sonoro. Lo puede configurar en cualquier momento, por ejemplo para recordarle que tiene que efectuar un control de la cocción en los fogones, además del horno, o de otras actividades de la cocina. Se encuentra disponible también con el horno apagado, en este caso es suficiente tocar una vez el símbolo de las funciones del temporizador. Si en cambio lo utiliza con el horno encendido, tiene que tocar en serie el símbolo funciones del temporizador tres veces: os puntos separadores parpadean para indicar que es posible configurar el valor. Configure los minutos accionando los símbolos “+” y “-“. A partir de ahora empieza el cómputo. Cuando el tiempo indicado haya transcurrido, el horno lo señalará de forma acústica y parpadeará el símbolo específico : pulse una tecla cualquiera para interrumpir la señal acústica. Programación del temporizador: eliminación de la programación Para eliminar una programación es necesario poner a cero el valor asignado previamente o apagar el horno. La seguridad: bloqueo del encendido del horno El sistema de control dispone de un bloqueo del frontal de los controles para impedir el encendido del horno o la manipulación de las configuraciones de cocción. La activación y la desactivación se produce, en cualquier momento, mediante la tecla de encendido (on/off), 5 sec.!! Toque el símbolo on/off durante por lo menos tres segundos para activar o desactivar, alternativamente, el bloqueo del horno: Bloqueo activado : símbolo del candado rojo cerrado en la pantalla de visualización Todas las acciones relacionadas con la utilización de la cocción se encuentran desactivadas.82 83

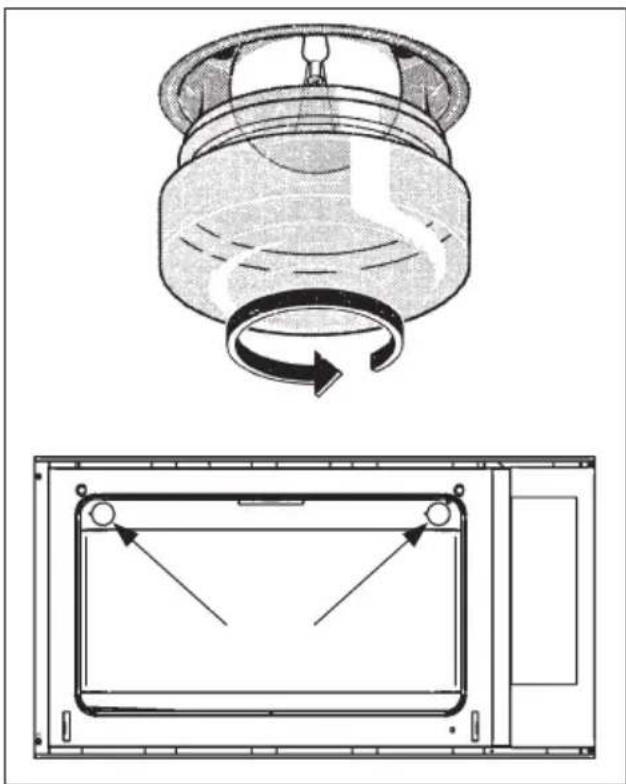

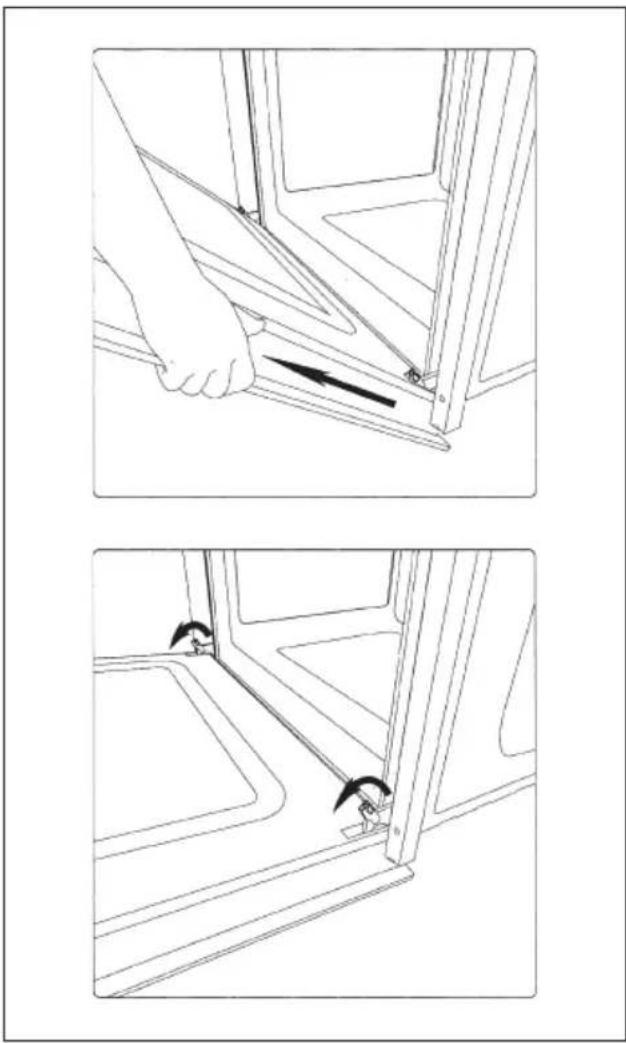

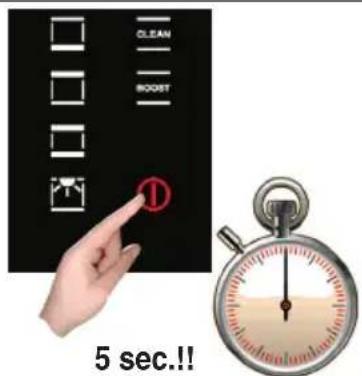

Bloqueo desactivado : símbolo del candado blanco abierto en la pantalla de visualización Cambio de la bombilla del horno IMPORTANTE: La bombilla del horno debe tener unas características bien determinadas: a) estructura apta para las altas temperaturas (hasta 300 grados). b) alimentación: véase el valor V/Hz indicado en la chapa de matrícula. c) potencia 25 W. d) casquillo de tipo E14 Antes de proceder con el cambio, se debe desenchufar el aparato de la red eléctrica de alimentación. - para evitar daños, poner en el horno un trapo para vajillas - desenroscar la protección en vidrio de la bombilla - desenroscar la vieja bombilla y cambiarla por la nueva - montar de nuevo la protección en vidrio y quitar el trapo para vajillas - enchufar de nuevo el aparato a la línea de alimentación. Desmontaje de la puerta del Horno El desmontaje de la puerta del horno puuede ser fácilmente efectuado obrando como sigue: - abrir totalmente la puerta; - alzar las dos palanquitas indicas en fig.; - volver a cerrar la puerta después de la primera parada, consecuencia de la subida previa de las dos palanquitas; - alzar la puerta hacia arriba y hacia el exterior del horno para extraerla; Para volver a montar la puerta, introducir las bisagras en las apropiadas sedes y luego volver a colocar las dos palanquitas en la posición de cierre.82 83

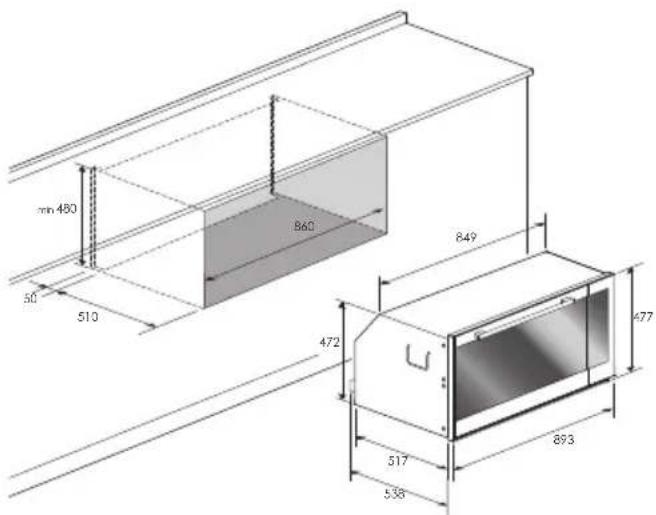

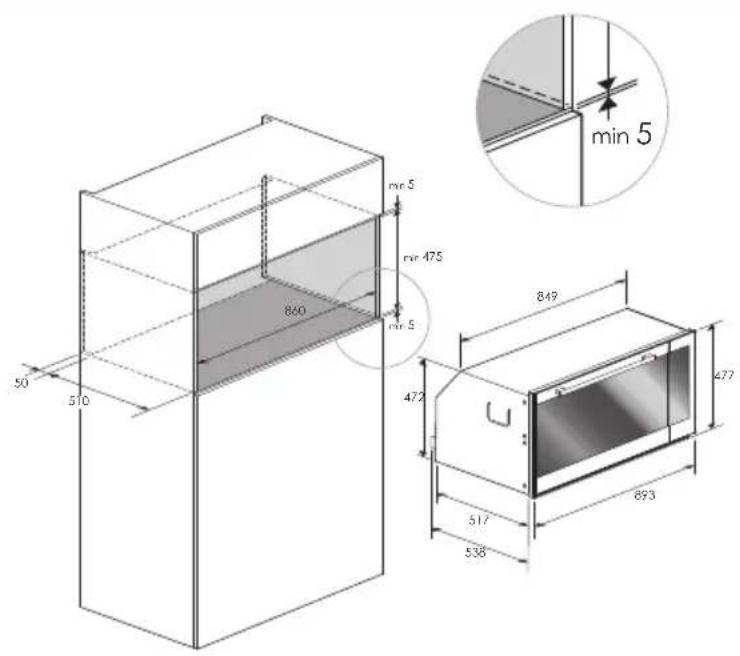

Encastre del horno El horno puede ser instalado debajo de la encimera o en una columna. Las dimensiones del encastre deben ser como se muestra en figura. El material del mueble debe ser capaz de resistir al calor. El horno debe ser centrado respecto de las paredes del mueble y fijado con los tornillos y casquillos suministrados junto con el producto. Para la combinación del horno con las placas de cocción polivalentes gas o combi eléctricos ver las instrucciones anexas. Para el instalador

min 480Integrado bajo encimeraIntegrado en columna8584

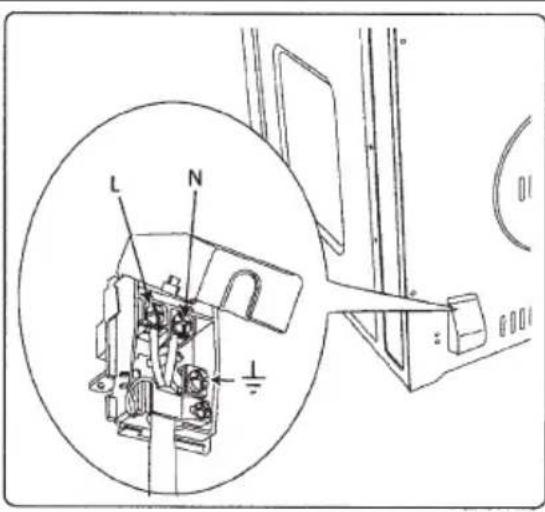

Conexión eléctrica Antes de efectuar la conexión eléctrica cerciorarse de que: - las características de la instalación se correspondan con las indicadas en la placa situada en la parte frontal del horno; - la instalación esté provista de una eficaz conexión a tierra según las normas y las disposiciones de la ley en vigor. La conexión a tierra es obligatoria según la ley. El cable en ningún punto deberá alcanzar una temperatura superior de 50°C a temperatura ambiente. Si un aparato fijo no está provisto de cable de alimentación con enchufe, en la red de alimentación debe incluirse un dispositivo de corte, instalado con arreglo a las disposiciones vigentes y con una distanciade apertura de los contactos que asegure la desconexión completa en las condiciones estipuladas para la categoría de sobretensión III. La toma o el interruptor omnipolar deben ser de fácil acceso una vez instalado el aparato. Nota: El fabricante declina toda responsabilidad en el caso de que todo lo mencionado arriba y las usuales normas para la prevención de accidentes no sean respetadas. TIPOS Y DIÁMETRO MÍNIMO DE LOS CABLES SASO H05RR-F 3x1,5 mm
