1. Verica degli elementi inclusi

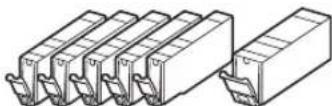

□ CD-ROM di installazione per PC Windows□ Cavo di alimentazione□ Informazioni importanti e sulla sicurezza□ Serbatoi d'inchiostro per eseguire l'impostazione□ Guida Rapida (questo manuale)

2. Rimozione del materiale

di imballaggio / Accensione della stampante Quando la stampa inizia, il pannello dei comandi e il vassoio di uscita della carta si aprono automaticamente. Non collocare alcun oggetto davanti alla stampante.

Rimuovere il materiale di imballaggio (ad esempio il nastro arancione e la pellicola protettiva sul touchscreen) dall'esterno della stampante. L'utilizzo della stampante con la pellicola protettiva attaccata potrebbe causare un malfunzionamento.

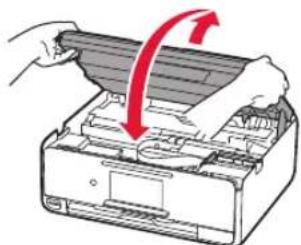

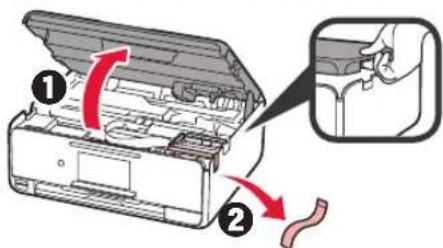

aAfferrare le cavità presenti su entrambi i lati della stampante con le dita e aprire l'unità di scansione/il coperchio. bRimuovere il nastro arancione.

SOLLEVARE, e successivamente chiudere, l'unità di scansione/il coperchio.

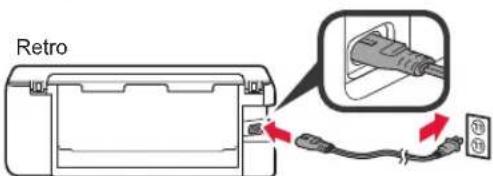

Collegare il cavo di alimentazione diagonalmente dalla parte posteriore. Retro Non collegare ancora alcun cavo, ad eccezione del cavo di alimentazione.

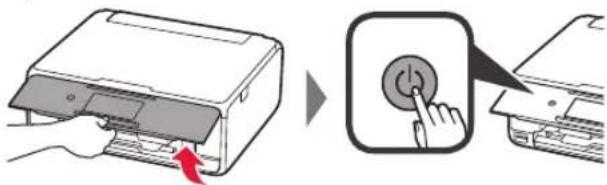

Sollevare il pannello dei comandi e premere il pulsante ON.

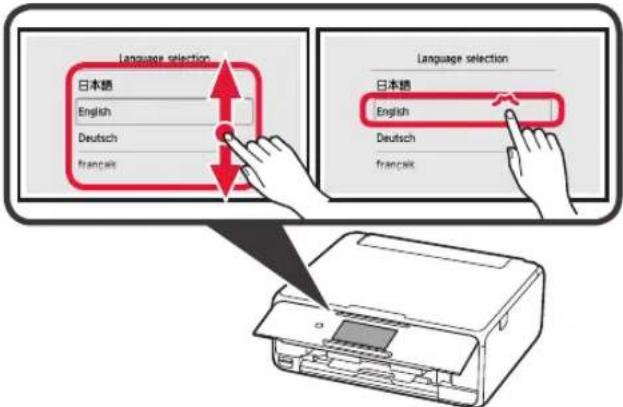

Scorrere lo schermo e toccare la lingua per selezionarla.

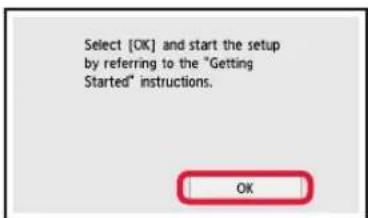

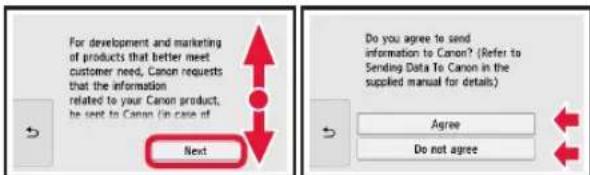

Leggere i messaggi e seguire le istruzioni a video. Per i dettagli sulle informazioni inviate a Canon, fare riferimento a "Invio di dati a Canon" in Informazioni importanti e sulla sicurezza.

3. Installazione del serbatoio

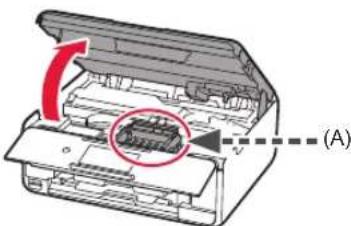

Aprire l'unità di scansione/il coperchio. Non toccare il supporto della testina di stampa (A) nché non si ferma. (A)2

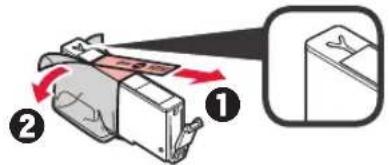

Rimuovere COMPLETAMENTE il nastro arancione. bRimuovere l'involucro di protezione.

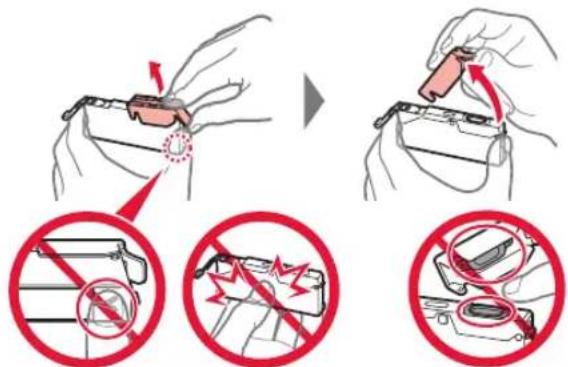

Afferrare il coperchietto arancione con il dito per rimuoverlo DELICATAMENTE. Non premere i due lati del serbatoio d'inchiostro quando il foro dell'aria a forma di Y è bloccato. Non toccare.

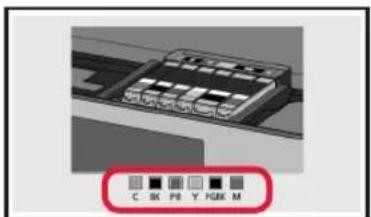

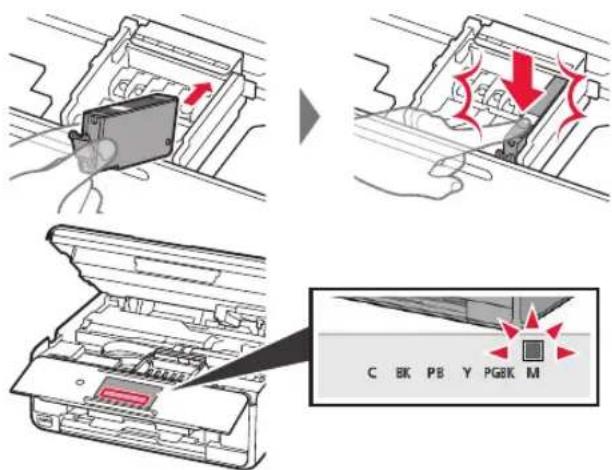

Inserire il serbatoio d'inchiostro nella testina di stampa e spingerlo fermamente nché non scatta in posizione. Il colore del serbatoio d'inchiostro impostato viene visualizzato sullo schermo. Se il colore non viene visualizzato sullo schermo anche se il serbatoio d'inchiostro è stato installato, il colore del serbatoio d'inchiostro potrebbe non essere corretto oppure potrebbe essere stato installato un serbatoio d'inchiostro che non è supportato da questa stampante, come un serbatoio con un numero di modello diverso. Installare un serbatoio d'inchiostro per il colore corretto o utilizzare il serbatoio d'inchiostro fornito per l'impostazione.

Installare tutti i serbatoi d'inchiostro come descritto al punto 4 e confermare che tutti i colori vengono visualizzati sullo schermo.

SOLLEVARE, e successivamente chiudere, l'unità di scansione/il coperchio. Se viene visualizzato un messaggio di errore sullo schermo, assicurarsi che i serbatoi d'inchiostro siano installati correttamente.

4. Caricamento della carta /

Allineamento della testina di stampa Per ottenere risultati migliori, stampare un motivo per Allineamento testina di stampa (Print Head Alignment) ed eseguirne la scansione.

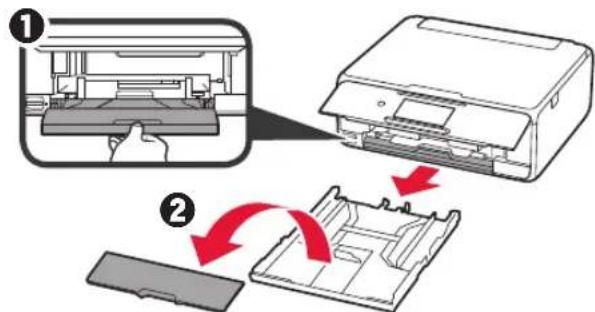

aEstrarre il cassetto. bRimuovere il coperchio del cassetto.

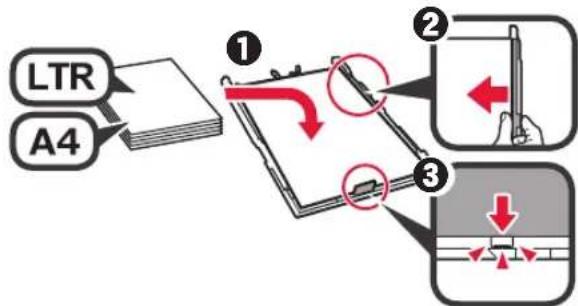

Aprire le guide della carta, quindi allineare la guida anteriore con il segno LTR o A4.3 ITALIANO

aCaricare carta normale in formato LTR o A4 con il lato di stampa rivolto verso il basso. bFar scorrere la guida della carta di destra per allinearla con il lato della pila di carta. cAllineare la pila di carta con la guida della carta anteriore.

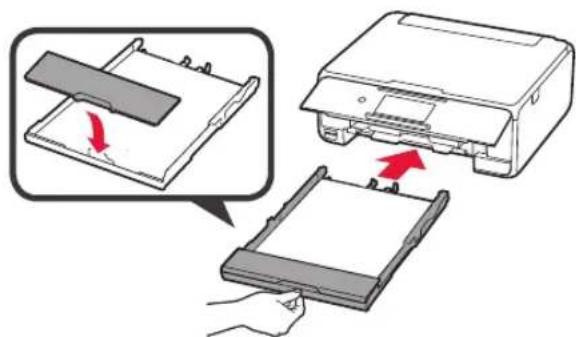

Posizionare il coperchio del cassetto e inserire il cassetto. La seguente gura mostra lo stato dopo l'inserimento del cassetto. Lato

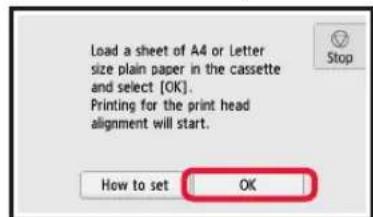

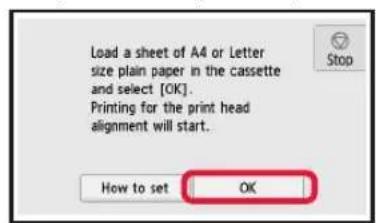

Se viene visualizzata questa schermata, selezionare OK. Il vassoio di uscita della carta si apre automaticamente.

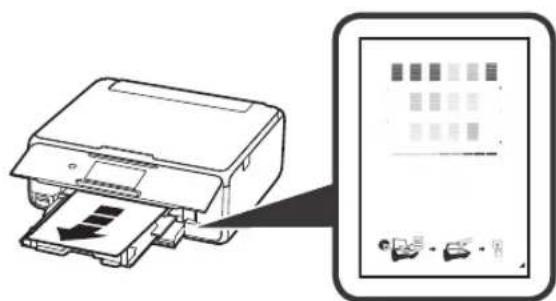

Assicurarsi che venga stampato un motivo per Allineamento testina di stampa (Print Head Alignment). Sono necessari circa 4 minuti per portare a termine la stampa.

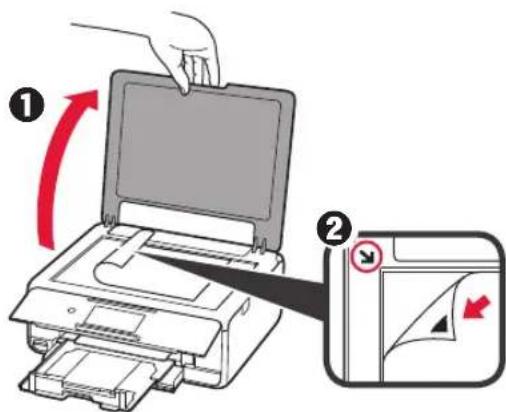

aAprire il coperchio dei documenti. bCaricare il motivo stampato sul piano di lettura in vetro.

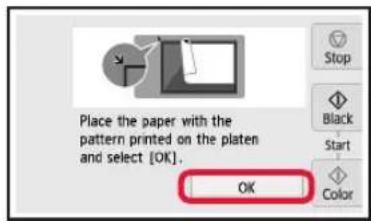

Dopo avere chiuso il coperchio dei documenti, selezionare OK.

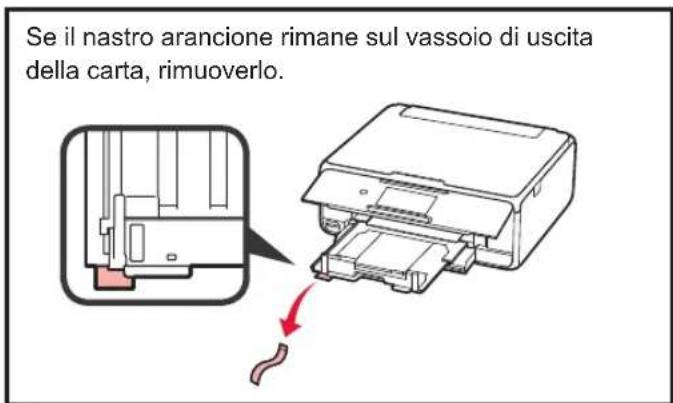

Se viene visualizzata questa schermata, selezionare OK. Se il nastro arancione rimane sul vassoio di uscita della carta, rimuoverlo.4 6-A. Connessione a computer Mac OS Windows È necessario impostare una connessione per ciascun computer. Procedere con l'impostazione dal passo 1 per ciascun computer.

Avviare il le di congurazione per il metodo o il metodo .

5. Preparazione per la connessione

Nella seguente descrizione, i dispositivi smartphone e tablet sono indicati collettivamente come smartphone.

Selezionare Avanti (Next).

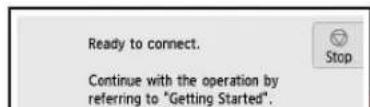

Accertarsi che venga visualizzata la schermata seguente. D'ora in avanti, passare al punto adeguato in base a come si utilizza la stampante. Utilizzare esclusivamente la stampante aToccare il pulsante Stop.bSelezionare Non connettere (Do not connect) > Sì (Yes) in questo ordine.L'impostazione è ora completata.aAprire un browser Web ( , ecc.) sul computer.bImmettere il seguente URL e accedere al sito Web Canon.cSelezionare Impostazione.dImmettere il nome modello della stampante e fare clic su OK.È possibile selezionare un nome modello dall'elenco.eFare clic su Impostazione.Di seguito sono descritte le procedure per Windows e Mac OS. Se si utilizza un computer con un sistema operativo diverso da Windows o Mac OS, ad esempio un Chrome OS, eseguire l'impostazione seguendo le istruzioni a video.fFare clic su Scarica e scaricare il le di congurazione.gEseguire il le scaricato. Passare al punto nella pagina successiva per continuare. Scaricamento da Internet

• Per utilizzare la stampante stabilendo una connessione solo a un computer oppure a un computer e uno smartphone "6-A. Connessione a computer"• Per utilizzare la stampante stabilendo una connessione solo a un computer "6-B. Connessione a smartphone" a pagina 6• Per utilizzare la stampante senza stabilire una connessione a un computer o uno smartphone "Utilizzare esclusivamente la stampante"5 ITALIANO Utilizzo del CD-ROM di installazione (solo Windows) aCaricare il CD-ROM di installazione nel computer. ■ Quando si utilizza Windows 10 o Windows 8.1:bQuando il seguente messaggio viene visualizzato nella parte destra dello schermo del computer, fare clic sul messaggio.cSe viene visualizzata questa schermata, fare clic su Esegui Msetup4.exe (Run Msetup4.exe).dSe viene visualizzata la nestra di dialogo Controllo account utente (User Account Control), fare clic su Sì (Yes). Quando non viene visualizzato questo messaggio (o il messaggio è scomparso)1. Fare clic su File Explorer sulla barra delle applicazioni.

2. Fare clic su Questo PC (This PC) sul lato sinistro della nestra visualizzata.3. Fare doppio clic sull'icona del CD-ROM sul lato destro della nestra. Se viene visualizzato il contenuto del CD-ROM, fare doppio clic su Msetup4.exe.4. Passare al punto d. ■ Quando si utilizza Windows 7:b Quando viene visualizzata la schermata Riprod. automatica (AutoPlay), fare clic su Esegui Msetup4.exe (Run Msetup4.exe).c Se viene visualizzata la nestra di dialogo Controllo account utente (User Account Control), fare clic su Continua (Continue). Quando non viene visualizzata la schermata Riprod. automatica (AutoPlay)1. Fare clic su Computer nel menu di avvio.2. Fare doppio clic sull'icona del CD-ROM sul lato destro della nestra aperta. Se viene visualizzato il contenuto del CD-ROM, fare doppio clic su Msetup4.exe. Passare al punto per continuare.

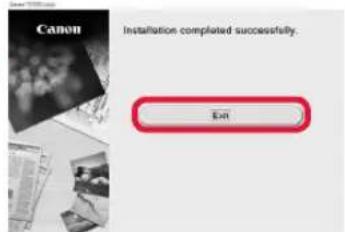

Fare clic su Avvia impostazione (Start Setup). La connessione con il computer è ora completata. È possibile stampare dal computer. Se viene visualizzata questa schermata, fare clic su Esci (Exit). Seguire le istruzioni a video per procedere con l'impostazione.6 6-B. Connessione a smartphone Android iOS È necessario impostare una connessione per ogni smartphone. Procedere con l'impostazione dal passo 1 per ciascuno smartphone. Preparazione

• Attivare il Wi-Fi sullo smartphone.

• Se si dispone di un router wireless, connettere lo smartphone al router wireless da collegare alla stampante.

• Per informazioni sul funzionamento, fare riferimento ai manuali dello smartphone e del router wireless o contattare i rispettivi produttori.

Installare il software dell'applicazione Canon PRINT Inkjet/SELPHY nello smartphone. : cercare "Canon PRINT" in App Store. : cercare "Canon PRINT" in Google Play. In alternativa, accedere al sito Web di Canon eseguendo la scansione del codice QR.

• Potrebbe non essere possibile connettere lo smartphone a Internet in modalità wireless mentre la stampante è connessa direttamente allo smartphone. In tal caso, a seconda del contratto stipulato con il fornitore di servizi potrebbe essere addebitato un costo.* È possibile connettere un massimo di 5 periferiche alla stampante direttamente tramite connessione LAN wireless.

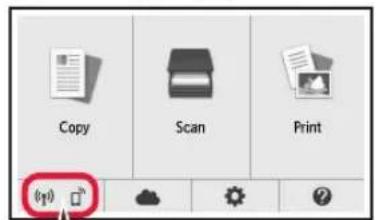

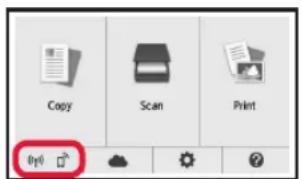

Controllare il display sulla stampante. Lo schermo si spegne quando non viene eseguita alcuna operazione per circa 10 minuti. Toccare il touchscreen per visualizzare la schermata. ■ Se viene visualizzata la seguente schermata: Controllare l'icona in basso a sinistra e passare a o . Se viene visualizzato , la stampante non può comunicare tramite connessione LAN wireless. Per informazioni dettagliate, accedere a "http://ij.start.canon" e vedere Domande frequenti. ■ Se viene visualizzata la seguente schermata: Passare a

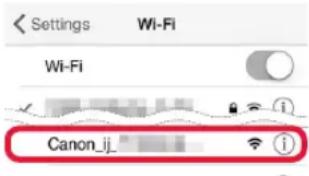

aToccare il software dell'applicazione installata. bSeguire le istruzioni a video per registrare la stampante. cAccertarsi che venga visualizzata la schermata seguente. La connessione con lo smartphone è ora completata. È possibile stampare dallo smartphone. Per stampare foto, caricare carta fotograca. Fare riferimento alla sezione "Caricamento di carta fotograca" a pagina 8. Viene visualizzata la seguente icona. (La stampante è connessa a una rete.)7 ITALIANO Le procedure riportate di seguito variano a seconda se il sistema operativo è iOS o Android. Selezionare il sistema operativo in uso e continuare con la procedura appropriata. aToccare Impostazioni (Settings) nella schermata iniziale dello smartphone, quindi toccare Canon_ij_XXXX nelle impostazioni Wi-Fi. Se Canon_ij_XXXX non appare nell'elenco, vedere "Preparazione per la stampante" di seguito per utilizzare la stampante e ripetere il passo a. bToccare il software dell'applicazione installata. cSeguire le istruzioni a video per registrare la stampante. Seguire le istruzioni a video per procedere con l'impostazione. Se si seleziona Selez. auto. met. di conn. (consigliata) (Auto Select Conn. Method (recommended)) nella schermata di selezione del metodo di connessione, il metodo di connessione appropriato viene selezionato automaticamente a seconda dell'ambiente. dAccertarsi che venga visualizzata la schermata seguente. aToccare il software dell'applicazione installata. bSeguire le istruzioni a video per registrare la stampante. Se un messaggio indicante "Stampante non registrata. Eseguire l'impostazione stampante? (Printer is not registered. Perform printer setup?)" non viene visualizzato, vedere "Preparazione per la stampante" di seguito per utilizzare la stampante e attendere nché non viene visualizzato il messaggio. Seguire le istruzioni a video per procedere con l'impostazione.

• Il metodo di connessione appropriato viene selezionato in base al proprio ambiente operativo.

• Se due nomi di stampante vengono visualizzati nella schermata Registra stampante (Register Printer) come illustrato di seguito, selezionare A. A) TS8100 series (xxx.xxx.xxx.xxx) B) Direct-xxxx-TS8100series cAccertarsi che venga visualizzata la schermata seguente. La connessione con lo smartphone è ora completata. È possibile stampare dallo smartphone. Per stampare foto, caricare carta fotograca. Fare riferimento alla sezione "Caricamento di carta fotograca" a pagina 8. aSelezionare sul touchscreen della stampante. bSelezionare l'icona nella parte inferiore sinistra della schermata HOME. cSe viene visualizzata questa schermata, selezionare No. dSelezionare Impostaz. LAN (LAN settings) > LAN wireless (Wireless LAN) > Impostazione LAN wireless (Wireless LAN setup) > Connessione w.less facile (Easy wireless connect) in questo ordine. eSelezionare Sì (Yes). fRiprendere le operazioni sullo smartphone. Preparazione per la stampante8

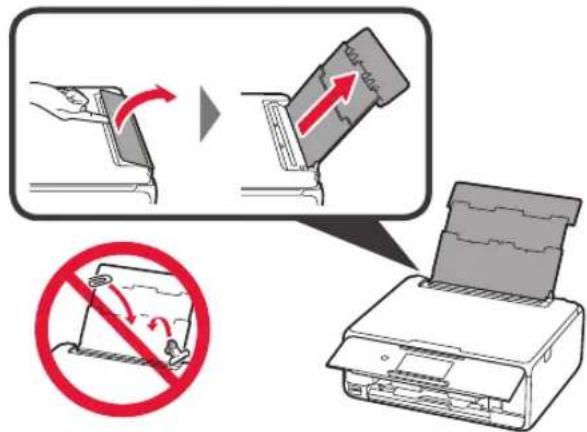

Aprire il coperchio del vassoio posteriore ed estrarre il supporto per la carta.

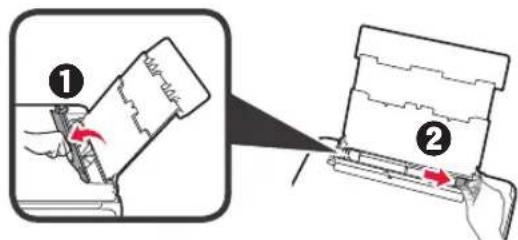

aAprire il coperchio dell'alimentatore manuale. bFar scorrere la guida della carta di destra no all'estremità.

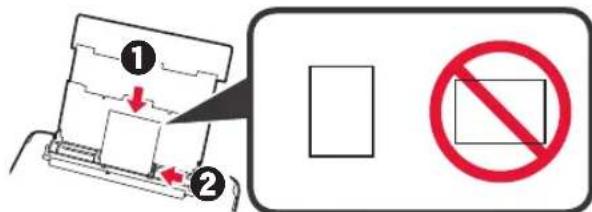

aCaricare diversi fogli di carta fotograca con il lato di stampa rivolto verso l'alto. bFar scorrere la guida della carta di destra per allinearla con il lato della pila di carta.

Chiudere il coperchio dell'alimentatore manuale. Leggere il messaggio sullo schermo della stampante e registrare le informazioni della carta caricata.

Assicurarsi che la stampante sia accesa.

Caricare diversi fogli di carta fotograca.

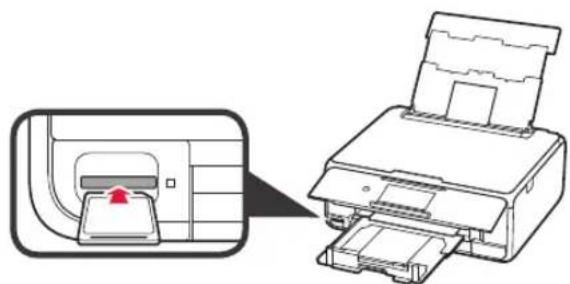

Inserire la scheda di memoria nello slot della scheda.

Selezionare le foto da stampare.

Toccare il pulsante Colore (Color). La stampante inizia a stampare. Caricamento di carta fotograca Stampa di foto salvate su scheda di memoria È possibile stampare facilmente foto salvate su una scheda di memoria. Caricare la carta fotograca nel vassoio posteriore.1 PORTUGUÊS
