MANUALE UTENTE Roomgroove 5V KLIPSCH

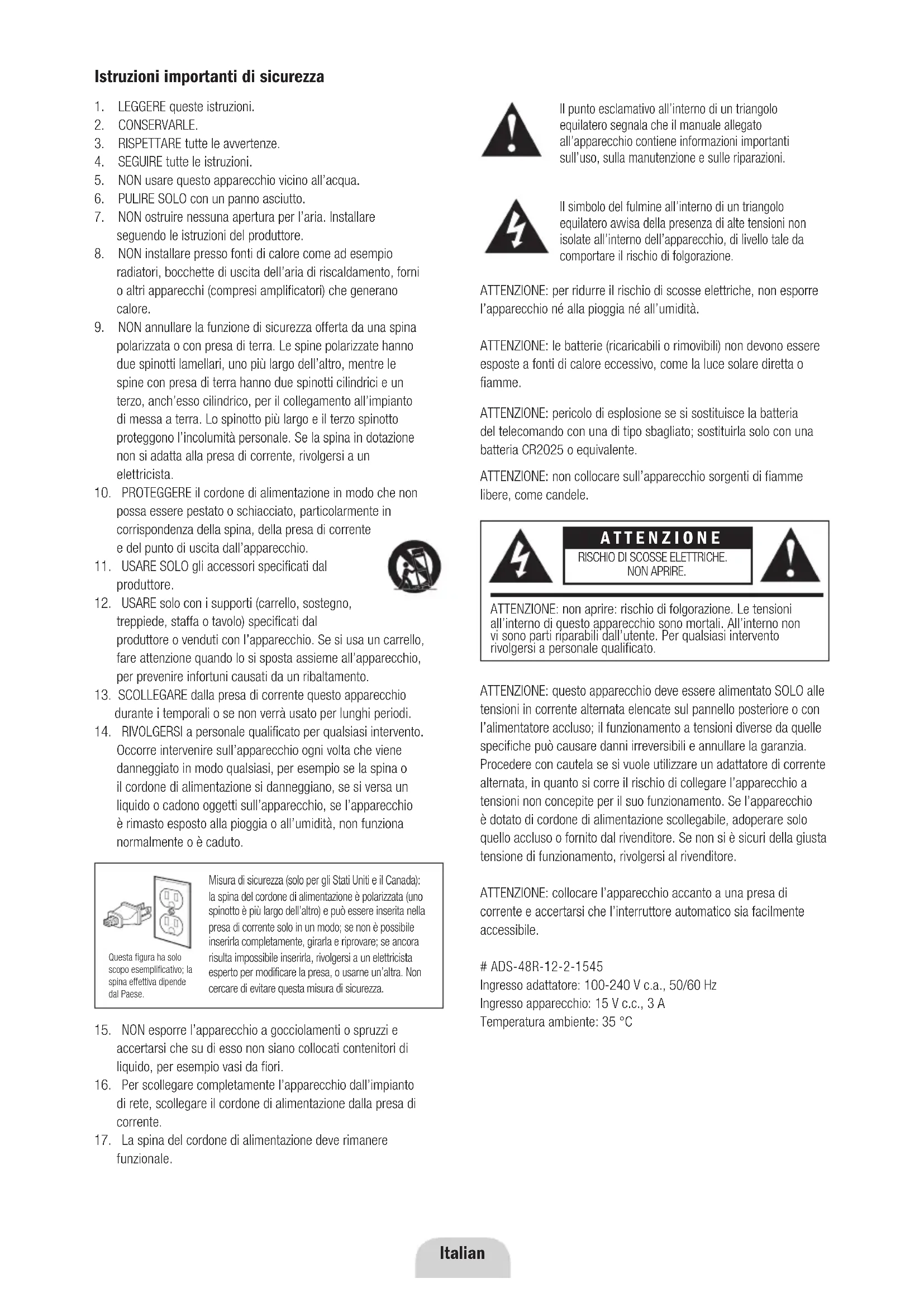

Istruzioni importanti di sicurezza

1. LEGGERE queste istruzioni.
2. CONSERVARLE.
3. RISPETTARE toute le awertenze.
4. SEGUIRE tutte leistruzioni.
5. NON usare quello apparecchio vicino all'acqua.
6. PULIRE SOLO con un panno asciutto.
7. NON ostruire nessuna aperture per l'aria. Installare seguendo le istruzioni del produttore.
8. NON installare presso fonti di calore come ad esempio radiatori, bocchette di uscita dell'aria di riscaldamento, forn o altri appearecchi (compresi amplificatori) che generano calore.
9. NON annullare la funzione di sicurezza offerta da una spina polarizzata o con presa di terra. Le spine polarizzate hanno due spinotti lamellari, uno più large dell'altro, nelle le spine con presa di terra hanno due spinotti cilindrici e un terzo, anch'esso cilindrico, per il collegamento all'impianto di messa a terra. Lo spinotto più large e il terzo spinotto proteggo l'incomità personale. Se la spina in dotazione non si adatta alla presa di corrente, rivolgersi a un elettricista.
10. PROTEGGERE il cordone di alimentazione in modo che non possa essere pestato o schiacciato, particolarmente in corrispondenza della spina, della presa di corrente e del punto di uscita dall'apparecchio.
11. USARE SOLO gli accessori specificati dal produttore.
12. USARE solo con i supporti (carrello, sostegno, treppiede, staffa o ravolo) specificati dal produttore o venduti con l'apparecchio. Se si usa un carrello, fare attenzione quando lo si sposta assieme all'apparecchio, per prevenir infortuni causati da un ribaltamento.
13. SCOLLEGARE alla presa di corrente quello apparecchio durante i temporali o se non verrà usato per lunghi periodi.
14. RIVOLGERSI a personale qualificato per qualsiasi intervento. Occorre intervenire sull'apparecchio agli volta che viene danneggiato in modo qualsiasi, per esempio se la spina o il cordone di alimentazione si danneggiano, se si versa un liquido o cadono oggetti sull'apparecchio, se l'apparecchio è rimasto esposto alla pioggia o all'umidità, non funziona normalmente o è caduto.

Questa figura ha solo scopo esemplificato; la spina effettiva dipende dal Paese.

Misura di sicurezza (solo per gli Stati Uniti e l Canada): la spina del cordone di alimentazione è polarizzata (uno spinotto è più large dell'alto) e può essere inserita nella presa di corrente solo in un modo; se non è possible inserirla completeness, girarla e riprovare; se alla ristulta impossibile inserirla, rivolgersi a un epiletristica esperto per modificare la presa, o usarne un'altra. Non cercare di evitare esta misura di sicurezza.

1. NON esporre I'apparecchio a gocciolamenti o spruzzi e accertarsi che su diesso non siano collocati contentitori di liquido, per esempio vasi da fiori.
2. Per scollegare Completely l'apprecchio dall'impianto di rete, scollegare il cordone di alimentazione alla presa di corrente.
3. La spina del cordone di alimentazione deve rianere funzionale.

Il punto esclamativo all'internalo di un triangolo equilatero segnala che il manuale allegato all'apparecchio contiene informazioni importanti sull'uso, sulla manutenzione e sulle riparazioni.

Il simbolo del fulmine all'interno di un triangolo equilatero awisa della presenza di alte tensioni non isolate all'interno dell'apparecchio, di livello tale da comportare il rischio di folgorazione.

ATTENZIONE: per ridurre il rischio di scosse elettriche, non esporre l'apparecchio ne alla pioggia ne all'umidità.

ATTENZIONE: le batterie (ricaricabili o rimovibili) non devono essere esposte a fonti di calorie excessivo, come la luce solare diretta o fiamme.

ATTENZIONE: pericolodi esplosione se si sostituisce la batteria del telecomando con una di tipo sbagliato; sostiturla solo con una batteria CR2025 o equivalente.

ATTENZIONE: non collocare sull'apparecchio sorgenti di fiamme libere, come candele.

ATTENZIONE

RISCHIO DISCOSSE ELETTRICHE, NONAPRIRE.

ATTENZIONE: non aprire: rischio di folgorazione. Le tensioni all'internalo di quello appearecchio sono mortali. All'interno non vi sono parti riparabili dall'utente. Per qualsiasi intervento rivolgersi a personale qualificato.

ATTENZIONE: quello apparecchio deve essere alimentato SOLO alle tensioni in corrente alternata elencate sul pannello posteriore o con l'alimentatore accluso; il funzionamento a tensioni diverse da quella specifiche cui possacause danni irreversibili e annullare la garanzia. Procedere con cautela se si vuole utilizzato un adattatore di corrente alternata, in quanto si corre il rischio di collegare l'apparecchio a tensioni non concepite per il suo funzionamento. Se l'apparecchio è dotato di cordone di alimentazione scollegabile, adoperare solo quello accluso o fornito dal rivenditore. Se non si è sicuri della giusta tensione di funzionamento, rivolgersi al rivenditore.

ATTENZIONE: collocate l'apparecchio accanto a una presa di corrente e accertarsi che l'interruttore automatico sia disponibile accessible.

ADS-48R-12-2-1545

Ingresso adattatore: 100-240 V c.a., 50/60 Hz

Ingresso apparecchio: 15 V c.c., 3 A

Temperatura ambiente: 35^

Grazie...

per averere acquistato il Klipsch RoomGroove, un ricetrasmettitore除去 fili per segnali audio di qualita da CD. Il RoomGroove utilizes la Tecnologia KlipschCastTM per comunicare con altri componenti della stessa famiglia; presente inolte una sede docking per iPod e un ingresso aesilario che permettono di collegare diversi componenti allo scopo di sentirne l'audio localmente o di trasmetterlo in altri punti della propria abitazione.

Il RoomGroove è unvero e proprio impianto stereo a due vie che incorpora due woofer ad ampia escursione (long-throw) e due tweeter caricati a tromba MicroTractrix™ in una cassa con aperture. Questo impianto assicura la precisione, riccezza di dettagli e qualità del suono che danno vita alla vostra musica come solo Klipsch può.

Disimballaggio

Estrarre l'intero contento dalla scatola e verificare che siano presenti i seguenti componenti:

Collocare il RoomGroove su una superficie solida; collegare il cordone di alimentazione al pannello posteriori del RoomGroove e quando a una normale presa di corrente; a quello punto il RoomGroove è pronto a ricevere i segnali di qualsiasi dispositivo trasmessi con la Tecnologiaenza fili KlipschCast.

Collegamento e ascolto di un iPod

Il designrzionale del RoomGroove permete di adoperare facilmente qualiasi iPod: toccando il logotipo Klipsch sulla parte anteriore del RoomGroove si fa uscire la sede "docking" retrattile per iPod; perché la sede si apra e si chiuda è necessario che il RoomGroove sia acceso. Quando la sede è in fuori, toccandola di nuovo la si fa retrarre; la sede rimane ferma quando vi è inserito un iPod, nelle si retrae automaticamente se è vuota e il RoomGrove è nella modalità di standby (il LED di accensione/spegnimento è accesso in rosso).

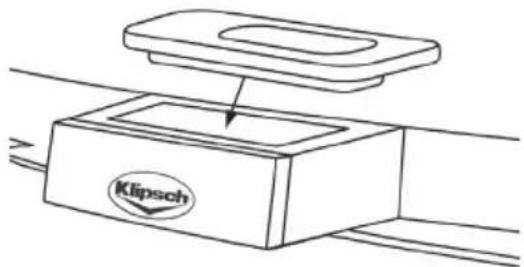

Il RoomGroove è corredato di diverse basi; funziona inoltre con le basi universali Apple e con quale in dotazione con gli iPod. Per configurare il RoomGroove per un iPod specifico, selezionare la base adatta e inserirla nella sede docking, come illustrato di seguito; a quello punto si può insertire l' iPod sulla base; quando è inserito, la sua batteria viene ricaricata.

Per ascoltare l' iPod quando é inserito nel RoomGroove, premere il pulsante "Listen" sul RoomGroove o sul telecommando finché la spia corrispondente non diventa blu e si sente l'audio dell'iPod; quest'ultimo é accesibile direttamente premendo il pulsante "iPod" sul telecommando.

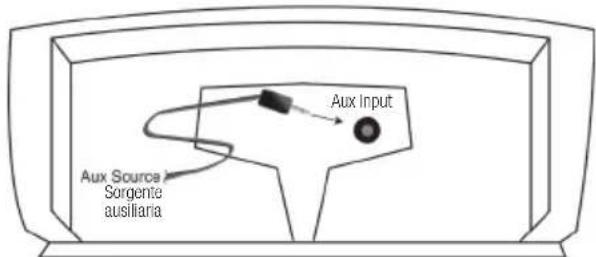

Collegamento di una sorgente ausiliaria

Sul pannello posteriore del RoomGroove c'é un ingresso aesiliario stereo da 3,5 mm, "Aux Input", a cui va collegata l'uscita audio del dispositivo che si desidera ascoltare; serve un cavo stereo da 3,5 mm.

Per ascoltare la sorgente ausiliaria, premere il pulsante "Listen" sul RoomGroove o sul telecomando finché la spia corrispondente non diventa blu e si sente l'audio della sorgente; oppure premere il pulsante "Aux" sul telecomando.

Note: la spia "Listen" si accende in blu quando si ascolta un iPod locale o un dispositivo collegato all'ingresso aesilario locale. Se entrambi gli ingressi sono in uso, il pulsante "Listen" selezione prima I'ingresso Aux e poi I'ipod.

Transmission dal RoomGroove

Il RoomGroove permette di trasmettere l'audio dell'iPod o della sorgente ausiliaria in modo che possa essere ricevuto e riprodotto da altri componenti KlipschCast; a tale scopo, selezionare la sorgente che si desidera trasmettere premendo il pulsante "Listen" oppure il pulsante corrispondente alla sorgente (iPod o Aux) sul telecomando e quando premere il pulsante "Transmit": l'audio della sorgente selezionata viene trasmesso e più essere ricevuto via radio da altri dispositivi con Tecnologia KlipschCast.

Note: se un RoomGroove sta trasmettendo e si avvia la trasmissione da un secondo RoomGroove, quest'ultimo si sostituisce al primo occupandone il canale utilizzato per la trasmissione senza fili. Se si desidera configurare l'implanto multisalaenza fili in modo che due RoomGroove trasmettano simultaneamente, vedere la sezione "Trasmissione da due RoomGroove".

Ascolto di altri dispositivi KlipschCast con il RoomGroove

Il RoomGroove permette di ascoltare sorgenti collegate ad altri componenti KlipschCast o integrate negli stessi, come un'alto RoomGroove o l'impianto multimedia DVD CS-700.

Per ascoltare una sorgente trasmessa da un'alto dispositivo KlipschCast, premere il pulsante "Listen"; la spia corrispondente si accende in rosso (o in viola nel caso di una seconda sorgente perché fili) non appena l'audio di una sorgente perché fili viene ricevuto e riprodotto. Una spia lampeggiante indica che su quel canale non è disponibile nessuna sorgente.

Sorgenti e colori della spia "Listen"

Il blu indica sempre una sorgente locale, quando il rosso e il viola indicano canali di trasmissione senza fili; se la spia lampeggia, la sorgente o il canale non è disponibile.

Trasmissione da un impianto CS-700 e un RoomGroove

Sorgente locale (iPod o Aux): blu

Sorgente Cinema System trasmessa: rosso

Sorgente RoomGroove trasmessa: viola

Trasmissione da due RoomGroove

Sorgente locale (iPod o Aux): blu

Prima sorgente RoomGroove trasmessa: rosso

Seconda sorgente RoomGroove trasmessa: viola

Trasmissione dal CS-700

In un impianto multisala che incorpore unsystema cinematografico CS-700 (venduto separamente), è possibile adoperare il telekomando del RoomGroove per selezionare direttamente le sorgenti dal CS-700 dopo che si è selezionato il systema con il pulsante "Listen" del RoomGroove. Per impostazione predefinita, il CS-700 trasmette l'audio della propria sorgente locale (quella selezionata per l'ascolto o la visualizzazione sulsystema stesso) fintantoché non si selezione un'altra sorgente. Vedere la sezione "Telekomando", di seguito, per i dettagli sulla funzionalità del telekomando.

Trasmissione da due RoomGroove

Se l'impianto non incorpora unsystema CS-700 (o se il systemacinematografico non fa parte dell'impianto multisalaenza fili),due RoomGroove possono trasmettere simultaneamente; per attivare estafunzialità e necessario assegnare a tutti i componenti dell'impiantonun codice (un numero compreso tra 5 e 9); in quello modo un secondoRoomGroove cui occupare il canale per la trasmissione ricerca filiassegnato in precedenza al CS-700 (per ulteriori informazioni vedere lasezione "Impostazione del codice del canale", di seguito).

Se si desidera trasmettereanche da un terzo RoomGroove e selezionare il canale dautilizzare per la nuova trasmissione,occorre prima selezionare il programma da terminare mantenendo premuto il pulsante "Listen" finché non si sente la sorgente corrispondente; quandi premere "Transmit":la nuova sorgente occupera il canale e interrompera la trasmissione dell'altra sorgente.Aquesto punto si dovra sentire la nuova sorgente in tutti i punti in cui veniva riprodotto l'audio della sorgente precedente;la nuova sorgente devese sere ricevuta da tutti gli appearecchi attivi.

Note: tutti gli appearecchi dell'impianto multisala alla fili devono essere impostati sullo stesso codice affinché le trasmissioni possano avere luogo.

Impostazione del codice del canale

L'apposita manopola sul pannello posteriore del RoomGroove permette di selezionare un codice per tutti i componenti KlipschCast allo scopo di evitare interferenza generata da impianti vicini. Il codice è un numero compreso tra 0 e 9 (l'impostazione predefinita è 0); tutti i componenti KlipschCast initialmente vengono impostati su 0 e permettono la trasmissione, su un canale, dell'audio generato da un systema cinematografico e la trasmissione su un secondo canale dell'audio generato da un RoomGroove. Il codice deve essere modificato solo per uno dei due motivi seguenti:

1) C' é interferenza a causa di un impianto vicino. In tal caso é sufficiente impostare un altre codice per tutti i componenti KlipschCast, in modo che possano comunicare solo con altri componenti che abbiano lo stesso codice. Si possono utilizzato i codici da 0 a 4 per la trasmissione dell'audio da unsystema cinematografico e da un RoomGroove, cioè i codici da 5 a 9 vanno riservati per la trasmissione da due RoomGroove separati, nella un systema cinematografico.
2) Si desidera trasmettere l'audio da due RoomGroove (non un sistema cinematografico) - In tal caso basta selezionare un nuovo codice compreso tra 5 e 9 per tutti i componenti KlipschCast, che quindi comunicheranno solo con altri componenti che abbiano lo stesso codice.

Una volta modificato il codice, è necessario scollegare e ricollegare il cordone di alimentazione alla presa di corrente affinché la modifica diventi effettiva e agli componente possa comunicare solo con altri componenti KlipschCast che abbiano lo stesso codice.

Note: tutti gli appearecchi dell'impiano multisala perché fili devono essere impostati sullo stesso codice affinché le trasmissioni possano essere luogo.

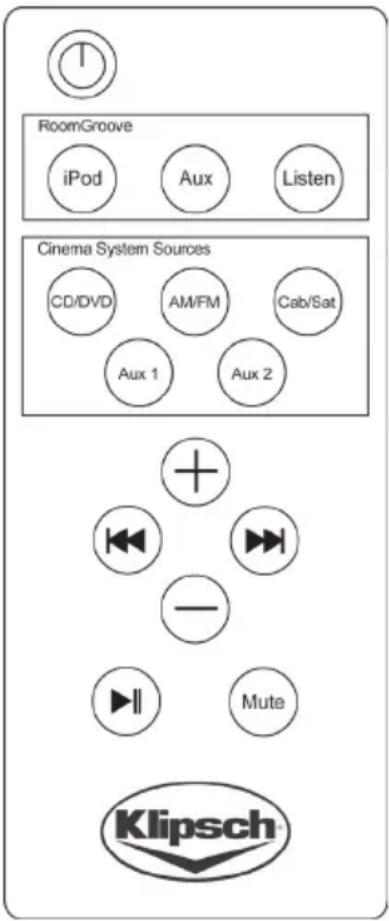

Telecomando

Il telecomando è utilizzabile con il RoomGroove e l'iPod nonché con altri dispositivi trasmittenti, come altri RoomGroove e sistemi cinematografici Klipsch, ad esempio il CS-700.

Note: il telecomando deve essere orientato verso il RoomGroove per funzionare correttamente.

Pulsanti

Accensione/ Premerlo per accendere il RoomGroove, premerlo di nuovo per portare il Spegnimento RoomGroove nella modalità "Standby".

RoomGroove

iPod Seleziona I'Pod inserto nella sede docking del RoomGroove locale.

Aux Selezione il dispositivo audio collegato al RoomGroove locale (perché possa essere sentito, il dispositivo deve essere in modalità di riproduzione).

Listen Selezione una volta l'altra le sorgenti disponibili, via locali chetramite un canale segenza fili.

Cinema System Sources (Sistemi cinematografici)

CD/DVD Accede all'unità CD/DVD delsystema cinematografico collegato alla rete KlipschCast.

AM/FM Accede al sintonizzatore AM/FM del sistema cinematografico collegato alla rete KlipschCast.

Cab/Sat Accede all'audio del dispositivo collegato all'ingresso Cab/Sat (cavo/ satellite) del systema cinematografico collegato alla rete KlipschCast. Il dispositivo deve trasmettre l'audio alsystema cinematografico perché possa essere sentito dal RoomGroove.

Aux 1 Accede all'audio del dispositivo collegato all'ingresso ausiliario Aux 1 delsystemacinematografico collegato alla rete KlipschCast. Il dispositivo deve trasmettere l'audio al systemacinematografico perché possa essere sentito dal RoomGroove.

Aux 2 Accede all'audio del dispositivo collegato all'ingresso ausiliario Aux 2 delsystemacinematografico collegato alla rete KlipschCast. Il dispositivo deve trasmettere l'audio alsystemacinematografico perché possa essere sentito dal RoomGroove.

Selezione dei brani (1 0 Questi pulsanti permiettono di comandare sorgenti diverse:

• Quando si comanda un iPod locale, premer « o» per passare al brano precedente o successivo; mantenendo premuto il pulsante si va indietro o avanti velocimento.
• Quando si comanda un iPod inserto nella sede docking di un altro RoomGroove, premere | << o >> |per passare al brano precedente o successivo.
• Quando si comanda la sorgente CD/DVD di un sistema cinematografico, premere | << o >> | per passare al brano/capitolo precedente o successivo.
• Quando si comanda la sorgente AM/FM di un sistema cinematografico, premere | ← o > per passare alla precedente o successiva stazione memorizzata (se non è stata memorizzata nessuna stazione, questi pulsanti non funzionano).
• Quando si comanda la sorgente Cab/Sat di un sistema cinematografico, premere | << o >> per passare al canale precedente o successivo.
• Questi pulsanti non sono funzionali quando si ascolta la sorgente Aux 1 o Aux 2 di un sistema cinematografico.

Riproduzione/Pausa Premerlo una volta per sospendere la riproduzione; premerlo di nuovo per riprenderla.

Volume

Premere + o-per augmentare o ridurre il volume del RoomGroove (solo il RoomGroove locale).

Mute

Silenzia il RoomGroove locale (riduce a zero il livello dell'audio).

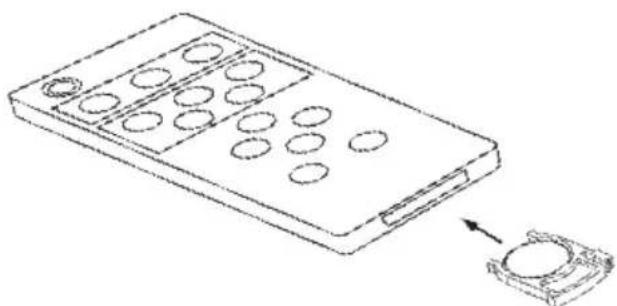

Sostituzione della batteria del telecomando

La batteria deve essere sostituita quando il telecommando cessa di funzionare o le sue prestazioni si riducono in modo notevole. Per sostituire la batteria, rimuoverla dopo averne tirato in fuori la linguetta dell'alloggiamento (come illustrato quello); come ricambio usare solo una batteria al litio CR2025 da 3 volt.

Note: l'illuminazione e altri condizioni della stanza posso ridurre le prestazioni del telecomando.

Sistema di riposizione del cavo e fissaggio dell'alimentatore

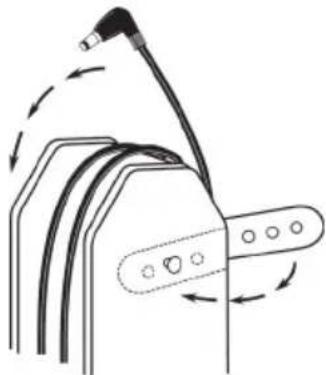

L'alimentatore del RoomGroove è dotato di un sistema integrato di riposizione del cavo: il fatto inccesso di cavo più essere avvolto intorno all'alimentatore e fissato con fascette di gomma, come illustrato.

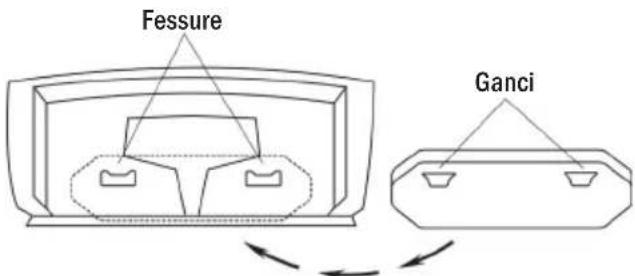

L'alimentatore più essere comodamente fissato al RoomGroove mediante i ganci presenti sulla parte laterale dell'alimentatore, che vanno inserti nelle fissure presenti sulla parte posteriore del RoomGroove, come illustrato.

Staffa per fissaggio a parete (optional)

Il RoomGroove può essere fissato a una partice mediante un'apposita staffa disponibile (a richiesta) presso Klipsch; per ulteriori informazioni visitare il site www.Klipsch.com o chiamare (solo negli Stati Uniti e il Canada) il numero 1.800.KLIPSCH (554.7724).

Garanzia applicabile fuori degli Usa e del Canada

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.

Dichiarazione relativa alla normativa FCC (Federal Communication Commission)

Questo dispositivo risponde ai requisiti della sezione "Part 15" della normativa FCC, l'ente americano per le telecomunicazioni. Il funzionamento è soggetto alle seguenti due condizioni: (1) quello dispositivo non deve causare interferenza distruttiva, e (2) quello dispositivo deve accettare eventuali interferenze ricevute, incluseQL che potrebbero causare un funzionamento indesiderato.

In base alle prove a cui è stato sottomosto, si è determinato che questo dispositivo soddisfa i limiti stabiliti per i dispositivi digitali di Classe B, in conformità alla Part 15 della normativa FCC. Questi limiti sonoConcepti per assicurare protezione ragionevole contro interferenze difruttive in impianti residenziali. Questo dispositivo genera,utilizza e irradia energia a radiofrequenza e se non viene installato e adoperato segundo scruplosamente le istruzioni,puo causare interferenza difruttiva nelle radiocomunicazioni; tuttavia non è possibile dare alcuna garanzia che in un particolare impianto non si verificcherà interferenza.

In conformità alla normativa FCC, eventuali modifiche non appraise espressamente da Klipsch potrebbero annullare l'autorizzatozza concessa all'utente per l'uso di quello apparecchio.

Questo dispositivo genera e utilizza energia a radiofrequenza e se non viene installato e adoperato correttamente, cui causare interferenza nella riscione dei segnali radio e teilevisivi.

Se questo dispositivo causasse interferenza nella riscizione dei segnali radio e teilevisi (determinabile scollegando il dispositivo stesso), provare a eliminare l'interferenza adottando una o più delle seguenti misure:

• riorientare l'antenna ricevente (ossia l'antenna della radio o televisione che subisce l'interferenza);
• allontanare il disposativo dall'apparecchio che subisce l'interferenza;
• collegare il disposativo a un'altra presa di corrente, in modo che il disposativo e l'apparecchio che subisce l'interferenza siano inserti in circuiti derivati differenti.

Sequeste misure non eliminano l'interferenza, consultare il rivenditore o un techniciano radiotelevisivo qualificato.

Inoltre la FCC ha preparato un utile opuscolo, "How To Identify and Resolve Radio TV Interference Problems", che pudo essere ordinato presso l'U.S. Government Printing Office, Washington, DC 20402, indicando il codice 004-000-00345-4.

Questo prodotto risponde ai requisiti "DHHS Rules 21 CFR Subchapter J" applicabili alla data di fabbricazione.

Questo dispositivo digitale di Classe B è conforme alla normativa canadese ICES-003.

Dichiarazione di conformità alla normativa FCC (Federal Communication Commission)

Nome del produttore: Klipsch Audio Technologies
Nome del prodotto: Sistema di diffusori audio Modello:

RoomGroove

Fabbricante: Klipsch Audio Technologies

Indirizzo: 3502 Woodview Trace

Indianapolis, IN 46268 USA

Telefono: 001 317-860-8100

Data: 15 gennaio 2006

In base alle prove a cui è stato sottomosto, si è determinato che questo dispositivo risponde ai requisiti della sezione "Part 15" della normativa FCC, l'ente americano per le telecomunicazioni. Il funzionamento è soggetti alle seguenti due condizioni: (1) quello dispositivo non deve causare interferenza distruttiva, e (2) quello dispositivo deve accettare eventuali interferenze ricevute, incluseQLI che potrebbero causare un funzionamento indesiderato.
