MANUALE UTENTE DTFT 301 DUAL

Il pulsanti sul telecomando 59

TFTTV 60

Installazione a parete del televisore TFT 62

Preparazione 64

Caratteristica 64

Caratteristica pannello 64

Precauzioni di sicurezza 64

Prima di accendere il TV 66

Collegamento alla presa di corrente. 66

Collegamento dell'antenna 66

Come collegare altri appearecchi 66

Come insere le batterie nel telecomando 66

Accensione e spegnimento del TV .... 66

Per accendere il tevisore: 66

Per spagnere il tevisore: 66

Uso del televisore 67

Sistema automatico di programmazione iniziale (APS) 67

Utilizzo dei pulsanti del teilevisore .... 67

Uso con il telecomando 68

Menu layout 68

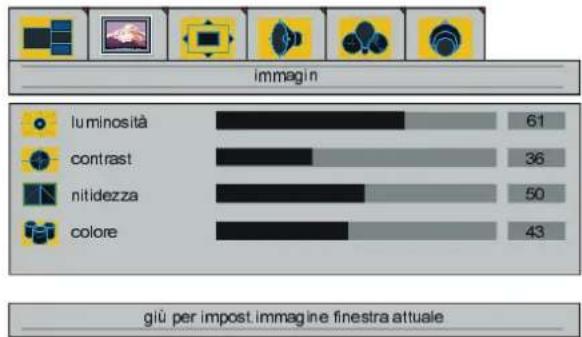

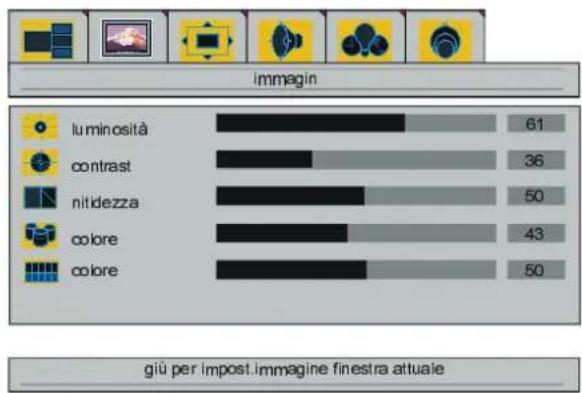

Menu imagine 69

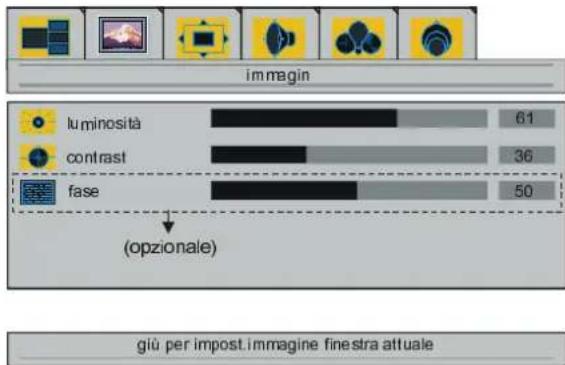

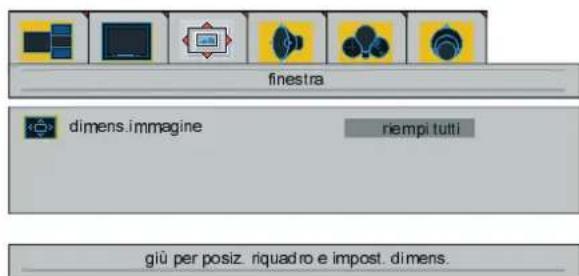

Quando sicollegealtelevisore una sorgente VGA o DVI. 70

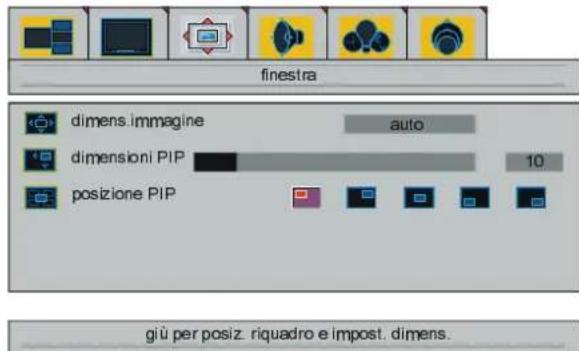

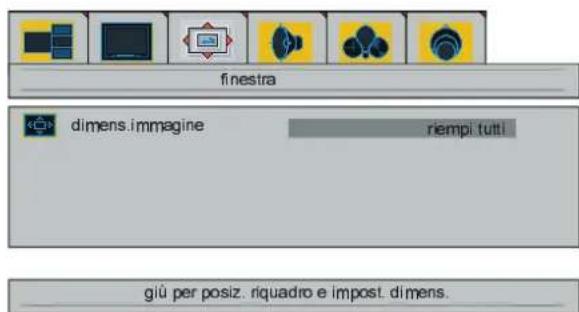

Menu finestra 70

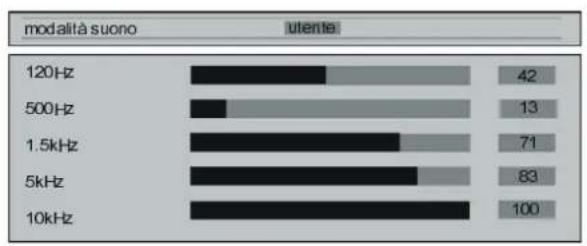

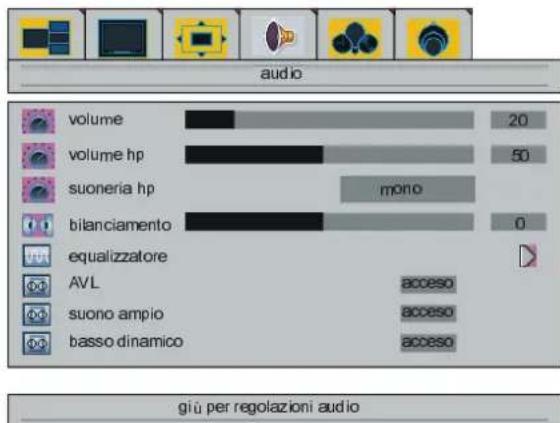

Menu audio 71

volume 71

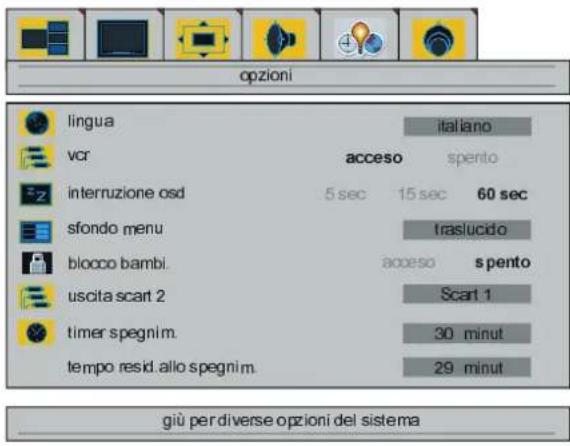

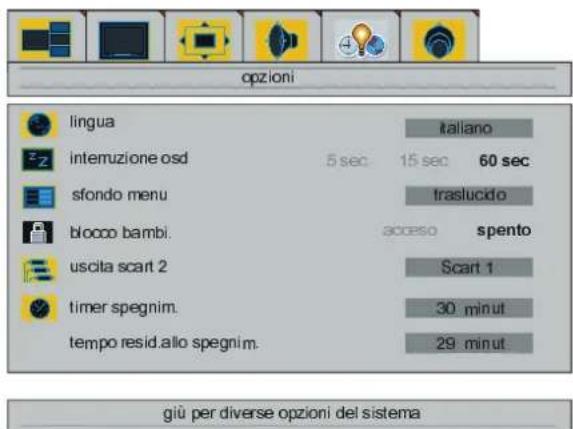

Menu opzioni 72

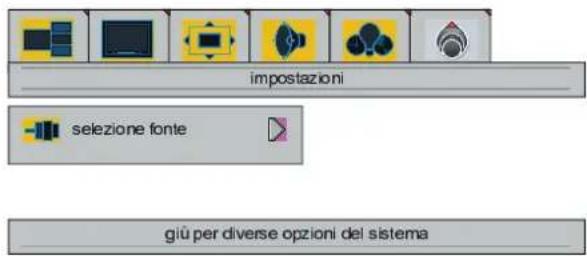

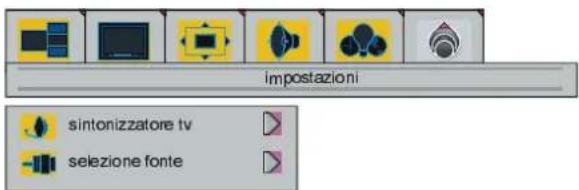

Menu impostazioni 73

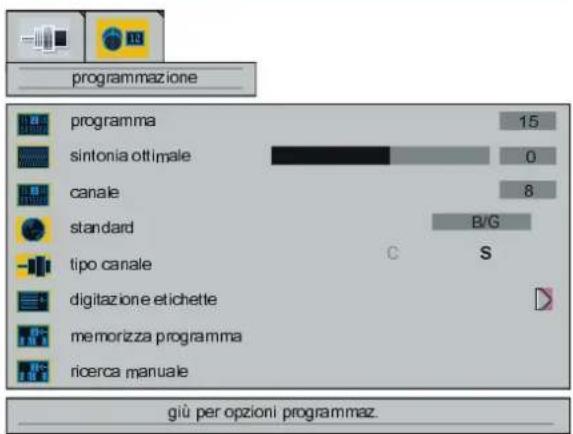

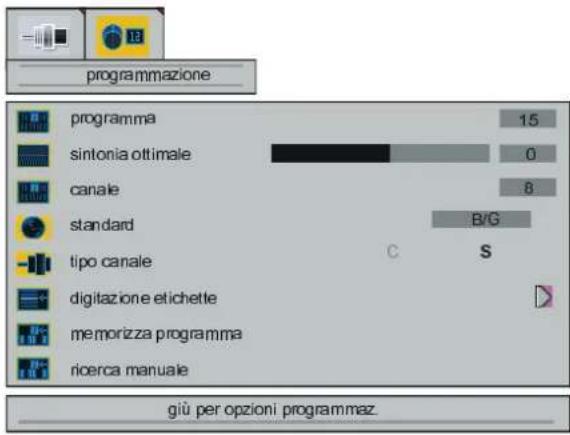

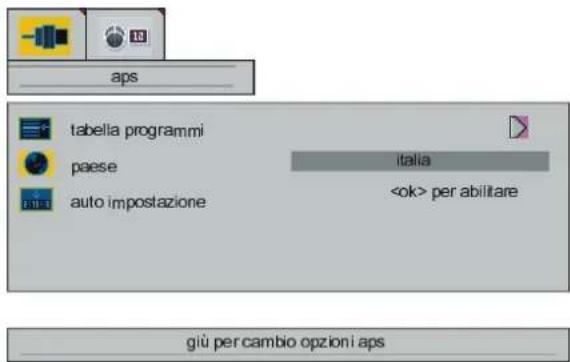

Menu aps (menu sistema di programmazione automatica) 74

Altre funzioni 77

Stato del tevisore 77

Programma precedente 77

Commutazione finesta attiva 77

Cambio rapidodi unprogramma (funzione SWAP) 78

Fermo imagine 78

Indicatore dell'audio 78

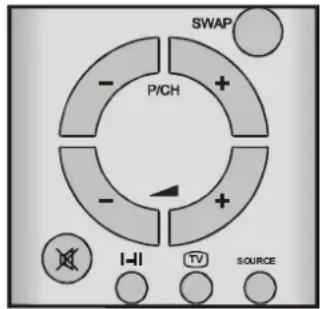

Indicatore di azzeramento dell'audio (mute) 78

Modalita AV 78

Teletext 79

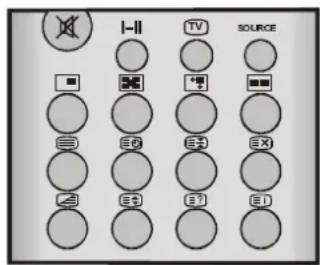

Come usare il televideo 79

Come selezionare una pagina del Televideo 79

Come selezionare la pagina Indice.. 79

Come selezionare il teilevideo e contemporaneamente vedere un programma 79

Come selezionare le dimensioni doppie del carattere del testo 79

Per evidenziarile informazioni "occultate" 80

Per fermare ilchio di pagina automatico 80

Per selezionare una pagina di sottoindice 80

Schermata sdoppiata 80

Per uscire dal televideo 80

Per visualizzare l'ora 80

Fasttext 80

Per fasttext 81

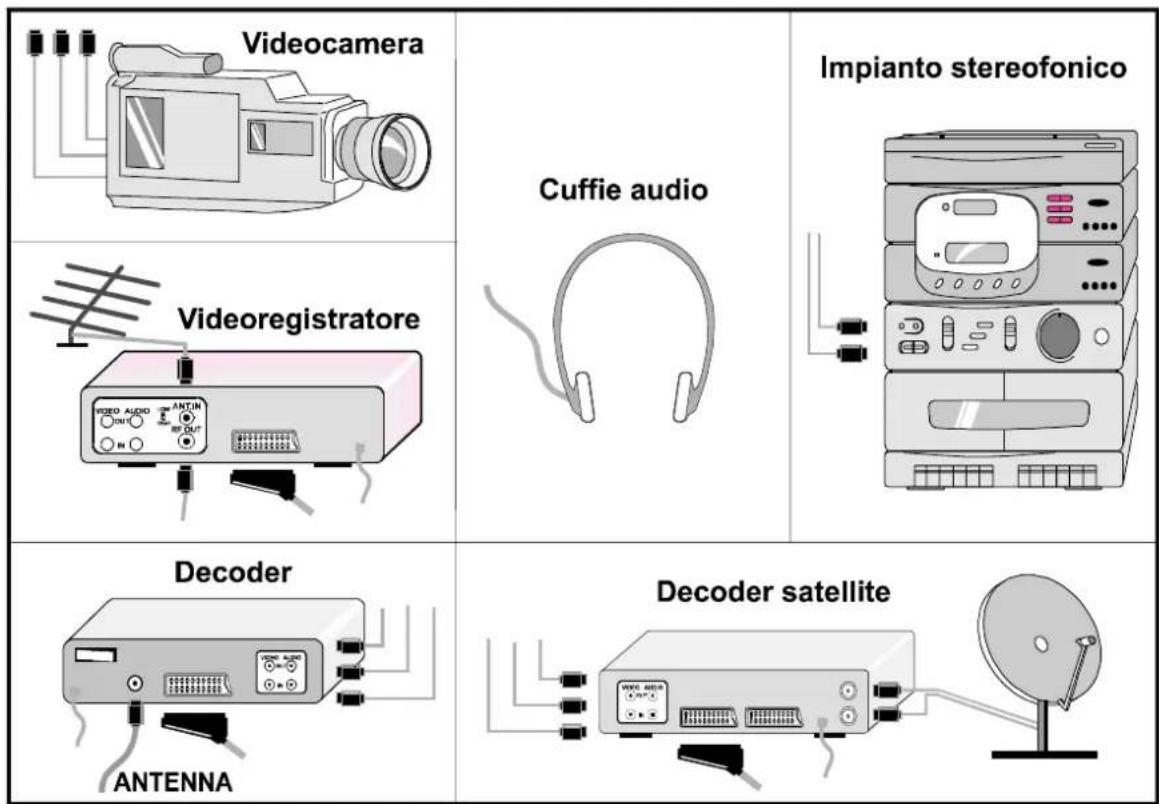

Collegamento di periferiche esterne .. 81

Con presa Euro 81

Attraverso l'ingresso dell'antenna .... 81

Decoder 81

Televisore videoregistratore 81

Riproduzione NTSC 81

Funzione di registrazione 81

Cercare e memorizzare il segnale di Test del videoregistratore 81

Per il collegamento a un ingresso S-VHS 82

Collegare il decoder al videoregistratore 82

Collegare le cuffie 82

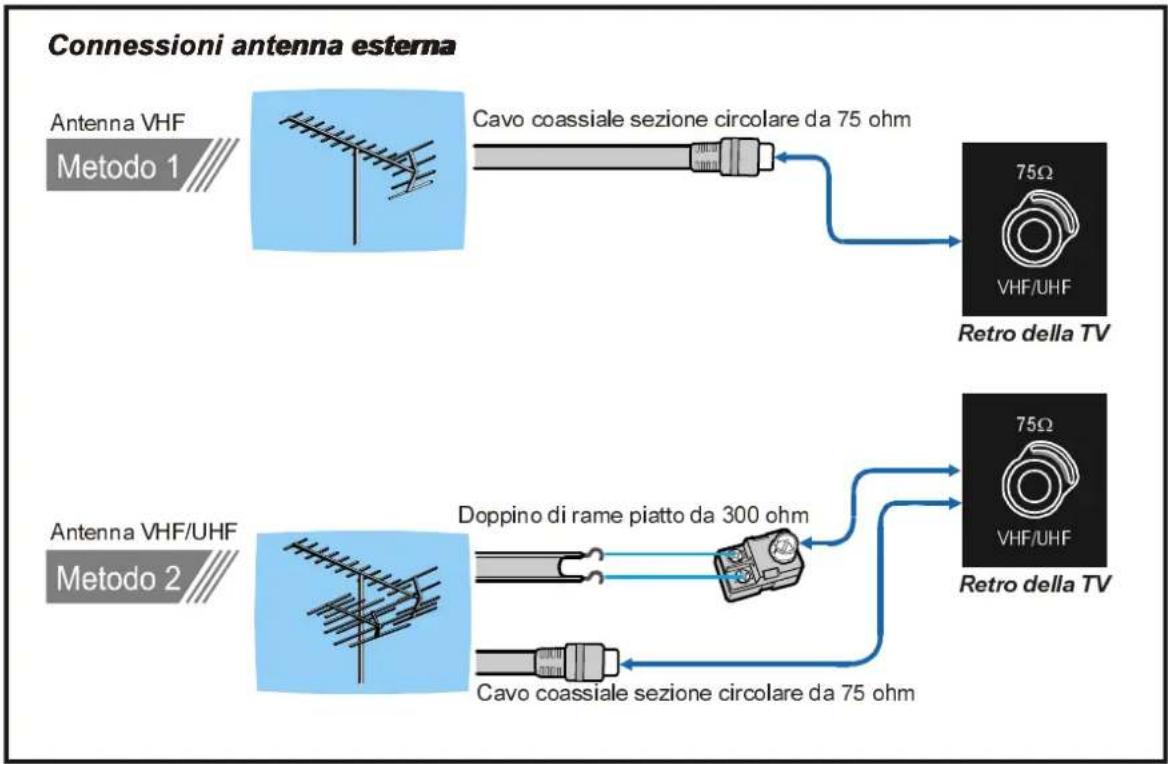

Connessioni dell'antenna 83

Consigli 84

Specifiche tecniche 85

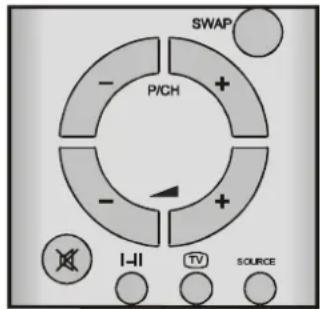

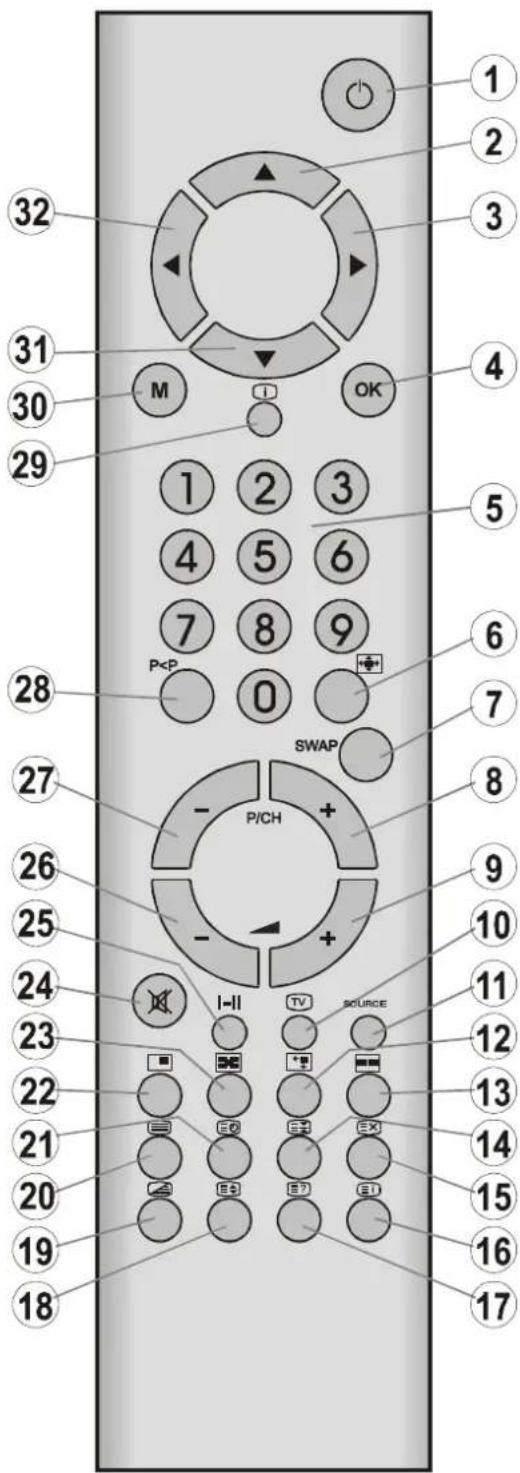

Il pulsanti sul telecomando

1 Stand By
2 Cursore su
3 Cursore verso destra
OK = Okay / fermo imagine
5 0 - 9 = Sezione diretta programmata
6 Dimensioni dell'immagine
SWAP = Cambio rapido programma / sorgente
8 P/CH + = Programma +
9 Volume su
10 Menu TV / esci
11 SOURCE = Selezione sorgente
12 Dimensioni imagine nell'immagine (PIP) / GIALLO
13 Suddividi visualizzazione sullo schermo / BLU
14 Blocca pagina
15 Aggiorna
16 Page dell'indice
17 Rivela informazioni "occultate"
18 ngrandisci
19 Mix / zoom
20 Teletext
21 Ora / sottoindice
22 Imagine nell'immagine (PIP) / ROSSO
23 Posizione immagine nell'immagine (PIP) /VERDE
24 interruzione temporanea dell'audio (Mute)
25 I-II = Mono/Stereo - transmissione bilingue A-B
26 - riduzione volume
27 - P/CH = Programma -
28 P=Programma precedente
29 nfo (Tabella programma)
30 M=Menu
31 Cursore giu
32 Cursore versus sinistra

TFTTV

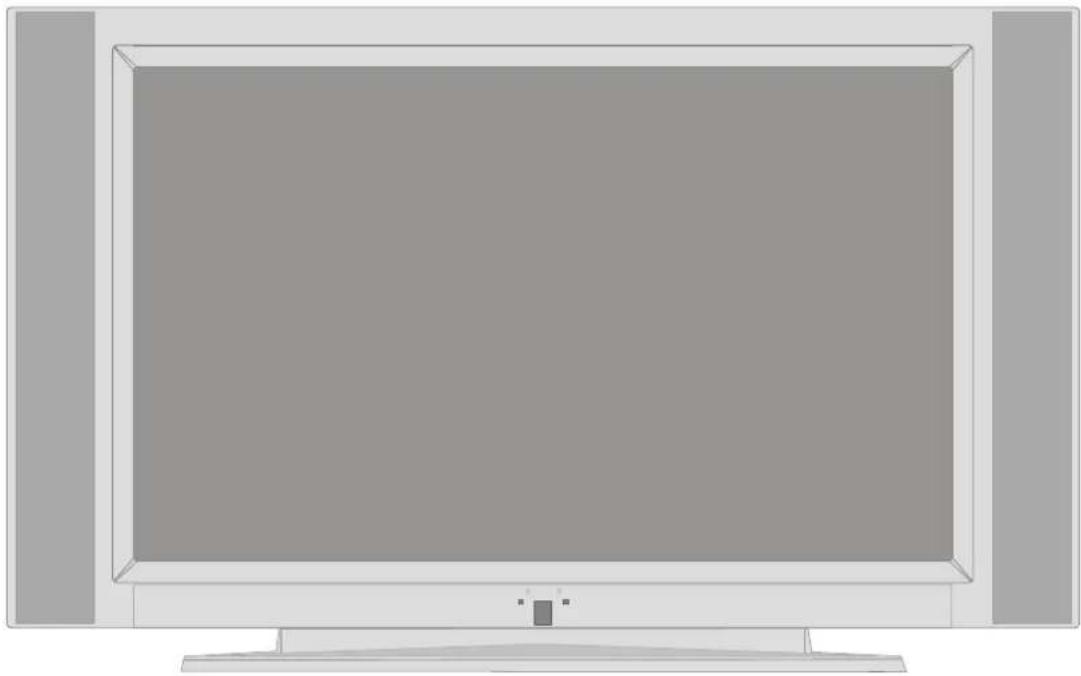

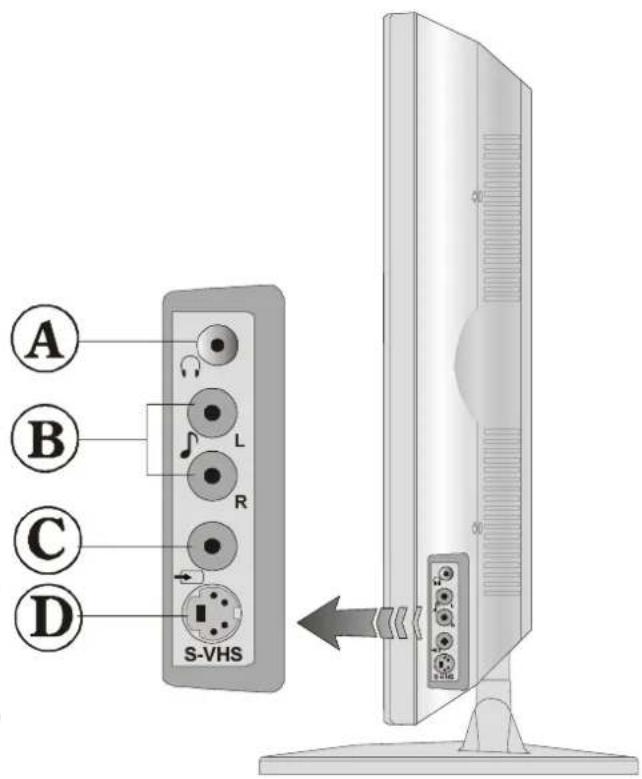

VISTA ANTERIORE

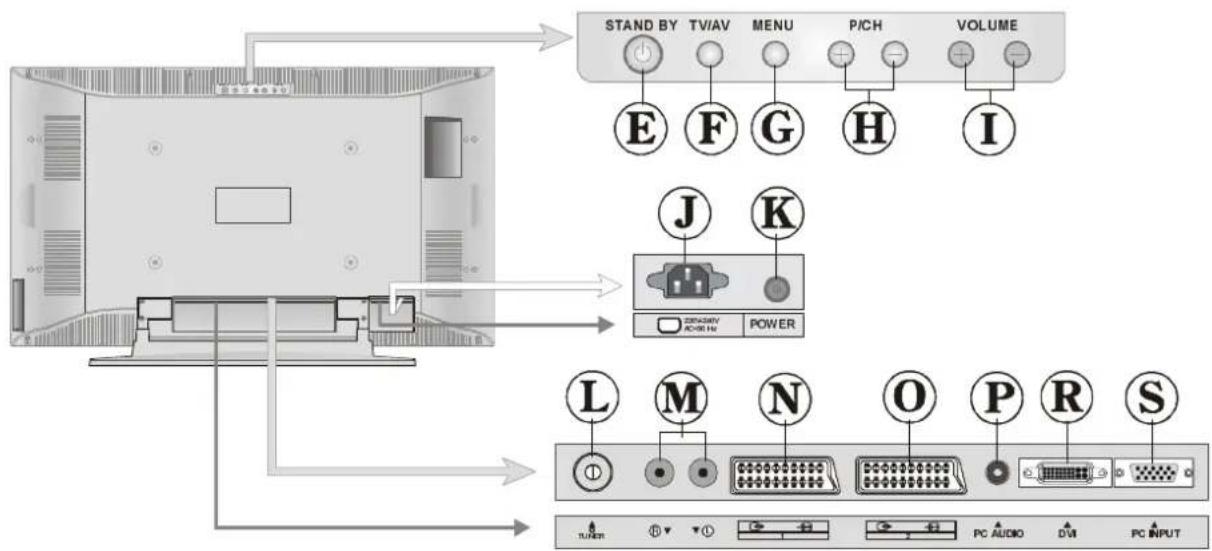

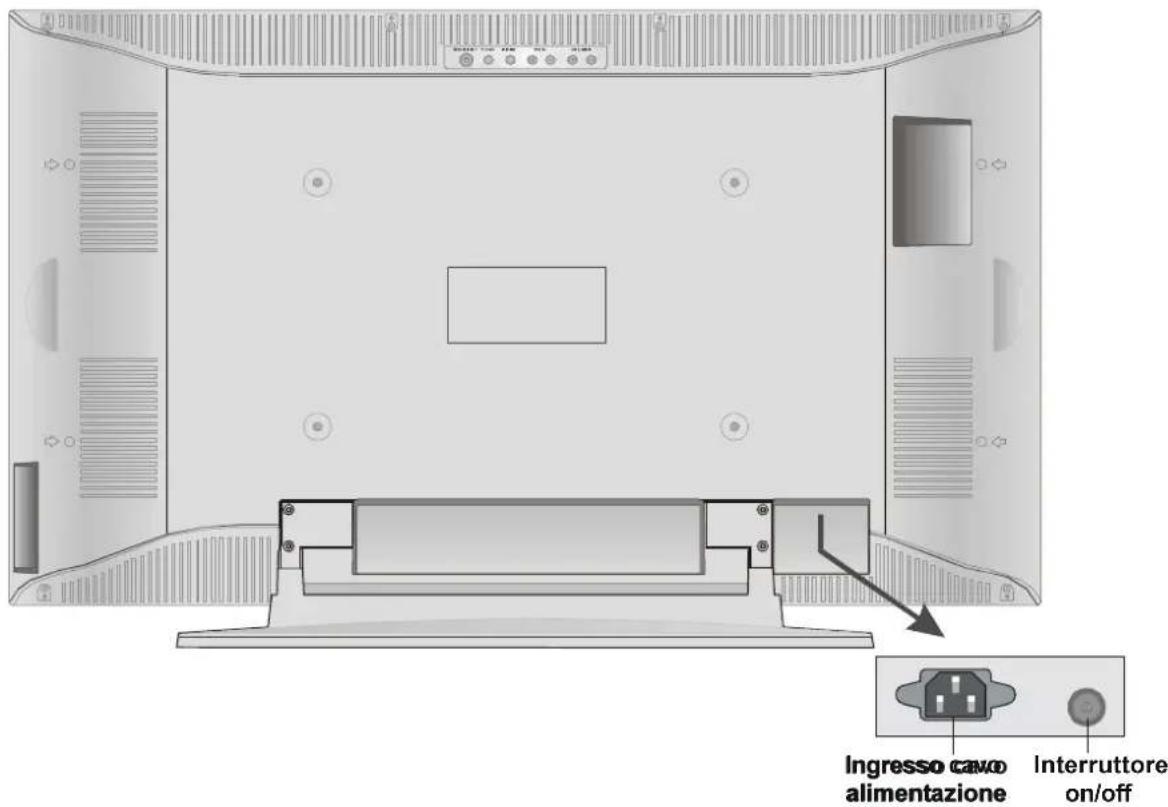

VISTA POSTERIORE

Cuffie
B Ingresso audio (sinistra, destra)
Ingresso video
Ingrasso S-VHS
E Tasto STAND BY
F Tasto TV/AV
Tasti MENU
Tasti Programma+,Programma-
Tasti Volume +, Volume -
Ingresso cavo alimentazione
Interrupttore on/off
1 Antenna
Uscita linea audio sinistra (L), destra (R)
Scart1
Scart2
Ingrasso audio (per sorgente VGA e DVI)
R Ingrasso DVI
(5) Ingresso VGA

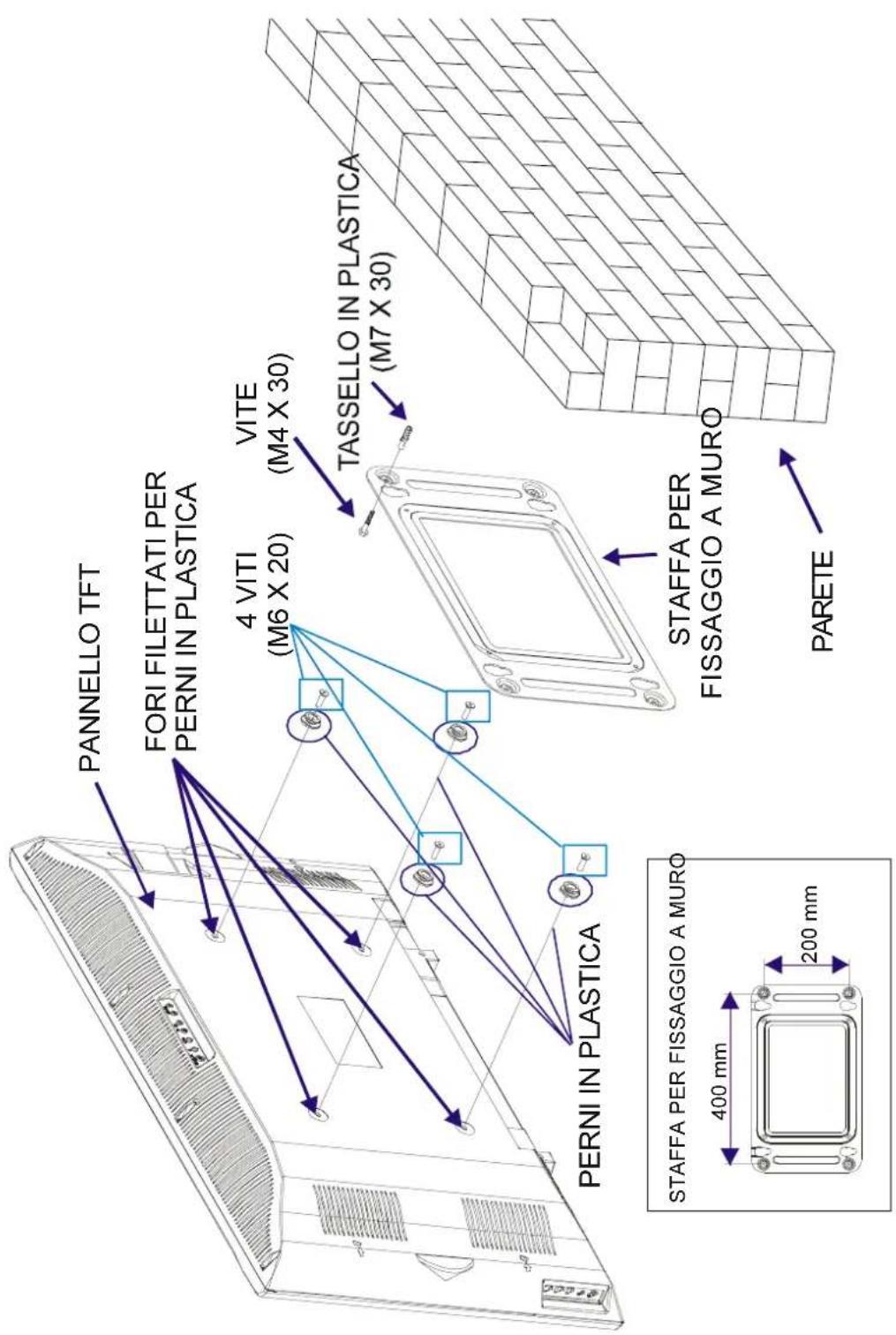

Installazione a parete del teileisore TFT

1- Per installare a parete il teileisore TFT, occorre per prima casa rimuovere la base. (Figura 1). Svitare le 4 viti (M4× 6) che collegano la base al pannello TFT e rimuovere la base dal pannello TFT stesso.
2- Posizione are i 4 perri in plastica in corrispondenza dei fori circolari filettati posti sul retro del pannello TFT e avvitarli al paneILO TFT con 4 viti (6× 20)
3- Installare sulla parete la staffa per fissaggio a muro, come migliorato nella figura 2, utilizzando 4 tasselli (M7 x 30) e 4 viti (M4 x 30).

Decidere il punto della parete nel quale posizionare il pannello TFT. Allineare e segnare con una matita i 4 punti di montaggio sulla staffa a muro. Eseguire dei fori pilota per i tasselli in plastica, poi fissare la staffa a muro con 4 viti (M4 x 30).

4- Sollevare il pannello TFT e appenderlo al muro, in corrispondenza dei fori presenti sulla staffa, tramite le 4 viti apposite poste sul retro del pannello TFT.

FIGURA 1

FIGURA 2

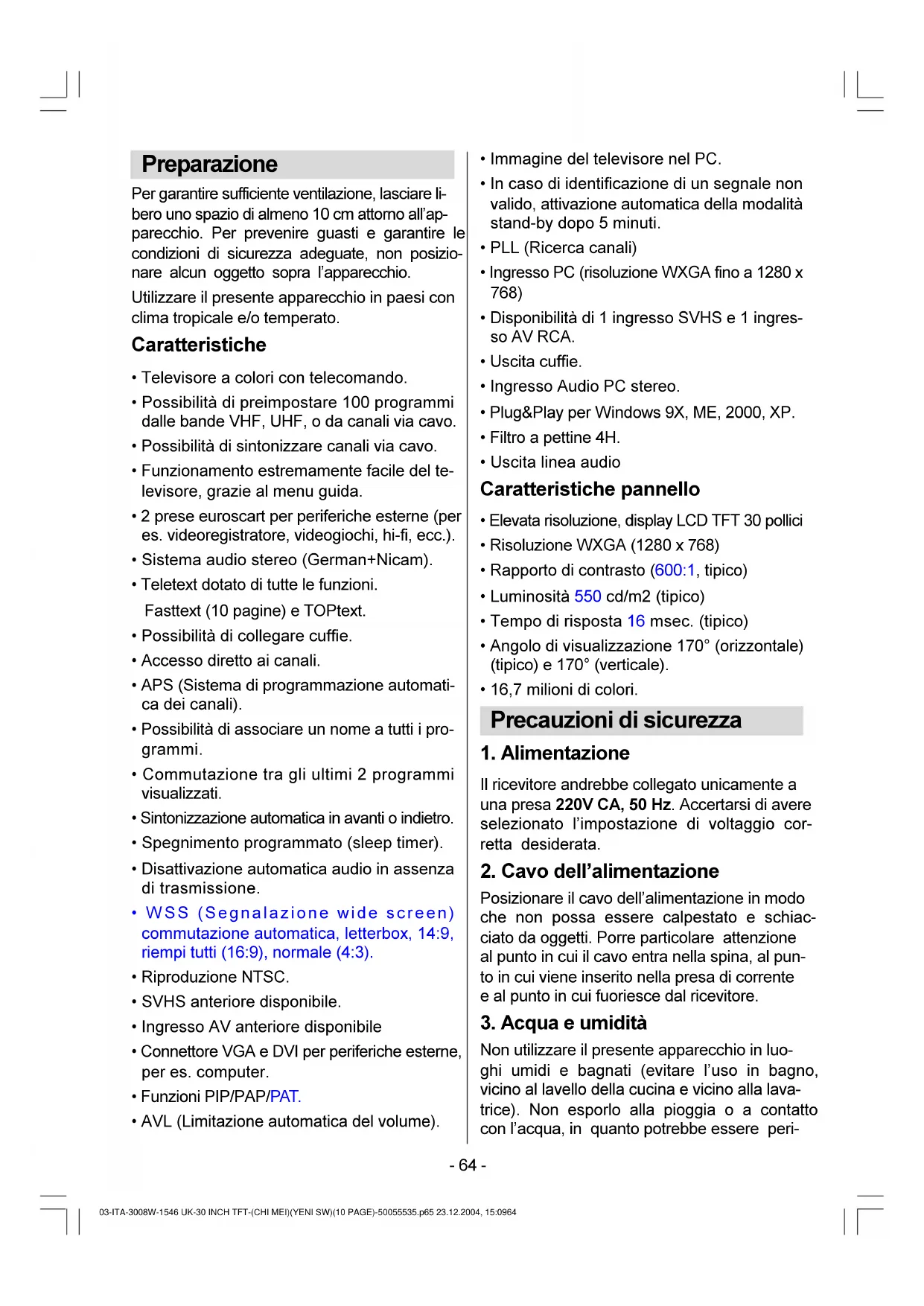

Preparazione

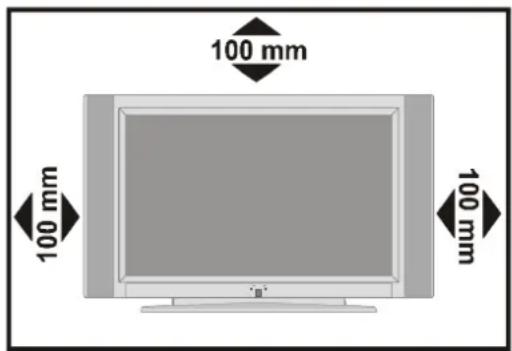

Per garantire sufficiente ventilazione, lasciare libero uno spazio di almeno 10 cm attomo all'apparecchio. Per prevenir guasti e garantire le condizioni di sicurezza adeguate, non posizionare alcun oggetto sopra l'apparecchio.

Utilizzato il presente apparecchio in paesi con clima tropicale e/o temperato.

Caratteristica

• Televisore a colori con telecomando.
• Possibilità di preimpostare 100 programmi dalle bande VHF, UHF, o da canali via cavo.
• Possibilità di sintonizzato canali via cavo.
• Funzionamento extremamente fácil del teilevisore, grazie al menu guida.
• 2 prese euroscart per periferiche esterne (per es. videoregistratore, videogiochi, hi-fi, ecc.).
• Sistema audio stereo (German+Nicam).
• Teletext dotato di tutte le funzioni. Fasttext (10 page) e TOPtext.
• Possibilità di collegare cuffie.
• Accesso diretto ai canali.
• APS (Sistema di programmazione automatica dei canali).
• Possibilità di associare un nome a tutti i programmi.
• Commutazione tra gli ultimi 2 programmi visualizzati.
• Sintonizzazione automatica in avanti o indietro.
• Spegnimento programmato (sleep timer).
• Disattivazione automatica audio in assenza di trasmissione.
  WSS (Segnalazione wide screen) commutazione automatica, letterbox, 14:9, riempi tutti (16:9), normale (4:3).
  Riproduzione NTSC.
• SVHS anteriore disponibile.
• Ingresso AV anteriore disponibile
• Connettore VGA e DVI per periferiche esterne, per es. computer.
• Funzioni PIP/PAP/PAT.

• AVL (Limitazione automatica del volume).

• Imagine del teilevisore nel PC.

• In caso di identificazione di un segnale non valido, attivazione automatica della modalità stand-by除外 5 minuti.
• PLL (Ricerca canali)
• Ingresso PC (risoluzione WXGA fino a 1280 x 768)
• Disponibilità di 1 ingresso SVHS e 1 ingressso AV RCA.
• Uscita cuffie.
• Ingresso Audio PC stereo.
  Plug&Play per Windows 9X, ME, 2000, XP.
• Filtrato a pettine 4H.
• Uscita linea audio

Caratteristica pannello

Elevata risoluzione, display LCD TFT 30 pollici
Risoluzione WXGA (1280 x 768)
Rapporto di contrasto (600:1, tipico)
Luminosita 550 cd/m2 (tipico)
- Tempo di risposta 16 msec. (tipico)
Angolo di visualizzazione 170^ (orizzontale) (tipico) e 170^ (vertical).
16,7 millioni di colori.

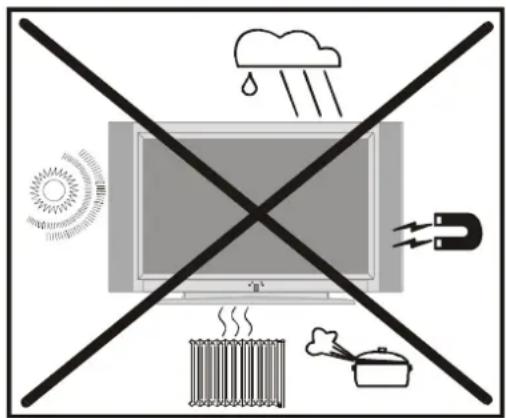

Precauzioni di sicurezza

1. Alimentazione

Il ricevitore andrebbe collegato unicamente a una presa 220V CA, 50Hz . Accertarsi di averere selezionato l'impostazione di voltaggio corretta desiderata.

2. Cavo dell'alimentazione

Posizione are il cavo dell'alimentazione in modo che non possa essere calpestato e schiacciato da oggetti. Porre particolare attenzione al punto in cui il cavo entra nella spina, al punto in cui viene inserito nella presa di corrente e al punto in cui fuoriesce dal ricevitore.

3. Acqua e umidità

Non utilizzato il presente apparecchio in luoghi umidi e bagnati (evitare l'uso in bagno, vicino al lavello della cucina e vicino alla lavatrice). Non esporlo alla pioggia o a contatto con l'acqua, in quanto potrebbe essere peri

coloso. Non appoggiarvi sopra oggetti conte- nente liquidi. Proteggere da spruzzi e gocce.

4. Pulizia

Prima di procedere con la pulizia dell'apparecchio, togliere il ricevitore alla presa di corrente. Non usare prodotti per pulizia liquidi o aerosol. Usare un panno morbido e asciutto.

5. Ventilazione

Le fessure e le aperture poste sul ricevitore servono per una corretta ventilazione e per assicurare un corretto funzionamento dell'apparecchio. Per impedire il surriscaldamento, non ostruire né coprir mai tali aperture.

6. Fulmini

In caso di temporali e fulmini o in caso di assenze prolongate per vacanze, è opportuno sconnettere il cavo dell'alimentazione alla presa di corrente a muro.

7. Parti di ricambio

In caso di necessità di parti di ricambio, assicurarsi che il technician dell'assistenza abbiautilizzato componenti specificati dal costrutto o dotati delle stesse caratteristiche tecniche degli originali. L'utilizzo di pezzi di ricambionon autorizzati cui po causare incendi, scosse elettriche o altri pericoli.

8. Assistenza

Per tutte le questioni di assistenza tecnica, contattare personale qualificato. Non rimuovere il coperchio posteriori, in quanto si pottrebbero generare scosse elettriche.

9. Fiamme libere

Non appoggiare sull'apparecchio alcuna fonte di emissione di fiamme libere.

Attenzione: Quando il dispositorio non viene utilizzato per un lungo periodo di tempo, deve essere scollegato dall'alimentazione elettrica.

Istruzioni per lo smaltimento:

Gli elementi dell'imballaggio sono riciclabili e dovrebbero essere smaltiti di seguenza. IMateriali da imballaggio, quali i sacchetti di plastica, devono essere tenuti lontani dai bambini.

• Le pile, comprese quale esenti da metallo pesante, non dovrebbero essere smaltite con i rifiuti domestici. Predisporre lo smaltimento delle pile usate in modo rispetto dell'ambiente. Informarsi della normativa applicata nella zona.
• La lampada fluorescente catodica a freddo nel PANNELLO LCD contiene una piccola quantità di mercury, si consiglia di atteneri alla locale normativa per lo smaltimento.

"Il pannello a cristalli liquidi (LCD) è un prodotto di elevata technologia composto da circa un milione di pixel, in grado di riproduire i più piccoli dettagli d'imagine. Occasionalmente possono apparire sullo schermo alcuni pixel non attivi sotto forma di un minuscolo puntino fisso di colore blu, verde o rosso, tuttavia ciò non pregiudica il buon funzionamento del prodotto."

"NON LASCIARE IL TELEVISORE IN STANDBY O ACCESO QUANDO NON SI è IN CASA"

Prima di accendere il TV

Collegamento alla presa di corrente

IMPORTANTE: il tevisore è stato progettato per funzionare a 220 V CA, 50 Hz.

• Dopo avee disimballato l'apparecchio, lasciare che si adatti alla temperatura dell'ambiente prima di collegarlo alla presa elettrica.

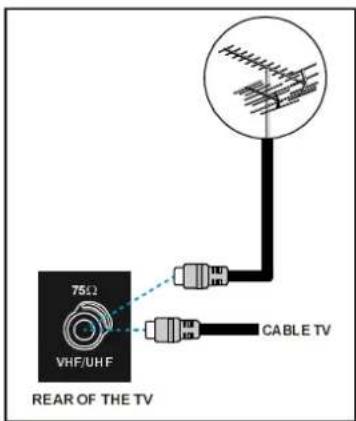

Collegamento dell'antenna

Inserire lo spinotto dell'antenna o lo spinotto del teilevisore via cavo nella presa per l'ingresso dell'antenna posta sul retro del teilevisore e collegare a questa presaanche lo spinottoippo sulle periferiche (VCR, DVB, ecc.) che esce alla presa di uscita del teilevisore.

Come collegare altri apparecchi

IMPORTANTE: Prima di collegare qualsiaperiferica esterna, spegnere il teilevisore.

Le prese per i collegamenti esterni sono posti sul retro e sul lato del teilevisore (opzionali). Per collegare altre periferiche tramite presa scart, si faccia riferimento ai manuali delle relative periferiche.

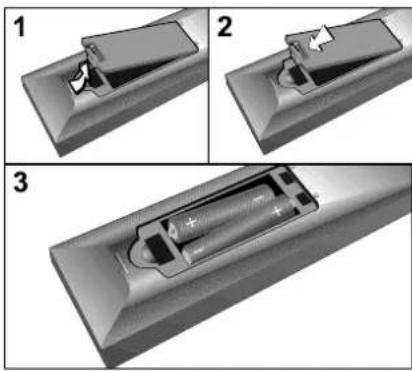

Come insere le batterie nel telecomando

• Inserire le batterie nella direzione giusta, come molto fatto.
• Togliere il coperchio delle batterie posto sul retro del telecomando, sollevando delicatamente verso l'alto.
• Inserire due batterie tipo AAA (R03) o batterie di tipo analogo.

Ripositionare il coperchio.

NOTA:

Togliere le batterie dal telecomando se si preve de non utilizzato per lungo tempo, in quanto la fuoruscita di fluido potrebbe provocare danni.

Accensione e spegnimento del TV

Per accendere il tevisore:

Vi sono due modi per accendere il tevisore:

1 - Collegare il cavo dell'alimentazione. Premere il tasto di accensione/spegnimento (on/off)ippo sul retro del teilevisore. Il teilevisore si posizionera automaticamente in modalità di stand by e si accenderà il led rossoippo sulla parte anteriore del teilevisore.
2 - Per accendere il TV quando si trova in modalità di stand by:

premere un tasto numero del telecomando, in modo da selezionare il numero di un programma,
oppure

premere il tasto ,"-P/CH" o "P/CH+" sul televisore, o il tasto "-P/CH" o "P/CH+" sul telecomando. Cosi facendo comparirà sul tevisore l'ultimo canale selezionato. Il tevisore si accenderà e la spia da rossa diventerà verde.

Per spagnere il tevisore:

• Premere il tasto di "stand by" sul telecomando, in modo da far tornare il tevisore in modalità di stand by. La spia da verde diverrà rossa.

In alternative,

premere il pulsante " 0 posto sul tevisore. Il tevisore si spegnerà e il led da VERDE diverrà ROSSO.

Per spagnere completeness il tevisore,
premere il pulsante On/off,

oppure

scollegare il cavo dell'alimentazione alla presa di rete.

Uso del tevisore

Si più azionare il teilevisore sia con il telecomando, sia con i tasti posti sull'apparecchio.

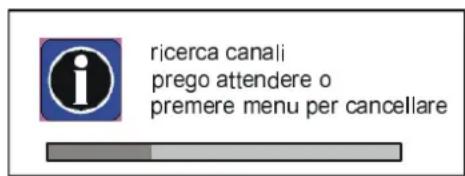

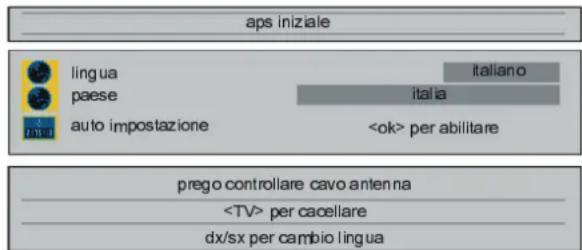

Sistema automatico di programmazione iniziale (APS)

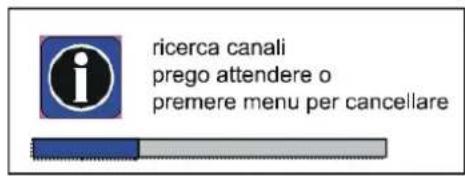

Accendendo il tevisore per la prima volta, comparirà il menu che segue. Ilsystema automatico di programmazione (APS) ricerca ed elenca tutti i canali e li salva automaticamente sul tevisore, in base al tipo di systema di trasmissione di programmi dell'area di INSTALLazione del tevisore.

Per annullare la procesedura dlppogamma zione automatica prima che imizi, preemeeiltasto "TV". Per prima casa selezionare la lingua e il paese con i tasti 一 ^ 一 / e / . In questo modo si influirà sulla procedura di ordinamento nella programmazione automatica. Per dare inizio alla programmazione automatica, selezionare auto impostazione con i tasti / e premere poi " " oOK'.

Terminata la procedura di programmazione automatica (APS), apparirà sullo schermo un elenco dei programmi con un numero e un nome assegnati a ciassuncaaae.

Per cancellare la posizione occupata nell'elem- co e/o i nomi dei canali, bastera modificarli all'interno del settomenu aps nel menu Impostazioni. (si veda pagina 74, per la spie-gazione della tabella dei canali).

Utilizzo dei pulsanti del teilevisore

E' possibile effettuare l'impostazione del volume e la selezione dei programmi utilizzando i tasti sul pannello di controllo nella parte alta del teilevisore.

Regolazione del volume

• Premere il tasto "VOLUME -" per diminuire il volume o il tasto "VOLUME +" per aumento il volume. Il livello del volume comparirà al centro, nella parte in basso dello schermo.

Selezione dei programmi

Per selezionare il programma successivo, premere il tasting "P / C H + " , per selezionare il programma precedente, premere il tasting "P/CH-.

I tasti "P/CH+ / P/CH-" e "VOLUME + / VOLU-ME -" sul teilevisore servomo come pulsantidi navigazione all'interno del menu.

Accesso al Menu

Per accedere al menu, premere il tasting "MENU" sul pannello di lavoro posto sulla parte superiore del teilevisore.

Per navigare all'interno del menu, premere i tasti "P/CH+/P/CH-"e "VOLUME+/VOLUME -" sul pannello di dato posto sulla parte superiore del teilevisore.

Modalità AV

Per impostare il tevisore sulla modalità AV, premere il tasto "TV/AV" sul pannello di commandoippo sulla parte superiore del tevisore (si veda Modalità AV, a pagina 78).

Uso con il telecomando

Il telecomando del teilevisore è progettato per controllare tutte le funzioni del modello di teilevisore scelto. Le funzioni saranno descripte in base alsystema a menu del teilevisore.

Le funzioni delsystema a menu sono descritte nella sezione Sistema a menu.

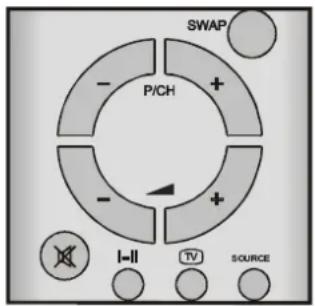

Regolazione del volume

Premere il tasting 一 + per augmentare il volume.

Premere il tasto " - 4" per diminuire il volume.

Il livello del volume comparirà al centro, nella parte in basso dello schermo.

Selezione del programma (Programma precedente o successivo)

• Premere "-P/CH" per selezionare il programma precedente.
• Premere "P/CH+ per selezionare il programma successivo.

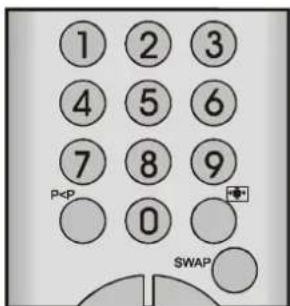

Selezione del programma (accessodiretto):

Per selezionare programmi tra 0 e 9, usare i tasti numerici posti sul telecomando.

Il televisore visualizzera dopo pochi istanti il programma selezionato.
- Per selezionare un numero di programma a due cifre, insere la seconda cifra dopo ave-re digitato la prima, entro 2 secondi.

Sistema a menu

Il tevisore è stato progettato con un menu che consente la massimaabilità di gestione

di un sistema multifunzione. Per accedere al menu, premere il tasto "M" (MENU). Il tasto "M" ha due funzioni. La prima è quella di aprire e chiudere il menu, la seconda è di chiude re il sottomenu e di aprire il menu superiore corrispondente.

Per selezionale un titolo di un menu, premere il tasto " " /"" poi premere il tasto " " " " per selezionale una voce del menu e il tasto " " /"" o OK" per accedere a una voce del menu. Per uscire da un menu, premere il tasto "M".

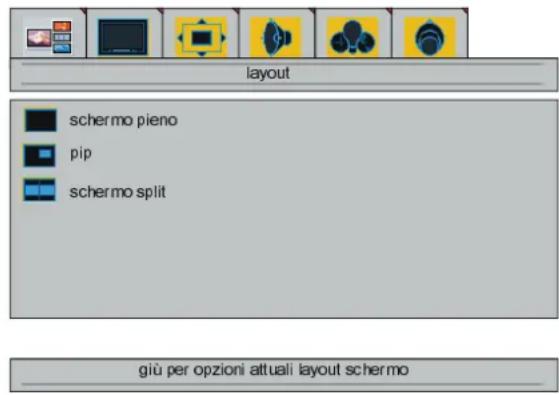

Menu layout

Premendo il tasting / " selezionare la prima icona. Comparirà sullo schermo il menu Layout.

Schemopiano

Premendo il tasto "A" / "V" selezione arba la voce schermo piano. Sullo schemmo compa- rirà il messaggio attiva un layout riquadro". Premere o il tasto OK". Sullo schermo comparirà il programma a tutto schermo.

Pip (imagine nell'immagine)

Premendo il tasting 一 ^ 一 /▼, selezionare la voce pip (immagine nell'immagine). Sullo schermo comparirà il messaggio " < 0 k > attiva pip layout riquadro". Premere o il tasting "OK". Di sfondo si potrà vedere il primo programma dal sintonizzato 1. Il secondo programma dal sintonizzato 2 comparirà nella finestra di immagine nell'immagine.

Per attivare direttamente il layout di visualizzazione di imagine nell'immagine (PIP), premere il tasting " " (ROSSO).

Schemosplit

Premendo il tasting /▼, selezionare la voce schermo split. Sullo schermo comparirà il messaggio " attiva due layout ri-quadro". Premere o il tasting "OK". Nella parte sinistra dello schermo si potravedere il primo programma dal sintonizzatore 1. Il se-condo programma dal sintonizzatore 2 comparirà nella parte destra dello schermo.

Per attivare direttamente il layout con schermata divisa in due, premere il tasto "■" (BLU). Nel layout con schermata imagine nell'immagine (pip) e divisa in due (schermosplit), per selezionare la finestra attiva agire sui tasti "▲"/"▼". Premendo i tasti "▲"/"▶", si attiva la finestra selezionata. Nella finestra attenuata, comparirà il symbolo.

Si sentirà l'audio dell'imagine nella finestra selezionata e tutte le funzioni del menu sono valide solo per questa finestra. Tutti i tasti (salvo il tasto di standby e i tasti “+”/“-”) sul telecomando e sul pannello di lavoro sono attivi solo per questa finestra.

Premere il tasto "M" per uscire dal menu layout.

Menu imagine

Premendo il tasting / selezionare la seconda icona. Comparirà sullo schermo il menu immagine.

Luminosità

Premendo il tasto "F/," 1op- zione luminosita. Sullo schemmo comparirà il messaggio "dx/sx per regol. luminosita". Per augmentare la luminosità premere il tasto "▶". Per diminuire la luminosità premere II

livello di luminosità si cui regolare tra 0 e 100.

Contrast

Premendo il tasto "▲"/"▼, selezionare l'op-zione contrast. Sullo schermo comparirà il messaggio "dx/sx per regol. contrasto". Per augmentare il contrasto premere il tasto". Per diminuire il contrasto premere "▲". Il livello di contrasto si può regolare tra 0 e 100.

Nitidezza

Premendo il tasto "▲"/"▼, selezionare l'op- zione nitidezza. Sullo schermo comparirà il messaggio "dx/sx per modif. nitidezza". Per augmentare la nitidezza premere il tasto". Per diminuire la nitidezza premere". Il livello di nitidezza si può regolare tra 0 e 100.

Colore

Premendo il tasting "▲" / "▼", selezionare l'opzione colore. Sullo schermo comparirà il messaggio "dx/sx per regol. colore". Per aumentare il colore premere il tasting "▶". Per diminuire il colore premere "▲". Il livello di colore si può regolare tra 0 e 100.

tint (tinta)

Questa voce compare nel menu picture (im-magine) quando il teilevisore si trova nella modalità AV, con segnale NTSC. Premendo il tasto " " / , selezionare I'opzione tint (tinta). Comparirà sullo schermo il messaggio "dx/sx per regol.tono colore".Per augmentare la tinta premere il tasto " .Per diminuire la tinta premere .Il livello di tinta si cui regolare tra 0 e 100.

Quando il tevisore è in modalità AV, le voci del menu immagine (luminosità, contrast, nitidezza e colore) possono necessitate di una nuova regolazione.

Quando sicollegealtelevisoreuna sorgenteVGAoDVI.

Luminosità

Premendo il tasto "F" /", Telezziono op- l'op- zione luminosità. Sullo schemmo comparirà il messaggio "dx/sx per regol. luminosità". Per augmentare la luminosità premere il tasto "▶". Per diminuire la luminosità premere . Il livello di luminosità si cui regolare tra 0 100.

contrast

Premendo il tasting "▲"/"▼ selezionare l'op-zione contrast. Sullo schermo comparirà il messaggio "dx/sx per regol. Contrast". Per augmentare il相对较to premere il tasting". Per diminuire il相对较to premere "▲". Il livello di相对较to si cui regolare tra 0 e 100.

Fase (opzionale)

Questa opzione non è disponibile nel menu immagine quando la sorgente DVI è collegata al teilevisore.

Premendo il tasto "A/""," selezionare l'op-zione fase. Sullo schermo comparirà il messaggio "dx/sx per regol. fase". Per aumento la fase premere il tasto "▶". Per diminuire la fase premere < < > . Il livello di fase si cui regolare tra 0 e 100.

Menu finestra

Premendo il tasting " " / " " , selezionare la terza icona. Comparirà sullo schermo il menu finestra.

• Se in precedenza nel menu layout era stata selezionata l'opzione a tutto schermo, il menu finestra apparirà come di seguitoismo.

Dimens. imagine

Premendo il tasto "V,V", selezionare I'op-zione dimens. imagine. Subosso haemo comparirà ill messaggio "obssxppemrodif. dimens. immagine". Premendo i tasti 一 ^ 一 / , si possono modificare le dimensioni dell'imagine secondo le opzioni riempi tutti, da zoom, letterbox, sottotitoli, normale, 14:9 e auto (automatica).

Per inseire direttamente le dimensioni dell'imagine desiderate, premere il tasting.

• Se in precedenza nel menu layout era stata selezionata l'opzione di imagine nell'imagine, il menu finestra apparirà come di seguito migliorato.

Dimens. imagine

Premendo il tasto "▲"/"▼, selezionare l'op-zione dimens. imagine. Sullo schermo comparirà il messaggio "dx/sx per modif. dimens. imagine". Premendo i tasti "«"/ "▶", si possono modificare le dimensioni del-l'imagine secondo le opzioni riempi tutti, normale e auto (automatica).

Per inseire direttamente le dimensioni dell'imagine desiderate, premere il tasting

Dimensioni PIP

Premendo il tasting " " /" selezionare I'op-zione dimensioni PIP. Sullo schermo compa-rirà il messaggio "dx/sx per regol. dim. ri-quadro". Per augmentare le dimensioni del-l'imagine nell'imagine, premere il tasting ^ 一 .Per diminuire le dimensioni dell'immagine nell'imagine, premere il tasting ^ 一 .Le dimensioni dell'imagine nell'imagine si possono regolare tra 0 e 100.

Per modificare direttamente le dimensioni dell'immagine nell'imagine, premere il tasto "GIALLO).

Posizione PIP

Premendo il tasto "▲" / "▼" selezionare l'opzione posizione PIP. Sullo schermo comparà il messaggio "dx/sx per regol. posizione riquadro". Premendo i tasti "▲" / "■si potrà modificare la posizione dell'imagine nell'imagine, scegliendo tra le opzioni in alto a sinistra, in alto a destra, nel centro, in basso a sinistra o in basso a destra (come visualizzato nel menu sopra).

Per accedere direttamente alla posizione pip, premere il tasting "VERDE".

Quando sicollegealtelevisoreuna sorgenteVGAoDVI.

Dimens. imagine

Premendo il tasto " " /"V,seleazianerlop- zione dimens. imagine. Sullo schermo comparirà il messaggio "dx/sx per modif. dimens. imagine". Premendo i tasti " " / "▶" si possono modificare le dimensioni dell'imagine secondo le opzioni riempi tutti, riempi 1:1 e riempi aspetto.

Menu audio

Premendo il tasting "\/", selezionare la quarta icona. Sullo schermo comparirà il menu audio.

volume

Premendo il tasto "A/"", selezionare l'op- zione volume. Sullo schermocompairai al messaggio "dx/sx per regol.volome".PBer alzare il livello di volume, premere il tasto Per abbassare ill livellotodivolumepremere il tasto Il livello del volume si cui regolare scegliendo un valore compreso tra 0 e 63.

Volume hp

Premendo il tasto "▲"/"▼selectionare l'op-zione volume hp. Sullo schermo comparirà il messaggio "dx/sx per regol. volume hp". Per alzare il livello di volume delle cuffie, premere il tasto "▶". Per abbassare il livello di volume hp, premere il tasto "▲". Il livello del volume delle cuffie (Volume hp) si cui regolare scegliendo un valore compreso tra 0 e 100.

Suoneria hp

Premendo il tasto "A/"", Zelezionare I'op-zione suoneria hp. Sullo schermo comparirà il messaggio "dx/sx per regol. suoneria hp".

Per modificare la modalità audio delle cuffie, premere il tasto “<”/“>

L'opzione modalità audio delle cuffie serve per selezionare con quale modalità audio ascoltare i programmi nelle cuffie. Le varie opzioni sono: mono, stereo, dual a o dual b, in base alla trasmissione.

Bilanciamento

Premendo il tasting "A/""," selezionare l'op-zione bilanciamento. Sullo schermo compa-rirà il messaggio "dx/sx per regol. bilanciamento". Per alzare verso destra il bilanciamento dei diffusori, premere il tasting ">.Per abbassare verso sinistra il livello di bilanciamento, premere il tasting " ^ 一 . Il livello di bilanciamento si può regolare scegliendo un valore tra-50 e 50.

Equalizzatore

Agendo sui tasti "▲" / "▼", selezionare l'op-zione equalizzatore. Sullo schermo comparirà "dx/sx per impostaz. equalizzatore". Per accedere al menu equalizzatore, pre-mere il tasto "▲" / "▼" o "OK". Nel menu equalizzatore, agenda sui tasti "▲" / "▼" si cui impostare la modalità audio desiderata, scegliendo tra le opzioni utente, piatto, pop, rock, jazz e classico. Le impostazioni del menu equalizzatore si possono modificare solo quando la modalità audio è impostata sulla voce utente. Premendo il tasto "▲" / "▼" si selezione la frequenza richiesta, nelleAlleni sui tasti "▲" / "▼" si cui cui iniziare o diminuire la frequenza.

Per uscire dal menu Equalizzatore, premere il tasting "M".

AVL

Premendo il tasto "A/," selezione bop-1'op-zione AVL. Sullo schermo comparirà "dx/sx per AVL acceso/spento". Per attivare o

disattivare la funzione, agire sui tasti freccia “<”/“>” selezionando AVL acceso per attivare l'opzione, oppure AVL spento per disattivarla.

suono ampio

Serve per dare all'audio un effetto surround speciale.

Premendo il tasto "▲" / "▼" selezionare l'op-zione suono ampio. Sullo schermo comparirà "dx/sx per suono ampio spento/stereo/mono". Agire sui tasti freccia "▲" / "▼" selezionando suono ampio acceso per attivare l'opzione, oppure suono ampio spento per disattivarla.

basso dinamico

Questa opzione serve per incrementare i bassi.

Premendo il tasting "▲"/"▼, selezionare l'opzione basso dinamico. Sullo schermo comparità "dx/sx per basso dinamico acceso/spento". Agire sui tasti freccia "▲"/"▼, selezionando basso dinamico acceso per attivare l'opzione, oppure basso dinamico spento per disattivarla.

Menu opzioni

Premendo il tasto 一 /一 selezionare la quinta icona. Sullo schermo comparirà il menu opzioni.

Lingua

Premendo il tasto 巧 " , selezionare I'op-zione Limgua. Sulto sbleenmoocompararai il messaggio "dx/sx perezambicolingua."Pree-mendo ill tasto " 巧" / "巧" , sedeziomare la lingua.

VCR

Questa voce compare solo quando il televisore e in modalita AV.Premendo il tasting 一 ^ 一 / "V, selezionare I'opzione vcr.Sullo schermo comparirà il messaggio dx/sx per modif. stato vcr'.Premendo il tasting 一 ^ 一 /一 ^ 一 attiva re o disattivare il vcr.

Interruzione osd

Premendo il tasto " 一 " /," selezione op- op- zione interruzione osd. Sull' sathermoocmp- parirà ill messaaggio "doxxss ppermodif. interruz.osd". Premendo il tasto " 一 " /" ", selezionare il timeouttdbevisuaizaioneeaa schermo desiderato, scegliendo tra le opzioni 5 sec, 15 sec o 60 sec.

Sfondo menu

Premendo il tasting "▲" / "▼" selezionare l'op-zione sfondo menu. Sullo schermo comparirà il messaggio "destra per modificare sfondo menu". Premendo il tasting "▶" si può cambiare lo sfondo del menu, scegliendo tra l'op-zione traslucido e opaco.

Blocco bambini:

questa funzione cui essere utilizzata per impedire che i bambini accendano la TV o cambino programmi, impostazioni ecc. essere il telecomando.

Premendo il tasto "▲"/"▼viene selezionato il blocco bambini. Sullo schermo appeare "dx/sx per modif." La funzione blocco bambini cui si sono essere attivata o disattivata tramite il tasto "«" oppure "». Quando viene disattivata non vi è nessuna differenza nel funzionamen

to del tevisore. Invece, quando viene attivata, il tevisore può essere controllato solotramite il telecomando. In quello caso i tasti sul pannello frontale del tuner (ad eccezione del tasto On/Off: acceso/spento) non funzionano.

Uscita scart 2

Premendo il tasto "▲"/"▼, selezionare l'op-zione uscita scart 2. Sullo schermo comparirà il messaggio "dx/sx per selez. uscita scart 2". Premendo il tasto "▲"/"■si cui posto impostare l'uscita scart 2 sulle opzioni Scart 1, Sintonizzatore o FAV.

Timer spegnim.

Premendo il tasto "▲"/"▼", selezionare l'op- zione timer spegnim.. Sullo schermo comparirà il messaggio "regola timer spegnimento". Premendo il tasto "▲"/"▶" si cui impostare lo spegnimento a tempo sulle op- zioni spento, 15, 30, 60, 90 o 120 minuti. La funzione sleep timer o spegnimento a tempo consente di spegnere il teilevisore dopo un tempo predefinito.

Tempo resid. allo spegnim.

In questo Campo è visualizzato il tempo selezionato per lo spegnimento a tempo, nonché il tempo resid. allo spegnim.. La voce tempo restante prima dello spegnimento non è selezionabile con i tasti “▲”/“▼”.

Menu impostazioni

Premendo il tasto 工 /“, selezionare la sesta icona. Sullo schermo comparirà il menu impostazioni.

giu per diverse opzioni del sItema

• Se è stata selezionata l'opzione schermata di visualizzazione pip o schermata sdoppiata nel menu layout o nella modalità AV, il menu delle funzioni comparirà nella maniera di seguito riportata.

Sintonizzatore tv

Premendo il tasto "▲"/"▼"selektizaneribopepzione sintonizzatore tv.

Sullo schermo comparirà il messaggio “ per menu sintonizzatore”. Premendo il tastingo “ ”/“▶” o “OK” si accede al rispettov menu. Il menu sintonizzatore tv ha due sottomenu: aps (sistema di programmazione automatica) e programmazione.

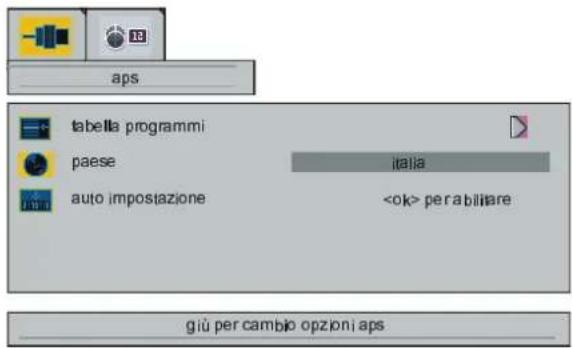

Menu aps (menu sistema di programmazione automatica)

Premendo il tastingo 气 ^ / 气 ^ 气 all'entertendel menu sintonizzatore tv, saletzionanellassconda icoma. Sullo schenmo comparatieailmeenu aps (sistema di programmazione automatistica).

Tabella programmi

Premendo il tasto "A", Telezione oop- op-zione tabella programmi. Sullschemo comparirà il messaggio "dx/sx per inserim. tabella programmi". Premendo il tasto " / "▶" o "OK" si accede alla tabella dei programmi di seguito riportata.

Per accedere direttamente alla tabella dei programmi, premere illtastoo "i".

• Alla tabella dei programmi si può accederere solo quando si selezione nel menu layout l'opzione schermo pieno. Non è possibile accederere alla tabella dei programmi se è stata selezionata per il layout l'opzione pip (immagine nell'immagine) o schermo split.

Spostando il cursore in quattro direzioni diverse si riescono a raggiungere 30 programmi nella stessa pagina. Facendo scorrere verso l'alto o verso il basso le pagine con i tasti di navigazione, si possono selezionare tutti i canali nella modalità TV (salvo nella modalità AV).

Nella tabella dei programmi, i tasti “▲”/“▼” fungono da tasti cursore verso l'alto e cursore

verso il basso. Agenda sui tasti cursore, si selezione automaticamente il programma. I numero dei canali sono compresi tra 01 e 99.

00 non compare sulla tabella dei programmi. Il nome del canale è costituito da una stringa di 5 caratteri. Dopio il processo di impostazione automatica, i nomi dei canali vengono impostati su "C02" o "S07" (tipodi canale e numero di canale) o sul nome del canale sintonizzato, se è definite.

Nella parte in basso della tabella dei programmi c'è una sezione con le funzioni di gestione dei canali. Ogni funzione viene attivata con un tasto colorato (si veda sopra). La funzione cancella consente di cancellare tutti i canali desiderati. La sezione insertisci consente di inserire un nuovo canale dello spazio precedentamente occupato da un altro canale. Con la funzione nome si può modificare il nome del programma.

Cancella

Per selezionare la funzione "cancella", pre- mere il tasto ROSSO. Comparirà il segunte menu di avvertimento. Premendo il tasto "M" si annulla il processo di cancellazione attivato. premendo il tasto "OK" si cui cancellare alla lista dei programmi il canale seleziona-to. Il canale segunte salute di unippo nel- elenco.

Inserisci

Con i tastidine navigazioneselezionare il programma che si desidera inseire. Premere il tastingo VERDE. Con i tasti di navigazione spostare il canale selezionato nella posizione desiderata e premere nuovamente il tastingo VERDE.

Nome

Per cancellare il nome di un programma, per prima casa selezionario, poi premere il tasto GIALLO. Comparirà sullo scherno il menu di seguito riportato.

Verra evidenziata la prima lettera del nome selezionato. Per cambrione l'allettare aagieessui tasti " " /""Per selezionare le altre lettere agire sul tasto " " /""Se il cursore si trova in corrispondenza dell'ultima lettera del nome del programma, premere nuovamente il tasto " "per spostare il cursore all'inizio del nome.Viceversa, se il cursore si trova in corrispondenza della prima lettera del nome del programma, premere il tasto " " per spostare il cursore alla fine del nome.

Paese

Premendo il tasto "▲"/"▼, selezionare l'op-zione paese. Sullo schermo comparirà il messaggio "dx/sx per cambio paese". Premendo il tasto "▲"/"▶sezionare il paese in cui ci si trova.

Auto impostazione

Premendo il tasting " " /"" selezionare I'op- zione auto impostazione. Sullo schermo comparirà il messaggio " < o sx/dx per avviare funz.APS". Premendo il tasting " " /"" o il tasting "OK" comparirà sullo schermo il seguente menu. Per annullare la funzione di programmazione automatica premere il tasting "M". In questo modo si tornera al menu aps.

Premendo il tasto "M" dopo averere avviato la funzione auto impostazione, comparirà sullo schermo la tabella dei programmi.

Premendo il tasto "OK" si avviera la funzione auto impostazione e comparirà sullo schermo il seguente menu.

Terminata la procedura di auto impostazione

comparirà sullo schermo la tabella dei programmi.

Menu programmazione

Premendo il tasto 一 ^ 一 / all'interno del menu sintonizzatore tv, selezionare la prima icona. Sullo schermo comparirà il menu di programmazione.

Programma

Premendo il tasto "F", selezione diop-zione programma. Sull' sotermooconpaairea il messaggio "dx/sx per scelta programma". Premendo il tasto " < " /"" selezionare il numero di programma desiderato. E possible anche insertire direttamente un numero con i tasti numerici del telecomando. Si possono selezionare fino a 100 programmi,tra 0 e 99.

Sintonia ottimale

Premendo il tasto " 一 / " ,selectionare I'op- zione sintonia ottimale. Sullo schermo comparirà il messaggio "dx/sx per regol. sintonizz. ottimale". Premendo il tasto " " / " ^ 一 " si cui regolare la sintonia. I valori di regolazione sono compresi tra -50 e +50

Canale

Premendo il tasto "▲"/"▼, selezionare l'op- zione canale. Sullo schermo comparirà il messaggio "dx/sx per modif. tipo di canale". Premendo il tasto "▲"/"■si cui cui si cui cui si cui cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui si cui Si ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci ci CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCi CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCs CiCci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci Cci

standard

Premendo il tasto " / " selezionare l'opzione standard. Sullo schemo comparirà il messaggio "dx/sx per modif. standard". Premendo il tasto " < " /"si più modificare lo standard, passando a B/G, D/K, I o L/L' (opzionale).

Tipo canale

Premendo il tasto "▲"/", selezionare l'opzione tipo canale. Sullo schermo comparirà il messaggio "dx/sx per modif. tipo di canale". Premendo il tasto "▲"/"si più modificare il tipo di canale, passando all'opzione C o S.

Digitazione etichette

Premendo il tasting " " /“▼, selezionare I'op-zione digitazione etichette. Sullo schermo comparirà il messaggio "dx/sx per digitare etichette". Premendo il tasting " " /“▶o “OK" si accede al seguente menu.

Per modificare le etichette, agire sui tasti " " /“o"

Memorizzaprogramma

Premendo il tasto "▲"/"▼, selezionare l'opzione memorizza programma. Sullo schermo comparirà il messaggio "dx/sx per memorizz.programma". Premendo il tasto "▲"/"▶" o "OK" si cui salvare in memoria il programma desiderato. Sullo schermo comparirà il seguente menu.

Ricerca manuale

Premendo il tasto " 一 / " ,selectionare l'op- zione ricerca manuale. Sullo schermo comparirà il messaggio "dx/sx per cercare". Premendo il tasto " 一 / "si più avviare la ricerc- ca dei programmi. Sullo schermo comparirà il seguente menu.

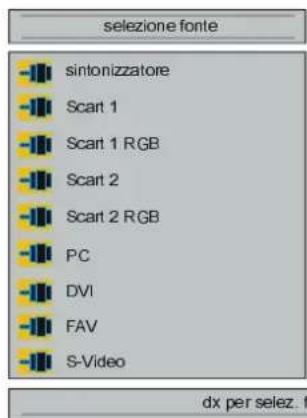

Selezione fonte

Premendo il tasto "A/"", selezionare l'op- zione selezione fonte nel menu settings (impostazioni). Sullo schermo comparirà il messaggio " < 0k> per menu selezioni fonti. Premendo il tasto " < " / o il tasto OK" si cui accedere al menu di selezione della sorgente.

All'interno dell menu di disegnazione del base sorgente, far sconne le opzioni di disponitilippremendo il tasto " " / e selezionare l'opzione desiderata premendo il tasto / .Le opzioni di sorgente disponibili sono: Sintonizzatore,Scart 1,Scart 1 RGB,Scart 2,Scart 2 RGB,PC,DVI,FAV,S-Video.9 di queste voci compaioni direttamente nel menu.Per visualizzare le altre, premere il tasto " " /“

Altre funzioni

Stato del tevisore

Nella parte in alto a destra dello schermo compaioni i dati Programme Number (Numero del programma), Programme Name (Nome del programma) e Sound Indicator (Indicatore dell'audio). Nella parte in basso a destra dello schermo insieme a tali dati compare ancche l'indicazione Source della sorgente

selezionata. Tali dati compaioni sullo schermo per circa 3 secondi, nel passaggio da un canale all'alto.

P01Numero del programma

PR_01 Nome del programma (5 caratteri)

Tali visualizzazioni sullo schermo compaioni quando si selezione un nuovo programma digitando i tasti numerici, premendo il tasting "P<P", o il tasting "-P/CH", o il tasting "P/CH+" o il tasting "TV".

Programma precedente

Premere il tasto "P<P" (Programma precedente) per selezionare l'ultimo programma satezionato. Questo tasto consente la commutazione tra i due ultimi programmi selezionati. Per esempio, selezionare il programma 8, poi selezionare il programma 2. A quello punto, premendo il tasto "P<P" si selezionera il programma 8. Premendo nuovamente il tasto si passera direttamente al programma 2, e sono via.

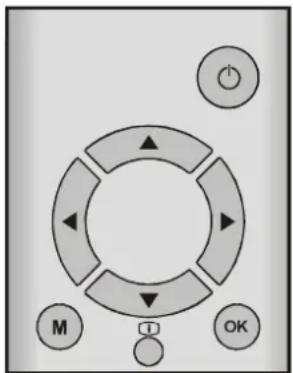

Commutazione finestra attiva

Nelle modalità PIP e PAP si possono usare i tasti "▲e" Per selezionare la finestra attiva. I tasti cursore "▲" e "servono per la visualizzazione a schermo dello stato di interruzione momentanea dell'audio della finestra attiva.

Cambio rapido di un programma (funzione SWAP)

Questo tasto consente di saltare rapidamente dai programmi nella finestra di visualizzazione immagine nell'immagine (PIP) all'imagine principale se il layout dello schermo è stato impostato sull'opzione di imagine nell'imagine (PIP).

Lo schermo del computer non è visualizzato nella finestra PIP.

Fermo imagine

Per effettuare un fermo immagine dell'immagine attualmente visualizzata sullo schermo, premere il tasto "OK". Il layout di visualizzazione dovrebbe essere impostato sull'opzione full screen (a tutto schermo) per consentire l'impiego della presente funzione. Se il layout di visualizzazione è impostato su split screen (schermo diviso in due) o su PIP (imagine nell'immagine), la funzione non è accessibile.

Indicatore dell'audio

Le alternative dell'indicatore sono Mono, Stereo, Dual A e Dual B. Tale indicatore compare sullo schermo, sotto l'indicatore del numero di programma. Il tasting "I-II" serve per selezionare le opzioni Mono, Stereo, Dual A o Dual B.

MONO

Con trasmissione in modalità Mono o monoforzata (per trasmissione stereo).

STEREO

Con trasmissione in modalità Stereo.

DUAL A

Se viene individuata una trasmissione in modalità bilingue. L'opzione Dual A è l'impostazione predefinita. Si può seleziona re ancche con il telecomando, dopo l'opzione Dual B.

DUAL B

Se si selezione con il telecomando l'opizione Dual B.

Indicatore di azzeramento dell'audio (mute)

E posto sul lato in alto a sinistra dello schermo, quando viene attivato.

Per annullare la disattivazione temporanea dell'audio, vi sono due alternative: la prima è di premere il tasto "X", impostando così il volume sul livello precedentemente impostato; la seconda è di aumento/ridurre manually il livello di volume, partendo dal livello di volume precedente.

Se è impostato il layout di visualizzazione dell'imagine nell'imagine (pip), l'indicatore di azzeramento dell'audio comparirà nella parte centrale in alto della finestra dell'imagine nell'imagine (pip).

Se è impostato il layout di visualizzazione divisa in due (split screen), l'indicatore di azzeramento dell'audio comparirà nella parte in alto a sinistra della finestra attiva.

Modalità AV

Premendo il tasting "SOURCE" otramite il menu source select di selezione della sorgente, è possibile impostare il tevisore sulle varie modalità AV (salvo quando ci si trova in modalità Teletext). Premendo quello tasting si cui impostare in sequenza il tevisore in una

delles modalità AV opzionali: Sintanizzatore 1, Scart 1, Scart 1 RGB, Scart 2, Scart 2 RGB, PC, DVI, FAV e S-Video.

Per la visione di programmi tramite VCR, impostare su on (attiva) la voce vcr nel menu opzioni.

Per uscire alla modalità AV, premere il tasting "TV", i tasti numerici o il tasting "-P/CH" o il tasting "P/CH+".

Teletext

Il tevevideo è un sistema di informazioni in grado di visualizzare testi sullo schermo del teilevisore. Usando ilsystema di informazioni tevevideo, si può visualizzare una pagana di informazioni relativà argomenti previsti nel'indice del tevevideo.

Durante l'uso del teilevideo non è disponibile la funzione di visualizzazione di messaggi a schermo (OSD).

Il contrasto, la luminosità o il colore non sono regolabili. Nella modalità teletext il volume è,invece regolabile.

Come usare il televideo

• Selezionare un'emittente su cui viene trasmesso il televideo.
• Premere il tasting. Comparirà sullo schermo l'élenco dei contenuti (indice).

Come selezionare una pagina del Televideo

• Comporre il numero della pagina desiderata usingi tasti numerici.

Il numero della pagina selezionata comparirà nell'angolo in alto a sinistra dello schermo. Il contatore della pagina del teilevideo effettuerà una ricerca fine a localizzare il numero di pa

gina richiesto. Localizzata la pagina, verrà visualizzata sullo schermo.

• Premere il tasto "P/CH+" per visualizzare di volta inolta la pagina successiva del teilevideo.
• Premere il tasto "-P/CH" per visualizzare di volta inolta la pagina precedente del teilevideo.

Come selezionare la pagina Indice

Per selezionare il numero di pagina dell'indice (generamente la pagina 100), premere il tasto "i

Come selezionare il televideo e contemporaneamente vedere un programma

• Premere il tasto "A quello punto il testo del televideo è sovrapposto sul programma tevisivo che si sta visionando.
• Per tornare alla pagina del televideo, preme re nuovamente il tasto "O".

Come selezionare le dimensioni doppie del carattere del testo

• Premere il tasto "per far comparire la meta superiore della pagina del teilevideo visualizzata con dimensioni doppie del carattere.
• Premere di nuovo il tasto "E" per far comparire la meta inferiore della categoria del teilevideo visualizzata con dimensioni doppie del carattere.
• Premere allauna volta il tasto ”per far comparire la pagina completa del teilevideo visualizzata con dimensioni normali.

Per evidenziare le informazioni "occultate"

• Premendo il tasto "da sola volta compariranno le risposta a quiz o a giochi.
• Premendo nuovamente il tasto [?]”, le risposte scompariranno nuovamente.

Per fermare ilchio di pagana automatico

La pagina selezionata potrebbe contentere più informazioni di quanto sia possibile visualizzare sullo schermo. In tal caso, il resto delle informazioni verrà visualizzato durante po-chi istanti.

• Per interrompere ilchio di pagina automatico, premere il tasto "E".
  Per consentire la visualizzazione della pagina successiva premere nuovamente il tasto

Per selezionare una pagina di sottoindice

Le pagine di sottoindice sono sottosezioni di pagine teilevideo molto lunghe visualizzabili solo sezione dopo sezione.

• Selezionare la pagina televideo richiesta.
• Premere il tasto "
• Selezionare il numero di pagina di sottoindice richiesta premendo quattro tasti numerici (per es. 0001).
• Se la pagina di sottoindice selezionata non compare in tempo breve, premere il tasto "Ex". Sullo schermo comparirà il programma tevisivo.
• Quando viene localizzata la pagina di除去 indiche richiesta, il numero della pagana di teilevideo corrispondente comparirà nel'angolo in alto a sinistra della schermata.
• Per visualizzare la pagina del teilevideo selezionata premere a quello punto il tasting.

Schermata sdoppiata

• Mentre lo schermo è sdoppiato, è possibile convertire in televideo sostanto il programma della parte sinistra dello schermo. Sulla parte

destra dello schermo il televideo non è disponibile.
- Selezionate il programma sulla parte sinistra dello schermo quale finestra attiva. Premete il tasting "®". Il teilevideo apparirà sullo schermo. Per uscire dal teilevideo premere nuovamente il tasting "®" oppure "TV".

Per uscire dal televideo

• Premere il tasto " il tasto " TV". La schermata tornera alla modalità TV.

Per visualizzare l'ora

• Quando si guarda un programma che consente la trasmissione del televideo, premendo il tasto "compararanno sullo schermole informazioni correnti sull'ora, recuperate dal televideo.
• Per togliere dallo schermo l'ora, premere nuovamente il tasting "③".
• Se il programma che si sta guardando non ha la trasmissione teilevideo, non comparirà alcuna informazione.

Fasttext

Se la pagina richiesta non è in memoria, il sistema perché il numero di pagina richiesto e, dopo averlo trovato, salva nella memoria le 10 pagine che comprehendo sonoanche la pagi- na richiesta.

• Premere il tasto "P/CH+ per visualizzare di volta inolta la pagina successiva del televideo.
• Premere il tasto "-P/CH" per visualizzare di volta inolta la pagina precedente del televideo.

Per fasttext

Il titolo dell'argomento per le informazioni cui è essere di un particolare colore.

• Premere il tasto appropriato, ROSSO, VERDE, GIALLO o BLU in modo da ricevere velocemente la pagina corretta.

Collegamento di periferiche esterne

Si più collegare al tevisore un vasto numero di apparecchi audio e video. I seguenti schemi di collegamento molto come collegare i diversi apparecchi (opzionali) sul retro o sul lato destro del tevisore.

Con presa Euro

Il tevisore TFT è dotato di 2 prese euroscart. Per collegare al tevisore periferiche (per es. videoregistratore, decoder, ecc.) dotate di connettori scart, usare gli ingressi SCART 1 o SCART 2.

Quando sicollegeuna periferica esterna tramite preseEuro,iltelevisoresi posiziona automatamente nella modalitaAV.Se il segnale RGB,per visualizzare l'immagine selezionare I'opzione RGB nel menu di selezione della sorgente. Se la periferica esterna e collegata alla presa SCART 1, selezionare Scart 1 RGB. Se la periferica esterna e collegata alla presa SCART 2, selezionare Scart 2 RGB.

Attraverso l'ingresso dell'antenna

Per collegare al tevisore periferiche come videoregistratori o decoder sprovvisti di connettore euroscart,utilizzare per il collegamento l'ingresso ANT del tevisore.

Se si collega il VCRtramite ingresso dell'antenna,si suggerisce diutilizzare il canale 0.

Decoder

La TV via cavo offre un'ampia scelta di programmi. Molti sono Gratis, altri a pagamento. Questo significica che per ricevere i programmi di un'emittente a pagamento occorre stipulare un abbonamento con la società che gestisce tali trasmissioni. Tali società forniranno un decoder in grado di decodificare i programmi desiderati.

Per ulteriori informazioni, chiedere al proprio rivenditore di fiducia o consultare il manuale fornito unitamente al decoder.

Collegare il decoder al tevisore usando la presa dell'antenna.

Collegare il cavo dell'antenna

Collegare il decoder al televisione sulla usare la presa dell'antenna.

• Collegare il decoder al teilevisore inserendo il cavo scart nella presa SCART 1.

Televisore e videoregistratore

• Collegare i cavi dell'antenna.

Se si collega un cavo euro alle prese SCART, si ottiene una qualità dell'imagine migliorie.

Riproduzione NTSC

Perutilizzarequestaopzione,basta:

• Collegare illettore VCR NTSC al connettore euroscart postosul retro del tevisore.
• Collegare illettore VCR NTSCagli spinotti RCA postisul retro del teilevisore.

Premere poi il tasting "SOURCE" per selezione re la sorgente corretta.

Funzione di registrazione

Selezionare la sorgente corretta per la registrazione VCR.

• Selezionare il Menu opzioni.
• Selezionare la sorgente uscita scart 2 premendo il tasto “▲”/“▼.
• Selezionare Scart 1 per copiare l'imagine dal sintonizzatore.
• Selezionare Scart 2 per copiare l'imagine alla sorgente FAV o alla SCART 2.

Cercare e memorizzare il segnale di Test del videoregistratore

• Scollegare il cavo dell'antenna alla presa "ANT" del videoregistratore.
• Accendere il teilevisore e posizionare il Videoregistratore sul segnale di Test. (Vedere il manuale del videoregistratore).
• Dal menu impostazioni, entrare nel Menu tv sintonizzatore tv. A quello punto dal menu sintonizzatore tv accedere al menu programmazione e selezionare ricerca automatica.
• Cercare il segnale di Test del videoregistratore nelle stesso modo in cui si ricercano e si memorizzano i segnali tevisivi. Si veda il menu programmazione. Memorizzare il se

gnale del Test除去il numero di canale "0"
- Una volta memorizzato il segnale di Test, riposizione il cavo dell'antenna nella presa "ANT" del videoregistratore.

Macchina fotografica e telecamera

Per collegarsi all'ingresso frontale AV

Collegare l'ingresso FAV della macchina fotografica digitale o della videocamera sul lato destro del teilevisore.
- Collegare l'apparecchio al tevisore tramite gli ingressi VIDEO (giallo), AUDIO destra (R) (rosso) e AUDIO sinistra (L) (bianco). Collegare gli spinotti all'ingresso con lo stesso colore.

Per il collegamento a un ingresso S-VHS

Collegare l'ingresso S-VHS della macchina fotografica digitale o della videocamera sul lato destro del teilevisore.
- Collegare l'apparecchio al teilevisore tramite l'ingresso S-VHS e gli ingressi audio degli ingressi della sorgente FAV, usando i cavi S-VHS.

Collegare il decoder al videoregistratore

Alcuni videoregistratori hanno una presa Euro "speciale" per il decoder.

• Collegare il cavo euro alla presa euro del decoder e alla presa euro "speciale" del videoregistratore. Vedereanche il manuale del videoregistratore.

• Per collegare il videoregistratore al teilevisore, si veda la sezione Televisore e Videoregistratore.

Se si voglioni collegare altri appearecchi al teilevisore, chiedere al rivenditore di fiducia.

Collegare le cuffie

Per collegare le cuffie, usare la presa per le cuffie stereo posta sul lato destro del teilevisore.

Concessioni dell'antenna

Collegamento di peniferiche esterne

Consigli

Pulizia dello schermo

Pulire lo schermo utilizzato un panno leggermente umido e morbido. Non usare detersvi abrasivi o solventi che potrebbero danneggiare lo schermo.

Imagine scadente

Assicurarsi di averere selezionato il systemadi visualizzazione corretto, che il TV o l'antenna non siano troppo vicini ad altoparlanti, impianti audioanza messa a terra o luci al neon.

A volte la vicinanza a montagne o a edifici elevati cui po causare doppie immagini o immagini fantasma. A volte la qualità dell'immagine si cui sono migliorare modificando la direzione dell'antenna.

Se non si vede alcuna imagine né Televideo, controllare di averere inserto la frequenza corretta.

La qualità dell'imagine cui peggiorare se si collegano contemporaneamente due periferiche al tevisore. Eventualmente, scollegare un appearecchio.

Nessuna imagine

L'antenna è collegata correttamente? Gli spinotti sono fissati saldamente alla presa dell'antenna? Il cavo dell'antenna è danneggiato? Sono state utilizzate prese idonee per collegare l'antenna al teileisure? In caso di dubbio, consultare il proprio rivenditore di fiducia.

Se non compare alcuna imagine significa che il tevisore non riceve alcuna trasmissione. Et stato premuto il tasto correto sul telecomando? Riprovare.

Audio

Non si sente alcun audio. è stato per caso premuto il tasto di azzeramento dell'audio? I diffusori esterni sono collegati al tevisore?

L'audio proviene da un unico diffusore esterno. Il livello di bilanciamento è impostato verso un'unica direzione? Si veda il menu audio.

Telecomando

Se il tevisore non risponde più al telecomando, provare a premere nuovamente il tasto "TV" sul telecomando. Qualora le batterie siano scariche, utilizzato eventualmente i pulsanti posti sul tevisore.

È stato selezionato un menu sbagliato? Premere il tasting "TV" per ripristinare la modalità TV o premere il tasting "M" per tornare al menu precedente.

Nessuna soluzione

Spagnere il TV e provare a riaccenderlo. Se non funziona, chiamare il proprio rivenditore di fiducia; non tentare assolutamente di riparare da soli il TV.

Specifiche tecniche

SISTEMA STANDARD DI TRASMISSIONE TV

PAL SECAM B/G L/L

RICEZIONE CANALI

VHF (BANDA I/III)

UHF (BANDA U)

HYPERBAND

TV VIA CAVO (S1-S20/S21-S41)

NUMERO DI CANALI PRESELECTIONABILI

100

INDICATORE DEI CANALI

Sullo schermo (On Screen Display)

INGRESSO ANTENNA

75 Ohm (non bilanziata)

TENSIONDE'ESERCIZIO

220V CA, 50 Hz.

AUDIO

Visualizzazione 16:9, dimensioni dello schermo 29,53" pollici.

DIMENSIONI (mm)

DIMENSIONI (mm)
D	L	H	Peso (kg)
260	847	522	14.8	Con base
102	847	490	13	Senza base
