MANUALE UTENTE DTFT 27-2 N DUAL

Misure di sicurezza 5

PRIMADI ACCENDERE IL TELEVISORE... 7

Collegamento elettrico ....7

Collegamenti alla presa di ingresso RF ..7

Come collegare altri apparecchi .....7

Inserimento delle pila nel corpo del

telecomando 7

ACCENSIONE/SPEGNIMENTO DEL

TELEVISORE 7

Per accendere il televisore....7

Per spegnere il televisore ....8

A.P.S. (Sistema Di Programmazione

Automatico) 8

Utilizzo dei pulsanti del televisore .....8

Utilizzo del telecomando 9

SISTEMA DEI MENU 10

Menu suono 10

Menu immagine 13

Menu Caratter. 15

Menu installazione ....16

Menu programmi 17

Menu Fonti esterne 19

ALTRE FUNZIONI 19

StatoTV 19

Passaggio da un programma all'altro

(P<P) 19

Doppia cifra (- / - -) 20

Preferenze personali (PP) ......20

Indicazione suono 20

Modalità d'immagine 20

Indicatore timer spegnimento .....20

Indicazione di azzeramento volume ... 20

Nessun rilevamento di segnale (TV) . 21

Nessun rilevamento di segnale (PC) 21

Barra del volume ......21

ModalitàAV....21

Segnale fuori campo 21

MODALITA' PC ....21

Installazione ......21

Commutazione da TV a PC ......22

Menu principale in modalità PC .....22

Menu suono 22

Menu immagine 22

Menu Caratter....22

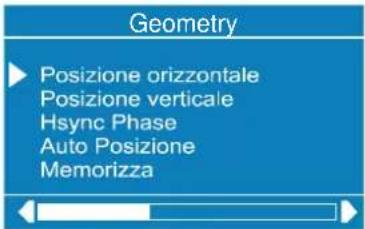

Menu geometria 23

Menu fonti 23

TELEVIDEO 23

Come usare il televideo....23

Come selezionare una pagina del

Televideo 23

Per selezionare la pagina Indice .....24

Per Selezionare II Televideo Con Un

Programma Televisivo......24

Per selezionare il testo a doppia altezza .24

Per evidenziare le informazioni

"occultate"......24

Per fermare il cambio di pagina

automatico....24

Per selezionare una pagina di

sottoindice 24

Fastext....25

Per uscire dal Televideo....25

Per visualizzare l'ora....25

Connessioni periferiche 25

Collegamento suono PC ....25

Uso dell'Euroconnettore ....26

Tramite ingresso dell'antenna .....26

Decoder......26

Tv e videoregistratore....26

Riproduzione NTSC 26

Cercare e memorizzare il segnale

di test del videoregistratore....26

Macchina fotografica e telecamera ....27

Per collegarsi all'ingresso / (AV-3) .....27

Per collegare il decoder al

videoregistratore ......27

Collegamento cuffie .....27

Per collegare il PC ......27

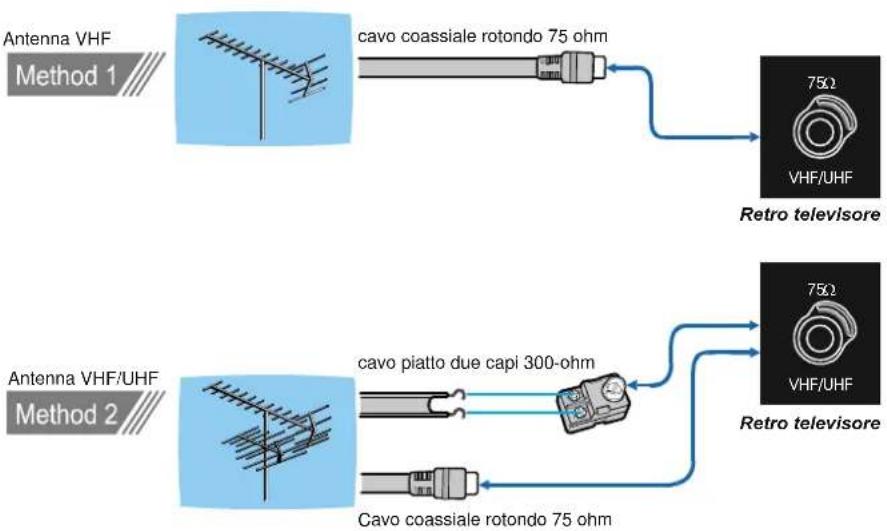

COLLEGAMENTIANTENNA....28

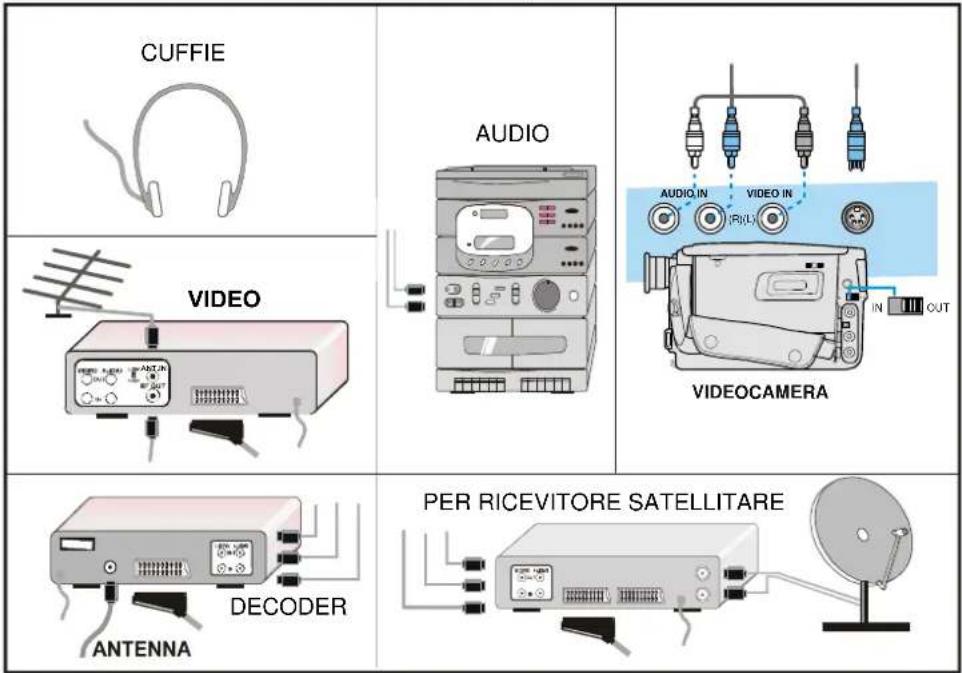

Connessioni periferiche 28

MODALITA' DI VISUALIZZAZIONE

INGRESSO PC 29

RISOLUZIONE DEI PROBLEMI ....30

SPECIFICHE TECNICHE ....31

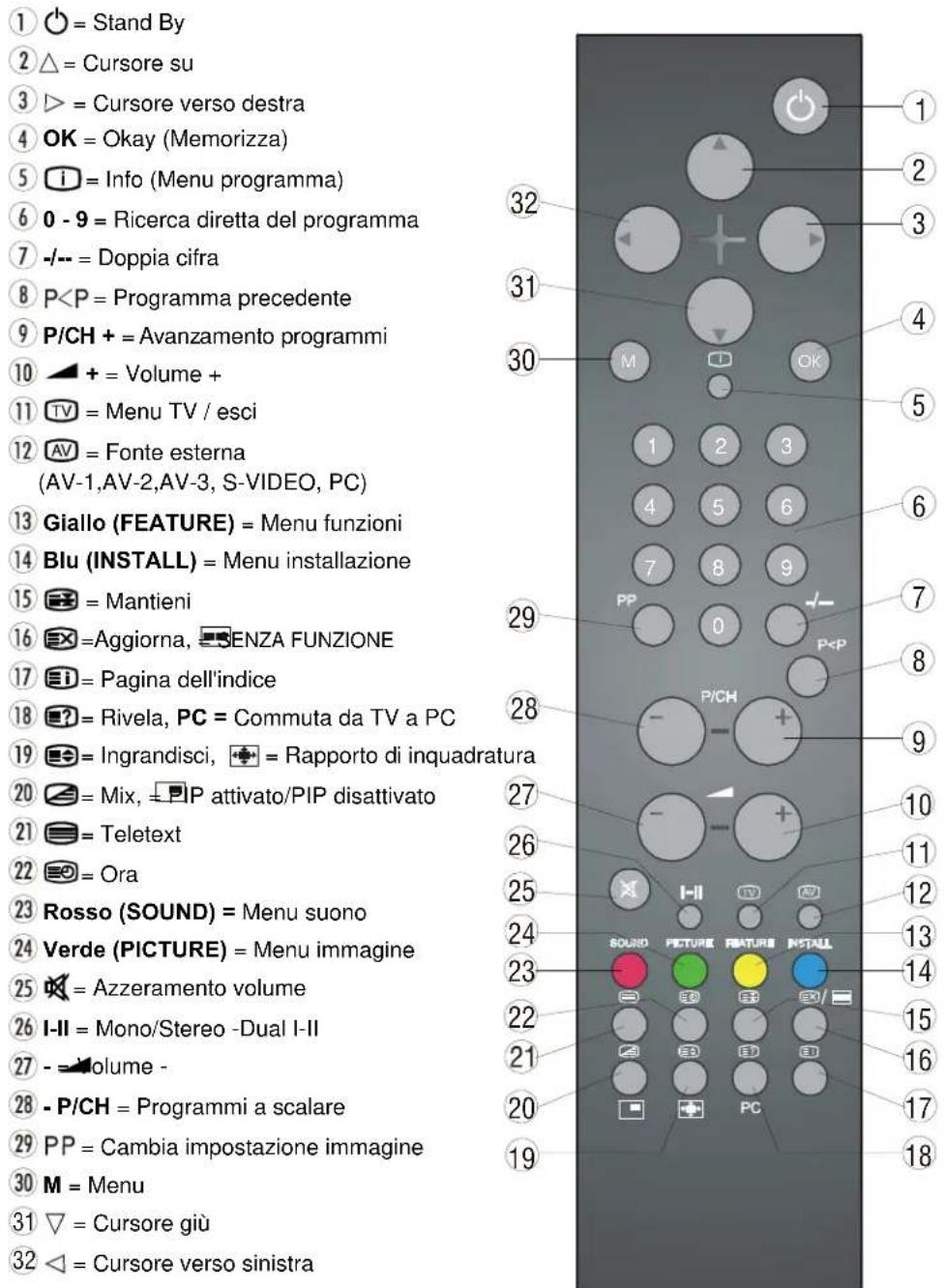

I PULSANTI SUL TELECOMANDO

① ⏻ = Stand By ② △ = Cursore su ③ ▷ = Cursore verso destra ④ OK = Okay (Memorizza) ⑤ i = Info (Menu programma) ⑥ 0 - 9 = Ricerca diretta del programma ⑦ -/--- = Doppia cifra ⑧ P

I PULSANTI SULPANNELLO DI CONTROLLO

Illustration of a flat-screen computer monitor with two side panels and a base (no text or symbols visible)


Ingresso cavo alimentazione Interruttore on/off

Ⓐ Cuffie ⑧ Ingresso audio (sinistra, destra) © Ingresso video Ingresso S-VHS E Tasto STAND BY F Tasto TV/AVV © Tasto MENU ⑧ Tasti Programma +, Programma - ① Tasti Volume +, Volume - ① Ingresso cavo alimentazione © Interruttore on/off L Ingresso PC © Uscita linea audio sinistra (L), destra (R) N Presa Scart 2 (AV-2) ① Presa Scart 1 (AV-1) P Antenna ® Ingresso audio PC

A B C D L R S-VHS


TV/AV MENU PICH VOLUME E F G H I J K POWER L M N O P R A-1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000

PREPARAZIONE

Posizionare lo schermo su di una superficie soli- da ed orizzontale come un tavolo o una scrivania Lasciare uno spazio vuoto di almeno 10 cm in all'apparecchio per favorire la ventilazione. Allo scopo di evitare possibili guasti o situazioni di pericolo, non sistemare alcun oggetto sopra l'apparecchio. Utilizzare questa apparecchiatura in climi tropicali e/o moderati.

100 mm 100 mm 100 mm

Funzioni

- Si tratta di un televisore a colori controllato da un telecomando ed un monitor per PC. - E' possibile preimpostare 100 programmi dalle bande VHF, UHF o dai canali via cavo. - E' possibile sintonizzarsi sui canali via cavo. - Il controllo sul televisore viene esercitato mediante un sistema basato sui menu ed è molto semplice. - Dispone di 2 prese Euroconnettore per apparecchi esterni (quali video, video giochi, apparecchio radio, ecc.) - Quando viene utilizzato come monitor è necessario un connettore da 15 Pin mini D-sub per computer. (opzionale) - Sono disponibili sistemi opzionali per il suono stereo (German o German+Nicam). - OSD multilingue. • Televideo (Fastext, 7 pagine) - E' possibile collegare delle cuffie. - Sistema di programmazione automatica. - Tutti i programmi possono essere indicati con un nome. - E' possibile passare da un programma al-l'altro tra gli ultimi due programmi visionati. •Sintonizzazioneautomaticain avantie all'indietro - Sleep timer (spegnimento automatico). - Protezione famiglia • Commutatore automatico 4:3 - 16:9 - Azzeramento automatico del volume in mancanza di trasmissione. \- Quando non viene rilevato un segnale valido, dopo 5 minuti il televisore passa automaticamente alla modalità di stand-by. - Riproduzione di NTSC. - Questomodelloprevedecomecaratteristicastandard lagammauniversaledialimentazioneelettrica. - ImmagineTVnelPC (sedisponibile'ingressoPC) - Immagine TV e PC • Ingresso PC (fino a 1280 x 720) - Ingresso audio PC

Misure di sicurezza

Leggere attentamente le seguenti di sicurezza precauzioni.

1. Fonte di alimentazione

L'apparecchio deve funzionare solo da un'uscita di 220-240V AC, 50 Hz Assicurarsi di selezionare l'impostazione corretta di voltaggio.

2. Cavo di alimentazione

Non mettere l'apparecchio, un mobile, ecc., sul cavo di alimentazione (il conduttore dell'alimentatore generale), né torcere il cavo. Maneggiare il cavo di alimentazione dalla presa. Non staccare la presa tirando il cavo e non toccare mai il cavo di alimentazione quando le mani sono umide, considerato che questo potrebbe provocare un corto circuito e shock elettrico. Non fare mai un nodo nel cavo né legarlo con altri cavi. I cavi di alimentazione devono essere instradati in modo tale da non essere calpestati. Un cavo di alimentazione danneggiato può causare incendio o provocare uno shock elettrico. Quando è danneggiato e ha bisogno di essere cambiato, questo deve essere fatto solo da parte di personale qualificato.

3. Umidità e acqua

Non usare questo dispositivo in luoghi umidi e bagnati (evitare la stanza da bagno, il lavello nella cucina, e le vicinanze della lava-trice). Non esporre questo dispositivo alla pioggia o all'acqua, perché ciò può essere pericoloso e non posare oggetti pieni di liquido, come vasi di fiori, su di esso. Evitare spruzzi e gocce d'acqua Nel caso un oggetto solido o liquido dovesse cadere nell'alloggiamento, staccare il dispositivo e farlo controllare dal personale qualificato prima di farlo funzionare ulteriormente.

4. Pulizia

Prima di pulire, staccare l'apparecchio dalla presa. Non usare detergenti liquidi o aerosol. Usare un panno morbido e asciutto.

5. Ventilazione

Le fessure e le aperture sulla copertura posteriore sono destinate alla ventilazione e ad assicurare un funzionamento affidabile. Per evitare il surriscaldamento, queste aperture non devono essere bloccate o coperte in alcun modo.

6.Calore e fiamme

Il ricevitore non deve essere collocato accanto a fiamme vive o fonti di calore intenso, come un riscaldatore elettrico. Assicurarsi che nessuna fonte di fiamme vive, come candele accese, sia posta sull'apparecchio.

7. Fulmini

In caso di temporali e fulmini o quando si va in vacanza, scollegare il cavo di alimentazione dalla presa di corrente a parete.

8. Pezzi di ricambio

Quando sono richiesti dei pezzi di ricambio, assicurarsi che il tecnico del servizio abbia usato i pezzi di ricambio che sono specificati dal produttore o abbiano le stesse specificazioni dell'origineale. Le sostituzioni non autorizzate possono causare incendi, shock elettrico, o altri rischi.

9. Assistenza

Per l'assistenza, rivolgersi a personale specializzato. Non togliere da soli il coperchio perché questo può avere come conseguenza shock elettrico ATTENZIONE: quando il dispositivo non è in funzione per lungo tempo, staccare la corrente. Istruzioni per lo smaltimento dei rifiuti: - La confezione e i materiali di imballaggio sono riciclabili e dovrebbero essere riciclati per primi. I materiali di imballaggio, come la pellicola di rivestimento, devono essere tenuti fuori dalla portata dei bambini. - Le batterie, comprese quelle senza metalli pesanti, non dovrebbero essere collocate con i rifiuti domestici. Smaltire le batterie usate in modo rispettoso dell'ambiente. Cercare le normative che si applicano alla propria zona. - La lampadina fluorescente a catodo freddo contiene una piccola quantità di mercurio; seguire le ordinanze e i regolamenti locali per lo smaltimento. - La spina di alimentazione si usa per scollegare la TV dalla rete elettrica e quindi deve rimanere pronta all'uso. Avvertenza: Per prevenire danni fisici, questo dispositivo deve essere saldamente fissato al pavimento/parete secondo le istruzioni di installazione.

Weather and household climate symbol diagram showing rain, cloud, solar panel, battery, and household items

"Il pannello LCD è un prodotto di alta tecnologia con circa un milione transistor a pelli-cola sottile che forniscono precisi dettagli dell'immagine. Di tanto in tanto, alcuni pixel non attivi possono comparire sullo schermo sotto forma di punti fissi blu, verdi o gialli. Notare che questo non ha conseguenze sul funzionamento del prodotto." ©NON LASCIARE L'APPARECCHIO TV IN MODALITA' STAND-BY O IN FUNZIONE QUANDO SI ESCE DA CASA»

Assicurarsi che esso sia correttamente collegato a terra.

Collegare il terminale di messa a terra della TV al terminale di messa a terra presente nella presa di alimentazione usando il cavo di alimentazione in dotazione. Se la spina in dotazione non si adatta alla presa, consultare un elettricista per sostituire la presa obsoleta.  Fissare bene il cavc di messa a terra.

PRIMADIACCENDERE IL TELEVISORE

Collegamento elettrico

MPORTANTE: il televisore è stato progettato per funzionare a 220-240V CA, 50 Hz. \- Dopo aver tolto l'imballaggio lasciare che l'apparecchio televisivo raggiunga la temperatura ambiente prima di collegarlo all'alimentazione elettrica. Collegamenti alla presa di ingresso RF

75Ω VHF/UHF Cavo TV Pannello posteriore TV

\- Collegare la spina dell'antenna o del cavo TV alla presa di ingresso RF situata nella parte posteriore della TV e collegare a questa presa anche la spina del cavo che fuoriesce dalla presa di uscita TV situata negli apparecchi esterni (Videoregistratore, DVB, ecc.).

Come collegare altri apparecchi

IMPORTANTE: Spegnere il televisore prima di collegare qualsiasi apparecchio esterno. Le prese per le connessioni esterne sono sul retro e sulla parte destra della TV. Per collegare altre periferiche tramite presa scart, si faccia riferimento ai manuali delle relative periferiche.

Inserimento delle pila nel corpo del telecomando

- Togliere il coperchio pile posizionato sul retro del telecomando tirando delicatamente verso l'alto dalla parte indicata. - Inserire due pile tipo AAA (R03) o di un tipo equivalente. - Riposizionare il coperchio.

Three-step diagram showing a mechanical component with internal structure, no text or symbols present

Nota: Togliere la pila dal telecomando quando questo non viene utilizzato per un lungo periodo. In caso contrario potrebbe venire danneggiato da un'eventuale perdita di liquido della pila.

ACCENSIONE/SPEGNIMENTO DEL TELEVISORE

Per accendere il televisore

Il televisore viene acceso in due passaggi: 1- Collegare il cavo dell'alimentazione. Premere il tasto di accensione/spegnimento (on/off) posto sul retro del televisore. Il televisore si posizionerà automaticamente in modalità di stand by e si accenderà il led rosso posto sulla parte anteriore del televisore. 2- Per accendere il televisore dalla modalità stand-by. Premere un tasto numerico sul telecomando in modo da selezionare il numero di un programma, oppure premere il tasto “☐”, "-P/CH" o "P/CH+" sul televisore, o il tasto "-P/CH" o "P/CH+" sul te- lecomando. Così facendo comparirà sul televisore l'ultimo canale selezionato. Il televisore si accenderà e la spia da rossa diventerà verde.

Per spegnere il televisore

\- Premere il tasto "stand-by" sul telecomando, in modo che il televisore passi alla modalità di stand-by e il LED VERDE diventi ROSSO 0, premere il pulsante “ ⏻” posto sul televisore. Il televisore si spegnerà e il led da VERDE diverrà ROSSO. Per spegnere completamente il televisore, premere il pulsante On/off, oppure scollegare il cavo dell'alimentazione dalla presa di rete.

FUNZIONAMENTODEL TELEVISORE

È possibile far funzionare il televisore sia mediante il telecomando che utilizzando i pulsanti sull'apparecchio.

A.P.S. (Sistema Di Programmazione Automatico)

"Tutti I Prog. Memorizzati Saranno Cancellati" questo messaggio apparira' quando accenderete il TV per la prima volta. APS, ricerca ogni tipo di canale e trasmissione e li memorizza automaticamente, in base al sistema di trasmissione dell'area di installazione. Per evitare che il sistema APS parta, premete il tasto "TV". Prima di tutto scegliete il "Paese". Premendo il tasto "△" o "▽posizionarsi sul-l'opzione "Lingua" e selezionare la lingua nella quale i menu TV dovranno apparire. Non appena sarà stata cambiata la lingua, le opzioni del menu verranno mostrate nella lingua seleziona-ta. Per selezionare "Continua" utilizzate i tasti "△" o "▽e premete i tasti "◀o "▶

Avviso

Tutti I Prog. Memorizzati Saranno Cancellati Paese Lingua Continua Annulla

A.P.S. È In Funzione Prego Attendere

Dopo aver fini l'APS la tabella dei programmi apparira' sullo schermo. Nella lista dei programmi potete vedere il numero dei programmi e il nome assegnatogli. Premendo il tasto "TV" durante il funzionamento dell'A.P.S (sistema di auto programmazione), se ne interrompe il processo. Successivamente l'elenco dei programmi sullo schermo mostrerà i canali rilevati sino a quel momento. Se non vi piace la posizione o il nome assegnato, potete cambiarli nel menu Programmi.

Utilizzo dei pulsanti del televisore

E' possibile effettuare l'impostazione del volume e la selezione dei programmi utilizzando i tasti sul pannello di controllo nella parte alta del televisore.

Impostazione del volume

\- Premere il pulsante "- VOLUME" per diminuire il volume o il pulsante "VOLUME+" per aumentarlo, verrà visualizzata una barra del livello del volume (cursore) nella parte inferiore centrale dello schermo.

Scelta del programma

\- Premere il pulsante "P/CH+" per selezionare il programma successivo o "- P/CH" per selezionare il programma precedente.

Accesso al menu principale

\- Premere il pulsante "M" per accedere al menu principale. Una volta entrati nel menu principale, selezionare il sotto-menu utilizzando i pulsanti "-P/CH" o "P/CH+" ed entrare nel sotto-menu utilizzando i pulsanti "-VOLUME" o "VOLUME+". Per apprendere l'utilizzo dei menu consultare il capitolo Sistema dei menu.

Utilizzo del telecomando

Il telecomando del vostro televisore è progettato per il controllo di tutte le funzioni del modello da voi prescelto. Le funzioni vengono descritte in base al sistema dei menu del vostro apparecchio. Le funzioni del sistema dei menu sono specificate nel capitolo Sistema dei menu.

Impostazione del volume

Premere il pulsante "- ▲" per abbassare il volume o il pulsante "▲+" per aumentarlo, verrà visualizzata una barra del livello del volume (cursore) nella parte inferiore centrale dello schermo.

P/CH - + - - + - I-1 I-V 200

Scelta del programma

(Programma precedente o successivo) \- Premere il pulsante "-P/CH" per selezionare il programma precedente. \- Premere il pulsante "P/CH+" per selezionare il programma successivo.

Scelta del programma (accesso diretto):

Premere i pulsanti numerici sul telecomando per selezionare i programmi da 0 a 9. Il televisore si sintonizzerà sul programma selezionato. Per selezionare i programmi tra 10 e 99 si deve utilizzare il pulsante a doppia cifra "- / - -. P -- questo OSD (on screen display) viene visualizzato sulla parte superiore sinistra dello schermo. Dopo di che, formare il numero del programma prescelto premendo consecutivamente i pulsanti numerici (ad esempio: per il programma 27, premere innanzitutto 2 e quindi 7). Se i pulsanti numerici vengono premuti con eccessivo ritardo la funzione verrà ignorata e la visualizzazione cancellata. Allo stesso modo non deve intercorrere troppo tempo tra la digitazione del primo numero e quella del secondo numero, il limite massimo è di 3 secondi. Premere direttamente il numero del pro- gramma per selezionare programmi codifi- cati con un solo numero.

Passaggio da un programma all'altro

\- Premere il pulsante "P 1 2 3 4 5 6 7 8 9 PP 0 P

SISTEMADEIMENU

Il vostro televisore è stato progettato con un sistema di menu che consente il facile utilizzo di un sistema multi-funzioni. Il controllo del televisore avviene tramite la scelta delle opzioni che appaiono sullo schermo. Premere il tasto "M". Il menu principale verrà visualizzato nel centro dello schermo.

Menu Suono ... Immagine ... Caratter ... Install ... Programm ... Fonte ...

Per selezionare un sotto-menu utilizzare i pulsanti "△" o "▽e premere i pulsanti " " ◀ o " ▷" o premere direttamente il pulsante "OK".

Menu principale

Il sistema dei menu viene descritto qui di seguito. Per il modo più veloce di accedere ai menu, premere: Pulsante "M", Menu principale Pulsante rosso, Menu suono Pulsante verde, Menu immagine Pulsante giallo, Menu funzioni Pulsante blu, Menu installazione "i" Button, Menu programmi in mo dalità TV, o Menu fonti esterne in mo dalità AV Il pulsante menu ha due funzioni; la prima è quella di aprire e chiudere il "menu principale" e la seconda è di chiudere il sotto-menu e di aprire quindi il suo menu di origine.

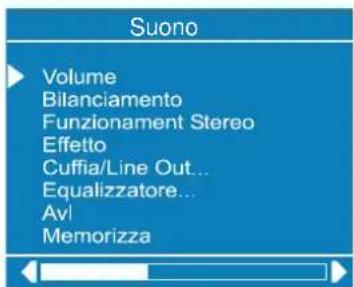

Menu suono

Per modificare le impostazioni del suono

- Accedere al menu Suono premendo direttamente il pulsante rosso, o - Quando si accede al menu principale, Suono risulta la prima voce. Nel menu principale, selezionare Suono utilizzando i pulsanti " △" o "▽", quindi accedere al menu Suono premendo il pulsante "◀", "▶" o "OK".

Impostazione del volume

Quando si accede al menu Suono, la prima opzione selezionata è Volume. - Premere il pulsante " ▷" per aumentare il volume. - Premere il pulsante " ◀ per abbassare il volume. È anche possibile modificare direttamente le impostazioni del volume utilizzando i pulsanti “+” (per aumentare) o “-” (per abbassare).

Suono Volume Bilanciamento Funzionament. Stereo Effetto Cuffia/Line Out ... Equalizzatore ... Avi Memorizza

Impostazione bilanciamento

Consente di regolare la distribuzione tra gli altoparlanti di sinistra e di destra. - Utilizzando i pulsanti "△" o "▽" selezionare Bilanciamento. - Premere il pulsante " ▷" per modificare il bilanciamento a destra. - Premere il pulsante " ◀ per modificare il bilanciamento a sinistra. Quando il controllo del bilanciamento si trova al centro, il cursore viene visualizzato con una freccia.

Suono Volume Bilanciamento Funzionament: Stereo Effetto Cuffia/Line Out ... Equalizzatore ... Avl Memorizza

Selezione della modalità

- Utilizzando i pulsanti "△" o "▽" selezionare Modalità. - Premere il pulsante " ◀" o "">per modificare la modalità. È possibile scegliere tra le modalità Mono, Stereo o Dual (I-II), solamente se il canale selezionato è predisposto per la modalità prescelta. È anche possibile modificare direttamente la modalità Suono premendo il pulsante "I-II" sul telecomando.

Suono Volume Bilanciamento Funzionament. Stereo Effetto Cuffia/Line Out ... Equalizzatore ... Avi Memorizza Mono

In caso di trasmissione bilingue (Suono Dual), è possibile scegliere la lingua originale o quella doppiata utilizzando l'opzione modalità.

Impostazione effetto sonoro sonoro

È possibile utilizzare questa funzione per attivare o disattivare l'effetto sonoro suono. Questa funzione verrà attivata e disattivata premendo i pulsanti "◀" o " ▷". Se il sistema in uso al momento è Mono e l'effetto sonoro suono è attivo, il suono verrà percepito come se fosse Stereo. Se il sistema in uso al momento fosse Stereo, attivando questo effetto sonoro il suono risulterebbe più pro- fondo. La sua disattivazione non produce alcun cambiamento in Mono e Stereo.

Suono Volume Bilanciamento Funzionament. Stereo Effetto Cuffia/Line Out ... Equalizzatore ... AvI Memorizza Acceso

Modifica delle impostazioni suono in cuffia

- Selezionare Cuffia/Line Out utilizzando i pulsanti "△" o "▽". - Premere i pulsanti "◀" o "▶o direttamente il pulsante "OK" su Cuffia/Line Out per accedere al menu Cuffia/Line Out. Questo è un sotto-menu del menu Suono e tutte le opzioni di questo sotto-menu funzionano come le stesse del menu Suono.

Suono Volume Bilanciamento Funzionament. Stereo Effetto Cuffia/Line Out ... Equalizzatore ... Avi Memorizza

Impostazione volume Cuffia/Line Out

- Quando si accede al menu suono Cuffia/Line Out, la prima opzione selezionata sarà Volume. - Premere il pulsante " ▷" per aumentare il volume. - Premere il pulsante "◀" per abbassare il volume.

Cuffia / Line Out Volume Funzionament. Stereo Memorizza

Impostazione modalità suono Cuffia/Line Out

\- Selezionare Cuffia/Line Out utilizzando i pulsanti" △" o "V. La modalità suono in atto verrà modificata premendo i pulsanti "◀" o "▶(ad esempio: se la modalità suono in atto è stereo, sarà mono o vice versa). In caso di trasmissione bilingue è possibile scegliere nuovamente la lingua originale o quella doppiata utilizzando la modalità menu. È così possibile che, mentre qualcuno ascolta la lingua originale dagli altoparlanti, qualcun altro possa ascoltare nelle cuffie la lingua doppiata.

Per memorizzare le impostazioni

\- Premere il pulsante "OK" sul telecomando per me m oriz zare dire ttam ent e le impostazioni. 0, \- Selezionare la memoria premendo il tasto "△" o "▽". Premere i tasti "◀", "▷" o "OK" per memorizzare l'attuale volume delle Cuffia/Line Out ed il suono. I valori memorizzati saranno validi per tutti i programmi.

Equalizzatore

\- Selezionare Equalizzatore utilizzando i pulsanti" △" o "▽". \- Premere i pulsanti "◀" o "▶" o premere direttamente il pulsante "OK" per accedere al sotto-menu Equalizzatore.

Suono Volume Bilanciamento Funzionament. Stereo Effetto Cuffia/Line Out ... Equalizzatore ... Avl Memorizza


Equalizzatore ... 120 Hz 500 Hz 1.5 kHz 5 kHz 10 kHz Modo Memorizza

Alla voce Modalità ci sono cinque opzioni predefinite ed una da definirsi da parte dell'utente. Queste sono Utente, Basso, Pop, Rock, Jazz e Classica. Le opzioni predefiniti non possono essere modificate dall'utente. Se si desidera modificare uno dei valori di frequenza delle opzioni predefinite, la Modalità deve essere commutata su opzione dell'Utente. ("USER") Le 5 voci della modalità sono disponibili per regolare le impostazioni audio i 5 valori di frequenza: 120 Hz, 500 Hz, 1,5 KHz, 5 KHz e 10 KHz. Per modificare i valori delle 5 opzioni frequenza, selezionare una delle opzioni con i pulsanti "△" o "▽", quindi premere "▷" per aumentare il valore o "◀" per diminuirlo. Nella posizione centrale, il cursore viene visualizzato con una freccia. Per memorizzare le impostazioni Equalizzatore, premere i pulsanti "◀" o "▶" o premere direttamente il pulsante "OK" sul-l'opzione "Memorizza". Durante il procedimento di memorizzazione tutte le voci vengono memorizzate, inoltre l'informazione della modalità Utente non va perduta. In altre parole, quando verrà selezionata di nuovo la modalità utente, dopo la memorizzazione della Modalità con una delle opzioni predefinite, verranno impostati i valori frequenza definiti dall'utente.

Impostazione AVL

\- Selezionare AVL utilizzando i pulsanti "△" o "▽". \- Questa funzione verrà attivata o disattivata premendo i pulsanti "◀" o "▶". La funzione di limitazione automatica del volume (AVL) normalizza il suono per ottenere un livello fisso di emissione tra i programmi che dispongono di differenti livelli di suono.

Suono Volume Bilanciamento Funzionament. Stereo Effetto Cuffia/Line Out ... Equalizzatore ... Avl Memorizza Acceso

Per memorizzare le impostazioni

- Quando il cursore si trova su una qualsiasi voce che non dispone di sotto-menu, premere il pulsante "OK" sul telecomando per memorizzare direttamente le impostazioni. 0, - Premere i pulsanti "◀" o "▶sull'opzione "Memorizza" per memorizzare le impostazioni del menu Suono.

Suono Volume Bilanciamento Funzionament. Stereo Effetto Cuffia/Line Out . . . Equalizzatore . . . Avi Memorizza Memorizz.

Menu immagine

- Per accedere direttamente al menu Immagine, premere il pulsante verde, o - Premere il pulsante "M", si accede così al menu principale. Nel menu principale selezionare "Immagine" utilizzando i pulsanti "△" o "▽", quindi accedere al menu Immagine premendo i pulsanti "◀" o "▶".

Menu Suono ... Immagine ... Caratter ... Install ... Programm ... Fonte ...

Impostazione luminosità

- Una volta entrati nel menu immagine, Luminosità è la prima voce che si presenta. - Premere il pulsante " ▷" per aumentare la luminosità. - Premere il pulsante " ◀ per abbassare la luminosità.

Immagine Luminosità Contrasto Colore Definizione Imp. Immagine Riduzione Rumore Memorizza

Impostazione contrasto

- Selezionare Contrasto utilizzando i pulsanti "Δ" o "∇". - Premere il pulsante "D" per aumentare il livello del contrasto. - Premere il pulsante "◀" per abbassare il livello del contrasto.

Immagine Luminosità Contrasto Colore Definizione Imp. Immagine Riduzione Rumore Memorizza

Impostazione colore

- Selezionare Colore utilizzando i pulsanti "△" o "▽". - Premere il pulsante "D" per aumentare il livello del colore. - Premere il pulsante "◀" per abbassare il livello del colore.

Immagine Luminosità Contrasto Colore Definizione Imp. Immagine Riduzione Rumore Memorizza

Impostazione definizione

- Selezionare Definizione utilizzando i pulsanti "Δo" - Premere il pulsante "D" per aumentare il livello di cresta. - Premere il pulsante "◀" per abbassare il livello di cresta.

Immagine Luminosità Contrasto Colore Definizione Imp. Immagine Riduzione Rumore Memorizza

Modo Immagine:

- Usare “ ” o “ ” bottone sceglie il modo di immagine. - Premere “◀” o “▶” e scegliere imp. imagine. L'impostazione immagine può essere regolata: Auto, 4:3, 16:9, Cinema, Subtitle, Zoom o Panorama.

Immagine Luminosità Contrasto Colore Definizione Imp. Immagine Riduzione Rumore Memorizza 4:3

Impostazione riduzione rumore

- Con i tasti “ ” o “ ” selezionare Riduzione rumore - Premere i tasti “◀” o “▶” per selezionare il livello di riduzione rumore "Spento" o "Minimo" o "Medio" o "Massimo", poi selezionare "Memorizza" e premere i tasti "per salvare la vostra impostazione

Nota 1 :

Con un livello di segnale RF basso la funzione di Riduzione di Rumore non è efficace. Se il menu viene tolto, l'effetto di questa funzione è visto. Con un segnale RF normale, l'impostazione della riduzione di rumore è evidente.

Nota 2 :

Se la riduzione di rumore è regolata a livello massimo alcune deformazione dell'immagine possono accadere. Se la riduzione di rumore è regolata a metà o al minimo, l'immagine migliorerà.

Immagine Luminosità Contrasto Colore Definizione Imp. Immagine Riduzione Rumore Memorizza Medio

Impostazione colore-Tinta

(Nel corso del sistema di riproduzione NTSC, questa indicazione compare nella modalità AV solamente quando la fonte video NTSC è in uso. In caso contrario, l'opzione Colore-Tinta non è visibile nel menu Immagine.): - Selezionare Colore-Tinta utilizzando i pulsanti "△" o "▽". - Premere il pulsante "D" per aumentare il livello di colore-tinta. - Premere il pulsante "◀" per abbassare il livello di colore-tinta. Il valore centrale è indicato con una freccia.

Immagine Luminosità Contrasto Colore Definizione Imp. Immagine Riduzione Rumore Colore-Tinta Memorizza

Per memorizzare le impostazioni

\- Quando il cursore si trova su una qualsiasi voce che non dispone di sotto-menu, premere il pulsante "OK" sul telecomando per memorizzare direttamente le impostazioni. 0, \- Premere i pulsanti "◀", "▶" o "OK" sull'opzione "Memorizza" per memorizzare le impostazioni del menu Immagine.

Immagine Luminosità Contrasto Colore Definizione Imp. Immagine Riduzione Rumore Memorizza Memorizz.

Menu Caratter.

\- Premere il pulsante Giallo per accedere direttamente al menu Caratter., o \- Premere il pulsante "M", si accede così al menu principale. Nel menu principale selezionare "Caratter." utilizzando i pulsanti "Δ" o "∇", quindi accedere al menu Funzioni premendo i pulsanti "◀" o "▶".

Menu Suono ... Immagine ... Caratter ... Install ... Programm ... Fonte ...

Timer spegnimento

Una volta entrati nel menu Funzioni, Timer spegnimento è la prima opzione selezionata. Utilizzare i pulsanti "◀" o "▶per modificare i valori del timer spegnimento tra Spegnimento, 0:15, 0:30, 0:45, 1:00, 1:15, 1:30, 1:45 e 2:00. Se il timer di spegnimento è attivato viene visualizzato con lo stato del televisore nella parte superiore destra dello schermo. 0:15

Caratter.

 Spento Quando l'ora del timer spegnimento è stata impostata, il televisore entra automaticamente nella modalità di stand-by.

Blocco bambini

E' possibile utilizzare questa opzione per evitare che i bambini cambino i programmi o le impostazioni ecc... senza il telecomando. Il blocco bambini può essere acceso (On) o spento (Off) con i tasti "◀" o "▶". Quando è selezionato Off non vi sarà nessuna differenza nel funzionamento del televisore. Quando viene selezionato On, il televisore può essere controllato solo tramite il telecomando. In questo caso i tasti del pannello di controllo ad eccezione del tasto " 🔒" sulla parte superiore della TV non funzionano.

Caratter. Spegnim. A Tempo Chiave Bambino Lingua Uscita Av-2 Modalità Suono PC Spento

Selezione Menu lingua

Il Menu lingua può essere selezionato pre- mendo i pulsanti " ◀' o " ▷" sulla voce Ling- gua.

Caratter. Spegnim. A Tempo Chiave Bambino Lingua Uscita Av-2 Modalità Suono PC Italiano

Uscita Av-2

Dall'uscita Av-2; sono disponibili TV, AV-1 o AV-3. E' possibile scegliere TV, AV-1 o AV-3 premendo il tasto " ◀" o " "Lsu "Uscita Av-2".

Caratter. Spegnim. A Tempo Chiave Bambino Lingua Uscita Av-2 Modalità Suono PC TV

Modalità Suono PC

Il suono del PC può essere selezionato pre- mendo i pulsanti " ◀ o " ▶ sulla voce Mo- dalità Suono PC. È possibile selezionare il suono proveniente dal televisore, da TV, AV-1, AV-2, AV-3 o PC da ascoltare nella modalità PC.

Caratter. Spegnim. A Tempo Chiave Bambino Lingua Uscita Av-2 Modalità Suono PC PC

Per memorizzare le impostazioni

Nel menu Funzioni tutte le impostazioni vengono memorizzate automaticamente.

Menu installazione

- Premere il pulsante Blu per accedere direttamente al menu Installazione, o - Premere il pulsante "M", si accede così al menu principale. Nel menu principale selezionare "Installazione" utilizzando i pulsanti "△" o "▽", quindi accedere al menu Installazione premendo i pulsanti "◀" o "▶".

Menu Suono ... Immagine ... Caratter ... Install ... Programm ... Fonte ...

Quando viene selezionata una voce qualsiasi sul menu di installazione tramite il tasto "△" o "▽", la voce selezionata viene evidenziata sulla barra inferiore. I cambiamenti tramite la pressione del tasto " ◀" o "▷" saranno visibili unicamente per via dell'evidenziazione della voce selezionata sulla barra inferiore.

Per selezionare i programmi

Per selezionare il numero di un programma, è possibile utilizzare i pulsanti " ◀' o " ▶", i pulsanti numerici o il pulsante a doppia cifra con i pulsanti numerici.

Install. Programma Banda Canale Ricerca Sintonia Fine Vcr Mode Memorizza P 02 C-36 C 36 252

Per selezionare la banda

Si può scegliere la banda "C" o "S" con i pulsanti "◀" o "▶".

Per selezionare il canale

Il Canale può essere cambiato tramite i pulsanti "b" ▶i pulsanti numerici o il pulsante a doppia cifra con i pulsanti numerici.

Per la banda C,

01 - 83, EUROPA OCCIDENTALE.

Per la banda S,

01 - 41, per tutte le tabelle dei canali.

Per selezionare Ricerca

Per avviare il procedimento di ricerca, premere il pulsante " ▷" per la ricerca in avanti e il pulsante " ◀" per la ricerca all'indietro. Se viene rilevato un segnale o si arriva alla fine della banda a ricerca effettuata, premere i pulsanti " ◀" o " ▷" per continuare il procedimento di ricerca. Per arrestarlo in qual- siasi momento, premere nuovamente i pulsanti "◀" o "▶".

Per selezionare Sintonizzazione fine

È possibile utilizzare il procedimento di Sintonizzazione fine per la regolazione ottimale (dopo la regolazione approssimativa), se non si è soddisfatti dell'immagine sullo schermo. Utilizzare i pulsanti " <" o " 'sulla voce Sintonizzazione fine finché non si ottiene sullo schermo la migliore immagine possibile. Normalmente il cursore per affinare la ricezione è situato nella parte sinistra sullo scorri- mento ed è indicato da una freccia.

Impostazione modalità VHS (Videoregistratore)

- Questa voce è visibile nelle modalità TV, AV-1, AV-2, S-VHS, RGB. - Qualora si desideri guardare con il Videoregistratore una trasmissione registrata su una di queste modalità, è consigliabile impostare la modalità del Videoregistratore su "Acceso". Per fare ciò, quando il cursore si trova sulla voce corrispondente, premere i tasti "◀" o "▶". - Qualora si desideri guardare un DVD, è necessario che questa voce sia disattivata, "Spento", perché il DVD non è una fonte esterna simile al VHS e, per poterla guardare al meglio, la modalità VHS deve essere impostata su "Spento".

Per memorizzare le impostazioni

- Premere il pulsante "OK" sul telecomando per memorizzare direttamente le impostazioni. 0, - Premere i pulsanti "◀", "▶" o "OK" sull'opzione Memorizza per memorizzare le impostazioni del menu Installazione. I menu Installazione nella modalità AV è come segue.

Install. Vcr Mode Memorizza Spento

Menu programmi

- Premere il pulsante "i" nella modalità TV per accedere direttamente al menu Installazione, o - Premere il pulsante "M", si accede così al menu principale. Nel menu principale selezionare "Programmi" utilizzando i pulsanti "△" o "▽", quindi accedere al menu Programmi premendo i pulsanti "◀" o "▶".

Menu Suono ... Immagine ... Caratter ... Install ... Programm ... Fonte ...

Muovendo il cursore in quattro direzioni, è possibile raggiungere 20 programmi nella stessa pagina. Scorrendo le pagine verso l'alto e verso il basso con i pulsanti di navigazione, è possibile selezionare tutti i programmi nella modalità TV (esclusa la modalità AV). Tramite l'azione del cursore, la selezione dei programmi viene effettuata automaticamente. Per la selezione dei programmi è anche possibile utilizzare i pulsanti numerici e a doppia cifra. Anche in questo modo la selezione dei programmi avviene automaticamente. Anche lo Stato del televisore viene modificato dalla selezione dei programmi. Quando si utilizza il pulsante doppia cifra per selezionare un programma, l'OSD dello Stato del televisore viene visualizzato con la scritta "P- -" nella quale vengono visualizzati i numeri digitati. Il numero dei programmi va da 00 a 99. Il nome del programma dispone di 4 caratteri. Dopo il procedimento di memorizzazione automatica i nomi dei programmi sono impostati a: \- Ricerca canale "C-01" o "S-01" (banda e numero di canale) o nome del canale sintonizzato se è stato definito.  In fondo al menu c'è una sezione di funzioni per l'ordinamento dei programmi. Ogni funzione viene attivata al un pulsante colorato (vedi sopra). Nome consente di modificare il nome del programma. Con Cancella è possibile cancellare i programmi prescelti. La sezione Inserisci serve per inserire programmi nello spazio di altri. Selezionando la sezione Automemorizza (Memo. Auto), diventa disponibile il menu di memorizzazione automatica.

Nome:

Per cambiare il nome di un programma prestabilito, selezionare il programma e pre- mere il pulsante Rosso (Nome). La prima lettera del nome selezionato inizia a lam- peggiare. Per modificare questa lettera si possono utilizzare i pulsanti "△" o "Ve per selezionare le altre lettere si devono utilizza- re i pulsanti "◀" o "▶". Se il cursore si trova sull'ultima lettera del nome del programma, premendo il pulsante "◀" si riporta il cursore all'inizio. Nel caso contrario, se il cursore si trova all'inizio del nome del pro- gramma, premendo il pulsante "▶" si spo- sta il cursore alla fine. Dopo averlo modificato, il nome viene memorizzato premendo il pulsante Rosso (Memorizza). Dopo aver attivato il procedimento del nome, i procedimenti "Inserisci", "Cancella" e "Automemorizza" (Memo. Auto) vengono disattivati, mentre resta valida l'opzione "Cancella". Questa opzione cancella il procedimento, se non si vuole memorizzare il nuovo nome. L'opzione di cancellazione viene attivata premendo il pulsante Blu.

Inserisci:

Quando viene premuto il pulsante Verde (Inserisci), le funzioni "Nome", "Automemorizza" (Memo. Auto) e "Cancella" sono eliminate, il programma selezionato (A) viene visualizzato con una freccia. D'ora in avanti la selezione automatica viene cancellata. Per mezzo dei pulsanti di navigazione lo spazio del programma prestabilito (B) può essere selezionato e premendo nuovamente il pulsante verde l'inserimento avviene in quello spazio (B). Premere il pulsante Blu per attivare la funzione "Cancella" nel procedimento "Inserisci".

Cancella:

Il pulsante Giallo attiva il procedimento "Cancella", (le funzioni "Nome", "Inserisci" e "Automemorizza" (Memo. Auto) sono inattive). Premendo nuovamente il pulsante Giallo si elimina il programma selezionato dall'elenco programmi ed i programmi sottostanti avanzano di uno. Premendo il pulsante blu si cancella il procedimento "Cancella" attivato.

"Automemorizza" (Memo. Auto):

Premere il pulsante Blu per accedere al menu di memorizzazione automatica. Per conoscere le caratteristiche di questa funzione consultare "Automemorizza" (Memo. Auto) qui di seguito. La funzione di memorizzazione automatica ricerca e memorizza automaticamente tutti i canali sul vostro televisore, secondo il sistema di trasmissione programmi della vostra area.

Avviso

Tutti I Prog. Memorizzati Saranno Cancellati Paese Continua Annulla A.P.S. È In Funzione Prego Attendere Innanzitutto scegliere il "Paese" utilizzando i pulsanti "◀" o "▶" Per cancella "Automemorizza" prima di iniziare, premere il pulsante "TV". Per selezionare "Continua" utilizzare i pulsanti "△" o "▽" e premere i pulsanti "◀" o "▶". Una volta terminata la memorizzazione automatica, comparirà sullo schermo un elenco dei programmi. In questo elenco sono visualizzati i numeri dei programmi ed i nomi loro assegnati. Se non si è d'accordo con le posizioni e/o i nomi dei programmi, è possibile modificarli nel menu Programmi.

Menu Fonti esterne

È possibile commutare il televisore nelle modalità AV premendo direttamente il pulsante "AV" o selezionando il menu Fonti esterne nel menu principale. In modalità AV, si può anche far passare la TV in modalità TV o altre modalità AV selezionando dal menu origine dal menu principale o premendo direttamente il tasto

Menu

Suono ... Immagine ... Caratter ... Install ... Programm ... Fonte ... Nel menu principale, utilizzare inizialmente i tasti "△" o "▽", quindi i tasti "◀" o "▶" per entrare nel menu Fonti esterne. In questo menu, spostare il cursore tramite i tasti "△" o "▽" e quindi premere il tasto OK o "◀" o "▶" quando il cursore si trova sulla voce desiderata. La modalità selezionata compare automaticamente sullo schermo.

TV AV-1 AV-2 AV-3 S-VIDEO PC

ALTRE FUNZIONI

Stato TV

Il numero del programma, il nome del programma (o AV), (che appaiono sullo schermo in alto a sinistra) ed il timer di spegnimento (se abilitato, mostra il tempo residuo sullo schermo in alto a destra). Anche l'indicatore del suono ed il tipo d'immagine appaiono insieme con essi e vengono mostrati per 3 secondi a seguito di un cambio di programma. P 01 Numero del programma PR 01 Nome del programma (4 lettere) Queste diciture su schermo (OSD) appaiono quando si inserisce un nuovo programma premendo un tasto numerico oppure premendo il tasto "PPassaggio da un programma all'altro (P Questo pulsante viene utilizzato per ritornare al programma precedentemente selezionato. Premendo ripetutamente "P 1 2 3 4 5 6 7 8 9 PP 0 P+P

Doppia cifra (- / - - )

Questo OSD viene visualizzato al posto dell'indicazione del numero del programma quando viene premuto il pulsante "Doppia cifra".

P--

Dopo di che, per accedere a un programma, si devono digitare due cifre consecutivamente. Se i pulsanti numerici vengono premuti con eccessivo ritardo la funzione verrà ignorata e la visualizzazione cancellata. Allo stesso modo non deve intercorrere troppo tempo tra la digitazione del primo numero e quella del secondo numero, il limite massimo è di 3 secondi.

Preferenze personali (PP)

Tutti i valori preimpostati verranno recuperati quando viene premuto "PP".

PP

Indicazione suono

Le indicazioni alternative sono Mono, Stereo, Dual I e Dual II. Questa indicazione viene visualizzata sotto il numero del programma sullo schermo. Il pulsante "I-II" viene utilizzato per scegliere tra Mono e Stereo o tra Dual I e Dual II.

MONO

In trasmissione Mono e in mono forzato (per trasmissione Stereo).

STEREO

In trasmissione Stereo.

DUAL I

Se viene rilevata una trasmissione dual. Dual I viene selezionata per default e può essere selezionata anche dopo Dual II con il telecomando.

DUAL II

Se Dual II viene selezionata dal telecomando.

Le diciture su schermo (OSD) relative al tipo d'immagine appaiono quando viene premuto il tasto “☐”. Il tipo d'immagine può essere modificato nella modalità Auto, 4:3, 16:9, Cinema, Subtitle, Zoom o Panorama pre-mendo il tasto “☐”.

Indicatore timer spegnimento

Appare sullo schermo in alto a destra quando si inserisce un nuovo programma pre-mendo un tasto numerico oppure premen-do il tasto "P<P", "-P/CH", "P/CH+", "TV", "AV" o "☐". Quando è attivato il timer di spegnimento, l'indicatore appare insieme allo stato TV e scompare dopo 3 secondi.

All'ora impostata sul timer di spegnimento la TV va automaticamente nella modalità d'attesa (stand-by).

0:15

Indicazione di azzeramento volume

È situata nella metà superiore dello schermo quando è attivata e vi rimane fino alla sua disattivazione.

[NO TEXT]

Per eliminare l'azzeramento esistono due alternative; la prima è di premere il pulsante "X", il volume viene così riportato al valore precedente e la seconda è di aumentare il livello del volume, partendo così dal livello minimo da aumentare. Abbassando il livello del volume nello stato di azzeramento, questo non verrà disattivato, si abbasserà sola-

mente il livello del volume. Se l'azzeramento del volume viene disattivato dopo aver abbassato il livello del volume, il livello risulterà abbassato.

Nessun rilevamento di segnale (TV)

Se non viene rilevato alcun segnale valido per 5 minuti, il televisore passa alla modalità di stand-by a meno che nel frattempo non avvenga il rilevamento di un segnale valido o di un impulso dal telecomando.

Dopo un impulso proveniente dal telecomando (se è attivato il timer nessun-segnale) il timer si ferma e, se nuovamente non viene rilevato alcun segnale, viene attivato nuovamente a 5 minuti iniziando il conto alla rovescia dopo 3 secondi.

Non valido in modalità AV.

4:31

Nessun rilevamento di segnale (PC)

Se nel corso di 1 minuto non viene rilevato alcun segnale l'apparecchio passa alla modalità stand by. Per accendere l'apparecchio premere il tasto "Stand by".

Nessun segnale rilevato

Come l'ultima funzione di stato, il sistema si avvia dal televisore o dal PC, qualunque fosse lo stato prima dello stand by o dello spegnimento. Tener presente che gli ingressi SCART hanno la precedenza sia sul televisore che sul PC.

Barra del volume

Viene visualizzata nella metà inferiore dello schermo. Quando si invia un comando relativo al volume (premendo " -" o " sul telecomando o sul pannello frontale) e nessun menu è attivo, la barra rimane sullo schermo per 3 secondi dopo l'ultimo impulso ricevuto o finché non viene ricevuto un altro comando nel frattempo.

Modalità AV

Premendo il pulsante "AV" è possibile commutare il televisore nelle modalità AV. Premendo questo pulsante il televisore passerà consecutivamente in una delle modalità opzionali AV: AV-1, AV-2, AV-3, S-VIDEO, PC.

Per uscire dalla modalità AV, premere i pulsanti numerici "TV" o P/CH+ / P/CH-.

Segnale fuori campo

Quando il segnale di ingresso PC non è supportato da un televisore LCD-TFT, viene visualizzato un messaggio del tipo "Segnale fuori portata" e lo schermo resta vuoto.

Segnale fuori portata

Se non viene rilevato alcun segnale valido per 5 minuti il sistema va in modalità Stand By.

MODALITA'PC

Installazione

• Togliere l'alimentazione sia al computer che al monitor prima di effettuare qualsiasi collegamento.
• Collegare il terminale del cavo segnale al connettore a 15 pin sulla parte posteriore del computer.

Sub connettore a 15 pin Mini D

10 5 1 6 15 11

• Stringere le viti del cavo del monitor finché i connettori non sono fissati accuratamente (stringere solamente a mano).
• Se viene utilizzato il sistema operativo Windows su un PC con scheda video compatibile Plug&Play della Microsoft, il vostro sistema selezionerà la sincronizzazione più appropriata per il vostro monitor.

Commutazione da TV a PC

Premere il tasto PC per commutare direttamente nella modalità PC.

Menu principale in modalità PC

Accedere al menu principale premendo il pulsante "M" sul telecomando.

Menu ► Suono... Immagine... Caratter... Geometry... Fonte...

Menu suono

Selezionare "Sound (suono)" nel menu principale utilizzando il tasto " △" o " ▽quindi entrare nel menu Suono premendo i tasti "◀", "▶o "OK".

Le voci di questo menu sono descritte nella pagina 12 per l'avvio del menu Suono.

Suono Volume Bilanciamento Funzionament Stereo Effetto Cuffia/Line Out... Equalizzatore... Avl Memorizza

Menu immagine

Nel menu principale, selezionare "Picture (immagine)" utilizzando il tasto " △" o "▽ quindi entrare nel menu Immagine premen-do i tasti "◀", "▶" o "OK".

Tutta la regolazione in questo menu eccetto il Modo di Immagine è identico alla regolazione ha definito il menu di Immagine di TV cominciare sulla Pagina 15. il modo di immagine può essere regolato al Auto, 4:3 e 16:9 nel modo di Computer.

Immagine ► Luminosità Contrasto Imp. Immagine Memorizza

Menu Caratter

Nel menu principale selezionare "Feature (Caratter)" utilizzando il tasto " △" o "▼ quindi entrare nel menu Caratter premendo i tasti "◀", "▶" o "OK".

Le voci di questo menu sono descritte alla pagina 17 avviamento menu Caratter.

Caratter ► Chiave Bambino Língua Uscita Av-2 Modalità suono PC Spento

UONERIA PC:

Questa voce seleziona la fonte audio per la modalità PC tra le seguenti opzioni: AV-1, AV-2, AV-3, PC, TV. Tuttavia quando appare un riquadro (PIP) con il bordo verde, il suono viene convertito in ciò che appare nel PIP stesso. Quando il PIP viene chiuso o quando viene disattivato facendo tornare blu il bordo, il suono torna alla modalità di suoneria PC.

Menu geometria

Il menu geometria non è disponibile quando non c'è un segnale PC valido.

Nel men u pri ncip ale, sel ezion are

"Geometry (geometria)" utilizzando il tasto "△" o "▽", quindi entrare nel menu Geometria premendo i tasti◀, "▶" o "OK".

Geometry ► Posizione orizzontale Posizione verticale Hsync Phase Auto Posizione Memorizza

Regolare la posizione orizzontale o verticale o la fase Hsync utilizzando il tasto “◀”, “▶”. E' possibile regolare la posizione direttamente con "Auto position".

Selezionare "Auto position" utilizzando il tasto "△" o "▽", o premendo il tasto "◀" o "▶".

Nella parte bassa del menu compare la scritta "Wait (attendere)". Dopo alcuni secondi la geometria dello schermo viene regolata automaticamente.

Attenzione: Per una regolazione adeguata si raccomanda di effettuare la regolazione automatica della posizione con l'immagine a schermo pieno.

Per memorizzare questa regolazione del menu selezionare "Store (memorizza)" utilizzando il tasto "△" o "▽ quindi premere il tasto OK, nella parte bassa del menu compare per pochi secondi la scritta "Stored (memorizzato)"

Menu fonti

Nel menu principale selezionare "Source (fonte)" utilizzando il tasto "△" o "▽", quindi entrare nel menu Fonti premendo i tasti "◀" o "▶" o "OK".

Fonte TV AV-1 AV-2 AV-3 S-Video PC

Selezionare le fonti disponibili di TV, AV-1, AV-2, AV-3, S-VIDEO o PC premendo i tasti "◀", "▶o "OK".

TELEVIDEO

Il televideo è un sistema di informazioni in grado di visualizzare testi sullo schermo del vostro televisore. Usando il sistema di informazioni televideo, potete visualizzare una pagina di informazioni relativa a argomenti disponibili in un elenco di contenuti (indice). Nella modalità televideo non è in funzione l'OSD.

Il contrasto, la luminosità o il colore non sono regolabili. Il volume si può invece regolare.

Come usare il televideo

- Selezionare un'emittente su cui viene trasmesso il televideo.

- Premere il pulsante "☐" (TELEVIDEO). Normalmente compare sullo schermo l'elenco dei contenuti (indice).

Come selezionare una pagina del Televideo

- Comporre il numero della pagina di Televideo desiderata usando i tasti numerici.

Il numero della pagina selezionata viene visualizzato in alto a sinistra dello schermo e il contatore della pagina effettuerà una ricerca fino a localizzare il numero di pagina richiesto. Localizzata la pagina, essa verrà visualizzata sullo schermo.

- Premendo il pulsante "P/CH +", si sposterà il televideo in avanti di una pagina alla volta.

- Premendo il pulsante "- P/CH", si sposterà il televideo indietro di una pagina alla volta.

PICH - - + - - +

Per selezionare la pagina Indice

- Per selezionare la pagina dell'indice (di soli- to la pagina n. 100), premere il pulsante "El".

Per Selezionare Il Televideo Con Un Programma Televisivo.

- Premete il tasto "". Il totevideo e' sovrapposto al programma che state vedendo.

- Premete "Z" ancora per ritornare alla pagina di Televideo.

Per selezionare il testo a doppia altezza

- Premere il pulsante "☐" per visualizzare a doppia altezza il testo sulla metà superiore della pagina.

- Premere nuovamente il pulsante "☐" per visualizzare a doppia altezza il testo sulla metà inferiore della pagina.

- Premere ancora una volta il pulsante “ [icon]” per visualizzare l'intera pagina ad altezza normale.

Per evidenziare le informazioni "occultate"

- Premendo il pulsante “?una volta, si evidenzierà la pagina con le risposte a quiz o a giochi.

- Premendo nuovamente il pulsante “☐?” le risposte verranno nuovamente occultate.

Per fermare il cambio di pagina automatico

La pagina selezionata può contenere più informazioni di quanto sia possibile visualizzare sullo schermo. Il resto delle informazioni viene visualizzato dopo un certo lasso di tempo.

- Premendo il pulsante “ 📄”, si arresta il cambio automatico di pagina.

- Premendo “ 📄” ancora una volta, si consente la visualizzazione della pagina successiva.

Per selezionare una pagina di sottoindice

Le pagine di sottoindice sono sottosezioni di pagine televideo molto lunghe che possono essere visualizzate solo una sezione alla volta.

- Selezionare la pagina televideo richiesta.

- Premere il pulsante "EO".

- Il numero di pagina di sottoindice richiesta si seleziona premendo in numeri corrispondenti della pagina, di quattro cifre (es. 0001).

- Se la pagina di sottoindice non viene visualizzata entro breve tempo, premere il pulsante "EX". Sullo schermo apparirà il programma TV.

- Quando la pagina di sottoindice selezionata è stata trovata, il numero della pagina di televideo viene visualizzato nell'angolo in alto a sinistra della schermata.

- Premere il pulsante "EX" per visualizzare la pagine di Televideo selezionata.

ROUND PICTURE FIXTURE PRESS PC

Fastext

(Utilizzabile se il vostro televisore è dotato della funzione FASTEXT)

Il vostro CTV è provvisto del sistema Televideo 7 pagine. Quando viene selezionata una delle 7 pagine in memoria, il sistema la visualizzerà automaticamente, senza doverla cercare.

• Premere il pulsante "P/CH+" per avanzare di una pagina alla volta.
• Premere il pulsante "- P/CH" per tornare indietro di una pagina alla volta.

Per Fastext

Il titolo dell'argomento per le informazioni può essere di un particolare colore.
- Premere il pulsante appropriato, Rosso, Verde, Giallo o Blu in modo da raggiungere velocemente la pagina corretta.

Per TOP text

Questo vale solo se il Vs. Tv è dotato del TOP text. Il modo TOP text sarà attivato automaticamente a seconda della trasmissione. (opzionale)

• se è presente una trasmissione TOP text i tasti colorati appariranno in fila.
• se la trasmissione TOP text non è presente, non appariranno

L'intestazione delle informazioni potrà essere in un riquadro colorato.

Nel modo TOP I comandi “-P/CH” o “P/CH+” selezioneranno rispettivamente la pagina successiva o precedente. Se la trasmissione TOP text non è disponibile, nel caso di utilizzo di questi comandi, le pagine gireranno a caso.

Per esempio la pagina 100 appare come se fosse maggiore della pagina 199.

Per uscire dal Televideo

- Premere i pulsanti "TV". La schermata tornerà alla modalità TV.

Per visualizzare l'ora

• Mentre state guardando un programma TV dotato di televideo, premete il pulsante
  “☐”. Le informazioni sull'ora attuale, provenienti dal Televideo, verranno visualizzate nell'angolo a destra in alto dello schermo finché non vengono premuti i pulsanti “☐”,
  "AV" O "M".

- Se il programma che si sta guardando non ha la trasmissione Televideo, non verrà visualizzata alcuna informazione.

Connessioniperiferiche

Esiste una vasta gamma di dispositivi audio e video che può essere collegata alla Vostra TV.

I diagrammi di connessione alla fine di questo capitolo mostrano dove devono essere collegati i diversi dispositivi sul retro della TV.

Collegamento suono PC

• Collegare l'uscita Audio PC alla presa TFT ingresso Audio PC con il cavo di collegamento stereo.
• Nel menu principale selezionare "Feature (funzione)" utilizzando il tasto " △" o "▽, quindi entrare nel menu Funzioni premendo i tasti "◀" o "▶" o "OK". Portarsi su "PC Sound Mode (modalità suono PC)" utilizzando il tasto "△" o "▽" e selezionare PC dalle opzioni TV, AV-1, AV-2, AV-3 e PC utilizzando i tasti "◀" o "▶" o "OK".
• Source (fonte) potrebbe anche essere selezionata come PC nel menu principale.

Lato TFT Ingresso Audio PC Lato PC Uscita Audio PC

Uso dell'Euroconnettore

L'apparecchio televisivo dispone di due prese per Euroconnettore. Qualora si desideri collegare al televisore delle periferiche (ad es. video, decoder, ecc.) che dispongano di Euroconnettore, utilizzare l'ingresso SCART. Quando un dispositivo esterno è collegato tramite prese per Euroconnettore, il televisore viene automaticamente commutato nella modalità AV. In questo caso, se entrambe le prese sono collegate, SCART-1 ha la precedenza.

Tramite ingresso dell'antenna

Se si desidera collegare al televisore un apparecchio esterno, per es. videoregistratore o decoder, ma questo non è dotato di Euroconnettore, lo stesso dovrà essere collegato alla presa dell'antenna (ANT) sul televisore.

Se il videoregistratore è collegato tramite la presa dell'antenna, si consiglia di utilizzare il Programma n. 0.

Decoder

La TV via cavo offre un'ampia scelta di programmi. Molti sono gratis, altri a pagamento. Questo significa che bisogna abbonarsi alle società di emittenza per ricevere i relativi programmi. Queste società vi forniranno un decoder che consentirà di accedere alla loro programmazione.

Per ulteriori informazioni, chiedete al vostro rivenditore o consultate il manuale fornito con il vostro decoder.

Collegare con un'antenna un decoder al televisore

• Collegare il cavo dell'antenna

Collegare senza antenna un decoder al televisore

- Collegare il decoder al televisore con un eurocavo (Cavo con jack RCA) all'Esterna (Jack RCA) (opzionale). Se il decoder è dotato di Euroconnettore / Jack RCA, si ottiene una qualità d'immagine migliore collegando un eurocavo (Cavo con jack RCA) all'Esterna (Jack RCA) (opzionale).

Tv e videoregistratore

• Collegare i cavi dell'antenna.

È possibile ottenere una migliore qualità dell'immagine collegando anche un eurocavo alla presa ESTERNA.

Riproduzione NTSC

Collegare il videoregistratore NTSC ad uno dei due Euroconnettori sul retro del televisore.

Quindi premere il tasto "AV" per selezionare AV-1 oAV-2.

Cercare e memorizzare il segnale di test del videoregistratore

- Togliere il cavo dell'antenna dalla presa "ANT" del videoregistratore.

- Accendere il televisore e regolare il Videoregistratore sul segnale di Test. (Vedere il manuale del vostro apparecchio).

- Ricercare il segnale di prova del videoregistratore così come sono stati cercati e memorizzati i segnali televisivi. Consultare i capitoli Installazione, Ricerca e Memorizzazione canali TV. Memorizzare il miglior segnale nel programma 0.

- Quando si è memorizzato il segnale di test, reinserire il cavo dell'antenna nella presa "ANT" del videoregistratore.

Macchina fotografica e telecamera

Per collegarsi all'ingresso / (AV-3)

Collegare la macchina fotografica o la telecamera alla parte destro del televisore.

- Collegare il vostro apparecchio al televisore attraverso gli ingressi VIDEO (giallo), AUDIO R (rosso) e AUDIO L (bianco). Si devono collegare le spine agli ingressi dello stesso colore.

Per collegare il decoder al videoregistratore

Alcuni videoregistratori hanno uno speciale Euroconnettore per il decoder.

- Collegare un eurocavo all'Euroconnettore del decoder e allo speciale Euroconnettore del videoregistratore. Consultare anche il manuale del videoregistratore.

- Per collegare il videoregistratore al televisore, consultare il capitolo TV e videoregistratore.

Se si vogliono collegare altri apparecchi al televisore, chiedere al vostro rivenditore.

Collegamento cuffie

Per collegare le cuffie utilizzare l'apposita presa stereo sul lato destro del televisore.

Per collegare il PC

Collegare il monitor PC con il cavo a 15 pin per PC al connettore a 15 pin sulla parte posteriore del computer. Per ulteriori dettagli sull'installazione consultare Installazione nella modalità PC.

Collegamento a un ingresso S-VIDEO

Collegare l'apparecchio fotografico o la telecamera alla parte destro del televisore.

- Collegare l'attrezzatura al televisore tramite l'ingresso S-VIDEO sulla parte destro utilizzando i cavi S-VIDEO.

COLLEGAMENTIANTENNA

Collegamenti antenna esterna

Connessioni periferiche

CUFFIE AUDIO VIDEO ANZIN VIDEOCAMERA DECODER ANTENNA PER RICEVITORE SATELLITARE

MODALITA'DIVISUALIZZAZIONEINGRESSOPC

I visualizzatore ha una risoluzione massima di 1366 x 768, sync. verticale gamma di frequenza di 50-75 Hz e un sync. orizzonatale gamma di frequenza di 30-69KHz.

La seguente tabella è un'illustrazione di alcune delle tipiche modalità di visualizzatore video.

Modalità	Risoluzione			Frequenza
	Orizzonatale	Verticale	Oriz. (kHz)	Vert. (Hz)
1 640	400	31.5	70
2 640	480	31.5	60
3 640	480	37.9	72
4 640	480	37.5	75
5 720	400	31.5	70
6 800	600	35.2	56
7 800	600	37.9	60
8 800	600	48.1	72
9 800	600	46.9	75
10	1024		768	48.4	60
11	1024		768	56.5	70
12	1024		768	60.0	75
13	1280		720	44.8	60
14	1280		768	47.8	60
15	1366		768	47.8	60

La risoluzione originaria del Pannello TFT-LCD Panel è 1366 x 768. Pertanto si consiglia di utilizzare una Modalità 15 per ottenere la migliore qualità di visualizzatore d'ingresso PC.

RISOLUZIONEDEI PROBLEMI

Nessuna immagine visualizzata sullo schermo

Pulizia dello schermo

Pulire lo schermo con panno morbido leggermente inumidito. Non usare solventi abrasivi poiché possono danneggiare lo strato coprente dello schermo televisivo.

Colori anomali dell'immagine sullo schermo

Per il televisore:

E' stato selezionato il sistema TV corretto? L'apparecchio televisivo o l'antenna portatile sono posizionati troppo vicini agli altoparlanti, a un apparecchio audio privo di messa a terra o a luci al neon, ecc.?

Montagne o edifici alti possono essere la causa di una visione doppia o imprecisa dell'immagine. A volte è possibile migliorare la qualità dell'immagine direzionando diversamente l'antenna.

L'immagine o il Televideo sono indistinguibili? Controllare se è stata inserita la frequenza corretta.

La qualità dell'immagine può deteriorarsi quando sono collegati contemporaneamente al televisore due apparecchi esterni. In tal caso, scollegare uno degli apparecchi esterni.

Per il monitor:

• Controllare che il cavo Video (segnale) proveniente dal display sia stato collegato correttamente e saldamente al connettore Video da 15 pin sul pannello posteriore del computer.
• Se è stato utilizzato un adattatore per adattare il connettore cavo Video (segnale) da 15 pin dal display al connettore sul pannello posteriore del computer, controllare la corrispondenza dei pin del display.

Per il televisore:

L'antenna è collegata correttamente? Le spine sono saldamente collegate con la presa dell'antenna? Il cavo dell'antenna è danneggiato? Le spine utilizzate per collegare l'antenna sono di tipo adatto? In caso di dubbio consultare il rivenditore.

No Image (nessuna immagine) significa che il televisore non riceve alcuna trasmissione. Sono stati premuti i tasti giusti sul telecomando? Ritetare.

Per il monitor:

• Controllare che il cavo di alimentazione del display sia stato saldamente collegato nella presa a muro o a una prolunga provvista di messa a terra o una morsettiera.
• Il display è dotato di interruttore per alimentazione elettrica, resterà spento in caso di mancanza di corrente. È necessario spingere nuovamente il pulsante dell'interruttore per dare corrente al display. Controllare che il LED sulla parte frontale del display sia verde.
• Controllare che il cavo Video (segnale) proveniente dal display sia stato collegato correttamente e saldamente al connettore Video da 15 pin sul pannello posteriore del computer.
• Controllare che la scheda Video sia ben inserita nel suo alloggiamento nella scheda madre del computer.
• Controllare che le regolazioni della Luminosità e/o del Contrasto del display non siano state abbassate ai livelli minimi.

Suono

Non viene percepito alcun suono. È stato per caso interrotto l'audio premendo il tasto ? Gli altoparlanti esterni sono collegati al televisore?

Il suono proviene solamente da uno degli altoparlanti. Il bilanciamento è impostato al punto estremo di un'unica direzione? Consultare il menu SUONO.

Telecomando

Il televisore non reagisce più agli impulsi del telecomando. Premere ancora una volta il tasto TV sul telecomando. Forse le pile sono scariche. Se lo sono, è possibile continuare ad utilizzare i tasti sul pannello di controllo nella parte alta del televisore.

E' stato selezionato il menu sbagliato? Premere il tasto TV per ritornare alla modalità TV o premere M per ritornare al menu precedente.

Nessuna soluzione:

Accendere e spegnere il televisore. Se non si ottengono risultati, chiamare il personale di assistenza; non tentare mai di riparare da soli il televisore.

SPECIFICHE TECNICHE

SISTEMASTANDARD DI TRASMISSIONE TV

PAL SECAM B/G L/L'

RICEZIONE CANALI

VHF (BANDA I/III)

UHF (BANDA U)

HYPERBAND

TV VIA CAVO (S1-S20/S21-S41)

INDICATORE DEI CANALI

Sullo schermo (On Screen Display)

INGRESSOANTENNA

75 Ohm (non bilanciata)

TENSIONED'ESERCIZIO

220-240V CA, 50 Hz.

AUDIO

Visualizzazione 16:9, dimensioni dello schermo 27" pollici.

DIMENSIONI (mm)

DIMENSIONI (mm)
DLH			Peso (kg)
245	797	470	12.8	Con base
102	797	440	11	Senza base

Contents

Remote Control Buttons 2

Control Panel Buttons 3
