| Tipo di prodotto | TV LCD 26 pollici |
| Risoluzione | WXGA 1280 x 768 pixel |
| Contrasto | 500:1 |
| Luminosità | 450 cd/m² |
| Tempo di risposta | 16 ms |
| Angolo di visione (H/V) | 176° / 176° |
| Colori visualizzabili | 16,7 milioni |
| Dimensioni con piede (L x A x P) | 797 x 470 x 245 mm |
| Peso con piede | 14,3 kg |
| Dimensioni senza piede (L x A x P) | 797 x 440 x 102 mm |
| Peso senza piede | 12,5 kg |
| Alimentazione | 220 V AC, 50 Hz |
| Consumo | Non specificato |
| Standard TV | PAL, SECAM, B/G, L/L' |
| Canali preimpostati | 100 |
| Ingressi | 2 peritel (AV1, AV2), S-Video, AV composito (AV5), PC VGA, DVI, antenna RF 75 ohm, cuffia |
| Uscita audio | Linea audio (S/D) su presa RCA |
| Funzioni speciali | PIP, PAP, PAT, televideo (Fastext, TOP), APS (programmazione automatica), spegnimento programmato, blocco bambini |
| Audio | Stereo Nicam, altoparlanti integrati, equalizzatore, surround, basso dinamico |
| Batterie telecomando | 2 x LR03 AAA |
| Manutenzione | Panno morbido e asciutto; non utilizzare solventi |
| Sicurezza | Non esporre all'umidità; scollegare in caso di temporale; non ostruire le aperture di ventilazione |
| Riparabilità | Rivolgersi a un tecnico qualificato; utilizzare parti di ricambio originali |
Domande frequenti - DTFT 261 DUAL
Domande degli utenti su DTFT 261 DUAL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Televisore in formato PDF gratuitamente! Trova il tuo manuale DTFT 261 - DUAL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DTFT 261 del marchio DUAL.
MANUALE UTENTE DTFT 261 DUAL
Il pulsanti sul telecomando .... 59
TFT TV 60
Installazione a parete del televisore TFT 62
Preparazione 64
Caratteristiche 64
Caratteristiche pannello 64
Precauzioni di sicurezza 64
Prima di accendere il TV 66
Collegamento alla presa di corrente . 66
Collegamento dell'antenna 66
Come collegare altri apparecchi ..... 66
Come inserire le batterie nel telecomando 66
Accensione e spegnimento del TV ..... 66
Per accendere il televisore: 66
Per spegnere il televisore: 66
Uso del televisore 67
Sistema automatico di programmazione iniziale (APS) ...... 67
Utilizzo dei pulsanti del televisore ..... 67
Uso con il telecomando 68

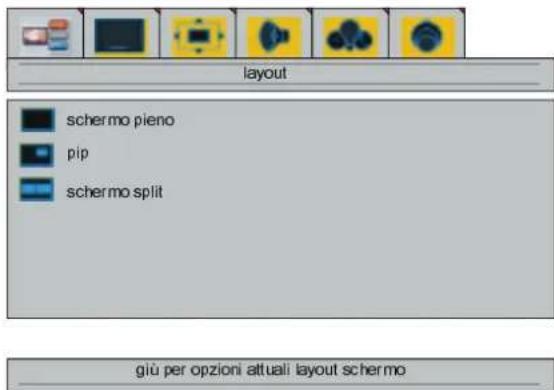

Menu layout 68

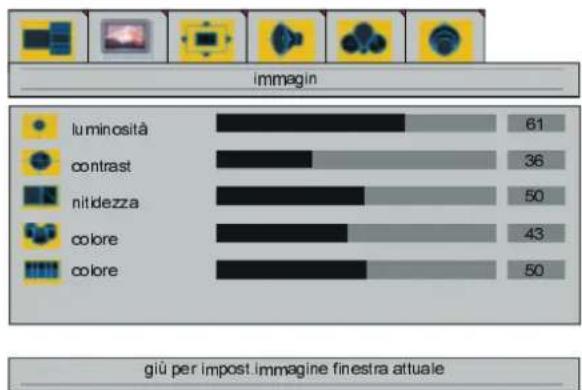

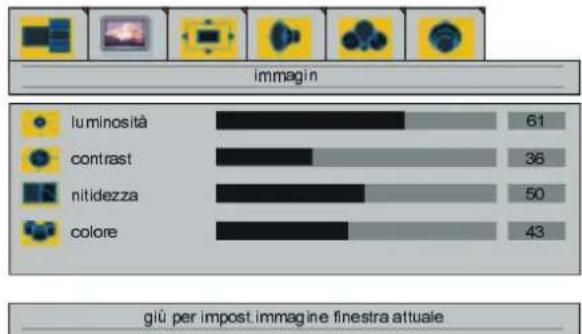

Menu immagine 69

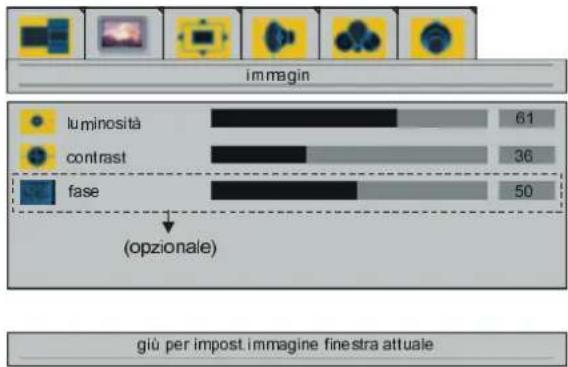

Quando si collega al televisore una sorgente VGA o DVI. 70

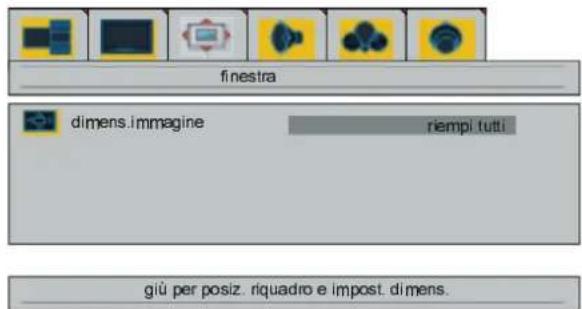

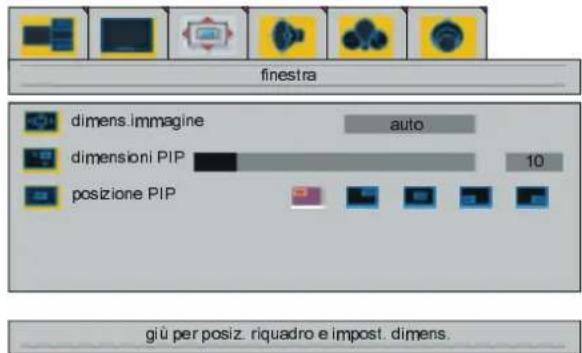

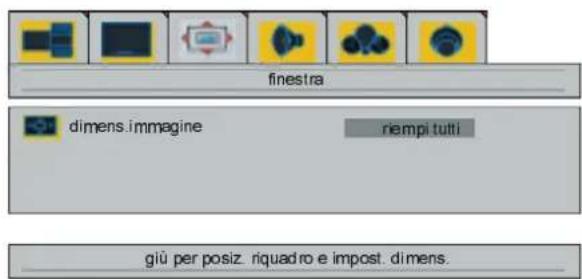

Menu finestra 70

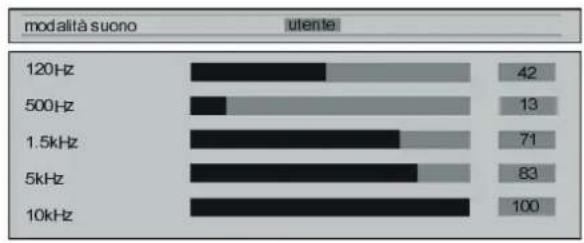

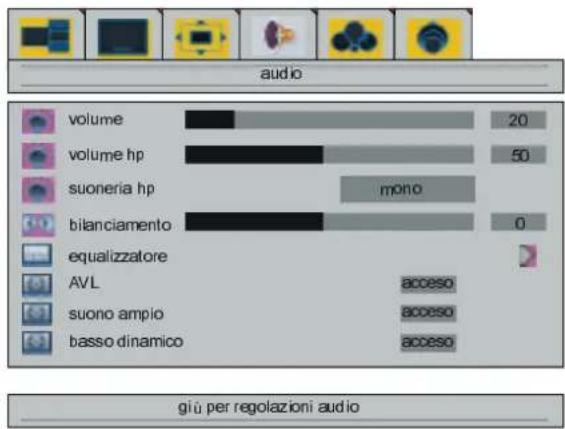

Menu audio 71
volume 71

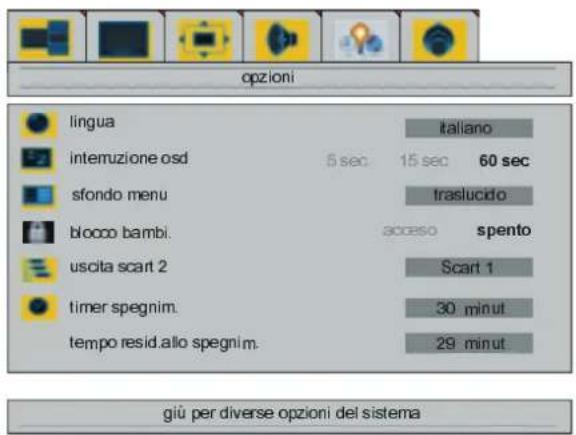

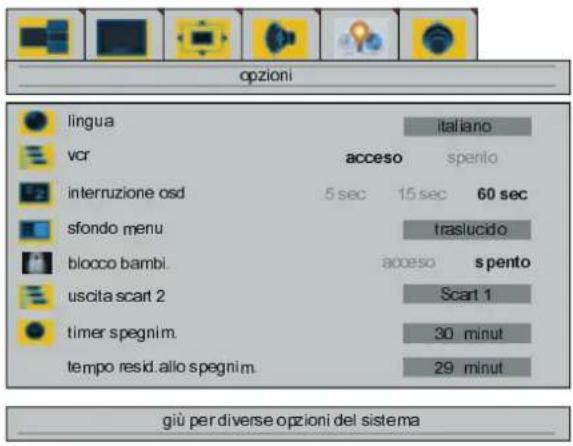

Menu opzioni 72

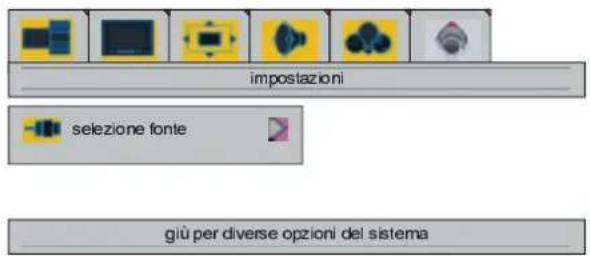

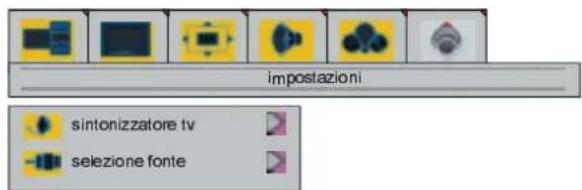

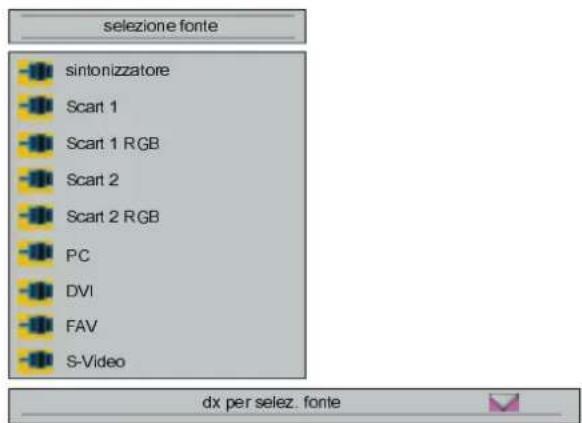

Menu impostazioni 73

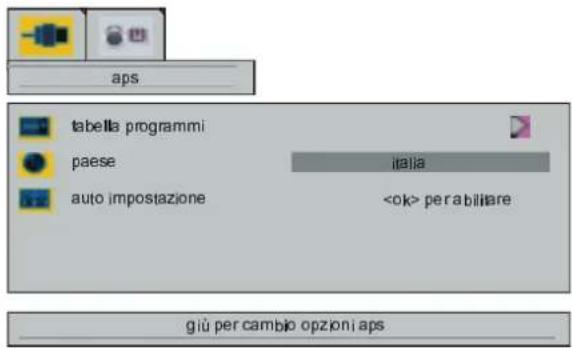

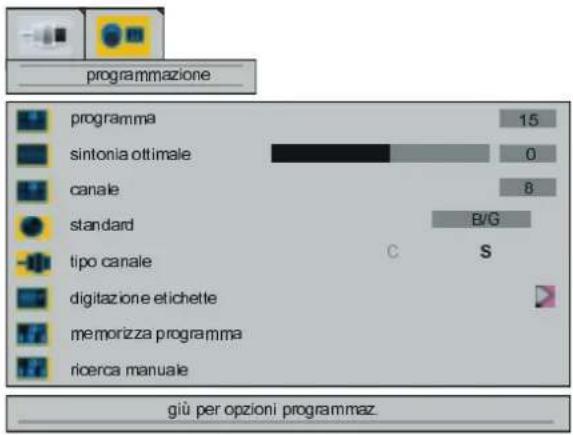

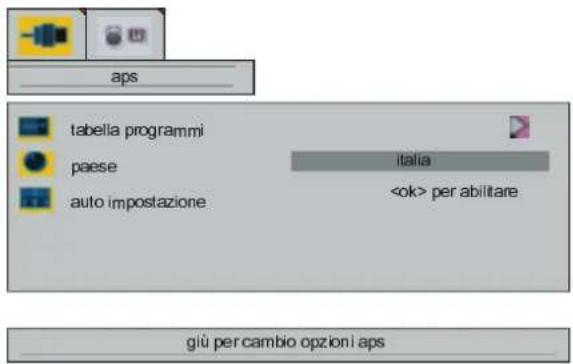

Menu aps (menu sistema di programmazione automatica) ..... 74
Altre funzioni 77
Stato del televisore 77
Programma precedente 77
Commutazione finestra attiva ..... 77
Cambio rapido di un programma (funzione SWAP) 78
Fermo immagine 78
Indicatore dell'audio 78
Indicatore di azzeramento dell'audio (mute) 78
Modalità AV 78
Teletext.... 79
Come usare il televideo 79
Come selezionare una pagina del Televideo .... 79
Come selezionare la pagina Indice .. 79
Come selezionare il televideo e contemporaneamente vedere un programma .... 79
Come selezionare le dimensioni doppie del carattere del testo ..... 79
Per evidenziare le informazioni "occultate" 80
Per fermare il cambio di pagina automatico 80
Per selezionare una pagina di sottoindice 80
Schermata sdoppiata 80
Per uscire dal televideo 80
Per visualizzare l'ora 80
Fasttext 80
Per fasttext 80

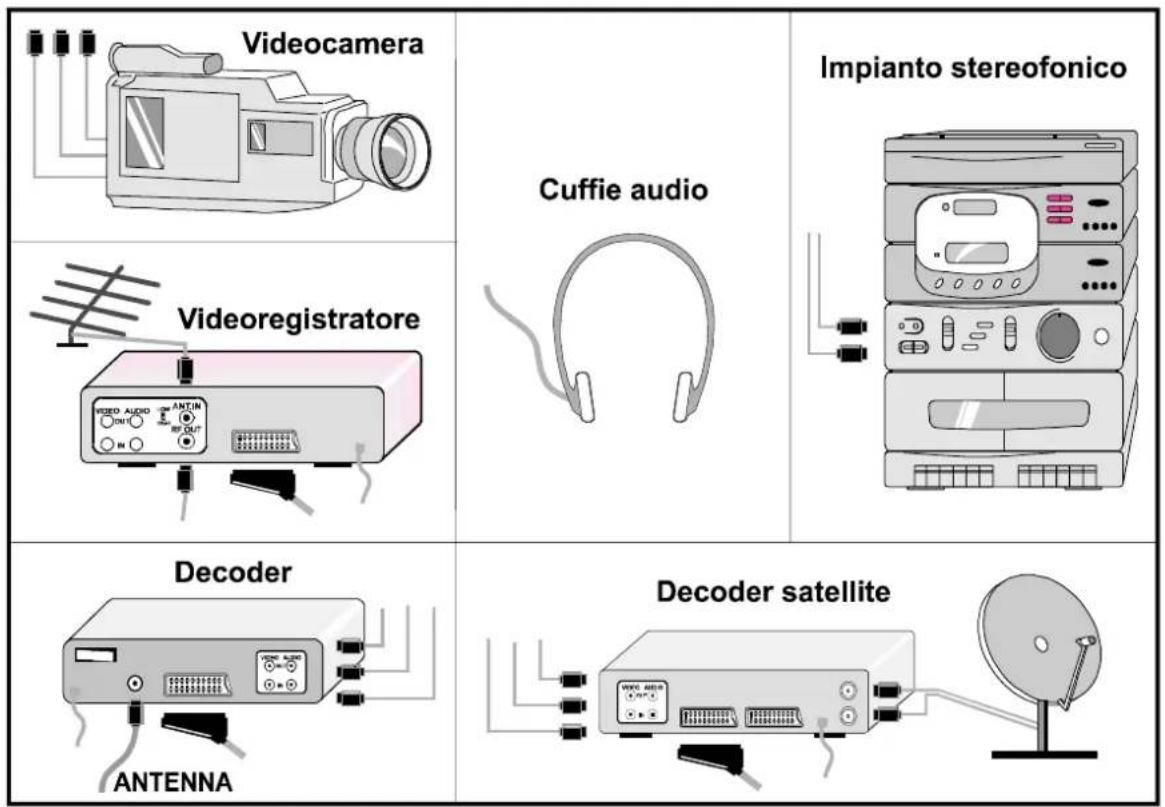

Collegamento di periferiche esterne .. 81
Con presa Euro 81
Attraverso l'ingresso dell'antenna ..... 81
Decoder....81
Televisore e videoregistratore 81
Riproduzione NTSC 81
Funzione di registrazione 81
Cercare e memorizzare il segnale di Test del videoregistratore .... 81
Per il collegamento a un ingresso S-VHS 82
Collegare il decoder al videoregistratore 82
Collegare le cuffie 82

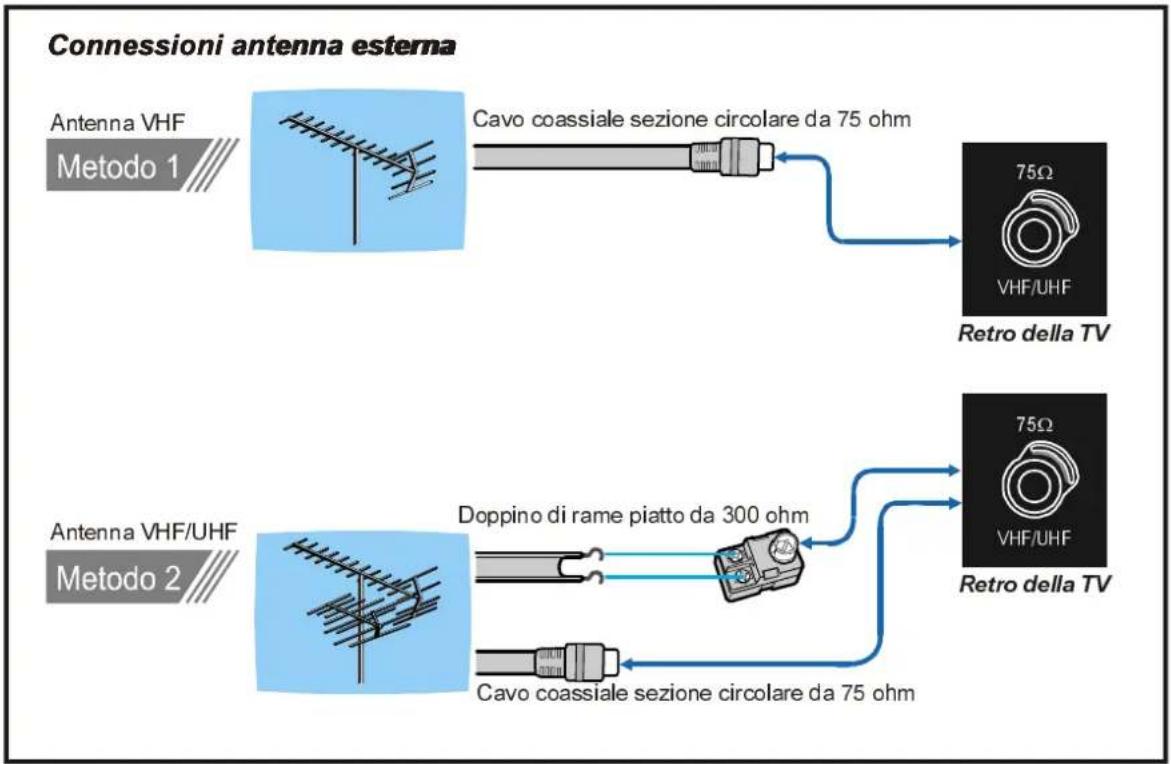

Connessioni dell'antenna 83
Collegamento di periferiche esterne .. 83
Consigli 84
Specifiche tecniche 85

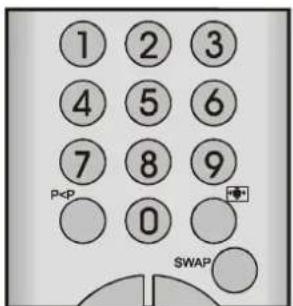

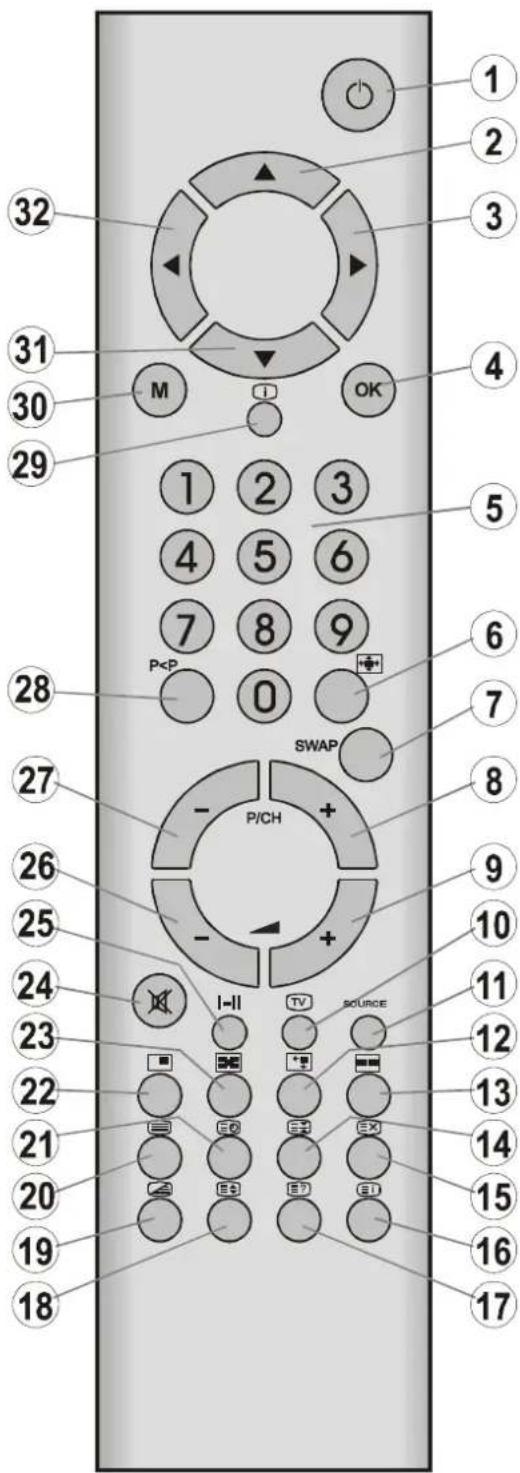

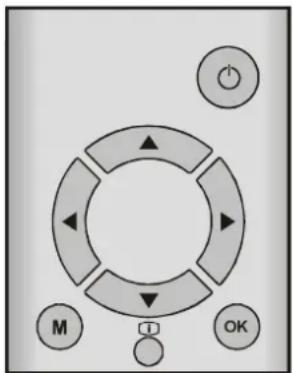

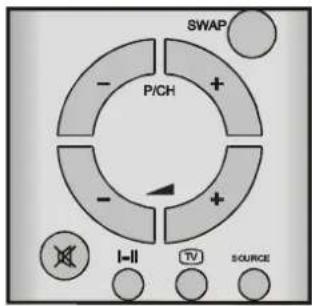

Il pulsanti sul telecomando
① Stand By
2 = Cursore su
3 ▶ = Cursore verso destra
4 OK = Okay / fermo immagine
5 0 - 9 = Selezione diretta programma
6 Dimensioni dell'immagine
7 SWAP = Cambio rapido programma / sorgente
8 P/CH + = Programma +
9 Volume su
10 Menu TV / esci
11 SOURCE = Seleziona sorgente
12 Dimensioni immagine nell'immagine (PIP) / GIALLO
13 Suddividi visualizzazione sullo schermo / BLU
14 Blocca pagina
15 Aggiorna
16 Pagea dell'indice
17 Rivela informazioni "occultate"
18 Ingrandisci
19 Mix / zoom
20 Teletext
21 Ora / sottoindice
22 Immagine nell'immagine (PIP) / ROSSO
23 Posizione immagine nell'immagine (PIP) / VERDE
24 interruzione temporanea dell'audio (Mute)
25 I-II = Mono/Stereo - trasmissione bilingue A-B
26 - riduzione volume
27 - P/CH = Programma -
28 P=Programma precedente
29 +info (Tabella programma)
30 M = Menu
31 ▼ = Cursore giù
32 ← Cursore verso sinistra

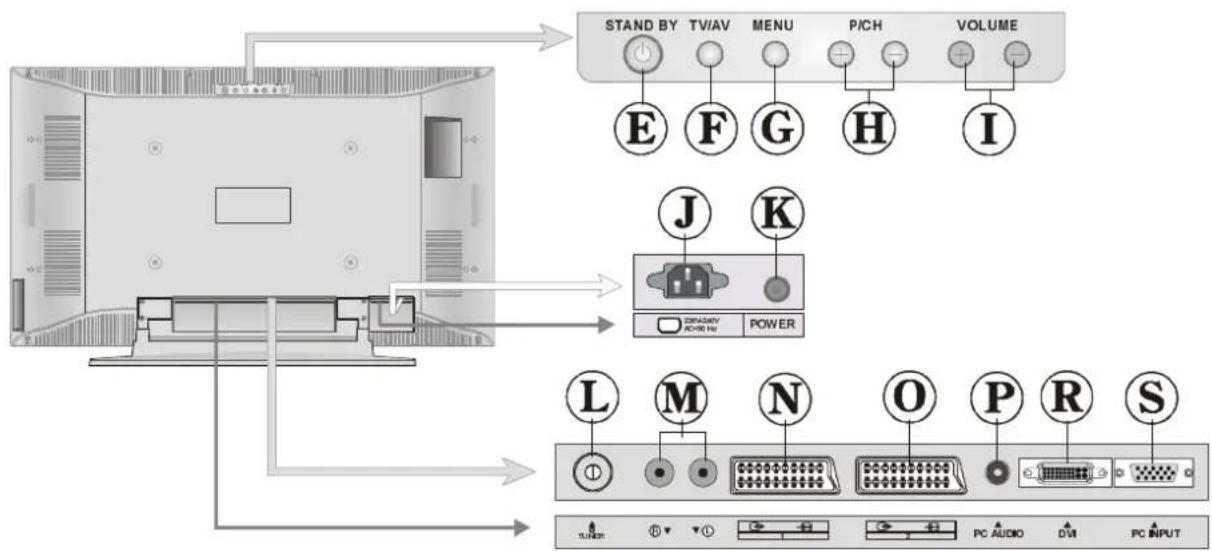

TFT TV

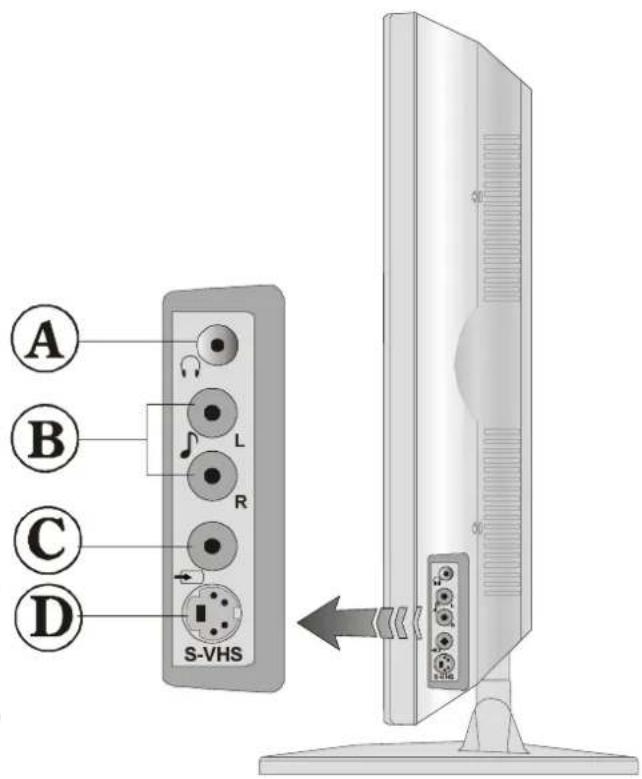

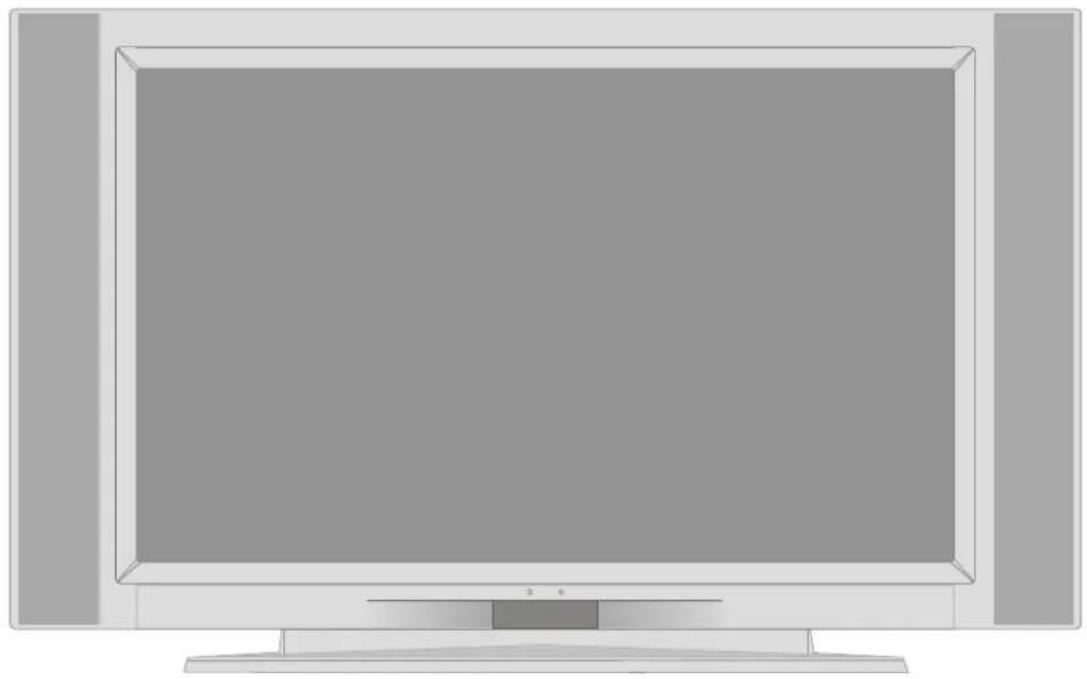

VISTA ANTERIORE
Ⓐ Cuffie
⑧ Ingresso audio (sinistra, destra)
© Ingresso video
D Ingresso S-VHS
E Tasto STAND BY
F Tasto TV/AV
© Tasto MENU
⑧ Tasti Programma +, Programma -
① Tasti Volume +, Volume -
① Ingresso cavo alimentazione
K Interruttore on/off
L Antenna
© Uscita linea audio sinistra (L), destra (R)
⑤ Scart 1 . Scart completa
© Ingresso audio (per sorgente VGA e DVI)
® Ingresso DVI
⑤ Ingresso VGA

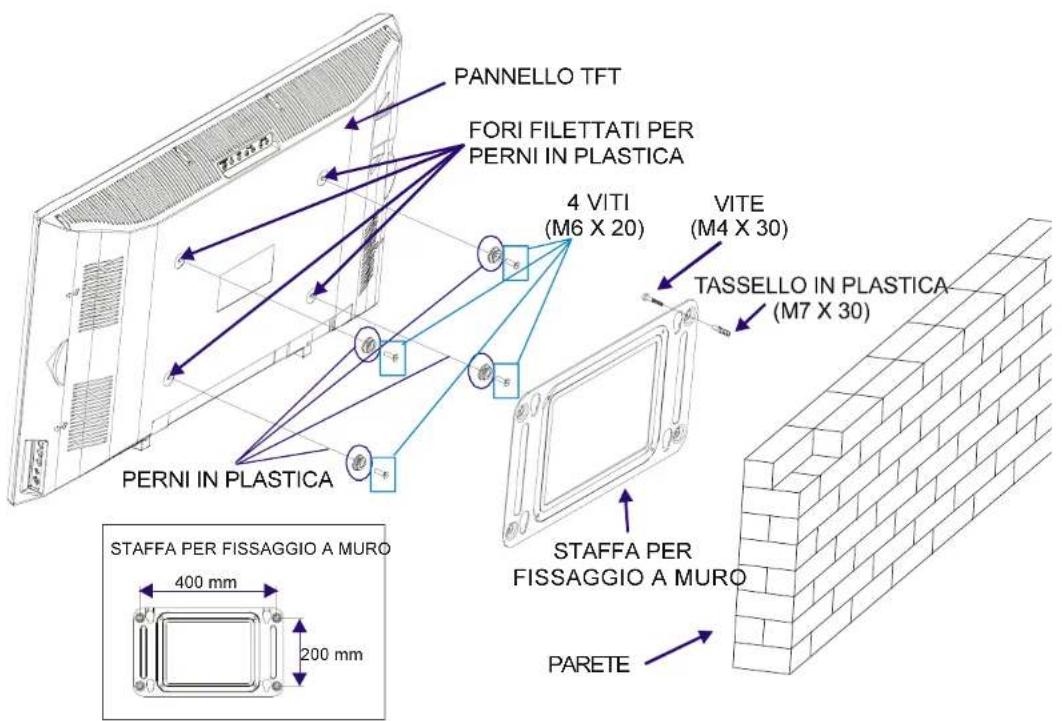

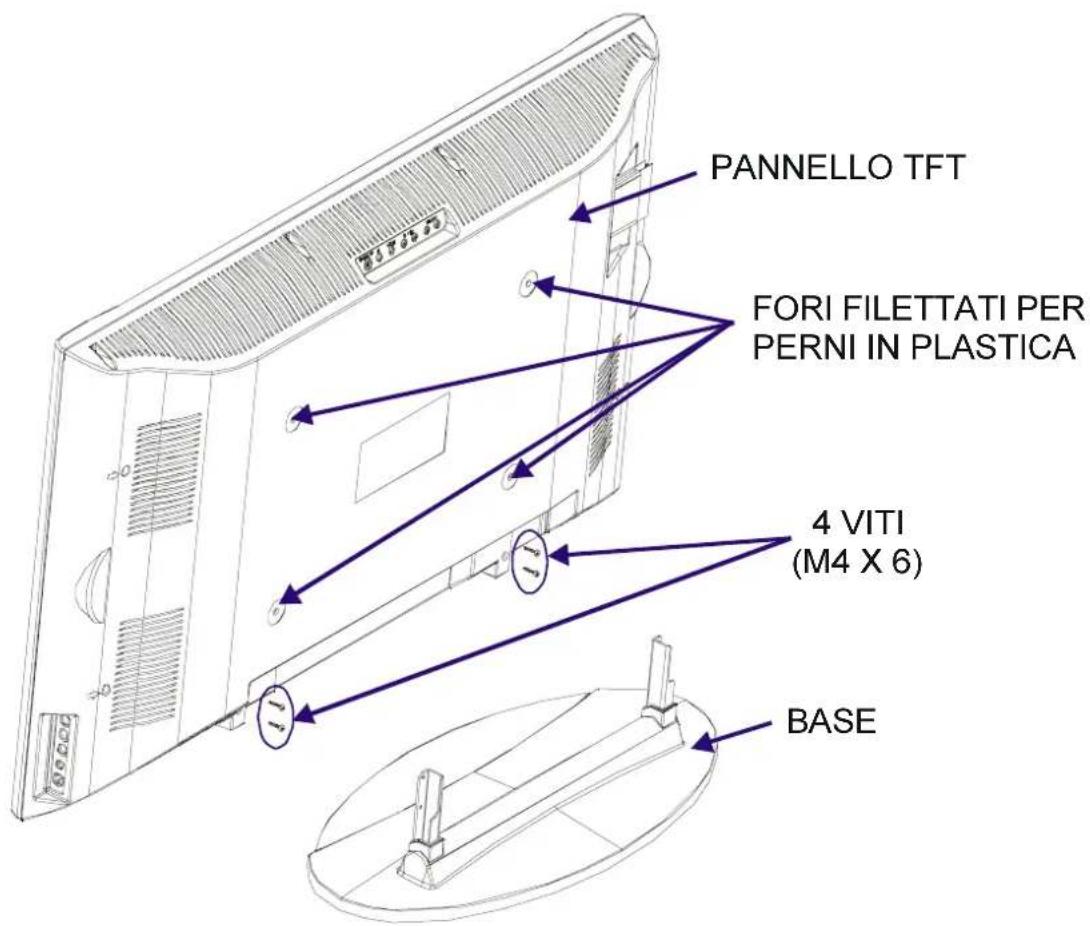

Installazione a parete del televisore TFT
1- Per installare a parete il televisore TFT, occorre per prima cosa rimuovere la base. (Figura 1). Svitare le 4 viti (M4 x 6) che collegano la base al pannello TFT e rimuovere la base dal pannello TFT stesso.
2- Posizionare i 4 perni in plastica in corrispondenza dei fori circolari filettati posti sul retro del pannello TFT e avvitarli al panello TFT con 4 viti (M6 x 20).
3- Installare sulla parete la staffa per fissaggio a muro, come mostrato nella figura 2, utilizzando 4 tasselli (M7 x 30) e 4 viti (M4 x 30).
Decidere il punto della parete nel quale posizionare il pannello TFT. Allineare e segnare con una matita i 4 punti di montaggio sulla staffa a muro. Eseguire dei fori pilota per i tasselli in plastica, poi fissare la staffa a muro con 4 viti (M4 x 30).
4- Sollevare il pannello TFT e appenderlo al muro, in corrispondenza dei fori presenti sulla staffa, tramite le 4 viti apposite poste sul retro del pannello TFT.
FIGURA 1
FIGURA 2

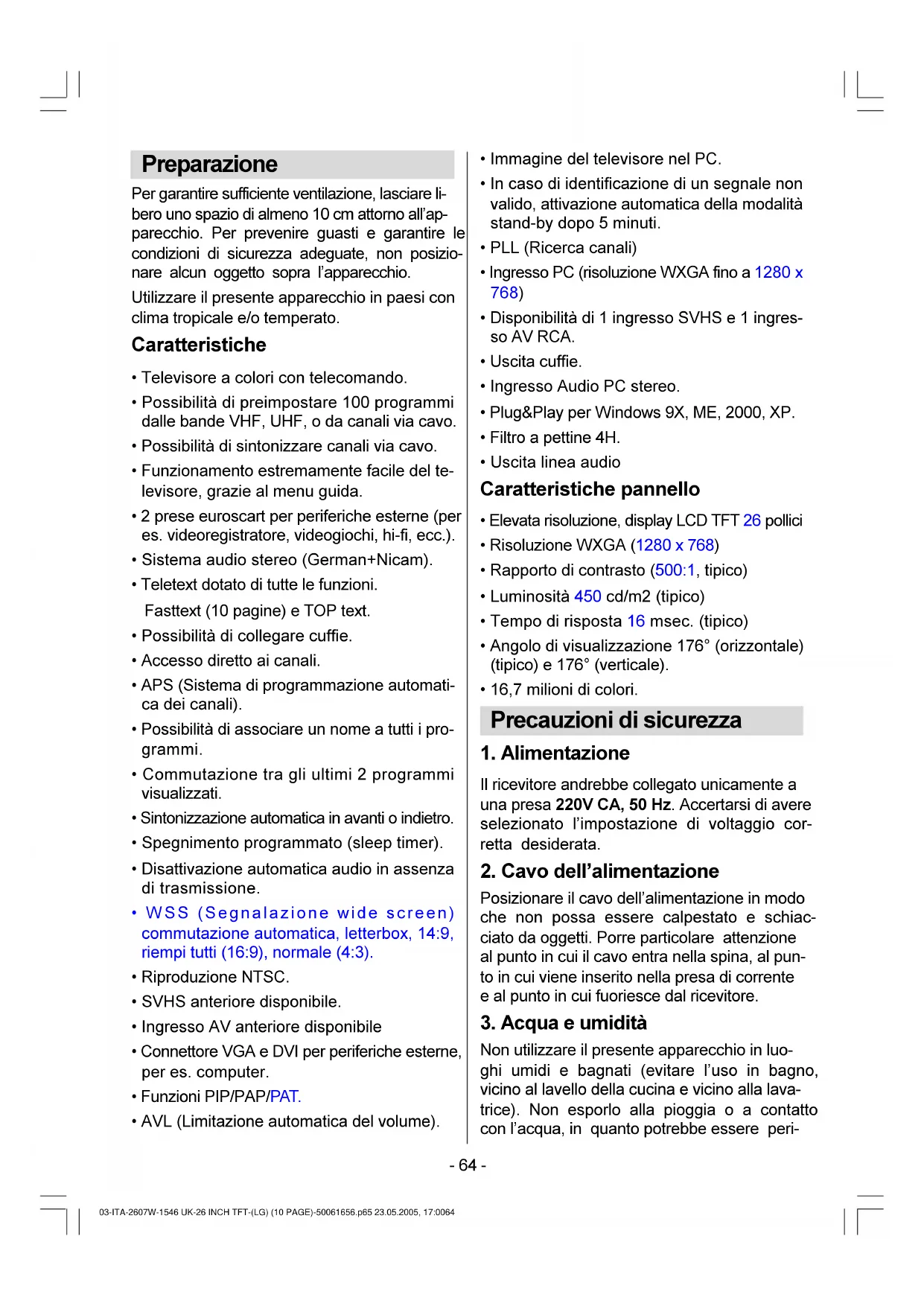

Preparazione

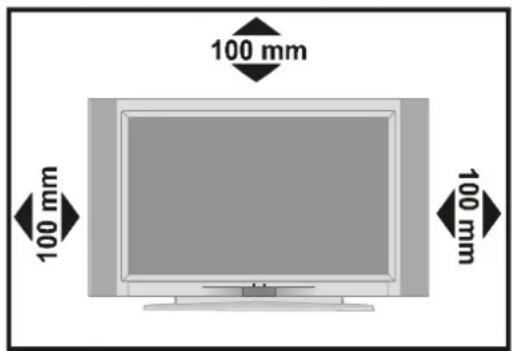

Per garantire sufficiente ventilazione, lasciare libero uno spazio di almeno 10 cm attorno all'apparecchio. Per prevenire guasti e garantire le condizioni di sicurezza adeguate, non posizionare alcun oggetto sopra l'apparecchio.
Utilizzare il presente apparecchio in paesi con clima tropicale e/o temperato.
Caratteristiche
- Televisore a colori con telecomando.
- Possibilità di preimpostare 100 programmi dalle bande VHF, UHF, o da canali via cavo.
- Possibilità di sintonizzare canali via cavo.
- Funzionamento estremamente facile del televisore, grazie al menu guida.
- 2 prese euroscart per periferiche esterne (per es. videoregistratore, videogiochi, hi-fi, ecc.).
- Sistema audio stereo (German+Nicam).
- Teletext dotato di tutte le funzioni.
Fasttext (10 pagine) e TOP text.
- Possibilità di collegare cuffie.
- Accesso diretto ai canali.
- APS (Sistema di programmazione automatica dei canali).
- Possibilità di associare un nome a tutti i programmi.
- Commutazione tra gli ultimi 2 programmi visualizzati.
- Sintonizzazione automatica in avanti o indietro.
- Spegnimento programmato (sleep timer).
- Disattivazione automatica audio in assenza di trasmissione.
- WSS (Segnalazione wide screen) commutazione automatica, letterbox, 14:9, riempi tutti (16:9), normale (4:3).
- Riproduzione NTSC.
• SVHS anteriore disponibile. - Ingresso AV anteriore disponibile
- Connettore VGA e DVI per periferiche esterne, per es. computer.
-
Funzioni PIP/PAP/PAT.
• AVL (Limitazione automatica del volume). -
Immagine del televisore nel PC.
- In caso di identificazione di un segnale non valido, attivazione automatica della modalità stand-by dopo 5 minuti.
- PLL (Ricerca canali)
- Ingresso PC (risoluzione WXGA fino a 1280 x 768)
- Disponibilità di 1 ingresso SVHS e 1 ingresso AV RCA.
- Uscita cuffie.
- Ingresso Audio PC stereo.
- Plug&Play per Windows 9X, ME, 2000, XP.
- Filtro a pettine 4H.
- Uscita linea audio
Caratteristiche pannello
- Elevata risoluzione, display LCD TFT 26 pollici
• Risoluzione WXGA (1280 x 768)
• Rapporto di contrasto (500:1, tipico)
• Luminosità 450 cd/m2 (tipico) - Tempo di risposta 16 msec. (tipico)
- Angolo di visualizzazione 176° (orizzontale) (tipico) e 176° (verticale).
• 16,7 milioni di colori.
Precauzioni di sicurezza
1. Alimentazione
Il ricevitore andrebbe collegato unicamente a una presa 220V CA, 50 Hz. Accertarsi di avere selezionato l'impostazione di voltaggio corretta desiderata.
2. Cavo dell'alimentazione
Posizionare il cavo dell'alimentazione in modo che non possa essere calpestato e schiacciato da oggetti. Porre particolare attenzione al punto in cui il cavo entra nella spina, al punto in cui viene inserito nella presa di corrente e al punto in cui fuoriesce dal ricevitore.

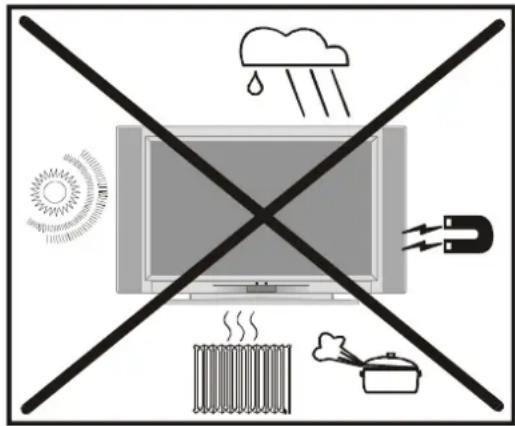

3. Acqua e umidità
Non utilizzare il presente apparecchio in luoghi umidi e bagnati (evitare l'uso in bagno, vicino al lavello della cucina e vicino alla lava-trice). Non esporlo alla pioggia o a contatto con l'acqua, in quanto potrebbe essere peri-
coloso. Non appoggiarvi sopra oggetti contenente liquidi. Proteggere da spruzzi e gocce.
4. Pulizia
Prima di procedere con la pulizia dell'apparecchio, togliere il ricevitore dalla presa di corrente. Non usare prodotti per pulizia liquidi o aerosol. Usare un panno morbido e asciutto.
5. Ventilazione
Le fessure e le aperture poste sul ricevitore servono per una corretta ventilazione e per assicurare un corretto funzionamento dell'apparecchio. Per impedire il surriscaldamento, non ostruire né coprire mai tali aperture.
6. Fulmini
In caso di temporali e fulmini o in caso di as- senze prolungate per vacanze, è opportuno sconnettere il cavo dell'alimentazione dalla presa di corrente a muro.
7. Parti di ricambio
In caso di necessità di parti di ricambio, assicurarsi che il tecnico dell'assistenza abbia utilizzato componenti specificati dal costruttore o dotati delle stesse caratteristiche tecniche degli originali. L'utilizzo di pezzi di ricambio non autorizzati può causare incendi, scosse elettriche o altri pericoli.
8. Assistenza
Per tutte le questioni di assistenza tecnica, contattare personale qualificato. Non rimuovere il coperchio posteriore, in quanto si potrebbero generare scosse elettriche.
9. Fiamme libere
Non appoggiare sull'apparecchio alcuna fonte di emissione di fiamme libere.
Attenzione: Quando il dispositivo non viene utilizzato per un lungo periodo di tempo, deve essere scollegato dall'alimentazione elettrica.
Istruzioni per lo smaltimento:
- Gli elementi dell'imballaggio sono riciclabili e dovrebbero essere smaltiti di conseguenza. I Materiali da imballaggio, quali i sacchetti di plastica, devono essere tenuti lontani dai bambini.
- Le pile, comprese quelle esenti da metallo pesante, non dovrebbero essere smaltite con i rifiuti domestici. Predisporre lo smaltimento delle pile usate in modo rispettoso dell'ambiente. Informarsi della normativa applicata nella zona.
- La lampada fluorescente catodica a freddo nel PANNELLO LCD contiene una piccola quantità di mercurio, si consiglia di attenersi alla locale normativa per lo smaltimento.
"Il pannello a cristalli liquidi (LCD) è un prodotto di elevata tecnologia composto da circa un milione di pixel, in grado di riprodurre i più piccoli dettagli d'immagine. Occasionalmente possono apparire sullo schermo alcuni pixel non attivi sotto forma di un minuscolo puntino fisso di colore blu, verde o rosso, tuttavia ciò non pregiudica il buon funzionamento del prodotto."
"NON LASCIARE IL TELEVISORE IN STANDBY O ACCESO QUANDO NON SI È IN CASA"
Prima di accendere il TV
Collegamento alla presa di corrente
IMPORTANTE: il televisore è stato progettato per funzionare a 220 V CA, 50 Hz.
- Dopo avere disimballato l'apparecchio, lasciare che si adatti alla temperatura dell'ambiente prima di collegarlo alla presa elettrica.

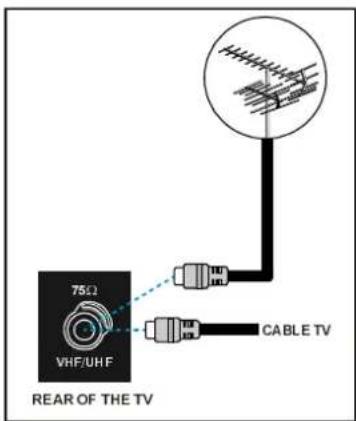

Collegamento dell'antenna
Inserire lo spinotto dell'antenna o lo spinotto del televisore via cavo nella presa per l'ingresso dell'antenna posta sul retro del televisore e collegare a questa presa anche lo spinotto posto sulle periferiche (VCR, DVB, ecc.) che esce dalla presa di uscita del televisore.
Come collegare altri apparecchi
IMPORTANTE: Prima di collegare qualsiasi periferica esterna, spegnere il televisore.
Le prese per i collegamenti esterni sono posti sul retro e sul lato del televisore (opzionali). Per collegare altre periferiche tramite presa scart, si faccia riferimento ai manuali delle relative periferiche.

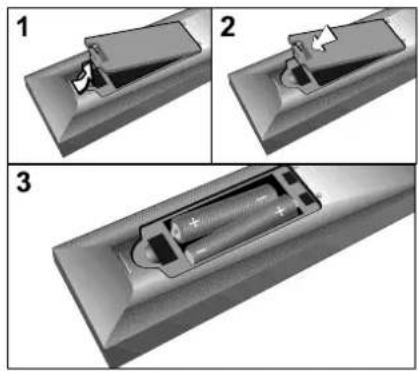

Come inserire le batterie nel telecomando
- Inserire le batterie nella direzione giusta, come mostrato sotto.
- Togliere il coperchio delle batterie posto sul retro del telecomando, sollevando delicata-mente verso l'alto.
- Inserire due batterie tipo AAA (R03) o batterie di tipo analogo.
- Riposizionare il coperchio.
Togliere le batterie dal telecomando se si prevede di non utilizzarlo per lungo tempo, in quanto la fuoriuscita di fluido potrebbe provocare danni.
Accensione e spegnimento del TV
Per accendere il televisore:
Vi sono due modi per accendere il televisore:
1 - Collegare il cavo dell'alimentazione. Premere il tasto di accensione/spegnimento (on/off) posto sul retro del televisore. Il televisore si posizionerà automaticamente in modalità di stand by e si accenderà il led rosso posto sulla parte anteriore del televisore.
2 - Per accendere il TV quando si trova in modalità di stand by:
premere un tasto numerico del telecomando, in modo da selezionare il numero di un programma,
oppure
premere il tasto 🔒", "-P/CH" o "P/CH+" sul televisore, o il tasto "-P/CH" o "P/CH+" sul telecomando. Così facendo comparirà sul televisore l'ultimo canale selezionato. Il televisore si accenderà e la spia da rossa diventerà verde.
Per spegnere il televisore:
- Premere il tasto di "stand by" sul telecomando, in modo da far tornare il televisore in modalità di stand by. La spia da verde diverrà rossa.
In alternativa,
premere il pulsante “ ⏻” posto sul televisore. Il televisore si spegnerà e il led da VERDE diverrà ROSSO.
Per spegnere completamente il televisore, premere il pulsante On/off,
oppure
scollegare il cavo dell'alimentazione dalla presa di rete.
Uso del televisore
Si può azionare il televisore sia con il telecomando, sia con i tasti posti sull'apparecchio.

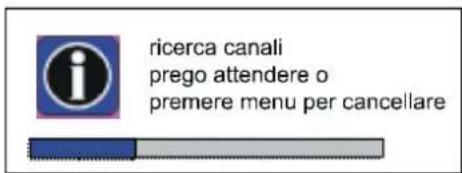

Sistema automatico di programmazione iniziale (APS)

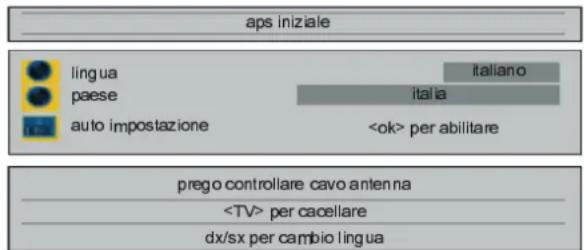

Accendendo il televisore per la prima volta, comparirà il menu che segue. Il sistema automatico di programmazione (APS) ricerca ed elenca tutti i canali e li salva automaticamente sul televisore, in base al tipo di sistema di trasmissione di programmi dell'area di installazione del televisore.
Per annullare la procedura di pioggegammazione automatica prima che imizi, premere il tasto "TV". Per prima cosa selezionare la lingua e il paese con i tasti "▲" / "▼" e "◀" / "►". In questo modo si influirà sulla procedura di ordinamento nella programmazione automatica. Per dare inizio alla programmazione automatica, selezionare auto impostazione con i tasti "▲" / "▼e premere poi " " " o"OK".

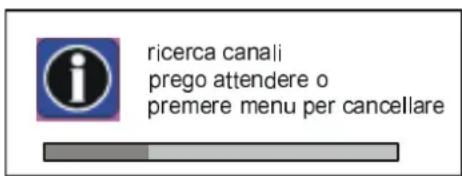

Terminata la procedura di programmazione automatica (APS), apparirà sullo schermo un elenco dei programmi con un numero e un nome assegnati a ciascuncanale.

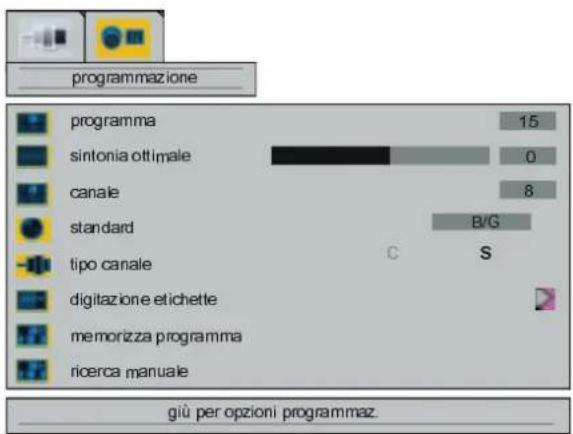

Per cambiare la posizione occupata nell'elenco e/o i nomi dei canali, basterà modificarli all'interno del settomenu aps nel menu Impostazioni. (si veda pagina 74, per la spiegazione della tabella dei canali).
Utilizzo dei pulsanti del televisore
E' possibile effettuare l'impostazione del volume e la selezione dei programmi utilizzando i tasti sul pannello di controllo nella parte alta del televisore.
Regolazione del volume
- Premere il tasto "VOLUME -" per diminuire il volume o il tasto "VOLUME +" per aumentare il volume. Il livello del volume comparirà al centro, nella parte in basso dello schermo.
Selezione dei programmi
Per selezionare il programma successivo, premere il tasto "P/CH+", per selezionare il programma precedente, premere il tasto "P/CH-".
I tasti "P/CH+ / P/CH-" e "VOLUME + / VOLUME -" sul televisore servono come pulsanti di navigazione all'interno del menu.
Accesso al Menu
Per accedere al menu, premere il tasto "MENU" sul pannello di comando posto sulla parte superiore del televisore.
Per navigare all'interno del menu, premere i tasti "P/CH+/P/CH-" e "VOLUME+/VOLUME-" sul pannello di comando posto sulla parte superiore del televisore.
Modalità AV
Per impostare il televisore sulla modalità AV, premere il tasto "TV / AV" sul pannello di comando posto sulla parte superiore del televisore (si veda Modalità AV, a pagina 78).
Uso con il telecomando
Il telecomando del televisore è progettato per controllare tutte le funzioni del modello di televisore scelto. Le funzioni saranno descritte in base al sistema a menu del televisore.
Le funzioni del sistema a menu sono descritte nella sezione Sistema a menu.
Regolazione del volume
Premere il tasto “▲+” per aumentare il volume.
Premere il tasto “- ▲” per diminuire il volume.
Il livello del volume comparirà al centro, nella parte in basso dello schermo.
Sezione del programma (Programma precedente o successivo)
- Premere "-P/CH" per selezionare il programma precedente.
- Premere "P/CH+" per selezionare il programma successivo.
Sezione del programma (accesso diretto):
Per selezionare programmi tra 0 e 9, usare i tasti numerici posti sul telecomando.
Il televisore visualizzerà dopo pochi istanti il programma selezionato.
- Per selezionare un numero di programma a due cifre, inserire la seconda cifra dopo avere digitato la prima, entro 2 secondi.
Sistema a menu
Il televisore è stato progettato con un menu che consente la massima facilità di gestione di un sistema multifunzione. Per accedere al menu, premere il tasto "M" (MENU). Il tasto "M" ha due funzioni. La prima è quella di aprire e chiudere il menu, la seconda è di chiudere il sottomenu e di aprire il menu superiore corrispondente.
Per selezionare un titolo di un menu, premere il tasto “◀” / “▶”, poi premere il tasto “◀” ▼ per selezionare una voce del menu e il tasto “◀” / “▶” o “OK” per accedere a una voce del menu. Per uscire da un menu, premere il tasto “M”.
Menu layout
Premendo il tasto “◀” / “▶”, selezionare la prima icona. Comparirà sullo schermo il menu Layout.
Schermo pieno
Premendo il tasto “▲” / “▼” selezionariala voce schermo pieno. Sullo schermo comparirà il messaggio “
Pip (immagine nell'immagine)
Premendo il tasto “▲” / “▼”, selezionare la voce pip (immagine nell'immagine). Sullo schermo comparirà il messaggio “
Per attivare direttamente il layout di visualizzazione di immagine nell'immagine (PIP), premere il tasto “☐” (ROSSO).
Schermo split
Premendo il tasto “▲” / “▼”, selezionare la voce schermo split. Sullo schermo comparirà il messaggio “
Per attivare direttamente il layout con schermata divisa in due, premere il tasto “■■” (BLU). Nel layout con schermata immagine nell'immagine (pip) e divisa in due (schermo split), per selezionare la finestra attiva agire sui tasti “▲” / “▼”. Premendo i tasti “◀” / “▶”, si attiva la finestra selezionata. Nella finestra attivata, comparirà il simbolo .
Si sentirà l'audio dell'immagine nella finestra selezionata e tutte le funzioni del menu sono valide solo per questa finestra. Tutti i tasti (salvo il tasto di standby e i tasti “ +” / “- ”) sul telecomando e sul pannello di comando sono attivi solo per questa finestra.
Premere il tasto "M" per uscire dal menu layout.
Menu immagine
Premendo il tasto “◀” / “▶”, selezionare la seconda icona. Comparirà sullo schermo il menu immagine.
bar
| Category | Value | |---|---| | luminosità | 61 | | contrast | 36 | | nitidezza | 50 | | colore | 43 | giù per impost immagine finestra attualeLuminosità
Premendo il tasto “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/”, “”/], livello di luminosità si può regolare tra 0 e 100.
Contrast
Premendo il tasto “▲” / “▼, selezionare l'opzione contrast. Sullo schermo comparirà il messaggio “dx/sx per regol. contrasto”. Per aumentare il contrasto premere il tasto▶”. Per diminuire il contrasto premere “◀”. Il livello di contrasto si può regolare tra 0 e 100.
Nitidezza
Premendo il tasto “▲” / “▼, selezionare l'opzione nitidezza. Sullo schermo comparirà il messaggio “dx/sx per modif. nitidezza”. Per aumentare la nitidezza premere il tasto▶”. Per diminuire la nitidezza premere “◀”. Il livello di nitidezza si può regolare tra 0 e 100.
Colore
Premendo il tasto “▲” / “▼, selezionare l'opzione colore. Sullo schermo comparirà il messaggio “dx/sx per regol. colore”. Per aumentare il colore premere il tasto “▶”. Per diminuire il colore premere “◀”. Il livello di colore si può regolare tra 0 e 100.
tint (tinta)
Questa voce compare nel menu picture (im-magine) quando il televisore si trova nella modalità AV, con segnale NTSC. Premendo il tasto “▲” / “▼”, selezionare l'opzione tint (tinta). Comparirà sullo schermo il messaggio “dx/sx per regol. tono colore”. Per aumentare la tinta premere il tasto “▶”. Per diminuire la tinta premere “◀”. Il livello di tinta si può regolare tra 0 e 100.
bar
| Category | Value | |---|---| | luminosità | 61 | | contrast | 36 | | nitidezza | 50 | | colore | 43 | | colore | 50 | giù per impost immagine finestra attualeQuando il televisore è in modalità AV, le voci del menu immagine (luminosità, contrast, nitidezza e colore) possono necessitare di una nuova regolazione.
Quando si collega al televisore una sorgente VGA o DVI.
bar
| Category | Value | |---|---| | luminosità | 61 | | contrast | 36 | | fase | 50 | (opzionale) - Intersection between luminosità and contrast; (top section includes images of light, dark, blue, and yellow icons).Luminosità
Premendo il tasto “▲/””, “telezizazioni di op-l'op-zione luminosità. Sullo schermo comparirà il messaggio “dx/sx per regol. luminosità”. Per aumentare la luminosità premere il tasto “▶”. Per diminuire la luminosità premere ◀”. Il livello di luminosità si può regolare tra 0 100.
contrast
Premendo il tasto “▲” / “▼” selezionare l'opzione contrast. Sullo schermo comparirà il messaggio “dx/sx per regol. contrasto”. Per aumentare il contrasto premere il tasto ▶”. Per diminuire il contrasto premere “◀”. Il livello di contrasto si può regolare tra 0 e 100.
Fase (opzionale)
Questa opzione non è disponibile nel menu immagine quando la sorgente DVI è collegata al televisore.
Premendo il tasto “√/“”, selezionare l'opzione fase. Sullo schermo comparirà il messaggio "dx/sx per regol. fase". Per aumentare la fase premere il tasto “▶”. Per diminuire la fase premere “◀”. Il livello di fase si può regolare tra 0 e 100.
Menu finestra
Premendo il tasto “◀” / “▶”, selezionare la terza icona. Comparirà sullo schermo il menu finestra.
- Se in precedenza nel menu layout era stata selezionata l'opzione a tutto schermo, il menu finestra apparirà come di seguito mostrato.
Dimens. immagine
Premendo il tasto “◀/“”, selezionare l'opzione dimens. immagine. Suboschemo comparirà ill messaggio “dottexppermodif. dimens. immagine”. Premendo i tasti “◀” / “▶”, si possono modificare le dimensioni dell'immagine secondo le opzioni riempi tutti, da zoom, letterbox, sottotitoli, normale, 14:9 e auto (automatica).
Per inserire direttamente le dimensioni dell'immagine desiderate, premere il tasto " [icon]".
- Se in precedenza nel menu layout era stata selezionata l'opzione di immagine nell'immagine, il menu finestra apparirà come di seguito mostrato.
Dimens. immagine
Premendo il tasto “▲” / “▼” selezionare l'opzione dimens. immagine. Sullo schermo comparirà il messaggio “dx/sx per modif. dimens. immagine”. Premendo i tasti “◀” / “▶”, si possono modificare le dimensioni dell'immagine secondo le opzioni riempi tutti, normale e auto (automatica).
Per inserire direttamente le dimensioni dell'immagine desiderate, premere il tasto "
Dimensioni PIP
Premendo il tasto “▲” / “▼, selezionare l'opzione dimensioni PIP. Sullo schermo comparirà il messaggio “dx/sx per regol. dim. rìquadro”. Per aumentare le dimensioni dell'immagine nell'immagine, premere il tasto “▶”. Per diminuire le dimensioni dell'immagine nell'immagine, premere il tasto “◀”. Le dimensioni dell'immagine nell'immagine si possono regolare tra 0 e 100.
Per modificare direttamente le dimensioni dell'immagine nell'immagine, premere il tasto "GIALLO).
Posizione PIP
Premendo il tasto “▲” / “▼” selezionare l'opzione posizione PIP. Sullo schermo comparirà il messaggio “dx/sx per regol. posizione riquadro”. Premendo i tasti “◀” / “▶si potrà modificare la posizione dell'immagine nell'immagine, scegliendo tra le opzioni in alto a sinistra, in alto a destra, nel centro, in basso a sinistra o in basso a destra (come visualizzato nel menu sopra).
Per accedere direttamente alla posizione pip, premere il tasto "VERDE".
Quando si collega al televisore una sorgente VGA o DVI.
Dimens. immagine
Premendo il tasto “▲” / “▼,” selezione rerècepzione dimens. immagine. Sullo schermo comparirà il messaggio “dx/sx per modif. dimens. immagine”. Premendo i tasti “◀” / “▶” si possono modificare le dimensioni dell'immagine secondo le opzioni riempi tutti, riempi 1:1 e riempi aspetto.
Menu audio
Premendo il tasto “◀ / ”▶ selezionare la quarta icona. Sullo schermo comparirà il menu audio.
volume
Premendo il tasto “√” ”, selezionare l'op- zione volume. Sullo schermocompariràl il messaggio “dx/sx per reggol.volume”. Per alzare il livello di volume, premere il tasto “▶”. Per abbassare ill livello ditivolume, premere il tasto “◀ Il livello del volume si può regolare scegliendo un valore compreso tra 0 e 63.
Volume hp
Premendo il tasto “ ▲ ” / “ ▼ selezionare l'opzione volume hp. Sullo schermo comparirà il messaggio “dx/sx per regol. volume hp”. Per alzare il livello di volume delle cuffie, premere il tasto “ ▶”. Per abbassare il livello di volume hp, premere il tasto “ ◀”. Il livello del volume delle cuffie (Volume hp) si può regolare scegliendo un valore compreso tra 0 e 100.
Suoneria hp
Premendo il tasto “””, Selezionare l'op- zione suoneria hp. Sullo schermo comparirà il messaggio “dx/sx per regol. suoneria hp”.
Per modificare la modalità audio delle cuffie, premere il tasto “◀” / “▶”.
L'opzione modalità audio delle cuffie serve per selezionare con quale modalità audio ascoltare i programmi nelle cuffie. Le varie opzioni sono: mono, stereo, dual a o dual b, in base alla trasmissione.
Bilanciamento
Premendo il tasto “↗/“”, selezionare l'opzione bilanciamento. Sullo schermo comparirà il messaggio “dx/sx per regol. bilanciamento”. Per alzare verso destra il bilanciamento dei diffusori, premere il tasto “▶”. Per abbassare verso sinistra il livello di bilanciamento, premere il tasto “◀”. Il livello di bilanciamento si può regolare scegliendo un valore tra -50 e 50.
Equalizzatore
Agendo sui tasti “▲” / “▼, selezionare l'opzione equalizzatore. Sullo schermo comparirà “dx/sx per impostaz. equalizzatore”. Per accedere al menu equalizzatore, premere il tasto “◀” / “▶” o “OK”. Nel menu equalizzatore, agendo sui tasti “◀” / “▶si può impostare la modalità audio desiderata, scegliendo tra le opzioni utente, piatto, pop, rock, jazz e classico. Le impostazioni del menu equalizzatore si possono modificare solo quando la modalità audio è impostata sulla voce utente. Premendo il tasto “▲” / “▼si seleziona la frequenza richiesta, mentre agendo sui tasti “◀” / “▶” si può aumentare o diminuire la frequenza.
Per uscire dal menu Equalizzatore, preme-re il tasto "M".
bar_stacked
| Modality | 120Hz | 500Hz | 1.5kHz | 5kHz | 10kHz | | :--- | :--- | :--- | :--- | :--- | :--- | | utente | 42 | 13 | 71 | 83 | 100 |AVL
Premendo il tasto “▲”/”, “selezione in pop-l'op-zione AVL. Sullo schermo comparirà “dx/sx per AVL acceso/spento”. Per attivare o disattivare la funzione, agire sui tasti freccia “◀” / “▶” selezionando AVL acceso per attivare l'opzione, oppure AVL spento per disattivarla.
suono ampio
Serve per dare all'audio un effetto surround speciale.
Premendo il tasto “▲” / “▼” selezionare l'opzione suono ampio. Sullo schermo comparirà "dx/sx per suono ampio spento/stereo/mono". Agire sui tasti freccia “◀” / “▶” selezionando suono ampio acceso per attivare l'opzione, oppure suono ampio spento per disattivarla.
basso dinamico
Questa opzione serve per incrementare i bas- si.
Premendo il tasto “▲” / “▼”, selezionare l'opzione basso dinamico. Sullo schermo comparirà "dx/sx per basso dinamico acceso/spento". Agire sui tasti freccia “◀” / “▶” selezionando basso dinamico acceso per attivare l'opzione, oppure basso dinamico spento per disattivarla.
Menu opzioni
Premendo il tasto “◀” / “▶”, selezionare la quinta icona. Sullo schermo comparirà il menu opzioni.
Lingua
Premendo il tasto “/”, selezionare l'opzione Lingua. Sulto scollemno o compairà il messaggio "dx/sx per cambicol lingua". Pecemendo il tasto “◀” / “▶”, selezionare la lingua.
vcr
Questa voce compare solo quando il televisore è in modalità AV. Premendo il tasto “▲” / “▼, selezionare l'opzione vcr. Sullo schermo comparirà il messaggio “dx/sx per modif. stato vcr”. Premendo il tasto “◀” / “▶”, attivare o disattivare il vcr.
Interruzione osd
Premendo il tasto “▲”/”, selezionazione di op-l'op-zione interruzione osd. Sullò schermo ocom-parirà ill messaggio “doxsex ppermodif. interruz.osd”. Premendo il tasto “◀” / “▶”, selezionare il timeout della vislocalizzazione a schermo desiderato, scegliendo tra le opzioni 5 sec, 15 sec o 60 sec.
Sfondo menu
Premendo il tasto “▲” / “▼” selezionare l'opzione sfondo menu. Sullo schermo compari-rà il messaggio “destra per modificare sfondo menu”. Premendo il tasto “▶” si può cambiare lo sfondo del menu, scegliendo tra l'opzione traslucido e opaco.
Blocco bambini:
questa funzione può essere utilizzata per impedire che i bambini accendano la TV o cambino programmi, impostazioni ecc. senza il telecomando.
Premendo il tasto “▲” / “▼viene selezionato il blocco bambini. Sullo schermo appare "dx/ sx per modif.". La funzione blocco bambini può essere attivata o disattivata tramite il tasto “◀” oppure “▶ Quando viene disattivata non vi è nessuna differenza nel funzionamento del televisore. Invece, quando viene attivata, il televisore può essere controllato solo tramite il telecomando. In questo caso i tasti sul pannello frontale del tuner (ad eccezione del tasto On/Off: acceso/spento) non funzionano.
Uscita scart 2
Premendo il tasto “▲” / “▼, selezionare l'opzione uscita scart 2. Sullo schermo comparirà il messaggio “dx/sx per selez. uscita scart 2”. Premendo il tasto “◀” / “▶si può impostare l'uscita scart 2 sulle opzioni Scart 1, Sintonizzatore o FAV.
Timer spegnim.
Premendo il tasto “▲” / “▼, selezionare l'opzione timer spegnim.. Sullo schermo comparirà il messaggio “regola timer spegnimento”. Premendo il tasto “◀” / “▶” si può impostare lo spegnimento a tempo sulle opzioni spento, 15, 30, 60, 90 o 120 minuti. La funzione sleep timer o spegnimento a tempo consente di spegnere il televisore dopo un tempo predefinito.
Tempo resid. allo spegnim.
In questo campo è visualizzato il tempo selezionato per lo spegnimento a tempo, nonché il tempo resid. allo spegnim.. La voce tempo restante prima dello spegnimento non è selezionabile con i tasti “ ▲” / “ ▼”.
Menu impostazioni
Premendo il tasto “▲” / “▼”, selezionare la sesta icona. Sullo schermo comparirà il menu impostazioni.
giù per diverse opzioni del sistema
- Se è stata selezionata l'opzione schermata di visualizzazione pip o schermata sdoppiata nel menu layout o nella modalità AV, il menu delle funzioni comparirà nella maniera di seguito riportata.
Sintonizzatore tv
Premendo il tasto “▲” / “▼”, seleziziarer l'op-pzione sintonizzatore tv.
Sullo schermo comparirà il messaggio "
Menu aps (menu sistema di programmazione automatica)
Premendo il tasto “▲”/“▼”all’altenterde del menu sintonizzatore tv, selezionare l'asseconda icoma. Sullo schermo comparirà ilinrequ aps (sistema di programmazione automatica).
Tabella programmi
Premendo il tasto “▲”/”, “sèlezobeziche hop-l'op-zione tabella programmi. Sulboschermo comparirà il messaggio “dx/sx per inserim. tabella programmi”. Premendo il tasto “◀”/“▶” o “OK” si accede alla tabella dei programmi di seguito riportata.
Per accedere direttamente alla tabella dei programmi, premere il testo "i".
- Alla tabella dei programmi si può accedere solo quando si seleziona nel menu layout l'opzione schermo pieno. Non è possibile accedere alla tabella dei programmi se è stata selezionata per il layout l'opzione pip (immagine nell'immagine) o schermo split.
| tabelle programmi | ||
| 1 CNN | 11 ---- | 21 ---- |
| 2 RAI2 | 12 ---- | 22 ---- |
| 3 SAT | 13 ---- | 23 ---- |
| 4 RAI3 | 14 ---- | 24 ---- |
| 5 TV5 | 15 ---- | 25 ---- |
| 6 ZDF | 16 ---- | 26 ---- |
| 7 RA1 | 17 ---- | 27 ---- |
| 8 C02 | 18 ---- | 28 ---- |
| 9 S07 | 19 ---- | 29 ---- |
| 10 C05 | 20 ---- | 30 ---- |
| CancellaInserisciNome | ||
Spostando il cursore in quattro direzioni diverse si riescono a raggiungere 30 programmi nella stessa pagina. Facendo scorrere verso l'alto o verso il basso le pagine con i tasti di navigazione, si possono selezionare tutti i canali nella modalità TV (salvo nella modalità AV).
Nella tabella dei programmi, i tasti “ ▲” / “▼ fungono da tasti cursore verso l’alto e cursore
verso il basso. Agendo sui tasti cursore, si seleziona automaticamente il programma.
I numeri dei canali sono compresi tra 01 e 99.
00 non compare sulla tabella dei programmi. Il nome del canale è costituito da una stringa di 5 caratteri. Dopo il processo di impostazione automatica, i nomi dei canali vengono impostati su "C02" o "S07" (tipo di canale e numero di canale) o sul nome del canale sintonizzato, se è definito.
Nella parte in basso della tabella dei programmi c'è una sezione con le funzioni di gestione dei canali. Ogni funzione viene attivata con un tasto colorato (si veda sopra). La funzione cancella consente di cancellare tutti i canali desiderati. La sezione inserisci consente di inserire un nuovo canale nello spazio precedentemente occupato da un altro canale. Con la funzione nome si può modificare il nome del programma.
Cancella
Per selezionare la funzione "cancella", pre- mere il tasto ROSSO. Comparirà il seguente menu di avvertimento. Premendo il tasto "M" si annulla il processo di cancellazione attiva- to. premendo il tasto "OK" si può cancellare dalla lista dei programmi il canale selezion- to. Il canale seguente salirà di un posto nel- l'elenco.
Inserisci
Con i tasti di navigazioni selezionare il programma che si desidera inserire. Premere il tasto VERDE. Con i tasti di navigazione spostare il canale selezionato nella posizione desiderata e premere nuovamente il tasto VERDE.
Nome
Per cambiare il nome di un programma, per prima cosa selezionarlo, poi premere il tasto GIALLO. Comparirà sullo schermo il menu di seguito riportato.
Verrà evidenziata la prima lettera del nome selezionato. Per cambiare la lettera aggiressi tasti “▲” / “▼”. Per selezionare le altre lettere agire sul tasto “◀” / “▶ Se il cursore si trova in corrispondenza dell'ultima lettera del nome del programma, premere nuovamente il tasto “▶” per spostare il cursore all'inizio del nome. Viceversa, se il cursore si trova in corrispondenza della prima lettera del nome del programma, premere il tasto “◀” per spostare il cursore alla fine del nome.
Paese
Premendo il tasto “▲” / “▼, selezionare l'opzione paese. Sullo schermo comparirà il messaggio “dx/sx per cambio paese”. Premendo il tasto “◀” / “▶ selezionare il paese in cui ci si trova.
Auto impostazione
Premendo il tasto “▲” / “▼”, selezionare l'opzione auto impostazione. Sullo schermo comparirà il messaggio "
Premendo il tasto "M" dopo avere avviato la funzione auto impostazione, comparirà sullo schermo la tabella dei programmi.
Premendo il tasto "OK" si avvierà la funzione auto impostazione e comparirà sullo schermo il seguente menu.
Terminata la procedura di auto impostazione
comparirà sullo schermo la tabella dei programmi.
Menu programmazione
Premendo il tasto “◀” / “▶” all'interno del menu sintonizzatore tv, selezionare la prima icona. Sullo schermo comparirà il menu di programmazione.
Programma
Premendo il tasto “▲/””,▼selezizareadiepl-opzione programma. Sullo sottermoconpaariria il messaggio "dx/sx per scelta programma".
Premendo il tasto “◀” / “▶,” selezionare il numero di programma desiderato. È possibile anche inserire direttamente un numero con i tasti numerici del telecomando. Si possono selezionare fino a 100 programmi, tra 0 e 99.
Sintonia ottimale
Premendo il tasto “▲/“”,▼selezionare l'op- zione sintonia ottimale. Sullo schermo com- parirà il messaggio “dx/sx per regol. sintonizz. ottimale”. Premendo il tasto “◀” / “▶” si può regolare la sintonia. I valori di regolazione sono compresi tra -50 e +50.
Canale
Premendo il tasto “▲” / “▼, selezionare l'opzione canale. Sullo schermo comparirà il messaggio “dx/sx per modif. tipo di canale”.
Premendo il tasto “◀” / “▶si può cambiare il numero del canale. È possibile anche inserire un numero tramite i tasti numerici del telecomando. i valori di regolazione cambiano in base alle opzioni standard e tipo canale.
standard
Premendo il tasto “/”, selezionare l'opzione standard. Sullo schermo comparirà il messaggio "dx/sx per modif. standard". Premendo il tasto “◀” / “▶si può modificare lo standard, passando a B/G, D/K, I o L/L’ (opzionale).
Tipo canale
Premendo il tasto “▲” / “▼”, selezionare l'opzione tipo canale. Sullo schermo comparirà il messaggio “dx/sx per modif. tipo di canale”. Premendo il tasto “◀” / “▶si può modificare il tipo di canale, passando all'opzione C o S.
Digitazione etichette
Premendo il tasto “▲” / “▼, selezionare l'opzione digitazione etichette. Sullo schermo comparirà il messaggio “dx/sx per digitare etichette”. Premendo il tasto “◀” / “▶o “OK” si accede al seguente menu.
Per modificare le etichette, agire sui tasti “”▲ / “▼ o “ ” / “”. ▶
Memorizza programma
Premendo il tasto “▲” / “▼, selezionare l'opzione memorizza programma. Sullo schermo comparirà il messaggio “dx/sx per memorizz.programma”. Premendo il tasto “◀” / “▶” o “OK” si può salvare in memoria il programma desiderato. Sullo schermo comparirà il seguente menu.
Ricerca manuale
Premendo il tasto “▲/“”,▼selezionare l'opzione ricerca manuale. Sullo schermo comparirà il messaggio “dx/sx per cercare”. Premendo il tasto “◀” / “▶” si può avviare la ricerca dei programmi. Sullo schermo comparirà il seguente menu.
Selezione fonte
Premendo il tasto “▲/“”,▼selezionare l'op-
zione selezione fonte nel menu settings
(impostazioni). Sullo schermo comparirà il
messaggio "
All'interno del menu di selezione dell'assorgente, far scorrere le opzioni disponibili pre-mendo il tasto "▲" / "▼e selezionare l'opzione desiderata premendo il tasto / "►". Le opzioni di sorgente disponibili sono: Sintonizzatore, Scart 1, Scart 1 RGB, Scart 2, Scart 2 RGB, PC, DVI, FAV, S-Video. 9 di queste voci compaiono direttamente nel menu. Per visualizzare le altre, premere il tasto "▲" / "▼".
Altre funzioni
Stato del televisore
Nella parte in alto a destra dello schermo compaiono i dati Programme Number (numero del programma), Programme Name (Nome del programma) e Sound Indicator (Indicatore dell'audio). Nella parte in basso a destra dello schermo insieme a tali dati compare anche l'indicazione Source della sorgente selezionata. Tali dati compaiono sullo schermo per circa 3 secondi, nel passaggio da un canale all'altro.
P 01 Numero del programma
PR\_01 Nome del programma (5 caratteri)
Tali visualizzazioni sullo schermo compaiono quando si seleziona un nuovo programma digitando i tasti numerici, premendo il tasto "P<P", o il tasto "-P/CH", o il tasto "P/CH+" o il tasto "TV".
Programma precedente
Premere il tasto "P<P" (Programma precedente) per selezionare l'ultimo programma selezionato. Questo tasto consente la commutazione tra i due ultimi programmi selezionati. Per esempio, selezionare il programma 8, poi selezionare il programma 2. A questo punto, premendo il tasto "P<P" si selezionerà il programma 8. Premendo nuovamente il tasto si passerà direttamente al programma 2, e così via.
Commutazione finestra attiva
Nelle modalità PIP e PAP si possono usare i tasti “▲e “” per selezionare la finestra attiva. I tasti cursore “◀” e “▶” servono per la visualizzazione a schermo dello stato di interruzione momentanea dell’audio della finestra attiva.
Cambio rapido di un programma (funzione SWAP)
Questo tasto consente di saltare rapidamente dai programmi nella finestra di visualizzazione immagine nell'immagine (PIP) all'immagine principale se il layout dello schermo è stato impostato sull'opzione di immagine nell'immagine (PIP).
Lo schermo del computer non è visualizzato nella finestra PIP.
Fermo immagine
Per effettuare un fermo immagine dell'immagine attualmente visualizzata sullo schermo, premere il tasto "OK". Il layout di visualizzazione dovrebbe essere impostato sull'opzione full screen (a tutto schermo) per consentire l'im-piego della presente funzione. Se il layout di visualizzazione è impostato su split screen (schermo diviso in due) o su PIP (immagine nell'immagine), la funzione non è accessibile.
Indicatore dell'audio
Le alternative dell'indicatore sono Mono, Stereo, Dual A e Dual B. Tale indicatore compare sullo schermo, sotto l'indicatore del numero di programma. Il tasto "I-II" serve per selezionare le opzioni Mono, Stereo, Dual A o Dual B.
MONO
Con trasmissione in modalità Mono o mono-forzata (per trasmissione stereo).
STEREO
Con trasmissione in modalità Stereo.
DUAL A
Se viene individuata una trasmissione in modalità bilingue. L'opzione Dual A è l'impostazione predefinita. Si può selezionare anche con il telecomando, dopo l'opzione Dual B.
DUAL B
Se si seleziona con il telecomando l'opzione Dual B.
Indicatore di azzeramento dell'audio (mute)
È posto sul lato in alto a sinistra dello schermo, quando viene attivato.
Per annullare la disattivazione temporanea dell'audio, vi sono due alternative: la prima è di premere il tasto “☒”, impostando così il volume sul livello precedentemente impostato; la seconda è di aumentare/ridurre manualmente il livello di volume, partendo dal livello di volume precedente.
Se è impostato il layout di visualizzazione dell'immagine nell'immagine (pip), l'indicatore di azzeramento dell'audio comparirà nella parte centrale in alto della finestra dell'immagine nell'immagine (pip).
Se è impostato il layout di visualizzazione divisa in due (split screen), l'indicatore di azzeramento dell'audio comparirà nella parte in alto a sinistra della finestra attiva.
Modalità AV
Premendo il tasto "SOURCE" o tramite il menu source select di selezione della sorgente, è possibile impostare il televisore sulle varie modalità AV (salvo quando ci si trova in modalità Teletext). Premendo questo tasto si può impostare in sequenza il televisore in una delle modalità AV opzionali: Sintanizzatore 1, Scart 1, Scart 1 RGB, Scart 2, Scart 2 RGB, PC, DVI, FAV e S-Video.
Per la visione di programmi tramite VCR, impostare su on (attiva) la voce vcr nel menu opzioni.
Per uscire dalla modalità AV, premere il tasto "TV", i tasti numerici o il tasto "-P/CH" o il tasto "P/CH+".
Teletext
Il televideo è un sistema di informazioni in grado di visualizzare testi sullo schermo del televisore. Usando il sistema di informazioni televideo, si può visualizzare una pagina di informazioni relativa a argomenti previsti nell'indice del televideo.
Durante l'uso del televideo non è disponibile la funzione di visualizzazione di messaggi a schermo (OSD).
Il contrasto, la luminosità o il colore non sono regolabili. Nella modalità teletext il volume è invece regolabile.
Come usare il televideo
- Selezionare un'emittente su cui viene trasmesso il televideo.
- Premere il tasto 📄". Comparirà sullo schermo l'elenco dei contenuti (indice).
Come selezionare una pagina del Televideo
- Comporre il numero della pagina desiderata usando i tasti numerici.
Il numero della pagina selezionata comparirà nell'angolo in alto a sinistra dello schermo. Il contatore della pagina del televideo effettuerà una ricerca fino a localizzare il numero di pagina richiesto. Localizzata la pagina, verrà visualizzata sullo schermo.
- Premere il tasto "P/CH+" per visualizzare di volta in volta la pagina successiva del televideo.
- Premere il tasto “-P/CH” per visualizzare di volta in volta la pagina precedente del televideo.
Come selezionare la pagina Indice
- Per selezionare il numero di pagina dell'indice (generalmente la pagina 100), premere il tasto "èi
Come selezionare il televideo e contemporaneamente vedere un programma
- Premere il tasto “A questo punto il testo del televideo è sovrapposto sul programma televisivo che si sta visionando.
- Per tornare alla pagina del televideo, premere nuovamente il tasto “☐”.
Come selezionare le dimensioni doppie del carattere del testo
- Premere il tasto “per far comparire la metà superiore della pagina del televideo visualizzata con dimensioni doppie del carattere.
- Premere di nuovo il tasto 📋 per far compa- rire la metà inferiore della pagina del televideo visualizzata con dimensioni doppie del carattere.
- Premere ancora una volta il tasto "per far comparire la pagina completa del televideo visualizzata con dimensioni normali.
Per evidenziare le informazioni "occultate"
- Premendo il tasto “una sola volta compariranno le risposte a quiz o a giochi.
- Premendo nuovamente il tasto ☐?”, le risposte scompariranno nuovamente.
Per fermare il cambio di pagina automatico
La pagina selezionata potrebbe contenere più informazioni di quanto sia possibile visualizzare sullo schermo. In tal caso, il resto delle informazioni verrà visualizzato dopo po-chi istanti.
- Per interrompere il cambio di pagina automatico, premere il tasto “☐☒”.
- Per consentire la visualizzazione della pagina successiva premere nuovamente il tasto “三五”.
Per selezionare una pagina di sottoindice
Le pagine di sottoindice sono sottosezioni di pagine televideo molto lunghe visualizzabili solo sezione dopo sezione.
- Selezionare la pagina televideo richiesta.
- Premere il tasto "e"
- Selezionare il numero di pagina di sottoindice richiesta premendo quattro tasti numerici (per es. 0001).
- Se la pagina di sottoindice selezionata non compare in tempo breve, premere il tasto "EX". Sullo schermo comparirà il programma televisivo.
- Quando viene localizzata la pagina di sottoindice richiesta, il numero della pagina di televideo corrispondente comparirà nell'angolo in alto a sinistra della schermata.
- Per visualizzare la pagina del televideo selezionata premere a questo punto il tasto EX".
Schermata sdoppiata
- Mentre lo schermo è sdoppiato, è possibile convertire in televideo soltanto il programma della parte sinistra dello schermo. Sulla parte destra dello schermo il televideo non è disponibile.
- Selezionate il programma sulla parte sinistra dello schermo quale finestra attiva. Premete il tasto “”, Il televideo apparirà sullo schermo. Per uscire dal televideo premere nuovamente il tasto “oppure “ TV”.
Per uscire dal televideo
- Premere il tasto “ il tasto “ TV”. La schermata tornerà alla modalità TV.
Per visualizzare l'ora
- Quando si guarda un programma che consente la trasmissione del televideo, premendo il tasto “≡é” compariranno sullo schermo le informazioni correnti sull'ora, recuperate dal televideo.
- Per togliere dallo schermo l'ora, premere nuovamente il tasto “≡ê”.
- Se il programma che si sta guardando non ha la trasmissione televideo, non comparirà alcuna informazione.
Fasttext
Se la pagina richiesta non è in memoria, il sistema cerca il numero di pagina richiesto e, dopo averlo trovato, salva nella memoria le 10 pagine che comprendono anche la pagina richiesta.
- Premere il tasto "P/CH+" per visualizzare di volta in volta la pagina successiva del televideo.
- Premere il tasto “-P/CH” per visualizzare di volta in volta la pagina precedente del televideo.
Per fasttext
Il titolo dell'argomento per le informazioni può essere di un particolare colore.
- Premere il tasto appropriato, ROSSO, VERDE, GIALLO o BLU in modo da ricevere velocemente la pagina corretta.
Per TOP text
La modalità di funzionamento TOP text verrà attivata automaticamente qualora sia disponibile una trasmissione di tale tipo.
- Se è presente una trasmissione TOP text, sulla barra di stato appariranno dei tasti colorati codificati.
- Se non è presente alcuna trasmissione TOP text, la barra di stato non comparirà.
Il titolo dell'oggetto delle informazioni può comparire all'interno di una riquadro colorato. In modalità TOP text, con i tasti "-P/CH" o "P/CH+" si potrà selezionare la pagina precedente o successiva. Se non è disponibile alcuna trasmissione TOP text t, in caso di azionamento di tali tasti si verificherà un avviluppamento, nel senso che per esempio pagina 100 apparirà dopo la pagina 199.
Collegamento di periferiche esterne
Si può collegare al televisore un vasto numero di apparecchi audio e video. I seguenti schemi di collegamento mostrano come collegare i diversi apparecchi (opzionali) sul retro o sul lato destro del televisore.
Con presa Euro
Il televisore TFT è dotato di 2 prese euroscart. Per collegare al televisore periferiche (per es. videoregistratore, decoder, ecc.) dotate di connettori scart, usare gli ingressi SCART 1 o SCART 2.
Quando si collega una periferica esterna tramite prese Euro, il televisore si posiziona automaticamente nella modalità AV. Se il segnale è RGB, per visualizzare l'immagine selezionare l'opzione RGB nel menu di selezione della sorgente. Se la periferica esterna è collegata alla presa SCART 1, selezionare Scart 1 RGB. Se la periferica esterna è collegata alla presa SCART 2, selezionare Scart 2 RGB.
Attraverso l'ingresso dell'antenna
Per collegare al televisore periferiche come videoregistratori o decoder sprovvisti di connettore euroscart, utilizzare per il collegamento l'ingresso ANT del televisore.
Se si collega il VCR tramite ingresso dell'antenna, si suggerisce di utilizzare il canale 0.
Decoder
La TV via cavo offre un'ampia scelta di programmi. Molti sono gratis, altri a pagamento. Questo significa che per ricevere i programmi di un'emittente a pagamento occorre stipulare un abbonamento con la società che gestisce tali trasmissioni. Tali società forniranno un decoder in grado di decodificare i programmi desiderati.
Per ulteriori informazioni, chiedere al proprio rivenditore di fiducia o consultare il manuale fornito unitamente al decoder.
Collegare il decoder al televisore usando la presa dell'antenna.
Collegare il cavo dell'antenna
Collegare il decoder al televisore senza usare la presa dell'antenna.
- Collegare il decoder al televisore inserendo il cavo scart nella presa SCART 1.
Televisore e videoregistratore
• Collegare i cavi dell'antenna.
Se si collega un cavo euro alle prese SCART, si ottiene una qualità dell'immagine migliore.
Riproduzione NTSC
Per utilizzare questa opzione, basta:
- Collegare il lettore VCR NTSC al connettore euroscart posto sul retro del televisore.
- Collegare il lettore VCR NTSC agli spinotti RCA posti sul retro del televisore.
Premere poi il tasto "SOURCE" per seleziona-re la sorgente corretta.
Funzione di registrazione
Selezionare la sorgente corretta per la regi- strazione VCR.
- Selezionare il Menu opzioni.
- Selezionare la sorgente uscita scart 2 pre-mendo il tasto “▲” / “▼”.
- Selezionare Scart 1 per copiare l'immagine dal sintonizzatore.
- Selezionare Scart 2 per copiare l'immagine dalla sorgente FAV o dalla SCART 2.
Cercare e memorizzare il segnale di Test del videoregistratore
- Scollegare il cavo dell'antenna dalla presa "ANT" del videoregistratore.
- Accendere il televisore e posizionare il Videoregistratore sul segnale di Test. (Vedere il manuale del videoregistratore).
- Dal menu impostazioni, entrare nel Menu tv sintonizzatore tv. A questo punto dal menu sintonizzatore tv accedere al menu programmazione e selezionare ricerca automatica.
- Cercare il segnale di Test del videoregistratore nello stesso modo in cui si ricercano e si memorizzano i segnali televisivi. Si veda il menu programmazione. Memorizzare il segnale del Test sotto il numero di canale "0".
- Una volta memorizzato il segnale di Test, riposizionare il cavo dell'antenna nella presa "ANT" del videoregistratore.
Macchina fotografica e telecamera
Per collegarsi all'ingresso frontale AV
Collegare l'ingresso FAV della macchina fotografica digitale o della videocamera sul lato destro del televisore.
- Collegare l'apparecchio al televisore tramite gli ingressi VIDEO (giallo), AUDIO destra (R) (rosso) e AUDIO sinistra (L) (bianco). Collegare gli spinotti all'ingresso con lo stesso colore.
Per il collegamento a un ingresso S-VHS
Collegare l'ingresso S-VHS della macchina fotografica digitale o della videocamera sul lato destro del televisore.
- Collegare l'apparecchio al televisore tramite l'ingresso S-VHS e gli ingressi audio degli ingressi della sorgente FAV, usando i cavi S-VHS.
Collegare il decoder al videoregistratore
Alcuni videoregistratori hanno una presa Euro "speciale" per il decoder.
- Collegare il cavo euro alla presa euro del decoder e alla presa euro "speciale" del videoregistratore. Vedere anche il manuale del videoregistratore.
- Per collegare il videoregistratore al televisore, si veda la sezione Televisore e Videoregistratore.
Se si vogliono collegare altri apparecchi al televisore, chiedere al rivenditore di fiducia.
Collegare le cuffie
Per collegare le cuffie, usare la presa per le cuffie stereo posta sul lato destro del televisore.
Connessioni dell'antenna
Collegamento di periferiche esterne
Consigli
Pulizia dello schermo
Pulire lo schermo utilizzando un panno leggermente umido e morbido. Non usare deter-sivi abrasivi o solventi che potrebbero dan-neggiare lo schermo.
Immagine scadente
Assicurarsi di avere selezionato il sistema di visualizzazione corretto, che il TV o l'antenna non siano troppo vicini ad altoparlanti, impianti audio senza messa a terra o luci al neon.
A volte la vicinanza a montagne o a edifici elevati può causare doppie immagini o immagini fantasma. A volte la qualità dell'immagine si può migliorare modificando la direzione dell'antenna.
Se non si vede alcuna immagine né televideo, controllare di avere inserito la frequenza corretta.
La qualità dell'immagine può peggiorare se si collegano contemporaneamente due periferiche al televisore. Eventualmente, scollegare un apparecchio.
Nessuna immagine
L'antenna è collegata correttamente? Gli spinotti sono fissati saldamente alla presa dell'antenna? Il cavo dell'antenna è danneggiato? Sono state utilizzate prese idonee per collegare l'antenna al televisore? In caso di dubbio, consultare il proprio rivenditore di fiducia.
Se non compare alcuna immagine significa che il televisore non riceve alcuna trasmissione. È stato premuto il tasto corretto sul telecomando? Riprovare.
Audio
Non si sente alcun audio. È stato per caso premuto il tasto di azzeramento dell'audio? I diffusori esterni sono collegati al televisore?
L'audio proviene da un unico diffusore esterno. Il livello di bilanciamento è impostato verso un'unica direzione? Si veda il menu audio.
Telecomando
Se il televisore non risponde più al telecomando, provare a premere nuovamente il tasto "TV" sul telecomando. Qualora le batterie si-ano scariche, utilizzare eventualmente i pulsanti posti sul televisore.
È stato selezionato un menu sbagliato? Premere il tasto “TV” per ripristinare la modalità TV o premere il tasto “M” per tornare al menu precedente.
Nessuna soluzione
Spegnere il TV e provare a riaccenderlo. Se non funziona, chiamare il proprio rivenditore di fiducia; non tentare assolutamente di riparare da soli il TV.
Specifiche tecniche
SISTEMA STANDARD DI TRASMISSIONE TV
PAL SECAM B/G L/L'
RICEZIONE CANALI
VHF (BANDA I/III)
UHF (BANDA U)
HYPERBAND
TV VIA CAVO (S1-S20/S21-S41)
NUMERO DI CANALI PRESELEZIONABILI
100
INDICATORE DEI CANALI
Sullo schermo (On Screen Display)
INGRESSO ANTENNA
75 Ohm (non bilanciata)
TENSIONE D'ESERCIZIO
220V CA, 50 Hz.
AUDIO
Visualizzazione 16:9, dimensioni dello schermo 26" pollici.
DIMENSIONI (mm)
| DIMENSIONI (mm) | ||||
| D | L | H | Peso (kg) | |
| 245 | 797 | 470 | 14.3 | Con base |
| 102 | 797 | 440 | 12.5 | Senza base |
