DTFT 261 - Fernseher DUAL - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Fernseher 26 Zoll
Auflösung	WXGA 1280 x 768 Pixel
Kontrastverhältnis	500:1
Helligkeit	450 cd/m²
Reaktionszeit	16 ms
Blickwinkel (H/V)	176° / 176°
Anzeigbare Farben	16,7 Millionen
Abmessungen mit Fuß (B x H x T)	797 x 470 x 245 mm
Gewicht mit Fuß	14,3 kg
Abmessungen ohne Fuß (B x H x T)	797 x 440 x 102 mm
Gewicht ohne Fuß	12,5 kg
Stromversorgung	220 V AC, 50 Hz
Leistungsaufnahme	Nicht angegeben
TV-Normen	PAL, SECAM, B/G, L/L'
Voreingestellte Kanäle	100
Eingänge	2x Scart (AV1, AV2), S-Video, Composite-Video (AV5), PC VGA, DVI, RF-Antenne 75 Ohm, Kopfhörer
Audioausgang	Audio Line Out (L/R) an RCA-Buchse
Sonderfunktionen	PIP, PAP, PAT, Teletext (Fastext, TOP), APS (Automatische Programmsuche), Timer, Kindersicherung
Audio	Stereo Nicam, integrierte Lautsprecher, Equalizer, Surround, Dynamic Bass
Batterien Fernbedienung	2 x LR03 AAA
Pflege	Weiches, trockenes Tuch; keine Lösungsmittel verwenden
Sicherheit	Nicht Feuchtigkeit aussetzen; bei Gewitter Netzstecker ziehen; Lüftungsöffnungen nicht blockieren
Reparierbarkeit	Qualifizierten Techniker hinzuziehen; Original-Ersatzteile verwenden

Häufig gestellte Fragen - DTFT 261 DUAL

Wie führe ich die automatische Programmsuche (APS) durch?

Schalten Sie den Fernseher zum ersten Mal ein oder gehen Sie über Menü > Einstellen > TV-Tuner > Aps auf das Aps-Menü. Wählen Sie Sprache und Land, dann wählen Sie Auto-Einstellung und drücken Sie OK. Der Fernseher sucht automatisch nach allen verfügbaren Kanälen und speichert sie.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie die Batterien (2 x LR03 AAA) und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass kein spezieller Modus aktiv ist. Sie können die Tasten oben am Fernseher (P/CH, VOLUME, MENU, TV/AV) für grundlegende Funktionen verwenden. Wenn das Problem weiterhin besteht, schalten Sie den Fernseher aus und wieder ein.

Wie schließe ich einen Decoder oder Videorecorder an?

Verwenden Sie einen Scart-Anschluss an AV1 oder AV2. Wenn Ihr Gerät keinen Scart hat, schließen Sie es an den Antennen-Eingang (RF) an und wählen Sie Programm 0. Für einen Decoder können Sie auch das Antennenkabel oder Scart verwenden. Schalten Sie den Fernseher vor dem Anschließen aus.

Wie stelle ich die Bildqualität ein?

Drücken Sie MENU und wählen Sie das Bild-Symbol. Sie können Helligkeit (0-100), Kontrast (0-100), Schärfe und Farbe einstellen. Im NTSC-Modus ist auch Farbton verfügbar. Verwenden Sie die Tasten ◀/▶, um jede Einstellung zu ändern.

Wie verwende ich die PIP-Funktion (Bild im Bild)?

Drücken Sie die ROTE Taste der Fernbedienung, um PIP zu aktivieren. Sie können auch über Menü > Bild > pip darauf zugreifen. Das Hauptbild stammt von Tuner 1 und das PIP-Fenster von Tuner 2. Verwenden Sie die Pfeiltasten, um das aktive Fenster auszuwählen, und die Tasten ◀/▶, um die Quelle in jedem Fenster zu ändern.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie zuerst das Antennenkabel und seine Verbindung. Stellen Sie sicher, dass der Fernseher eingeschaltet ist (grüne Leuchte) und nicht im Standby-Modus. Versuchen Sie, in den AV-Modus zu wechseln oder die Quelle mit der SOURCE-Taste zu ändern. Wenn nichts erscheint, führen Sie eine automatische Sendersuche über das APS-Menü durch.

Wie stelle ich den Ton und die Audiomodi ein?

Drücken Sie MENU und wählen Sie Audio. Sie können die Lautstärke (0-63), die Balance, die Kopfhörerlautstärke und den Audio-Modus (Mono, Stereo, Dual A/B) einstellen. Aktivieren Sie den Surround-Sound oder den Dynamic Bass, um das Erlebnis zu verbessern. Verwenden Sie den Equalizer, um die Frequenzen anzupassen.

Wie verwende ich den Teletext?

Wählen Sie einen Sender mit Teletext und drücken Sie die Taste ☐ (Teletext). Geben Sie die Seitenzahl mit den Zifferntasten ein. Verwenden Sie P/CH+/- zum Blättern. Drücken Sie ≡i, um die Zusammenfassung anzuzeigen. Die Fastext-Funktion ermöglicht schnellen Zugriff auf Seiten über die Farbtasten (rot, grün, gelb, blau).

Welche Sicherheitsvorkehrungen sind zu beachten?

Stellen Sie keine Gegenstände auf den Fernseher und lassen Sie mindestens 10 cm Platz um das Gerät zur Belüftung. Ziehen Sie bei Gewitter oder längerer Inaktivität den Netzstecker. Vermeiden Sie Feuchtigkeit: Stellen Sie keine Flüssigkeiten auf das Gerät. Verwenden Sie zur Reinigung ein weiches, trockenes Tuch; niemals Lösungsmittel oder flüssige Reiniger verwenden.

Wie reinige ich den LCD-Bildschirm?

Schalten Sie den Fernseher aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch (Mikrofaser), um den Bildschirm vorsichtig abzuwischen. Falls nötig, befeuchten Sie das Tuch leicht mit klarem Wasser. Verwenden Sie niemals Reinigungsmittel, Alkohol oder Scheuermittel, da diese die Bildschirmbeschichtung beschädigen könnten.

BEDIENUNGSANLEITUNG DTFT 261 DUAL

BEDIENUNGSANLEITUNG MODE D'EMPLOI ISTRUZIONI PER L'USO

DTFT 26-1

FARBFERNSEHGERÄT MIT FERNBEDIENUNG TELEVISEUR COULEUR A TELECOMMANDE TELEVISORE A COLORI CON TELECOMANDO

Inhalt

Fernbedienungstasten 2

TFT TV 3

Wandmontage des

TFT-Fernsehgeräts 5

Vorbereitungen 7

Produktmerkmale 7

Produktmerkmale des Gerätes ..... 7

Sicherheitshinweise 7

Vor dem Einschalten des

Fernsehgeräts 9

Stromanschluss 9

Anschlussmöglichkeiten an der RF-

Eingangsbuchse 9

Andere Geräte anschließen 9

Einlegen der Batterien in die

Fernbedienung 10

Ein- und Ausschalten des

Fernsehgeräts 10

Fernsehgerät einschalten: 10

Fernsehgerät ausschalten: 10

Bedienung des Fernsehgeräts ...... 10

Starten des Automatischen Programmiersystems (APS) 10

Bedienung mit den Tasten am

Fernsehgerät 11

Bedienung mit den Tasten der

Fernbedienung 11

Layoutmenü 12

Bildmenü 13

Wenn VGA oder DVI an das

Fernsehgerät angschlossen sind ..... 13

Fenstermenü 14

Wenn VGA oder DVI an das

Fernsehgerät angschlossen sind ..... 15

Audiomenu 15

Optionsmenü 16

Einstellungsmenü 17

APS-Untermenü 18

Programmtabelle 18

Programmmenü 20

Quelle Auswahl 21

Weitere Funktionen 21

TV-Status 21

Aktives Fenster einschalten 22

Programmtausch (SWAP) 22

Standbild 22

Tonanzeige 22

Stummschalten-Anzeige 22

AV-Betriebsarten 22

Teletext.... 23

Teletext aktivieren 23

Teletextseite aufrufen 23

Indexseite aufrufen 23

Teletext zusammen mit TV-Programm anzeigen 23

Doppelte Texthöhe einstellen 23

„Versteckte“ Informationen zeigen ..... 23

Automatischen Seitenwechsel anhalten 24

Unterseite aufrufen 24

Geteilter Bildschirm 24

Teletext beenden 24

Uhrzeit anzeigen 24

Fastext 24

Externe Geräte anschließen 25

Euro-Scart-Anschluss 25

Antennenanschluss 25

Decoder...... 25

TV und Videorecorder 25

NTSC-Wiedergabe 25

Kopiereinrichtung...... 26

Testsignal des Videorecorders suchen und speichern 26

Kamera und Camcorder 26

Anschließen am FAV-Eingang ..... 26

Anschließen am S-VHS-Eingang ..... 26

Decoder am Videorecorder anschließen 26

Kopfhörer anschließen 26

Externe Geräte anschließen 27

Tipps 28

Bildschirmpflege 28

Schlechtes Bild 28

Kein Bild 28

Ton 28

Fernbedienung 28

Technische Daten 29

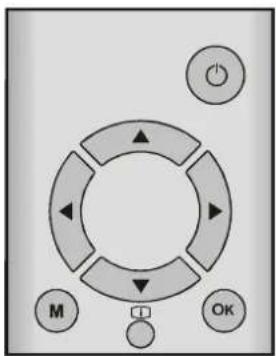

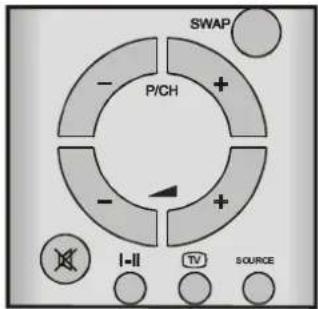

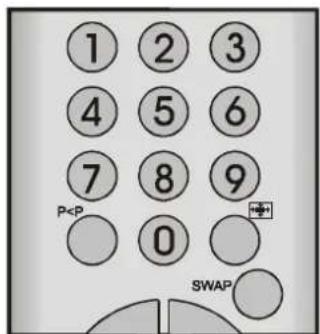

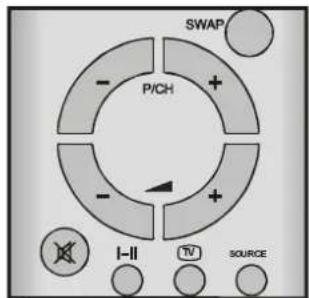

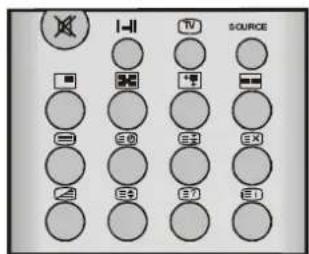

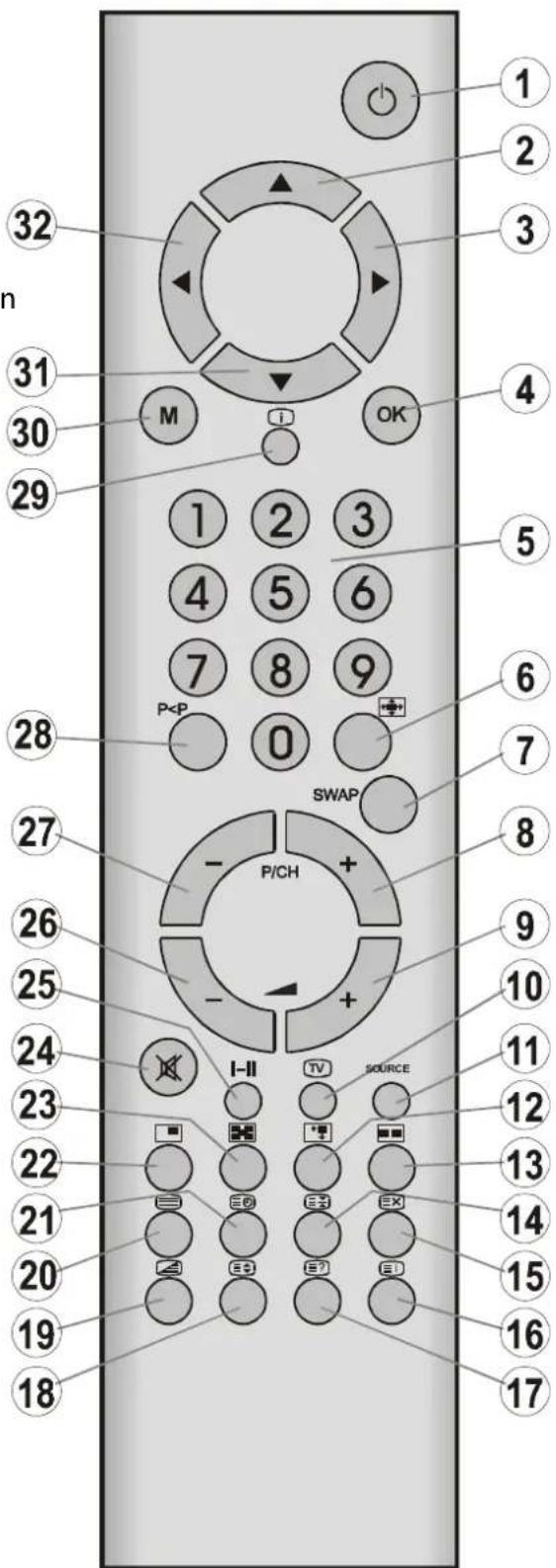

Fernbedienungstasten

1 Bereitschaft
② = Cursor aufwärts
3 ▶ = Cursor rechts
4 OK = Okay / Standbild
5 0 - 9 = Direktprogramm
6 Bildgröße
⑦ SWAP = Programm / Signalquelle tauschen
8 P/CH + = Programm aufwärts
9 = Lautstärke erhöhen
10 TV / Menü verlassen
11 SOURCE = Auswahl der Signalquelle
12 Bild-im-Bild-Größe / GELB
13 Geteilter Bildschirm / BLAU
14 Anhalten
15 Aktualisieren
16 Indexseite
17 Zeigen
18 Vergrößern
19 Mischen / Zoom-Schwenken
20 Teletext
21 Zeit / Unterseite
22 Bild-im-Bild / ROT
23 Bild-im-Bild-Lage / GRÜN
24 Ton aus (Stummschalten)
25 I-II = Mono/Stereo - Zweikanal A-B
26 - Lautstärke verringern
27 - P/CH = Programm abwärts
28 P≠Voriges Programm
29 + nfo (Programmtabelle)
30 M = Menü
31▼ Cursor abwärts
32 ← Cursor links

RÜCKANSICHT  Ⓐ Kopfhörer B Audio-Eingang (Links, Rechts) © Videoeingang D S-VHS-Eingang E BEREITSCHAFT-Taste ⑤ TV/AV-Taste © MENÜ-Taste H Tasten Programmfortschaltung aufwärts / abwärts ① Lautstärketasten J Netzkabel-Eingang © Ein/Aus-Schalter L Antenne M Audio-Ausgangssignal L, R (N) Scart 1 (O) Scart 2} Voller Scart ® DVI-Eingang S VGA-Eingang © Audio-Eingang (für VGA- und DVI-Quelle)

Wandmontage des TFT-Fernsehgeräts

1- Um das TFT-Fernsehgerät an der Wand montieren zu können, entfernen Sie zunächst den Standfuß. (Abbildung 1). Lösen Sie die 4 Schrauben (M4 x 6), mit denen der Standfuß am TFT-Gerät befestigt ist und entfernen Sie den Standfuß vom TFT. 2- Setzen Sie die 4 Plastikstifte in die runden Schraubenlöcher an der Rückseite des TFT ein und fixieren Sie sie mit 4 (M6 x 20) Schrauben am TFT-Gerät. 3- Montieren Sie den Wandhalter, wie in Abbildung 2 beschrieben, mit 4 Verankerungen (M7 x 30) und 4 Schrauben (M4 x 30). Bestimmen Sie die Stelle an der Wand, an der das TFT montiert werden soll. Richten Sie den Wandhalter waagerecht an der Wand aus, und markieren Sie die 4 Montage-punkte mit einem Bleistift. Bohren Sie Führungslöcher für die Plastikverankerungen und befestigen Sie anschließend den Wandhalter mit 4 Schrauben (M4 x 30). 4- Heben Sie das TFT-Gerät hoch und hängen Sie es mit den 4 Halteschrauben an der Geräterückseite in die entsprechenden Löcher am Wandhalter ein.  ABBILDUNG 1  ABBILDUNG 2

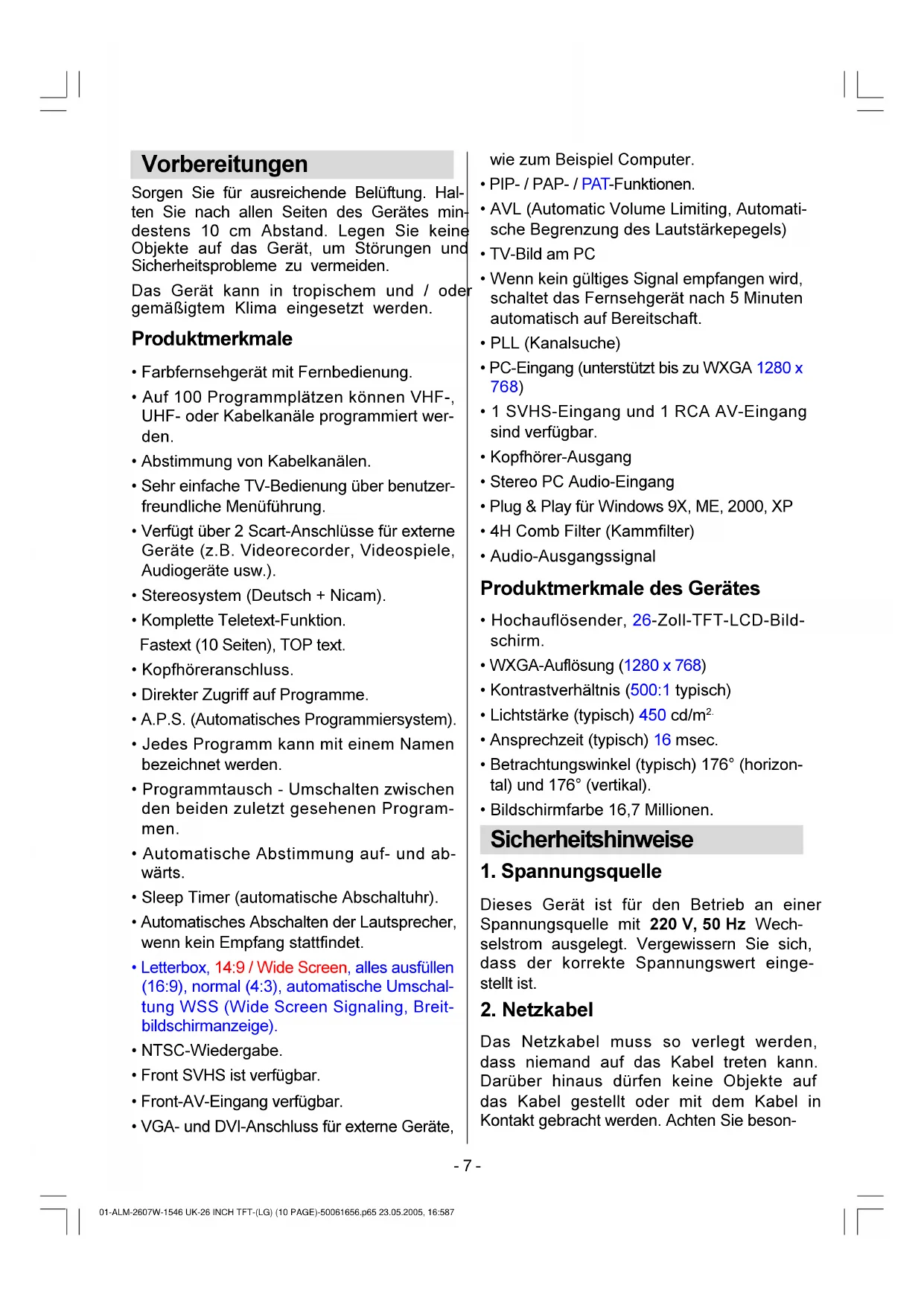

Vorbereitungen

Sorgen Sie für ausreichende Belüftung. Halten Sie nach allen Seiten des Gerätes mindestens 10 cm Abstand. Legen Sie keine Objekte auf das Gerät, um Störungen und Sicherheitsprobleme zu vermeiden. Das Gerät kann in tropischem und / oder gemäßigtem Klima eingesetzt werden.

Produktmerkmale

• Farbfernsehgerät mit Fernbedienung. - Auf 100 Programmplätzen können VHF-, UHF- oder Kabelkanäle programmiert werden. - Abstimmung von Kabelkanälen. - Sehr einfache TV-Bedienung über benutzerfreundliche Menüführung. - Verfügt über 2 Scart-Anschlüsse für externe Geräte (z.B. Videorecorder, Videospiele, Audiogeräte usw.). - Stereosystem (Deutsch + Nicam). - Komplette Teletext-Funktion. Fastext (10 Seiten), TOP text. • Kopfhöreranschluss. - Direkter Zugriff auf Programme. • A.P.S. (Automatisches Programmiersystem). - Jedes Programm kann mit einem Namen bezeichnet werden. - Programmtausch - Umschalten zwischen den beiden zuletzt gesehenen Programmen. - Automatische Abstimmung auf- und abwärts. - Sleep Timer (automatische Abschaltuhr). - Automatisches Abschalten der Lautsprecher, wenn kein Empfang stattfindet. - Letterbox, 14:9 / Wide Screen, alles ausfüllen (16:9), normal (4:3), automatische Umschaltung WSS (Wide Screen Signaling, Breitbildschirmanzeige). - NTSC-Wiedergabe. - Front SVHS ist verfügbar. - Front-AV-Eingang verfügbar. • VGA- und DVI-Anschluss für externe Geräte, wie zum Beispiel Computer. - PIP-/PAP-/PAT-Funktionen. - AVL (Automatic Volume Limiting, Automatische Begrenzung des Lautstärkepegels) • TV-Bild am PC - Wenn kein gültiges Signal empfangen wird, schaltet das Fernsehgerät nach 5 Minuten automatisch auf Bereitschaft. - PLL (Kanalsuche) • PC-Eingang (unterstützt bis zu WXGA 1280 x 768) - 1 SVHS-Eingang und 1 RCA AV-Eingang sind verfügbar. - Kopfhörer-Ausgang - Stereo PC Audio-Eingang - Plug & Play für Windows 9X, ME, 2000, XP • 4H Comb Filter (Kammfilter) • Audio-Ausgangssignal

Produktmerkmale des Gerätes

- Hochauflösender, 26-Zoll-TFT-LCD-Bildschirm. • WXGA-Auflösung (1280 x 768) - Kontrastverhältnis (500:1 typisch) - Lichtstärke (typisch) 450 cd/m². - Ansprechzeit (typisch) 16 msec. - Betrachtungswinkel (typisch) 176° (horizontal) und 176° (vertikal). • Bildschirmfarbe 16,7 Millionen.

Sicherheitshinweise

1. Spannungsquelle

Dieses Gerät ist für den Betrieb an einer Spannungsquelle mit 220 V, 50 Hz Wechselstrom ausgelegt. Vergewissern Sie sich, dass der korrekte Spannungswert eingestellt ist.

2. Netzkabel

Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Darüber hinaus dürfen keine Objekte auf das Kabel gestellt oder mit dem Kabel in Kontakt gebracht werden. Achten Sie beson- ders auf die Stelle, an der das Kabel in den Stecker übergeht, auf die Steckdose und auf den Kabelausgang am Gerät.

3. Feuchtigkeit und Wasser

Das Gerät darf auf keinen Fall an feuchten oder nassen Orten betrieben werden (stellen Sie das Gerät weder im Badezimmer, am Spülbecken in der Küche, noch in der Nähe der Waschmaschine auf). Das Gerät darf keinem Regen oder sonstigen Wasserein-wirkungen ausgesetzt sein. Es besteht die Gefahr elektrischer Schläge. Stellen Sie keine Behälter auf das Gerät, die mit Flüssigkeiten gefüllt sind. Vermeiden Sie die Einwirkung von Tropfen oder Spritzern.

4. Reinigung

Bevor Sie das Gerät reinigen, ziehen Sie den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen Reinigungsmittel und keine Sprays. Benutzen Sie ein sauberes und trockenes Tuch.

5. Belüftung

Die Lüftungsschlitze und Öffnungen am Gerät sind für die Luftzirkulation vorgesehen und sollen den zuverlässigen Betrieb gewährleisten. Damit eine Überhitzung vermieden wird, dürfen diese Öffnungen in keinerlei Weise verschlossen oder verdeckt werden.

6. Blitzschlag

Bei herannahenden Gewittern und bevor Sie in den Urlaub gehen, ziehen Sie den Netzstecker aus der Steckdose.

7. Ersatzteile

Wenn bestimmte Komponenten ausgewechselt werden müssen, vergewissern Sie sich, dass der Techniker die Ersatzteile verwendet, die vom Hersteller angegeben sind, oder Teile, die dieselben technischen Daten wie die Originalteile besitzen. Nicht zugelassene Ersatzteile können Brände, elektrische Schläge oder andere Gefahren-situationen herbeiführen.

8. Reparatur und Wartung

Alle Reparatur- und Wartungsmaßnahmen müssen von qualifiziertem Fachpersonal ausgeführt werden. Öffnen Sie auf keinen Fall das Gerät selbst, da die Gefahr elektrischer Schläge besteht.

9. Offene Flammen

Stellen Sie keine Objekte mit offenen Flammen auf das Gerät.

Warnhinweis!

Alle Eingriffe, die den Bestimmungen entgegenstehen, insbesondere Änderungen der Hochspannung oder das Austauschen der Bildröhre können zu erhöhter Röntgenstrahlung führen. Für derartig veränderte Geräte erlischt die Lizenz. Die Geräte dürfen dann nicht mehr betrieben werden.

Anweisungen zur Abfallentsorgung:

• Die Verpackung und Verpackungshilfen sind recyclingfähig und sollten prinzipiell der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie Plastiktüten müssen von Kindem ferngehalten werden. - Batterien dürfen nicht mit dem Hausmüll entsorgt werden, auch wenn sie keine Schwermetalle enthalten. Entsorgen Sie verbrauchte Batterien stets umweltfreundlich. Erkundigen Sie sich über die gesetzlichen Bestimmungen in Ihrer Region. WARNHINWEIS: Wenn der Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker ab.

Anweisungen zur Abfallentsorgung:

• Die Verpackung und Verpackungshilfen sind recyclingfähig und sollten prinzipiell der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie Plastiktüten müssen von Kindern femgehalten werden. • Die Batterien dürfen nicht mit dem Hausmüll entsorgt werden (auch wenn sie frei von Schwermetallen sind). Bitte entsorgen Sie die Batterien umweltfreundlich. Beachten Sie auch die gesetzlichen Vorschriften. • Die Kaltkathoden-Leuchtstofflampe im LCD-Feld enthält geringe Mengen Quecksilber. Bitte entsorgen Sie das Gerät entsprechend der geltenden Gesetze und Vorschriften.   „Der LCD-Bildschirm ist Produkt mit modernster Technologie, in dem etwa eine Million dünner Folien-Transistoren eingebaut sind, die Ihnen gute Bilddetails liefern. Gelegentlich können einige nicht aktive Pixel als ein fester blauer, grüner oder roter Punkt auf dem Bildschirm erscheinen. Bitte nehmen Sie zur Kenntnis, dass dies nicht die Leistung Ihres Produktes beeinflusst.“ „LASSEN SIE IHR FERNSEHGERÄT WEDER IN BETRIEB NOCH IN BEREITSCHAFT, WENN SIE IHR HAUS VERLASSEN.“

Vor dem Einschalten des Fernsehgeräts

Stromanschluss

WICHTIGER HINWEIS: Das Fernsehgerät ist für eine Betriebsspannung von 220V, 50 Hz Wechselstrom ausgelegt. \- Nach dem Auspacken warten Sie, bis das Gerät Raumtemperatur erreicht hat, bevor Sie es an den Netzstrom anschließen.

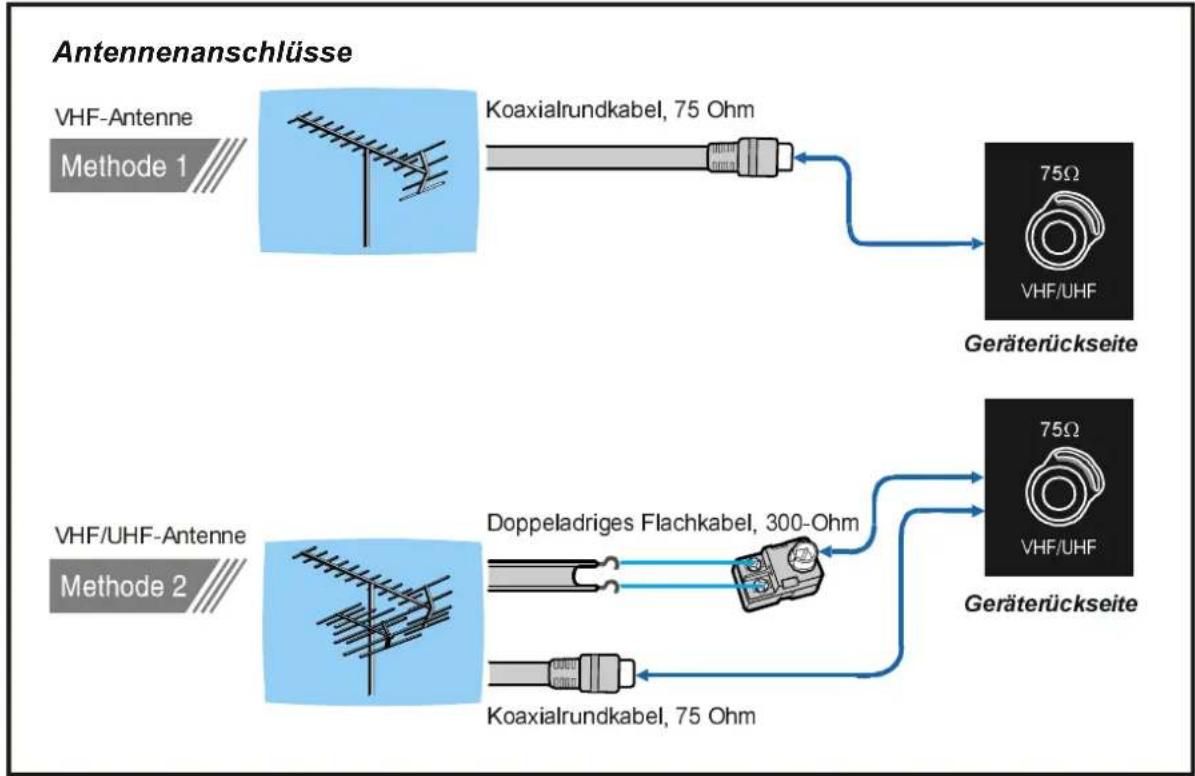

Anschlussmöglichkeiten an der RF-Eingangsbuchse

 \- Schließen Sie das Antennenkabel bzw. das Kabel für Kabel-TV an den RF-Anschluss an, der sich auf der Rückseite des TV-Geräts befindet. Schließen Sie die Kabel von den TV-Ausgängen der externen Geräte (VCR, DVB usw.) ebenfalls an diesen Anschluss an.

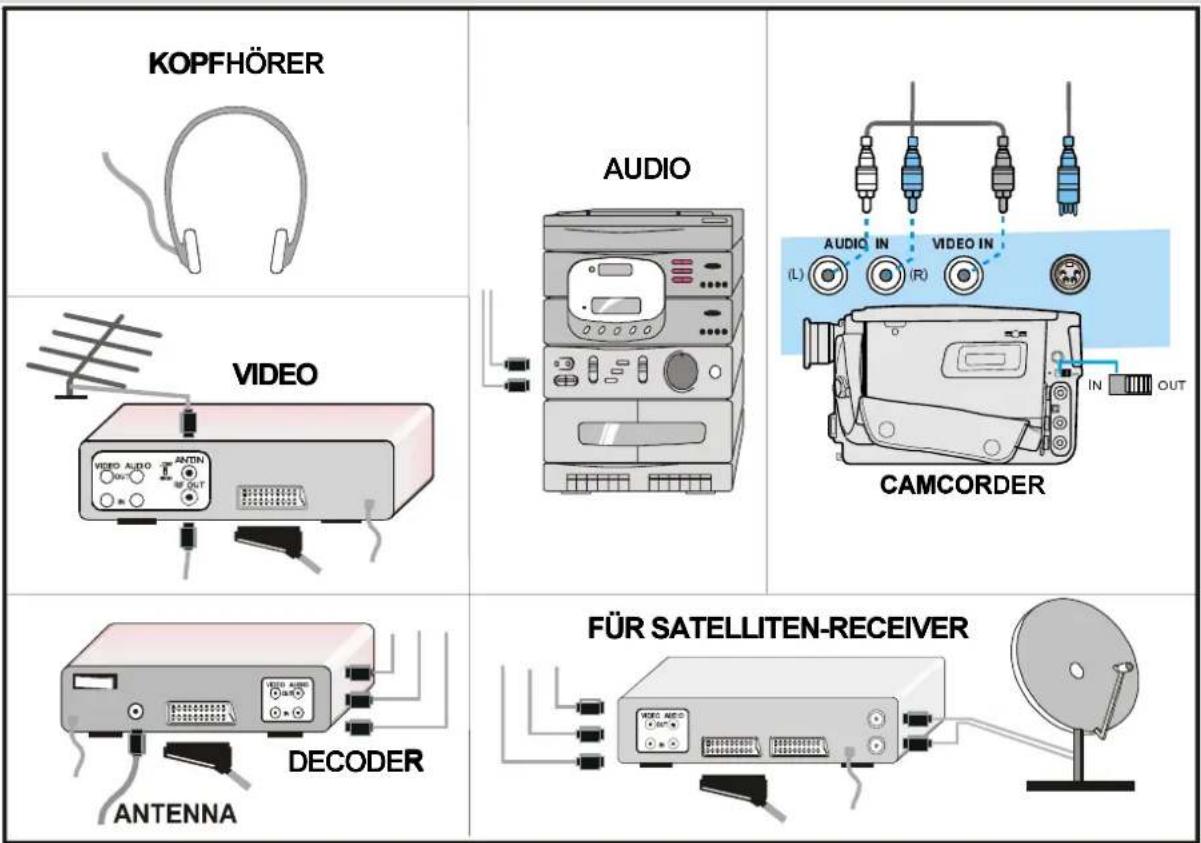

Andere Geräte anschließen

WICHTIGER HINWEIS: Schalten Sie das Fernsehgerät aus, bevor Sie andere Geräte anschließen. Die Anschlüsse für externe Geräte befinden sich an der Rückseite sowie an der Seite des TV-Geräts (optional). Der Anschluss anderer Geräte über den Scart-Anschluss erfolgt entsprechend der Bedienungsanleitungen der jeweiligen Geräte.

Einlegen der Batterien in die Fernbedienung

- Legen Sie die Batterien in der korrekten Ausrichtung ein, wie nachfolgend abgebildet. - Ziehen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung vorsichtig in Pfeilrichtung nach oben, und nehmen Sie diese von dem Batteriefach ab. - Legen Sie zwei MN2400 AAA-Batterien oder gleichwertige Batterien ein. - Befestigen Sie die Batterieabdeckung wieder auf dem Batteriefach.  HINWEIS: Nehmen Sie die Batterien aus der Fembedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte andernfalls durch auslaufende Batterien beschädigt werden.

Ein- und Ausschalten des Fernsehgeräts

Fernsehgerät einschalten:

Schalten Sie Ihr Fernsehgerät in zwei Schritten ein: 1- Schließen Sie das Netzkabel an das Gerät an. Drücken Sie die Ein/Aus-Taste an der Geräterückseite. Das Gerät schaltet in den Bereitschaftsmodus und die LED an der Vorderseite des Geräts leuchtet rot. 2- Um das Gerät aus dem Bereitschaftsmodus einzuschalten: Drücken Sie entweder eine der Zifferntasten auf der Fernbedienung, um eine bestimmte Programmnummer aufzurufen, oder Drücken Sie die Tasten „O“, „-P/CH“ oder „P/CH+“ oben am Fernsehgerät oder drücken Sie die Tasten „-P/CH“ oder „P/CH+“ auf der Fernbedienung, um das zuletzt ausgeschaltete Programm auszuwählen. Auf beide Arten schalten Sie das Fernsehgerät ein, und die LED leuchtet grün.

Fernsehgerät ausschalten:

\- Drücken Sie die „Bereitschaft“-Taste auf der Fernbedienung. Das Fernsehgerät schaltet in den Bereitschaftsmodus und die GRÜNE LED wechselt auf ROT, oder Drücken Sie die Taste 🔊“ oben am Fernsehgerät. Damit schalten Sie das Fernsehgerät aus und die GRÜNE LED wechselt auf ROT. Um das Fernsehrgerät vollständig auszuschalten, drücken Sie die Ein/Aus-Taste oder ziehen Sie den Netzstecker aus der Steck-dose.

Bedienung des Fernsehgeräts

Sie können Ihr Fernsehgerät sowohl mit der Fernbedienung als auch mit den Tasten am Gerät bedienen.

Starten des Automatischen Programmiersystems (APS)

Wenn Sie das Fernsehgerät zum ersten Mal einschalten, wird das folgende Menü angezeigt. Das APS-System sucht und sortiert alle Kanäle, die in Ihrer Region verfügbar sind, und speichert diese automatisch in Ihrem Fernsehgerät.   Wenn Sie die APS-Funktion vor dem Start abbrechen möchten, drücken Sie die TV-Taste. Wählen Sie zuerst mit den Tasten „▲“ / „▼“ und „◀“ / „▶“ Sprache und Land aus. Damit wird der Sortierprozess der APS-Funktion wirksam. Um das APS zu starten, wählen Sie mit den Tasten „▲“ – die Option Autoset, und drücken Sie „◀“ / „▶oder „OK“.  Nach abgeschlossenen ATPS-Worgang wird auf dem Bildschirm eine Programmtabelle angezeigt. In der Programmtabelle finden Sie die Programmnummern mit den dazugehörigen Programmnamen. Wenn Ihnen die Programmnummern und/oder -namen nicht zusagen, können Sie diese im Untermenü „APS“ des Einstellungsmenus ändern. (Erklärungen zur Programmtabelle finden Sie auf Seite 18.)

Bedienung mit den Tasten am Fernsehgerät

Mit den Tasten auf dem Bedienfeld oben am Fernsehgerät können Sie die Lautstärke einstellen und die Programme auswählen.

Lautstärkereglung

Drücken Sie die Taste „VOLUME -“, um die Lautstärke zu verringern, oder „VOLUME +“, um die Lautstärke zu erhöhen. In der Mitte des unteren Bildschirmabschnitts wird eine Lautstärkeskala (Schieberegler) angezeigt.

Programmwahl

Drücken Sie die Taste „P/CH+“, um die nächsthöhere Programmnummer ausszuwählen, oder „RCH-“, um das vorige Programm auszuwählen. Die Tasten „P/CH+ / PCH-“ und „VOLUME + / VOLUME -“ werden im Menü als Navigationstasten verwendet.

Menü aufrufen

Drücken Sie die Taste „MENU“ auf dem Bedienfeld oben am Fernsehgerät, um das Menü aufzurufen. Die Tasten „P/CH+ / PCH-“ und „VOLUME + / VOLUME -“ im Bedienfeld oben am Fernsehgerät werden im Menü als Richtungstasten verwendet.

AV Modus

Drücken Sie die Taste „TV / AV“ auf dem Bedienfeld oben am Fernsehgerät, um Ihr Fernsehgerät in den AV-Modus zu schalten (Siehe AV Modi auf Seite 22).

Bedienung mit den Tasten der Fernbedienung

Mit der Fernbedienung können Sie alle Funktionen Ihres Fernsehgeräts steuern. Die Funktionen werden zusammen mit dem Menüsystem Ihres Fernsehgeräts beschrieben. Lesen Sie dazu in dem Abschnitt „Menüsystem“ nach.

Lautstärkereglung

Drücken Sie die Taste „+“, um die Lautstärke zu erhöhen. Drücken Sie die Taste „-“, um die Lautstärke zu verringern. In der Mitte des unteren Bildschirmabschnitts wird eine Lautstärkeskala (Schieberegler) angezeigt.

Programmwahl

(Voriges oder nächstes Programm) - Drücken Sie die Taste „- P/CH“, um das vorige Programm aufzurufen. - Drücken Sie die Taste „P/CH +“, um das nächste Programm aufzurufen.

Direkte Programmwahl:

Wählen Sie mit den Zifferntasten auf der Fernbedienung eine Programmnummer zwischen 0 und 9 aus. Nach kurzer Verzögerung schaltet das Fernsehgerät auf das gewählte Programm. \- Bei zweistelligen Programmnummern müssen Sie innerhalb von 2 Sekunden nach der ersten Zifferneingabe die nächste Ziffern-taste drücken.

Menüsystem

Ihr Fernsehgerät ist mit einer Menüführung ausgestattet, mit dem Sie das multifunktionale System einfach bedienen können. Drücken Sie die Taste „M“ (MENU), um das Menü aufzurufen. Die Taste „M“ hat zwei Funktionen. Die erste Funktion dieser Taste ist das Öffnen und Schließen des Menüs die zweite Funktion das Schließen des Untermenüs und das Öffnen des jeweils übergeordneten Menüs. Drücken Sie die Tasten „▲“ / „▼um einen Menüpunkt auszuwählen. Drücken Sie anschließend „◀“ / „▶ oder „OK“, um diesen Menüpunkt aufzurufen. Um das Menü wieder zu verlassen, drücken Sie die Taste „M“.

Layoutmenü

Wählen Sie mit den Tasten „◀, “ das erste Symbol. Das Layoutmenü wird am Bildschirm angezeigt.

Vollbild

Wählen Sie mit den Tästen, " // " die Option Vollbild. Die Meldung „OK> aktiviert 1 Fenster Layout" wird angezeigt. Drücken Sie die Taste ▶" oder „OK". Mit dieser Option füllt das angezeigte Programm den gesamten Bildschirm aus.

PIP (Bild-im-Bild)

Wählen Sie mit den Tasten ▲“ / „▼ die Option PIP. Die Meldung „ aktiviert PIP-Fenster Layout“ wird angezeigt. Drücken Sie die Taste „▶“ oder „OK“. Im Hintergrund kann das erste Programm von Tuner 1 angesehen werden. Das zweite Programm von Tuner 2 wird im PIP-Fester angezeigt. Sie können das PIP-Layout auch direkt mit der „■“-Taste (ROT) aufrufen.

Geteilter Bildschirm

Wählen Sie mit den Tasten „▲“ / „▼die Option Geteilter Bildschirm. Die Meldung „ aktiviert zwei Fenstern Layout“ wird angezeigt. Drücken Sie die Taste ▶“ oder „OK“. Links am Bildschirm wird das erste Programm von Tuner 1 eingeblendet. Rechts am Bildschirm wird das zweite Programm von Tuner 2 eingeblendet. Sie können den geteilten Bildschirm auch direkt mit der „■“-Taste (BLAU) aufrufen. Im Layout PIP und Geteilter Bildschirm wird das aktive Fenster mit den Tasten ▲“ / „▼ ausgewählt. Mit „◀“ / „▶ aktivieren Sie das ausgewählte Fenster. Im aktivierten Fenster wird das Zeichen angezeigt. Nur zu dem Bild im ausgewählten Fenster ist der Ton zu hören. Auch die Menüfunktionen gelten ausschließlich für dieses Fenster. Sämtliche Tasten auf der Fembedienung und auf der Box (außer „Bereitschaft“ und „▲+“ / „- “) funktionieren nur für dieses Fenster. Um das Layoutmenü zu verlassen, drücken Sie die Taste „M“.

Bildmenü

Wählen Sie mit den Tasten ◀“ / ▶” das zweite Symbol aus. Das Bildmenü wird am Bildschirm angezeigt:

Helligkeit

Wählen Sie mit den Tastem „„/„öre Dip-Option Helligkeit. Die Meldung „Helligkeit einstellen“ wird am Bildschirm angezeigt. Drücken Sie die Taste „▶“, um die Helligkeit zu erhöhen. Drücken Sie die Taste „◀“, um die Helligkeit zu verringern. Der Helligkeitspegel kann im Bereich 0 bis 100 eingestellt werden.

Kontrast

Wählen Sie mit den Tasten „“,“ die Option Kontrast. Die Meldung „ Kontrast einstellen“ wird am Bildschirm angezeigt. Drücken Sie die Taste ▶“, um den Kontrast zu erhöhen. Drücken Sie die Taste „◀ um den Kontrast zu verringern. Der Kontrastpegel kann im Bereich 0 bis 100 eingestellt werden.

Schärfe

Wählen Sie mit den Tasten ▲“ / „▼“ die Option Schärfe. Die Meldung „ Schärfe ändern“ wird am Bildschirm angezeigt. Drücken Sie die Taste „▶, um die Schärfe zu erhöhen. Drücken Sie die Taste „◀“, um die Schärfe zu verringern. Der Schärfepegel kann im Bereich 0 bis 100 eingestellt werden.

Farbe

Wählen Sie mit den Tasten „▲“ / „▼die Option Farbe. Die Meldung „ Farbe einstellen“ wird am Bildschirm angezeigt. Drücken Sie die Taste ▶“, um die Farbintensität zu erhöhen. Drücken Sie die Taste „◀“, um die Farbintensität zu verringern. Der Farbpegel kann im Bereich 0 bis 100 eingestellt werden.

Farbton

Diese Option wird nur im Bildmenü angezeigt, wenn das Fernsehgerät im AV-Modus ein NTSC-Signal empfängt. Wählen Sie mit den Tasten „▲“ / „▼“ die Option Farbton. Die Meldung „ Farbton einstellen“ wird am Bildschirm angezeigt. Drücken Sie die Taste „►“, um den Farbton zu erhöhen. Drücken Sie die Taste „◀“, um den Farbton zu verringern. Der Farbtonpegel kann im Bereich 0 bis 100 eingestellt werden.  Wenn sich das Fernsehgerät im AV-Modus befindet, müssen die Optionen im Bildmenü (Helligkeit, Kontrast, Schäffte und Färe) möglicherweise neu eingestellt worden.

Wenn VGA oder DVI an das Fernsehgerät angschlossen sind


Helligkeit

Wählen Sie mit den Tasten „▲“ / „▼die Option Helligkeit. Die Meldung „Helligkeit einstellen“ wird am Bildschirm angezeigt. Drücken Sie die Taste ▶“, um die Helligkeit zu erhöhen. Drücken Sie die Taste „◀ um die Helligkeit zu verringern. Der Helligkeitspegel kann im Bereich 0 bis 100 eingestellt werden.

Kontrast

Wählen Sie mit den Tasten „“ die Option Kontrast. Die Meldung „ Kontrast einstellen“ wird am Bildschirm angezeigt. Drücken Sie die Taste ▶, um den Kontrast zu erhöhen. Drücken Sie die Taste „um den Kontrast zu verringern. Der Kontrastpegel kann im Bereich 0 bis 100 eingestellt werden.

Phase (optional)

Diese Option ist im Bildmenü nicht verfügbar, wenn DVI an das Fernsehgerät angeschlossen ist. Wählen Sie mit den Tasten „▲“ / „▼die Option Phase. Die Meldung „ Phase einstellen“ wird am Bildschirm angezeigt. Drücken Sie die Taste „►“, um den Phasenpegel zu erhöhen. Drücken Sie die Taste „◀“, um den Phasenpegel zu ver ringern. Der Phasenpegel kann im Bereich 0 bis 100 eingestellt werden.

Fenstermenü

Wählen Sie mit den Tasten „/„das dritte Symbol. Das Fenstermenü wird am Bildschirm angezeigt. \- Wenn Sie im Layoutmenü die Option „Vollbild“ ausgewählt haben, wird das folgende Fenstermenü angezeigt.

Bildgröße

Wählen Sie mit den Tastem „▲“ / „▼didi∅pti- on Bildgröße. Die Meldung „Mit Sprache ändern“ wird am Bildschirm angezeigt. Mit den Tasten „◀“ / „▶können Sie die Bildgröße auf ausfüllen, zoom, Letterbox, Untertitel, Normal, 14:9 / Wide Screen und Auto einstellen. Mit der Taste „ können Sie die Bildgröße auch direkt einstellen. \- Wenn Sie die Option „PIP“ (Bild-im-Bild) ausgewählt haben, wird das folgende Fenstermenü angezeigt.

Bildgröße

Wählen Sie mit den Tasten „▲,“ die Option Bildgröße. Die Meldung „Mit Sprache ändern“ wird am Bildschirm angezeigt. Mit den Tasten „◀/„ können Sie die Bildgröße auf ausfüllen, Normal und Auto einstellen. Mit der Taste „☐“ können Sie die Bildgröße auch direkt einstellen.

PIP-Größe

Wählen Sie mit den Tasten „▲“ / „▼die Option PIP-Größe. Die Meldung „ PIP-Größe einstellen“ wird am Bildschirm angezeigt. Drücken Sie die Taste ▶“, um das PIP-Fenster zu vergrößern. Drücken Sie die Taste „◀um das PIP-Fenster zu verkleinern. Die PIP-Größe kann im Bereich 0 bis 100 eingestellt werden. Mit der Taste „+” (GELB) können Sie die PIP-Größe direkt ändern.

PIP-Lage

Wählen Sie mit den Tasten ▲“ / „▼“ die Option PIP-Lage. Die Meldung „ PIP-Lage einstellen“ wird am Bildschirm angezeigt. Mit den Tasten „◀“ / „▶“ können Sie die Lage des PIP-Fensters nach links oben, rechts oben, in die Mitte, nach links unten oder rechts unten ändern (siehe Menü unten). Sie erreichen die PIP-Position direkt durch Betätigen der Taste „GRÜN“.

Wenn VGA oder DVI an das Fernsehgerät angschlossen sind


Bildgröße

Wählen Sie mit dem Tastern, „▲“ / die Opti-Option Bildgröße. Die Meldung „Mit Bildgröße ändern“ wird am Bildschirm angezeigt. Mit den Tasten „◀“ / „▶ können Sie die Bildgröße auf ausfüllen, 1:1 ausfüllen und ausfüllen einstellen.

Audiomenu

Wählen Sie mit den Tasten ◀“ / „▶ das vierte Symbol aus. Das Audiomenü wird am Bildschirm angezeigt.

Lautstärke

Wählen Sie mit den Tasten „▲“ / „▼die Option Lautstärke. Die Meldung „ Lautstärke einstellen“ wird am Bildschirm angezeigt. Drückem Siedite Taste, „▶“, um die Lautstärke zu erhöhen. Drücken Sie die Taste „◀, um die Lautstärke zu verringern. Der Lautstärkepegel kann im Bereich 0 bis 63 eingestellt werden.

KH-Lautstärke (Kopfhörer-Lautstärke)

Wählen Sie mit den Tasten ▲“ / ” die Option KH-Lautstärke. Die Meldung „ KH-Lautstärke ändern“ wird am Bildschirm angezeigt. Drücken Sie die Taste „▶ um die KH-Lautstärke zu erhöhen. Drücken Sie die Taste ▼“, um die KH-Lautstärke zu verringern. Die KH-Lautstärke kann im Bereich 0 bis 100 eingestellt werden.

KH-Tonmodus (Kopfhörer-Tonmodus)

Wählen Sie mit den Tasten „▲“ / „▼die Option KH-Tonmodus. Die Meldung „ KH-Tonmodus ändern“ wird am Bildschirm angezeigt. Um den KH-Tonmodus zu ändern, drücken Sie die Taste „▶oder „“. ◀ Mit KH-Tonmodus wird der Raumklang des Kopfhörers eingestellt. Die verfügbaren Einstellungen sind Mono, Stereo, Dual A und Dual B (je nach Empfangssignal).

Balance

Wählen Sie mit den Tasten „▲“ / „▼die Option Balance. Die Meldung „Balance einstellen“ wird am Bildschirm angezeigt. Um die Balance nach rechts zu verschieben, drücken Sie die Taste ▶“. Um die Balance nach links zu verschieben, drücken Sie die Taste „◀Der Balancepegel kann im Bereich -50 bis 50 eingestellt werden.

Equalizer

Drücken Sie die Tasten ♦“ / „▼“ zur Auswahl des Equalizers. „rechts/links für Equalizer-Einstellungen“ wird auf dem Bildschirm angezeigt. Durch Betätigen der Tasten „◀“ / „▶“ oder „OK“ gelangen Sie ins Menü Equalizer. Im Menü Equalizer können Sie durch Betätigen der Tasten „◀“ / „▶den Tonmodus auf Benutzer, Normal, POP, Rock, Jazz oder Klassik ändern. Die Einstellungen im Menü Equalizer können nur dann geändert werden, wenn als Tonmodus Benutzerdefiniert ausgewählt wurde. Wählen Sie die gewünschte Frequenz mit Hilfe der Tasten ▲“ / „▼ und erhöhen oder verringern Sie die Frequenzentdämpfung durch Betätigen der Tasten „◀“ / „▶. Drücken Sie die Taste „M“, um das Menü Equalizer zu verlassen.

AVL

Drücken Sie die Taste „▲“ / „▼“, um AVL auszuwählen. „Rechts/Links für AVL ein/aus“ wird auf dem Bildschirm angezeigt. Durch Betätigen der Tasten „◀“ / „▶setzten Sie AVL auf ein, um die Funktion zu aktivieren oder auf aus, um die Funktion z deaktivieren.

Wide Sound

Diese Funktion wird verwendet, um einen Raumklangeffekt zu erreichen. Durch Betätigen der Tasten " / " wählen Sie Wide Sound. " für Wide Sound Aus/Stereo/Mono" wird auf dem Bildschirm angezeigt. Durch Betätigen der Tasten " / " setzten Sie Hyper Sound auf ein, um die Funktion zu aktivieren oder auf aus, um die Funktion z deaktivieren.

Dynamik Bass

Die Funktion „Dynamik Bass“ wird verwendet, um den Basseffekt des Fernsehgeräts zu verstärken. Durch Betätigen der Tasten " / " wählen Sie „Dynamik Bass“. „Rechts/Links für dynamischen Bass ein/aus“ wird auf dem Bildschirm angezeigt. Durch Betätigen der Tasten " / " setzten Sie den Dynamischen Bass auf ein, um die Funktion zu aktivieren oder auf aus, um die Funktion zu deaktivieren.

Optionsmenü

Wählen Sie mit den Tasten ♦/▶" das fünfte Symbol. Das Optionsmenü wird am Bildschirm angezeigt.

Sprache

Wählen Sie mit den Tasten „√/„“ die Option Sprache. Die Meldung „Mit Sprache ändern“ wird am Bödschirm angezeigt. Wählen Stemitideten Ta- sten „√/„„“ die gewünsöhte Sprachechaesaus.

VCR (Videorecorder)

Diese Option wird nur aaggezeigt, wenn sisch zudas Fernsehgerät im AV-Modus befindet. Wählen Sie mit den Tasten „√, “ die Option VCR. Die Meldung „Mit “ wird am Bild-schirm angezeigt. Mit den Tasten „◀/„ schalten Sie „VCR“ ein oder aus.

Zeitlimit Bildschirmanzeige

Wählen Sie mit den Tasten „„/„,“ die Opti- on Zeitlimit Bildschirmanzeige. Die Meldung „ Zeitlimit ändterm“ wird am Bild-schirm angezeigt. Änderm Stemitlerden Tasten „◀“ / „▶“ das Zeitlimit auf 5 s, 15 s oder 60 s.

Menühintergrund

Wählen Sie mit den Tasten „▲“ / „▼die Opti-on Menühintergrund. Die Meldung „Mit Menühintergrund ändern“ wird am Bildschirm angezeigt. Mit der Taste▶“ können Sie den Menühintergrund auf Transparent oder Undurchsichtig ändern.

Tastensperre

Mit dieser Funktion verhindern Sie, dass Unbefugte das TV-Gerät ohne Fernbedienung einschalten, Programme wechseln oder Einstellungen durchführen können. Wählen Sie mit den Tasten „▲“ / „▼die Option Tastensperre. Die Meldung „Mit ändern“ wird am Bildschirm angezeigt. Die Funktion KINDER-SICHER wird durch Betätigung der Taste „◀“ oder „▶“ entweder Ein- oder Aus-geschaltet. Wenn die Funktion ausgeschaltet ist, kann Ihr TV-Gerät auf herkömmliche Weise bedient werden. Wenn die Funktion eingeschaltet ist, kann das Gerät nur über die Fernbedienung bedient werden.

Scart 2-Ausgang

Wählen Sie mit den Tasten „▲“ / „▼die Opti-on Scart 2-Ausgang. Die Meldung „Scart 2-Ausgang auswählen“ wird am Bildschirm angezeigt. Sie können den Scart 2-Ausgang mit den Tasten „◀, “ auf Scart 1, Tuner oder FAV einstellen.

Sleeptimer

Wählen Sie mit den Tasten „▲“ / „▼die Option Sleeptimer. Die Meldung „Sleeptimer einstellen“ wird am Bildschirm angezeigt. Sie können den Sleeptimer mit den Tasten „◀“ / „▶“ auf Aus, 15, 30, 60, 90 oder 120 Minuten einstellen. Mit dem Sleeptimer können Sie das Fernsehgerät so programmieren, dass es nach einem bestimmten Zeitraum auto-matisch abschaltet.

Verbleibende Zeit bis zum Abschalten

In diesem Bereich wird die eingestellte und verbeibende Zeit angezeigt. Die verbleibende Zeit kann nicht mit den Tasten „ ▲“ / „▼ausgewählt werden.

Einstellungsmenü

Wählen Sie mit den Tasten ◀/▶" das sechste Symbol. Das Einstellungsmenü wird am Bildschirm angezeigt. \- Wenn Sie im Layoutmenü die Option „Vollbild“ ausgewählt haben, wird das folgende Einstellungsmenü angezeigt.  Systemeinstellungen aufrufen \- Wenn im Menü Layout oder im AV-Modus die Optionen PIP oder „Bildschrim teilen“ aus-gewählt wurden, wird das Menü Einstellungen wie nachstehend beschrieben angezeigt.

TV-Turner

Wählen Sie mit den Tastem „„/„„e optOption TV-Tuner. Die Meldung „Mit AbstimmungsMenü aktivieren“ wird angezeigt. Mit den Tasten „◀/„▶oder „OK“ rufen Sie das Menü auf. Das TV-Tuner-Menü enthält die beiden Untermenüs APS und Programm.

APS-Untermenü

Im TV-Tuner-Menü wählen Sie mit den Tasten „◀“ / „▶" das zweite Symbol. Auf dem Bildschirm wird das ARSSMertüeigehedet.

Programmtabelle

Wählen Sie mit dem Testen, „▲„/ die Opti-Option Programmtabelle. Die Meldung „Programmtabelle“ wird am Bildschirm angezeigt. Durch Stückender Tatssten „◀“ / „▶“ oder „OK“ rufen Sie die folgende Programmtabelle auf. Mit der Taste „i“ können Sie die Programm-tabelle auch direkt aufrufen. • Die Programmtabelle lässt sich nur im Vollbild-Layout aufrufen. Wenn das Layout auf PIP oder Geteilter Bildschirm eingestellt ist, können Sie die Programmtabelle nicht aufrufen.

Programmtabelle
1 CNN	11 ----	21 ----
2 RAI2	12 ----	22 ----
3 SAT	13 ----	23 ----
4 RAI3	14 ----	24 ----
5 TV5	15 ----	25 ----
6 ZDF	16 ----	26 ----
7 RA1	17 ----	27 ----
8 C02	18 ----	28 ----
9 S07	19 ----	29 ----
10 C05	20 ----	30 ----

Durch Verschieben des Cursors in vier Richtungen können Sie 30 Programme auf derselben Seite erreichen. Durch Vor- und Zurückblättern der Seiten mit den Navigations-tasten können Sie alle Programme im TV-Modus auswählen (nicht im AV-Modus). In der Programmtabelle funktionieren die Tasten „▲“ / „▼als „Aufwärts“- und „Abwärts“-Tasten. Bei Cursorbetätigung erfolgt die Programmwahl automatisch. Es stehen die Programmnummern zwischen „01“ und „99“ zur Verfügung. Die Ziffer „00“ wird in der Programmtabelle nicht angezeigt. Der Programmname besteht aus fünf Zeichen. Nach der automatischen Programmeinstellung sind die Programmamen im Format „C02“ bzw. „S07“ (Kanaltyp und Kanalnummer) dargestellt, oder der Name des abgestimmten Kanals ist angegeben. Im unteren Bereich der Programmtabelle befinden sich verschiedene Sortierfunktionen. Jede dieser Funktionen wird mit einer Farbtaste (s.o.) aktiviert. Mit Löschen können Sie ausgewählte Programme löschen. Mit Einfügen fügen Sie Programme an eine andere Stelle der Programmliste ein. Mit der Funktion Name können Sie den Programmnamen ändern.

Löschen:

Zum Löschen wird die ROTE Taste gedrückt. Die nachfolgende Warnmeldung wird am Bildschirm angezeigt. Mit der Taste „M“ können Sie den bereits aktivierten Löschvorgang abbrechen. Durch Drücken der „OK“-Taste wird das ausgewählte Programm aus der Programmliste gelöscht, und die anderen Programme rücken entsprechend auf.

Einfügen:

Wählen Sie mit den Navigationstastend das Programm aus, dass Sie einfügen möchten. Drücken Sie die GRÜNE Taste. Bewegen Sie das ausgewählte Programm mit den Navigationstasten auf die gewünschte Position, und drücken Sie erneut die GRÜNE Taste.

Name:

Um den Namen des gewünschten Programms zu ändern, wählen Sie das Programm aus, und drücken Sie die GELBE Taste. Das folgende Menü wird am Bildschirm angezeigt.  Der erste Buchstabe des ausgewählten Namens ist herworgehoben. Umdas Zeichenzu ändern, drücken Sie die Tasten, „„/„Mit. Mit den Tasten „◀“ / „ können Sie andere Zeichen auswählen. Wenn sich der Cursor auf dem letzten Zeichen des Programmnamens befindet, bewegt sich dieser nach Drücken der Taste „ wieder an den Anfang. Wenn sich der Cursor auf dem ersten Zeichen des Programmnamens befindet, bewegt sich dieser nach Drücken der Taste „ auf das letzte Zeichen.

Land

Wählen Sie mit den Tasten ▲/▼ das Land aus. Die Meldung „Mit Land ändern“ wird am Bildschirm angezeigt. Sie sollten mit den Tasten „◀/„das Land auswählen, in dem Sie sich befinden.

Autoset (Automatische Programmeinstellung)

Wählen Sie mit den Tasten „√„“ die Option Autoset. Die Meldung „Mit APS starten“ wird am Bildschirm angezeigt. Nachdem Sie die Tasten „◀“ / „▶ oder „OK“ gedrückt haben, wird das folgende Menü angezeigt. Wenn Sie die Autoset-Funktion abbrechen möchten, drücken Sie die Taste „M“. Sie kehren zum APS-Menü zurück. Wenn Sie nach dem Starten der „Autoset“-Funktion die Taste „M“ drücken, wird die Programmtabelle angezeigt.  Wenn Sie die Taste „OK“ drücken, startet die Autoset-Funktion, und das folgende Menü wird angezeigt.  Wenn der Autoset-Vorgang beendet ist, wird die Programmtabelle angezeigt.

Programmmenü

Wählen Sie im TV-Tuner-Menü mit den Tasten „◀“ / „▶“ das erste Symbol. Das Programmmend wird am Bildschirm angezeigt.

Programm

Wählen Sie mit dem Tastern, „▲”, / die "Opti-Option Programm. Die Meldung „Mit Programm ändern“ wird am Bildschirm angezeigt. Wählen Sie mit den Tasten „◀ / „▶ die gewünschte Programmnummer aus. Sie können die Nummer auch mit den Zifferntasten der Fernbedienung eingeben. Es stehen 100 Programmspeicherplätze zwischen 0 und 99 zur Verfügung.

Feinabstimmung

Wählen Sie mit den Tasten ▲/ „▼ die Option Feinabstimmung. Die Meldung „ Feinabstimmung“ wird am Bildschirm angezeigt. Führen Sie mit den Tasten „◀/ „ “ die gewünschte Feinabstimmung aus. Die Einstellwerte liegen zwischen -50 und +50.

Kanal

Wählen Sie mit den Tasten „▲“ / „▼die Option Kanal. Die Meldung „ Kanal ändern“ wird am Bildschirm angezeigt. Wählen Sie mit den Tasten◀“ / ▶ die gewünschte Kanalnummer aus. Sie können die Nummer auch mit den Zifferntasten der Fernbedienung eingeben. Die Einstellwerte ändern sich gemäß Standard und Kanaltyp.

Standard

Wählen Sie mit den Tasten ♦/▼ den Standard aus. Die Meldung „Mit Standard ändern“ wird am Bildschirm angezeigt. Mit den Tasten ♦/▼ können Sie den Standard auf B/G, D/K, I oder L/L’ ändern. (option)

Kanaltyp

Wählen Sie mit den Tasten „▲“ / „▼die Option Kanaltyp. Die Meldung „Mit Kanaltyp ändern“ wird am Bildschirm angezeigt. Stellen Sie mit den Tasten „◀“ / „▶ den Kanaltyp auf C oder S ein.

Bezeichnungen bearbeiten

Wählen Sie mit den Tasten „“ d'Option Bezeichnungen bearbeiten. Die Meldung „ Bezeichnungen bearbeiten“ wird am Bildschirm angezeigt. Durch Drücken der Tasten „◀“ / „▶“ oder „OK“ rufen Sie das folgende Menü auf.  Mit den Tasten „▲/„“ oder „/„“ können Sie die Bezeichnungen bearbeiten.

Programm speichern

Wählen Sie mit den Tasten „▲“ / „▼ die Option Programm speichern. Die Metzung „Mit Programm speichern“ wird am Bittschirm angezeigt. Mit den Tasten „◀“ / „▶“ oder „OK“ können Sie das Programm speichern. Das folgende Menü wird angezeigt.

Manuelle Suche

Wählen Sie mit den Tasten „▲“ / „▼die Option Manuelle Suche. Die Meldung „Mit Kanalsuche starten“ wird am Bildschirm angezeigt. Mit der Taste◀“ oder „▶“ oder können Sie die Programmsuche starten. Das folgende Menü wird angezeigt.

Quelle Auswahl

Wählen Sie im Einstellungsmenü mit den Tasten „▲“ / „▼“ die Option Signalquelle. Die Meldung „ aktiviert Auswahl der Signalquelle Menü“ wird angezeigt. Durch Drücken der Tasten „◀“ / „▶ oder „OK“ rufen Sie das Menü zur Auswahl der Signalquelle auf.  für Quelle Auswahl  In dem Menü wählen Sie mit den Tasten „„„eineSignalquelleauss, und drückem Sie die Taste „„„, um diese Signalquelleaufzurufen. Als Signalquellen stehen Tuner, Scart 1, Scart 1 RGB, Scart 2, Scart 2 RGB, PC, DVI, FAV und S-Video. zur Verfügung. Neun dieser Optionen sind gleichzeitig im Menü zu sehen. Die übrigen Optionen erreichen Sie mit den Tasten „„„.“

Weitere Funktionen

TV-Status

Programmnummer, Programmname und Tonanzeige werden rechts oben am Bildschirm angezeigt. Die Signalquelle dazu wird rechts unten angezeigt. Jeweils nach dem Programmwechsel werden diese Statusinformationen 3 Sekunden lang angezeigt. P01 Programmnummer PR\_01 Programmname (5 Zeichen) Diese Anzeigen werden eingeblendet, wenn Sie mit den Ziffemtasten ein neues Programm aufrufen, oder wenn Sie eine der Tasten „P SWAP P/CH - + - + - I-II TV SOURCE

Voriges Programm

- Drücken Sie die Taste „P<P“ (Voriges Programm), um auf das zuletzt gewählte Programm zurückzuschalten. Mit dieser Taste können Sie zwischen den beiden zuletzt gesehenen Programmen umschalten. Beispiel: Wählen Sie Programm 8. Rufen Sie anschließend Programm 2 auf. Wenn Sie nun die Taste „P<P“ drücken, wird auf Programm 8 umgeschaltet. Wenn Sie die Taste nochmals drücken, wird wieder Programm 2 aufgerufen usw.

Aktives Fenster einschalten

Im PIP- und PAP-Modus (Bild-im-Bild, Bild- und-Bild) können Sie mit den Tasten „“ und „▼ das aktive Fenster auswählen. Die Cursortasten „◀“ und „▶ werden dazu verwendet, um den Stummschalt-Status (Ton ein oder aus) des aktiven Fensters anzuzeigen.

Programmtausch (SWAP)

Mit dieser Taste können Sie die Programme zwischen PIP-Fenster und Hauptfenster um- schalten, wenn das PIP-Layout eingestellt ist.

Der PC-Bildschirm wird nicht im PIP-Fenster angezeigt.

Standbild

Mit der Taste „OK“ können Sie das Bild „einfrieren“. Für diese Funktion muss der Bildschirm im Vollbild-Modus eingestellt sein. Im Layout Geteilter Bildschirm und PIP ist diese Funktion nicht verfügbar.

Tonanzeige

Als Alternativen werden Mono, Stereo, Dual A und Dual B angezeigt. Diese Anzeige wird am Bildschirm unter der Programmnummer eingeblendet. Zur Auswahl der Toneinstellungen Mono, Stereo, Dual A oder Dual B verwenden Sie die Taste „I-II“.

MONO

Bei Mono-Übertragungen bzw. bei „erzwungener“ Mono-Einstellung in Stereo-Übertragungen.

STEREO

Bei Stereo-Übertragungen.

DUAL A

Bei Zweikanalton-Übertragungen. Dual A ist standardmäßig eingestellt, kann aber auch nach der Einstellung Dual B mit der Fernbedienung eingestellt werden.

DUAL B

Wenn Dual B mit der Fernbedienung ausgewählt wird.

Stummschalten-Anzeige

Wenn die Funktion aktiviert ist, befindet sich diese Anzeige oben links am Bildschirm.

Um die Lautsprecher wieder einzuschalten, gibt es zwei Möglichkeiten: Betätigen Sie die Taste „X“, um die Lautstärke wieder auf den vorherigen Wert zu setzen, oder verwenden Sie die Lautstärkeregelungstasten, um die Lautstärke ausgehend vom vorherigen Wert zu erhöhen oder zu verringern.

Wenn die Layout-Einstellung PIP ausgewählt ist, wird die Stummschalten-Anzeige oben in der Mitte des PIP-Fensters angezeigt.

Wenn die Layout-Einstellung Geteilter Bildschirm ausgewählt ist, wird die Stummschalten-Anzeige im aktiven Fenster oben links angezeigt.

AV-Betriebsarten

Wenn Sie die „SOURCE“-Taste drücken (oder das Menü Signalquelle) können Sie Ihr Fernsehgerät in den AV-Modus umschalten (die Funktion ist nicht im Teletext-Modus verfügbar). Die folgenden AV-Modi werden durch Drücken dieser Taste nacheinander aufgerufen: Tuner 1, Scart 1, Scart 1 RGB, Scart 2, Scart 2 RGB, PC, DVI, FAV und SVideo.

Wenn Sie Ihren Videorecorder als Signalquelle verwenden, muss die Option VCR im Optionsmenü auf Ein gestellt sein.

Um den AV-Modus abzubrechen, drücken Sie die Taste „TV“, eine Zifferntaste oder „-P/CH“ / „P/CH+“.

Teletext

Teletext ist ein Informationssystem, bei dem Texte auf Ihrem TV-Bildschirm angezeigt werden. Mit dem Teletext-Informationssystem können Sie sich Informationsseiten über die Themen anzeigen lassen, die Sie im Inhaltsverzeichnis (Index) finden.

Im Textmodus steht die Bildschirmanzeige nicht zur Verfügung.

Kontrast-, Helligkeit- und Farbreglung sind im Textmodus nicht verfügbar; Lautstärkeregelung ist möglich.

Teletext aktivieren

• Um Teletext zu aktivieren, wählen Sie einen TV-Sender aus, der Teletext überträgt.
• Betätigen Sie die Taste „“. Normalerweise erscheint nun das Inhaltsverzeichnis (Index) am Bildschirm.

Teletextseite aufrufen

- Geben Sie mit den Zifferntasten die Nummer der gewünschten Teletextseite ein.

Die gewählte Seitennummer wird oben links am Bildschirm angezeigt. Der Teletext-Seitenzähler sucht nun so lange, bis die ausgewählte Seite erreicht ist. Die gewünschten Informationen werden am Bildschirm angezeigt.

• Mit der Taste „P/CH +“ blättern Sie den Teletext jeweils eine Seite weiter.
• Mit der Taste „- P/CH“ blättern Sie den Teletext jeweils eine Seite zurück.

Indexseite aufrufen

- Um die Seitennummer für den Index aufzurufen (normalerweise Seite 100), drücken Sie die Taste „Ei“.

Teletext zusammen mit TV-Programm anzeigen

• Drücken Sie die Taste „Der Text überlagert nun das Programm auf dem Bildschirm.
• Drücken Sie nun die Taste „“ erneut, um zu der Teletextseite zurückzukehren.

Doppelte Texthöhe einstellen

• Drücken Sie die Taste „um“ die obere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.
• Drücken Sie die Taste „Erneut, um die untere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.
• Um die gesamte Seite wieder in normaler Schrifthöhe anzuzeigen, drücken Sie nochmals die Taste „

„Versteckte“ Informationen zeigen

• Auf Quiz- oder Spielseiten rufen Sie mit der Taste „die versteckten Antworten/ Lösungen auf.
• Wenn Sie die Taste „≡?“ nochmals drücken, sind die angezeigten Antworten wieder verborgen.

Automatischen Seitenwechsel anhalten

Die ausgewählte Teletextseite enthält möglicherweise mehr Informationen, als der Bildschirm fassen kann. Die übrigen Informationen werden nach einer Verzögerungszeit angezeigt.

• Drücken Sie die Taste „Zum den automatischen Seitenwechsel anzuhalten.
• Drücken Sie die Taste „Erneut, um die nächste Seite anzuzeigen.

Unterseite aufrufen

Unterseiten sind Abschnitte von längeren Teletextseiten, die nur abschnittsweise am Bildschirm angezeigt werden können.

• Rufen Sie die gewünschte Teletextseite auf.
• Drücken Sie die Taste „≡©“.
• Geben Sie mit den Zifferntasten vier Ziffern ein (z.B. 0001), um die gewünschte Unterseite aufzurufen.
• Wenn die ausgewählte Unterseite nicht nach kurzer Zeit angezeigt wird, drücken Sie die Taste „EX“. Das TV-Programm erscheint am Bildschirm.
• Wenn die gewählte Teletextseite aufgefunden ist, wird die Seitennummer links oben am Bildschirm angezeigt.
• Um die gewählte Teletextseite anzuzeigen, drücken Sie die Taste „EX“.

Geteilter Bildschirm

• Während der Bildschirm geteilt ist, können Sie nur auf der linken Bildschirmseite in den Teletext-Modus des jeweiligen Programms umschalten. Auf der rechten Bildschirmseite ist kein Teletext verfügbar.
• Wählen Sie das Programm auf der linken Bildschirmseite als aktives Fenster. Drücken Sie die Taste "☐". Auf Ihrem Bildschirm wird der Teletext angezeigt. Um die Teletextfunktion zu verlassen, betätigen Sie die Taste "☐" oder "TV".

Teletext beenden

- Drücken Sie die Taste „oder „ TV“. Der Bildschirm schaltet in den TV-Modus.

Uhrzeit anzeigen

• Wenn Sie ein TV-Programm mit Teletext-Übertragung ansehen, drücken Sie die Taste „☐“. Die aktuelle Uhrzeit wird mit dem Teletextsignal übertragen und auf dem Bildschirm angezeigt.
• Drücken Sie nun die Taste „Enerneut, um die Uhrzeit wieder auszublenden.
• Wenn Sie ein Programm ohne Teletext-Übertragung ansehen, werden keine Zeitdaten angezeigt.

Fastext

Ihr Fernsehgerät unterstützt das Teletextsystem mit 10 gespeicherten Seiten. Wenn Sie eine der zehn gespeicherten Seiten eingeben, wird diese Seite ohne weitere Suche sofort angezeigt. Wenn sich angeforderte Seite nicht im Speicher befindet, sucht das System nach der angeforderten Seitennummer und speichert die 10 Seiten einschließlich der angeforderten Seite in den Speicher, nachdem es sie gefunden hat.

• Mit der Taste „P/CH+“ blättern Sie den Teletext jeweils eine Seite weiter.
• Mit der Taste „-P/CH“ blättern Sie den Teletext jeweils eine Seite zurück.

Für Fastext

Die Themenüberschrift für die Informationen ist möglicherweise farbig dargestellt.

- Betätigen Sie die entsprechende rote, grüne, gelbe oder blaue Farbtaste, um die gewünschte Seite schnell aufzurufen.

Für TOP text

Der Toptextmodus wird automatisch aktiviert, wenn entsprechende Signale empfangen werden.

- Bei vorhandener TOP text-Übertragung erscheinen farbige Schaltflächen in der Statuszeile.

- Wenn keine TOP text-Übertragung stattfindet, ist die Statuszeile ausgeblendet.

Die Themenüberschrift für die Informationen befindet sich möglicherweise in einem farbigen Kasten.

Im TOP-Modus werden die Seiten mit der Taste „P/CH“ oder „P/CH+“ vor- bzw. zurückgeblättert. Wenn keine TOP text-Übertragung bei der Anwendung dieser Befehle verfügbar ist, wird der normale Suchlauf wirksam. Beispielsweise erscheint dabei Seite 100 um einen Zähler höher als Seite 199.

Externe Geräte anschließen

Sie können eine breite Palette von Audio- und Videogeräten an Ihr Fernsehgerät anschließen.

In den nachstehenden Anschluss diagrammen ist dargestellt, wo die verschiedenen externen Geräte (optional) an Ihr Fernsehgerät angeschlossen werden. Die Anschlüsse befinden sich an der Rückseite oder an der rechten Seite Ihres Fernsehgeräts.

Euro-Scart-Anschluss

Ihr TFT-Fernsehgerät ist mit zwei Scart-Anschlüssen ausgestattet. Externe Geräte (z. B. Videorecorder, Decoder usw.), die über eigene Scart-Anschlüssen verfügen, schließen Sie am SCART 1- oder SCART 2-Eingang des Fernsehgeräts an.

Wenn an den Scart-Anschlüssen ein externes Gerät angeschlossen ist, schaltet das Fernsehgerät automatisch in den AV-Modus. Wenn die Signalquelle ein RGB-Signal sendet, wählen Sie in dem Signalquellenmenü die RGB-Option aus, damit das Bild angezeigt wird. Wenn das entsprechende Gerät an SCART 1 angeschlossen ist, wählen Sie Scart 1 RGB. Wenn das entsprechende Gerät an SCART 2 angeschlossen ist, wählen Sie Scart 2 RGB.

Antennenanschluss

Wenn Sie externe Geräte an Ihr Fernsehgerät anschließen möchten (z. B. Video, Decoder usw.), die nicht über Scart-Anschlüsse verfügen, schließen Sie diese am Antennen-eingang des Fernsehgeräts an.

Wenn der Videorecorder am Antenneneingang angeschlossen ist, sollten Sie Programm 0 für das Videosignal verwenden.

Decoder

Kabelfernsehen bietet Ihnen eine große Auswahl an Programmen. Einige Programme sind freigegeben, andere wiederum sind gebührenpflichtig. D.h. Sie schließen mit der Fernsehgesellschaft, deren Programme Sie empfangen möchten, einen Vertrag ab. Diese Gesellschaft liefert Ihnen einen passenden Decoder, der die Programme entschlüsselt.

Weitere Informationen erhalten Sie bei Ihrem Händler. Lesen Sie dazu auch in dem Decoder-Handbuch nach.

Decoder mit Antennenanschluss an das Fernsehgerät anschließen

- Schließen Sie das Antennenkabel an.

Decoder ohne Antennenanschluss an das Fernsehgerät anschließen

- Schließen Sie den Decoder mit einem Scartkabel an den SCART 1-Eingang des Fernseh-gerätes an.

TV und Videorecorder

- Schließen Sie die Antennenkabel an.

Sie erhalten eine bessere Bildqualität, wenn Sie die Geräte mit einem Scart-Kabel über die SCART-Anschlüsse verbinden.

NTSC-Wiedergabe

Um diese Option zu nutzen, schließen Sie den NTSC-Videorecorder

- Schließen Sie den NTSC-Videorecorder an den Scart-Anschluss auf der Rückseite des Fernsehgeräts an.

- Schließen Sie den NTSC-Videorecorder an den Cinch-Anschluss auf der rechten Seite des Fernsehgeräts an.

Drücken Sie anschließend die Taste „SOURCE“, um die richtige Signalquelle auszuwählen.

Kopiereinrichtung

Auswahl des Signals für Videoaufnahmen.

• Wählen Sie das Optionsmenü.
• Wählen Sie mit den Tasten „▲“ / „▼ den SCART 2-Ausgang aus.
• Wählen Sie Scart 1, um das Bild vom Verstärker zu kopieren.
• Wählen Sie Scart 2, um das Bild von FAV oder SCART 2 zu kopieren.

Testsignal des Videorecorders suchen und speichern

• Ziehen Sie den Antennenstecker von dem Antennenanschluss „ANT“ ihres Video-recorders ab.
• Schalten Sie Ihr Fernsehgerät ein, und schalten Sie den Videorecorder auf Testsignal. (Lesen Sie dazu auch in dem Videorecorder-Handbuch nach.)
• Rufen Sie das TV-Tuner-Menü im Einstellungsmenü auf. Rufen Sie das Programm-Menü im TV-Tuner-Menü auf, und wählen Sie Manuelle Suche.
• Suchen Sie das Testsignal Ihres Video-recorders auf dieselbe Weise, wie Sie auch die TV-Signale gesucht (und gespeichert) haben. Siehe Programm-Menü. Speichern Sie das Testsignal auf Programmplatz 0.
• Wenn Sie das Testsignal gespeichert haben, schließen Sie das Antennenkabel wieder an den Antennenanschluss „ANT“ des Videorecorders an.

Kamera und Camcorder

Anschließen am FAV-Eingang

Schließen Sie die Kamera bzw. den Camcorder an den FAV-Eingang an der rechten Seite des Fernsehgeräts an.

- Schließen Sie Ihre Geräte an die TV-Eingänge VIDEO (gelb), AUDIO R (rot) und AUDIO L (weiß) an. Achten Sie darauf, dass die Farben der Stecker und der Eingangsbuchsen übereinstimmen.

Anschließen am S-VHS-Eingang

Schließen Sie die Kamera bzw. den Camcorder an den S-VHS-Eingang an der rechten Seite des Fernsehgeräts an.

- Schließen Sie Ihre Geräte mit dem S-VHS-Kabel am S-VHS-Eingang und an den entsprechenden Audioeingängen FAV des Fernsehgeräts an.

Decoder am Videorecorder anschließen

Einige Videorecorder verfügen über spezielle Scart-Anschlüsse für Decoder.

• Schließen Sie ein Scart-Kabel an den Scart-Anschluss Ihres Decoders und an den speziellen Scart-Anschluss Ihres Videorecorders an. Lesen Sie dazu die Angaben in dem Videorecorder-Handbuch.
• Wenn Sie Ihren Videorecorder an das Fernsehgerät anschließen möchten, lesen die Informationen im Abschnitt „TV und Videorecorder“.

Wenn Sie weitere Geräte an Ihr Fernsehgerät anschließen möchten, wenden Sie sich an Ihren Händler.

Kopfhörer anschließen

Zum Anschließen des Kopfhörers verwenden Sie den Stereo-Kopfhöreranschluss an der rechten Seite des Fernsehgeräts.

Antennenanschlüsse

Externe Geräte anschließen

Tipps

Bildschirmpflege

Reinigen Sie den Bildschirm mit einem angefeuchteten, weichen Tuch. Verwenden Sie keine Scheuermittel, damit die Bildschirmbeschichtung nicht beschädigt wird.

Schlechtes Bild

Haben Sie das korrekte TV-System eingestellt? Befindet sich Ihr Fernsehgerät oder Ihre Antennenanlage zu nah an Lautsprechern, nicht geerdeten Audio geräten, Neonlampen usw.?

Berge oder hohe Gebäude in Ihrer Umgebung können doppelte Konturen oder Geister-bilder verursachen. Möglicherweise lässt sich die Bildqualität dadurch verbessern, dass Sie die Ausrichtung der Antenne korrigieren.

Sind Bild oder Teletext nicht zu erkennen? Vergewissern Sie sich, dass die richtige Frequenz eingestellt ist.

Die Bildqualität verschlechtert sich u.U., wenn zwei Peripheriegeräte gleichzeitig an das Fernsehgerät angeschlossen sind. In diesem Fall trennen Sie eines dieser Geräte ab.

Kein Bild

Ist die Antenne korrekt angeschlossen? Sind die Stecker fest in die Antennen anschlüsse eingesteckt? Ist das Antennen-kabel beschädigt? Werden für den Antennen-anschluss geeignete Stecker verwendet? Falls Sie Zweifel haben, erkundigen Sie sich bei Ihrem Händler.

„Kein Bild“ bedeutet, dass Ihr Fernsehgerät kein Übertragungssignal empfängt. Haben Sie auf der Fernbedienung die richtigen Tasten gedrückt? Versuchen Sie es erneut.

Ton

Sie hören keinen Ton. Haben Sie möglicherweise den Ton mit der Taste, ausge-schaltet? Sind externe Lautsprecher am Fernsehgerät angeschlossen?

Der Klang kommt nur aus einem der Lautsprecher. Ist die Balance extrem in eine Richtung geregelt? Siehe Audio-Menü.

Fernbedienung

Ihr Fernsehgerät spricht nicht mehr auf die Fernbedienung an. Betätigen Sie die Taste „TV“ auf der Fernbedienung erneut. Möglicherweise sind die Batterien der Fernbedienung leer. Alternativ können Sie auch die Tasten oben am Fernsehgerät benutzen.

Haben Sie das falsche Menü aufgerufen? Drücken Sie die Taste „M“, um in das vorherige Menü zurückzukehren.

Probleme bleiben bestehen:

Schalten Sie Ihr Fernsehgerät aus und anschließend wieder ein. Wenn das Problem dadurch nicht behoben wird, rufen Sie den Kundendienst an. Reparieren Sie das Gerät auf keinen Fall selbst.

Technische Daten

TV-ÜBERTRAGUNGSNORM

PAL SECAM B/G L/L'

EMPFANGSKANÄLE

VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

On Screen Display (Bildschirmanzeige)

RF-ANTENNENANSCHLUSS

75 Ohm, asymmetrisch

BETRIEBSSPANNUNG

220 V Wechselstrom, 50 Hz

AUDIO

German+Nicam Stereo

AUDIO-AUSGANGSLEISTUNG

(W_RMS.)(% 10THD)

2×8

LEISTUNGSAUFNAHME (W) (max.)

142 W

< 3 W (Bereitschaft)

BILDSCHIRM

16:9 Bildschirm, 26" Bildschirmgröße

ABMESSUNGEN (mm)

ABMESSUNGEN (mm)
D	L	H	Gewicht (kg)
245	797	470	14.3	Mit Fuß
102	797	440	12.5	Ohne Fuß

SOMMAIRE
