MANUALE UTENTE Master HI P3 Plus CASO

33.2 Insieme della fornitura ed ispezione trasporto ..................................................... 77

35.1 Modo di funzionamento e vantaggi nell'uso di postazioni di cottura ad

Legga le informazioni qui contenute, affinché acquisti rapidamente familiarità con il suo apparecchio e affinché possa utilizzare appieno le sue funzioni. Il Suo forno a fornello a Induzione Le renderà un buon servizio per molti anni, se lo tratterà e lo curerà in modo adeguato. Ci auguriamo che il suo utilizzo Le procuri molta gioia.

31.2 Informazioni su queste istruzioni d’uso

Queste istruzioni d’uso sono una componente del fornello a Induzione (di seguito chiamato l’apparecchio) e Le fornirà importanti indicazioni per la messa in funzione, la sicurezza, un utilizzo conforme alle disposizioni e per la cura dell’apparecchio. Le istruzioni d'uso devono trovarsi sempre nelle vicinanze dell’apparecchio. Dovranno essere lette ed utilizzate da qualsiasi persona, incaricata con la:

• l'eliminazione di malfunzionamenti e/o

• la pulizia dell’apparecchio. Conservi queste istruzioni d'uso e le passi insieme all’apparecchio al successivo proprietario.

31.3 Indicazioni d’avvertenza

Nelle presenti istruzioni d’uso vengono utilizzate le seguenti indicazioni d’avvertenza: Pericolo Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo imminente. Se tale situazione pericolosa non viene evitata, le conseguenze saranno la morte o gravi lesioni. ► Osservare le indicazioni in queste avvertenze, per evitare il pericolo di morte o gravi lesioni di persone. Avviso Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale. Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere la morte o gravi lesioni. ► Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone.caso Master HI P3 Plus 72 Attenzione Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale. Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere lesioni leggere o di media entità. ► Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone. Indicazione Un indicazione contrassegna inoltre delle informazioni, che facilitano l’utilizzo della macchina.

31.4 Limitazione della responsabilità

Tutte le informazioni tecniche, tutti i dati e le indicazioni per l’installazione, il funzionamento e la cura, contenute in queste istruzioni d’uso, corrispondono all’ultimo stato dell’arte al momento della messa in stampa e sono forniti in considerazione delle nostre attuali esperienze e conoscenze, secondo scienza e coscienza. Dalle indicazioni, le figure e le descrizioni in queste istruzioni d’uso non possono derivare pretese di nessun tipo. Il produttore non assume alcuna responsabilità per danni dovuti:

• Alla mancata osservanza delle istruzioni d’uso

• All’utilizzo non conforme alle disposizioni

• A riparazioni inadeguate

• A modifiche tecniche, modifiche dell'apparecchio

• All’utilizzo di pezzi di ricambio non autorizzati Non è consigliabile apportare modifiche dell'apparecchio, le quali non sono coperte da garanzia. Le traduzioni avvengono secondo scienza e coscienza. Non assumiamo alcuna responsabilità per errori nella traduzione, nemmeno in quei casi in cui la traduzione è stata effettuata da noi o su nostro incarico. Soltanto il testo originale in tedesco sarà vincolante.

31.5 Tutela dei diritti d’autore

Questo documento è coperto dalla tutela per i diritti d’autore. La Braukmann GmbH si riserva tutti i diritti, anche quelli della riproduzione fotomeccanica, della riproduzione e diffusione mediante particolari procedure (per esempio mediante l'elaborazione dati, supporto dati e reti di dati) anche parziale. Ci si riserva il diritto di effettuare modifiche tecniche e nel contenuto.caso Master HI P3 Plus 73 32 Sicurezza In questo capitolo riceverà importanti indicazioni sulla sicurezza nell’utilizzo dell’apparecchio. Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte. Un utilizzo inadeguato può però provocare danni a persone e cose.

32.1 Utilizzo conforme alle disposizioni

Questo apparecchio è previsto solo per l’utilizzo in un ambiente domestico, al chiuso per riscaldare, cuocere, grigliare prodotti alimentari. Il recipiente utilizzato per la superficie di cottura deve essere adatte ad induzione. Un altro utilizzo o un utilizzo che vada oltre a ciò è da considerarsi inadeguato. Avviso Pericolo per un utilizzo non conforme alle disposizioni! Dall’apparecchio possono derivare pericoli, nel caso di un utilizzo non conforme alle disposizioni e/o nel caso di un utilizzo differente. ► Utilizzare l’apparecchio esclusivamente in conformità alle disposizioni. ► Rispettare le procedure descritte in queste istruzioni d’uso. Pretese di qualsiasi genere, per danni dovuti ad un utilizzo non conforme alle disposizioni, sono escluse. L'utilizzo avviene a rischio esclusivo dell'operatore.

32.2 Indicazioni generali di sicurezza

Indicazione Osservi le seguenti indicazioni di sicurezza per un utilizzo sicuro dell'apparecchio: ► Controlli prima dell'utilizzo, che l’apparecchio non presenti danni esterni. Non metta in funzione un apparecchio danneggiato. ► In caso di danni dei cavi di connessione, sarà necessario far installare un cavo di connessione speciale da un tecnico autorizzato dal produttore. ► Questo apparecchio può essere utilizzato da bambini, con età superiore di 8 anni, nonché da persone con disabilità mentali, sensoriche o fisiche, solo se prima sono stati istruiti sul funzionamento sicuro e se capiscono i possibili pericoli esistenti. ► Non fare giocare i bambini con l'apparecchio. ► Non fare eseguire lavori di pulizia e manutenzione da bambini senza che questi siano sorvegliati. ► L'apparecchio e il cavo di collegamento appartenente devono essere irraggiungibili per bambini di età inferiore a 8 anni. ► Non lasciare l’apparecchio incustodito durante il suo funzionamento. ► Riparazioni dovranno essere eseguiti soltanto da personale specializzato e qualificato, addestrato dal produttore. Con riparazioni inadeguate possono verificarsi pericoli per l’utilizzatore.caso Master HI P3 Plus 74 Indicazione ► Una riparazione dell’apparecchio durante il periodo di garanzia dovrà essere effettuata soltanto da un servizio Clienti autorizzato dal produttore, altrimenti decade ogni diritto di garanzia per danni che ne conseguono. ► Componenti difettosi dovranno essere sostituiti soltanto da pezzi di ricambio originali. Solo con questi pezzi vi è la garanzia, che i requisiti di sicurezza siano soddisfatti. ► Mai spostare l'apparecchio tirandolo dal cavo di alimentazione. ► Oggetti metallici come coltelli, forchette, cucchiai e coperchi non devono essere posti sulla piastra in quanto possono surriscaldarsi. ► L'apparecchio non è destinato a essere utilizzato con un timer esterno o un telecomando separato.

32.3 Fonti di pericolo

32.3.1 Pericolo dovuto a campo elettromagnetico

Avviso A causa dei campi elettromagnetici prodotti dall’apparecchio durante il funzionamento, possono verificarsi malfunzionamenti. Osservi le seguenti indicazioni di sicurezza: ► Persone con una elevata sensibilità elettrica non dovranno passare troppo tempo nelle vicinanze dell’apparecchio, se non ne sussiste la necessità. ► Test scientifici hanno dimostrato, che i fornelli a induzione non rappresentano un rischio. Però le persone munite di peacemaker dovrebbero mantenere una distanza minima di 60 cm dall'apparecchio quando questo è in funzione. Inoltre le persone che hanno un pacemaker, prima dell'uso dovrebbero consultare il loro medico riguardo alle avvertenze di protezione eventualmente da rispettare. ► Non posizioni oggetti magnetici, come per esempio carte di credito, supporti di dati o cassette sull’apparecchio o nelle sue immediate vicinanze. ► Posizioni le stoviglie per la cottura sul centro della postazione di cottura. In questo modo il fondo della pentola scherma al meglio il campo elettromagnetico. ► Non tolga le coperture dall'apparecchio.

32.3.2 Pericolo di ustioni

Avviso Il preparato da cuocere cotto all'interno dell'apparecchio e le stoviglie utilizzate per la cottura, così come le superfici dell'apparecchio possono scaldarsi molto. Osservi le seguenti indicazioni di sicurezza, per non scottare se stessi o altri: ► Protegga le sue mani durante qualsiasi tipo di lavoro sull’apparecchio o sulle stoviglie roventi, mediante guanti e presine isolanti o simili.caso Master HI P3 Plus 75 Avviso ► Non posizioni utensili da cucina, coperchi per la cottura o delle padelle, coltelli o altri oggetti in metallo sulla postazione di cottura. Quando l’apparecchio viene acceso, gli oggetti possono scaldarsi notevolmente. ► Non toccare la superficie calda della postazione in ceramica. Lo stesso fornello ad induzione non produce calore durante il procedimento di cottura. La temperatura delle stoviglie però, scalda la postazione di cottura.

32.3.3 Pericolo d'esplosione

Avviso In caso di utilizzo inadeguato dell'apparecchio, sussiste pericolo d'esplosione mediante la formazione di sovrappressione. Di seguito osservi le indicazioni di sicurezza per evitare il pericolo d'esplosione: ► Non riscaldi mai cibi o liquidi in contenitori chiusi come per esempio scatole di conserva. Il contenitore può esplodere a causa della sovrappressione, che viene a crearsi. Una scatola di conserva la si scalda preferibilmente, aprendola e posizionandola in una pentola riempita con un po’ d’acqua.

32.3.4 Pericolo d'incendio

Avviso In caso di utilizzo inappropriato dell’apparecchio sussiste il pericolo d’incendi. Di seguito osservi le indicazioni di sicurezza per evitare il pericolo d'incendio: ► Durante il funzionamento tolga tutti gli oggetti facilmente infiammabili (per esempio detersivi, bombolette spray, presine, canovacci, ecc.) dalla zona intorno all’apparecchio. ► Eviti un surriscaldamento prolungato di oli e grassi. Oli o grassi surriscaldati possono infiammarsi rapidamente. ► Non posizionare pentole e tegami vuoti sulla zona cottura. Indicazione Se dovesse scoppiare un incendio sulla postazione di cottura, si proceda nel seguente modo: Spenga l’apparecchio (far scattare il salvavita) Soffochi le fiamme con una grossa presina, un piatto o con un canovaccio bagnato. ASSOLUTAMENTE NON SPEGNERE CON L’ACQUA! Una volta che il focolaio è stato spento, si lascino raffreddare le stoviglie e l'apparecchio e ci si assicuri che vi sia una sufficiente aerazione.caso Master HI P3 Plus 76

32.3.5 Pericolo dovuto a corrente elettrica

Pericolo Pericolo di vita dovuto a corrente elettrica! In caso di contatto con cavi o componenti sotto tensione, sussiste pericolo di vita. Di seguito osservi le indicazioni di sicurezza per evitare il pericolo dovuto alla corrente elettrica: ► Il montaggio di questo apparecchio dovrà essere effettuato esclusivamente da aziende/persone specializzate. ► In caso di danni dei cavi di connessione, sarà necessario far installare un cavo di connessione speciale da un tecnico autorizzato dal produttore. ► Se la superficie è danneggiata, far scattare il salvavita per evitare la possibilità di scossa elettrica. ► Non azioni l'apparecchio, quando il suo cavo elettrico o la sua spina sono danneggiati, se non lavora in modo adeguato o se è danneggiato o è stato fatto cadere. Quando il cavo elettrico è danneggiato, dovrà essere sostituito dal produttore o dalla sua agenzia di servizio o da una persona simile, qualificata, per evitare pericoli. ► Non apra in nessun caso il contenitore dell’apparecchio. Se si toccano connessioni sotto tensione e se viene modificata la struttura elettrica e meccanica, sussiste il pericolo di scossa elettrica. Inoltre possono verificarsi malfunzionamenti dell’apparecchio. ► Non tocchi l’apparecchio e la spina con mani bagnate. ► Non immergere l’apparecchio in acqua o in altri liquidi e non inserirlo nella lavastoviglie. ► Non introdurre oggetti nelle aperture dell’apparecchio. In caso di contatto con connettori sotto tensione, sussiste il pericolo di scossa elettrica. ► Non collegare l'apparecchio insieme a altri apparecchi alla stessa presa di corrente. 33 Messa in funzione In questo capitolo riceverà indicazioni importanti sulla messa in funzione dell’apparecchio. Osservi le indicazioni per evitare pericoli e danni.

33.1 Indicazioni di sicurezza

Avviso Con la messa in funzione dell’apparecchio possono verificarsi lesioni a persone e danni alle cose! Di seguito osservi le indicazioni di sicurezza per evitare i pericoli: ► Materiali d’imballaggio non dovranno essere utilizzati come giocattoli. Sussiste il pericolo di soffocamento.caso Master HI P3 Plus 77

33.2 Insieme della fornitura ed ispezione trasporto

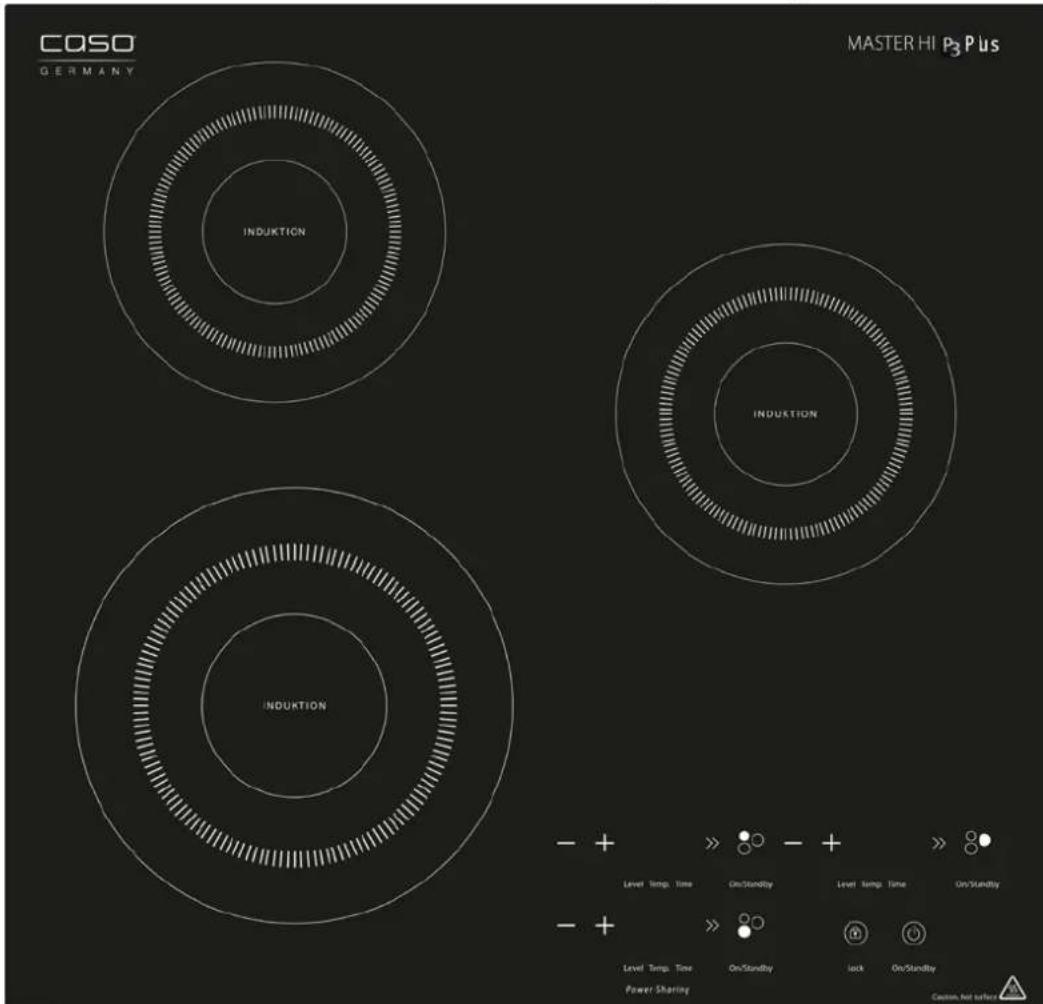

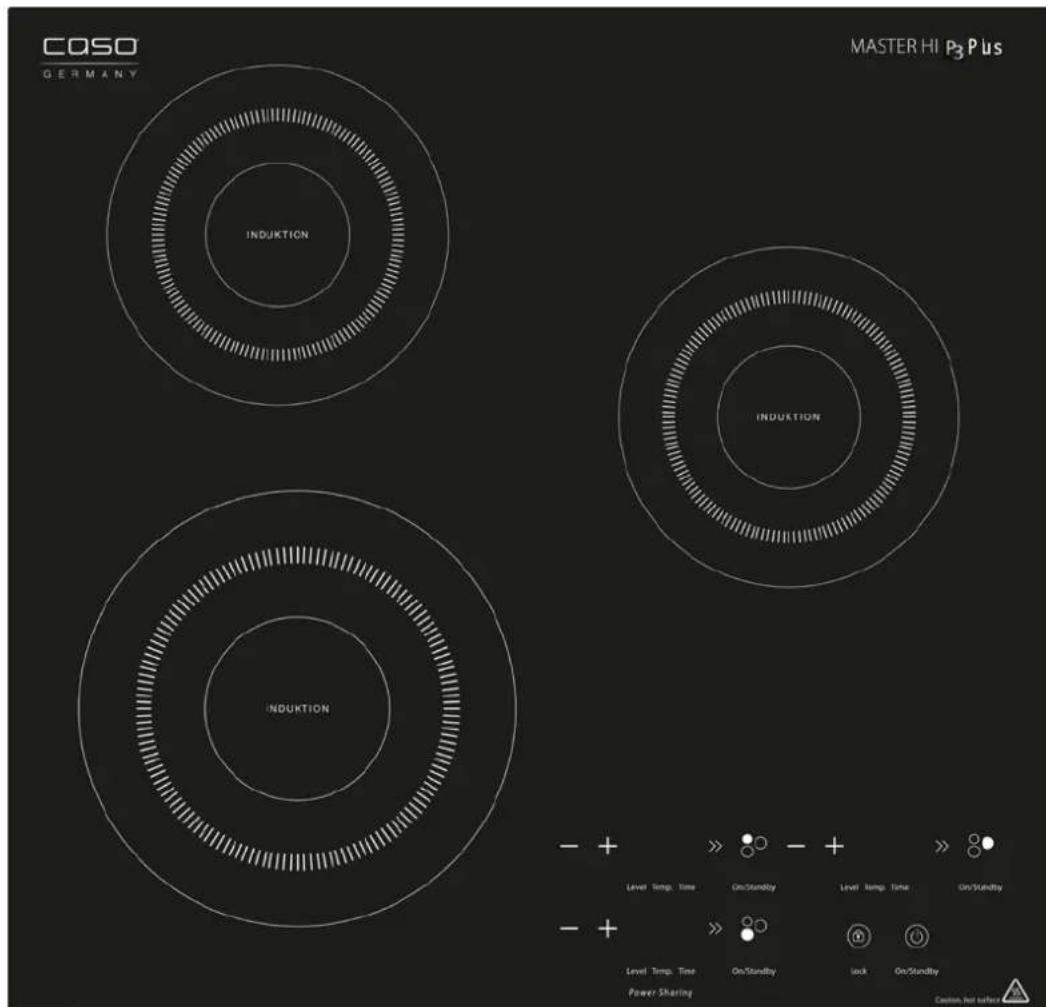

Il Master HI P3 Plus viene fornito standard con le seguenti componenti:

• Cucina a induzione con 3 piastre di cottura (Master HI P3 Plus) • Istruzioni d’uso Indicazione ► Controlli che la fornitura sia completa e non presenti danni visibili. ► Segnali immediatamente al spedizioniere, all’assicurazione e al fornitore una fornitura incompleta o danni dovuti ad un imballaggio insufficiente o al trasporto.

Per il disimballaggio dell’apparecchio, estragga l’apparecchio dal cartone e tolga il materiale d'imballaggio.

33.4 Smaltimento dell’involucro

L’involucro protegge l’apparecchio da danni dovuti al trasporto. I materiali per l'imballaggio sono stati selezionati in considerazione dell'ambiente e della tecnica di smaltimento e sono quindi riciclabili. Ricondurre l’imballaggio nel circuito materiali permette di risparmiare sulle materie prime e riduce la produzione di rifiuti. Smaltisca i materiali per l'imballaggio, che non sono più necessari, nei punti di raccolta presso le “aree ecologiche” per il sistema di riciclo. Indicazione ► Conservi, se possibile, l'imballaggio originale durante il periodo di garanzia, per poter reimballare adeguatamente l’apparecchio, in caso di necessità.

33.5.1 Requisiti del luogo di posizionamento

Per un funzionamento sicuro privo di errori dell’apparecchio, il punto di posizionamento dovrà soddisfare i seguenti presupposti:

• L'apparecchio deve essere posizionato su una superficie solida, piana, orizzontale e resistente al calore, con una portata sufficiente per l’apparecchio ed il preparato da cuocere presumibilmente più pesante, che possa essere preparato.

• Il fornello ad induzione non dovrà essere messo in funzione su una superficie contenente ferro o acciaio, visto che questo può surriscaldarsi facilmente.

• Scelga il luogo di posizionamento in modo tale, che i bambini non possano raggiungere la superficie calda dell'apparecchio.

• L’apparecchio non è previsto per il montaggio.

• Non posizioni l’apparecchio in un ambiente caldo, bagnato o molto umido o nelle vicinanze di materiale infiammabile.

• Non posizioni il fornello ad induzione nelle vicinanze di apparecchi ed oggetti, che reagiscono in modo sensibile ai campi magnetici (per esempio: radio, televisori, registratori per cassette, ecc.).caso Master HI P3 Plus 78

• L'apparecchio necessita una sufficiente aerazione per un funzionamento corretto. Durante il posizionamento lasci 10 cm di spazio su tutti i lati.

• Non copra alcuna apertura sull'apparecchio e non le blocchi.

• La presa dovrà essere facilmente accessibile, in modo tale che il cavo elettrico possa essere facilmente estratto, in casi d'emergenza.

• Il montaggio di questo apparecchio in luoghi di posizionamento non stazionari (per esempio navi) dovrà essere effettuato esclusivamente da aziende/persone specializzate, se i presupposti per un utilizzo conforme alla sicurezza dell'apparecchio sono dati.

33.5.2 A scanso di malfunzionamenti

A causa dell'apparecchio possono verificarsi malfunzionamenti in radio, televisori o apparecchi simili. Con i seguenti provvedimenti si possono eliminare o ridurre malfunzionamenti:

• Posizioni la radio, il televisore ecc. il più lontano possibile dall’apparecchio.

• Colleghi l'apparecchio ad un'altra presa, in modo che vengano utilizzati circuiti elettrici differenti per l'apparecchio e per l'apparecchio ricevente disturbato.

• Utilizzi un'antenna installata in modo adeguato per l'apparecchio ricevente, per assicurare una buona ricezione.

33.6 Connessione elettrica

Per un funzionamento sicuro e privo di errori dell’apparecchio, bisognerà considerare le seguenti indicazioni durante la connessione elettrica.

• Prima di connettere l’apparecchio, confronti i dati di connessione (tensione e frequenza) sulla targhetta di omologazione con quelli della rete elettrica. Questi dati dovranno corrispondere, affinché non si verifichino danni sull’apparecchio. In caso di dubbi, chieda il suo tecnico elettricista specializzato.

• La spina dovrà essere assicurata mediante un interruttore di protezione 16 A.

• La connessione dell’apparecchio alla rete elettrica dovrà avvenire al con una prolunga lunga al massimo 3 metri, srotolata con una sezione di 1,5 mm2. L’utilizzo di prese multiple o di ciabatte è vietato a causa del pericolo d’incendio collegato all’uso di queste.

• Ci si assicuri che il cavo elettrico non sia danneggiato e che non venga posato sotto il forno o sopra superfici calde o dai bordi taglienti.

• La sicurezza elettrica dell’apparecchio viene garantita solo se ci si connette ad un conduttore di terra installato in conformità alle disposizioni. Il funzionamento con una presa senza conduttore di terra è vietato. In caso di dubbio, faccia controllare l’installazione di casa mediante un tecnico elettricista specializzato. Il produttore non può essere considerato responsabile per danni, provocati da una conduttura di terra mancante o interrotta.caso Master P3 Plus 79 34 Costruzione e funzione In questo capitolo riceverà indicazioni importanti sulla costruzione e sulla funzione dell’apparecchio.

34.1 Panoramica complessiva

34.1.1 Avvisi sull'apparecchio

Questo avviso e “H” sul display serve come avvertenza. La postazione in ceramica può essere rovente. Lo stesso fornello ad induzione non produce calore durante il procedimento di cottura; la temperatura delle stoviglie, però surriscaldano la postazione di cottura.caso Master HI P3 Plus 80 Di seguito osservi le indicazioni di sicurezza, per evitare il pericolo di scottarsi sull’apparecchio incandescente: Attentione Pericolo di ustioni su superficie incandescente! ► Non toccare la superficie della postazione in ceramica, fintantoché è rovente (“H” sul display). ► Non posizionare oggetti sulla postazione in ceramica rovente.

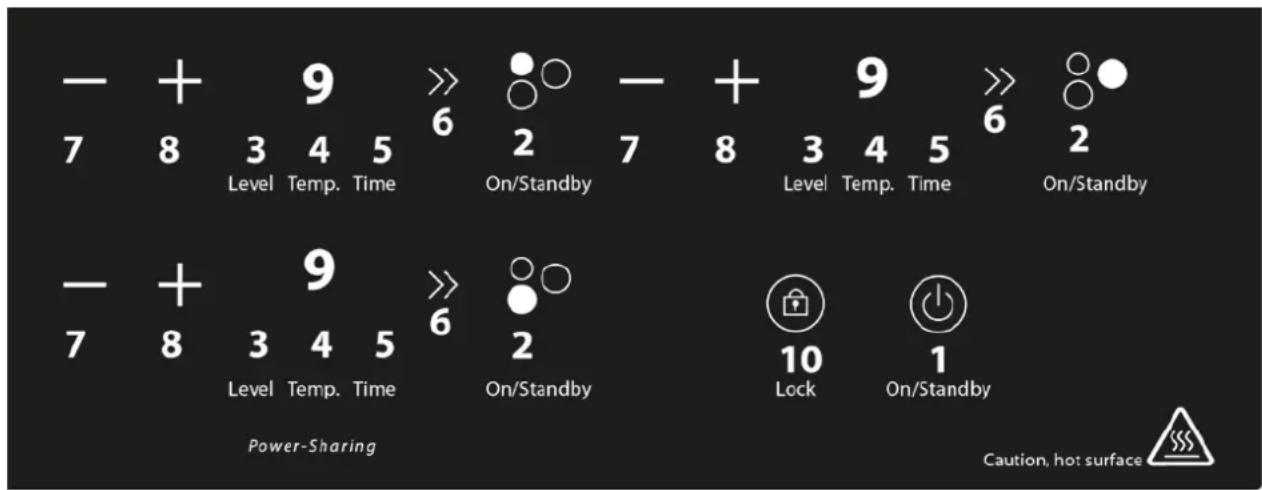

1. Interruttore principale On/Stand-by

2. Interruttore On/Stand-by per tutti piaster di cottura

3. Spia di controllo di potenza per tutti piaster di cottura

4. Spia di controllo di temperatura per tutti piaster di cottura

5. Spia di controllo di tempo (durata) per tutti piaster di cottura

6. Pulsante di selezione potenza, temperature o tempo

7. Pulsante di selezione (+), aumento della potenza, temperatura o durata

8. Pulsante di selezione (-), riduzione della potenza, temperatura o durata

9. Display LED per tutti piaster di cottura

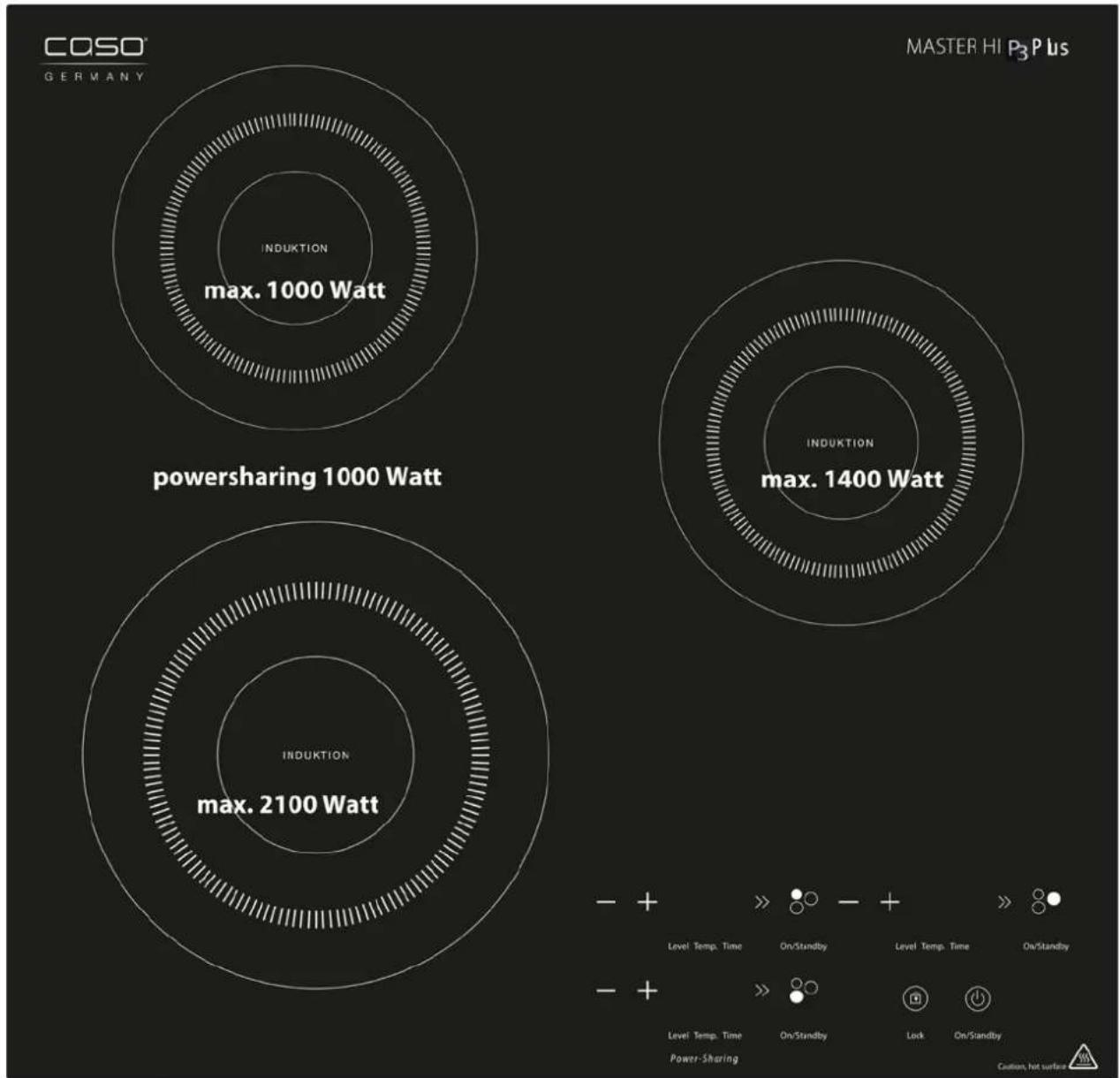

I piani di cottura a induzione dispongono di tre fornelli che possono essere utilizzati separatamente. Quindi disponete di tre pannelli di comando. Il display serve a visualizzare la temperatura e la potenza preselezionata, il timer e in caso di errore, alla rappresentazione del codice d'errore.

34.2.2 Suoni di segnalazione

L’apparecchio emette un segnale acustico con l’accensione ed in caso d'errore.caso Master HI P3 Plus 81

34.2.3 Protezione surriscaldamento

L'apparecchio è dotato di una protezione surriscaldamento. Quando la temperatura dell’apparecchio supera il limite critico, viene visualizzato il rispettivo codice d’errore “E05”. L'apparecchio disattiva l’ulteriore alimentazione elettrica per motivi di sicurezza. Dopo la fase di raffreddamento, l'apparecchio potrà essere spento e riacceso. Indicazione ► Troverà ulteriori informazioni a proposito degli avvisi d'errore nel capitolo “Visualizzazione malfunzionamenti”.

34.3 Targhetta di omologazione

La targhetta di omologazione con i dati di connessione e di potenza, si trova sul lato posteriore dell'apparecchio. 35 Utilizzo e funzionamento In questo capitolo riceverà indicazioni importanti sull’utilizzo dell’apparecchio. Osservi le indicazioni per evitare pericoli e danni. Avviso ► Non lasci l’apparecchio incustodito durante il suo funzionamento, per poter agire rapidamente, in caso di pericoli.

35.1 Modo di funzionamento e vantaggi nell'uso di postazioni di cottura

ad induzione In una postazione di cottura ad induzione, il calore non viene trasmesso da un elemento riscaldante attraverso il recipiente di cottura all’alimento da cuocere, ma il calore necessario viene generato direttamente nel recipiente di cottura mediante flussi d’induzione. Una spoletta d’induzione sotto la superficie di cottura in vetroceramica genera un campo alternativo elettromagnetico, che passa attraverso la piastra in vetroceramica e che induce il flusso, che genera calore nel fondo delle stoviglie. Vantaggi della postazione di cottura ad induzione

• Cottura a risparmio energetico, mediante trasmissione energetica diretta alla pentola.

• Sicurezza incrementata, visto che l’energia viene trasmessa solo, quando la pentola è stata posizionata.

• Trasmissione energetica con elevato grado d’azione tra la zona di cottura ad induzione ed il fondo della pentola.

• Elevata velocità di riscaldamento.

• Basso pericolo di ustione, visto che la superficie di cottura viene riscaldata esclusivamente mediante il fondo della pentola.

• Il prodotto da cuocere che trabocca non si attacca bruciando.caso Master HI P3 Plus 82

• Regolazione veloce e di precisione dell’apporto energetico.

35.2 Indicazioni sulle stoviglie

Il recipiente utilizzato per la superficie di cottura ad induzione deve essere in metallo, avere caratteristiche magnetiche e possedere un piano d'appoggio sufficientemente piano. In questo modo potrà stabilire se il recipiente è adatto: Si assicuri, che il recipiente rechi un avviso, che attesti l’idoneità alla cottura con un flusso induttivo o esegua il seguente test magnetico: Avvicini una calamita (per esempio una calamita fermacarte di una lavagna magnetica) al fondo del suo recipiente per la cottura. Se viene attratto con forza, potrà utilizzare il recipiente di cottura sulla superficie di cottura ad induzione. La seguente tabella serve come riferimento, nella scelta delle stoviglie corrette: Stoviglie di cottura adatte Stoviglie di cottura non adatte (Le display LED indicare "----") Recipienti con un fondo magnetico (ferrigno) Recipienti in rame, alluminio, vetro resistente al calore del forno ed altri recipienti non metallici Recipienti smaltati in acciaio con un fondo spesso Recipienti in acciaio INOX senza anima in ferro magnetico Recipienti in ghisa con fondo smaltato Recipienti, che non hanno un appoggio piano sulla postazione di cottura Recipienti in acciaio multistrato inossidabile, in acciaio di ferrite inossidabile ossia in alluminio con fondo speciale Recipienti con un diametro del fondo minore di 16 cm o con un diametro del fondo maggiore di 26

Indicazione ► Con l'utilizzo di pentole idonee all'induzione di alcuni produttori, possono manifestarsi dei rumori, che sono riconducibili alla fabbricazione di queste pentole. Attenzione Si presti attenzione ai seguenti avvisi nell'utilizzare delle stoviglie idonee: ► Utilizzi soltanto pentole con un fondo idoneo all’induzione. ► Il peso massimo ammissibile della pentola con il suo contenuto non dovrà superare i 10 kg complessiva. ► Attenzione nell’utilizzo di pentole cave per la cottura a fuoco lento. Queste pentole possono far evaporare l’acqua e svuotarsi, senza che ci si accorga di ciò. Ciò comporta danni alla pentola e alla postazione di cottura.caso Master HI P3 Plus 83

35.3 Indicazioni di sicurezza

Avviso ► Non lasci l'apparecchio incustodito durante il suo funzionamento, per poter agire rapidamente, in caso di pericoli. ► Non spostare l’apparecchio durante il funzionamento o con delle stoviglie roventi sulla postazione di cottura. ► Presti attenzione affinché le stoviglie siano in posizione centrale sulla postazione di cottura. Non dovrà essere appoggiato, ne sul quadro di comando, ne sul telaio. ► Non appoggiare fogli d’alluminio o piastre metalliche sulla superficie dell’apparecchio per evitare surriscaldamenti. ► Non toccare la superficie calda della postazione in ceramica. Lo stesso fornello ad induzione non produce calore durante il procedimento di cottura. La temperatura delle stoviglie però, scalda la postazione di cottura. ► Tenga sempre asciutta e pulita la postazione di cottura ed il fondo della pentola. Se tra il fondo della pentola e la postazione di cottura finissero dei liquidi, questi potrebbero evaporare e con la pressione che verrebbe a crearsi, la pentola potrebbe balzare in alto. Pericolo di lesioni. Avviso ► Spenga l’apparecchio dopo l’utilizzo. In questo modo evita un’inutile consumo energetico ed assicura la sua sicurezza. ► Quando non utilizza l’apparecchio per un certo tempo, consigliamo di estrarre la spina dalla presa.

35.4 Funzionamento dell’apparecchio

35.4.1 Tre piastre di cottura

La giusta piastra di cottura ha 10 livelli e funziona in modo indipendente. Quando si aziona o la piastra anteriore (1-10 livelli) o quella posteriore (1-5 livelli), esse funzionano in modo indipendente. Quando la piastra anteriore e quella posteriore funzionano in contemporanea, i loro livelli di potenza preimpostati sono entrambi insieme

10. Durante il funzionamento, se il livello della piastra posteriore è a 1-5, quello della

piastra anteriore è max “5”. La piastra anteriore e quella posteriore sono in ripartizione della potenza come indicato sotto: Livelli di potenza la piastra anteriore

L’apparecchio viene disinserimento prema interruttore principale On/Stand-by (1). Tutti piastre di cottura viene disinserimento prema interruttore On/Stand-by (2). Le Display LED indicare calore restante. Quando la temperatura di cottura ecco inferiore 50°C, le display LED indicare „L“ , Quando la temperatura di cottura ecco oltre 50°C, le display LED indicare „H“. Indicazione ► Si assicuri, che dopo lo spegnimento, la ventola dell’apparecchio continui a funzionare per un certo periodo, per espellere il calore accumulato. ► Se dovesse non utilizzare l’apparecchio per un certo periodo, estragga la spina dalla presa, per staccare l'apparecchio dalla rete elettrica.

Segua le indicazioni in basso per un funzionamento sicuro dell’apparecchio: Inserisca la spina nella presa. Entro tre secondi dopo la connessione dell’apparecchio al circuito elettrico, viene emesso un segnale acustico. Le Display LED indicare la temperatura di cottura. Quando la temperatura di cottura ecco inferiore 50°C, le display LED indicare „L“ , Quando la temperatura di cottura ecco oltre 50°C, le display LED indicare „H“. Prema il tasto principale On/Stand-by (1), si illumina sul display digitale. Indicazione ► Se non avvengono altre operazioni entro 30 secondi, dopo aver premuto il tasto principale On/Stand-by (1), la spia di controllo POWER nel display si spegne e l'unità ritorna automaticamente in standby. Per riaccendere l'unità, premere semplicemente il tasto principale On/Stand-by (1) un'altra volta e poi premere altri tasti funzione. Posizionare una stoviglia idonea, con il preparato da cucinare / arrostire in modo centrato sulla postazione di cottura (Ø 160 mm - 260 mm). Adesso premere il tasto On/Stand-by (2) per accendere una delle tre piastre a induzione. La spia di controllo di "Level" lampeggia e si sente un segnale acustico. Le display LED indicare "----" , appellarsi a capitolo “Indicazioni sulle stoviglie”.

35.4.4 Livello di potenza

Premere il pulsante di selezione (6) per selezionare la potenza. La spia di controllo di potenza (3) si illumina sul display digitale. Il livello di potenza preimpostato "5" viene selezionato e il dispositivo si accende. Con i tasti + / - (7+8), potete modificare le impostazioni in qualsiasi momento in una gamma da 1 – 10 (1-5). Importante ► Raccomandiamo di selezionare la funzione “Livelle di potenza” quando si cuoce a vapore o si fa bollire l'acqua, ad esempio, in maniera tale che la protezione contro il surriscaldamento “E5” non verrà attivata.caso Master HI P3 Plus 85

35.4.5 Modalità temperatura

Premere il pulsante di selezione (6) per selezionare la temperatura. La spia di controllo di temperatura (4) si illumina sul display digitale. Il livello di temperatura preimpostato "120" viene selezionato e il dispositivo si accende. Con i tasti + / - (7/8), potete modificare le impostazioni in qualsiasi momento in una gamma da 60 – 240 C. (Livelli di temperatura: 60, 80, 100, 120, 140, 160, 180, 200, 220 e 240°C) Importante ► Quando si grigliano o cuociono cibi fritti in olio abbondante, suggeriamo di utilizzare la funzione “Temperatura” perché in questo caso si possono utilizzare temperature fino a 240°C. Altrimenti, verrà attivata la protezione anti-surriscaldamento “E5”.

Dopo la selezione della modalità temperatura, premere il tasto pulsante di selezione (6) fino a che le spie di controllo corrispondenti non lampeggiano (5). Il display mostra il numero "0". Con i tasti tasti + / - (7/8), si può adesso selezionare il tempo operativo in intervalli da 1 minuto (fino a max. 180 minuti). Una volta raggiunto il tempo, suona un segnale acustico e il dispositivo va automaticamente in modalità standby. Importante ► Durante il funzionamento del timer, si può modificare la durata in qualsiasi momento con i tasti + / - (7/8). Con la funzione memoria del dispositivo, il livello di potenza o le impostazioni di temperatura rimangono immutate qui. ► Durante il processo di cottura la temperatura, il livello di potenza e il timer possono essere regolati come desiderate.

35.4.7 Funzione blocco

Quando si preme il tasto di blocco (10), tutti i tasti saranno bloccati tranne il tasto master On/Stand-by. Dopo il blocco, si può utilizzare solo il tasto master On/Stand-by 1, ma gli altri tasti sono bloccati. Ciò può evitare l'accensione da parte dei bambini. Esso è pertanto il tasto di sicurezza bambini. 36 Pulizia e cura In questo capitolo riceverà indicazioni importanti sulla pulizia e la cura dell’apparecchio. Osservi le indicazioni per evitare danni dovuti ad una erronea pulizia dell’apparecchio e per assicurare un funzionamento senza inconvenienti.caso Master HI P3 Plus 86

36.1 Indicazioni di sicurezza

Attenzione Osservi le seguenti indicazioni di sicurezza, prima di procedere con la pulizia dell’apparecchio: ► Il fornello ad Induzione dovrà essere pulito regolarmente e residui del composto da cuocere dovranno essere rimossi. Se il fornello non viene mantenuto pulito, ci saranno effetti negativi per la durata dell'apparecchio. Le condizioni dell’apparecchio potranno risultare pericolose e comportare un’infestazione di funghi e di batteri. ► Spenga il fornello ad Induzione prima della pulizia ed estragga la spina dalla presa a muro. ► La cottura scotta dopo l’utilizzo. Sussiste il pericolo di ustioni! Attenda che l'apparecchio si sia raffreddato. ► Pulisca la cottura dopo l'utilizzo, non appena si è raffreddato. Attendere troppo, rende inutilmente difficile la pulizia e la rende impossibile in casi estremi. Un eccesso di sporcizia può, in alcune situazioni, danneggiare l'apparecchio. ► Se penetra dell'umidità nell'apparecchio, possono danneggiarsi componenti elettriche. Osservi che non penetrino liquidi nell’interno dell’apparecchio, attraverso le fessure d’aerazione. ► Non immergere l’apparecchio in acqua o in altri liquidi e non inserirlo nella lavastoviglie. ► Non utilizzi detersivi aggressivi o abrasivi e non utilizzi solventi. Non utilizzi oggetti duri per grattare via i residui incrostati.

Cottura, Alloggiamento dell’apparecchio e comandi Pulisca la cottura del fornello e il alloggiamento ed i comandi con un panno umido e morbido. In caso di un elevato grado di sporcizia del fornello, si potrà utilizzare un detersivo delicato. Attenzione ► Non utilizzi detersivi contenenti solventi come per esempio benzina, per non danneggiare le parti in plastica. 37 Eliminazione malfunzionamenti In questo capitolo riceverà indicazioni importanti sulla localizzazione di malfunzionamenti e sulla loro eliminazione. Osservi le indicazioni per evitare pericoli e danni.

37.1 Indicazioni di sicurezza

Attenzione ► Riparazioni su apparecchi elettrici dovranno essere eseguiti soltanto da personale specializzato, addestrato dal produttore.caso Master HI P3 Plus 87 Attenzione ► Con riparazioni inadeguate possono verificarsi gravi pericoli per l’utilizzatore e danni sull’apparecchio.

37.2 Visualizzazione malfunzionamenti

In caso di errore, comparirà un codice di errore nel display; esso descrive la causa dello stesso. La seguente tabella aiuta a localizzare e rettificare gli errori minori. Problema Possibile causa Per rettificare

Posizione di stand-by Posizionare una pentola/padella appropriata sulla piastra di cottura a induzione, la piastra funzionerà normalmente E01 Controllo elettronico del basso voltaggio. (<140V) Assicurarsi che l'apparecchio sia collegato al voltaggio indicato sulla targa dati. E02 Controllo elettronico del voltaggio in eccesso (>260V) E03 IGBT corto-circuito. Si prega di inviare al servizio clienti. E04 IGBT Protezione contro il surriscaldamento Eliminare la causa del surriscaldamento. Una volta che il piano cottura si è raffreddato, l'apparecchio può essere rimesso in funzione. E05 Protezione contro il surriscaldamento in modalità potenza (>240°C) Eliminare la causa del surriscaldamento. Una volta che il piano cottura si è raffreddato, l'apparecchio può essere rimesso in funzione. E06 Sensore di temperatura problema o corto-circuito Il sensore di temperatura sotto il piano cottura in vetro-ceramica è difettato. Si prega di inviare al servizio clienti. E07+E08 Difetto tecnico Si prega di inviare al servizio clienti. Indicazione ► Se dopo un periodo di attesa di una certa lunghezza ed un riavvio dell'apparecchio, dovesse comparire ancora la segnalazione del malfunzionamento, l’apparecchio dovrà essere inviato al servizio Clienti per un controllo.

37.3 Cause dei malfunzionamenti e soluzioni

La seguente tabella aiuta nella localizzazione e la soluzione di piccoli malfunzionamenti.caso Master HI P3 Plus 88 Errori Cause possibili Soluzione Nessuna visualizzazione La spina non è stata inserita Inserire la spina La sicura non è stata accesa Accendere la sicura La ventola non funziona Inviare l’apparecchio al servizio clienti Indicazione ► Se non riesce a risolvere il problema con i passi sopra descritti, la preghiamo di rivolgersi al servizio Clienti. 38 Smaltimento dell’apparecchio obsoleto Apparecchi elettrici ed elettronici obsoleti contengono spesso ancora materiali preziosi. Essi contengono però anche sostanze nocive, che erano necessarie per il loro funzionamento e la loro sicurezza. Questi possono nuocere alla salute umana o all’ambiente se vengono gettati tra i rifiuti non riciclabili o in caso di un trattamento errato. Per questo eviti assolutamente di gettare il suo apparecchio obsoleto nella spazzatura non riciclabile. Indicazione ► Si serva dell'area ecologica realizzata nel suo comune di residenza, per la consegna ed il riciclo di apparecchi elettrici o elettronici obsoleti. Si informi eventualmente presso il Suo comune, il Suo servizio di nettezza urbana o presso il suo rivenditore. ► Si assicuri, che il suo apparecchio obsoleto venga stoccato a prova di bambini, fino al momento della sua rimozione. 39 Garanzia A partire dalla data di vendita assumiamo per questo prodotto una garanzia di 24 mesi per difetti, riconducibili ad errori di fabbricazione o nelle materie prime. Ciò non ha alcuna influenza sulle sue pretese di garanzia di legge in conformità al §439 e seguenti del BGB-E. Non contenute nella garanzia sono i danni, che si sono verificati a causa di un trattamento o un impiego inadeguato, così come i danni, che compromettono solo lievemente il funzionamento o il valore dell’apparecchio. Inoltre si escludono dalle pretese di garanzia pezzi d'usura, danni dovuti al trasporto, fin tanto questi non siano imputabili alla nostra responsabilità, così come danni, che sono riconducibili a riparazioni non eseguiti da noi. Questo apparecchio è stato realizzato per un utilizzo in ambito privato (impiego domestico) ed è stato realizzato con una potenza adeguata. Un eventuale utilizzo di tipo commerciale è assoggettabile alla garanzia, solo fintanto il suo utilizzo possa essere confrontato con quello in ambito privato. Non è previsto per un uso che vada oltre questo tipo di utilizzo commerciale. In caso di reclami giustificati, saremo liberi di scegliere se riparare l’apparecchio o se è il caso di sostituirlo con uno privo di malfunzionamenti. Malfunzionamenti aperti dovranno essere comunicati entro 14 giorni dalla fornitura.caso Master HI P3 Plus 89 Altre pretese sono escluse. Per far valere una pretesa di garanzia, La preghiamo di mettersi in contatto con noi, prima di reinviarci l’apparecchio (sempre con scontrino d’acquisto!). 40 Dati tecnici Apparecchio Cucina a induzione con 3 piastre di cottura Modello Master HI P3 Plus (2151) Dati connessione 220-240 V, ~ 50/60 Hz Potenza assorbita 3500 W (Max), Standby “secondo ErP livello 2” Intervallo temperature 60°C – 240°C Rumorosità inferiore a 70 dB(A) Misure esterne (L/H/P) 535 x 65 x 520 mm Peso netto 7,75 kgcaso Master HI P3 Plus 90 Originele Gebruiksaanwijzing Inductiekookplaat met 3 kookzones Master HI P3 Plus (2151)caso Master P3 Plus 91 41 Gebruiksaanwijzing
