MANUALE UTENTE Conspiracy SAMSON

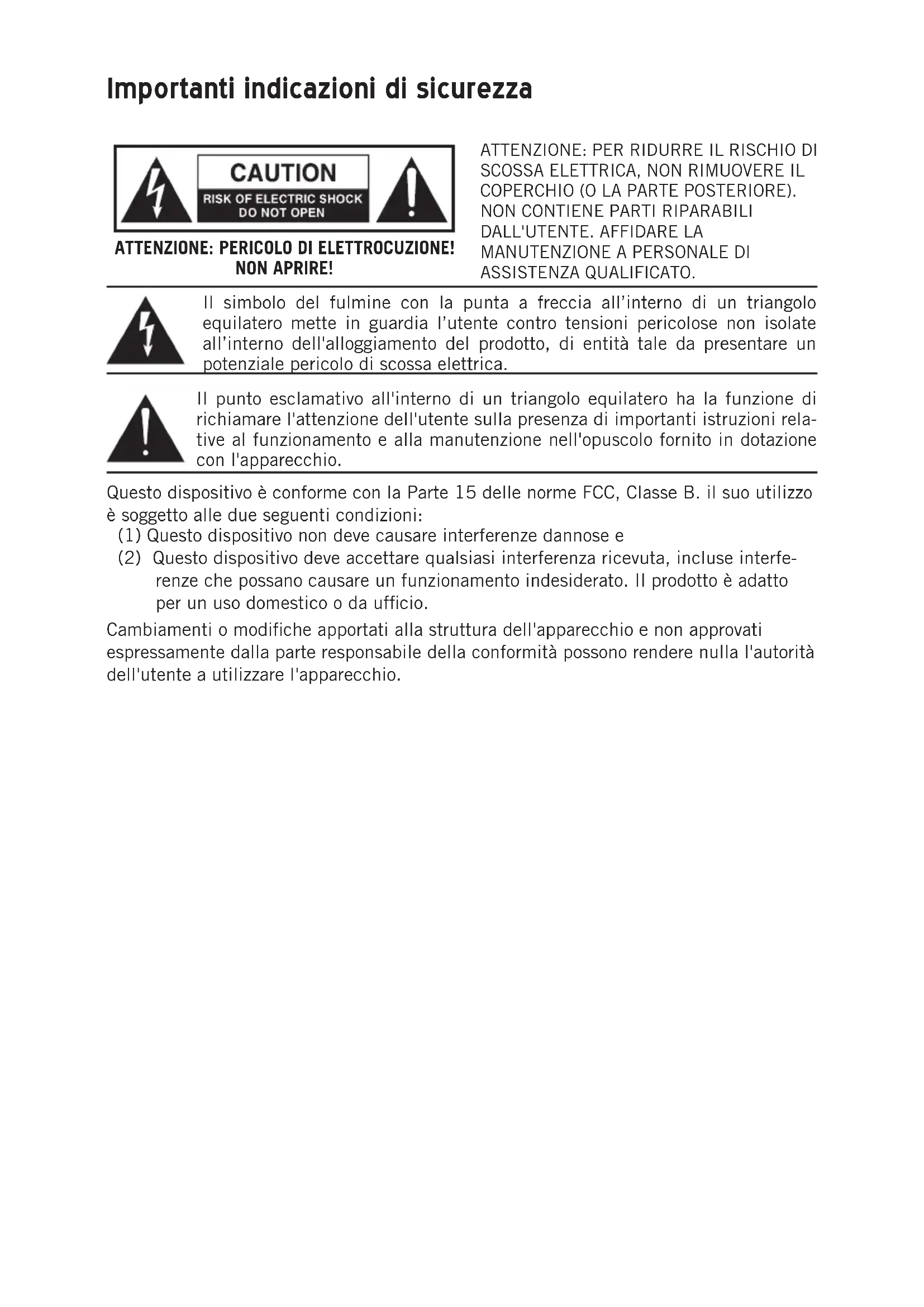

Important indicazioni di sicurezza

ATTENZIONE: PERICOLO DI ELETTROCUZIONE! NON APRIRE!

ATTENZIONE: PER RIDURE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE). NON CONTIENE PARTI RIPARABILI DALL'UTENTE. AFFIDARE LA MANUTENZIONA A PERSONALE DI ASSISTENZA QUALIFICATO.

Il significato del fulmine con la punta a freccia all'interno di un triangolo equilatero mette in guardia l'utente contro tensioni pericolose non isolate all'interno dell'alloggiamento del prodotto, di entità tale da presentare un potenziale pericolo di scossa elettrica.

Il punto esclamativo all'interno di un triangolo equilatero ha la funzione di richiamare l'attenzione dell'utente sulla presenza di importanti istruzioni relative al funzionamento e alla manutenzione nell'opuscolo fornito in dotazione con l'apparecchio.

Questo dispositivo è conforme con la Parte 15 delle norme FCC, Classe B. il suo utilizzo è soggetti alle due seguenti condizioni:

(1) Questo dispositivo non deve causare interferenze dannose e
(2) Questo dispositivo deve accettare qualiasi interferenza ricevuta, incluse interferenze che possano causare un funzionamento indesiderato. Il prodotto è adatto per un uso domestico o da ufficio.

Cambiamenti o modifiche apportati alla struttura dell'apparecchio e non approvati espressamente alla parte responsablee della conformità possono renderere nulla l'autorità dell'utente a utilizzato l'apparecchio.

Important indicazioni di sicurezza

1. Leggere attentamente le istruzioni.
2. Conservare le istruzioni.
3. Rispettare toutes le avvertenze.
4. Seguire tutte le istruzioni.
5. Nonutilizzare l'apparecchio vicino all'acqua.
6. Per la pulizia, servirsi unicamente di un panno asciutto.
7. Non bloccare le aperture di ventilazione. Procedere all'installazione in conformità con le istruzioni del produttore.
8. Non installare il prodotto nei pressi di fonti di calorie quali radiatori, bocchette di diffusione d'aria calda, stufe o altri appearecchi (inclusi gli amplificatori) che producono calore.
9. Serviri unicamente di apparecchiature/accessori specificati dal produttore.
10. Utilizzare il prodotto soltanto con i carrelli di supporto, i supporti, le staffe a treppiede o i tavoli specificati dal produttore o venduti insieme all'apparecchio. Quando si utilizza un carrello, prestare attenzione durante lo spostamento dell'insieme carrello/apparecchio per evitare di rovesciarlo causando lesioni.
11. Scollegare l'apparecchio alla rete elettrica durante i temporali o in caso di mancato utilizzo per periodi prolongati.
12. Affidare la manutenzione a personale qualificato. Gli interventi di assistenza si rendono necessari se l'apparecchio ha subito danni di qualsiasi tipo, ad esempio in caso di danni a livello dl cavo di alimentazione o della spina, per via di danni dovuti all'ingresso di liquidi o alla caduta di oggetti sull'apparecchio, se questo è stato esposto alla pioggia o all'umidità, o qualora non funzioni normalmente o sua caduto a terra.
13. Non esporre l'apparecchio a gobce o schizzi d'acqua e non porre oggetti colmi di liquidi, quali vasi, sull'apparecchio.
14. Attenzione - per evitare il pericolo di scossa elettrica inseire il polo più largo nell'apposita aperture della presa.
15. Garantire una Buona ventilazione intorno all'intero apparecchio.
16. Scollegare sempre i cavi afferrando saldamente la spina, alla tirare il cavo stesso.

Il prodotto non va smaltito con i rifiuti domestici generici. Per i prodotti elettronici usati è previsto unsystema di raccoltadistinctin conformitàcon quantostabilito dalle normative che richiedono un adeguato trattamento, recupero e riciclaggio.

I privati nei 28 Paesi membri dell'Unione Europea, in Svizzera e Norvegia possono renderere Gratisamente i propri prodotti elettronici usati presso impianti di raccolta specifici o presso un qualiasi rivenditore (in caso di acquisto di un nuovo prodotto).

Per i Paesi non indicate in precedenza, rivolgersi alle autorità locali per maggiori informazioni in merito al metodo di smaltimento corretto.

Così facendo si garantisce che il prodotto smaltito venga sottomposto alle necessarie procedure di trattamento, recupero e riciclaggio e che vengano impediti potenziali effetti negativi sull'ambiente e sulla salute.

Introduzione

Grazie per aver acquistato la Superficie di controllo MIDI Samson Conspiracy! Il Conspiracy garantisce il controllo di prestazioni e produzione per integrarsi lavoramente con workstation di produzione digitale Windows o Mac.

Il Conspiracy è una superficie di controllo a piene funzioni con 25 pad trigger, sei fader, 14 codificatori senza fine e 17 tasti assegnabili. Per unCONTROL esteso, il controller presente un pad tattile XY, un crossfader, un display retroilluminato e 20 preset che garantiscono accesso a ulteriori strati di controllo.

In queste pagine si troverà una descrizione dettagliata delle funzioni della superficie di controllo MIDI Conspiracy,或者其他 un tour guidato dei loro pannelli di controllo e le istruzioni per la sua configurazione e il suo utilizzo. Si troveranno inoltre informazioni su come registrarare il prodotto online in modo da poter ricevere assistenza tecnica online e in modo da consentirci di inviare informazioni aggiornate in merito a quello e ad altri prodotti Samson in futuro.

Registrarile proprio numero di serienuello spazio fornito qui in basso per eventuali riferimenti futuri.

Numero di serie:

Data di acquireo:

Con un'adeguata cura e manutenzione, il Samson Conspiracy funzionera nella problema per numerousi anni. Qualora il controller dovesse richiedere assistenza, prima di spedire l'apparecchio a Samson occorre ottenere un numero di Autorizzazione di Reso (RA). In assenza di tale numero, l'apparecchio non sare accettato. Contattare Samson al numero 1-800-3SAMSON (1-800-372-6766) per ottenere un numero di RA prima di spedire l'apparecchio. Conservare i materiali da imballaggio origini e, se possibile, restituire l'apparecchio nella sua confezione originale. Se il Conspiracy è stato acquistato al di fuori degli Stati Uniti, contattare il proprio distributore locale per i dettagli in merito alla garanzia e informazioni in materia di assistenza.

Caratteristiche

Il Conspiracy di Samson impiega Tecnologie allo stato dell'arte ed è progettato fin nei minimi dettagli. Ecco alcune delle sue caratteristiche principali:

• 25 pad trigger sensibili alla velocità e retroilluminati, con aftertouch
• Sei cursori assegnabili e crossfader da DJ
  14 codificatorienza fine
  17 tasti retroilluminati assegnabili comenota o come controller continui
• Pad tattile XY per un controllo diretto
• Display LCD retroilluminato per un feedback in tempo reale
• Design compatto, perfetto per esibizioni dal vivo e applicazioni da studio
• Sensibilità e curva di velocità dei pad regolabili
• Alimentazione tramite bus USB

Guida rapida

Computer Samson Conspiracy

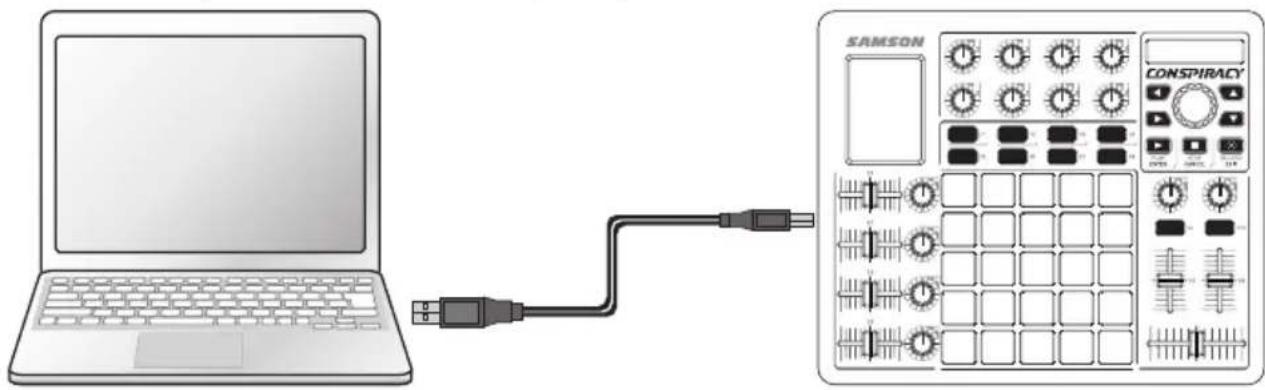

1. Collegare il Conspiracy al computer servendosi del cavo USB in dotazione. L'apparecchio riceverà l'alimentazione e trasmetterà dati MIDI tramite il collegamento USB.

Note bene: Se il Conspiracy è collegato a un hub USB non alimentato, potrebber non ricevere energia sufficiente all'accensione. Si consiglia di collegare il Conspiracy direttamente al computer o a un hub USB alimentato.

1. Lanciare il DAW o il software dello strumento virtuale.
2. Configurare il Conspiracy come dispositivo di ingressso e di uscita MIDI. Nota bene: In alcune applicazioni software cui possere necessario impostare il Conspiracy come controller remoto. Consultare la documentazione in dotazione con il software.

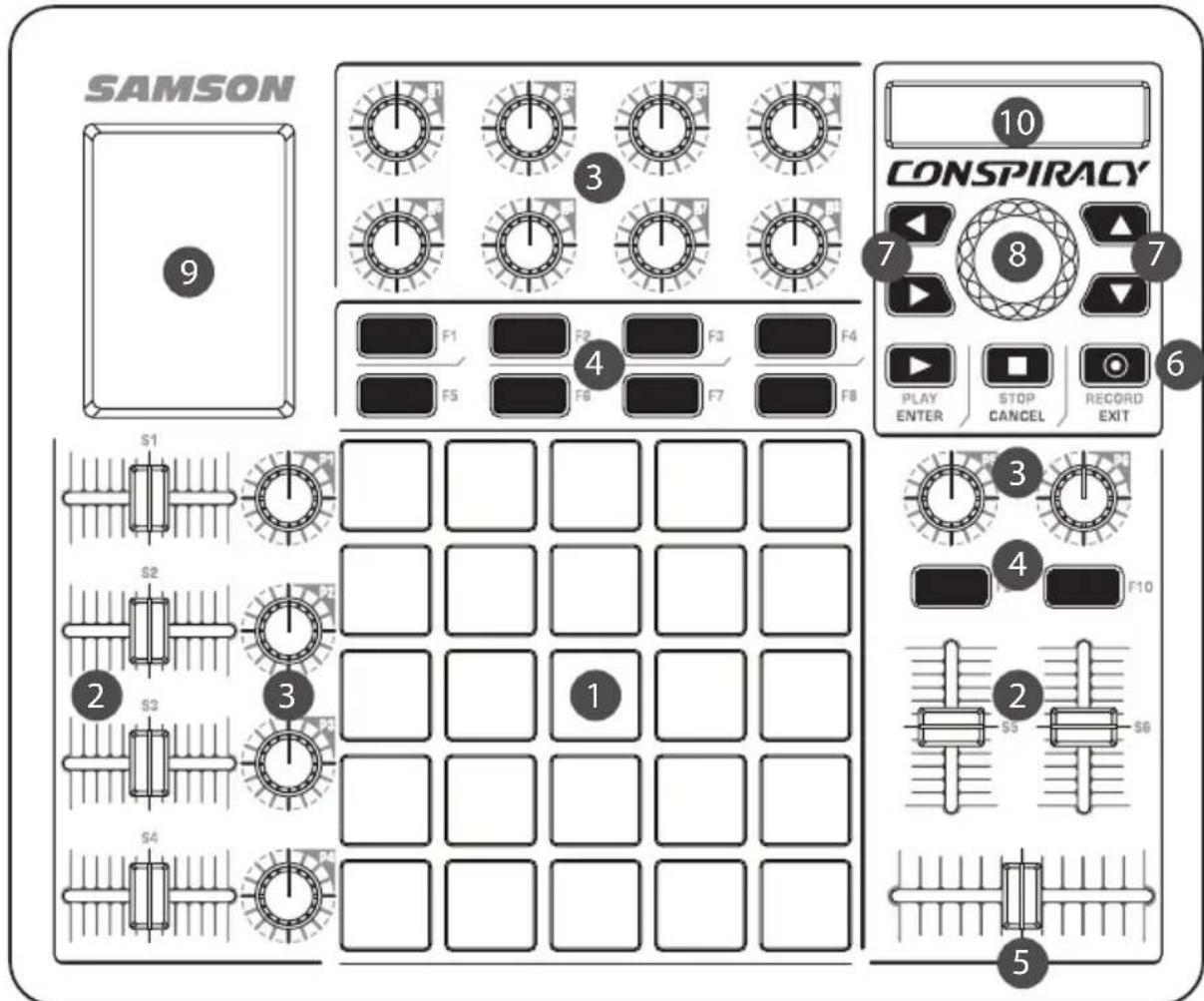

Comandi e funzioni del pannello anteriore

1. Pad trigger - 125 pad trigger sensibili alla velocità a tre colori retroilluminati della griglia possono essere assegnati per inviare note MIDI o informazioni di controllo e possono essere impostati come commutatori o come tasti temporanei.
2. Cursori assegnabili - i sei cursori (S1-S6) inviano dati di controllo continui.
3. Codificatori assegnabili - I 14 codificatorienza fine (P1-P6 & E1-E8) inviano dati di controllo continu.
4. Tasti funzione - I tasti a dieci funzioni (F1-F10) sono essere utilizzati per inviare note MIDI o informazioni di controllo e possono essere impostati come commutatori o come tasti temporanei.
5. Crossfader - Questo fader assegnabile invia dati di controllo continuui al DAW.
6. Tasti di trasporto - I tasti inviano dati di controllo MIDI continui e sonoConcepti per il controllo delle funzioni di riproduzione, arresto e registrazione (play, stop e record). Funzionano inoltre come tasti Invio, Canc ed Esc nell'ambito dei menu Preset, Edit e Global.
7. Tasti freccia - I quattro tasti retroilluminati sono essere utilizzati per inviare note MIDI o informazioni di controllo e posso sono essere impostati come commutatori o come tasti temporanei.
8. Manopola dati - Premendo il tasto entra nel dato e conferma le selezioni effettuate. Far ruotare il codificatore per commutare tra le opzioni disponibili del dato.
9. Pad tattile XY - Trasmette due messaggi di controllo continui muovendosi lungo gli assi orizzontale e verticale.
10. Display - Lo schermo LCD retroilluminato alla le informazioni relative alle configurazioni correnti, i dati relativi alle prestazioni e i parametri regolabili.

Caratteristiche del display

Il Conspiracy presenta uno schermo LCD retroilluminato che alla le informazioni relative alle prestazioni midi durante l'utilizzo del controller.

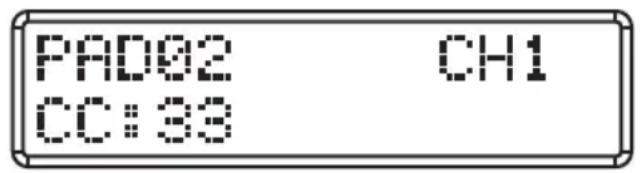

Pad trigger

I pad trigger possono essere assegnati all'invio di messagginota o di controllo continuo (CC) quando premuti. Se impostati su Note (nota), a display vengono visualizzati il numero di pad, il canale MIDI il nome della notatione la velocità. Se impostato su CC, mostrera il valore CC trasmesso.

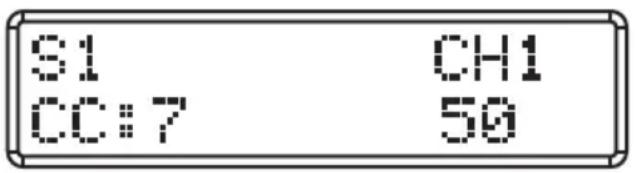

Cursori e codificatori

I cursori e i codificatori sono comandi che producono un intervallo di valori, se mossi. A display vengono visualizzati il dato attivo, il canale MIDI, il numero CC e il valore trasmesso.

Pad tactile XY

II pad tattile XY emette diversi valori CC quando si fa scorrere il dito lungo l'asse verticale e orizzontale. A display vengono visualizzati il valore X (orizzontale) e Y (verticale).

Preset

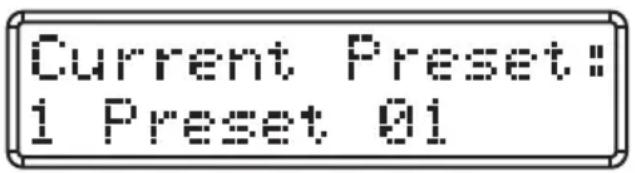

In modalità performance, è possibile girare la manopola Data per visualizzare il numero e il nome del preset corrente.

Modalità

II Conspiracy presente quattro modalità operative principali: Performance, Preset, Edit e Global.

Modalità Preset - In questa modalità è possibile caricare, copiare e ripristinare i 20 preset disponibili. In un preset sono memorizzate le informazioni relative all'assegnazione di cursori, manopole e tasti. Utilizzato i preset è possibile caricare in maniera rapida le impostazioni per applicazioni specifiche alla dover riprogrammare l'apparecchio agli volte. Per maggiori dettagli, fare riferimento al paragrafo relativivo alla modalità Preset (pag. 9).

Modalità Edit - In questa modalità, è possibile accedere a tutte le funzioni del Con spiracy e assegnarle. In quello modo, è possibile personalizzare le impostazioni in modo che corrispondano alle proprie esigenze. Per maggiori dettagli, fare riferimento al paragrafo relativo alla modalità Edit (pag. 10).

Modalità Global - In questa modalità, è possible regolare i parametri che influiscono sul funzionamento complessivo del controller. In modalità Global è possible esguire un Reset MIDI per interrompere eventuali note bloccate, configurare il canale Global MIDI, la sensibilità dei Pad e le curve di velocità dei Pad. Per maggiori dettagli, fare riferimento al paragrafo relativivo alla modalità Global (pag. 12).

Modalità Performance - In questa modalità, il controller trasmette informazioni sulle note e informazioni continue sul controller tramite l'uscita USB. Fare riferimento al paragrafo relativivo alla modalità Performance (pag. 14) per maggiori dettagli.

Modalità preset

Il Conspiracy presente 20 spazi per preset ove è possibile memorizzare e modificare diverse configurazioni per la superficie di controllo. Quando si accende il controller, viene caricato il primo Preset. In modalità Preset è possible CARICARE, COPIARE, NOMINARE e AZZERARE un preset.

Per accedere alla modalità Preset, premere la manopola DATA per entrare nel menu, girarla fino a quando sullo schermo non compare la scritta 1.PRESET MODE, quando premere la manopola DATA o il tasto PLAY/ENTER. Girare la manopola DATA per richiamare le diverse funzioni in modalità Preset.

Per annullare qualsiasi scelta, premere il tasto STOP/CANCEL (stop/annulla).

Per uscire dai menu e tornare alla modalità Performance, premere il tasto RECORD/EXIT (registra/esci). In quello modosarannoancheannulateteuttele modifiche nonconfermate.

1. LOAD PRESET(CARICA PRESET)

1. In MODALITA PRESET, girare la manopola DATA sono a quando sullo schermo non compare la scritta 1. LOAD PRESET (CARICA PRESET).
2. Premere la manopola DATA o PLAY/ENTER per entrare nel sottomenu LOAD PRESET (carica preset).
3. Girare la manopola DATA per scorrere lungo tutti i preset disponibili. Premere la manopola DATA o il tasting PLAY/ENTER per configurare il nuovo preset.
4. Premere il tasto RECORD/EXIT per tornare alla modalità Performance.

2. COPY PRESET (COPIA PRESET)

1. In MODALITA PRESET, girare la manopola DATA sino a quando sullo schermo non compare la scritta 2. COPY PRESET (COPIA PRESET).
2. Premere la manopola DATA o PLAY/ENTER per entrare nel sottomenu COPY PRESET (copia preset).
3. Girare la manopola DATA per scorrere lungo tutti i preset disponibili. Premere la manopola DATA o il tasting PLAY/ENTER per selezionare il preset da copiare.
4. Selezionare il numero di destinazione ruotando la manopola DATA. Premere la manopola DATA o il tasting PLAY/ENTER per confermare la scelta.
5. Premere il tastingo RECORD/EXIT per tornare alla modalità Performance.

3. NAME PRESET (NOMINA PRESET)

1. In MODALITA PRESET, girare la manopola DATA sono a quando sullo schermo non compare la scritta 3. NAME PRESET (NOMINA PRESET).
2. Premere la manopola DATA o PLAY/ENTER per entrare nel sottomenu NAME PRESET (nomina preset).
3. Girare la manopola DATA perambiare i caratteri. Premere la freccia sinistra e destra per passare da un carattere all'alto.
4. Premere la manopola DATA o il tasto PLAY/ENTER per salvare il nome aggiornato.
5. Premere il tasto RECORD/EXIT per tornare alla modalità Performance.

4. RESET PRESET (AZZERA PRESET)

1. Girare la manopola DATA sino a quando sullo schermo non compare la scritta 4. RESET PRESET (AZZERA PRESET).
2. Premere la manopola DATA o PLAY/ENTER per entrare nel sottomenu RESET PRESET (azzera preset).
3. Premere la manopola DATA o il tasto PLAY/ENTER per riportare il preset alla sua configurazione predefinita.
4. Premere il tasto RECORD/EXIT per tornare alla modalità Performance.

Modalità Edit

La modalità Edit consente di modificare il modo in cui i pad, le manopole, i fader, i tasti e il pad tattile X/Y operano. In modalità Edit, il Conspiracy smetterà di trasmettere dati MIDI e sarebbe apportare regolazioni alle configurazioni del preset corrente.

Per accedere alla modalità Edit:

1. Premere la manopola DATA per entrare nel Menu.
2. Girare la manopola DATA fino a quando sullo schermo non compare la scritta 2.EDIT MODE, quando premere la manopola DATA o il tasto PLAY/ENTER. A display comparirà la scritta 1.SELECT CONTROL (SCEGLI COMANDO).
3. Premere o muovere un dispositivo di controllo per selezionare il dispositivo di controllo da modificare e premere la manopola DATA per accedere ai parametri modificabili.
4. Girare la manopola DATA per navigare tra i parametri.
5. Premere la manopola DATA o il tasting PLAY/ENTER per acceder e un parametro.
6. Girare la manopola DATA per regolare un parametro.
7. Premere la manopola DATA o il tasto PLAY per accettare la modifica.
   Per uscire alla modalità Edit, girare la manopola DATA forn a quando sullo schermo non compare la scritta
   EDIT MODE (modalità Edit): 2.EDIT EXIT (esci modifica)
   Premere la manopola Data per confermare

Una volta selezionato un commando:

Per annullare una scelta, premere il tasto STOP/CANCEL (stop/annulla). Per uscire alla modalità Edit e tornare alla modalità Performance, premere il tasto RECORD/EXIT (registra/esci). In quello modo sarannoanche annullate tutte le modifiche non confermate.

Parametri modalità Edit

Parametri disponibili

Controller Parametro Sclelta
Pad trigger	Tipo (Note/CC) Note, Control Change (nota, modifica controllo)
	Numero Nota o numero CC (0-127)
	Modalità Momentaneo, Commuta
	Canale MIDI 1-16, Globale
	Colore del LED Rosso, verde, blu
	Aftertouch On/Off (accesso/spento)
Manopole/fader	Numero CC 0-127
	Canale MIDI 1-16, Globale
	Min 0-127
	Max 0-127
Tasti F	Tipo (Note/CC) Note, Control Change (nota, modifica controlo)
	Numero Nota o numero CC (0-127)
	Modalità Momentaneo, Commuta
	Canale MIDI 1-16, Globale
	Colore del LED Rosso, verde
Tasti freccia/comandi di trasporto	Tipo (Note/CC) Note, Control Change (nota, modifica controlo)
	Numero Nota o numero CC (0-127)
	Modalità Momentaneo, Commuta
	Canale MIDI 1-16, Globale
Pad X/Y X: configurazioni orizzontali Y: configurazioni verticali	Numero CC 0-127
	Canale MIDI 1-16, Globale
	Min 0-127
	Max 0-127

Modalità Global (globale)

In modalità Global si possono apportare regolazioni alla modalità operativa del Consciacy. Le modifiche apportate in modalità Global coinvolgono le configurazioni generali del controller. Per accedere alla modalità Global, premere la manopola DATA per entrare nel menu, girarla fino a quando sullo schermone non compare la scritta 3.GLOBAL MODE, quando premere la manopola DATA o il tasto PLAY/ENTER. Girare la manopola DATA per richiamare le diverse funzioni in modalità Global.

Per annullare qualsi asci scelta, premere il tasto STOP/CANCEL (stop/annulla).

Per uscire dai menu e tornare alla modalità Performance, premere il tasto RECORD/EXIT (registra/esci). In quello modosarannoancheannulateteutledemodifiche nonconfermate.

1. RESET MIDI

Se durante una prestazione unanota è bloccata, il reset MIDI inviera un commando panic a tutte le porte e i canali audio esterni, portando il dispositivo a terminare il suono. Per eseguire il reset MIDI:

1. Dalla MODALITA GLOBAL girare la manopola Data per selezionare 1.MIDI RESET.
2. Premere la manopola DATA o il tasto PLAY/ENTER per accedere alla funzione MIDI RESET.
3. Premere la manopola DATA o il tastinge PLAY/ENTER per trasmettere il messaggio di reset.

2. Canale Global

Il canale globale Global è il canale MIDI master per la trasmissione e la ricezione. Ciaccun controllo o tutti i controlli possono essere impostati su un canale MIDI specifico o sul canale Global tramite la modalità Edit. Se un lavoro è impostato sul canale Global trasmetterà informazioni sul canale Global assegnato. Per cancellare il canale Global:

1. Dalla MODALITA GLOBAL girare la manopola Data per selezionare 2.GLOBAL CHANNEL.
2. Premere la manopola DATA o il tasting PLAY/ENTER per accedere alla funzione Global Channel (canale globale).
3. Girare la manopola Data per selezionare il canale MIDI Global desiderato.
4. Premere la manopola DATA o il tasting PLAY/ENTER impostare il canale MIDI Global (globale).

3. Sensibilità dei pad

La funzione di sensibilità dei pad regola quanto saranno sensibili i pad quando sono premuti. L'impostazione della sensibilità dei Pad su HEAVY consente di battere i pad con più forza per ottenere una maggiore velocità. L'impostazione della sensibilità dei Pad su LIGHT consente di battere i pad in maniera più lieve e di ottenerere comunità un'alta velocità; ciò è utile se si desidera una velocità costante dai padanche se quosti vengono battuti con meno forza. Per regolare la sensibilità dei pad:

1. Dalla MODALITA GLOBAL girare la manopola Data per selezionare 3.PAD SENSITIVITY (sensibilità dei pad).
2. Premere la manopola DATA o il tasting PLAY/ENTER per accederere alla funzione Pad Sensitivity (sensibilità dei pad).
3. Girare la manopola Data per selezionare l'impostazione della sensibilità dei pad desiderata.
4. Premere la manopola DATA o il tasto PLAY/ENTER per configurare la sensibilità dei pad.

Modalità Global (globale)

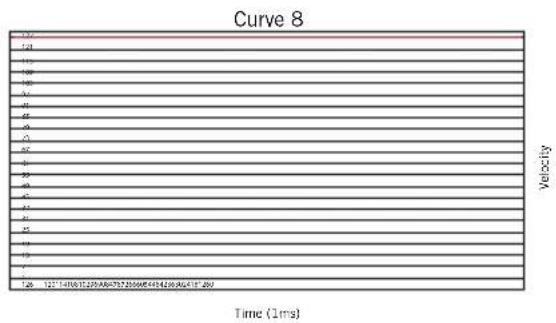

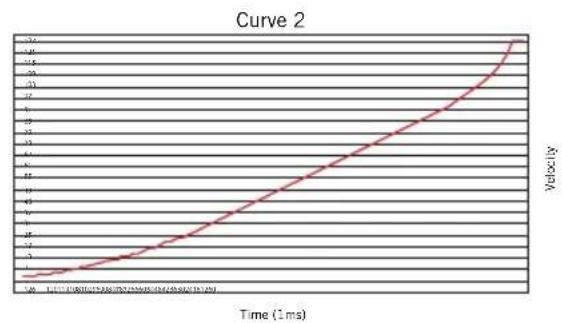

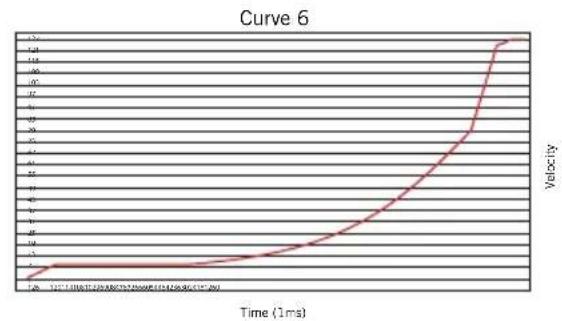

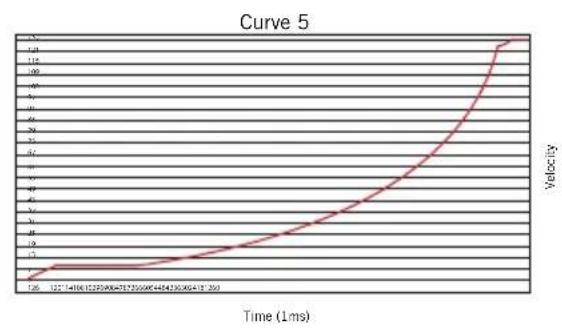

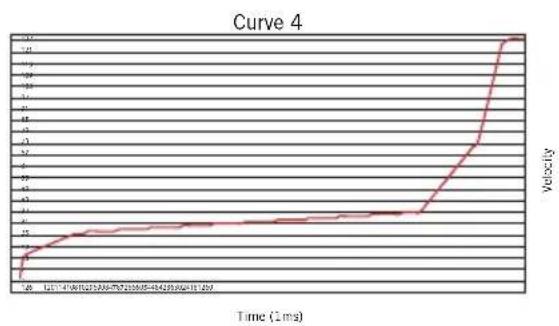

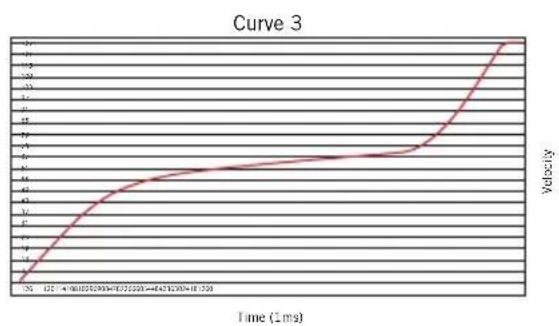

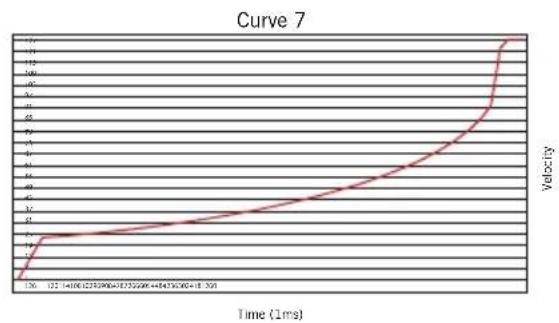

4. Curva di velocità

Il pad curva di velocità regola la velocità di output dei pad rispetto all'input. La curva di velocità dei pad consente di ottenerile gli migliorari prestazioni e il miglior controllo dei pad basandosi sulla tecnia di chi suaona. Le regolazioni della curva di velocità dei pad consente di ottenerere una velocità superioreanche quando si batte il pad lievamente o di limitare la velocità massima anche se si battono i pad con molta forza. Per impostare la curva di velocità dei pad:

1. Dalla MODALITA GLOBAL girare la manopola Data per selezionare 4.VELOCITY CURVE (curva di velocità).
2. Premere la manopola DATA o il tasting PLAY/ENTER per accedere alla funzione Pad Sensitivity (sensibilità dei pad).
3. Girare la manopola Data per selezionare l'impostazione della sensibilità dei pad desiderata.
4. Premere la manopola DATA o il tasto PLAY/ENTER per configurare la sensibilità dei pad.

Modalità Performance (prestazioni)

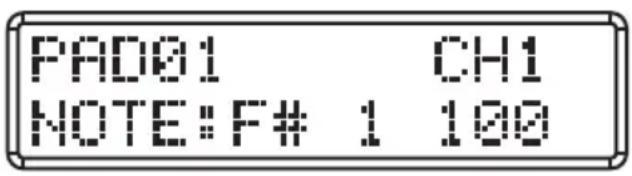

Pad trigger

Il Conspiracy presenta 25 pad trigger retroilluminati (rosso, verde o blu) sensibili alla velocità con aftertouch. Questi pad possono essere utilizzati come pad batteria, note o tasti trigger per software di lancio clip. Quando si batte il pad, le sue informazioni dinota MIDI saranno sovrato a display. Quando si preme un pad e si continua a premerlo, il pad inviera un messaggio di aftertouch di canale a seconda della forza con cui si preme il pad. I parametri dei pad trigger possono essere regolati in modality Edit. I pad sono numerati da 01 a 25, nella parte superiore sinistra della griglia alla parte inferiore destra.

Codificatori

Il Conspiracy è dotato di 14 codificatori. Sei di essi (P1-P6) sono accoppiati con cursori da utilizzato come comandi pan di canale. Quando si gira la manopola di un codificatore, il numero di codificatore, il canale MIDI e i dati di controllo continuo (CC) vengono illustrati a display. Normalmente, girando la manopola in senso orario si aumento il valore, in senso antiorario si riduce il valore (da 0 a 127). Si può cambiare la direzione dei dati inviati dal codificatore regolando le impostazioni MIN e MAX in modalità Edit.

Cursori

Il Conspiracy è dotato di sei cursori arrangiati come controlli di volume canale. è inoltre presente un cursore stile crossfader che può essere utilizzato con software da DJ. I cursori S1-S8 controllano il volume dei canali 1-8, e l'S9 controlling a volume master. Quando si sposta un codificatore a cursore, il numero di cursore, il canale MIDI e i dati di controllo continuo (CC) vengono illustrati a display. Normalmente, spostando il cursore verso l'alto (o a destra) si aumento il valore, spostando il cursore verso il basso (o a sinistra) si riduce il valore (in un intervallo da 0 a 127). Si può cancellare la direzione dei dati inviati dal cursore regolando le impostazioni MIN e MAX in modalità Edit.

Tasti funzione

Il Conspiracy presenta 17 tasti retroilluminati arrangiati come tasti funzione (F1-F10), tasti di trasporto (Play, Stop, Record) e tasti freccia. I tasti possono essere definiti come di tiponota, che inviano messagginota se premuti, o di tipo controller continuo (CC), che inviano messaggi di controllo se premuti.

I tasti possonoanche essere impostati su Toggle (premere il tasting per inviare un messaggio di attivazione on e premerlo nuovamente per inviare il messaggio di disattivazione off) o su Momentary (quando il tasting è premuto, invia il dato on iniziale, quando viene rilasciato invia un dato off).Se il tasting è un tasting di tiponota, premere il tasting per inviare il messaggio di nota on e rilasciarlo per inviare un messaggio notation off.

Il numero di tasting, il canale MIDI e il valore saranno illustrati a display. La funzione di ciascun tasting è assegnabile e può essere regolata in modalità Edit.

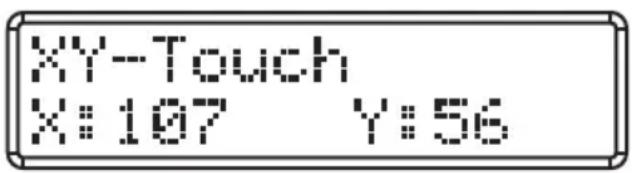

Pad tactile XY

Il pad tattile XY può essere impostato per inviare due diversi valori di controller continuo (CC) MIDI basati sulla direzione in cui si fa scorrere il dito (orizzontalmente o verticalmente). Quando si fa scorrere il dito lungo il pad, il valore CC per l'asse X e per l'asse Y è molto a display. I messaggi CC predefiniti aumentoanno quando si fa scorrere il dito a destra sull'asse X e in alto sull'asse Y. Si può cancellare la direzione dei dati inviati dal cursore regolando le impostazioni MIN e MAX in modalità Edit.

Specifiche tecniche

Display LCD personalizzato retroilluminato

Preset 20

Pad Trigger 25 (sensibili alla velocità)

Pad tactile Pad a 2assi con messaggi verticali e orizzontali

Comandi di trasporto 3 (Play, Stop, Record)

Fader 6

Crossfader 1

Codificatori 14

Tasti funzione 14

MIDI MIDI su USB

Alimentazione Alimentazione bus USB

AccessoricavoUSB

Dimensioni 10,62" x 8,89" x 1,57"

270 mm x 226 mm x 40 mm

Peso 1,7lb

772g
