BEDIENUNGSANLEITUNG Conspiracy SAMSON

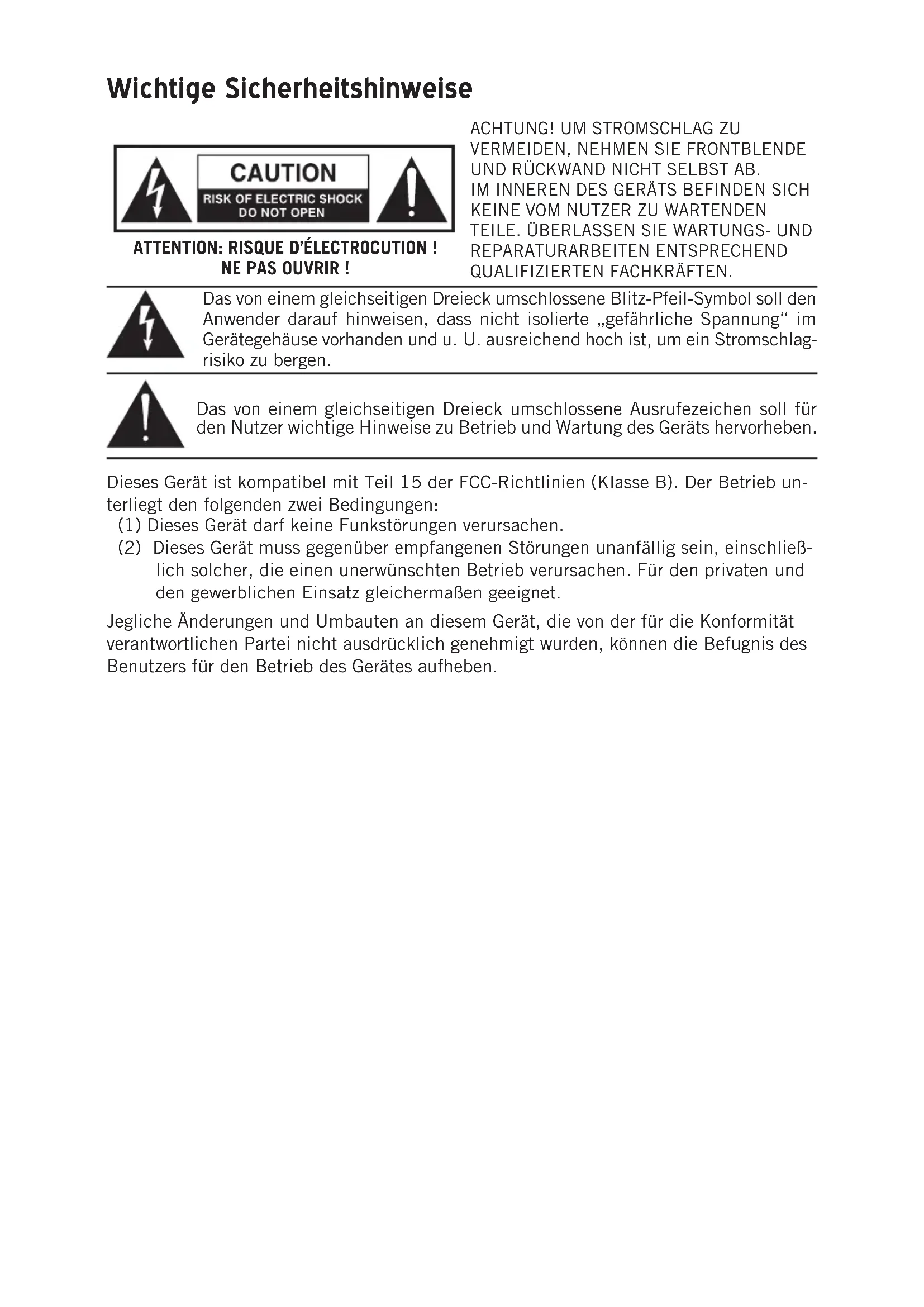

Wichtige Sicherheitshinweise

ACHTUNG! UM STROMSCHLAG ZU VERMEIDEN, NEHMEN SIE FRONTBLENDE UND RÜCKWAND NICT SELBST AB. IM INNEREN DES GERÄTS BEFINDEN SICH KEINE VOM NUTZER ZU WARTENDEN TEILE. ÜberLASSEN SIE WARTUNGS- UND REPARATURARBEITEN ENTSPRECHEND QUALIFIZIEREN FACHKRAFTEN.

Das von einem gleichseitigen Dreieck umschlossene Blitz-Pfeil-Symbol soll den Anwender darauf auf hinweisen, dass nicht isolierte „gefährliche Spannung" im Gerätegehause vorhanden und u. U. ausreichend hoch ist, um ein Stromschlagrisiko zu bergen.

Das von einem gleichseitigen Dreieck umschlossene Ausrufezeichen soll für den Nutzer wichtige Hinweise zu Betrieb und Wartung des Geräts hervorheiten.

Dieses Gerät ist kompatibel mit Teil 15 der FCC-Richtlinien (Klasse B). Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Gerat darf keine Funkstörungen verursachen.
(2) Dieses Gerät muss gegenüber empfangenen Störungen unanfällig sein, einschließlich solcher, die einen unerwünschten Betrieb verursichen. Für den privaten und den gewerblichen Einsatz gleichermaßen geeignet.

Jegliche Änderungen und Umbauten an thisem Gerät, die von der für die Konformität verantwortlichen Partei nicht ausdrücklich genehmigt wurden, konnen die Befugnis des Benutzers für den Betrieb des Gerätes aufheben.

Wichtige Sicherheitshinweise

1. Lesen Sie die vorliegende Anleitung.
2. Bewahren Sie diese Anleitung auf.
3. Beachten Sie samtliche Warnhinweise.
4. Befolgen Sie sämtliche Anweisungen.
5. Verwenden Sie these Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es ausschließlich mit einem trockenen Tuch.
7. Blockieren Sie keine Belüftungsöffnungen. Stellen Sie das Gerät den Anweisungen des Herstellers entsprechend auf.
8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizstrahlern, Wärmespeichern, Öfen oder anderen Wärme erzeugenden Geräten (einschließlich Verständern) auf.
9. Verwenden Sie Aufbaugeräte und Zubehörprodukte nur dann, wenn der Hersteller diese spezifiziert hat.
10. Verwenden Sie nur dann ein Gehäuse auf Rollen, ein Stativ oder einen Tisch, wenn dieser/dieses vom Hersteller spezifiziert ist oder zum Lieferumfang des Geräts gehört. Wenn Sie ein Gehäuse auf Rollen verwenden, seien Sie außerst vorsichtig, wenn Sie den Wagenaamt Gerätterschreiben. Wenn der Wagena kippt, kann es zu Verletzungen kommt.
11. Ziehen Sie den Netzstecker des Geräts, wenn ein Gewitter aufzieht oder das Gerät für langere Zeit ungenutzt bleiben soll.
12. Überlassen Sie Wartung und Reparaturen ausschließlich qualifizierten Fachkräften. Eine Reparatur ist erforderlich, wenn das Gerät beschädigt wurde, z. B. Beschädigung des Stromkabels oder Steckers, Verschütten von Flüssigkeit oder Hineinfallen von Gegenständen in das Gerät; außer dem auch dann, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallen gelassen wurde.
13. Auf das im Folgenden beschriebene Gerätarf Flüssigkeit weder tropfen noch spritzen. Stellen Sie daher keine Flüssigkeit enthaltenden Gefäße (z. B. Vasen) auf dem Gerät ab.
14. Vorsicht - Stecken Sie den breiten Pol ganz in den breiten Schlitz, um Stromschlagen vorzubeugen.
    15.itte sorgen Sie im Bereich des gesamten Gerates fur gute Beluftung.
15. Fassen Sie beim Herausziehen von Kabeln immer deren Stecker an undziehen Sienicht am Kabel.

Entsorgen Sie这点es Gerät nach Ende seiner Nutzungsdaueritte nicht als Restmüll. Nutzen Sieitte die in Ihrer Region bestehenden Entsorgungsmöglichkeiten (Sammelsystem) für Elektronikprodukte. Mit einer fachgerechten Entsorgung ermöglich den Sie die ordnungsgemäße Handhabung,

Aufbereitung und Wiederverwendung gemäß den gesetzlichen Bestimmungen.

Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen konnen gebrauchte elektronische Geräte kostenlos in den darauf vorgesehenen Sammelstellen oder beim Einzelhändler (bei Kauf eines ähnlichen Neugeräts) abgeben.

In allen anderen als den genommen Ländern wenden Sie sich zwecks ordnungsgemäß Entsorgungitte an die fur ihren Ort zuständige Behörde.

So gehen Sie safer, dass das von Ihnen entsorgte Produkt ordnungsgemäß gehandelt, aufgearbeitet oder recycliert wird und leisten einen wichtigen Beitrag zum Schutz von Umwelt und Gesundheit.

Einführung

Herzlichen Dank für den Kauf des Samson Conspiracy MIDI-Controller! Der Conspiracy bietet Höchstleistung bei voller Kontrolle und integriert sich perfekt in ihre digitale Workstation für Windows oder Mac.

Der Conspiracy ist ein Controller, dessen 24 Trigger-Pads, sechs Fader, 14 Drehregler und 17 frei belegbare Tasten eine Vielzahl von Funktionen steuern. Außen dem verfügbar er mit dem XY-Touchpad, dem Crossfader und dem hintergrundbeleuchteten Display sowie 20 Voreinstellungen über zusätzliche Steuerungsmöglichkeiten.

Auf den folgenden Seiten finden Sie eine detailierte Beschreibung des Funktionsumfangs des Conspiracy MIDI-Controllers, eine Einführung in die Bedienoberfläche sowie Anweisungen für die Einrichtung und die Verwendung. Darüber hinaus enthalt diese Anleitung Informationen zur Online-Registrarierung Ihres Produkts. Dies ermöglich Ichnen die Inanspruchnahme des Online-Supports. Außer dem konnen wir Ichnen so in Zukunft aktuelle Informationen zu dieser und anderen Produkten von Samson zukommen setzen.

Wir empfehlen Ihnen, ihre Seriennummer in das dazu vorgesehene Feld weiter unter einzutragen – für den Fall, dass Sie diese später einzelnbenötigen.

Seriennummer:

Kaufdatum:

Wenn Sie Ihr Samson Conspiracy mit angemessener Sorgfalt behandeln und regelmäßig korrekt warten, Funktioniert es im Normalfall jahrelang problemlos. Sollte Dennoch einmal eine Reparatur Ihres Controllers erforderlich sein, benötigen Sie eine Umtauschberechtigungsummer. Erst nach Erhalt dieser Nummer konnen Sie Ihr Gerät bei Samson einschicken. Ohne eine solche Nummer müssen wir das eingeschickte Gerät leider zurückweisen. Sie konnen sich Telefonisch unter +1-800-3SAMSON ([phone]) an Samson wenden. Erfragen Sie eine Umtauschberechtigungsummer und schicken Sie anschließend Ihr Gerät ein.itte verwenden Sie zum Einschicken möglichst Originalkarton und -verpackungsmaterial. Wenn Sie ihren Conspiracy außerhalb der USA erworben haben, wenden Sie sichitte an einen Handler in ihrer Umgebung. Dort erhalten Sie alle für Garantie, Wartung und Reparaturen wichtigen Informationen.

Leistungsmerkmale

Der Samson Conspiracy basiert auf modernster Technologie und bei seiner Entwicklung wurde viel Wert auf Details gelegt. Einige seiner wesentlichen Eigenschaften sind:

25 anschlagdynamische hintergrundbeleuchtete Trigger-Pads mit Aftertouch-Funktion
- Sechs frei belegbare Schieberegler und DJ-Crossfader
14 Drehregler
17 hintergrundbeleuchtete Tasten, die mit Noten oder für Steuerdaten belegt werden können.
- XY-Touchpad für direkte Kontrolle
- Hintergrundbeleuchtetes LCD-Display für Feedback in Echtzeit
- Kompaktes Design, perfekt für Liveauftritte und Studioanwendungen
Einstellbare Pad-Empfindlichkeit und Velocity-Kurve
- Stromversorgung über USB

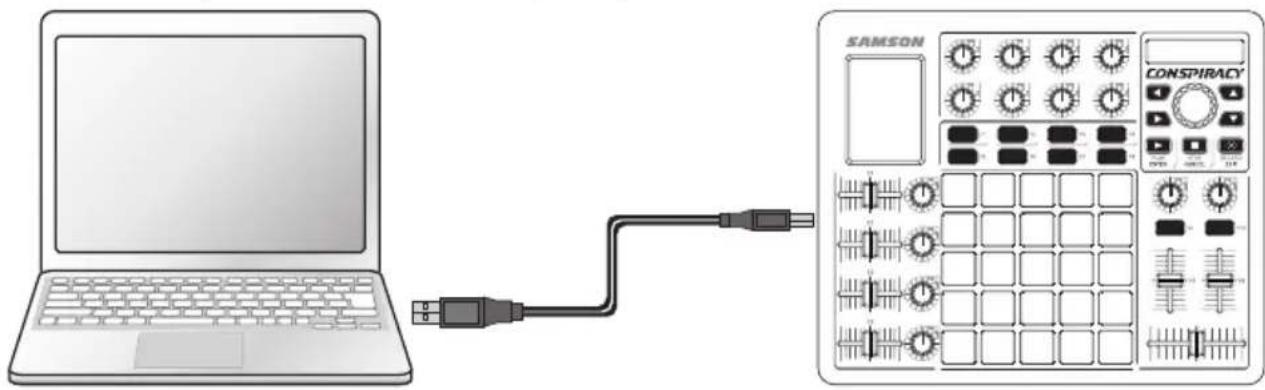

Kurzanleitung

Computer Samson Conspiracy

1. Verbinden Sie den Conspiracy mit dem mitgelieferten USB-Kabel mit Ihr Computer. Das Gerät kann über den USB-Anschluss mit Spannung versorgt werden und MIDI-Daten übertragen. Hinweis: Wenn der Conspiracy an einen passiven USB-Verteiler angeschlossen ist, wird er möglicherweise nicht mit ausreichend Strom versorgt, um eingeschaltet zu werden. Es wird empfohlen, den Conspiracy direkt an ihren Computer oder an einen aktiven USB-Verteiler anzuschlieben.
2. Starten Sie ihre DAW oder ihre Software für virtuelle Instrumente.
3. Richten Sie den Conspiracy als MIDI-Ein- und Ausgangsgerät ein. Hinweis: In manchen Softwareprogrammen muss der Conspiracy möglicherweise als Remote Controller eingerichtet werden.itte lesen Sie hierzu die Dokumentation der Software.

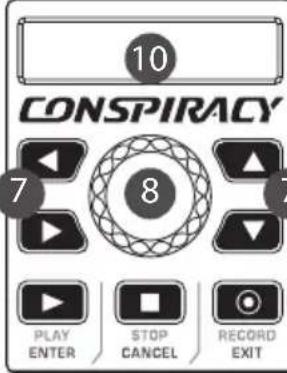

Regler und Funktionen auf der Vorderseite

SAMSON

1. Trigger-Pads - Die im Raster angeordneten 25 berührungsempfindlichen Trigger-Pads mit dreifarbiger Hintergrundbeleuchtung konnen für das Senden von MIDI-Noten oder Steuerungsinformationen belegt werden und konnen damit entweder als Umschalt- oder Impulsschalter konfiguriert werden.
2. Belegbare Schieberegler - Die sechs Schieberegler (S1-S6) geben kontinuierliche Steuerdaten aus.
3. Beleghare Drehregler - Die 14 Drehregler (P1-P6 & E1-E8) geben kontinuierliche Steuerdaten aus.
4. Funktionstaten - Mit den zehn Funktionstaten (F1-F10) können MIDI-Noten oder Steuerdaten gesendet werden, wobei die Tasten als Umschalt- oder Impulsschafter konfiguriert werden können.
5. Crossfader - Dieser belegbare Fader sendet kontinuierliche Steuerdaten an die DAW.
6. Transport-Tasten - Diese Tasten senden kontinuierliche MIDI-Steuerdaten und sind zur Steuerung der Funktionen zum Abspielen, Stoppen und Aufnahmen vorgesehen. In den Menü „Preset" (Voreinstellung), „Edit" (Bearbeiten) und „Global" übernehmen sie auch die Funktionen „Enter" (Eingabe), „Cancel" (Abbrechen) und „Exit" (Schließen).
7. Pfeiltasten - Mit den vier hintergrundbeleuchteten Tasten konnen MIDI-Noten oder Steuerdaten gesendet werden, wobei die Tasten als Umschalt- oder Impulsschafter konfiguriert werden konnen.
8. Data-Regler - Durch Druck auf den Regler konnen Menü aufgerufen und Auswahlen bestätigt werden. Drehen Sie den Regler, um durch die verfügbaren Menuoptionen zu navigieren.

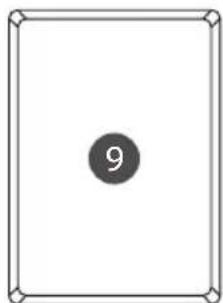

9. XY-Touchpad - Übertragt durch Bewegung über die horizontale und vertikale Achsekontinuierliche Steuerdaten auf zwei Kanälen.
10. Display - Das hintergrundbeleuchtete LCD-Display zeigt aktuelle Einrichtungsinformationen, Betriebsdaten und einstellbare Parameter an.

Anzeige

Der Conspiracy verfügt über eine hintergrundbeleuchtete LCD-Anzeige, auf der MIDI-Informationen zum Betrieb des Controllers angezeigt werden.

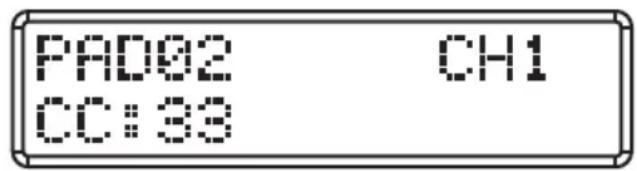

Trigger-Pads

Trigger-Pads konnen für das Senden von Noten oder Steuerdaten (Continuous Control, CC) konfiguriert werden. Wenn Sie für Noten (Note) eingerichtet sind, zeigt das Display die Pad-Nummer, den MIDI-Kanal, die Note und die Velocity an. Bei Einstellung auf CC wird der übertragene CC-Wert angezeigt.

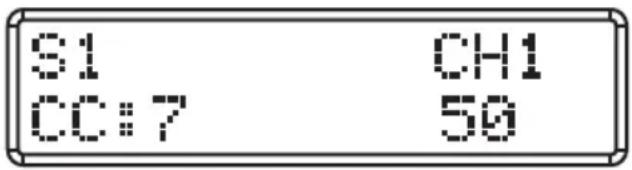

Schiebe- und Drehregler

Schiebe- und Drehregler sind Regler, die im Verlauf ihrer Bewegungen Werte aus einem Wertebereich ausgegeben. Das Display zeigt den aktiven Regler, den MIDI-Kanal, die CC-Nummer und den übertragenen Wert an.

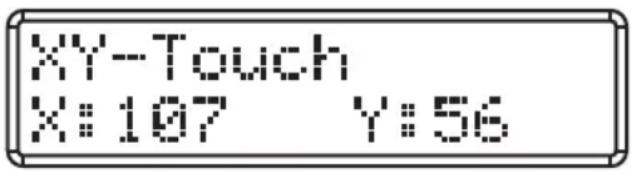

XY-Touchpad

Das XY-Touchpad gibt unterschiedliche CC-Werte aus, wenn Sie ihren Finger über seine horizontale und vertikale Achse bewegen. Das Display zeigt den Ausgabewert der X-Achse (horizontal) und der Y-Achse (vertik

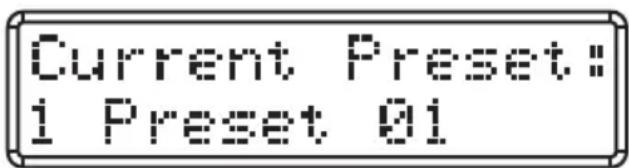

Voreinstellungen

Während des Betriebs konnen Sie die Nummer und die Bezeichnung der aktuellen Voreinstellung (Current Preset) durch Drehen des Data-Reglers sehen.

Modi

Der Conspiracy verfügt über vier Haupt-Betriebsmodi: Performance-Modus (Betrieb), Preset-Modus (Voreinstellungen), Edit-Modus (Bearbeiten) und den Global-Modus.

Preset-Modus - In dieser Modus konnen Sie die 20 verfügbarbaren Voreinstellungen (Presets) laden, kopieren, benennen und zusücksetzen. In einem Preset sind Informationen zu den Belegungen der Schieberegler, Drehregler und Tasten gespeichert. Mit den Presets konnen Sie die Einstellungen für bestimmte Anwendungen schnell laden, ohne dass Sie das Gerät jeder Mal neu programmieren müssen. Weitere Informationen befinden sich im Abschnitt Preset-Modus (S. 9).

Edit-Modus - In diesen Modus können Sie auf alle Bedienelemente des Conspiracy zugreifen und diese belegen. So können Sie die Einstellungen nach ihren Vorstellungen anpassen. Weitere Informationen befinden sich im Abschnitt Edit-Modus (S. 10).

Global-Modus - In diesen Modus konnen Sie Parameter einstellen, die sich auf die allgemeine Funktion des Controllers auswirken. Im Global-Modus konnen Sie ein MIDI-Reset durchführung, um „Notenhänger“ zu beenden und den Global-MIDI-Kanal, die Pad-Empfindlichkeit sowie die Pad-Velocity-Kurven einstellen. Weitere Informationen befinden sich im Abschnitt Global-Modus (S. 12).

Performance-Modus - In this sem Modus übertragt der Controller Noten und kontinuierliche Steuerdaten über den USB-Ausgang. Weitere Informationen befinden sich im Abschnitt Performance-Modus (S. 14).

Preset-Modus

Der Conspiracy verfügt über 20 Speicherplätze für Voreinstellungen (Presets), in denen Sie unterschiedliche Konfigurationen der Controller-Oberfläche speichern und bearbeiten können. Wenn der Controller eingeschaltet ist, wird das erste Preset geladen. Im Preset-Modus stehen Ohnen die Optionen LOAD (laden), COPY (kopieren), NAME (benennen) und RESET (zurücksetzen) zur Verfügung.

Um auf den Preset-Modus zuzugreifen, Drucken Sie auf den DATA-Regler, um in das Menu zu gelangen und drehen Sie dann den DATA-Regler, bis folgenden angezeigt wird: 1.PRESET MODE. Drucken Sie dann auf den DATA-Regler oder die PLAY/ENTER-Taste. Drehen Sie den DATA-Regler, um durch die entsprechenden Funktionen des Preset-Modus zu navigieren.

Um eine Auswahl abzubrechen, drücken Sie die Taste STOP/CANCEL. Um die Menus zu verlassen und in den Performance-Modus zurückzukehren, drücken Sie die Taste RECORD/EXIT. Dadurch werden alle unbestätigten Änderungen verworfen.

1. LOAD PRESET (Preset laden)

1. Drehen Sie den DATA-Regler im PRESET MODE, bis folgenden angezeigt wird: 1.LOAD PRESET.
2. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um in das Untermenü LOAD PRESET zu gelangen.
3. Drehen Sie den DATA-Regler, durch alle verfügbaren Presets zu navigieren. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um ein neuen Preset auszuwahlen.
4. Drucken Sie die Taste RECORD/EXIT, um zum Performance-Modus zurückzukehren.

2. COPY PRESET (Preset kopieren)

1. Drehen Sie den DATA-Regler im PRESET MODE, bis folgendes angezeigt wird: 2.COPY PRESET.
2. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um in das Untermenü COPY PRESET zu gelangen.
3. Drehen Sie den DATA-Regler, durch alle verfügbaren Presets zu navigieren. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um das zu kopierende Preset auszuwahlen.
4. Wahlen Sie die Zielnummer durch Drehen des DATA-Reglers aus. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um die Auswahl zu bestätigen.
5. Drucken Sie die Taste RECORD/EXIT, um zum Performance-Modus zurückzukehren.

3. NAME PRESET (Preset benennen)

1. Drehen Sie den DATA-Regler im PRESET MODE, bis folgendes angezeigt wird: 3.NAME PRESET
2. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um in das Untermenü NAME PRESET zu gelangen.
3. Drehen Sie den DATA-Regler, um die Zeichen zu ändern. Drücken Sie die linke bzw. rechte Pfeiltaste, um zwischen den Zeichen zu wechseln.
4. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um den aktualisierten Name zu speichern.
5. Drückewn Sie die Taste RECORD/EXIT, um zum Performance-Modus zurückzukehren.

4. RESET PRESET (Preset zurücksätzen)

1. Drehen Sie den DATA-Regler, bis folgenden angezeigt wird: 4.RESET PRESET
2. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um in das Untermenü RESET PRESET zu gelangen.
3. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um das Preset auf seine Standardeinstellungen zurückzusetzen.
4. Drucken Sie die Taste RECORD/EXIT, um zum Performance-Modus zusückzukehren.

Edit-Modus

Im Edit-Modus können Sie einstellen, wie die Pads, Regler, Fader, Tasten und das X/Y-Touchpad Funktionieren sollen. Im Edit-Modus überträgt der Conspiracy keine MIDI-Daten und Sie konnen Änderungen an den aktuellen Preset-Einstellungen vornehmen.

So greifen Sie auf den Edit-Modus zu:

1. Drücken Sie auf den DATA-Regler, um das Menu aufzurufen.
2. Drehen Sie den DATA-Regler, bis folgenden angezeigt wird: 2.EDIT MODE. Drücken Sie dann auf den DATA-Regler oder die PLAY/ENTER-Taste. Es wird folgenden angezeigt: 1. SELECT CONTROL.
3. Drücken oder bewegen Sie einen Controller, um diesen auszuwahlen und drücken Sie dann den DATA-Regler, um die veränderbaren Parameter aufzurufen.
4. Drehen Sie den DATA-Regler, um zwischen den Parametern zu navigieren.
5. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um einen Parameter auszuwahlen.
6. Drehen Sie den DATA-Regler, um einen Parameter einzustellen.
7. Drücken Sie auf den DATA-Regler oder die PLAY-Taste, um die Änderung zu übernehmen.

Wenn ein Controller ausgewählt wurde:

Um eine Auswahl abzubrechen, drücken Sie die Taste STOP/CANCEL. Um den Edit-Mode zu verlassen und in den Performance-Modus zurückzukehren, drücken Sie die Taste RECORD/EXIT. Dadurch werden alle unbestätigten Änderungen verworfen.

Parameter Edit-Modus

Verfügbare Parameter

Controller Parameter Auswahl
Trigger-Pad	Type (Note/CC) Note, Control Change (Note, Wertänderung)
	Number (Nummer) Note or CC Number (0-127) (Note oder CC-Nummer)
	Mode (Modus) Momentary, Toggle (Umschalt-oder Impulsschafter)
	MIDI Channel (MIDI-Kanal)	1-16, Global
	LED Color (LED-Farbe)	Red (rot), Green (grün), Blue (blau)
	Aftertouch On/Off (ein/aus)
Regler/Fader	CC Number (CC-Nummer)	0-127
	MIDI Channel (MIDI-Kanal)	1-16, Global
	Min 0-127
	Max 0-127
F-Tasten	Type (Note/CC) Note, Control Change (Note, Wertänderung)
	Number (Nummer) Note or CC Number (0-127) (Note oder CC-Nummer)
	Mode (Modus) Momentary, Toggle (Umschalt-oder Impulsschafter)
	MIDI Channel (MIDI-Kanal)	1-16, Global
	LEDA Color (LED-Farbe)	Red (rot), Green (grün)
Pfeillasten/Transportregler	Type (Note/CC) Note, Control Change (Note, Wertänderung)
	Number (Nummer) Note or CC Number (0-127) (Note oder CC-Nummer)
	Mode (Modus) Momentary, Toggle (Umschalt-oder Impulsschafter)
	MIDI Channel (MIDI-Kanal)	1-16, Global
X/Y-Pad X: Horizontale Einstellungen Y: Vertikale Einstellungen	CC Number (CC-Nummer)	0-127
	MIDI Channel (MIDI-Kanal)	1-16, Global
	Min 0-127
	Max 0-127

Global-Modus

Im Global-Modus konnen Sie allgemeine Betriebseinstellungen am Conspiracy vornehmen. Die im Global-Modus vorgenommen Änderungen wirken sich auf die Grundeinstellungen des Controllers aus. Um auf den Global-Modus zuzugreifen, Drucken Sie auf den DATA-Regler, um in das Menu zu gelangen und drehen Sie dann den DATA-Regler, bis folgenden angezeigt wird: 3.GOBAL MODE. Drucken Sie dann auf den DATA-Regler oder die PLAY/ENTER-Taste. Drehen Sie den DATA-Regler, um durch die entsprechenden Funktionen des Global-Modus zu navigieren.

Um eine Auswahl abzubrechen, drücken Sie die Taste STOP/CANCEL.

Um die Menüs zu verlassen und in den Performance-Modus zurückzukehren, drücken Sie die Taste RECORD/EXIT. Dadurch werden alle unbestätigten Änderungen verworfen.

1. MIDI RESET (MIDI zurücksätzen)

Wenn während der Nutzung eine Note „hängenbleibt“, sendet der MIDI-Reset einen Notfallbefehl an alle Ports und Kanäle für externe Klangerzeugung, sodass das Gerät jeglichen Klang stoppt. Ausführren des MIDI RESET:

1. Drehen Sie im GLOBAL MODE den DATA-Regler und wahlen Sie 1.MIDI RESET.
2. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um auf die Funktion MIDI RESET zuzugreifen.
3. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um den Reset-Befehl zu übertragen.

2. Global Channel (globaler Kanal)

Der Global Channel ist der MIDI-Masterkanal zur Übertragung und für den Empfang. Beliebig ausgewählte oder auch alle Regler können im Edit-Modus auf einen bestimmten MIDI-Kanal oder auf den Global Channel eingestellt werden. Wenn ein Regler auf den Global Channel eingestellt ist, überträgt er Daten über den zugewiesenen Global Channel. Ändern des Global Channel:

1. Drehen Sie im GLOBAL MODE den DATA-Regler und wahlen Sie 2.GLOBAL CHANNEL.
2. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um auf die Funktion Global Channel zuzugreifen.
3. Drehen Sie den DATA-Regler, um den gewünschten Global MIDI Channel auszuwahlen.
4. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um den Global MIDI Channel einzustellen.

3. Pad Sensitivity (Pad-Empfindlichkeit)

Mit der Pad Sensitivity konnen Sie einstellen, wie empfindlich die Pads auf Druck reagieren. Wenn Sie die Pad Sensitivity auf HEAVY einstellen, müssen Sie das Pad stärker anschlagen, um mehr Velocity zu erzielen. Wenn Sie die Pad Sensitivity auf LIGHT einstellen, müssen Sie das Pad weniger stark anschlagen, um eine große Velocity zu erzielen. Dies ist hilfreich, wenn Sie auch bei leichten Anschlagen eine gleichmäßige Velocity der Pads wünschen. Einstellen der Pad-Empfindlichkeit:

1. Drehen Sie im GLOBAL MODE den DATA-Regler und wahlen Sie 3.PAD SENSITIVITY.
2. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um auf die Funktion Pad Sensitivity zuzugreifen.
3. Drehen Sie den DATA-Regler, um die gewünschte Einstellung der Pad Sensitivity auszuwahlen.
4. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um die Pad Sensitivity einzustellen.

Global-Modus

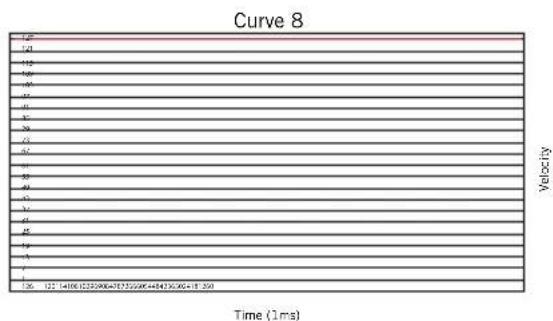

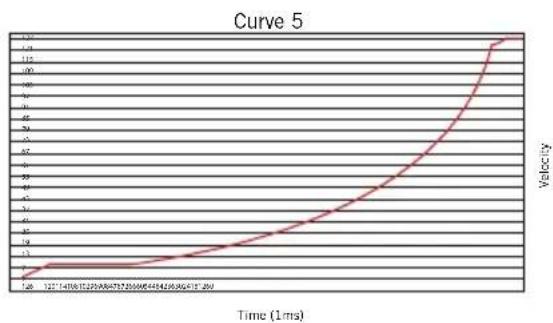

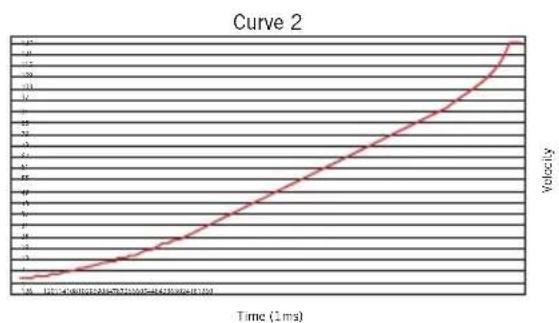

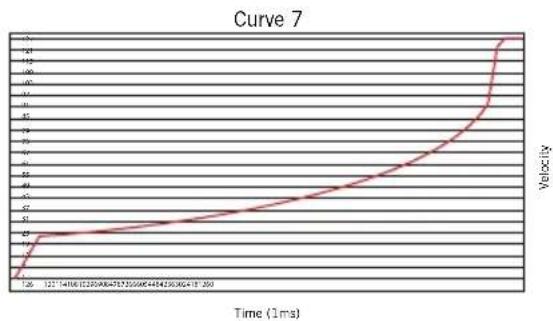

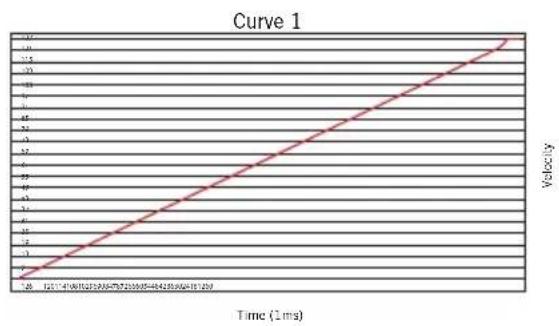

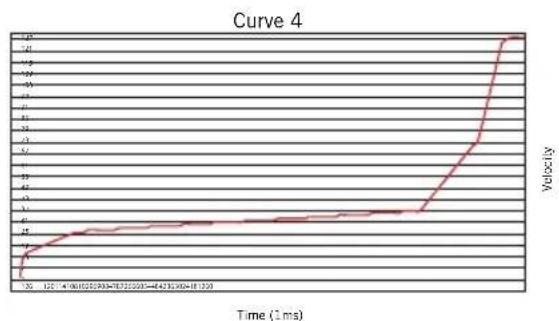

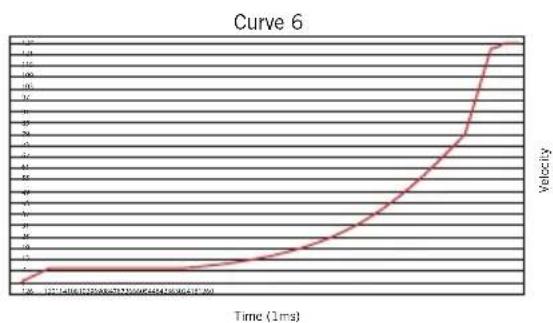

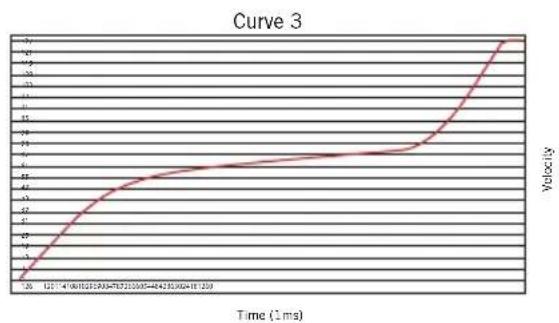

4. Velocity Curve (Velocity-Charakteristik)

Mit der Pad Velocity Curve konnen Sie die ausgegebene Velocity des Pads in Bezug auf die Eingabe einstellen. Mit der Pad Velocity Curve konnen Sie die Charakteristik und die Steuerung der Pads an ihre Spieltechnik anpassen. Anpassungen der Pad Velocity Curve ermöglich den Ausgabe einer hoheren Velocity bei leichten Anschlagen oder die Begrenzung des maximalen Wertes der Velocity bei harten Anschlagen der Pads. Einstellen der Pad Velocity Curve:

1. Drehen Sie im GLOBAL MODE den DATA-Regler und wahlen Sie 4.VELOCITY CURVE.
2. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um auf die Funktion Pad Sensitivity zuzugreifen.
3. Drehen Sie den DATA-Regler, um die gewünschte Einstellung der Pad Sensitivity auszuwahlen.
4. Drücken Sie auf den DATA-Regler oder die PLAY/ENTER-Taste, um die Pad Sensitivity einzustellen.

Performance-Modus

Trigger-Pads

Der Conspiracy verfügt über 25 hintergrundbeleuchtete (rot, grün oder blau), anschlag-dynamische Trigger-Pads mit Aftertouch-Funktion. Diese Pads konnen als Drum-Pads, für Noten oder als Trigger-Tasten für Software zum Abfahren von Clips verwendet werden. Wenn Sie das Pad anzischlagen, werden die entsprechenden MIDI-Daten auf dem Display angezeigt. Wenn Sie auf ein Pad drücken und es gedrückt halten, senden das Pad Aftertouch-Daten entsprechend der Intensität des Drucks. Die Trigger-Pad-Parameter konnen im Edit-Modus angepasst werden. Die Pads sind von oben links nach unter rechts von 01 bis 25 nummeriert.

Drehregler

Der Conspiracy verfügt über 14 Drehregler. Von den Drehreglern sind sechs (P1-P6) mit Schiebereglern kombiniert, die als Panoramaegler der Kanäle verwendet werden konnen. Wenn Sie einen Drehregler dreiben, wird dessen Nummer, MIDI-Kanal und die Steuerdaten (CC) auf dem Display angezeigt. Üblicherweise wird der Wert durch Drehen im Uhrzeigersinn erhöht und durch Drehen gegen der Uhrzeigersinn verringgert (Bereich O-127). Sie konnen den Wertebereich der Drehregler mit den Einstellungen MIN und MAX im Edit-Modusändern.

Schieberegler

Der Conspiracy verfügt über sechs Schieberegler, die als Kanalpegelregler angeordnet sind. Außen dem steht ein Schieberegler im Design eines Crossfaders zur Verfügung, der zur Ansteuerung von DJ-Software verwendet werden kann. Die Schieberegler S1-S8 regeln die Lautstärke der Kanäle 1-8 und S9 regelt die Gesamtlautstärke (Master). Wenn Sie einen Schieberegler betätigten, wird dessen Nummer, MIDI-Kanal und die Steuer-daten (CC) auf dem Display angezeigt. Üblicherweise wird der Wert durch Bewegen des Schiebereglers nach oben (bzw. nach rechts) erhöht und durch Bewegen des Schiebereglers nach unten (bzw. nach links) verringgert (Bereich 0-127). Sie konnen den Wertebereich der Schieberegler mit den Einstellungen MIN und MAX im Edit-Modus ändern.

Funktionstaten

Der Conspiracy verfügt über 17 hintergrundbeleuchtete Tasten, die als Funktionstaten (F1-F10), Transporttasten (Play, Stop, Record) und Pfeiltasten angeordnet sind. Diese Tasten können so konfiguriert werden, dass sie bei Berührung entweder Noten oder Steuerdaten (CC) senden.

Außer dem konnen die Tasten als Umschalter (Ausgabe von Startbefehl auf Tastendruck und Ausgabe von Endbefehl durch erneuten Tastendruck) oder als Impulsschalter (Ausgabe von Startbefehl auf Tastendruck und Ausgabe von Endbefehl beim Loslassen der Taste) konfiguriert werden. Wenn eine Taste für die Notenausgabe konfiguriert ist, wird der „Note On“-Befehl beim Drücken der Taste gesendet und beim loslassen der Taste wird der „Note Off“-Befehl gesendet.

Im Display wird die Tastennummer, der MIDI-Kanal und der Wert angezeigt. jeder Taste kann frei mit einer Funktion belegt werden, die im Edit-Mode ausgewählten werden kann.

XY-Touchpad

Das XY-Touchpad kann so konfiguriert werden, dass es je nach Bewegungsrichtung des Fingers (vertikal oder horizontal) zwei unterschiedliche MIDI-Steuerdatenwerte (CC) ausgibt. Wenn Sie mit dem Finger über das Pad streichen, werden die CC-Werte für die X- und die Y-Achse auf dem Display angezeigt. Die CC-Standardsignale erhöhen sich, wenn Sie ihren Finger auf der X-Achse nach rechts und auf der Y-Achse nach oben bewegen. Sie können den Wertebereich der Schieberegler mit den Einstellungen MIN und MAX im Edit-Modusändern.

Technische Daten

Anzeige Hintergrundbeleuchtes LCD-Spezialdisplay

Presets 20

Trigger-Pads 25 (anschlagdynamisch)

Touch-Pad 2-achsiges Pad mit Datenausgabe für vertikale und horizontale Bewegungen

Transport-Controller 3 (Play, Stop, Record)

Fader 6

Crossfader 1

Drehregler 14

Funktionstasten 14

MIDI MIDI über USB

Stromversorgung Über USB-Bus

ZubehörUSB-Kabel

Abmessungen 10,62^ × 8,89^ × 1,57^

270 mm x 226 mm x 40 mm

Gewicht1,7 Ib

772g
