SP2.050 - Autoradio Macrom - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore a 2 canali per autoradio
Marca	Macrom
Modello	SP2.050
Potenza RMS (12,5 V, 2 Ohm, <0,5% THD)	2 x 80 W
Potenza RMS (12,5 V, 4 Ohm mono, <0,5% THD)	1 x 160 W
Potenza dinamica (14,4 V, 4 Ohm, <0,08% THD)	2 x 60 W
Potenza dinamica (14,4 V, 2 Ohm, <0,5% THD)	2 x 100 W
Potenza dinamica (14,4 V, 4 Ohm mono, <0,5% THD)	1 x 200 W
Risposta in frequenza (+/- 1 dB)	10 - 50 000 Hz
Distorsione armonica totale	0,08%
Rapporto segnale/rumore (ponderato IHF A)	>100 dB
Sensibilità d'ingresso	200 - 4000 mV / 22 kOhm
Impedenza minima altoparlanti stereo	2 Ohm
Impedenza minima altoparlanti mono a ponte	4 Ohm
Filtri	Passa-alto e passa-basso regolabili (30-600 Hz)
Pendenza di taglio	12 dB/Octave
Alimentazione	14,4 V CC (11-16 V ammessi)
Dimensioni (L x A x P)	212 x 65 x 225 mm
Peso	2,4 kg
Connettori d'ingresso	RCA dorati
Connettori di uscita altoparlanti	Morsetti a vite dorati
Protezione	Surriscaldamento, sovraccarico, cortocircuito
Indicatore di stato	LED Check Control (bianco/verde/rosso)
Fusibile	Sì, sostituire con stesso amperaggio
Accensione a distanza (Remote-On)	Sì

Domande frequenti - SP2.050 Macrom

Come regolare la sensibilità d'ingresso (gain)?

Imposta il volume dell'autoradio a circa 3/4 dell'uscita massima, quindi ruota il controllo gain d'ingresso dell'amplificatore fino a ottenere un livello sonoro massimo senza distorsione.

Come configurare l'amplificatore in modalità ponte (mono)?

Usa il selettore Stereo/Mono sulla posizione Mono. L'ingresso deve essere collegato al canale Left (mono). L'impedenza minima in mono a ponte è di 4 Ohm.

Cosa significa il LED rosso?

Il LED rosso indica che l'amplificatore è in stato di protezione. Le cause possibili sono: surriscaldamento, sovraccarico (impedenza troppo bassa) o cortocircuito all'uscita. Verifica i collegamenti e la temperatura.

Qual è l'impedenza minima degli altoparlanti in stereo?

In modalità stereo, l'impedenza minima per canale è di 2 Ohm.

Come collegare l'alimentazione?

Collega +BATT direttamente alla batteria tramite un fusibile, GND a un punto pulito del telaio (mai al negativo della batteria), e REMOTE-ON al filo di comando dell'autoradio.

Posso usare questo amplificatore con altoparlanti da 1 Ohm?

No, l'impedenza minima è di 2 Ohm in stereo e 4 Ohm in mono. Un'impedenza inferiore provocherà una messa in protezione per sovraccarico.

Come pulire l'amplificatore?

Scollega l'alimentazione. Pulisci l'esterno con un panno morbido e asciutto. Non usare prodotti chimici o abrasivi.

Che tipo di fusibile usare?

Sostituisci sempre il fusibile con un modello dello stesso amperaggio. L'uso di un fusibile diverso può danneggiare gravemente l'apparecchio.

L'amplificatore non si accende, cosa fare?

Verifica il collegamento REMOTE-ON (deve ricevere un segnale dall'autoradio), la tensione della batteria e lo stato del fusibile. Il LED dovrebbe diventare verde in funzionamento normale.

Posso installare l'amplificatore da solo?

Si raccomanda di far installare l'apparecchio da un rivenditore autorizzato MACROM a causa della complessità dei collegamenti. Un'installazione errata può danneggiare l'unità.

MANUALE UTENTE SP2.050 Macrom

Manuale di Istruzioni Manual de Instrucciones

CONTENTS / INHALT / TABLE DE MATIERES / INDICE / INDICE

• CONNECTIONS / ANSCHLUSSE / CONNEXIONES / COLLEGAMENTI / CONEXIONES II
• INSTALLATION / EINBAU / INSTALLATION / INSTALLAZIONE / INSTALACION . . . . . III
  TABLE OF COMPONENT VALUES IV

"ENGLISH"

INTRODUCTION 7
PRECAUTIONS 7
FEATURES 7
CONTROL AND INICATORS. 8-9
TECHNICAL DATA 10

"DEUTSCH"

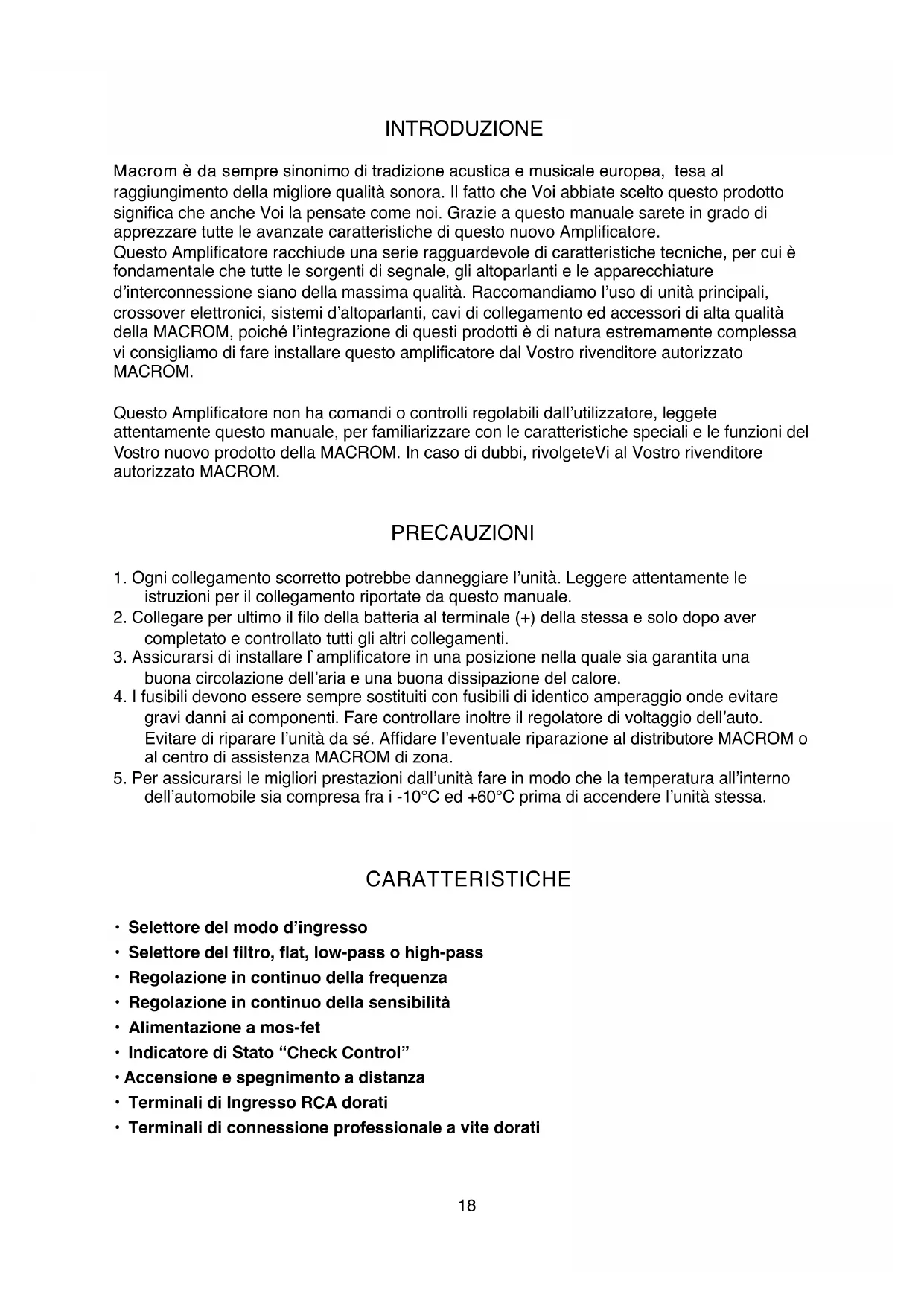

Macrom è da sempre sinonimo di tradizione acustica e musicae europea, tesa al raggiungimento della migliorie qualità sonora. Il fatto che Voi abbiate scelto quello prodotto significà che ancche Voi la pensate come moi. Grazie a questo manuale sarete in grado di apprezzare tutte le avanzate caratteristiche di quello nuovo Amplificatore.

Questo Amplificatore racchiude una seriese ragguardevole di caratteristiche tecniche, per cui è fondamentale che tutte le sorgenti di segnale, gli altoparlanti e le apparecchiature d'interconnessione siano della massima qualità. Raccomandiamo l'uso di unità principali, crossover elettronici, sistemi d'altoparlanti, cavi di collegamento ed accessori di alta qualità della MACROM, poiché l'integrazione di questi prodotti è di natura estremamente complessa vi consigliamo di fare installare questo amplificatore dal Vostro rivenditore autorizzato MACROM.

Questo Amplificatore non ha comandi o controlli regolabili dall'utilizzatore, leggete attendentamente questo manuale, per familiarizzato con le caratteristiche speciali e le funzioni del Vostro nuovo prodotto della MACROM. In caso di dubbi, rivolgeteVi al Vostro rivenditore autorizzato MACROM.

PRECAUZIONI

1. Ogni collegamento scorretto potrebbe danneggiare l'unità. Leggere attendamente le istruzioni per il collegamento riportate da questo manuale.
2. Collegare per ultimo il filo della batteria al terminale (+) della stessa e solo dopo aver completato e controllato tutti gli altri collegamenti.
3. Assicurarsi di installare l'amplificatore in una posizione nella quale sia garantita una Buona circolazione dell'aria e una buona dissipazione del calore.
4. I fusibili devono essere sempre sostituiti con fusibili di identico amperaggio upone evitare gravi danni ai componenti. Fare controllare inoltre il regolatore di voltaggio dell'auto. Evitare di riparare l'unità da sé. Affidare l'eventuale riparazione al distributore MACROM o al centro di assistenza MACROM di zona.
5. Per assicurarsi le migliorie prestazioni dall'unità fare in modo che la temperature all'interno dell'automobile sia compresa fra i -10°C ed +60°C prima di accendere l'unità stessa.

CARATTERISTICHE

• Selettore del modo d'ingresso
• Selettore del filtro, flat, low-pass o high-pass
• Regolazione in continuo della frequenza
• Regolazione in continuo della sensibilità
• Alimentazione a mos-fet
• Indicatore di Stato "Check Control"
• Accensione e spegnimento a distanza
• Terminali di Ingresso RCA dorati
• Terminali di connessione professionale a vite dorati

CONTROLLI & INDICATORI

1 • Connettori d'Ingresso RCA: Permittono di collegare i cavi di uscita Pre della vostra unità principale all'ingresso dell'amplificatore. Questi ingressi piloteranno gli stadi finali.
2. Regolazione del Guadagno di Ingresso: Permette di regolare la sensibilità di ingressso dell'amplificatore che varia da 200mv a 4V. Per la regolazione della sensibilità, procedere nel seguente modo:

a) Collocare il controlo di volume della vostra unità a 3/4 dell'uscita massima.
b) Girate il controlo del guadagno d'ingresso dell'amplificatore in modo da ottenere la massima pressione sonora ma alla una distorsione.

3 • Selettore Stereo Mono: permette la selezione del modo di uscita dell'amplificatore fra Stereo o Mono. Qualora si utilizzasse la Mono, l'Ingresso corrispondente per pilotare l'amplificatore è il Left (mono).

4 • Selettore del Crossover: permette la selezione del modo di uscita dell'amplificatore attivando il filtrlo Low-Pass o High-pass.

a) Flat: l'amplificatore riprodurrà tutte la gamma audio in relazione al segnale applicato al proprio ingresso.

b) Low-Pass: attivazione del filtro passa basso,cioè determinare la fine delleasse frequenze presenti sulle uscite.

c) High-Pass, attivazione del filtro passa basso,cisionederminare la partenza delle alte frequenze presenti sulleuscite.

5·Regolazione Continua delle Frenuze Low-Pass o High-Pass : una volta inserito il filtrto, high pass o low-pass, è possibile regolare il taglio di frequenza in modo continuo, compresa fra 30Hz a 600Hz.

CONTROLLI & INDICATORI

6 • Connettore speakers: Uscite per il collegamento degli altoparlanti.

L'amplificatore permette il collegamento di altoparlanti con impedenza minima di 2 ohm, per canale in configurazione stereo, perché per il collegamento in mono "Bridged" con impedenza di 4 ohm.

Qualora si utilizzasse la configurazione 3 canali, l'impedenza totale non deve superare il valore minimo di 2 ohm.

Assicurarsi di osservare la corretta polarità nel collegamento degli altoparlanti. Non lasciate che cavi non adeguatamente isolati vengano a fatto con la massa, parti metalliche dell'auto o facciano fatto fra di loro.

3-channel configuration 2-channel configuration 1-channel configuration

12 - Fusibile: Quando sostuite il fusabile assicuratevi di sostuirlo con uno dello stesso amperaggio.L'uso di fusibili scorretti potrebbe comportare gravi danni ai componenti.
13 • Connettore + BATT: Collegare direttamente al positivo "+" della batteria,tramite un fusabileippo vicino alla stessa,con un cavo di sezione adeguata al passaggio di corrente. Non collegate甚么 terminale con il circuito elettrico esistente dell'auto.
14 • connettore REMOTE-ON: Collegare al filo di uscita di accensione remote-on (accensione a distance) o dell'antenna automatica provenienti dall'unità principale. Questo permette di accendere e spegnere l'amplificatore tramite l'unità principale.
15 • Connettore GND: Collegare quello morsetto di massatramite un cavo di sezione adeguata ad un punto pulito della parte metallica dello scassis dell'automobile, se possibile ad una vite gia installata.

Non collegare mai quello morsetto direttamente al negativo della batteria, potrebbe causare dei fastidiosi ronzii durante il funzionamento del veicolo.

16 · indicator check control: Questo led indica lo stato di funzionamento dell' amplificatore. BIANCO: I'unità è spenta

VERDE: I'unità funzione perfettamente.

ROSSO: l'unità è in protezione, quello amplificatore è provvisto di tre protezioni:

• Surriscaldamento, nel caso in cui vi siano errors d'installazione e l'amplificatore si surriscalda, l'unità entra in protezione prima di danneggiarsi. Appena la temperatura tornerà normale e gli errors totti, l'unità riprenderà automaticamente il normale funzionamento.

• Sovraccarichi, nel caso in cui più altoparlanti vengano collegati all' amplificatore e l'impedenza totale scenda sotto i limiti sostabiliti "1 ohm", l' amplificatore va in protezione.

Per ripristinare il funzionamento è necessario spagnere e riaccendere l'unità principale.

• Certo circuito in uscita, in caso di cortocircuito sulle uscite altoparlanti l'unità entra in protezione per prevenir seri danni ai transistor finali. Il ritorno allo stato di normale funzionamento si ottiene rimuovendo il cortocircuito e riaccendendo l'unità principale.

DATI TECHNICI

Potenza IHF 202 250 W

Potenza RMS a (12,5 Volts DC)

@ 1 kHz < 0,08 % THD a 4 ohms 2 x 55 W
@ 1 kHz<0,5% THDa 2 ohms 2 x 80 W
@ 1 kHz < 0,5 % THD Mono a 4 ohms 1 x 160 W

Potenza Dinamica a (14,4 Volts DC)

@ 1 kHz < 0,08 % THD a 4 ohms 2 x 60 W
@ 1 kHz <0,5 % THDa 2 ohms 2 x 100 W
@ 1 kHz < 0,5 % THD Mono a 4 ohms 1 x 200 W

Regolazione Passa alto (30-600)Hz

Regolazione Passa basso (30-600)Hz

Pendenza d'incrocio

12 dB/Octave

Risposta in frequenza +/- 1 dB 10 - 50.000 Hz

Distorsione armonica totale 0,08%

Rapporto Segnale-Rumore pesato IHF A > 100 dB

Sensibilità d'ingresso - Impedenza 200-4000 mV/22 komhs

Impedenza degli altoparlanti

Stereo Min.2 ohms

Mono

Min.4

Alimentazione 14,4 V DC (11 - 16 V ammessi)

Peso

2,4 Kg

Dimensioni

212(I) × 65(a)× 225(p)mm

A causa delle continu migliorie apporte al prodotto, le caratteristiche e il disegno sono essere soggetti a variazioni alla preavviso.
